Caractéristique	Détails
Type de produit	Niveau laser
Précision	± 1 mm à 10 m
Portée	Jusqu'à 30 m avec récepteur
Fonctionnalités	Laser horizontal et vertical, mode de mise à niveau automatique
Alimentation	Batterie rechargeable
Durée de vie de la batterie	Environ 10 heures
Poids	Environ 1,2 kg
Utilisation	Idéal pour les travaux de nivellement, de marquage et de construction
Maintenance	Nettoyer régulièrement les lentilles, vérifier l'état de la batterie
Sécurité	Ne pas regarder directement le faisceau laser, respecter les consignes d'utilisation
Accessoires inclus	Support mural, étui de transport
Garantie	2 ans

FOIRE AUX QUESTIONS - DCLE34030 DEWALT

Comment puis-je calibrer mon niveau laser DEWALT DCLE34030 ?

Pour calibrer votre niveau laser, placez-le sur une surface plane et activez le mode de calibration. Suivez les instructions à l'écran pour ajuster la précision.

Que faire si le laser ne s'allume pas ?

Vérifiez d'abord que la batterie est correctement chargée et installée. Si le laser ne s'allume toujours pas, essayez de réinitialiser l'appareil en le déconnectant de l'alimentation pendant quelques minutes.

Comment utiliser le niveau laser en extérieur ?

Pour une utilisation en extérieur, assurez-vous d'utiliser un récepteur laser pour améliorer la visibilité, surtout en plein soleil. Placez le niveau sur un trépied stable pour une meilleure précision.

Quel est le temps de fonctionnement de la batterie ?

Le temps de fonctionnement dépend de l'utilisation, mais en général, la batterie peut durer jusqu'à 20 heures en mode continu.

Est-ce que le DEWALT DCLE34030 est résistant à l'eau ?

Oui, le DEWALT DCLE34030 a un indice de protection IP54, ce qui signifie qu'il est résistant à l'eau et à la poussière, mais évitez de l'exposer à des jets d'eau directs.

Comment changer la batterie du niveau laser ?

Pour changer la batterie, localisez le compartiment à l'arrière de l'appareil, ouvrez-le et remplacez la batterie par une nouvelle batterie compatible. Assurez-vous de bien l'installer dans le bon sens.

Que faire si le laser est désaligné ?

Si vous remarquez que le laser est désaligné, essayez de le recalibrer. Si le problème persiste, il peut être nécessaire de contacter le service après-vente pour une vérification.

Quels accessoires sont recommandés pour utiliser avec le DEWALT DCLE34030 ?

Il est recommandé d'utiliser un trépied, un récepteur laser et un support magnétique pour des applications variées et une meilleure précision.

MODE D'EMPLOI DCLE34030 DEWALT

Laser à ligne à 360° à trois faisceaux

Laser de Linha de 360° com 3 Feixes

Veuillez lire ces instructions avant d'utiliser le produit.

Unique Identifier: DCLE34030

• Renseignements sur le laser
• Sécurité des utilisateurs
• Sécurité des batteries
• Alimentation du niveau laser
• Conseils d'utilisation
• Allumer le Laser
  • Vérifier la précision du laser
• Utilisation du laser
  • Dépannage
• Accessoires
• Entretien et réparations
• Garantie
• Caractéristiques techniques

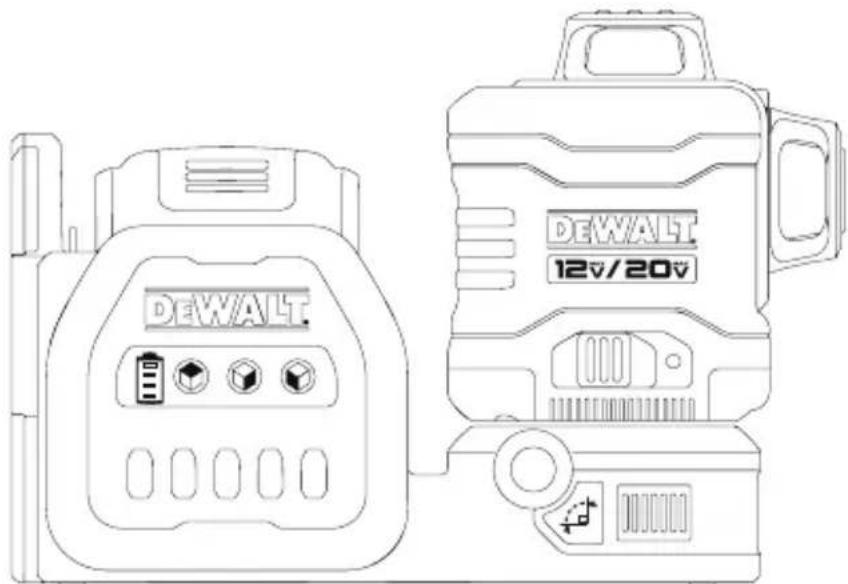

Renseignements sur le laser

Le laser à ligne à 360° à trois faisceaux DCLE34030 sont de produit laser de classe 2. Il s'agit d'outil laser autonivelant pouvant être utilisés pour l'alignement horizontal (niveau) et vertical (aplomb).

Ce produit est conforme aux normes 21 CFR 1040.10 et 1040.11 à l'exception de la conformité à la norme CEI 60825-1 Ed. 3., comme décrit dans le document «Laser Notice 56» daté du 8 mai 2019.

Conforme à la norme UL STDS 61010-1 & 2595

Certifié conforme à la norme CSA STD C22.2 No. 61010-1

Déclaration de conformité du fournisseur 47 CFR § 2,1077 informations de conformité

Identificateur unique: DCLE34030

Partie responsable – coordonnées des États-Unis

DEWALT

701 East Joppa Road

Déclaration de conformité au FCC

Cet équipement a été testé et est conforme aux limites pour un appareil numérique de classe B selon la section 15 du règlement FCC. Ces limites sont conçues pour offrir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut irradier de l'énergie radio électrique, et s'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Toutefois, il n'y a aucune garantie selon laquelle l'interférence ne se produira pas dans une installation particulière. Si cet équipement cause des interférences nuisibles à une radio ou un téléviseur, ce qui peut être déterminé en allumant ou en éteignant l'appareil, on encourage l'utilisateur à tenter de corriger cette interférence par l'une ou plusieurs des mesures suivantes :

• Réorientez ou déplacez l'antenne de réception.
• Augmentez la distance entre l'équipement et le récepteur.
• Branchez le matériel dans une prise électrique située sur un circuit différent de celui du récepteur.
• Consultez le fournisseur ou un technicien radio/télé expérimenté pour obtenir de l'aide.

Déclaration de conformité au ISDE

Cet appareil comprend un ou des transmetteurs/récepteurs sans licence qui sont conformes au RSS sans licence d'Innovation, Sciences et Développement économique Canada. L'utilisation est sujette aux deux conditions suivantes :

1. Cet appareil ne doit pas causer d'interférences.
2. Cet appareil doit accepter toutes les interférences, y compris celles qui pourraient provoquer un fonctionnement non souhaitable de l'appareil.

Sécurité des utilisateurs

Directives sur la sécurité

Les définitions ci-dessous décrivent le niveau de danger pour chaque mot indicateur employé. Lire le mode d'emploi et porter une attention particulière à ces symboles.

DANGER : Indique une situation dangereuse imminente qui, si elle ne peut être évitée, entraînera la mort ou des blessures graves.

AVERTISSEMENT : Indique une situation potentiellement dangereuse qui, si elle ne peut être évitée, pourrait entraîner la mort ou des blessures graves.

ATTENTION : Indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, peut entraîner une blessure légère ou modérée.

AVIS : Indique une pratique non liée à une blessure corporelle qui, si elle n'est pas évitée, peut entraîner des dommages matériels.

Pour toute question ou tout commentaire au sujet de ce produit ou d'un autre outil DEWALT appeler au 1-800-4-DEWALT (1-800-433-9258) ou aller sur www.DEWALT.com.

AVERTISSEMENT :

Ne jamais modifier l'outil ou l'une de ses parties. Cela pourrait endommager le laser ou causer des blessures corporelles.

AVERTISSEMENT :

Lire et assimiler toutes les directives.

Le non-respect des avertissements et des directives peut entraîner un choc électrique, un incendie ou une blessure grave.

AVERTISSEMENT :

Exposition au rayonnement laser. Ne pas démonter ou modifier le laser. Aucune pièce à l'intérieur ne peut être réparée par l'utilisateur. Risque de lésions oculaires graves.

AVERTISSEMENT :

Rayonnement dangereux. L'utilisation de commandes ou de réglages non prévus ou encore l'exécution de procédures autres que celles indiquées ici peuvent entraîner une exposition dangereuse aux rayonnements.

ATTENTION : Tenez vos doigts à l'écart de la plaque arrière et du goujon en installant les aimants. Vous pourriez vous pincer les doigts.

ATTENTION : Ne vous tenez pas sous le laser lorsqu'il est installé avec le support d'aimant. Un chute du laser peut entraîner des blessures corporelles graves ou endommager le laser.

L'étiquette sur votre niveau laser peut inclure les symboles ci-après indiqués.

Symbole Sens
V volts
mW milliwatts
	Avertissement du niveau laser
nm Longueur	d'onde en nanomètres
2 Laser classe	2

Étiquettes de mise en garde

Pour votre confort et votre sécurité, les étiquettes suivantes sont apposées sur votre laser (Figure ⑤⑧).

AVERTISSEMENT : Afin d'en réduire le risque de blessure, l'utilisateur doit lire le manuel d'instructions.

F

AVERTISSEMENT : RAYONNEMENT LASER. NE PAS FIXER LE FAISCEAU. Produit laser de classe 2.

EMENT : Tenez éloigné de l'aimant. Les risques relatifs aux aimants peuvent perturber le fonctionnement d'un stimulateur cardiaque et entraîner une blessure grave ou la mort.

LASER 2 ≤1.5mW @ 510-630nm IEC 60825-1: 2014 COMPLIES WITH 21 CFR 1040.10 AND 1040.11 EXCEPT FOR CONFORMANCE WITH IEC 60825-1 ED. 3., AS DESCRIBED IN LASER NOTICE 56, DATED MAY 8, 2019.

DCLE34030 12V / 26V DC --- IP54 DEWALT INDUSTRIAL TOOL CO., TOWSON, MD 21286 U.S.A. FOR SERVICE INFORMATION, CALL 1-803-4-DEWALT www.DeWALT.com

• Si l'équipement est utilisé d'une manière non spécifiée par le fabricant, la protection fournie par l'équipement peut être altérée.
• Ne pas utiliser le laser en atmosphères explosibles, comme en présence de liquides inflammables, de gaz ou de poussière. Cet outil peut créer des étincelles qui peuvent enflammer la poussière ou des vapeurs.

• Entreposez le laser inactif hors de portée des entreposez et d'autres personnes non formées. Les lasers sont dangereux entre les mains d'utilisateurs non formés.

• Les réparations de l'outil doivent être effectuées par du personnel en réparation qualifié. Les réparations ou l'entretien effectué par du personnel non qualifié peuvent entraîner une blessure. Pour localiser le centre de services DEWALT le plus près de chez vous, consultez www.DEWALT.com.

• Ne pas utiliser d'outils optiques comme lunette ou passage pour regarder le faisceau du laser. Cela pourrait entraîner une blessure oculaire grave.
• Ne pas placer le laser dans une position qui pourrait faire en sorte que quelqu'un fixe intentionnellement et non intentionnellement le faisceau du laser. Cela pourrait entraîner une blessure oculaire grave.
• Ne pas placer le laser près d'une surface réfléchissante qui peut réfléchir le faisceau du laser vers les yeux d'une personne. Cela pourrait entraîner une blessure oculaire grave.
• Éteignez le laser lorsque vous ne l'utilisez pas. Laisser le laser en marche augmente le risque de fixer le faisceau du laser.
• Ne pas modifier le laser de quelque manière que ce soit. Modifier l'outil peut entraîner une exposition au rayonnement laser dangereux.
• Ne pas utiliser le laser en présence d'enfants ou permettre aux enfants d'utiliser le laser. Cela peut entraîner une blessure oculaire grave.
• Ne pas retirer ou abîmer les étiquettes d'avertissement. Si les étiquettes sont retirées, l'utilisateur ou d'autres personnes peuvent être exposés par inadvertance au rayonnement.
• Placez le laser de façon sécuritaire sur une surface plane. Si le laser tombe, cela pourrait endommager le laser ou entraîner une blessure grave.

Sécurité personnelle

- Demeurez vigilant, regardez ce que vous faites et faites preuve de bon sens lorsque vous utilisez le laser. Ne pas utiliser la laser si vous êtes fatigué

ou sous l'influence de drogues, de l'alcool ou de médicaments. Un moment d'inattention pendant que vous utilisez le laser peut entraîner une blessure corporelle grave.

- Utilisez un équipement de protection individuel. Portez toujours une protection oculaire. Selon les conditions de travail, porter un équipement de protection comme un masque antipoussières, des chaussures de sécurité antidérapantes, un casque de sécurité et une protection auditive réduira la blessure corporelle.

Utilisation et entretien de l'outil

• Ne pas utiliser le laser si le bouton Alimentation/Verrou de transport n'allume pas ou n'éteint pas le laser. Tout outil qui ne peut être contrôlé avec le bouton est dangereux et doit être réparé.
• Suivez les instructions dans la section Entretien de ce manuel. L'utilisation de pièces non autorisées ou ne pas suivre les instructions de la section Entretien peut créer un risque de choc électrique ou de blessure.

Sécurité des batteries

AVERTISSEMENT : les batteries peuvent exploser ou couler et causer des blessures ou un incendie. Pour réduire ce risque :

• Suivre attentivement l'ensemble des instructions et des avertissements indiqués sur l'étiquette et l'emballage de la batterie ainsi que dans le manuel de sécurité de la batterie.
• Ne pas jeter les piles dans les flammes.
• Conserver les piles hors de la portée des enfants.
• Enlever les piles lorsque l'appareil n'est pas utilisé.
• N'utiliser que le chargeur conçu pour votre bloc-piles rechargeable.
• Déconnectez le bloc-piles du laser avant d'effectuer tout ajustement, de changer les accessoires ou

d'entreposer le laser. Ces mesures de sécurité préventives réduisent le risque de démarrage accidentel du laser.

• Utilisez le laser seulement avec les blocs-piles spécifiquement conçus. L'utilisation d'autres blocs-piles peut créer un risque de blessure et d'incendie.
• En conditions abusives, du liquide peut être éjecté de la pile; évitez le contact. Si un contact accidentel se produit, rincez avec de l'eau. Si du liquide entre en contact avec les yeux, consultez également un médecin. Le liquide éjecté de la pile peut causer de l'irritation ou des brûlures.
• Ne pas utiliser un bloc-piles ou un laser s'il est endommagé ou a été modifié. Les piles endommagées ou modifiées peuvent présenter un comportement imprévisible entraînant un incendie, une explosion ou un risque de blessure.
• Ne pas exposer un bloc-piles ou un laser à un incendie ou une température excessive. L'exposition à un incendie ou une température supérieure à 130°C (265°F) peut causer une explosion.
• Suivez les instructions de chargement et ne chargez pas le bloc-piles au-delà de la plage de température indiquée dans les instructions. Un chargement inapproprié ou à des températures au-delà de la gamme indiquée peut endommager la pile ou augmenter le risque d'incendie.
• Ne rangez et n'utilisez pas l'outil dans des endroits où la température peut chuter sous 4 °C (39,2 °F) (comme dans des remises extérieures ou des bâtiments métalliques en hiver), ou atteindre et dépasser 40 °C (104 °F) (comme dans des remises extérieures ou des bâtiments métalliques en été).

Alimentation du niveau laser

Ce niveau laser peut être alimenté par l'un ou l'autre de ces deux blocs-piles :

- Un bloc-piles au lithium-ion 12 V MAX* de DEWALT. *La tension initiale maximale de la batterie (mesurée sans charge de travail) est de 12 volts. La tension nominale est de 10.8 volts.

- Un bloc-piles au lithium-ion 20 V MAX* de DEWALT. *La tension initiale maximale de la batterie (mesurée sans charge de travail) est de 20 volts. La tension nominale est de 18 volts.

L'utilisation de toute autre pile pourrait provoquer un incendie.

Charger la batterie au lithium-ion

1. Si le bloc-piles au lithium-ion 12 V/20 V MAX* de DEWALT est fixé sur le niveau laser, le retirer.

2. En appuyant sur le bouton de déblocage sur le bloc-piles (Figure B 1), tirer ce dernier vers le haut pour le libérer du niveau laser.

3. Sortir complètement le bloc-piles du niveau laser par le haut (Figure B 2).

4. Brancher le chargeur directement sur une prise électrique.

5. Faire coulisser le bloc-piles dans le chargeur jusqu'à ce qu'il s'enclenche (Figure A 1). Sur le chargeur, le témoin de gauche clignote pour indiquer le chargement en cours de la batterie.

6. Une fois la batterie entièrement chargée (le témoin sur le chargeur ne clignote plus), appuyer et maintenir le bouton de déblocage du bloc-piles (Figure A 2) et faire coulisser le bloc hors du chargeur (Figure A 3).

7. Faire coulisser le bloc-piles vers le bas jusqu'à ce qu'il s'enclenche (Figure A 4).

L'indicateur de niveau de charge de la batterie

Lorsque le niveau laser est en marche, l'indicateur de niveau de charge sur le clavier (Figure © 7) indique le niveau de charge restant.

• Le voyant DEL du bas s'illumine et clignote lorsque le niveau de la batterie est faible (10 %). Le niveau laser peut continuer à fonctionner quelque temps pendant que les piles se déchargent, mais le(s) faisceau(x) faibliront rapidement.
• Une que la batterie 12 V/ 20 V MAX au lithium-ion est chargée, et le niveau laser remis en MARCHE, le(s) faisceau(x) laser reviennent à leur luminosité maximum et l'indicateur de niveau de charge indiquera la pleine charge.
• Si les 4 voyants à DEL sur l'indicateur de niveau de charge restent ALLUMÉS, cela signifie que le niveau laser n'est totalement ÉTEINT. Lorsque le niveau laser n'est pas utilisé, s'assurer que son interrupteur de verrouillage Marche/Transport est orienté vers la GAUCHE en position verrouillé/ARRÊT (Figure ©②).

Conseils d'utilisation

• Pour prolonger la durée de vie de la pile par charge, éteignez le laser lorsqu'il n'est pas utilisé.
• Pour assurer l'exactitude de votre travail, vérifiez souvent l'étalonnage du laser. Référez-vous à la section Vérifier la précision du laser.
• Avant d'utiliser le laser, s'assurer qu'il est correctement installé, sur une surface lisse, plane, stable et nivelée dans les deux directions.
• Pour augmenter la visibilité du faisceau, utilisez une carte laser cible (Figure M) et/ou portez des lunettes d'amélioration laser (Figure N) pour trouver le faisceau.

ATTENTION :

Pour réduire le risque de blessures graves, ne regardez jamais directement le faisceau laser, avec ou sans ces lunettes. Référez-vous à la section Accessories pour des informations importantes.

• Veiller à toujours marquer le centre du faisceau créé par le laser.
• Les changements de température extrêmes peuvent causer le déplacement des structures de l'immeuble, des trépieds métalliques, de l'équipement, etc., ce qui risque de nuire à l'exactitude. Vérifier souvent la précision durant le travail.
• En cas de chute du laser, vérifier s'il est toujours étalonné. Consulter la section Vérifier le calibrage sur le terrain.

Allumer le laser

Placer le laser éteint sur une surface plane niveau. Faire glisser le bouton Alimentation/Verrou de transport (Figure C ②) à droite en position Débloqué/MARCHE.

Chaque ligne laser apparaît sur pression du bouton MARCHE/ARRÊT correspondant sur le clavier (Figure © ③). Pour le désactiver, appuyer le bouton MARCHE/ARRÊT. Les lignes laser peuvent être activées une à la fois ou toutes en même temps.

Bouton Affiche
	Une ligne laser horizontale(Figure 4)
	Une ligne laser verticale latérale(Figure 5)
	Une ligne laser verticale avant(Figure 6)

Lorsque le laser n'est pas utilisé, faire glisser le bouton Alimentation/Verrou de transport en position ARRÊT/Bloqué la gauche. Si le bouton Alimentation/Verrou de transport n'est pas en position verrouillée, les 4 voyants DEL clignoteront de manière continue sur l'indicateur de niveau des piles.

Vérifier la précision du laser

Les outils lasers sont scellés et calibrés à l'usine. Il est recommandé que vous effectuiez une vérification de la précision avant d'utiliser le laser pour la première fois (au cas où le laser ait été exposé à des températures extrêmes) puis régulièrement afin d'assurer la précision de votre travail. Lorsque vous effectuez toute vérification de la précision énumérée dans ce manuel, suivez ces directives :

• Utilisez la plus grande zone/distance possible, la plus près de la distance de fonctionnement. Plus la zone/distance est grande, plus il est facile de mesurer la précision du laser.
• Placez le laser sur une surface lisse et plane qui à niveau dans les deux sens.
• Indiquer le centre du faisceau du laser.

Faisceau horizontal - Sens du balayage

Vérifier le calibrage du sens horizontal du laser nécessite deux murs séparés de 30 pi (9 m). Il est important de vérifier le calibrage en utilisant une distance pas plus courte que la distance des applications pour lesquelles l'outil est utilisé.

1. Placez le laser contre l'extrémité du mur sur une surface lisse et plane qui à niveau dans les deux sens (Figure ①).
2. Déplacez le bouton Alimentation/Verrou de transport vers la droite pour mettre en marche le laser.
3. Appuyez pour allumer du faisceau du laser horizontal.
4. À une distance d'au moins 30pi (9 m) le long du faisceau du laser, indiquez ⓐ et Ⓑ.
5. Tournez le laser à 180°.
6. Ajustez la hauteur du laser pour que le centre du faisceau soit aligné avec ⓐ (Figure D 2).

7. Directement au-dessu ou sous ⓑ, indiquez Ⓒ le long du faisceau du laser (Figure D 3).

8. Mesurez la distance verticale entre ⓑ et Ⓒ.

9. Si votre mesure est plus grande que la distance autorisée entre ⓑ et Ⓓ pour la Distance entre les murs dans le tableau suivant, le laser doit être réparé dans un centre de services autorisé.

Distance entre les murs	Distance autorisée entre Ⓑ et ⓒ
9,0 m 6,2 mm
12,0 m 8,3 mm
15,0 m 10,4 mm

Distance entre les murs	Distance autorisée entre ⓑ et Ⓒ
30 pi 1/4 po
40 pi 5/16 po
50 pi 13/32 po

Faisceau horizontal - Sens du pas

Vérifier le calibrage du pas horizontal du laser nécessite un mur ayant une longueur d'au moins 30 pi (9 m). Il est important de vérifier le calibrage en utilisant une distance pas plus courte que la distance des applications pour lesquelles l'outil est utilisé.

1. Placez le laser contre l'extrémité du mur sur une surface lisse et plane qui à niveau dans les deux sens (Figure E ①).
2. Déplacez le bouton Alimentation/Verrou de transport vers la droite pour mettre en marche le laser.
3. Appuyez pour allumer du faisceau du laser horizontal.
4. À une distance d'au moins 30pi (9 m) le long du faisceau du laser, indiquez ⓐ et Ⓑ.
5. Déplacez le laser à l'extrémité opposée du mur (Figure ①②).

6. Positionnez le laser vers la première extrémité du même mur et parallèle au mur adjacent.

7. Ajustez la hauteur du laser pour que le centre du faisceau soit aligné avec ⓑ.

8. Directement au-dessu ou sous a, indiquez c le long du faisceau du laser (Figure E 3).
9. Mesurez la distance entre ⓐ et Ⓒ.
10. Si votre mesure est plus grande que la distance autorisée entre Ⓐ et Ⓐ pour la distance correspondante entre les murs dans le tableau suivant, le laser doit être réparé dans un centre de services autorisé.

Distance entre les murs	Distance autorisée entre a et c
9,0 m 6,2 mm
12,0 m 8,3 mm
15,0 m 10,2 mm

Distance entre les murs	Distance autorisée entre a et c
30 pi 1/4 po
40 pi 5/16 po
50 pi 13/32 po

Faisceau vertical

La vérification de l'étalonnage vertical (aplomb) du laser sera plus efficace si elle est effectuée sur une grande hauteur, idéalement de 9 m (30 pi), et qu'une personne au sol positionne le laser tandis qu'une autre marque la position du faisceau au plafond. Il est important de vérifier l'étalonnage sur une distance au moins équivalente à celle de l'installation pour laquelle le laser sera utilisé.

1. Placer le niveau laser sur une surface lisse, plane, stable et nivelée dans les deux directions (Figure F ①).
2. Déplacez le bouton Alimentation/Verrou de transport vers la droite pour mettre en marche le laser.

3. Appuyez Ⓔ pour allumer les deux faisceaux verticaux.

4. Marquer deux lignes court où les faisceaux se croisent sur le plancher a, b et au plafond c, d. Toujours marquer le centre du faisceau dans le sens de l'épaisseur (Figure F 2).

5. Ramasser et faire pivoter le laser de 180 degrés et Placez-la donc les poutres s'alignent sur les lignes tracées sur la surface plane ⓕ, ⓕ (Figure F 3).
6. Marquer deux lignes court où les faisceaux se croisent au plafond ⑨, ⑬.
7. Mesurer la distance entre chaque ensemble de lignes tracées sur le plafond (c, g et d, h). Si la mesure est supérieure aux valeurs indiquées ci-dessous, le laser doit être réparé dans un centre de réparation autorisé.

Hauteur du plafond	Distance autorisée entre les marques
2,5 m 1,7 mm
3,0 m 2,1 mm
4,0 m 2,8 mm
6,0 m 4,1 mm
9,0 m 6,2 mm

Hauteur du plafond	Distance autorisée entre les marques
8 pi 1/16 po
10 pi 3/32 po
14 pi 1/8 po
18 pi 5/32 po
30 pi 1/4 po

À 90° entre les deux faisceaux verticaux

La vérification de la précision à 90° nécessite un espace de plancher ouvert d'au moins 10 m x 5 m (33 pi x 18 pi). Consulter la Figure G pour connaître l'emplacement du laser à chaque étape et l'emplacement des marques inscrites à chaque étape. Toujours marquer le centre du faisceau dans le sens de l'épaisseur.

1. Placer le niveau laser sur une surface lisse, plane, stable et nivelée dans les deux directions.
2. Déplacez le bouton Alimentation/Verrou de transport vers la droite pour mettre en marche le laser.
3. Appuyez 📄lumer le faisceau laser vertical latéral.
4. Marquer le centre du faisceau à trois endroits (a, b, c) sur le plancher le long de la ligne laser latérale. b devrait être effectuée au milieu de la ligne laser (Figure G 1).
5. Prener et Déplacer le laser sur ⓑ (Figure G 2).
6. Appuyez pour allumer laser verticale avant également (Figure G 2).
7. Positionner le faisceau laser vertical avant de manière à ce qu'il croise précisément ⓑ, le faisceau laser latéral étant aligné avec Ⓒ (Figure G ②).
8. Marquer un emplacement ⓔ le long du faisceau laser vertical avant à une distance d'au moins 4 m (14 pi) de l'appareil (Figure G 2).
9. Faire pivoter le laser 90° pour que le faisceau laser vertical latéral traverse maintenant ⓑ et Ⓔ (Figure G ③).
10. Directement au-dessus ou au-dessous de a marquer l'emplacement f le long du faisceau laser vertical avant.
11. Mesurer la distance entre ⓐ et Ⓕ. Si la mesure est supérieure aux valeurs indiquées ci-dessous, le laser doit être réparé dans un centre de réparation autorisé.

Distance de a à b	Distance autorisée entre a et f
4,0 m 3,5 mm
5,0 m 4,4 mm
6,0 m 5,3 mm
7,0 m 6,2 mm
14 pi 5/32 po
17 pi 3/16 po
20 pi 7/32 po
23 pi 1/4 po

Utilisation du laser

Mise au niveau du laser

Si le laser est bien étalonné, il sera en mesure de s'autoniveler. Chaque laser est étalonné à l'usine pour trouver le niveau tant qu'il est posé sur une surface plane d'une inclinaison maximale de ± 4°. Aucun réglage manuel n'est requis.

Si l'inclinaison du laser est telle qu'il ne peut pas s'autoniveler ( >4^ ), le faisceau clignote. Deux séquences de clignotement sont associées à une erreur de niveau.

• entre 4^ et 10^ , les faisceaux clignotent selon un cycle constant.
• à des angles de plus de 10^ , les faisceaux clignotent selon un cycle de trois clignotements.

Lorsque les faisceaux clignotent, LE LASER N'EST PAS DE NIVEAU (OU D'APLOMB) ET IL NE DOIT PAS ÊTRE UTILISÉ POUR DÉTERMINER OU MARQUER LE NIVEAU OU L'APLOMB. Essayer de repositionner le laser sur une surface plus à niveau.

Utilisation du support pivotant

Le niveau laser est équipé d'un support pivotant magnétique (Figure H ①) intégré à l'appareil.

AVERTISSEMENT :

Positionner le niveau laser et/ou le support mural sur une surface stable. Une chute du niveau laser peut causer des blessures corporelles graves ou endommager l'appareil.

• Le support a un bouton d'ajustement précis (Figure H ②) pour vous aider à aligner les faisceaux du laser. Placez l'unité sur une surface plate et tournez le bouton vers la droite pour déplacer les faisceaux vers la droite ou tournez le bouton vers la gauche pour déplacer les faisceaux vers la gauche.
• Le support est muni d'un œillet (Figure ①) qui permet de le suspendre à un clou ou une vis sur n'importe quel type de surface.
• Le support est équipé d'aimants (Figure ①) qui permettent à l'appareil d'être monté sur la plupart des surfaces verticales en acier ou en fer. Les surfaces utilisables sont, par exemple, des montants en acier, des cadres de porte en acier ou des poutres en acier profilé. Avant de fixer le support pivotant contre le montant (Figure ②), placez la plaque de renforcement en métal (Figure ③) sur le côté opposé du montant.

Entretien

• Pour garantir l'exactitude du travail, vérifier souvent le laser pour s'assurer qu'il est bien calibré. Consulter la section Vérifier le calibrage sur le terrain.
• Les vérifications de calibrage, l'entretien et les réparations peuvent être effectués par les centres de réparation DEWALT.
• Après utilisation, ranger le laser dans la mallette fournie à cet effet. Ne pas ranger le laser à un endroit où la température est inférieure à -20 °C (-5 °F) ou supérieure à 60 °C (140 °F).
• Ne pas ranger le laser dans la boîte s'il est mouillé. Avant l'entreposage, le laser doit être asséché à l'aide d'un chiffon doux et sec.

Nettoyage

Les pièces extérieures en plastique peuvent être nettoyées avec un chiffon humecté. Bien que ces pièces soient résistantes aux solvants, ne JAMAIS

utiliser de solvants. Utiliser un chiffon doux et sec pour éliminer l'humidité de l'outil avant de le ranger.

Dépannage

Le laser ne s'allume pas

• Chargez complètement la batterie, puis réinstallez-la dans l'unité laser.
• L'appareil ne s'allumera pas s'il est chauffé à plus de 50 °C (120 °F). Si le laser a été entreposé à une forte chaleur, le laisser refroidir. Le niveau au laser ne sera pas endommagé si le bouton marche/arrêt est enfoncé avant qu'il ait refroidi jusqu'à sa bonne température de fonctionnement.

Les faisceaux laser clignotent

Les lasers sont conçus pour s'autoniveler jusqu'à une moyenne de 4° dans toutes les directions. Si l'inclinaison du laser est telle que le mécanisme interne ne peut se mettre de niveau par lui-même, les faisceaux laser clignoteront, ce qui indique un dépassement de la plage d'inclinaison. LES FAISCEAUX CLIGNOTANTS CRÉÉS ALORS PAR LE LASER NE SONT PLUS AU NIVEAU OU D'APLOMB ET NE DOIVENT PAS ÊTRE UTILISÉS POUR DÉTERMINER OU MARQUER LE NIVEAU OU L'APLOMB. Essayer de repositionner le laser sur une surface plus à niveau.

Les faisceaux laser bougent sans cesse

Le laser est un instrument de précision. Aussi, s'il n'est pas placé sur une surface stable (et immobile), il continuera à chercher le niveau. Si le faisceau n'arrête pas de bouger, essayer de placer le laser sur une surface plus stable. Essayer également de faire en sorte que la surface soit relativement plane, afin que le laser soit stable.

Les voyants DEL de l'indicateur de niveau des piles clignotent

Lorsque les 4 voyants DEL de l'indicateur de niveau des piles clignotent de manière continue, cela indique que l'appareil n'a pas été complètement éteint à l'aide de le bouton Alimentation/Verrou de transport (Figure ②). Le bouton Alimentation/Verrou de transport doit toujours être mis en position ARRÊT/BLOQUÉ lorsque le laser n'est pas utilisé.

Accessoires

Le laser est équipé d'un filetage femelle de 6,35 mm (1/4 po) - 20 et 15,8 mm (5/8 po) - 11 sous l'appareil (Figure K). Ce filetage sert à fixer des accessoires DEWALT existants ou futurs. Utiliser uniquement les accessoires DEWALT spécifiés pour ce produit. Suivre les instructions fournies avec l'accessoire.

AVERTISSEMENT :

Puisque les accessoires autres que ceux offerts par DEWALT n'ont pas été testés avec ce produit, l'utilisation de ceux-ci avec l'outil pourrait s'avérer dangereuse. Pour réduire le risque de blessures, utiliser exclusivement les accessoires DEWALT recommandés avec ce produit.

Pour obtenir de l'aide afin de trouver un accessoire, communiquer avec le centre de réparation DEWALT le plus près ou visiter www.DEWALT.com.

Carte cible

Certains ensembles laser comprennent une carte de cible laser (Figure 📂) pour faciliter la localisation et le marquage du faisceau laser. La carte cible améliore la visibilité du faisceau laser lorsque le faisceau traverse par-dessus la carte. La carte est marquée avec des échelles standard et métriques. Le faisceau laser passe à travers le plastique rouge et se réfléchit sur le ruban réfléchissant sur le verso. L'aimant sur le haut de la carte est conçu pour maintenir la carte cible sur le rail ou sur des poteaux en acier afin de déterminer les positions d'aplomb et de niveau. Pour de meilleures performances lors de l'utilisation de la carte cible, le logo DEWALT doit vous faire face.

Lunette de vision du laser

Certaines trousses laser comprennent des lunettes de vision du laser (Figure N). Ces lunettes améliorent la visibilité du faisceau laser lorsque la luminosité est élevée ou sur de longues distances lorsque le laser est utilisé pour des applications intérieures. Ces lunettes ne sont pas obligatoires pour utiliser le laser.

ATTENTION :

Ces lunettes ne sont pas des équipements de sécurité approuvés par l'ANSI et ne doivent pas être portées lors de l'utilisation d'autres outils. Ces lunettes ne protègent pas vos yeux du faisceau laser.

ATTENTION :

Pour réduire le risque de blessures graves, ne regardez jamais directement le faisceau laser, avec ou sans ces lunettes.

Le Support de Montage au Plafond

Le support de montage du laser au plafond (Figure ①), si inclus, offre plus d'options de montage pour le laser. Le support de montage au plafond est doté d'une pince (Figure ②) à une de ses extrémités. Celle-ci peut être fixée à l'angle d'un mur pour l'installation d'un plafond acoustique (Figure ③). Chaque extrémité du support de montage au plafond est dotée d'un trou de vis (Figure ④ ou ⑤) permettant de fixer celui-ci à n'importe quelle surface à l'aide d'un clou ou d'une vis.

Une fois le support de montage au plafond bien fixé, sa plaque en acier offre une surface à laquelle le support pivotant magnétique (Figure ①⑥) peut être fixé. La position du laser peut alors être ajustée en faisant glisser le support pivotant magnétique vers le haut ou vers le bas sur le support mural.

Entretien et réparations

Remarque : Le démontage du ou des niveaux laser annulera toutes les garanties du produit.

Pour assurer la SÉCURITÉ et la FIABILITÉ du produit, les réparations, l'entretien et les réglages doivent être réalisés par un centre de réparation agréé. Toute réparation ou tout entretien réalisé par un personnel non formé peut causer un risque de blessures. Pour trouver le centre de réparation DEWALT le plus près, composer le 1-800-4-DEWALT (1-800-433-9258) ou visiter www.DEWALT.com.

Garantie

Allez à www.DEWALT.com pour obtenir des informations sur la garantie.

Caractéristiques techniques

	DCLE34030
Source de lumière Diodes laser
Longueur d'onde du laser 510–530 nm visible
Puissance du laser	≤1,50 mW (par faisceau)ÉQUIPEMENT LASER DE CATÉGORIE 2
Portée	75 m (230')100 m (330') avec détecteur (vendu séparément)
Précision (aplomb) ± 3 mm par 9 m (± 1/8 po par 30 pi)
Précision (niveau) : ± 3 mm par 9 m (± 1/8 po par 30 pi)
Piles faibles 1 DEL clignotant sur l'indicateur de niveau des piles
Appareil non éteint à l'aide de l'interrupteur de blocage du pendule	4 DELs clignotant sur l'indicateur de niveau des piles
Faisceaux laser clignotants Plage d'inclinaison dépassée/l'appareil n'est pas de niveau
Source d'alimentation bloc-piles DEWALT de 12 V ou 20 V
Température de fonctionnement 4 °C à 40 °C (39.2 °F à 104 °F)
Température d'entreposage 4 °C à 40 °C (39.2 °F à 104 °F)
Humidité	Humidité relative maximale de 80 % pour les températures inférieures à 31 °C (88 °F),diminuant linéairement jusqu'à 50 % à 40 °C (104 °F)
Résistant à l'eau et la poussière environnementale IP54.S'applique au produit, pas la pile ou le chargeur.AVERTISSEMENT: ce produit (excluant le bloc-piles de chargeur) a un classement IP offrant un certain niveau de protection contre la poussière (infiltration limitée) et les liquides (éclaboussures légères) durant une utilisation normale et raisonnablement prévisible.Le bloc-piles et le chargeur n'ont pas leur propre classement IP. NE JAMAIS immerger le produit, la pile ou le chargeur dans un liquide.
Altitude	< 2000 m (6500')

F

Indice
