SC-312X - Haut-parleur QSC - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de haut-parleur	Haut-parleur actif à deux voies
Puissance nominale	300 Watts
Réponse en fréquence	60 Hz - 20 kHz
Connectivité	Entrées XLR, TRS et RCA
Dimensions	35.6 x 25.4 x 30.5 cm
Poids	10.4 kg
Utilisation recommandée	Idéal pour les concerts, événements en direct et installations fixes
Maintenance	Nettoyer régulièrement la grille et vérifier les connexions
Sécurité	Utiliser avec un câble de qualité pour éviter les courts-circuits
Garantie	2 ans

FOIRE AUX QUESTIONS - SC-312X QSC

Comment connecter le haut-parleur QSC SC-312X à un amplificateur ?

Utilisez des câbles de haut-parleur adaptés pour connecter les bornes de sortie de l'amplificateur aux bornes de l'enceinte. Assurez-vous de respecter la polarité positive et négative.

Quel est l'impédance nominale du QSC SC-312X ?

L'impédance nominale du QSC SC-312X est de 8 ohms.

Quels types de réglages sont disponibles sur le QSC SC-312X ?

Le QSC SC-312X dispose de réglages pour la protection contre la surcharge et peut inclure des options de filtrage pour adapter la réponse en fréquence.

Quelle est la puissance maximale que peut supporter le QSC SC-312X ?

Le QSC SC-312X peut supporter jusqu'à 600 watts en crête.

Comment nettoyer le QSC SC-312X sans l'endommager ?

Utilisez un chiffon doux et légèrement humide pour nettoyer la surface. Évitez les produits chimiques agressifs qui pourraient endommager le revêtement.

Le QSC SC-312X est-il adapté pour une utilisation en extérieur ?

Le QSC SC-312X est principalement conçu pour une utilisation en intérieur. Pour une utilisation en extérieur, il est recommandé de le protéger des intempéries.

Comment résoudre les problèmes de son faible avec le QSC SC-312X ?

Vérifiez d'abord les connexions des câbles, assurez-vous que l'amplificateur fonctionne correctement, et vérifiez les réglages de volume ainsi que l'égaliseur.

Y a-t-il une garantie pour le QSC SC-312X ?

Oui, le QSC SC-312X est généralement couvert par une garantie limitée. Vérifiez les détails spécifiques dans le manuel du produit ou auprès du revendeur.

MODE D'EMPLOI SC-312X QSC

Manuel d'utilisation de systèmes de haut-parleurs de cinema

Haut-parleur basse fréquence LF-3115

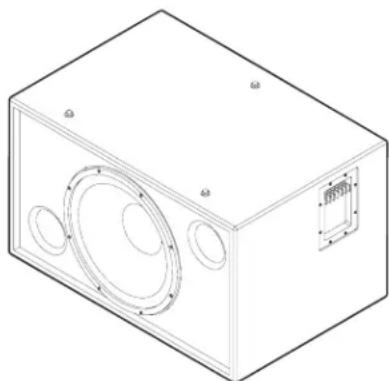

Introduction

L'enceinteasse fréquence de 381 mm LF-3115 a été tout spécialément conçue pour les applications en salle de cinema. Les exigences des cinémas en matière de réponse longue duréeasse fréquence différencient le LF-3115 des systèmes de haut-parleurs de graves « rock-and-roll » plus conventionnels. Le LF-3115 couvre la plage de fréquence de 33 à 1900 Hz, selon les exigences de haute fréquence du système.

Le transducteur de 300 W et 38 cm est bien adapté à une utilisation dans les salles de cinema. Il possède une bobine mobile de 76 mm, un aimant en céramique et un pole à évents multiples pour garantir l'absence de surchauffe. Les températures inférieures augmentent la durée de vie des transducteurs et diminuent le problème de compression de puissance à de hauts niveaux de puissance. La suspension et la bobine mobile du transducteur visent à produit une faible distorsion et des graves à fort impact à haute puissance.

L'enceinte est faite de panneaux de fibres de densité moyenne et de haute qualité avec des renforts sur tous les panneaux. Les ouvertures internes et externes des port sont entiement arrondies, garantissant la circulation d'air uniforme à haute puissance, ce qui empêche les turbulences sonores. Les renforts réduisent la résonance des panneaux.

Les portes à basses sont équidistants de part et d'autre du transducteur, ce qui répartit uniformément la pression interne à travers la surface arrière du transducteur. Ceci empêche le déplacement du cône d'un côté ou de l'autre par des forces déséquilibrées, ce qui réduit le risque d'excentrage de la bobine mobile à haute puissance.

Trois écrous en T sur le dessus de l'enceinte facilitent la fixation de systèmes haute fréquence OSC, comme le HF-63.

L'enceinte n'a pas ete conue pour etre suspendue, balancee ou montee. La suspension, le balancement ou le montage de I'enceinte sont interdits.

Ce produit est capable de produit des niveaux de pression sonore susceptibles d'endommager l'ouie de maniere irréversible. Toutjours maintainir les niveaux de pression sonore dans la zone d'écoute en %-de niveaux susceptibles de comprométtre l'ouie.

Installer conformément aux instructions de QSC Audio Products et d'un technicien professionnel Diplômé. Utiliser uniquement des fixations, supports, accessoires ou équres spécifiés par QSC Audio Products. Confier toutes les réparations à un personnel qualifié. Une réparation ou maintenance est requise lorsque l'appareil a été endommagé d'une manière quelconque.

AVERTISSEMENT! Avant de placer, installer, monter ou suspendre un hautparleur, inspector l'etat de toute la visserie, du matériel de suspension, des armoires, des transducteurs, des supports et du matériel associé. Tout composant manuant, corrode, déformé ou non adapté à la charge risque de réduire sensiblement la solidité de l'installation, sa mise en place ou sa portée. Une telle condition réduit sensiblement la sécurité de l'installation et doit être immeditatement corrigee. Utiliser uniquement du matériel de montage prévu pour les conditions de charge de l'installation et toute surcharge eventuelle à court terme imprévue. Ne jamais dépasser les specifications nominales du matériel de montage ou de l'équipement. Consulter un technician professionnel Diplômé en cas de doute ou de question concernant l'installation physique de l'équipement.

Branchements

Branchement normal

Le branchement du LF-3115 se fait a partir de bornes vissables de bornier a cloisons. Les bornes acceptent des cables de haut-parleurs toronnées pouvant atteindre #10 AWG (5,3mm^2) . Utiliser le calibre de conducteur maximal et la longueur de conducteur minimale, dans la mesure du possible, pour toute installation. Observer les repères de polarité et maintainir une polarité constante à travers le système pour une(Meilleure) performance.

Exemple de branchement normal :

Amplificateur capable de piloter des charges de 8 ohms

Branchement en parallele d'un second LF-3115

Les bornes marquées OUTPUT peuvent servir au branchement d'un autre LF-3115 en parallele. Brancher les conducteurs comme indiqué sur l'illustration, à droite.

Exemple de branchement en parallèle:

Amplificateur capable de piloter des charges de 4 ohms

a c t a r i s t i q u e s t e n q u i n e s d u L F - 3115 (s u j e t t e s a m o d i f i c a t i o n s a n s p r e a v i s)

Plage de fréquence: 33 à 1900 Hz (-6 dB) 30 à 3200 Hz (plage utile) (-10 dB)

Couverture nominale: 100^ horizontal x 55° vertical à 1 000 Hz

Sortie maxime: Niveau de pression sonore maximal calculé de 126,5 dB, à 1 m, demi-espacement, à la puissance nominale efficace avec 6 dB entre bruit rose de facteur de crete, 35 à 1000 Hz. Niveau de pression sonore maximal calculé continu de 120,5 dBA, à 1 metre. L'échelle de dBA sert généralement à ide les sources sonores susceptibles de causer une surdité permanente.

Puisance d'entree maximale: 300 W (efficace) (8 heures de bruit rose de facteur de crete 6 dB, 40 a 400 Hz) 375 W (efficace) (2 heures de bruit rose de facteur de crete 6 dB, 40 a 400 Hz) Capacite de puissance d'amplificateur recommandee - 600 W (efficace) maximum dans 8 ohms (conformement au mod 3115)

Sensibilité: 95,5 dB demi-espacement, 94 dB espacement total, 35 à 1000 Hz, 1 W, 1 m

Traitement recommandé : Filtre subsonique inférieur à 30 Hz, >18 dB par octave ; fréquence de filtre passif maximale recommende : 1 000 Hz. configurations des processeurs de champs sonores numériques QSC sont disponibles sur le site www.qscaudio.com. La paramètres concernant d'autres matériels de traitement sont disponibles sur demande.

Connecteurs: Les bornes acceptent des cables de haut-parleurs toronnes à fil multibrin pouvant atteindre #10 AWG. (Gatmen) bornes : (deux d'entree et deux de sortie parallele).

Transducteurs: Transducteur basse frquence ultra-efficace de 381 mm avec bobine mobile en cuivre de 76 mm à évets sur formes Kapton®. Conception du type excursion élevée/faible distorsion, qui permet le traitement d'une puissance extrémement élevé, et réduit la chauffe et la compression des ports.

Enceinte: Enceinte resonnante à alignement quasi B4 avec ports entierement arrondis; conception symétrique des ports à faible turbulence ; réglée à 36 Hz, en panneaux de fibres de densité moyenne et fortement renforcé. Possède des boulons de fixation sur les haut-parleurs de graves résistants aux vandales.

Dimensions: 762 mm (largeur) x 457 mm (hauteur) x 508 mm (epaisseur)

Poids brut: 44kg Poids net:38 kg

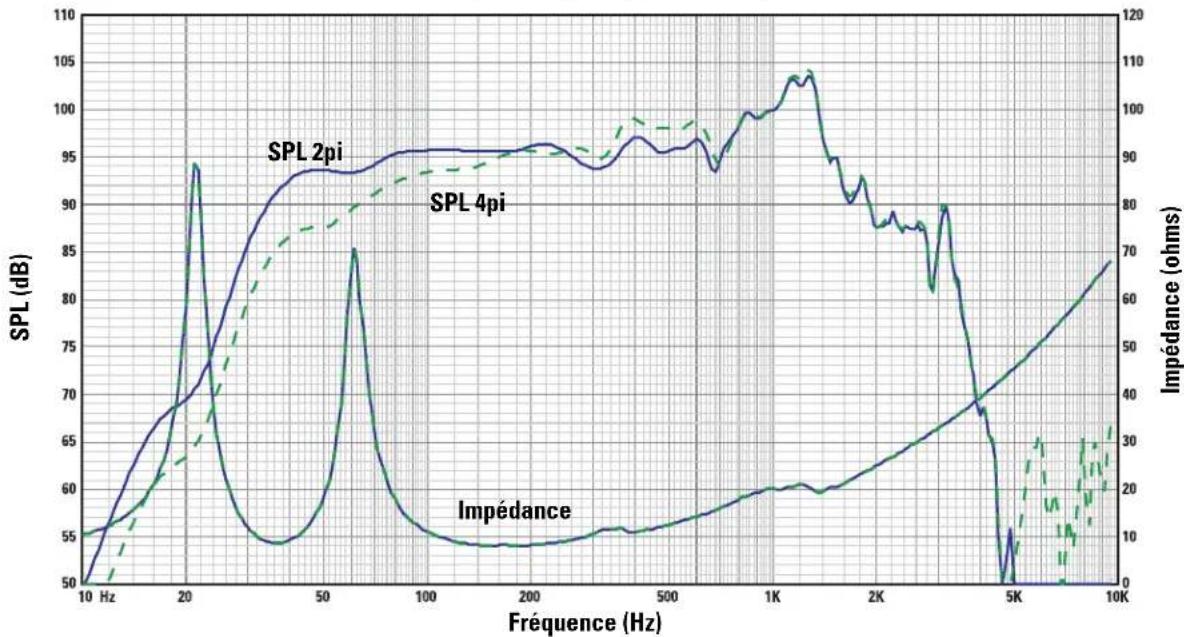

SPL et impédance par rapport à la fréquence

Garantie (Etats-Unis seulement : dans les autres pays, consulter le revendeur ou le distributeur)

Avis de non-responsabilité

QSC Audio Products, Inc. n'est pas responsable des dommages subsis par les amplificateurs ou tout autre équipement causé par un acte de negligence ou une installation impropre et/ou l'utilisation de ce haut-parleur.

QSC Audio Products - Garantie limite de 3 ans

Osc Audio Products, Inc. (« OSC ») garantit que ses produits sont dépourvus de tout vice de fabrication et/ou de matériel pendant une période de trois (3) ans à partir de la date de vente et replacera les pieces défectueuses et réparera les produits qui fonctionnent mal dans le cadre de cette garantie si le défaut survient dans des conditions normales d'installation et d'utilisation - à condition que l'appareil soit returné à l'usine ou à l'un de nos centres de réparation agreés en port prépayé,accompagne d'un justificatif d'achat (facture, par ex.). Cette garantie prévoit que l'examen du produit returné doit indiquer, selon notre judgement, un défaut de fabrication. Cette garantie ne s'étend àaucun produit qui a été soumis à une utilisation abusive, un acte de négligence, un accident, une installation incorrecte ou un produit dont le code-date a été retire ou efface. OSc ne pourra être tenue pour responsable de dommages accessoires et/ou indirects. Cette garantie vous accorde des droits spécifiques. Cette garantie limite est librement cession durant sa période de validité.

Le client pourra bénéficier d'autres droits,variables d'une juridiction à l'autre.

Si ce produit a eté fabriqué pour une exportation et une vente en dehors des États-Unis ou de ses territoires, cette garantie limitée ne s'appliquera pas. Le retrait du numero de série sur ce produit ou l'achat de ce produit auprès d'un revendeur non agree annulera cette garantie limitee. Cetra garantie est reguilerement mise a jour. Pour obtenir la toute derniere version de la garantie de QSC, rendez-vous sur le site www.qscaudio.com. Contactez-nous au 800-854-4079 ou visitez notre site Web www.qscaudio.com.

Pour contacter QSC Audio Products

Costa Mesa, CA 92626-1468, Etats-Unis

Telephone :

Standard [phone]

Ventes & Marketing [phone] ou numero vert (États-Unis seulement) [phone]

Service clientèle [phone] ou numéro vert (États-Unis seulement) [phone]

Telecopier:

Ventes & Marketing Télécopieur [phone]

Service clientèle Télécopieur [phone]

QSC Audio Products, Inc. 1675 MacArthur Boulevard Costa Mesa, California 92626 USA ©2004 QSC et le logo QSC sont des marques déposées auprès de l'U.S. Patent and Trademark Office. Kapton® est une marque déposée de E.I. du Pont de Nemours and Company.
