BEDIENUNGSANLEITUNG SC-312X QSC

Kinolatsprecheranlagen - Benutzerhandbuch

Niederfrequenzlautsprecher LF-3115

Einführung

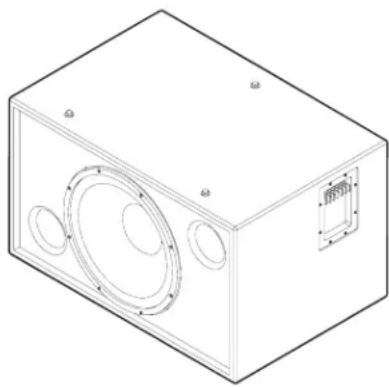

Das 15-Zoll-(381-mm-) Gehäuse des LF-3115-Niederfrequenzlautsprechers wurde speziell für Kinoanwendungen konstruiert. Da diese Anlage mit ihrem erweiterten Niederfrequenzgang die Voraussetzungen für Kinoanwendungen erfüllt, unterscheidet sie sich von konventionellen „Rock-and-Roll"-Tieftonlautsprechen. Je nach den Anforderungen der Hochfrequenzanlagedeckt das Modell LF-3115 den Frenzbereich zwischen 33 und 1900Hz ab.

Der 15-Zoll-Wandler mit 300 W ist für Kinoanwendungen besondere gut geeignet. Er umfasst eine 3-Zoll- (76-mm-) Schwingspule, einen Keramikmagneten und ein mehrfach beluftetes Polstück, wodurch ein kühler Betrieb sichergestellt wird. Kühlere Temperaturen verlangern die Lebensdauer der Wandler und reduzieren das Problem der Leistungskomprimierung bei hohen Leistungspegeln. Aufhängung und Schwingspule des Wandlers wurden so konstruiert, dass sie bei hoher Ausgangsleistung nur eine geringe Verzerrung zulassen und einen druckvollen Bass erfolglichen.

Das Gehäuse besteht aus hochwertigen Pressspanplatten mittlerer Dichte mit Versteifungen an allen Platten. Sowohl die internen als auch die externen Öffnungen sind mit Vollradius versehen, damit sie bei hoher Leistung eine gleichmäßige Luftstörung gewährleisten und hörbare Luftgeräutsche an der Öffnung vermeiden. Die Versteifungen bewirken eine Reduzierung der Plattenresonanz.

Die Bass-Öffnungen sind auf jeder Seite des Wandlers in gleichmäßigem Abstand angeordnet, was einen Ausgleich des Innendrucks an der Wandler-Rückseite bewirkt. Dadurch wird eine seitliche Auslenkung der Membran durch asymmetrische Kräfte verhindert und eine mögliche Abweichung der Schwingspule aus ihrer Mittelstellung im Luftspalt bei hoher Leistung reduziert.

Die Montage von QSC-Hochfrequenz-Anlagen wie des HF-63 wird durch drei T-Muttern offen im Gehäuse erreichtert.

Das Gehäuse ist nicht für Hänge-, Flug- oder Abspannanwendungen vorgesehen. Dieses Gehäusearfurther aufgehängt noch in Flug- oder Abspannanwendungen eingesetzt werden.

Dieses Produkt kann Schalldruckpegel erzeugen, die permanenten Gehörschaden verursachen können. Den Schalldruckpegel stets auf einen Pegel im Hörbereich einstellen, der kein den Gehörschaden verursacht.

Die Installation von einem lizenzierten Fachtechniker gemäß der Anleitung von QSC Audio Products vornehmen{lassen. Nur von QSC Audio Products, Inc. spezifizierte Befestigungskomponenten, Montagezubehör oder Halterungen verwenden. Wartungsarbeiten nur von qualifiziertem Personal ausführten{lassen. Wartungsmaßnahmen sind erforderlich, wenn das Produkt auf irgendeine Weise beschädigt wurde.

ACHTUNG! Inspizieren Sie vor dem Aufstellen, Installieren, Verdrahen oder Aufhängen von Laatsprecherprodukten alle Befestigungsteile, Aufhängungen, Gehäuse, Wandler, Halterungen und damit in Verbindung stehende Vorrichtungen auf eventuelle Schäden. Fehlende, korrodierte, verformte oder nicht belastbare Komponenten konnten die Stabilität der Installation, der Aufstellung oder der Gerätekombination deutlich reduzieren. Jeder Zustand dieser Art bewirkt eine erhebliche Verringerung der Sicherheit der Installation und solle umgehoben werden. Verwenden Sie ausschließlich Befestigungsteile, die für die Belastungsbedingungen der Installation zugelassen und für jeder potenzielle, unerwartete, kurzfristige Überlastung ausgelegt sind. Die Nennleistung der Befestigungsteile bzw. Ausrüstungarf keinesfalls übersritten werden. In Zweifelsfallen oder bei Fragen zur Installation eines Geräts sollen den Sie einen qualifizierten Techniker hinzuziehen.

Verbindungen

Normaler Anschluss

Das Modell LF-3115 wird über Barrier-Strip-Schraubklemmen angeschlossen. Die Klemmen konnen Laufsprecher-Litzendraht bis zu einer Stärke von 10 AWG (5,3mm^2) aufnahmen. Bei der Installation stets den großsmöglichen Leiterquerschnitt und die kürzeste Leiterlänge verwenden. Die Polaritätsmarkierungen beachten und zur Erzielung optimaler Leistung auf eine gleich bleibende Polarität in der gesamten Anlage achtens.

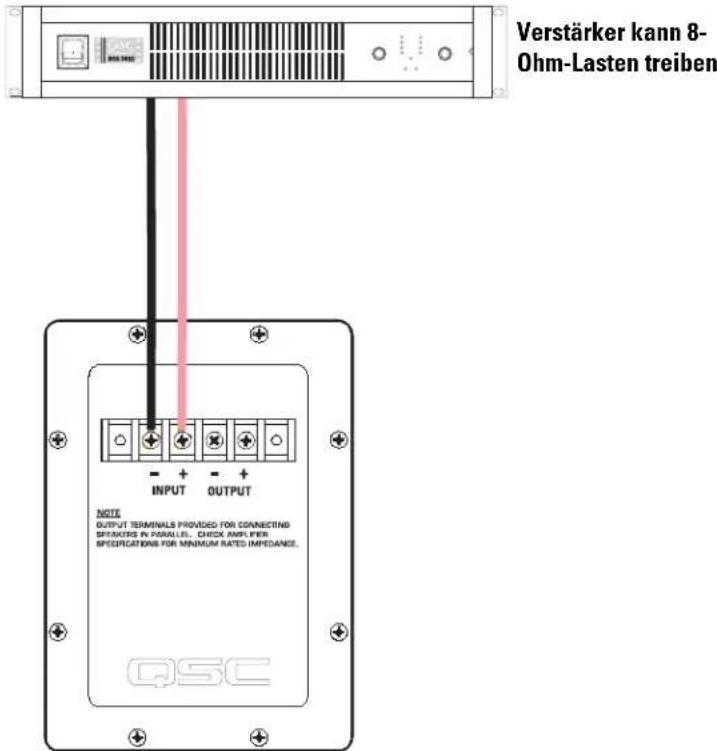

Beispiel eines normalen Anschlusses:

Paralleler Anschluss des zweiten LF-3115

Ein weiterer LF-3115 kann über die mit der Bezeichnung OUTPUT gekennzeichnete Klemme parallel angeschlossen werden. Die Drahte wie in der rechten Abbildung dargestellt anschließen.

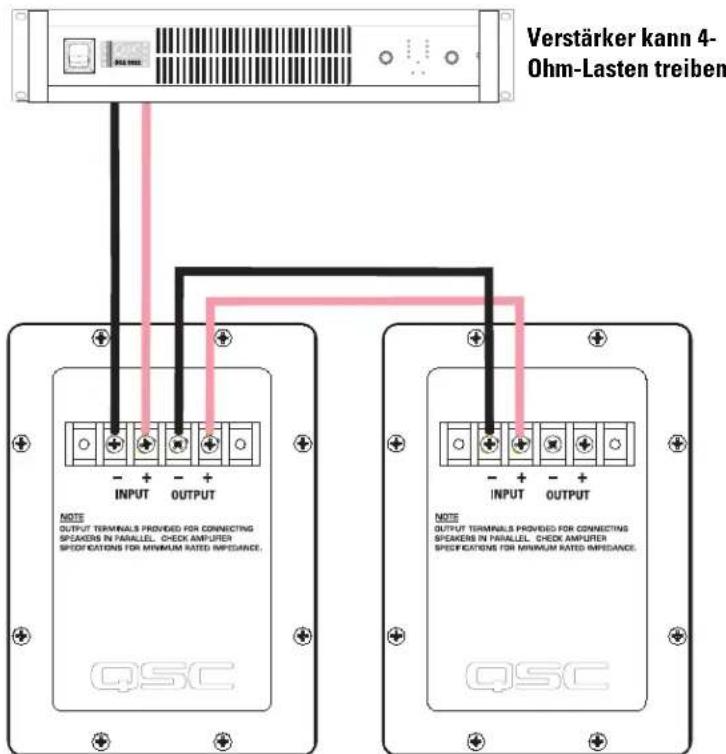

Beispiel eines parallelen Anschlusses:

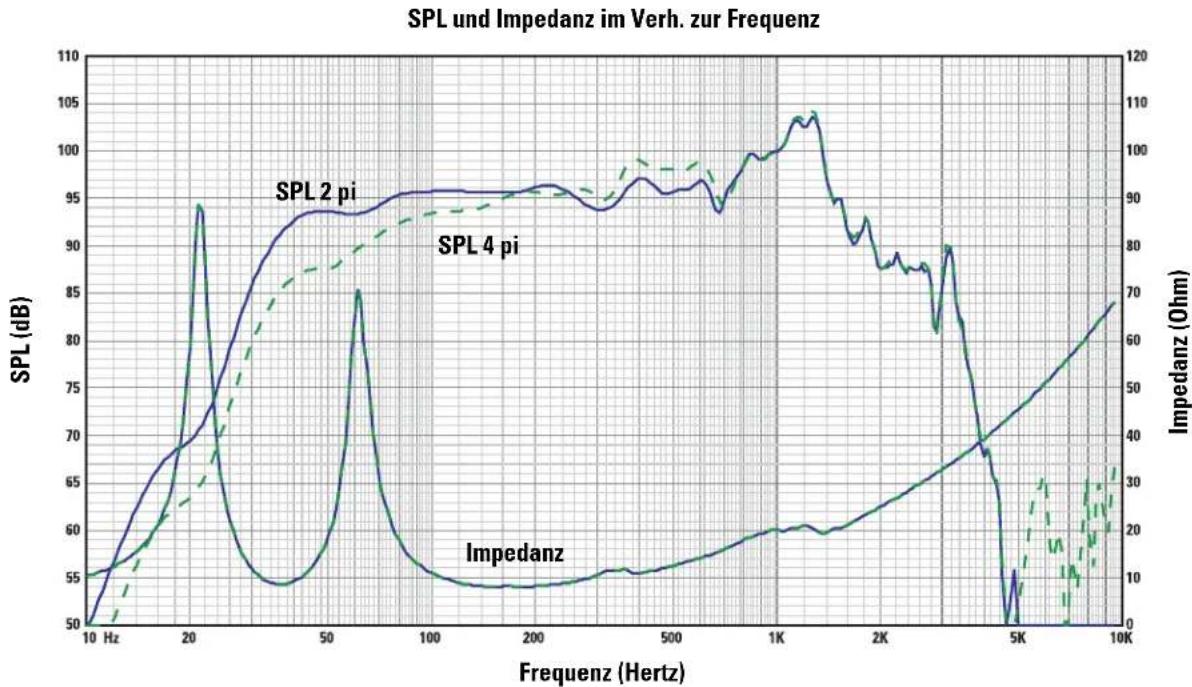

LF-3115 - Technische Daten (konnen jederzeit ohne vorherige Mitteilung geändert werden)

Frequenzbereich: 33 Hz - 1900 Hz (-6 dB)

Nutzbereich 30 - 3200 Hz (-10 dB)

Nominelle Abstrahlung: 100^ horizontal x 100^ vertical bei 1.000 Hz

Maximale Ausgabe:

126,5 dB berechneter Spitzen-SPL, 1 m, Halbraum bei effektiver Nennleistung mit Rosa-Rauschen-Eingang-Crestfaktor von 6 dB, 35 - 1.000 Hz

120,5 dB berechneter kontinuierlicher Maximal-SPL, 1 m Schallquellen, die permanenten Gehorschaden verursachen können, werden in der Regel mithilfe der dBA-Skala identifiziert.

Impedanz: 8 Ohm (nominell)

8 Ohm min., 160 Hertz

90 Ohm max., 22 Hz

Maximale Eingangsleistung:

300 W eff. (8 Stunden bei Rosa-Rauschen mit einem Crestfaktor von 6 dB, 40 - 400 Hz)

375 W eff. (2 Stunden bei Rosa-Rauschen mit einem Crestfaktor von 6 dB, 40 - 400 Hz)

Empfohlene Verstärkerleistung: max. 600 W eff. über 8 Ohm (je LF-3115)

Empfindlichkeit: 95,5 dB Halbraum, 94,0 dB Volbraum, 35 - 1000 Hz, 1 W, 1 m

Empfohlene Verarbeitung:

Untertonfrequenzfilter unter 30Hz, > 18 dB je Oktave, empfohlene maximale Crossover-Frequency: 1000 Hz QSC DSP-Konfigurationen können im Internet unter www.qscaudio.com eingesehen werden. Parameter für alternative Verarbeitungshardware sind auf Anfrage erhältlich.

Anschlisse:

Barrier-Strip-Schraubklemmen fur Litzendraht-Querschnitt bis zu 10 AWG (5,3mm^2) 4 Klemmen: 2 Eingangsklemmen (INPUT) und 2 parallele Ausgangsklemmen (OUTPUT).

Wandler:

15-Zoll- (381-mm-) Hochleistungs-Niederfrequenzwandler mit belufteter 3-Zoll-(76-mm-) Kupfer-Schwingspule auf Kapton Schablonen. Für hohe Auslenkung/geringe Verzerrung, außer hohe Belastbarkeit und geringe Wärmekomprimierung und Port Compression.

Gehäuse:

Quasi-B4-Ausrichtung, Vollradius-Öffnungen, geringe Luftgeräuschc durch symmetrische Öffnungsanordnung, auf 36 Hz abgestimmt, aus Presssspanplatten mittlerer Dichte gefertigt und stabil verstrebt. Vandalismussichere Tieftonlautsprecher-Montagebolzen.

GroBe: 762 mm breit x 457 mm hoch x 508 mm tief

Gewicht: Versandgewicht 44 kg, Nettogewicht 38 kg

Garantie (nur für die USA; wenden Sie sich zwecks Garantieinformationen für andere Länder an ihren Handler oder Distributor)

Haftungsausschluss

QSC Audio Products, Inc. ist nicht für Schaden an Verständern oder anderen Geräten haftbar, die durch Fahrlösigkeit oder eine unsachgemäß Installation und/oder Verwendung desses Laufsprecherprodukts verursicht werden.

Beschränkte Dreijahresgarantie durch QSC Audio Products

QSC Audio Products, Inc. (QSC") gewährleistet, dass seine Produkte für einen Zeitraum von drei (3) Jahren ab dem Kaufdatum keine Material- und/oder Ausführungsfehler aufwiesen werden, und QSC verpflichtet sich zum Ersatz defekter Teile und zur Reparatur Funktionstgänger Produkte gemäß dieser Garantie, wenn dieser Fehler be einer normalen Installation und unter normalen Gebrauchsbedingungen auftritt - vorausgesetzt, dass das Gerät unter Vorauszahlung der Transportkosten und zusammen mit einer Kopie des Kaufnachweises (z. b. der Kaufquittung) an unser Werk zurückgeschickt oder an eine unserer autorisierten Kundendienststellen eingeschiedt wird. Diese Garantie setzen voraus, dass die Prüfung des zurückgeschickten Produkts in unserem Ermessen einen Herstellungsdefekt zu erkennen gibt. Diese Garantie erstreckt sich auf keine Produkte, die einer unsachgemäßen oder fahrlässigen Behandlung, Unfallen oder einer unvorschriftsmäßigen Installation unterlagen, oder deren Datumcode entfern oder unkenntlich gemacht wurde. QSC ist für keine Neben- und/oder Folgeschäden haftbar. Diese Garantie gewährt ihren bestimmte Rechte. Diese beschränkte Garantie ist während der Garantiezeit frei übertragbar.

Manche Kunden können je nach Rechtsprechung zusätzliche und andere Rechte besitzen.

Falls thiss Productum Export und Verkauf aueralb der Vereingten Staaten oder den Hoheitsgebieten hergestellt wurd, besitzt die eingeschränkte Garantie keine Gültigkeit. Die Entfernung der Seriennummer auf dieser Produkt oder der Kauf dases Produkte von einem nicht autorisierten Handler machte diese beschränkte Garantie unwirksam. These Garantie wird gelegentlich aktualisiert. Die jeweils aktuellste Version der Garantierklarung von Osc finden Sie im Internet unter www.qsaudio.com. Sie erreichen uns Telefonisch unter [phone] (gebührenfrei in den USA und Kanada) oder im Internet unter www.qsaudio.com.

Kontaktaufnahme mit Osc Audio Products

Postanschrift: QSC Audio Products, Inc.

1675 MacArthur Boulevard

Costa Mesa, CA 92626-1468 USA

Telefonnummern:

Verkauf und Marketing [phone] oder gebührenfrei (nur in den USA) [phone]

Kundendienst [phone] oder gebührenfrei (nur in den USA) [phone]

Fax-Nummer:

Verkauf und Marketing (Fax) [phone]

Kundendienst (Fax) [phone]

Internet: www.qscaudio.com

E-Mail:[e-mail]

©2004 "QSC" und das QSC-Logo sind beim US-Patent- und Markenamt angemeldet.

Kapton® ist eine eingetragene Marke von E.I. du Pont de Nemours and Company.
