Produkttyp	Kino-Subwoofer-Lautsprecher
Marke	QSC
Modell	LF-4215
Abmessungen (B x H x T)	762 x 889 x 508 mm
Bruttogewicht	88 kg
Nettogewicht	78 kg
Gehäusematerial	Verstärkte MDF-Platten
Frequenzgang	38 Hz – 1 300 Hz (±3 dB) ; 30 Hz – 1 400 Hz (-10 dB)
Nennimpedanz	4 Ohm
Maximale Eingangsleistung	800 W RMS (100h) / 1000 W RMS (2h AES)
Empfindlichkeit (1 W/1 m)	99.5 dB Halbraum / 93.5 dB Vollraum
Maximaler Schalldruckpegel	134.5 dB Spitzenpegel berechnet / 128.5 dBA kontinuierlich
Nennabdeckung	100° horizontal × 55° vertikal bei 600 Hz
Wandler	2 × 381 mm (15") mit 100 mm Schwingspule
Anschlüsse	Schraubklemmen (4 Klemmen, bis zu #10 AWG)
Empfohlene Filterung	Subsonic <30 Hz, 18 dB/Oktave; Hochpass max. 1000 Hz
Verwendung	Feste Installation in Kinosälen
Aufhängung	Nicht aufhängen, montieren oder schwenken
Sicherheit	Risiko von Gehörschäden - Schutz verwenden
Garantie	3 Jahre beschränkt (USA)
Enthaltenes Zubehör	T-Muttern zur Befestigung von Zusatzsystemen
Wartung	Mit einem trockenen Tuch reinigen; Verbindungen prüfen
Reparierbarkeit	Ersatzteile verfügbar; Reparatur durch qualifizierten Techniker
Anleitung verfügbar in	FR, DE, EN, ES, ZH

Häufig gestellte Fragen - SC-443 QSC

Wie schließe ich den Subwoofer LF-4215 an?

Verwenden Sie die Schraubklemmen (akzeptieren Kabel bis zu #10 AWG). Beachten Sie die Polarität. Für einen normalen Anschluss verbinden Sie den Verstärker mit den SPK1-Klemmen. Für einen zweiten Subwoofer verwenden Sie die SPK2-Klemmen parallel.

Kann ich den Lautsprecher aufhängen?

Nein, der Lautsprecher ist nicht dafür ausgelegt, aufgehängt, geschwenkt oder montiert zu werden. Das Aufhängen ist verboten. Verwenden Sie nur die T-Muttern zur Befestigung von Zusatzsystemen.

Welche Verstärkerleistung wird empfohlen?

Die empfohlene Verstärkerleistung beträgt maximal 1600 W RMS bei 4 Ohm, gemäß dem Modell LF-4218. Überschreiten Sie diesen Wert nicht.

Wie stelle ich den Subsonic-Filter ein?

Verwenden Sie einen Subsonic-Filter unter 30 Hz mit einer Flankensteilheit von mindestens 18 dB pro Oktave. Ein Hochpassfilter bei 1000 Hz wird empfohlen, um den Subwoofer zu schützen.

Welche Gehörrisiken bestehen?

Dieses Produkt kann sehr hohe Schalldruckpegel (134,5 dB Spitze) erzeugen, die zu irreversiblen Gehörschäden führen können. Tragen Sie im Hörbereich immer einen Gehörschutz.

Wie warte ich den Lautsprecher?

Reinigen Sie mit einem trockenen Tuch. Überprüfen Sie regelmäßig den Zustand der Verbindungen und Schrauben. Bei Beschädigung von einem qualifizierten Techniker reparieren lassen.

Was tun bei Ausfall eines Wandlers?

Der Lautsprecher ist mit getrennten Kammern ausgestattet. Bei einem Ausfall wird der verbleibende Wandler durch die unabhängige Belastung nicht beschädigt. Ersetzen Sie den defekten Wandler durch ein identisches Modell.

Kann ich diesen Subwoofer für Live-Musik verwenden?

Dieser Subwoofer ist hauptsächlich für Kinosäle konzipiert. Er kann für Live-Musik verwendet werden, aber seine Eigenschaften sind für Kinoanwendungen optimiert. Beachten Sie die Leistungsgrenzen.

Wie ist die Schallabdeckung?

Die Nennabdeckung beträgt 100° horizontal und 55° vertikal bei 600 Hz. Die Lautsprecher sind für einen weiten Abdeckungswinkel ausgelegt.

Wie schließe ich einen zweiten Subwoofer parallel an?

Verwenden Sie die SPK2-Klemmen am ersten Subwoofer, um den zweiten anzuschließen. Beachten Sie die Polarität. Wenn die interne Verkabelung geändert wurde, überprüfen Sie die gelben und blauen Anschlüsse.

BEDIENUNGSANLEITUNG SC-443 QSC

Kinolatsprecheranlagen - Benutzerhandbuch

Niederfrequenzlautsprecher LF-4215

Einführung

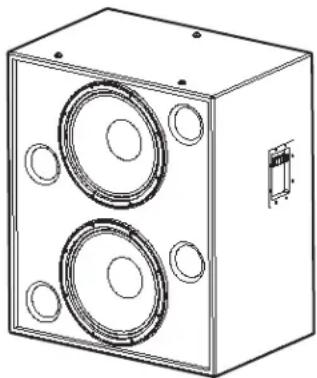

Das Gehäuse des LF-4215-Lautspechers mit zwei 15-Zoll-(381-mm-) Niederfrequenzwandlern wurde speziell für Kinoanwendungen konstruiert. Da diese Anlage mit ihrem erweiterten Niederfrequenzgang die Voraussetzung für Kinoanwendungen erfüllt, unterscheidet sie sich von konventionellen „Rock-and-Roll"-Tieftonlautspechn. Je nach den Anforderungen der Hochfrequenzanlagedeck das Modell LF-4215 den Frenzbereich zwischen 35 und 1000Hz ab. Durch die engebeneinander angeordneten, direktgekuppelten Tieftlonlautspecher (CCW - Close Coupled Woofers) werden im Vergleich zu Anordnungen mit größeren Abständen eine optimierte Kopplung und ein großerer Abstrahlwinkel bei größem Frenzbereich erzielt.

Die zwei 15-Zoll-Wandler mit 400 W wurden speziell für Kinoanwendungen entwickelt. Sie sind mit ungewöhnlich großen 4-Zoll-(100-mm-) Schwingspulen und, zur Gewährleistung kühler Betriebstemperaturen auch bei hohen Leistungspegeln, mit einem mehrfach belufteten Polstück ausgestattet. Kühlere Temperatoren verlangern die Lebensdauer der Wandler und reduzieren das Problem der Leistungskomprimierung bei hoher Leistung. Durch das hinterschnittene Polstück wird die Schwingspule in einem symmetrischen Magnetluftspalt betrieben, was zu einer Reduzierung der sekundären harmonischen Verzerrung führt.

Das Gehäuse ist aus hochwertigen Presssspanplatten mittlerer Dichte gefertigt und weist einzeln Tieftonlautsprecherkammern (d. h. eine separate Kammer für jeder Wandler) auf. Im seltenen Fall eines Wandlerausfalls wird hierdurch eine übermäßige Auslenkung der restlichen Wandler aufgrund einer unsachgemäßen Belastung der Box verhindert.

Große Öffnungen mit Vollradius sorgen besonder bei hoher Leistung für eine gemeinsame Luftströmung durch die Öffnungen. Auf diese Weise werden hörbare Luftgeräuche an der Öffnung vermieden. Sowohl die intern als auch die externen Öffnungen sind mit Vollradius versehen.

Die Bass-Öffnungen sind auf jeder Seite der Wandler in gleichmäßigem Abstand angeordnet. Diese symmetrische Belastung der Öffnungen (Symmetrical Port Loading - SPL) bewirkt einen besseren Ausgleich des Innadrucks an der Wandler-Rückseite. Dadurch wird eine Seitenliche Auslenkung der Membran durch asymmetrische Kräfte verhindert und eine mögliche Abweichung der Schwingspule aus ihrer Mittelstellung im Luftspalt bei hoher Leistung reduziert.

Die Montage der Hochfrequenz-Anlage HF-75 bzw. des oberen Mittenfrequenz-Systems MH-1075 von OSC wird durch drei T-Muttern oben im Gehäuse erleichtert.

Das Gehäuse ist nicht für Hänge-, Flug- oder Abspannanwendungen vorgesehen. Diese Gehäuse darf weder aufgehängt noch in Flug- oder Abspannanwendungen eingesetzt werden.

Dieses Produkt kann Schalldruckpegel erzeugen, die permanenten Gehorschaden verursachen konnen. Den Schalldruckpegel stets auf einen Pegel im Hörbereich einstellen, der kein den Gehorschaden verursacht.

Die Installation von einem lizenzierten Fachtechniker gemäß der Anleitung von QSC Audio Products vornehmen lasen. Nur von QSC Audio Products, Inc. spezifizierte Befestigungskomponenten, Montagezubehör oder Halterungen verwenden. Wartungsarbeiten nur von qualifiziertem Personal ausführten lasen. Wartungsmaßnahmen sind erforderlich, wenn das Produkt auf irgendine Weise beschädigt wurde.

ACHTUNG! Inspizieren Sie vor dem Aufstellen, Installieren, Verdrahen oder Aufhängen von Lautsprecherprodukten alle Befestigungsteile, Aufhangungen, Gehäuse, Wandler, Halterungen und damit in Verbindung stehende Vorrichtungen auf eventuelle Schäden. Fehlende, korrodierte, verformte oder nicht belastbare Komponenten konnen die Stabilität der Installation, der Aufstellung oder der Gerätekombination deutlich reduzieren. Jeder Zustand dieser Art bewirkt eine erhebliche Verringerung der Sicherheit der Installation und sollte umgehend behoben werden. Verwenden Sie ausschließlich Befestigungsteile, die für die Belastungsbedingungen der Installation zugelassen und für jeder potenzielle, unerwartete, kurzfristige Überlastung ausgelegt sind. Die Nennleistung der Befestigungsteile bzw. Ausrüstungarf keinesfalls übersritten werden. In Zweifelsfällen oder bei Fragen zur Installation eines Geräts sollenn Sie einen qualifizierten Techniker hinzuziehen.

Verbindungen

Normaler Anschluss

Das Modell LF-4215 wird über Barrier-Strip-Schraubklemmen angeschlossen. Die Klemmen können Lautsprecher-Litzendraht bis zu einer Stärke von 10 AWG (5,2mm^2) aufnehmer. Bei der Installation stets den größtomöglichen Leiterquerschnitt und die kürzeste Leiterlänge verwenden. Die Polaritätsmarkierungen beachten und zur Erzielung optimaler Leistung auf eine gleich bleibende Polarität in der gesamtten Anlage achten.

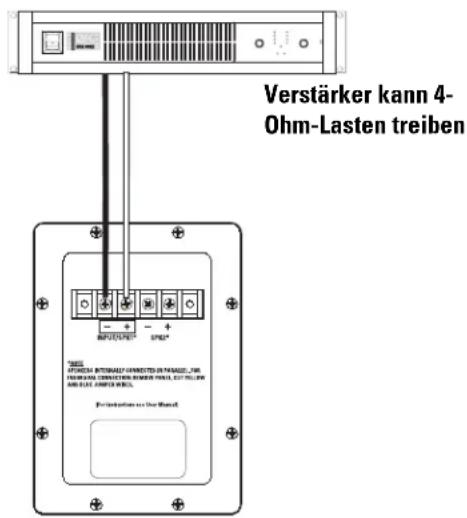

Beispiel eines normalen Anschlusses:

Paralleler Anschluss des zweiten SB-5218

Ein weiterer LF-4215 kann über die mit der Bezeichnung SPK2 gekennzeichnete Klemme parallel angeschlossen werden. Die Drähte wie in der rechten Abbildung dargestellt anschließen. Hinweis: Wenn die interne Verdrahtung des LF-4215 auf irgende Weise modifiziert wurde, ist dieser Anschluss möglichereweise nicht Funktionsfähig. In thisem Fall muss die Klemmenbuchse entfern und geprüft werden, ob derwerkseit Installierte gelbe und blaue Überbrückungsdracht vorhanden sind. Nach Bedarf Abhilfe schaffen oder den Lautsprecher reparieren setzen.

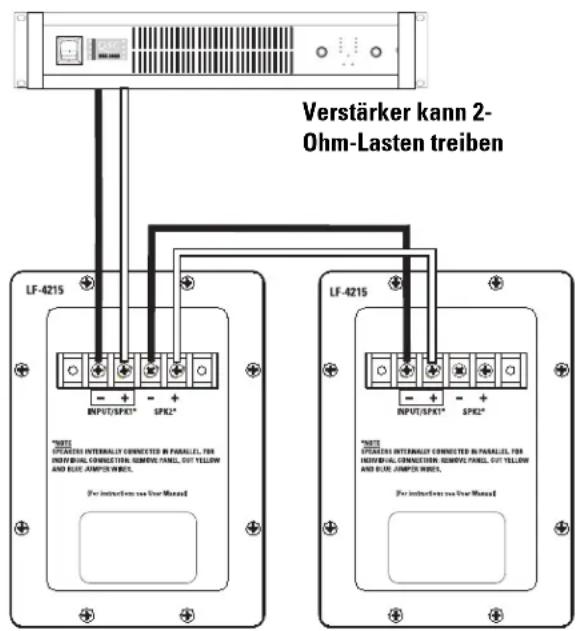

Beispiel eines parallelen Anschlusses:

Anschluss einzelner Wandler (Modifizierung erforderlich)

Die Wandler sind im Gehäuse parallel verdahrt. Wenn die Wandler separates angeschlossen werden müssen, die Klemmenbuchse entfernen und den zwischen den Klemmen SPK1 und SPK2 angeschlossenen gelben und blauen Überbrückungsdraht entfernen. Die Klemmenbuchse wieder anbringen und die Modifikation auf dem Gehäuse notieren.

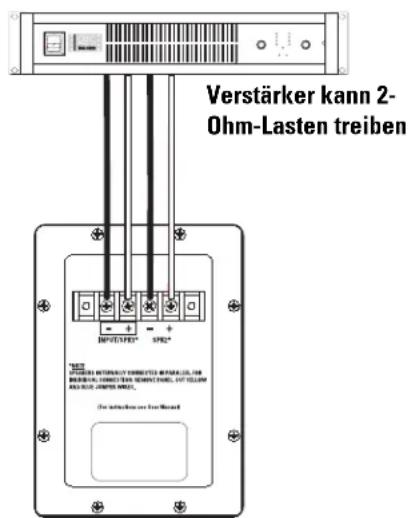

Einzelner Wandler, Anschlussbeispel:

VORSICHT! Setzt den Ausbau der Klemmenbuchse

und das Trennen des gelben und blauen Überbrückungsdrahts voraus, die die Klemmen SPK1 und SPK2 verbinden.

LF-4215 - Technische Daten (konnen jederzeit ohne vorherige Mitteilung geändert werden)

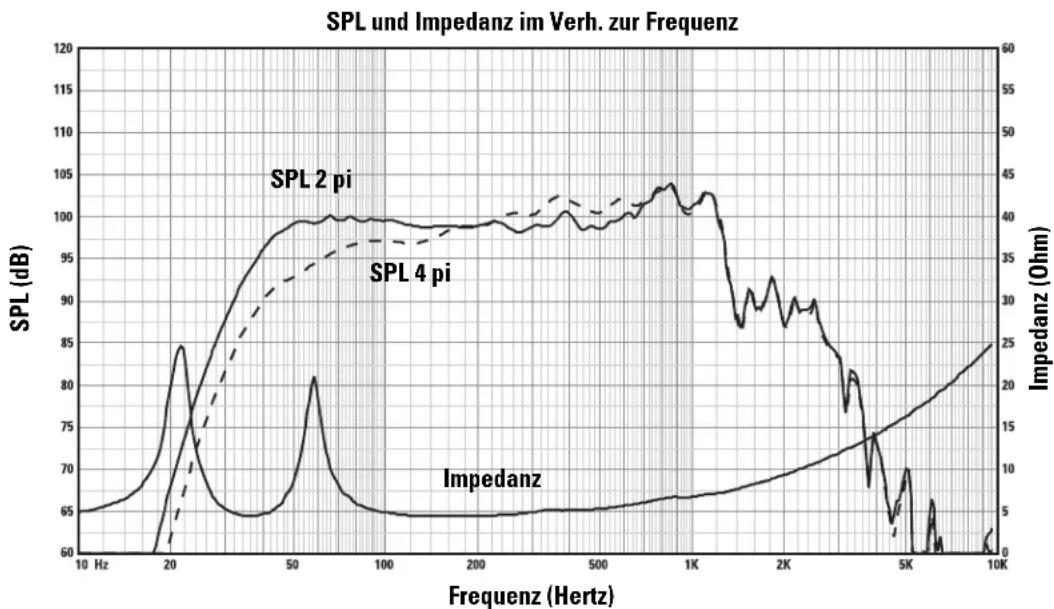

Frequenzbereich: 38 Hz - 1300 Hz (±3 dB)

Nutzbereich 30 - 1400 Hz (-10 dB)

Nominelle Abstrahlung: 100^ horizontal × 55^ vertical bei 600Hz

Maximaler Ausgang:

134,5 dB berechneter Spitzen-SPL, 1 m, Halbraum bei effektiver Nennleistung mit Rosa-Rauschen-Eingang-Crestfaktor von 6 dB, 25 - 250 Hz; 128,5 dBA berechneter kontinuierlicher Maximal-SPL, 1 m Schallquellen, die permanenten Gehörschaden verursachen können, werden in der Regel mithilfe der dBA-Skala identifiziert.

Impedanz: 4 Ohm (nominell)

3,4 Ohm min., 150 Hz

25 Ohm max., 22 Hz

Maximale Eingangslistung:

800 W eff. (100 Stunden bei Rosa-Rauschen mit einem Crestfaktor von 6 dB, 30 - 500 Hz)

1000 W eff. (2 Stunden bei Rosa-Rauschen mit einem Crestfaktor von 6 dB, 30 - 500 Hz, AES-Methode)

Empfohlene Verstärkerleistung: max. 1600 W eff. über 4 Ohm (je LF-4218)

Empfindlichkeit: 99,5 dB Halbraum, 93,5 dB Vollraum, 35 - 1000 Hz, 1 W, 1 m

Empfohlene Verarbeitung:

Untertonfrequenzfilter unter 30Hz, > 18 dB je Oktave, empfohlene maximale Crossover-Frequency: 1000 Hz. QSC DSP

Konfigurationen können im Internet unter www.qscaudio.com eingesehen werden. Parameter für alternative Verarbeitungshardware sind auf Anfrage erhältlich.

Anschlüsse:

Barrier-Strip-Schraubklemmen für Litzendraht-Querschnitt bis zu 10 AWG (5,2mm^2) . 4 Klemmen: 2 Eingangsklemmen (INPUT) und 2 parallele Ausgangsklemmen (PARALLEL OUT). Druckkammertreiber sind intern parallel verdahrtet. Für separate

Wandleranschluss müssen der blaue und der gelbe Überbrückungsdraht an der Innenseite der Klemmenbuchse entfern't werden. Das Gehäuse entsprechend markieren.

Wandler:

Zwei 15-Zoll- (381-mm-) Hochleistungs-Niederfrequenzwandler mit belufteten 4-Zoll-(100-mm-) Kupfer-Schwingspulen auf

Kapton® Schablonen. Für hohe Auslenkung/geringe Verzerrung, außerst hohe Belastbarkeit und geringe

Wärmekomprimierung und Port Compression.

Gehäuse:

Quasi-B4-Ausrichtung, Vollradius-Öffnungen, geringe Luftgeräutsche durch symmetrische Öffnungsanordnung, auf 36 Hz

abgestimmt, aus Presssspanplatten mittlerer Dichte gefertigt und stabil verstrebt. Vandalismussichere Tieftonlautsprecher-Montagebolzen.

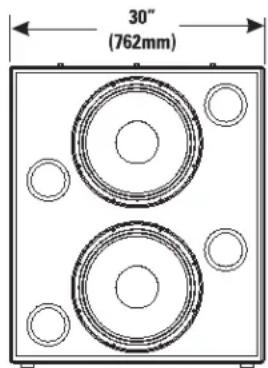

Grosse: 762 mm breit x 889 mm hoch x 508 mm tief

Gewicht: Versandgewicht 88 kg, Nettogewicht 78 kg

Garantie (nur für die USA; wenden Sie sich zwecks Garantieinformationen für andere Länder an ihren Handler oder Distributor)

Haftungsausschluss

QSC Audio Products, Inc. ist nicht für Schaden an Verständern oder anderen Geräten haftbar, die durch Fahrlösigkeit oder eine unsachgemäß Installation und/oder Verwendung desses Laufsprecherprodukts verursicht werden.

Beschränkte Dreijahresgarantie durch QSC Audio Products

QSC Audio Products, Inc. (QSC") gewährleistet, dass seine Produkte für einen Zeitraum von drei (3) Jahren ab dem Kaufdatum keine Material- und/oder Ausführungsfehler aufwiesen werden, und QSC verpflichtet sich zum Ersatz defekter Teile und zur Reparatur Funktionstgänger Produkte gemäß dieser Garantie, wenn dieser Fehler bei einer normalen Installation und unter normalen Gebrauchsbedingungen auftritt - vorausgesetzt, dass das Gerät unter Vorauszahlung der Transportkosten und zusammen mit einer Kopie des Kaufnachweises (z. b. der Kaufquittung) an unser Werk zurückgeschickt oder an eine unserer autorisierten Kundendienststellen eingeschiedt wird. Diese Garantie setzen voraus, dass die Prüfung des zurückgeschickten Produkts in unserem Ermessen einen Herstellungsdefekt zu erkennen gibt. Diese Garantie erstreckt sich auf keine Produkte, die einer unsachgemäßen oder fahrlässigen Behandlung, Unfallen oder einer unvorschriftsmäßigen Installation unterlagen, oder deren Datumcode entfern oder unkennlich gemacht wurde. QSC ist für keine Neben- und/oder Folgeschäden haftbar. Diese Garantie gewährt ihren bestimmte Rechte. Diese beschränkte Garantie ist während der Garantiezeit frei übertragbar.

Manche Kunden können je nach Rechtsprechung zusätzliche und andere Rechte besitzen.

Falls thiss Productum Export und Verkauf auerhalb der Vereingten Staaten oder deren Hoheitsgebieten hergestellt wurd, besitzt die eingeschränkte Garantie keine Gültigkeit. Die Entnerung der Seriennummer auf dieser Product oder der Kauf把这些 Products von einem nicht autorisierten Handl macht dasch degrte Garantie unwirksam. These Garantie wird gelegentlich aktualisiert. Die jeweils aktuellste Version der Garantierklarung von Osc finden Sie im Internet unter www.qsaudio.com. Sie erreichen uns Telefonisch unter [phone] (gebührenfrei in den USA und Kanada) oder im Internet unter www.qsaudio.com.
