Kinolautsprecheranlagen - Benutzerhandbuch

HF-75BX1 und HF-75BX2

Hochfrequenzkomponente

Einführung

HF-75BX1 und HF-75BX2 sind die Hochfrequenzkomponenten von Vollbereichs-Zweiweg-Leinwandkanal-Lautsprechersystemen für Hochleistungs-Kinoanwendungen. Die Komponente HF-75BX1 ist speziell für die Verwendung mit dem Niederfrequenzlautsprecher LF-3115 von QSC vorgesehen, die HF-75BX2 für den Lautsprecher LF-3215.

Das Hochfrequenzsystem HF-75BX1/X2 enthält einen großformatigen Kompressionstreiber mit 76,2-mm- (3,0-Zoll-) Sprachspule und Titanmembran, der auf einem kundenspezifischen hochfrequenten Kino-Hornlautsprecher mit einstellbarer Schwenk- und Kipphalterung montiert ist. Durch die breitwinkelige horizontale und vertikale Abstrahlung des Schalltrichters wird gewährleistet, dass der Beschallungsbereich alle Sitze im Zuschauerraum einschließt. Bei dem Schalltrichter handelt es sich um einen Wellenleiter mit geringer Verzerrung und äußerst klarer Dialogwiedergabe ohne die typische Klangverfärbung, wie sie oftmals bei konventionellen Schalltrichter-Lautsprechern auftritt. Die Einheit ist mit einem passiven Crossover ausgerüstet, das einen speziell für den LF-3115 oder LF-3215 zugeschnittenen Ausgang bietet. Eine weitere Signalverarbeitung ist nicht erforderlich.

Für eine schnelle Montage am Einsatzort sind die HF-75BX1/X2-Komponenten vormontiert. Zum Befestigen der HF-75BX1/X2 oben auf einem QSC-Niederfrequenzlautsprecher werden lediglich drei Schrauben benötigt. Gewindeeinsätze in den LF-Gehäusen und entsprechend gestanzte Lochmuster in der HF-75BX1/X2 machen die Montage am Niederfrequenzgehäuse sehr einfach.

Montage

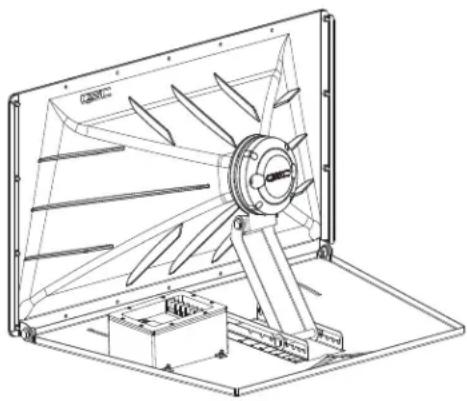

Einzelheiten zur Montage sind der Abbildung zu entnehmen. Der HF-75BX1/X2 wird mit drei 20 mm langen M8-Schrauben und Sicherungsscheiben oben auf dem LF-3115 oder LF-3215 befestigt. Diese Befestigungsteile liegen dem Niederfrequenzgehäuse beim Versand bei. Beim Einsetzen der Schrauben wird die Verwendung eines lösbaren Sicherungslacks empfohlen, um ein vibrationsbedingtes Lockern zu verhindern. Vor dem Festziehen den Schalltrichter auf dem Schwenkarm horizontal ausrichten. Die vertikale Neigung durch Verstellen der Schwenkarm-Halterung einstellen.

Die Installation von einem lizenzierten Fachtechniker gemäß der Anleitung von QSC Audio Products vornehmen lassen. Nur von QSC Audio Products, Inc. spezifizierte Befestigungskomponenten, Montagezubehör oder Halterungen verwenden. Wartungsarbeiten nur von qualifiziertem Personal ausführen lassen. Wartungsmaßnahmen sind erforderlich, wenn das Produkt auf irgendeine Weise beschädigt wurde.

ACHTUNG! Inspizieren Sie vor dem Aufstellen, Installieren, Rigging oder Aufhängen von Lautsprecherprodukten alle Befestigungsteile, Aufhängungen, Gehäuse, Wandler, Halterungen und damit in Verbindung stehenden Vorrichtungen auf eventuelle Schäden. Fehlende, korrodierte, verformte oder nicht belastbare Komponenten könnten die Stabilität der Installation, der Aufstellung oder der Gerätekombination deutlich reduzieren. Jeder Zustand dieser Art bewirkt eine erhebliche Verringerung der Sicherheit der Installation und sollte umgehend behoben werden. Verwenden Sie ausschließlich Befestigungsteile, die für die Belastungsbedingungen der Installation zugelassen und für jede potenzielle, unerwartete, kurzfristige Überlastung ausgelegt sind. Die Nennleistung der Befestigungsteile bzw. Ausrüstung darf keinesfalls überschritten werden. In Zweifelsfällen oder bei Fragen zur Installation eines Geräts sollten Sie einen qualifizierten Techniker hinzuziehen.

Die Komponente HF-75BX1/X2 ist mit Barrier-Strip-Schraubklemmen für Lautsprecher-Litzendraht mit einem maximalen Querschnitt von 10 AWG (5,3 mm ^4 ) ausgestattet.

Eingangsklemmen (INPUT)

Schließen Sie das Vollbereichs-Ausgangssignal des Verstärkers an die HF-75BX1- oder HF-75BX2-INPUT-KLEMMEN an. Achten Sie auf korrekte Polarität. Das + Signal des Verstärkers wird mit dem HF-75BX1- oder HF-75BX2-Anschluss + INPUT verbunden, das - Signal mit dem HF-75BX1- oder HF-75BX2-Anschluss - INPUT. Stets den größtmöglichen Leiterquerschnitt und die kürzeste Leiterlänge verwenden.

Hochfrequenz-Ausgangsklemmen (HF OUT)

Die Hochfrequenz-Ausgangsklemmen (HF OUT) wurden werkseitig mit dem Komprimierungstreiber verbunden Sie sollten AUSSCHLIESSLICH mit dem Komprimierungstreiber der HF-75BX1 oder HF-75BX2 verbunden sein. Achten Sie auf korrekte Polarität. Das + HF OUT-Signal wird mit dem + Eingang des Komprimierungstreibers verbunden, das - HF OUT-Signal mit dem - Eingang des Komprimierungstreibers.

Hochfrequenz-Ausgangsklemmen (LF OUT)

Die Komponente HF-75BX1 ist speziell für die Verwendung mit dem Niederfrequenzlautsprecher LF-3115 von QSC vorgesehen, die Komponente HF-75BX2 für den Lautsprecher LF-3215. Die LF OUT-Klemmen werden ab Werk mit Spade Lugs an den Leitungsdrähten abgeschlossen. Diese dürfen NUR an Niederfrequenzlautsprecher-Modell LF-3115 oder LF-3215 von QSC angeschlossen werden. Achten Sie auf korrekte Polarität. Das + LF OUT-Signal wird mit dem + Eingang des Niederfrequenzlautsprechers verbunden, das - LF OUT-Signal mit seinem - Eingang.

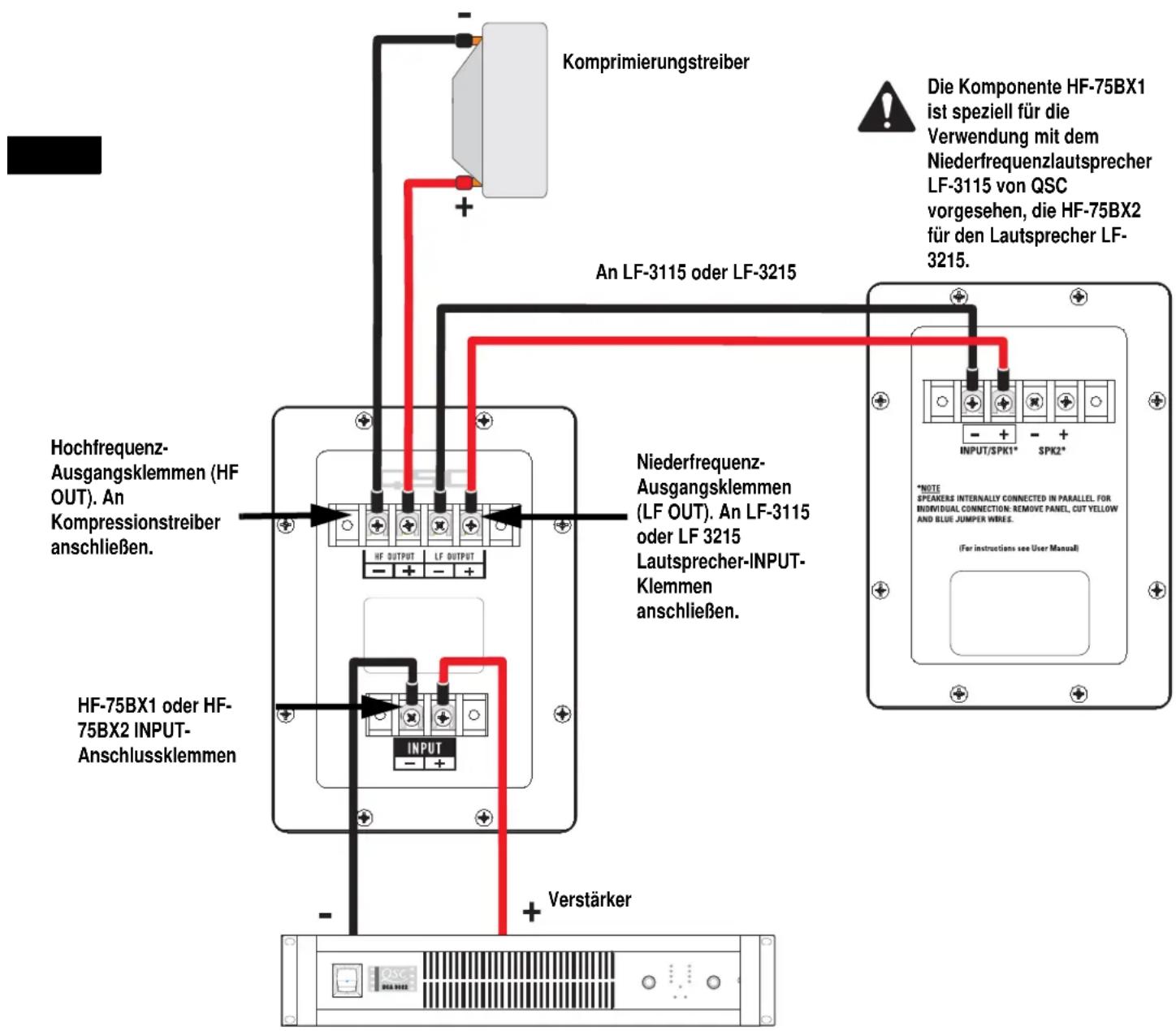

Komprimierungstreiber An LF-3115 oder LF-3215 Die Komponente HF-75BX1 ist speziell für die Verwendung mit dem Niederfrequenzlautsprecher LF-3115 von QSC vorgesehen, die HF-75BX2 für den Lautsprecher LF-3215. Hochfrequenz-Ausgangsklemmen (HF OUT). An Kompressionstreiber anschließen. Niederfrequenz-Ausgangsklemmen (LF OUT). An LF-3115 oder LF 3215 Lautsprecher-INPUT-Klemmen anschließen. HF-75BX1 oder HF-75BX2 INPUT-Anschlussklemmen INPUT + Verstärker *NOTE SPEAKERS INTERNALLY CONNECTED IN PARALLEL FOR INDIVIDUAL CONNECTION: REMOVE PANEL, CUT YELLOW AND BLUE JUMPER WIRES. (For instructions see User Manual)

Technische Daten der Komponenten HF-75BX1 und HF-75BX2 (können jederzeit ohne vorherige Mitteilung geändert werden)

Frequenzbereich: 1.300 - 16.000 Hz (-6 dB)

Nominelle Abstrahlung:

90° horizontal x +15 bis -35° vertikal (50° insgesamt, vertikale Einstellung erfolgt durch verstellbare Schwenkarm-Halterung). Die horizontale Abstrahlung kann durch Änderung der Montageposition auf dem Niederfrequenzgehäuse vor dem Festziehen der Schrauben eingestellt werden.

DI: 9,0 dB (durchschnittl. 600 bis 16.000 Hz)

Q: 8,0 (durchschnittl. 600 bis 16.000 Hz)

SPL (Spitze): HF-75BX1 mit LF-3115: 123 dB

HF-75BX2 mit LF-3215: 126 dB

Impedanz: HF-75BX1 mit LF-3115: 8 Ohm nominell

HF-75BX2 mit LF-3215: 4 Ohm nominell

Maximale Eingangsleistung: HF-75BX1 mit LF-3115: 150 W

(2 Std. 6-dB-Scheitelfaktor HF-75BX2 mit LF-3215: 300 W

Rosa-Rauschen,

50 Hz - 20 kHz, AES-Methode)

Empfindlichkeit: HF-75BX1 mit LF-3115: 95,0 dB

HF-75BX2 mit LF-3215: 97,5 dB

Crossover-Frequenz: 1.300 Hz

Anschlüsse:

Barrier-Strip-Schraubklemmen für Litzendraht-Querschnitt bis zu 10 AWG (5,2 mm²). Sechs Klemmen: Zwei Vollbereichs-Eingangsklemmen, zwei HF OUT-Klemmen (ab Werk an Komprimierungstreiber angeschlossen) und zwei LF OUT-Klemmen mit Verdrahtung ab Werk für Anschluss an QSC-Niederfrequenzlautsprecher LF-3115 oder LF-3215.

Wandler:

35-mm- (1,4-Zoll-) Ausgang, 76-mm- (3,0-Zoll-) Sprachspule, Kompressionstreiber mit Titanmembran

Befestigungsteile:

Wird mit drei 20 mm langen M8-Schrauben auf dem Niederfrequenzgehäuse LF-3115 oder LF-3215 befestigt.

Größe:

762 mm breit x 406 mm hoch x 508 mm tief

Gewicht:

16,3 kg (Versandgewicht), 11,8 kg (Nettogewicht)

Garantie (nur für die USA; wenden Sie sich zwecks Garantieinformationen für andere Länder an Ihren Händler oder Distributor)

Haftungsausschluss

QSC Audio Products, LLC ist nicht für Schäden an Verstärkern oder anderen Geräten haftbar, die durch Fahrlässigkeit oder eine unsachgemäße Installation und/oder Verwendung dieses Lautsprecherprodukts verursacht werden. Beschränkte Dreijahresgarantie durch QSC Audio Products

QSC Audio Products, LLC („QSC“) gewährleistet, dass seine Produkte für einen Zeitraum von drei (3) Jahren ab dem Kaufdatum keine Material- und/oder Ausführungsfehler aufweisen werden, und QSC verpflichtet sich zum Ersatz defekter Teile und zur Reparatur funktionsgestörter Produkte gemäß dieser Garantie, wenn dieser Fehler bei einer normalen Installation und unter normalen Gebrauchsbedingungen auftritt – vorausgesetzt, dass das Gerät unter Vorauszahlung der Transportkosten und zusammen mit einer Kopie des Kaufnachweises (z.B. der Kaufquittung) an unser Werk zurückgeschickt oder an eine unserer autorisierten Kundendienststellen eingeschickt wird. Diese Garantie setzt voraus, dass die Prüfung des zurückgeschickten Produkts in unserem Ermessen einen Herstellungsdefekt zu erkennen gibt. Diese Garantie erstreckt sich auf keine Produkte, die einer unsachgemäßen oder fahrlässigen Behandlung, Unfällen oder einer unvorschriftsmäßigen Installation unterlagen, oder deren Datumscode entfernt oder unkenntlich gemacht wurde. QSC ist für keine Neben- und/oder Folgeschäden haftbar. Diese Garantie gewährt Ihnen bestimmte Rechte. Diese beschränkte Garantie ist während der Garantiezeit frei übertragbar.

Manche Kunden können je nach Rechtsprechung zusätzliche und andere Rechte besitzen.

Falls dieses Produkt zum Export und Verkauf außerhalb der Vereinigten Staaten oder deren Hoheitsgebieten hergestellt wurde, besitzt diese eingeschränkte Garantie keine Gültigkeit. Die Entfernung der Seriennummer auf diesem Produkt oder der Kauf dieses Produkts von einem nicht autorisierten Händler macht diese beschränkte Garantie unwirksam. Diese Garantie wird gelegentlich aktualisiert. Die jeweils aktuellste Version der Garantieerklärung von QSC finden Sie im Internet unter www.qscaudio.com. Sie erreichen uns telefonisch unter [phone] (gebührenfrei in den USA und Kanada) oder im Internet unter www.qscaudio.com.

Kontaktaufnahme mit QSC Audio Products

Postanschrift: QSC Audio Products, LLC

1675 MacArthur Boulevard

Costa Mesa, CA 92626-1468 USA

Telefonnummern:

Verkauf und Marketing [phone] oder gebührenfrei (nur in den USA) [phone]

Kundendienst [phone] oder gebührenfrei (nur in den USA) [phone]

Fax-Nummern:

Verkauf und Marketing (Fax) [phone]

Kundendienst (Fax) [phone]

Internet:www.qscaudio.com

E-Mail:[e-mail]

QSC Audio Products, LLC 1675 MacArthur Boulevard Costa Mesa, California 92626 USA ©2003, 2004, "QSC" und das QSC-Logo sind beim US-Patent- und Markenamt angemeldet.
