BEDIENUNGSANLEITUNG HF-63X2 QSC

Kinolautsprecheranlagen - Benutzerhandbuch

HF-63X1 und HF-63X2

Hochfrequenzkomponente

Einführung

HF-63X1 und HF-63X2 sind die Hochfrequenzkomponenten von Vollbereichs-Zweiweg-Leinwandkanal-Lautsprechersystemen für Hochleistungs-Kinoanwendungen. Die Komponente HF-63X1 ist speziell für die Verwendung mit dem Niederfrequenzlautsprecher LF-3115 von QSC vorgesehen, die HF-63X2 für den Lautsprecher LF-3215.

Die im Großformat ausgelegte Hochfrequenzanlage HF-63X1/X2 umfasst einen 2,5-Zoll-(63,4-mm-) Titan-Komprimierungstreiber, der auf einem speziell konstruierten Kino-Schalltrichter mit verstellbarer Schwenkarm-Halterung befestigt ist. Durch die breitwinkelige horizontale und vertikale Abstrahlung des Schalltrichters wird gewährleistet, dass der Beschallungsbereich alle Sitze im Zuschauerraum einschließt. Bei dem Schalltrichter handelt es sich um einen Wellenleiter mit geringer Verzerrung und äußerst klarer Dialogwiedergabe ohne die typische Klangverfärbung, wie sie oftmals bei konventionellen Schalltrichter-Lautsprechern auftritt. Die Einheit ist mit einem passiven Crossover ausgerüstet, das einen speziell für den LF-3115 oder LF-3215 zugeschnittenen Ausgang bietet. Eine weitere Signalverarbeitung ist nicht erforderlich.

Für eine schnelle Montage am Einsatzort sind die HF-63X1/X2-Komponenten vormontiert. Zum Befestigen der HF-63X1/X2 oben auf einem QSC-Niederfrequenzlautsprecher werden lediglich drei Schrauben benötigt. Gewindeeinsätze in den LF-Gehäusen und entsprechend gestanzte Lochmuster in der HF-63X1/X2 machen die Montage am Niederfrequenzgehäuse sehr einfach.

Montage

Einzelheiten zur Montage sind der Abbildung zu entnehmen. Die Komponente HF-63X1/X2 wird mit drei Schrauben (5/16-18, 19 mm lang) und Federringen auf dem LF-3115 oder LF-3215 befestigt. Diese Befestigungsteile liegen dem Niederfrequenzgehäuse beim Versand bei. Beim Einsetzen der Schrauben wird die Verwendung eines lösbaren Sicherungslacks empfohlen, um ein vibrationsbedingtes Lockern zu verhindern. Vor dem Festziehen den Schalltrichter auf dem Schwenkarm horizontal ausrichten. Die vertikale Neigung durch Verstellen der Schwenkarm-Halterung einstellen.

Die Installation von einem lizenzierten Fachtechniker gemäß der Anleitung von QSC Audio Products vornehmen lassen. Nur von QSC Audio Products, Inc. spezifizierte Befestigungskomponenten, Montagezubehör oder Halterungen verwenden. Wartungsarbeiten nur von qualifiziertem Personal ausführen lassen. Wartungsmaßnahmen sind erforderlich, wenn das Produkt auf irgendeine Weise beschädigt wurde.

ACHTUNG! Inspizieren Sie vor dem Aufstellen, Installieren, Rigging oder Aufhängen von Lautsprecherprodukten alle Befestigungsteile, Aufhängungen, Gehäuse, Wandler, Halterungen und damit in Verbindung stehenden Vorrichtungen auf eventuelle Schäden. Fehlende, korrodierte, verformte oder nicht belastbare Komponenten könnten die Stabilität der Installation, der Aufstellung oder der Gerätekombination deutlich reduzieren. Jeder Zustand dieser Art bewirkt eine erhebliche Verringerung der Sicherheit der Installation und sollte umgehend behoben werden. Verwenden Sie ausschließlich Befestigungsteile, die für die Belastungsbedingungen der Installation zugelassen und für jede potenzielle, unerwartete, kurzfristige Überlastung ausgelegt sind. Die Nennleistung der Befestigungsteile bzw. Ausrüstung darf keinesfalls überschritten werden. In Zweifelsfällen oder bei Fragen zur Installation eines Geräts sollten Sie einen qualifizierten Techniker hinzuziehen.

Die Komponente HF-63X1/X2 ist mit Barrier-Strip-Schraubklemmen für Lautsprecher-Litzendraht mit einem maximalen Querschnitt von 10 AWG (5,3 mm ^4 ) ausgestattet.

Eingangsklemmen (INPUT)

Schließen Sie das Vollbereichs-Ausgangssignal des Verstärkers an die HF-63X1- oder HF-63X2-INPUT-KLEMMEN an. Achten Sie auf korrekte Polarität. Das + Signal des Verstärkers wird mit dem HF-63X1- oder HF-63X2-Anschluss + INPUT verbunden, das - Signal mit dem HF-63X1- oder HF-63X2-Anschluss - INPUT. Stets den größtmöglichen Leiterquerschnitt und die kürzeste Leiterlänge verwenden.

Hochfrequenz-Ausgangsklemmen (HF OUT)

Die Hochfrequenz-Ausgangsklemmen (HF OUT) wurden werkseitig mit dem Komprimierungstreiber verbunden Sie sollten AUSSCHLIESS-LICH mit dem Komprimierungstreiber der HF-63X1 oder HF-63X2 verbunden sein. Achten Sie auf korrekte Polarität. Das + HF OUT-Signal wird mit dem + Eingang des Komprimierungstreibers verbunden, das - HF OUT-Signal mit dem - Eingang des Komprimierungstreibers.

Hochfrequenz-Ausgangsklemmen (LF OUT)

Die Komponente HF-63X1 ist speziell für die Verwendung mit dem Niederfrequenzlautsprecher LF-3115 von QSC vorgesehen, die Komponente HF-63X2 für den Lautsprecher LF-3215. Die LF OUT-Klemmen werden ab Werk mit Spade Lugs an den Leitungsdrähten abgeschlossen. Diese dürfen NUR an Niederfrequenzlautsprecher-Modell LF-3115 oder LF-3215 von QSC angeschlossen werden. Achten Sie auf korrekte Polarität. Das + LF OUT-Signal wird mit dem + Eingang des Niederfrequenzlautsprechers verbunden, das - LF OUT-Signal mit seinem - Eingang.

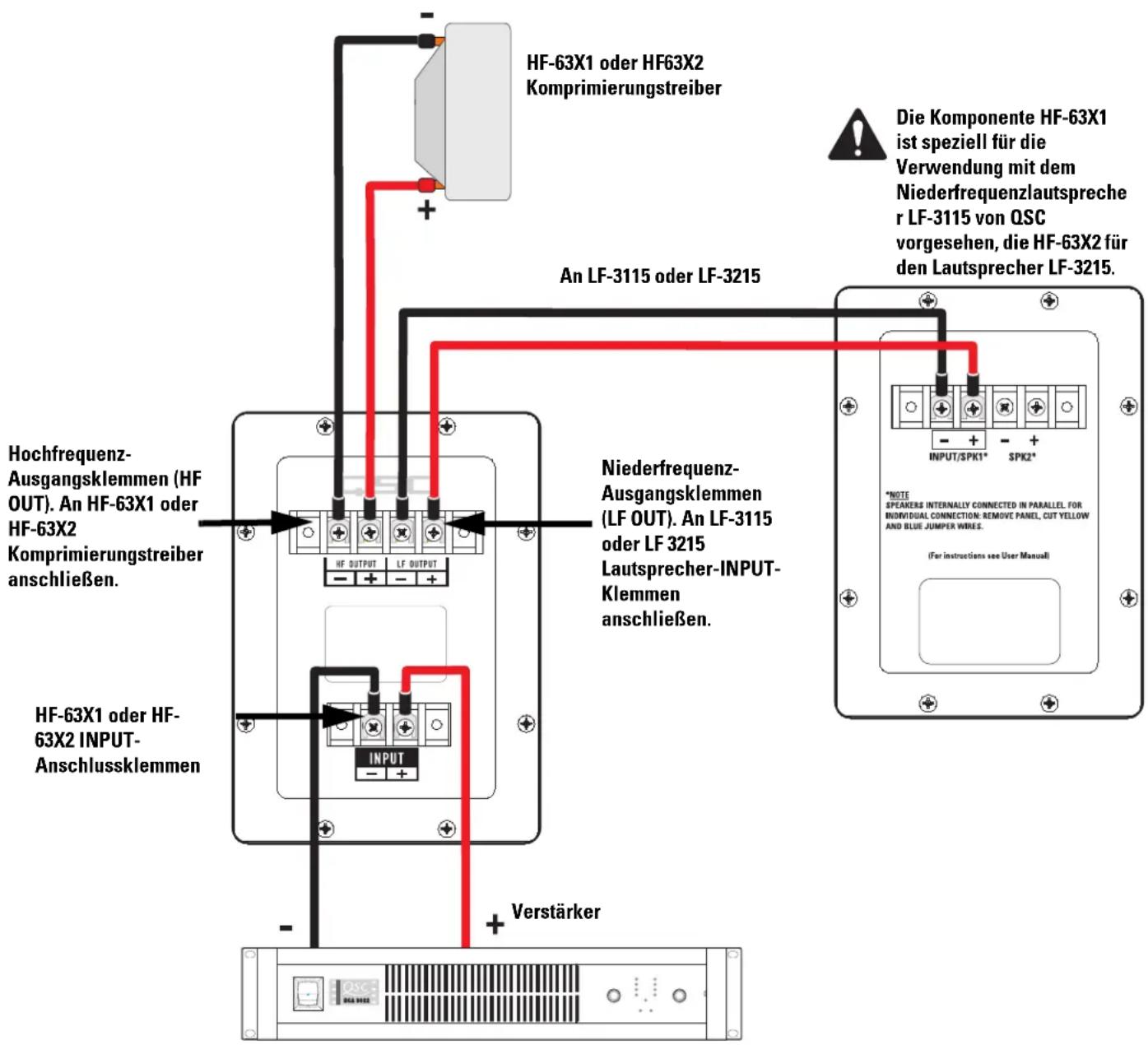

HF-63X1 oder HF63X2 Komprimierungstreiber An LF-3115 oder LF-3215 Die Komponente HF-63X1 ist speziell für die Verwendung mit dem Niederfrequenzlautsprecher LF-3115 von QSC vorgesehen, die HF-63X2 für den Lautsprecher LF-3215. Hochfrequenz-Ausgangsklemmen (HF OUT). An HF-63X1 oder HF-63X2 Komprimierungstreiber anschließen. Niederfrequenz-Ausgangsklemmen (LF OUT). An LF-3115 oder LF 3215 Lautsprecher-INPUT-Klemmen anschließen. HF-63X1 oder HF- 63X2 INPUT- Anschlussklemmen INPUT Verstärker *NOTE SPEAKERS INTERNALLY CONNECTED IN PARALLEL FOR INDIVIDUAL CONNECTION: REMOVE PANEL, CUT YELLOW AND BLUE JUMPER WIREE. (For instructions see User Manual)

Technische Daten der Komponenten HF-63X1 und HF-63X2 (können jederzeit ohne vorherige Mitteilung geändert werden)

Frequenzbereich: 1.300 - 16.000 Hz (-6 dB)

Nominelle Abstrahlung:

90° horizontal x +15 bis -35° vertikal (50° insgesamt, vertikale Einstellung erfolgt durch verstellbare Schwenkarm-Halterung). Die horizontale Abstrahlung kann durch Änderung der Montageposition auf dem Niederfrequenzgehäuse vor dem Festziehen der Schrauben eingestellt werden.

DI: 9,0 dB (durchschnittl. 600 bis 16.000 Hz)

0: 8,0 (durchschnittl. 600 bis 16.000 Hz)

SPL (Spitze): HF-63X1 mit LF-3115: 123 dB

HF-63X2 mit LF-3215: 126 dB

Impedanz: HF-63X1 mit LF-3115: 8 Ohm nominell

HF-63X2 mit LF-3215: 4 Ohm nominell

Maximale Eingangsleistung: HF-63X1 mit LF-3115: 150 W

(2 Stunden EIA 426B) HF-63X2 mit LF-3215: 300 W

Empfindlichkeit: HF-63X1 mit LF-3115: 95,0 dB

HF-63X2 mit LF-3215: 97,5 dB

Crossover-Frequenz: 1.300 Hz

Anschlüsse:

Barrier-Strip-Schraubklemmen für Litzendraht-Querschnitt bis zu 10 AWG (5,2 mm²). Sechs Klemmen: Zwei Vollbereichs-Eingangsklemmen, zwei HF OUT-Klemmen (ab Werk an Komprimierungstreiber angeschlossen) und zwei LF OUT-Klemmen mit Verdrahtung ab Werk für Anschluss an QSC-Niederfrequenzlautsprecher LF-3115 oder LF-3215.

Wandler:

1,5-Zoll- (38-mm-) Ausgang, 2,5-Zoll- (63,5-mm-) Titan-Komprimierungstreiber.

Befestigungsteile:

Befestigung auf dem Niederfrequenzgehäuse LF-3115 oder LF-3215 mit drei Schrauben (5/16-18, 19 mm lang)

Größe:

762 mm breit x 406 mm hoch x 508 mm tief

Gewicht:

Versandgewicht: 22,7 kg Nettogewicht: 18,4 kg
