Tipo de producto	Altavoz de alta frecuencia (componente de sistema de cine)
Marca	QSC
Modelo	HF-63X2
Rango de frecuencia	1 300 - 16 000 Hz (-6 dB)
Cobertura nominal	90° horizontal x 50° vertical (+15° a -35°, ajustable)
Índice de directividad (Q)	9 dB (promedio 600-16000 Hz), Q = 8
Nivel sonoro máximo	126 dB (con LF-3215)
Impedancia nominal	4 ohmios (con LF-3215)
Potencia de entrada máxima	300 W (2 horas, EIA 426B, con LF-3215)
Sensibilidad	97,5 dB (con LF-3215)
Frecuencia del filtro pasivo	1 300 Hz
Transductor	Etapa de ataque de compresión con diafragma de titanio de 63,5 mm, salida de 38 mm
Conectores	Regleta de 6 terminales (INPUT, HF OUT, LF OUT), acepta cables hasta #10 AWG
Dimensiones (An x Al x Pr)	762 x 406 x 508 mm
Peso neto	18,4 kg
Peso bruto	22,7 kg
Alimentación	Pasiva (requiere amplificador externo)
Fijación	Montaje sobre la parte superior de los subwoofers LF-3115/LF-3215 con 3 pernos 5/16-18
Material de la bocina	Guía de ondas de baja distorsión
Mantenimiento	Inspeccionar regularmente la tornillería y el equipo de suspensión; usar grasa para roscas
Seguridad	Nunca exceder las especificaciones nominales; confiar las reparaciones a personal calificado
Piezas de repuesto	Etapa de ataque de compresión reemplazable; contactar a QSC para las piezas
Garantía	Consultar el manual o el sitio web de QSC
Información general	Uso previsto: sistemas de cine de alto rendimiento; compatible con LF-3215

Preguntas frecuentes - HF-63X2 QSC

¿Cómo instalar el HF-63X2 en el subwoofer LF-3215?

Fije el HF-63X2 en la parte superior del LF-3215 usando tres pernos 5/16-18 de 19 mm de largo con arandelas de seguridad. Use grasa para roscas para evitar que se aflojen. Oriente la bocina antes de apretar.

¿Qué cables usar para la conexión?

Use conductores trenzados de hasta #10 AWG (5,3 mm²). Respete la polaridad: señales + y - del amplificador hacia los terminales INPUT.

¿Cuál es la impedancia del HF-63X2 con el LF-3215?

La impedancia nominal es de 4 ohmios.

¿Qué potencia de amplificación se recomienda?

La potencia de entrada máxima es de 300 W (EIA 426B, 2 horas). Use un amplificador adecuado para la impedancia de 4 ohmios.

¿Puedo usar el HF-63X2 sin subwoofer?

No, el HF-63X2 está diseñado para usarse exclusivamente con el subwoofer LF-3215 de QSC. El filtro pasivo integrado está optimizado para esta combinación.

¿Cómo ajustar la orientación de la bocina?

La orientación horizontal (panorámica) se ajusta girando el módulo antes de apretar los pernos. La inclinación vertical se ajusta mediante el soporte ajustable (+15° a -35°).

¿Cuál es la cobertura de sonido del HF-63X2?

La cobertura nominal es de 90° horizontal y 50° vertical (de +15° a -35°).

¿Qué hacer si el sonido está distorsionado?

Verifique las conexiones (polaridad, cables), el estado del diafragma y asegúrese de que el amplificador no esté recortando. Si el problema persiste, contacte a un técnico calificado.

¿Cómo mantener el HF-63X2?

Inspeccione regularmente la tornillería y el equipo de suspensión. Limpie el exterior con un paño seco. No use productos químicos agresivos.

¿Dónde encontrar el manual de usuario completo?

El manual está disponible gratuitamente para descargar en notice-facile.com en formato PDF. También puede contactar a QSC para una versión impresa.

MANUAL DE USUARIO HF-63X2 QSC

Manual del usuario de los sistemas de altavoces para salas de cine

HF-63X1 y HF-63X2

Componente de alta frecuencia

Introducción

Los modelos HF-63X1 y HF-63X2 son los componentes de alta frecuencia de los sistemas de altavoz bidireccional de intervalo completo, para canal de pantalla, para aplicaciones cinematográficas de alto rendimiento. El HF-63X1 está diseñado específicamente para uso con el altavoz de baja frecuencia LF-3115 de QSC mientras que el HF-63X2 está diseñado para el altavoz LF-3215.

El sistema HF-63X1/X2 de alta frecuencia tiene un formato grande, un excitador de compresión con diafragma de titanio de 2.5" (63.5mm) montado en un cuerno cinematográfico de alta frecuencia de diseño bajo especificaciones con un soporte de movimiento horizontal y vertical ajustable. El cuerno tiene amplios ángulos de cobertura horizontal y vertical para asegurar la cobertura de cada asiento del auditorio. El cuerno es una guíaonda de baja deformación que proporciona un diálogo altamente articulado sin la coloración asociada con los altavoces de cuerno convencionales. Equipado con un cruce pasivo que proporciona una salida bajo especificaciones para los altavoces LF-3115 o LF-3215, no requiere un procesamiento adicional de la señal.

Los componentes del sistema HF-63X1/X2 vienen ya montados para reducir el tiempo de montaje en el campo. Todo lo que se requiere es tres pernos para fijar el HF-63X1/X2 a la parte superior de un altavoz QSC de baja frecuencia. Los insertos roscados en las cajas LF y el patrón coincidente de orificio perforado en el HF-63X1/X2 facilitan el montaje a la caja de baja frecuencia.

Montaje

Vea la información sobre el montaje en la ilustración. El HF-63X1/X2 se conecta a la parte superior del altavoz LF-3115 o LF-3215 con tres pernos de 5/16-18, de 0.75" de largo, con arandelas de bloqueo. Este herraje se envía instalado en la caja de baja frecuencia. Recomendamos el uso de un compuesto duradero para fijación de roscas al instalar los pernos para evitar que se aflojen debido a la vibración. Oriente el cuerno en el plano horizontal antes de apretarlo. Ajuste la posición vertical con el soporte de ajuste.

Instale de acuerdo con las instrucciones de QSC Audio Products y de un ingeniero profesional con la debida licencia. Sólo use piezas, montajes, accesorios y soportes especificados por QSC Audio Products, Inc. Refiera todo el servicio a personal calificado. Cuando el aparato haya sido dañado de alguna manera, es necesario proporcionarle servicio.

¡ADVERTENCIA! Antes de colocar, instalar, montar o suspender cualquier producto de altavoz, inspeccione todo el equipo físico, la suspensión, las cajas, los transductores, los soportes y el equipo asociado para detectar la existencia de daños. Cualquier componente faltante, corroído, deformado, o sin carga nominal podría reducir significativamente la resistencia de la instalación, la colocación o la configuración. Cualquier condición de este tipo reduce gravemente la seguridad de la instalación y debe corregirse de inmediato. Use sólo herraje que esté clasificado para las condiciones de carga de la instalación y cualquier carga excesiva a corto plazo inesperada posible. Nunca exceda el valor nominal del equipo físico ni del dispositivo. Consulte a un ingeniero profesional con la debida licencia cuando surjan dudas o preguntas referentes a la instalación física del equipo.

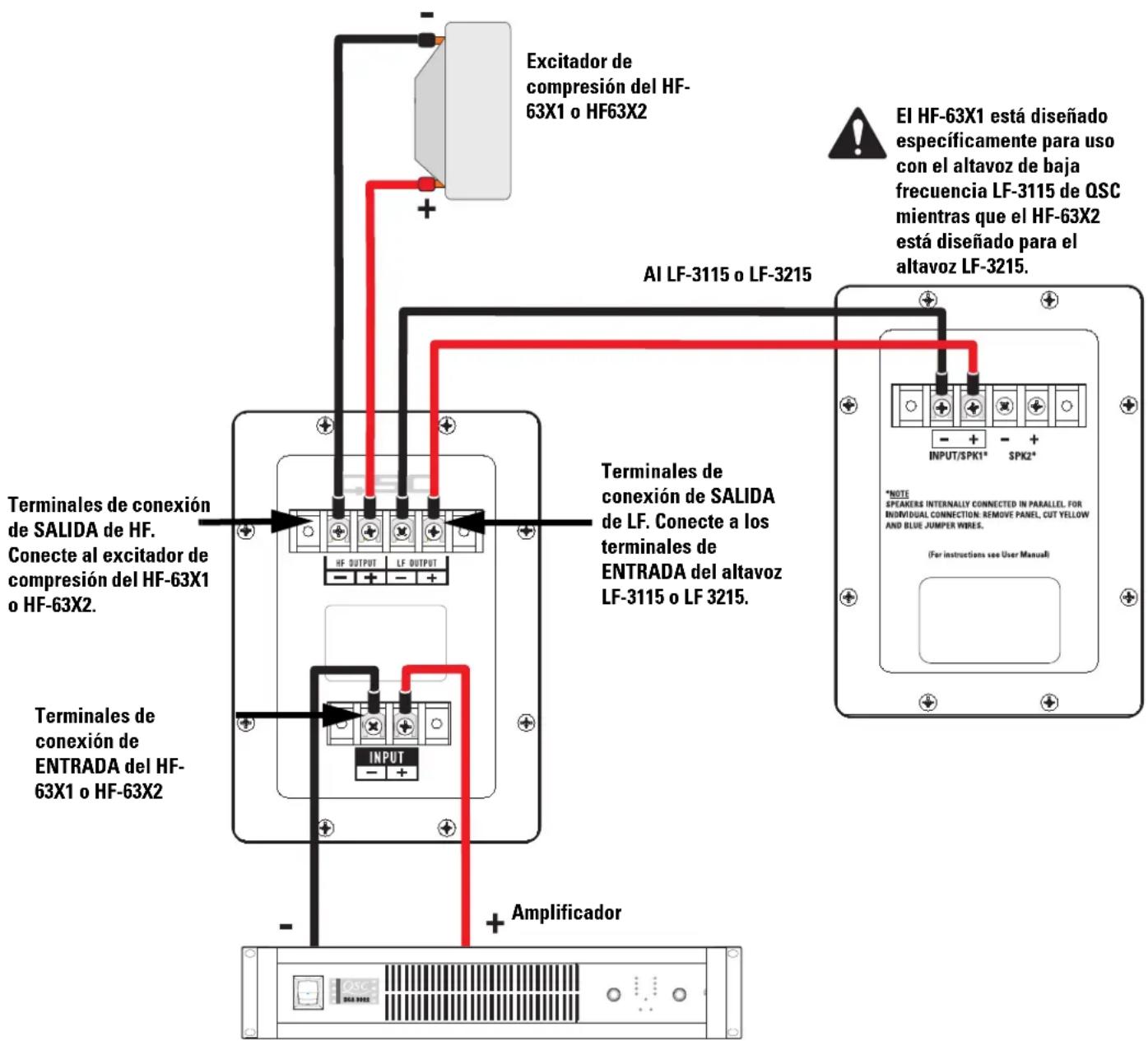

El HF-63X1/X2 tiene terminales de tornillo de barra protectora que aceptan alambre trenzado de calibre de hasta #10 AWG (5.3mm ^2 ) para altavoces.

Terminales de ENTRADA

Conecte la señal de salida de intervalo completo del amplificador a los terminales de ENTRADA del HF-63X1 o HF-63X2. Observe la polaridad correcta; la señal + del amplificador a la ENTRADA + del HF-63X1 o HF-63X2, y la señal - del amplificador a la ENTRADA - del HF-63X1 o HF-63X2. Use el alambre de calibre más grande y de longitud más corta para la aplicación.

Terminales de SALIDA de HF

Los terminales de SALIDA de HF se conectan en fábrica al excitador de compresión. Estos terminales SÓLO deben conectarse al excitador de compresión del HF-63X1 o HF-63X2. Observe la polaridad apropiada; la señal SALIDA de HF + a la entrada + del excitador de compresión, y la señal SALIDA DE HF - a la entrada - del excitador de compresión.

Terminales de SALIDA de LF

El HF-63X1 está diseñado específicamente para uso con el altavoz de baja frecuencia LF-3115 de QSC mientras que el HF-63X2 está diseñado para el altavoz LF-3215. Los terminales de SALIDA DE LF están terminados en la fábrica a conductores con orejetas planas. Éstos SÓLO deben conectarse al altavoz de baja frecuencia modelo LF-3115 o modelo LF-3215 de QSC. Observe la polaridad apropiada; la señal SALIDA DE LF + a la entrada + del altavoz de baja frecuencia, y la señal SALIDA de LF - a la entrada - del altavoz de baja frecuencia.

Especificaciones del HF-63X1 y HF-63X2 (sujetas a cambiar sin previo aviso)

Intervalo de frecuencias: 1,300 - 16,000 Hz (-6 dB)

Cobertura nominal:

90° horizontal X +15 a -35° vertical (50° total), el montaje ajustable permite ajustes en el plano vertical. El plano horizontal se puede ajustar alterando la posición de montaje de la caja de baja frecuencia antes de apretar los pernos.

DI: 9.0 dB (600 a 16,000 Hertz como promedio)

Q: 8.0 (600 a 16,000 Hertz como promedio)

SPL (pico): HF-63X1 con LF-3115: 123 dB

HF-63X2 con LF-3215: 126 dB

Impedancia: HF-63X1 con LF-3115: 8 ohmios, nominal

HF-63X2 con LF-3215: 4 ohmios, nominal

Potencia máxima de entrada: HF-63X1 con LF-3115: 150 W

(2 horas EIA 426B) HF-63X2 con LF-3215: 300 W

Sensibilidad: HF-63X1 con LF-3115: 95.0 dB

HF-63X2 con LF-3215: 97.5 dB

Frecuencia de cruce: 1,300 Hz

Conectores:

Los terminales de tornillo de barra protectora aceptan alambre trenzado de hasta #10 AWG. Seis terminales: dos terminales de entrada de intervalo completo, dos terminales de SALIDA de HF (cableados en fábrica al excitador de compresión), y dos terminales de SALIDA de LF con cableado suministrado en la fábrica para conexión al altavoz de baja frecuencia LF-3115 o LF-3215 de OSC.

Transductores:

Excitador de compresión con diafragma de titanio 2.5" (63.5mm), 1.5" (38mm) de salida.

Herraje de montaje:

Se conecta en la parte superior de la caja de baja frecuencia LF-3115 o LF-3215 mediante tres pernos de 5/16"-18 x 3/4" de largo.

Tamaño:

30" de ancho X 16" de alto X 20" de profundidad (762mm X 406mm X 508mm)

Peso:

50 libras (envío), 40 libras (neto, 22.7/18.4 kilogramos
