SC-412 - Vocero QSC - Manual de uso y guía de instrucciones gratis

Tipo de producto	Sistema de altavoces de cine biamplificado de dos vías
Componentes	HF-75 (componente de alta frecuencia) + LF-4115 (altavoz de baja frecuencia)
Rango de frecuencia del sistema	33 Hz a 16 kHz
Dimensiones (An x Al x Pr)	762 mm x 863 mm x 508 mm (HF-75 sobre LF-4115)
Peso neto total	56,4 kg (HF-75: 18,4 kg, LF-4115: 38 kg)
Impedancia nominal (LF)	4 ohmios
Impedancia mínima (HF)	8 ohmios a 3 kHz
Sensibilidad (LF)	93,5 dB (semiespacio, 1 W/1 m)
Sensibilidad (HF)	108 dB (semiespacio, 1 W/1 m)
Potencia admisible (LF)	400 W RMS (8 h), 600 W RMS (2 h)
Potencia admisible (HF)	60 W RMS (100 h), 80 W RMS (2 h)
Nivel de presión sonora máx. (LF)	127 dB a 1 m (semiespacio)
Nivel de presión sonora máx. (HF)	133 dB a 1 m (semiespacio)
Funciones principales	Bocina guía de ondas de amplia cobertura (90°H x 50°V), protección HF integrada (limitador, filtrado DC), ecualización integrada, ajuste panorámico e inclinación, altavoz LF con puertos redondeados para baja turbulencia
Mantenimiento y limpieza	Limpiar el exterior con un paño seco que no suelte pelusa. No usar productos abrasivos ni disolventes.
Seguridad	No suspender, balancear ni montar el altavoz. Mantener los niveles de sonido por debajo de los umbrales de peligro auditivo. Utilizar solo equipo de montaje adecuado para la carga. Confiar cualquier reparación a un técnico calificado.
Piezas de repuesto y reparabilidad	Los componentes (etapa de ataque, transductor, red) están disponibles a través del servicio al cliente de QSC. Las reparaciones deben ser realizadas por un centro autorizado.
Información general	Garantía limitada de 3 años (EE. UU.). Fabricado por QSC Audio Products, Costa Mesa, CA, EE. UU. Cumple con las normas CEI. Se requiere el uso de un filtro activo obligatorio para el HF.

Preguntas frecuentes - SC-412 QSC

¿Cómo instalar el HF-75 sobre el LF-4115?

Fije el HF-75 en la parte superior del LF-4115 usando tres pernos 5/16-18 de 19 mm de largo con arandelas de seguridad. Use grasa para roscas para evitar que se aflojen debido a las vibraciones. Ajuste la orientación horizontal antes de apretar, luego ajuste la inclinación vertical mediante el soporte.

¿Qué cables usar para la conexión?

Use cables de altavoz trenzados de hasta #10 AWG (5,3 mm²). Conecte la señal del amplificador a los terminales HF INPUT (respete la polaridad: + con +, - con -). Los terminales HF OUTPUT están precableados a la etapa de ataque y no deben modificarse.

¿Puedo conectar el HF-75 directamente a un amplificador sin filtro?

No. El HF-75 no contiene un filtro pasivo. Debe aplicar solo una señal de alta frecuencia (cortada por debajo de 700 Hz, 24 dB/octava) mediante un filtro activo o un procesador. Aplicar una señal de rango completo dañaría la etapa de ataque.

¿Cómo conectar dos LF-4115 en paralelo?

Use los terminales OUTPUT del primer LF-4115 para conectar el segundo en paralelo. Asegúrese de que el amplificador pueda soportar una carga de 2 ohmios (dos altavoces de 4 ohmios en paralelo). Respete la polaridad.

¿Cuál es el nivel de sonido máximo seguro?

El sistema puede producir hasta 133 dB SPL a 1 m. La exposición prolongada a niveles superiores a 85 dBA puede causar daños auditivos irreversibles. Use protectores auditivos en áreas de alto volumen.

¿Cómo ajustar la cobertura de la bocina HF?

La cobertura nominal es de 90° horizontal y +15° a -35° vertical (50° total). Para un ajuste vertical, use el soporte ajustable. Para el horizontal, afloje los pernos de fijación, oriente la bocina y luego vuelva a apretar.

¿Qué hacer en caso de sobrecalentamiento o protección?

El HF-75 incorpora un limitador de potencia y protección contra señales DC. Si el sonido se distorsiona o se detiene, reduzca el volumen y verifique los cables. Espere a que el sistema se enfríe antes de volver a usarlo. Si el problema persiste, contacte al servicio al cliente de QSC.

¿Cuál es la garantía del SC-412?

QSC ofrece una garantía limitada de 3 años a partir de la fecha de compra, que cubre defectos de fabricación y materiales. Se aplica en EE. UU.; para otros países, consulte a su distribuidor. La garantía se anula si se retira el número de serie o si el producto se compra a un distribuidor no autorizado.

¿Puedo suspender el LF-4115?

No. El altavoz LF-4115 no está diseñado para ser suspendido, balanceado ni montado. Una instalación no conforme puede causar lesiones graves. Use solo las fijaciones especificadas por QSC.

¿Dónde puedo encontrar las configuraciones de procesador recomendadas?

Las configuraciones para los procesadores de campo sonoro digital QSC están disponibles en el sitio www.qscaudio.com. Para otras marcas, contacte al servicio al cliente de QSC para obtener los parámetros.

MANUAL DE USUARIO SC-412 QSC

Manual del usuario de los sistemas de altavoces para salas de cine

Componente de alta frecuencia HF-75

Introducción

El HF-75 es el componente de alta frecuencia de los altavoces bidirecciones SC-412 y SC-422 de canal de pantalla biamplificada, para aplicaciones cinematográficas de alto rendimiento. El sistema se envía como dos componentes separados: el sistema de alta frecuencia HF-75 y el sistema de woofer LF-4115 o LF-4215.

El sistema HF-75 de alta frecuencia tiene un formato grande, un excitador de compresión con diafragma de titanio de 3" (75 mm) montado en un cuerno cinematográfico de alta frecuencia de diseño bajo especificaciones con un soporte de movimiento horizontal y vertical ajustable. El cuerno tiene amplios ángulos de cobertura horizontal y vertical para asegurar la cobertura de cada asiento del auditorio. El cuerno es una guiaonda de baja deformación que proporciona un diálogo altamente articulado sin la coloración de "bocina" asociada con los altavoces de cuerno convencionales.

El HF-75 incluye protección del excitador y una red de ecualización. Los capacitores de bloqueo de CC protegen contra señales de CC o de baja frecuencia que probablemente destruirían un excitador no protegido. El circuito limitador de potencia protege al excitador contra las sobrecargas, y un filtro de corrección de respuesta suaviza la respuesta de frecuencia de la combinación cuerno/excitador. El excitador y la red de ecualización proporcionan una operación más confiable, asegurando la continuación del espectáculo.

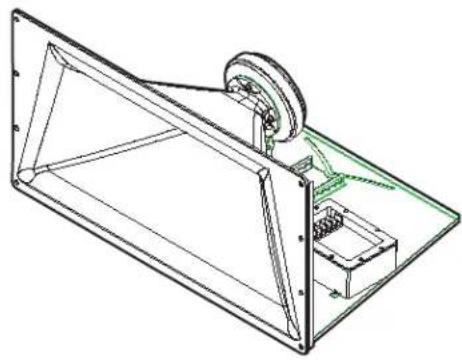

Los componentes del sistema HF-75 vienen ya montados para reducir el tiempo de montaje en el campo. Tres pernos es todo lo que se requiere para fijar el HF-75 en la parte superior de la caja del sistema de baja frecuencia.

Montaje

Vea la información sobre el montaje en la ilustración. El HF-75 se conecta en la parte superior del LF-4115 o LF-4215 con tres pernos de 5/16-18, de 0,75" de largo, con arandelas de fijación. Recomendamos el uso de un compuesto duradero para fijación de roscas al instalar los pernos para evitar que se aflojen debido a la vibración. Oriente el cuerno en el plano horizontal antes de apretarlo. Ajuste la posición vertical con el soporte de ajuste.

Instale de acuerdo con las instrucciones de QSC Audio Products y de un ingeniero profesional con la debida licencia. Sólo use piezas, montajes, accesorios o soportes especificados por QSC Audio Products, Inc. Refiera todo el servicio a personal calificado. Cuando el aparato haya sido dañado de alguna manera, es necesario proporcionarle servicio.

¡ADVERTENCIA! Antes de colocar, instalar, montar o suspender cualquier producto de altavoz, inspeccione todo el equipo físico, la suspensión, los armarios, los transductores, los soportes y el equipo asociado para detectar la existencia de daños. Cualquier componente faltante, corroído, deformado, o sin carga nominal podría reducir significativamente la resistencia de la instalación, la colocación o la configuración. Cualquier condición de este tipo reduce gravemente la seguridad de la instalación y debe corregirse de inmediato. Use sólo herraje que esté clasificado para las condiciones de carga de la instalación y cualquier posible carga excesiva a corto plazo inesperada. Nunca exceda el valor nominal del equipo físico ni del dispositivo. Consulte a un ingeniero profesional con la debida licencia cuando surjan dudas o preguntas referentes a la instalación física del equipo.

El HF-75 tiene terminales de tornillo de barra protectora que aceptan alambre trenzado de calibre de hasta #10 AWG para altavoces.

Terminales de ENTRADA de HF

Conecte la señal de salida del amplificador en los terminales de ENTRADA de HF del altavoz. Observe la polaridad adecuada; amplificador + señal al altavoz + ENTRADA de HF, amplificador - señal al altavoz - ENTRADA de HF. Use el alambre de calibre más grande y de longitud más corta para la aplicación.

¡NOTA! Mantenga la polaridad adecuada en la conexión del altavoz en todo el sistema para obtener el máximo rendimiento. ¡No aplique una señal de intervalo total al HF-75! No hay cruce en el HF-75, sólo una red de compensación/demora. Todo el procesamiento de señales requerido debe hacerse antes del HF-75.

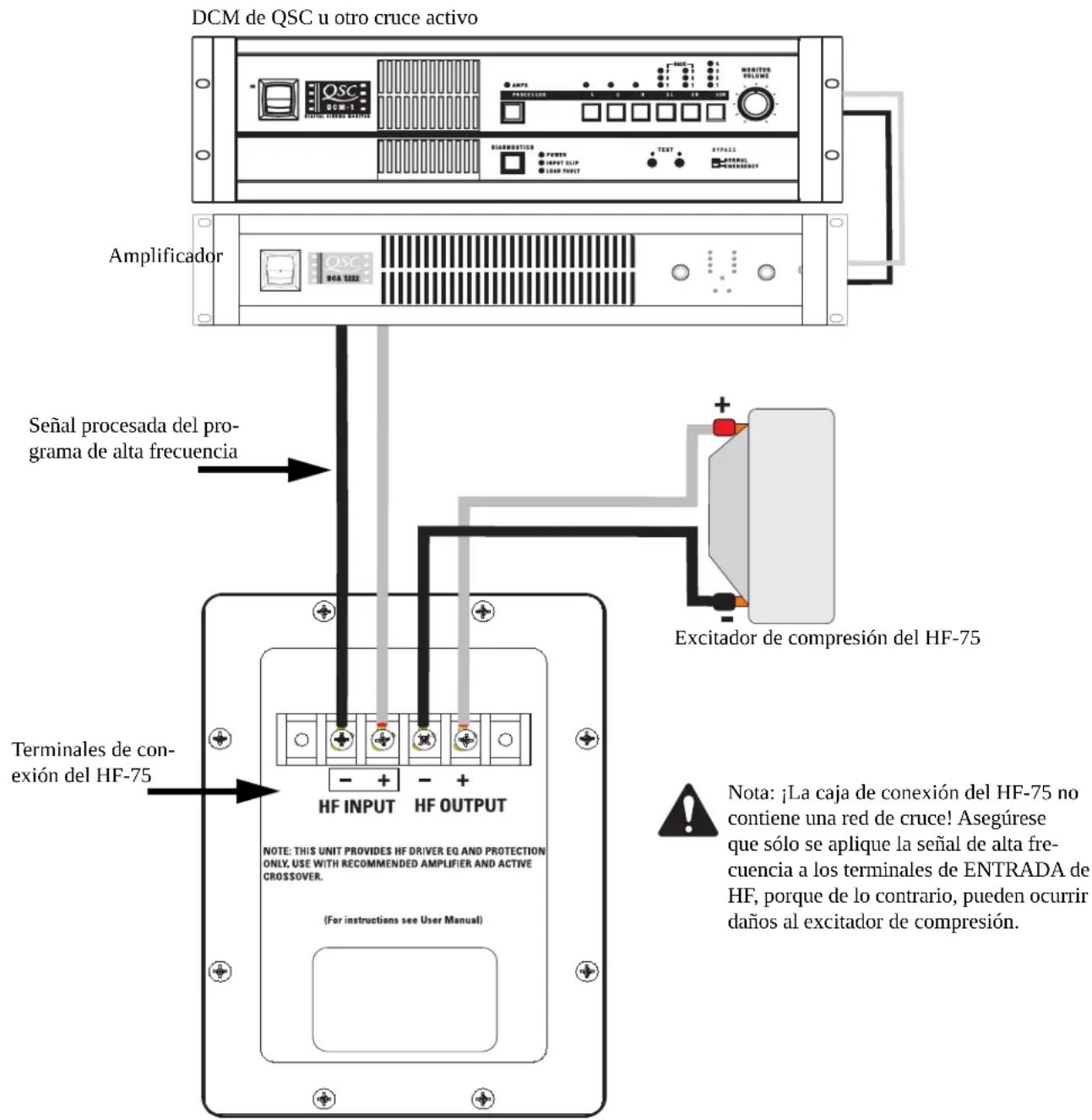

Terminales de SALIDA de HF

Los terminales de SALIDA de HF se conectan en fábrica al excitador de compresión. Estos terminales SÓLO se deben conectar al excitador de compresión del HF-75.

Nota: ¡La caja de conexión del HF-75 no contiene una red de cruce! Asegúrese que sólo se aplique la señal de alta frecuencia a los terminales de ENTRADA de HF, porque de lo contrario, pueden ocurrir daños al excitador de compresión.

Especificaciones del sistema HF-75 (sujetas a cambio sin previo aviso)

Intervalo de frecuencias: 600 – 16 kHz (-6 dB, espacio completo)

Cobertura nominal:

90° horizontal X +15° a -35° vertical (50° total), el montaje ajustable permite ajustes en el plano vertical. El plano horizontal se puede ajustar alterando la posición de montaje de la caja del LF-4215 antes de apretar los pernos.

DI: 9.0 dB (600 a 16,000 Hertzios como promedio)

Q: 8.0 (600 a 16,000 Hertzios como promedio)

Salida máxima: Pico calculado de SPL: 133 dB, 1 metro, medio espacio

Impedancia: 8 ohmios, nominal

8.0 ohmios como mínimo a 3,000 Hertzios 104 ohmios como máximo a 475 Hertzios

Potencia máxima de entrada:

60 vatios rms (100 horas de ruido rosa con factor de cresta de 6 dB, 500 a 20,000 Hertzios, método IEC)
80 vatios rms (2 horas de ruido rosa con factor de cresta de 6 dB, 60 -6.000 Hertzios, método AES)

Sensibilidad: 108 dB medio espacio, 1 vatio, 1 metro

Frecuencia de cruce: 700 Hertzios o más, 24 dB por octava

Conectores:

Los terminales de tornillo de barra protectora aceptan alambre trenzado de hasta #10 AWG. Cuatro terminales: (dos de ENTRADA de HF y dos de SALIDA de HF de post compensación). La SALIDA de HF se conecta en fábrica al excitador de compresión.

Transductores:

1.5" (38 mm) salida, 3.0" (76 mm) excitador de compresión con diafragma de titanio

Herraje de montaje:

Se conecta en la parte superior del gabinete del sistema de baja frecuencia mediante tres pernos de 5/16"-18 x 3/4" de largo.

Tamaño:

30" de ancho X 16" de alto X 20" de profundidad (762 mm X 406 mm X 508 mm)

Peso:

50 libras (envío), 40 libras (neto, 22.7/18.4 kilogramos

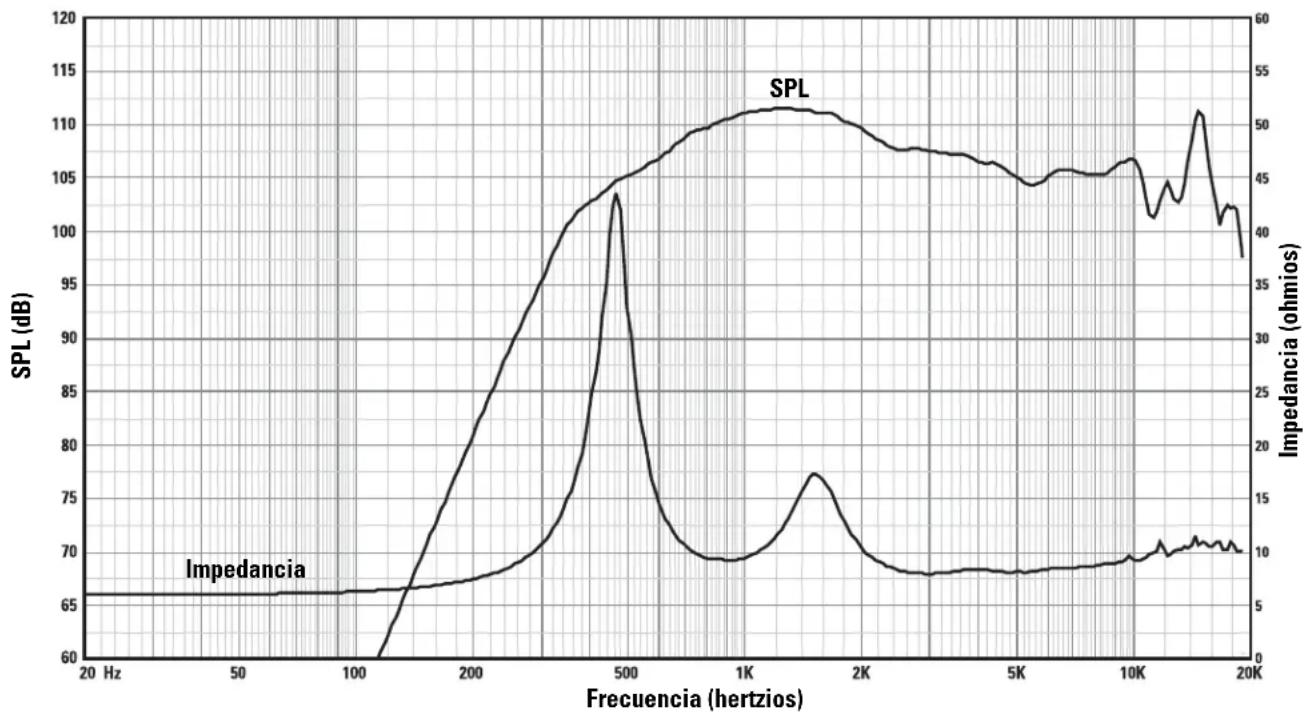

SPL e impedancia en función de la frecuencia

Garantía (sólo para EE.UU.; para otros países, consulte con su vendedor o distribuidor)

Renuncia de responsabilidad

QSC Audio Products, Inc. no es responsable por ningún daño a los amplificadores, ni a ningún otro equipo que sea causado por negligencia o instalación y/o uso inadecuado de este altavoz.

Garantía limitada de 3 años de QSC Audio Products

QSC Audio Products, Inc. ("QSC") garantiza que sus productos estarán libres de materiales y/o mano de obra defectuosos por un periodo de tres (3) años a partir de la fecha de la venta, y reemplazará las piezas defectuosas y reparará los productos que funcionen mal bajo esta garantía cuando el defecto ocurra bajo condiciones normales de instalación y uso, siempre y cuando la unidad se devuelva a nuestra fábrica o a una de nuestras estaciones autorizadas de servicio mediante transportación prepagada con una copia del comprobante de compra (por ejemplo, el recibo de la compra). Esta garantía requiere que el examen del producto devuelto indique, en nuestra opinión, un defecto de fabricación. Esta garantía no se extiende a ningún producto que hubiera estado sometido a uso indebido, negligencia, accidente, instalación incorrecta, o en el que se hubiera quitado o modificado el código de la fecha. QSC tampoco será responsable por daños incidentales y/o emergentes. Esta garantía le otorga derechos legales específicos. Esta garantía limitada es libremente transferible durante el período de la misma.

El cliente podría gozar de derechos adicionales, que podrían variar de un estado a otro.

En caso de que este producto fuera fabricado para exportación y venta fuera de los Estados Unidos o sus territorios, entonces no será aplicable esta garantía limitada. La eliminación del número de serie en este producto, o la compra de este producto de un distribuidor no autorizado, anularán esta garantía limitada. Esta garantía se actualiza periódicamente. Para obtener la versión más reciente de la declaración de la garantía de QSC, por favor visite www.qscaudio.com. Comuníquese con nosotros al 800-854-4079 o visite nuestro sitio en Internet en www.qscaudio.com.

Cómo comunicarse con QSC Audio Products

Dirección postal: QSC Audio Products, Inc.

1675 MacArthur Boulevard

Costa Mesa, CA 92626-1468 EE.UU.

Números de teléfono:

Número principal [phone]

Ventas y comercialización [phone] o gratis (sólo EE.UU.) [phone]

Servicio al cliente [phone] o gratis (sólo EE.UU.) [phone]

Números de fax:

Fax de ventas y comercialización [phone]

Fax de servicio al cliente [phone]

World Wide Web: www.qscaudio.com

Correo electrónico:[e-mail]

Manual del usuario de los sistemas de altavoces para salas de cine

Altavoz de baja frecuencia LF-4115

Introducción

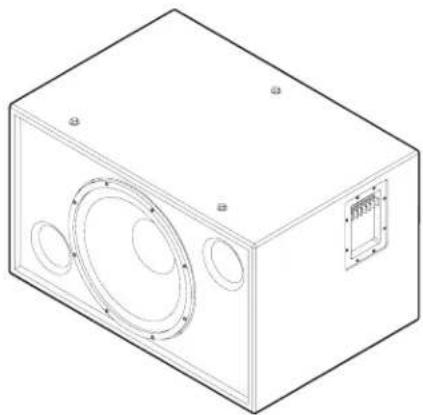

La caja de baja frecuencia de 15" (381 mm) del altavoz LF-4115 está diseñada especificamente para aplicaciones cinematográficas. El cumplimiento de los requisitos de las aplicaciones cinematográficas referentes a una respuesta extendida de baja frecuencia, es lo que distingue al altavoz LF-4115 de otros sistemas woofer tipo "rock-and-roll" más convencionales. El altavoz LF-4115 cubre un intervalo de frecuencia de 33 Hertzios a 1200 Hertzios, dependiendo de los requisitos del sistema de alta frecuencia.

El transductor adaptado de 400 vatios y 15" se desarrolló específicamente para su uso en salas de cine. Cuenta con una bobina de voz de 4" (100 mm), un imán cerámico de 120 onzas (3.4 kg) y un polo multiventilado para asegurar una operación fría. Las temperaturas más frías aumentan la vida útil del transductor y disminuyen el problema de compresión de la potencia a niveles altos de potencia. Un polo proyectado asegura que la bobina de voz opere en un campo magnético simétrico, reduciendo la deformación armónica de segundo orden. La suspensión y la bobina de voz del transductor se han diseñado para brindar una baja distorsión y graves de alto impacto a alta potencia.

La caja está construida de paneles de cartón duro mediano de alta calidad con soportes de refuerzo en los seis paneles. Ambas aberturas del puerto, la interna y la externa, están totalmente redondeadas, lo cual asegura un flujo de aire uniforme a mayores niveles de potencia, evitando turbulencia audible en el puerto.

Los puertos de graves están separados simétricamente a cada lado del transductor, haciendo que la presión interna sea más uniforme a través de la superficie posterior del transductor. Esto evita que el cono sea desplazado de un lado a otro por fuerzas no equilibradas, reduciendo la probabilidad de impulsar la bobina de voz fuera del centro del espacio a altos niveles de potencia.

Tres tuercas en T en la parte superior de la caja permiten el montaje fácil del sistema de alta frecuencia HF-75 o del sistema de frecuencia media alta MH-1063, ambos de QSC.

La caja no esta diseñada para montarse suspendida, en voladizo ni sobre arneses. No suspenda esta caja, no la monte en voladizo ni sobre arneses.

Este producto es capaz de producir niveles de presión del sonido que pueden causar daños permanentes al oído humano. Siempre mantenga los niveles de presión del sonido en un área de audición con un nivel menor que el que provoca daños al oído humano.

Instale de acuerdo con las instrucciones de QSC Audio Products y de un ingeniero profesional con la debida licencia. Sólo use piezas, montajes, accesorios O soportes especificados por QSC Audio Products, Inc. Refiera todo el servicio a personal calificado. Cuando el aparato haya sido dañado de alguna manera, es necesario proporcionarle servicio.

¡ADVERTENCIA! Antes de colocar, instalar, montar o suspender cualquier producto de altavoz, inspeccione todo el equipo físico, la suspensión, los armarios, los transductores, los soportes y el equipo asociado para detectar la existencia de daños. Cualquier componente faltante, corroído, deformado, o sin carga nominal podría reducir significativamente la resistencia de la instalación, la colocación o la configuración. Cualquier condición de este tipo reduce gravemente la seguridad de la instalación y debe corregirse de inmediato. Use sólo herraje que esté clasificado para las condiciones de carga de la instalación y cualquier posible carga excesiva a corto plazo inesperada. Nunca exceda el valor nominal del equipo físico ni del dispositivo. Consulte a un ingeniero profesional con la debida licencia cuando surjan dudas o preguntas referentes a la instalación física del equipo.

El altavoz LF-4115 tiene terminales de tornillo de barra protectora para su conexión. Los terminales aceptan cableado trenzado de hasta #10 AWG (5.3 mm ^2 ) para altavoces. Use el alambre del calibre más grande y de la longitud más corta posible en cualquier instalación. Observe las marcas de polaridad y mantenga la polaridad uniforme en todo el sistema para obtener el mejor rendimiento.

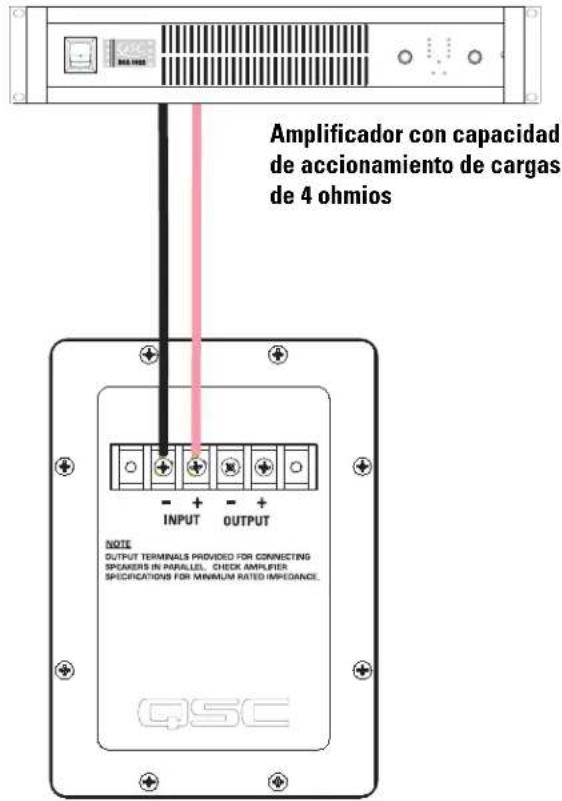

Ejemplo de una conexión normal:

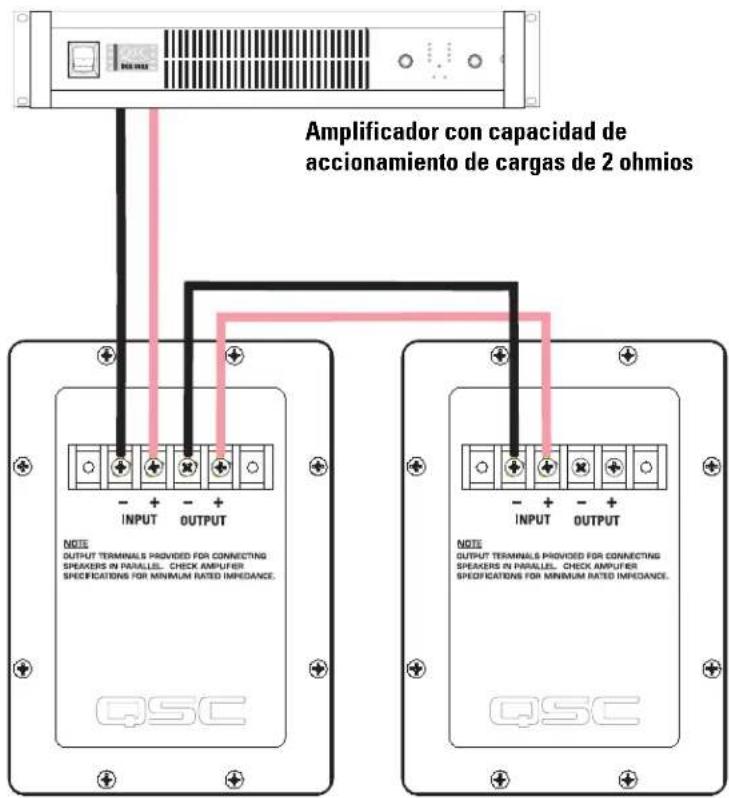

Conexión en paralelo de un segundo LF-4115

Los terminales marcados SALIDA se pueden usar para conectar en paralelo otro altavoz LF-4115. Conecte los cables como se muestra en la ilustración, a la derecha.

Ejemplo de conexión en paralelo:

Especificaciones del sistema LF-4115 (sujetas a cambio sin previo aviso)

Intervalo de frecuencias: 33 - 1200 Hertzios (-6dB) Intervalo utilizable de 29 - 3000 Hertzios (-10 dB)

Cobertura nominal: 100° horizontal X 100° vertical a 1000 Hertzios

Salida máxima: Pico calculado de SPL: 127.0 dB, 1 metro, medio espacio, a una potencia rms nominal con entrada de ruido rosa con factor de cresta de 6 dB, 35 - 1000 Hertzios. Máximo calculado continuo de SPL: 121.0 dBA, 1 metro. La escala de dBA típicamente se usa para identificar fuentes de sonido que pueden causar pérdida auditiva permanente.

Impedancia: 4 ohmios, nominal 4.3 ohmios mínimo, 160 Hertzios 40 ohmios máximo, 22 Hertzios

Potencia máxima de entrada: 400 vatios rms (8 horas de ruido rosa con factor de cresta de 6 dB, 40 - 400 Hertzios) 600 vatios rms (2 horas de ruido rosa con factor de cresta de 6 dB, 40 - 400 Hertzios) Capacidad recomendada de potencia del amplificador: 1100 vatios rms como máximo en 4 ohmios (por LF-4115)

Sensibilidad: 93.5 dB medio espacio, 92.0 dB espacio completo, 35 - 1000 Hertzios, 1 vatio, 1 metro

Procesamiento recomendado: Filtro subsónico menor de 30 Hertzios, >18 dB por octava, la frecuencia máxima de cruce recomendada es de 1000 Hertzios. Las configuraciones DSP de QSC están disponibles en www.qscaudio.com. Los parámetros para el herraje de procesamiento alternativo están disponibles si así se solicitan.

Conectores: Los terminales de tornillo de barra protectora aceptan alambre trenzado de hasta #10 AWG (5.3 mm ^2 ). Cuatro terminales: (dos de ENTRADA y dos de SALIDA paralela).

Transductores: Transductor de baja frecuencia de alta eficiencia, de 15" (381 mm), con bobina de voz de cobre de 4" (100 mm) ventilada, en soportes de Kapton®. Diseño de alta excursión/baja deformación, con un manejo de potencia extremadamente alta, y baja compresión térmica y de puerto.

Caja: Alineación Quasi B4, caja con puertos totalmente abocinados, diseño de puerto simétrico de baja turbulencia, afinado a 36 Hertzios, construido de cartón duro de media densidad y fuertemente soportado. Tiene pernos de montaje del woofer resistentes al vandalismo.

Tamaño: 30" de ancho X 18" de alto X 20" de profundidad (762 mm X 457 mm X 508 mm)

Peso: 96 libras envío, 83 libras neto (44/38 kg.)

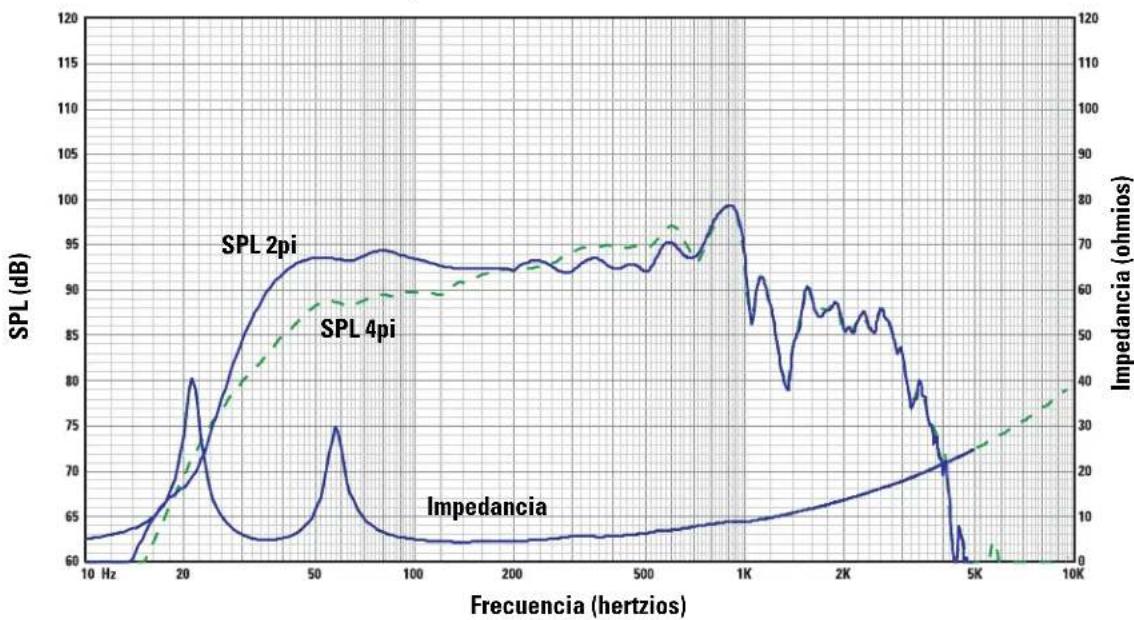

SPL e impedancia en función de la Frecuencia
