| Type de produit | Système de haut-parleurs de cinéma bi-amplifié deux voies |
| Composants | HF-75 (composant haute fréquence) + LF-4115 (enceinte basse fréquence) |
| Plage de fréquence système | 33 Hz à 16 kHz |
| Dimensions (L x H x P) | 762 mm x 863 mm x 508 mm (HF-75 sur LF-4115) |
| Poids net total | 56,4 kg (HF-75 : 18,4 kg, LF-4115 : 38 kg) |
| Impédance nominale (LF) | 4 ohms |
| Impédance minimum (HF) | 8 ohms à 3 kHz |
| Sensibilité (LF) | 93,5 dB (demi-espace, 1 W/1 m) |
| Sensibilité (HF) | 108 dB (demi-espace, 1 W/1 m) |
| Puissance admissible (LF) | 400 W RMS (8 h), 600 W RMS (2 h) |
| Puissance admissible (HF) | 60 W RMS (100 h), 80 W RMS (2 h) |
| Niveau de pression sonore max (LF) | 127 dB à 1 m (demi-espace) |
| Niveau de pression sonore max (HF) | 133 dB à 1 m (demi-espace) |
| Fonctions principales | Pavillon guide d'ondes large couverture (90°H x 50°V), protection HF intégrée (limiteur, filtrage DC), égalisation intégrée, réglage panoramique et inclinaison, enceinte LF à ports arrondis pour faible turbulence |
| Entretien et nettoyage | Nettoyer l'extérieur avec un chiffon sec et non pelucheux. Ne pas utiliser de produits abrasifs ou de solvants. |
| Sécurité | Ne pas suspendre, balancer ou monter l'enceinte. Maintenir les niveaux sonores en deçà des seuils de danger auditif. Utiliser uniquement du matériel de montage adapté à la charge. Confier toute réparation à un technicien qualifié. |
| Pièces détachées et réparabilité | Les composants (étage d'attaque, transducteur, réseau) sont disponibles via le service client QSC. Les réparations doivent être effectuées par un centre agréé. |
| Informations générales | Garantie limitée de 3 ans (États-Unis). Fabriqué par QSC Audio Products, Costa Mesa, CA, USA. Conforme aux normes CEI. Utiliser un filtre actif obligatoire pour le HF. |
FOIRE AUX QUESTIONS - SC-412 QSC
Questions des utilisateurs sur SC-412 QSC
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Haut-parleur au format PDF gratuitement ! Retrouvez votre notice SC-412 - QSC et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SC-412 de la marque QSC.
MODE D'EMPLOI SC-412 QSC
Manuel d'utilisation de systèmes de haut-parleurs de cinéma
Composant haute fréquence HF-75
Introduction
Le HF-75 est le composant haute fréquence des haut-parleurs de canaux d'écran bi-amplifié et bidirectionnel SC-412 et SC-422 pour applications haute performance en salles de cinéma. Ce système est expédié sous la forme de deux composants séparés : le système haute fréquence HF-75 et le système de haut-parleurs de graves de LF-4115 ou LF-4215.
Le système haute fréquence HF-75 a un étage d'attaque de compression à membrane en titane grand format (75 mm) monté sur un pavillon acoustique haute fréquence de cinéma avec un support réglable panoramique et basculant. Le pavillon acoustique a de larges angles de couverture horizontaux et verticaux pour garantir l'audition depuis chaque fauteuil de la salle. Le pavillon acoustique est un guide d'ondes basse distorsion permettant un dialogue très clair sans l'effet ronflant associé aux haut-parleurs à pavillon acoustique conventionnels.
Le HF-75 inclut une protection d'étage d'attaque et un réseau d'égalisation. Des condensateurs qui bloquent le courant c.c. protègent contre les signaux c.c. ou basse fréquence qui détruirait probablement un étage d'attaque sans protection. Le circuit du limitateur de puissance protège l'étage d'attaque d'une surpuissance et un filtre de correction de réponse lisse la réponse en fréquence de l'ensemble pavillon acoustique/étage d'attaque. L'étage d'attaque et le réseau d'égalisation fournissent un fonctionnement plus fiable qui garantit l'ininterruption de la séance.
Les composants du HF-75 sont livrés pré-assemblés pour réduire le temps d'assemblage sur site. Trois boulons suffisent pour fixer le HF-75 sur le dessus de l'enceinte basse fréquence.
Montage

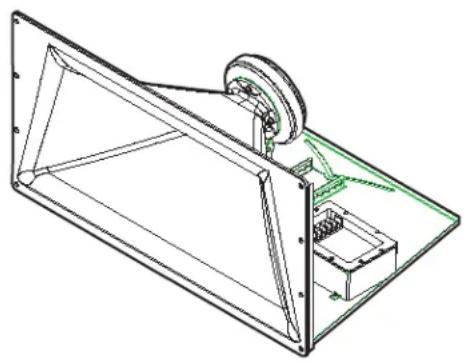

Pour les informations de montage, se reporter à l'illustration. Le HF-75 s'attache sur le dessus du LF-4115 ou du LF-4215 à l'aide de trois boulons 5/16-18 de 19 mm de long et des rondelles d'arrêt correspondantes. Nous recommandons l'utilisation d'une graisse pour filetage lors de l'installation des boulons pour empêcher leur desserrage suite aux vibrations. Orienter le pavillon acoustique dans le plan horizontal (panoramique) avant de serrer. Ajuster l'inclinaison verticale en réglant le support.
Installer conformément aux instructions de QSC Audio Products et d'un technicien professionnel diplômé. Utiliser uniquement des fixations, supports, accessoires ou équerres spécifiés par QSC Audio Products. Confier toutes les réparations à un personnel qualifié. Une réparation ou maintenance est requise lorsque l'appareil a été endommagé d'une manière quelconque.
AVERTISSEMENT ! Avant de placer, installer, monter ou suspendre un haut-parleur, inspecter l'état de toute la visserie, du matériel de suspension, des armoires, des transducteurs, des supports et du matériel associé. Tout composant manquant, corrodé, déformé ou non adapté à la charge risque de réduire sensiblement la solidité de l'installation, sa mise en place ou sa portée. Une telle condition réduit sensiblement la sécurité de l'installation et doit être immédiatement corrigée. Utiliser uniquement du matériel de montage prévu pour les conditions de charge de l'installation et toute surcharge éventuelle à court terme imprévue. Ne jamais dépasser les spécifications nominales du matériel de montage ou de l'équipement. Consulter un technicien professionnel diplômé en cas de doute ou de question concernant l'installation physique de l'équipement.
Le HF-75 a des bornes vissables de bornier à cloisons qui acceptent des conducteurs de haut-parleurs toronnés pouvant atteindre #10 AWG.
Bornes HF INPUT (Entrée HF)

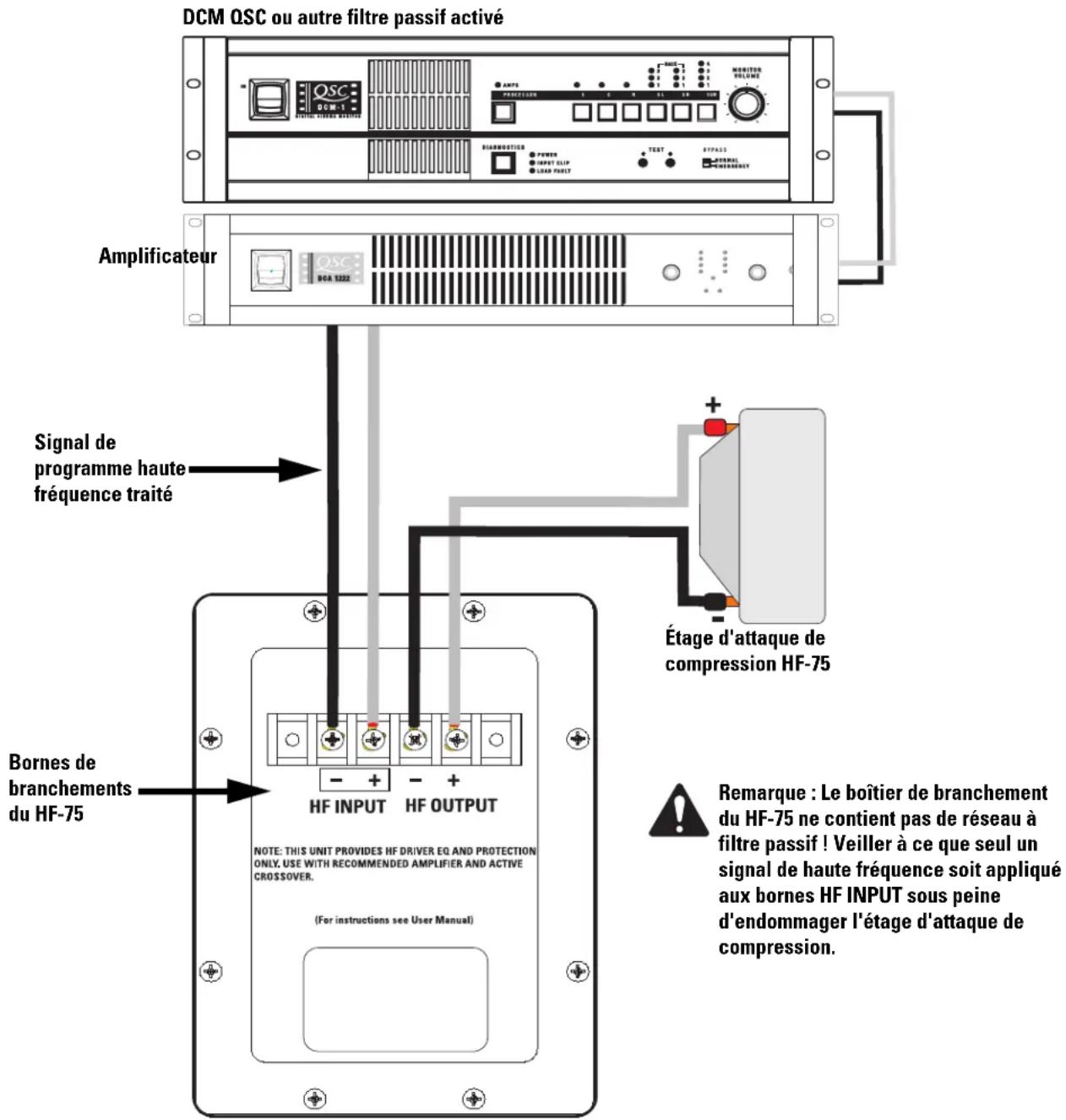

Connector le signal de sortie de l'amplificateur aux bornes HF INPUT du haut-parleur. Vérifier si la polarité est correcte : signal + de l'amplificateur connecté à HF INPUT + du haut-parleur et signal - de l'amplificateur connecté à HF INPUT -. Utiliser des conducteurs de calibre maximal et de longueur minimale pour l'application.
REMARQUE ! Pour une performance maximum, maintenir la polarité de branchement correcte à travers l'ensemble du système. Ne pas appliquer de signal pleine gamme au HF-75 ! Le HF-75 n'est équipé d'aucun filtre passif, seulement d'un réseau de délai/compensation. L'ensemble du traitement des signaux doit se faire en amont du HF-75.
Bornes HF OUTPUT (Sortie HF)
Les bornes HF OUTPUT sont connectées en usine à l'étage d'attaque de compression. Ces bornes doivent UNIQUEMENT être connectées à l'étage d'attaque de compression du HF-75.
Remarque : Le boîtier de branchement du HF-75 ne contient pas de réseau à filtre passif ! Veiller à ce que seul un signal de haute fréquence soit appliqué aux bornes HF INPUT sous peine d'endommager l'étage d'attaque de compression.
Caractéristiques techniques du HF-75 (sujettes à modification sans préavis)
Plage de fréquence : 600 à 16 kHz (-6 dB, espacement total)
Couverture nominale : 90° horizontale x +15 à -35° verticale (50° au total ; le support réglable permet les ajustements dans le plan vertical.). Le plan horizontal se règle en modifiant la position de montage sur l'enceinte LF-4215 avant de serrer les boulons.
Indice de directivité : 9 dB (600 à 16 000 Hz en moyenne)
Q : 8 (600 à 16 000 Hz en moyenne)
Sortie maximale : Niveau de pression sonore maximal calculé de 133 dB, à 1 m, demi-espacement.
8 ohms minimum à 3 000 Hz 104 ohms maximum à 475 Hz
Puissance d'entrée maximale : 60 W (efficace) (100 heures de bruit rose de facteur de crête 6 dB, 500 à 20 000 Hz, méthode CEI) 80 W (efficace) (2 heures de bruit rose de facteur de crête 6 dB, 60 à 6 000 Hz, méthode AES)
Sensibilité : 108 dB, demi-espacement, 1 W, 1 m
Fréquence de filtre passif : 700 Hz ou plus, 24 dB par octave
Connecteurs : Les bornes acceptent des câbles de haut-parleurs toronnés pouvant atteindre #10 AWG. Quatre bornes : (deux bornes HF INPUT et deux borne HF OUTPUT de post-compensation). Les bornes HF OUTPUT sont câblées en usine à l'étage d'attaque de compression.
Transducteurs : Sortie de 38 mm, étage d'attaque de compression à membrane titane de 76 mm.
Fixations : S'attache sur le dessus de boîtier basse fréquence par trois boulons 5/16-18 x 1,9 m de long.
Dimensions : 762 mm (largeur) x 406 mm (hauteur) x 508 mm (épaisseur)
Poids brut : 22,7 kg. Poids net : 18,4 kg

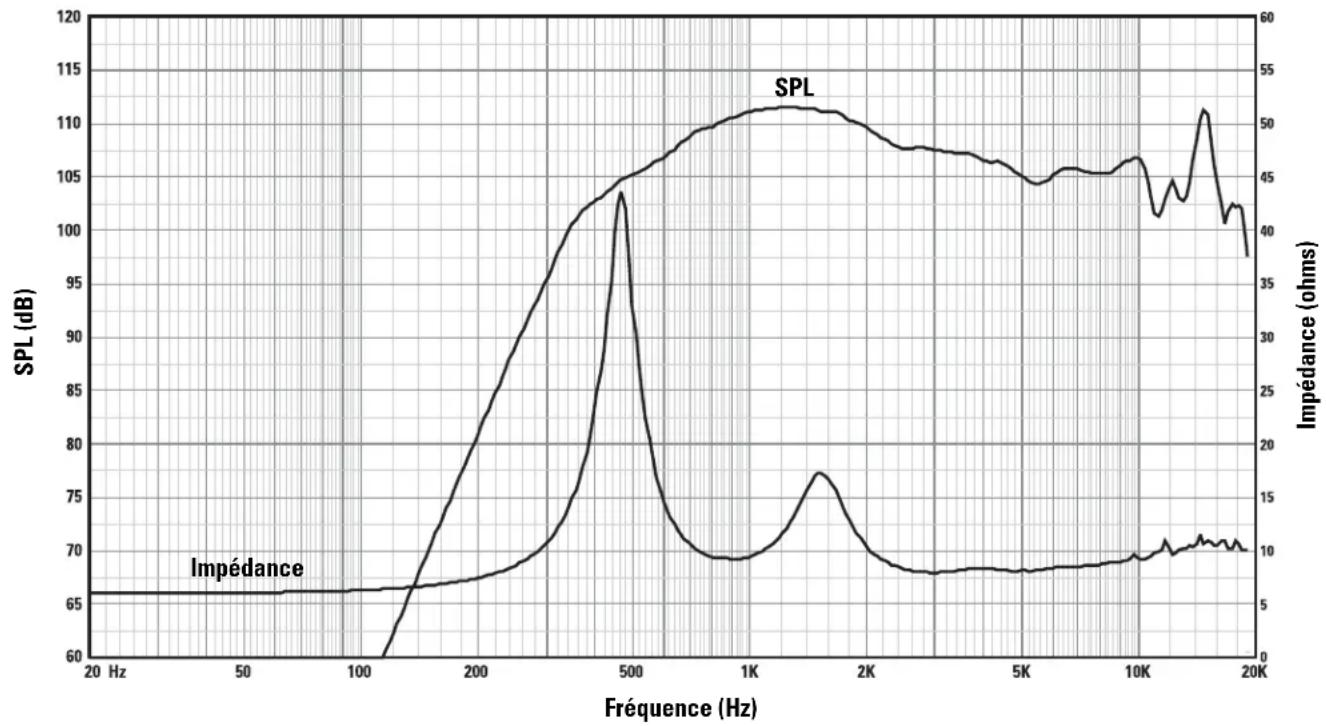

SPL et impédance par rapport à la fréquence
bar_line
| Fréquence (Hz) | SPL (dB) | Impédance (ohms) | | --------------- | -------- | ---------------- | | 20 | 65 | 5 | | 50 | 65 | 5 | | 100 | 65 | 5 | | 200 | 80 | 7 | | 500 | 103 | 15 | | 1K | 111 | 10 | | 2K | 108 | 9 | | 5K | 106 | 9 | | 10K | 107 | 10 | | 20K | 98 | 10 |Garantie (États-Unis seulement ; dans les autres pays, consulter le revendeur ou le distributeur)
Avis de non-responsabilité
QSC Audio Products, Inc. n'est pas responsable des dommages subis par les amplificateurs ou tout autre équipement causé par un acte de négligence ou une installation impropre et/ou l'utilisation de ce haut-parleur.
QSC Audio Products - Garantie limitée de 3 ans
QSC Audio Products, Inc. (« QSC ») garantit que ses produits sont dépourvus de tout vice de fabrication et/ou de matériel pendant une période de trois (3) ans à partir de la date de vente et remplacera les pièces défectueuses et réparera les produits qui fonctionnent mal dans le cadre de cette garantie si le défaut survient dans des conditions normales d'installation et d'utilisation - à condition que l'appareil soit retourné à l'usine ou à l'un de nos centres de réparation agréés en port prépayé, accompagné d'un justificatif d'achat (facture, par ex.). Cette garantie prévoit que l'examen du produit retourné doit indiquer, selon notre jugement, un défaut de fabrication. Cette garantie ne s'étend à aucun produit qui a été soumis à une utilisation abusive, un acte de négligence, un accident, une installation incorrecte ou un produit dont le code-date a été retiré ou effacé. QSC ne pourra être tenue pour responsable de dommages accessoires et/ou indirects. Cette garantie vous accorde des droits spécifiques. Cette garantie limitée est librement cessible durant sa période de validité.
Le client pourra bénéficier d'autres droits, variables d'une juridiction à l'autre.
Si ce produit a été fabriqué pour une exportation et une vente en dehors des États-Unis ou de ses territoires, cette garantie limitée ne s'appliquera pas. Le retrait du numéro de série sur ce produit ou l'achat de ce produit auprès d'un revendeur non agréé annulera cette garantie limitée. Cette garantie est régulièrement mise à jour. Pour obtenir la toute dernière version de la garantie de QSC, rendez-vous sur le site www.qscaudio.com. Contactez-nous au 800-854-4079 ou visitez notre site Web www.qscaudio.com.
Pour contacter QSC Audio Products
Costa Mesa, CA 92626-1468, États-Unis
Téléphone :
Standard +1 (714) 754-6175
Ventes & Marketing +1 (714) 957-7100 ou numéro vert (États-Unis seulement) +1 (800) 854-4079
Service clientèle +1 (714) 957-7150 ou numéro vert (États-Unis seulement) +1 (800) 772-2834
Télécopieur :
Ventes & Marketing Télécopieur +1 (714) 754-6174
Service clientèle Télécopieur +1 (714) 754-6173
Site Web :www.qscaudio.com
E-mail :info@qscaudio.com
Manuel d'utilisation de systèmes de haut-parleurs de cinéma
Haut-parleur basse fréquence LF-4115
Introduction
L'enceinte basse fréquence de 381 mm LF-4115 a été tout spécialement conçue pour les applications en salle de cinéma. Les exigences des cinémas en matière de réponse longue durée basse fréquence différencient le LF-4115 des systèmes de haut-parleurs de graves « rock-and-roll » plus conventionnels. Le LF-4115 couvre la plage de fréquence de 33 à 1 200 Hz, selon les exigences de haute fréquence du système.
Le transducteur personnalisé de 38 cm et 400 W a été spécialement développé pour un usage en salles de cinéma. Il possède une bobine mobile de 100 mm, un aimant en céramique de 3,4 kg et un pôle à évents multiples pour garantir l'absence de surchauffe. Les températures inférieures augmentent la durée de vie des transducteurs et diminuent le problème de compression de puissance à de hauts niveaux de puissance. Un pôle évidé garantit le fonctionnement des bobines mobiles dans un espace magnétique symétrique, ce qui réduit la distorsion harmonique secondaire. La suspension et la bobine mobile du transducteur visent à produire une faible distorsion et des graves à fort impact à haute puissance.
L'enceinte est faite de panneaux de fibres de densité moyenne et de haute qualité avec des renforts sur les six panneaux. Les ouvertures internes et externes des ports sont entièrement arrondies, garantissant la circulation d'air uniforme à haute puissance, ce qui empêche les turbulences sonores.
Les ports à basses sont équidistants de part et d'autre du transducteur, ce qui répartit uniformément la pression interne à travers la surface arrière du transducteur. Ceci empêche le déplacement du cône d'un côté ou de l'autre par des forces déséquilibrées, ce qui réduit le risque d'excentrage de la bobine mobile à haute puissance.

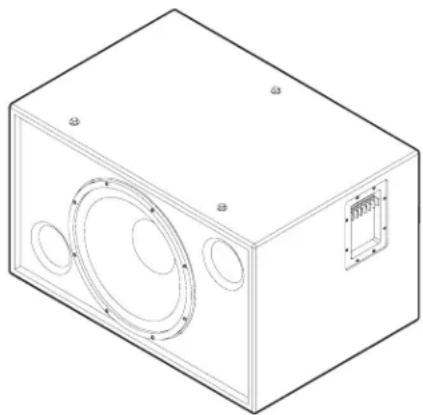

Trois écrous en T sur le dessus de l'enceinte facilitent la fixation du système haute fréquence HF-75 ou du système sonore de hauteur moyenne MH-1063 de QSC.
L'enceinte n'a pas été conçue pour être suspendue, balancée ou montée. La suspension, le balancement ou le montage de l'enceinte sont interdits.
Ce produit est capable de produire des niveaux de pression sonore susceptibles d'endommager l'ouïe de manière irréversible. Toujours maintenir les niveaux de pression sonore dans la zone d'écoute en deçà de niveaux susceptibles de compromettre l'ouïe.
Installer conformément aux instructions de QSC Audio Products et d'un technicien professionnel diplômé. Utiliser uniquement des fixations, supports, accessoires ou équerres spécifiés par QSC Audio Products. Confier toutes les réparations à un personnel qualifié. Une réparation ou maintenance est requise lorsque l'appareil a été endommagé d'une manière quelconque.
AVERTISSEMENT ! Avant de placer, installer, monter ou suspendre un haut-parleur, inspecter l'état de toute la visserie, du matériel de suspension, des armoires, des transducteurs, des supports et du matériel associé. Tout composant manquant, corrodé, déformé ou non adapté à la charge risque de réduire sensiblement la solidité de l'installation, sa mise en place ou sa portée. Une telle condition réduit sensiblement la sécurité de l'installation et doit être immédiatement corrigée. Utiliser uniquement du matériel de montage prévu pour les conditions de charge de l'installation et toute surcharge éventuelle à court terme imprévue. Ne jamais dépasser les spécifications nominales du matériel de montage ou de l'équipement. Consulter un technicien professionnel diplômé en cas de doute ou de question concernant l'installation physique de l'équipement.
Le branchement du LF-4115 se fait à partir de bornes vissables de bornier à cloisons. Les bornes acceptent des câbles de haut-parleurs toronnés pouvant atteindre #10 AWG (5,3 mm²). Utiliser le calibre de conducteur maximal et la longueur de conducteur minimale, dans la mesure du possible, pour toute installation. Observer les repères de polarité et maintenir une polarité constante à travers le système pour une meilleure performance.
Branchement en parallèle d'un second LF-4115
Les bornes marquées OUTPUT peuvent servir au branchement d'un autre LF-4115 en parallèle. Brancher les conducteurs comme indiqué sur l'illustration, à droite.

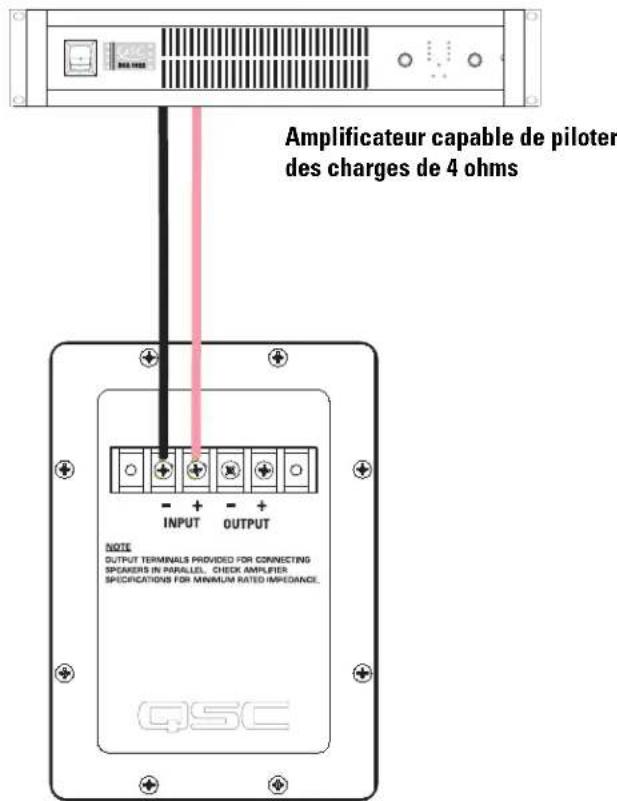

Exemple de branchement normal :

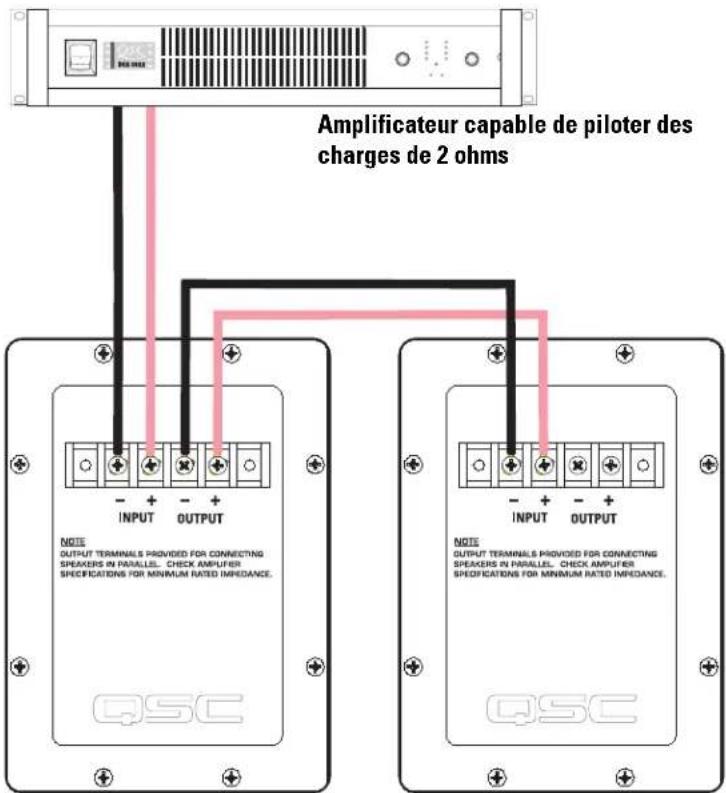

Exemple de branchement en parallèle :
Caractéristiques techniques du LF-4115 (sujettes à modification sans préavis)
| Plage de fréquence : | 33 à 1 200 Hz (-6 dB)29 à 3 000 Hz (plage utile) (-10 dB) |
| Couverture nominale : | 100° horizontal x 55° vertical à 1 000 Hz |
| Sortie maximale : | Niveau de pression sonore maximal calculé de 127 dB, à 1 m, demi-espacement, à la puissance nominale efficace avec 6 dB entrée de bruit rose de facteur de crête, 35 à 1000 Hz.Niveau de pression sonore maximal calculé continu de 121 dBA, à 1 mètre. L'échelle de dBA sert généralement à identifier les sources sonores susceptibles de causer une surdité permanente. |
| Impédance : 4 ohms, nominale | 4,3 ohms minimale, 160 Hz40 ohms maximale, 22 Hz |
| Puissance d'entrée maximale : | 400 W (efficace) (8 heures de bruit rose de facteur de crête 6 dB, 40 à 400 Hz)600 W (efficace) (2 heures de bruit rose de facteur de crête 6 dB, 40 à 400 Hz)Capacité de puissance d'amplificateur recommandée - 1 100 W (efficace) maximum dans 4 ohms (conformément au modèle LF-4115) |
| Sensibilité : | 93,5 dB demi-espacement, 92 dB espacement total, 35 à 1 000 Hz, 1 W, 1 m |
| Traitement recommandé : | Filtre subsonique inférieur à 30 Hz, >18 dB par octave ; fréquence de filtre passif maximale recommandée : 1 000 Hz. Les configurations des processeurs de champs sonores numériques QSC sont disponibles sur le site www.qscaudio.com. Les paramètres concernant d'autres matériels de traitement sont disponibles sur demande. |
| Connecteurs : | Les bornes acceptent des câbles de haut-parleurs toronnés à fil multibrin pouvant atteindre #10 AWG (5,3 mm ^2 ). Quatre bornes : (deux d'entrée et deux de sortie parallèle). |
| Transducteurs : | Transducteur basse fréquence ultra-efficace de 381 mm avec bobine mobile en cuivre de 100 mm à évents sur formes Kapton®. Conception du type excursion élevée/faible distorsion, qui permet le traitement d'une puissance extrêmement élevée, et réduit la chauffe et la compression des ports. |
| Enceinte : | Enceinte résonnante à alignement quasi B4 avec ports entièrement arrondis ; conception symétrique des ports à faible turbulence ; réglée à 36 Hz, en panneaux de fibres de densité moyenne et fortement renforcé. Possède des boulons de fixation sur les haut-parleurs de graves résistants aux vandales. |
| Dimensions : | 762 mm (largeur) x 457 mm (hauteur) x 508 mm (épaisseur) |
| Poids brut : | 44 kg Poids net :38 kg |

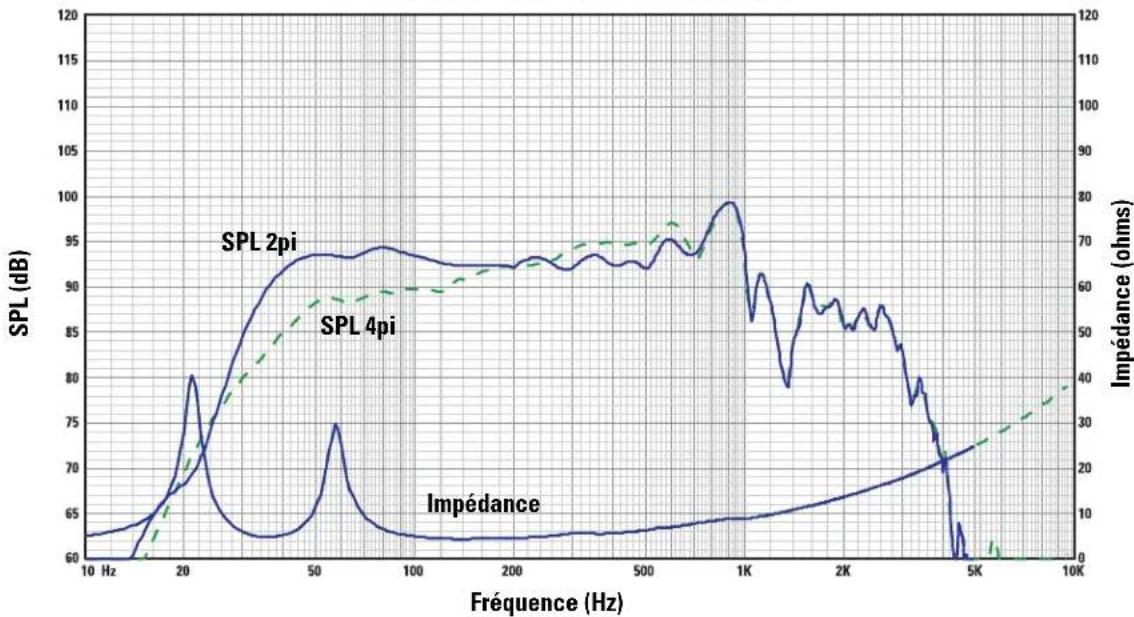

SPL et impédance par rapport à la fréquence
