MANUAL DE USUARIO MH1075C QSC
1675 MacArthur Blvd., Costa Mesa, CA, 92626 EE.UU.
Número principal (714) 754-6175 Ventas y Comercialización (714) 957-7100 o linea sin costo (sólo para EE.UU.) (800) 854-4079
Servicio al cliente(714) 957-7150 o linea sin costo (sólo en EE.UU.) (800) 772-2634
Manual del Nombre del Sistema de Altavoces de Frecuencia Media-Alta para Salas de Cine
Excitador de compresión MH-1075C
de Frequencia media de 10" (254 mm) y 3.0" (75 mm)
Introduccion
El "paquete de Frequencias media-alta" MH-1075C proportionsa los componentes de frequencia media y alta de los sistemas de altavoces de canales de pantalla de tres direcciones para aplicaciones cinematograficas de alto rendimiento. Están diseñados para operar con cajas de baja Frequencia de QSC para salas de cine y para estar directamente montados en ellas.
Las Frequencias medias se reproduce con un excitador de 10^ (254 mm) de alta eficiencia, montado en un cuerno cinematografico diseñado bajo specifications. El misismo está acoplado al cuerno mediante un canal acústico de Diseño especial. El excitador de alta Frequencia es un excitador de compresión con diafragma de titanio, de forma grande, de 3.0^ (75 mm), montado en un cuerno cinematografico personalizzato de alta Frequencia. El cuerno de alta Frequencia es una guíaonda de baja deformación que proportionscuna un dialgo altamente articulado sin la coloración asociada con los altovoces de cuerno convencionales. Ambos cuernos tienen amplíos ángulos de cobertura horizontal y vertical para asegurar la cobertura de cada asiento del auditorio. Los conjuntos del excitador están montados en un soporte de movimiento horizontal y vertical ajustable que tiene integrazione una mirilla de orientación que simplifica su instalación.
El altovo MH-1075C incluye una proteccion del excitador y una red de cruce para asegurar un functionamento fiable. Los capacitores de bloqueo de CC protegen contra senales de CC o de bajo freuencia que podriao dar un excitator no protegado. El circuito limitador de potencia protege el excitador contra las sobrecargas y un cruce de 18dB/octava combinba perfectamente los elementos de freuencia alta y media. Se requiere procesamento exterior para formar el cruce entre los altavoces LF y MH.
La operation con sistemas biamplificado (bi-amp) o triamplificado (tri-amp) es possible using an inmutador selector montado en el panel de conexiones. El ajuste bi-amp proportionscna una red de cruce pasivo entre los excitadores de fecuencia media y alta. Se requieren amplificadores separados y un cruce activo para el canal de fecuencia baja y el canal de fecuencia media-alta. El ajuste tri-amp desactiva el cruce interno de fecuencia media-alta, y cada excitador es actionado independiente por su propio amplificador y cruce activo; uno para la fecuencia baja, uno para la fecuencia media y除外 para la fecuencia alta.
Los componentes del modelo MH-1075Cienen preensamblados para reducir el tiempo de ensambleje en terreno. Todo lo que se requiere es tres permos para fjjar el Conjunto de fecuencia media-alta en la parte superior de una caja QSC de baja fecuencia.
Instale de(acuerdo con las instruetiones de QSC Audio Products y de un ingeniero profesional con la debida licencia. Solo use piezas, montajes, accesos y soportes asignificados por QSC Audio Products, LLC Refiera todo el service a personal calificado. Cuando el aparato haya sido dañado de una眼看, es necessario proportionsarle servicios.
iADVERTENCIA! Antes de colocar, instalar, montar o suspenderrialquier producto de altavoz, inspeccione todo el equipo fisico, la suspensiOn, las cajas, los transductores, los soportes y el equipo asociado para detectar la existencia de daños. Qualquier componente faltante, corroido, deformado, o sinarga nominal podria reducir significativamente la resistencia de la instalacion, la colocacion o la configuracion. Qualquier condidion de este tipo reduce gravamente la seguridad de la instalacion y deben corregirse de inmediato. Use solo herraje que esté clasificado para las conditiones dearga de la instalacion yrialquierarga excessiva acerto plazo inesperada possible. Nunca exceeda el valor nominal del equipo fisico ni del dispositivo.Consulte a un ingeniero profesionai con la debida licencia cuando surjan dudas o preguntas referentes a la instalacion fisica del equipo.
TD-000352-00-A
"OSC" x el lognlo de OSC estan registrados con La Oficina de Patentes x Margas
Comerciales de los Estados Unidos
Superficie
Conexión a una caja de baja Frequencia
El ensamblaje del altovoz de Frequencia media-alta se conecta a la parte superior de la caja QSC de bajo freuencia medante tres pernos M8, de 20 mm de长大o, con arandelas de bloqueo. Este herraje se envia instalado en la caja de bajo freuencia. Recommendamos el uso de un compuesto duradero para lijacion de roscas al instalar los pernos para evaporar que se affojen debido a la vibracion. No apriete totalmente el herraje de montaje antes de orientar el producto (vease abajo).
Orientation

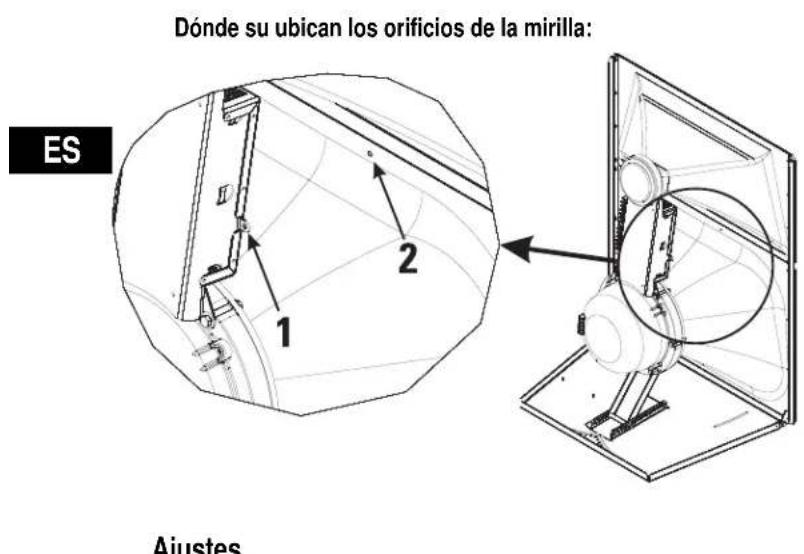

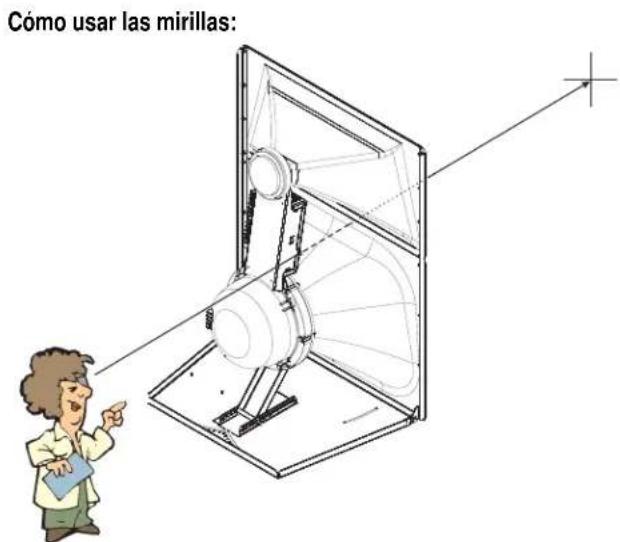

Oriente el cuerno en el plano horizontal antes de aplar el herraje de conexion. Ajuste la inclinacion vertical con el soporte de ajuste vertical del conjunto de freecuencia media-alta. El conjunto de freecuencia media-alta esta equipado con una mirilla de orientacion para poder a lograr rapa y fácilmente la cobertura deseada. Para aplicaciones tíicas, el punto de orientacion debe ser el asiento central de la fila posterior del auditorio. Si ya se instaldo la pantalla de la sala de cine, es possible ver una linterna colocada en el punto de orientacion deseado a工程技术 de las perforaciones de la pantalla en un auditorio oscurecido.
Ajustes

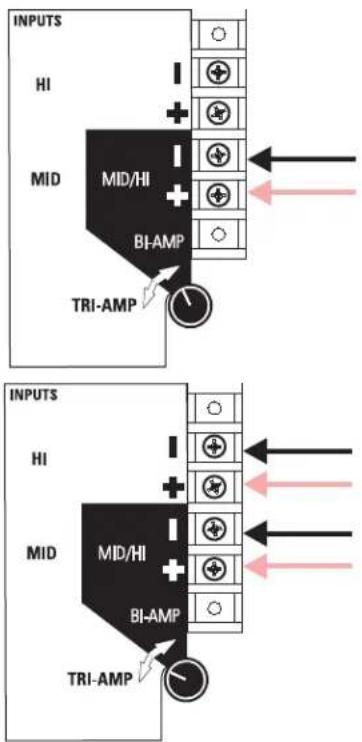

Selección del modo de operación BI-AMP / TRI-AMP
Colque el comutador selector del modo de operation en BI-AMP o TRI-AMP,dependiendo del ajuste de su aplicacion.
BI-AMP - Cuando se ajusta en BI-AMP, el modelos MH-1075C accepta señas de Frequencia media-alta en unconjunto de entradas y utilizes una red de cruce interno entre los excitadores de Frequencia media y alta. La SERIAL aplicada en elconjunto de altavoces media-alta noDebe tener un contenido de baja Frequencia (menor que 200Hz
TRI-AMP - Cuando se ajusta en TRI-AMP, el modelo MH-1075C accepts separadas de fecuencia media y alta en dos conjuntos de entrada. La red de cruce interno se elude y solo queda el circuito protector para el excitador de H.F. Cada una de las señas del excitador debe tener el procesamento apropiado de la seals antes de operar.
No conecte los amplificadores directamente a las entradas del excitador! Siempre use la tira de terminales de entrada.
Conexiones
Terminales de ENTRADA
El Modelo MH-1075Ciene terminales de tornillo de barra protectora que acceptan alambre trenzado de calibre de hasta N.° 10 AWG (6 mm²) para altavoces. Use el alambre de calibre más grande y de longitudnal más corta para la aplicación.
Terminales de SALIDA
Los terminales de SALIDA se conectan en fabrica a los excitadores. Estos terminales SOLO deben estar connectados a su excitador respectivo. No conecte las senales a这些东西 externales ya que si lo hace anulara toda proteccion y el circuito de ecualizacion.
;NOTE! Mantenga la polaridad adecuad en la conexion del altevoz en todo el systema para obtener el maximo rendimiento. ;No applique una senal de intervalo total al MH-1075C! Hay un cruze pasivo de fecuencia media-alta solo para el mode bi- amp. Cuando se opera en el modo tri-amp no hay un cruce connectado. Siempre esta activa una red de proteccion. Todo el procesamento requisite do senales se debe hacer antes de aplicar la senal al altevoz.No conecte ninguna senal a los conjuntos superiores de los terminales de SALIDA.

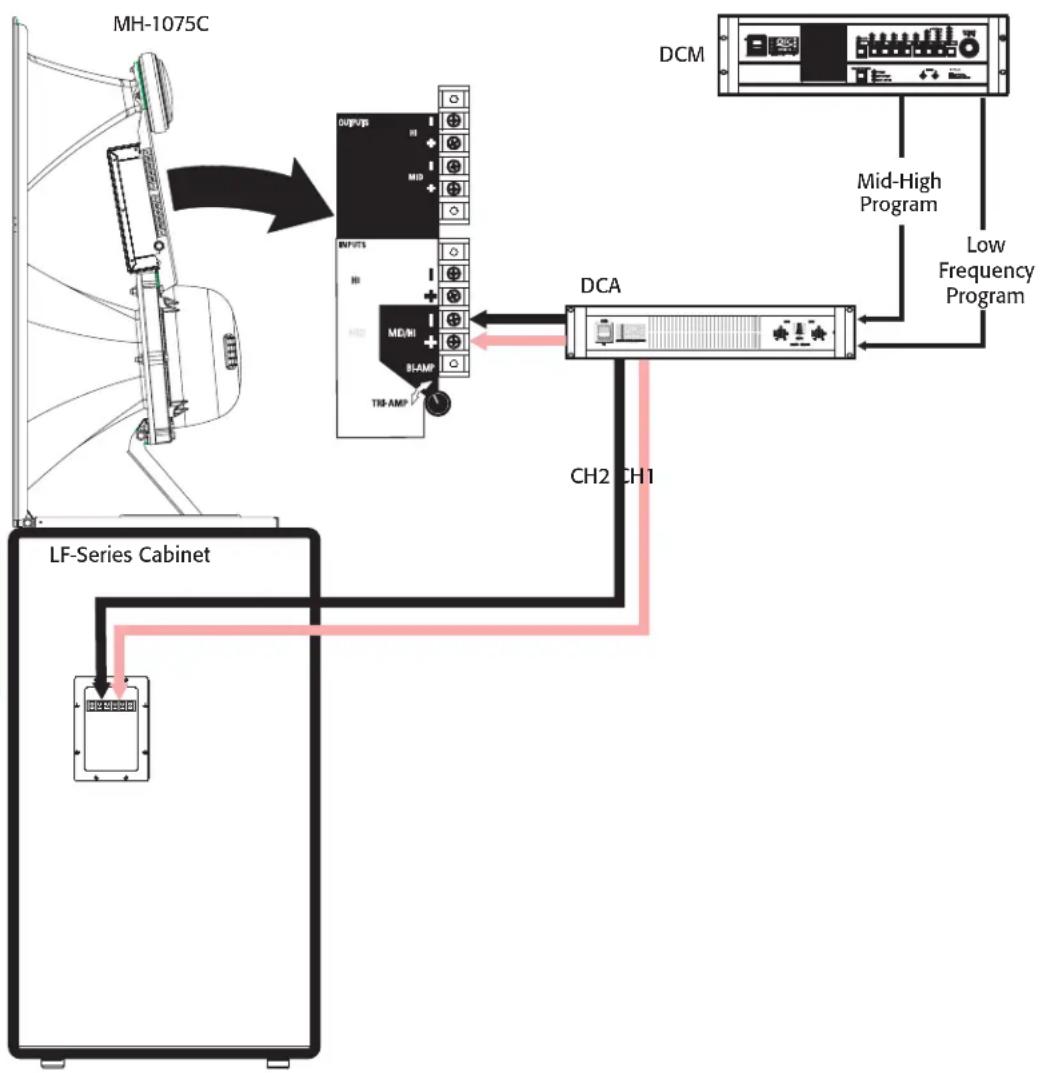

Conexiones en el modo BI-AMP - Aseguirese de que el commutador de modo este colocado en BI-AMP, conecte la entrada al sistemas MH-1075C en el Conjunto inferior de terminales de entrada marcadas "BI-AMP + -".
Modo BI-AMP - un canal del amplificador se usa para la caja de baja Frequencia y un canal del amplificador para el Conjunto de Frequencia media-alta. El conmutador de modo del sistema MH-1075C está ajustado en BI-AMP. Los cruces activos se usan antes de la Amplificacion. Elconjunto de Frequencia media-alta proportiona un cruce pasivo entre los excitadores de Frequencia media y alta.
Conexiones (continuación)

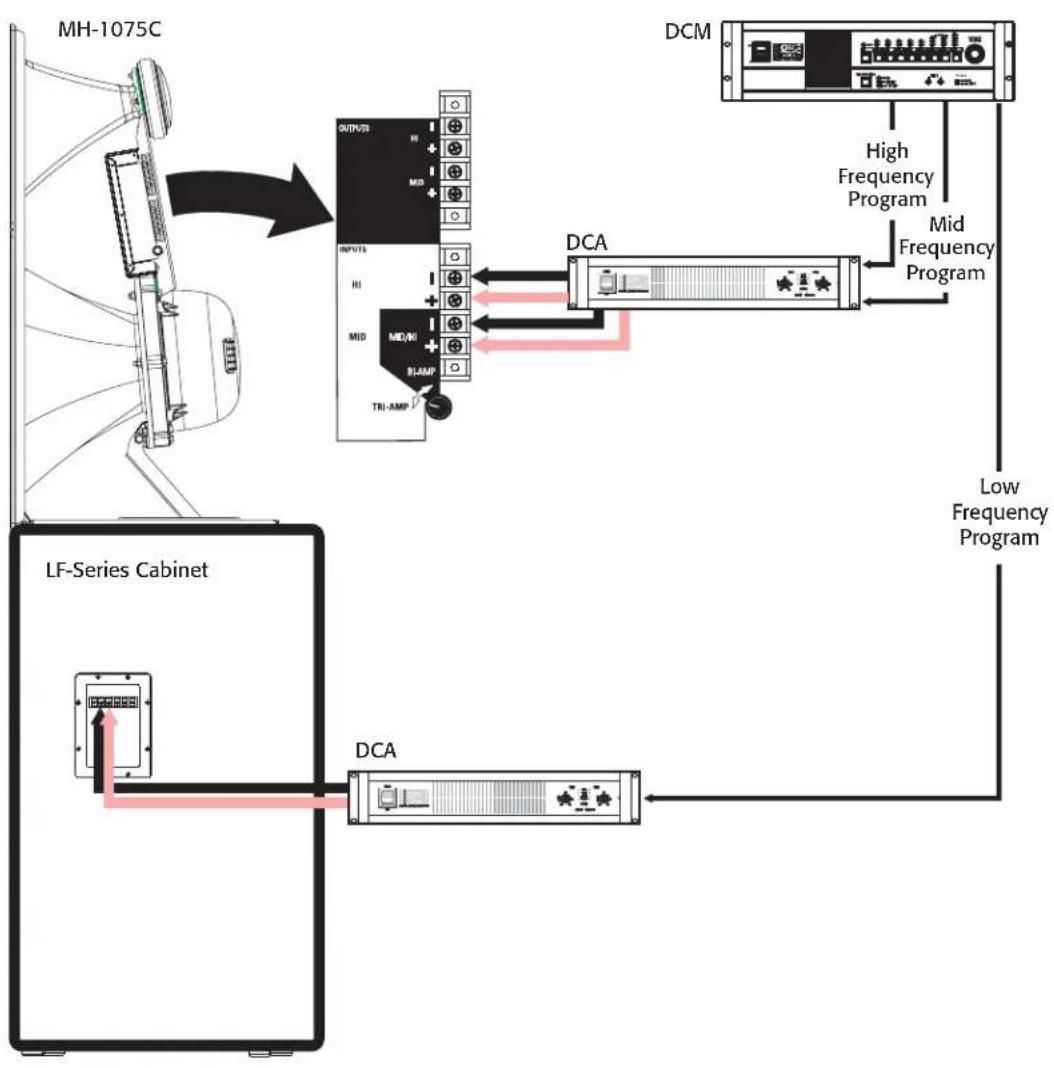

Conexiones del modo TRI-AMP - Cuando el conmutador de modo se ocurren en TRI-AMP, conecte la senal de alta frequencia en los terminales marcados "INPUT HI +" y la senal de frequencia media en los terminales marcados "INPUT MID +".
ES
Modo TRI-AMP - se
usa un canal del amplificador para la caja de baja
frecuencia, un canal del amplificador para las Frequencias medias y un canal del amplificador para las Frequencias altas. El conmutador de modo del sistema MH-1075C está ajustado en TRI-AMP, eludiendo el cruze pasivo interno de fecuencia media-alta. Los cruces activos o pasivos se usan antes de la amplficación. El limitador de potencia y el bloqueo de CC permanecen activos.
Especificaiones del sistema MH-1075C (sujetas a cambio sin previo aviso).
Intervalo de fecuencia 180 - 15k (-6dB, espacio completo)
Cobertura nominal:
90^ horizontal X +20 a -30° vertical (50° total, el montaje ajustable permite ajustes en el plano vertical. El plano horizontal se pueda ajustar alterando la posicion de montaje de la caja de baja Frequencia antes de apretar los pernos.
DI: 9 dB (400 a 16k Hertz como promedio)
Q:8 (400 a 16 Hertz como promedio)
Salida maxima:
[Mode Tri-amp] Frecuencia media Pico calculado de SPL: 135.5 dB, 1m, espacio complete
[Mode Tri-amp] Alta Frequencia Pico calculado de SPL: 133 dB, 1m, espacio complete
[Mode Bi-amp] Pico calculado de SPL: 135.5 dB, 1m, espacio complete
Impedancia: [Modo Bi-amp] 8 ohmios nominales
Potencia maxima de entrada [Modo Tri-amp] Frecuencia media 275 W (metodo AES, 2 hrs.)
[Modo Tri-amp] Alta freuencia 80 W (metodo AES, 2 hrs.)
[Modo Bi-amp] 250 W (metodo IEC, 8 hrs.)
Sensibilidad: [Modo Tri-amp] Frecuencia media SPL: 105 dB, 1 vatio, 1 metro
[Modo Tri-amp] Alta fecuencia SPL: 108 dB, 1 vatio, 1 metro
[Modo Bi-amp] SPL: 105 dB SPL, 1 vatio, 1 metro
Frecuencias de cruce
[Modo Tri-amp] 250 Hertz o mas, 24dB/octava y 1.7k Hertz, 24dB/octava
[Modo Bi-amp] 250 Hertz o mas, 24dB/octava
Red de cruce
1.7k Hertz, pendiente eletrica 18 dB/octava, circuito limitador de potencia del excitator HF (nunca afecta la continuidad). Operacion commutable entre Bi-Amp y Tri-amp. El ajuste Tri-amp quita el circuito de cruce de la senal, dejoando el limitador de potencia y los capacitores de bloqueo de la CC.
Conectadores:
Los terminales de tornillo de barra protectora acceptan alambre trenzado de calibre de hasta N.10 AWG (6mm^2) . Cuatro terminales: dos entradas HF y dos entradas MF (para la operation en el modo Tri-amp).
Transductores
MF: alcance medio y alta eficiencia de 10", acoplado mediante un canal acustico al cuerno.
HF: calidad de 1,5" (38 mm), bobina de voz de 3" (76 mm), excitador de compresión con diafragma de titanio.
Herraje de montaje:
Se conecta a la parte superior de la caja de baja fecuencia mediante tres pernos M8, de 20 mm delargo.

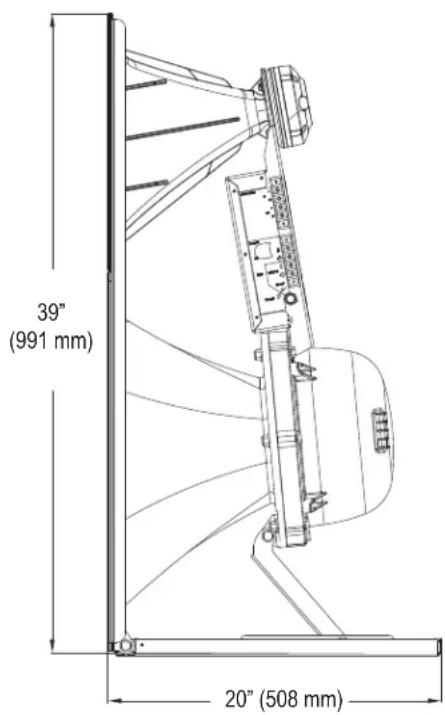

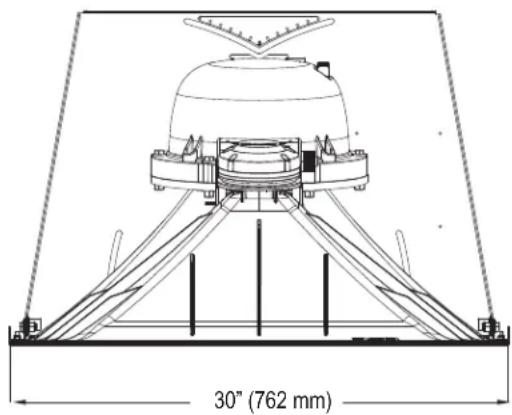

Tamañó 39" de alto x 30" de ancho x 20" de profundidad (991 x 762 x 508 mm)
Peso
82 libras (37.2kg) neto
Garantía (sólo para EE.UU.; para otros páíses, consulte con su vendedor o distribuidor)
Renunciation
QSC Audio Products, LLC no es responsable por ningún daño a los amplificadores, ni a ningún othero equipo que sea causado por negligencia o instalación y/o uso inadequado de este altovo.
Garantía limitada de 3 años de QSC Audio Products
QSC Audio Products, LLC ("QSC") garantiza que sus produits estarán libres de materiales y/o mano de obstructecuosos por un periodo de tres (3) años a partir de la Fecha de la vente, y reemplazará las piezas defectuas y reparará los produits que funciona mal bajo esta garantía cuando el defecto occursa bajo conditiones normales de instalación y uso, siempre y cuando launidad se devuelva a nuestra fabricula o a una de noseras estaciones autorizadas de servicei mediate transporte prepagada con una copia del comprobante de compra (por exemple, el recibo de la compra).Esta garantía requiere que el examen del productodeveltowindque, ennesta opinion, un defecto de fabricacion.Esta garantia no se extende a ningun producto que hubiera estado sometido a uso indebido, negligencia, accidente, instalacion incorrectra, o en el que se hubiera quitado o modifiedo el codigo de la fecha. QSC tampoco sera responsable por daños incidentales y/o emergentes.Esta garantia le otorga direchos legales espécificos.Esta garantia limitada es libremente transferible durante el periodo de la mesma.
El cliente podría gozar dearethos adiconiales, que podrian variar de un estado a otro.
En caso de que este producto fuera fabricado para exportacion y vente fuera de los Estados Unidos o sus territorios, entonces no sera aplicable esta garantia limitada. La eliminacion del numero de series en este producto, o la compra de este producto de un distribuidor no autorizo, anularan esta garantia limitada.Esta garantia se actualiza periodically. Para tener la version más recente de la declaracion de garantia de QSC, visite www.qscaudio.com. Comuniquese con nosotros en 800-854-4079 o看你 ntho sitio en Internet en www.qscaudio.com.
