用户手册 MH1075C QSC
MH-1075C 皇折 崾崛戛峒悚撼塗墙柅採旋嶽峽景柳拆携惡嬌寧折 上嶽棧審T。设计为可应用于和直接安装在QSC影院低频机 箱上。
中频利用安装在10”（254mm）定制影院喇叭的高效、相位环负载驱动器进行再现。驮厮愚太阅、3.0 多(75mm)粉婧厂瑜擰峰接掐捏峭墙堵走棚忆丁。高频喇叭为低失真波导，可提供高清晰的对话，但是没有传统喇叭扬声器的音色。两个喇叭的都具有宽水平和垂直覆盖角，确保声音覆盖大厅的每个座位。驱动组合安装在可调节盘和倾斜支架上，支架上设置有瞄准点，从而简化了安装。
MH-1075C 恶嬉嫌梓崎晕尴尬捧壺岘接T。直流阻塞电容器防止在无保护状态下可能会损坏驱动器的直流或低频信号。功率限制电路保护驱动器不会超过功率，18dB/八度分频和中、高频元件无缝混合。需要进行外侧处理以便在LF和MH扬声器间形成分频。
使用安装在连接板上的选择开关可以进行双功放或三功放操作。双功放设置在中、高驱动器间提供无源分频网络。低频通道和中频通道需要独立的放大器或有源分频。三功放设置禁用内部中-高分频，各驱动器由其各自的放大器或有源分频驱动；低频、中频和高频各一个。
MH-1075C 畜橘幢丁容橘控T。只需三个螺丝就可将中-高频组件牢固地安装在QSC低频机箱的顶部。
按照QSC Audio Product的说明并在授权的专业工程师的指导下安装。仅限使用QSC Audio Product公司指定的附件、底座、零件或支架。所有维护请由合格的专业人士进行。不论任何原因，如设备受到损坏，就需要进行维修。
警告！放置、安装、装配或悬挂任何扬声器产品前，请检查所有硬件、悬架、橱柜、变频器、支架和相关设备有无损坏。任何额定部件的缺失、腐蚀、变形或未装载都可能大大降低安装、放置或排列的强度。出现任何严重降低安装安全度的情况应立即予以更正。仅限使用适合安装加载条件和任何可能的短期突发超载的额定硬件。切勿超过硬件或设备的额定值。如有任何关于物理设备安装的疑问或问题，请咨询特许专业工程师。
装配
附到低频机箱上
秒 - 驳酗遂槟 3 柒 20mm 上庸投捏 M8 案意逢 QSC 捷敢捍塌丁。安装螺栓是为了防止因振动而产生松动,因此我们推荐使用耐用的螺纹防松组件。在对准前不要把安装硬件完全紧固(参见下面部分)。

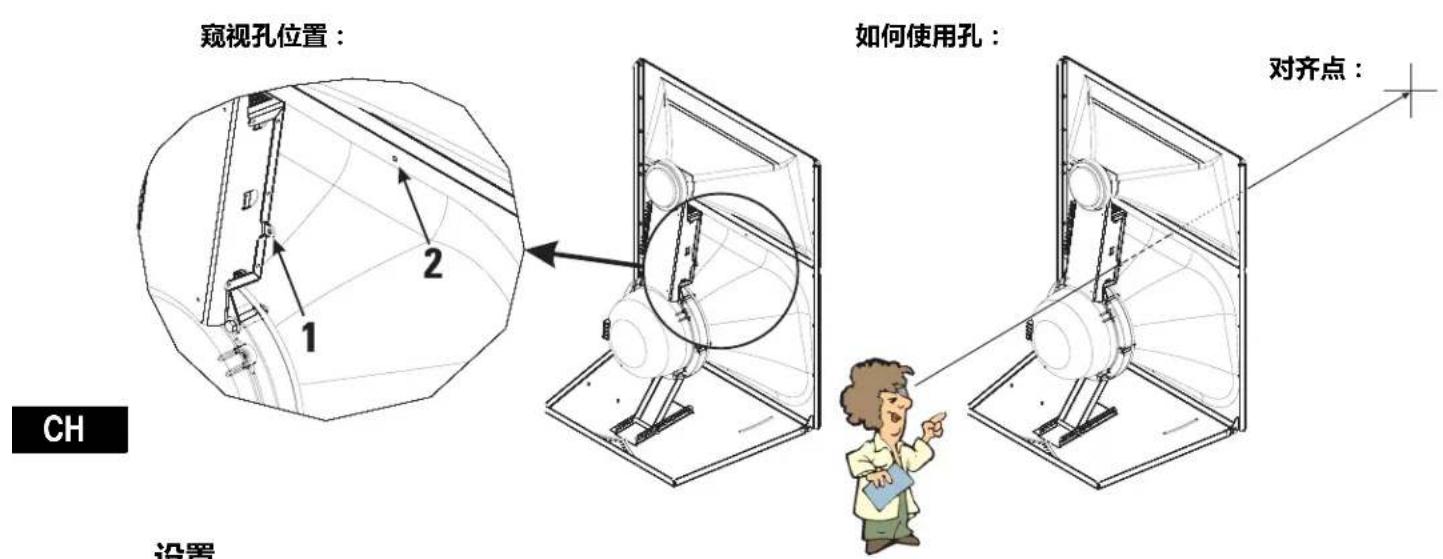

对准
紧固所附硬件前瞄准水平面上（盘）的喇叭。使用中-高垂直调整架调整垂直倾斜度。中-高组件配有对准点以帮助快速简便地实现所要的声音覆盖范围。通常情况下，对齐点应为礼堂后排的中间座位。如果已经安装电影屏幕，放置在需要的对齐点的闪光灯在黑暗的礼堂中可以通过筛孔看见。
设置
双功放/三功放操作模式选择
根据应用设置的情况，将操作模式选择开关设为双功放或三功放。
双功放-设为双功放时，MH-1075C在一套输入上接收中-高频信号，并在中频和高频驱动器间使用内部分频网络。应用到中-高频扬声器组件的信号绝对不能含有低频（低于200赫兹）内容。
三功放-设置为三功放时，MH-1075C在两套输入上接收各自的中频和高频信号。内部分频网络被分路，仅对高频驱动器的保护电路存留。在操作前，各驱动器信号必须有相应的信号处理。
不要将放大器直接连到驱动器输入上！总是使用输入接线条。
连接
输入端
MH-1075C具有阻挡带螺旋式终端，可以接受高达#10AWG(6mm²)的扬声器绞线。使用最大型号导线和最短的导线。
输出端
在出厂时输出端连到了驱动器：这些端子只能连到其相应的驱动器。不要将信号连到这些端子，因为这样所有的保护和平衡电路都将被设置到旁路。
注意！整个系统保持正确的扬声器连接极性，以获得最佳性能。勿对MH-1075C应用全范围信号！只有一个适用于双功放模式的中-高无源分频。运行在三功放模式时，没有分频连接。保护网络总是处于激活状态。所有要求的信号处理必须在信号应用到扬声器之前完成。不要将任何信号联入输出端的上部。

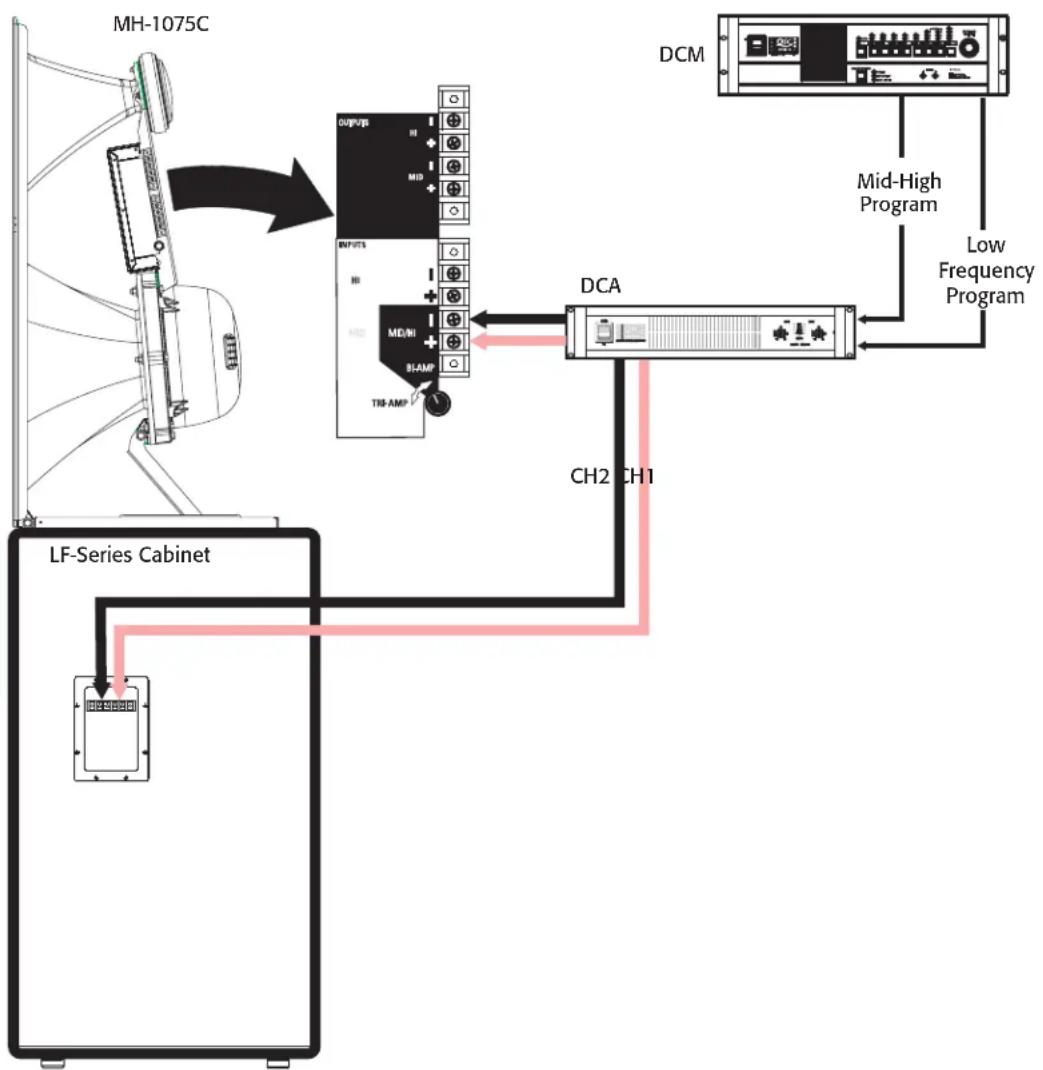

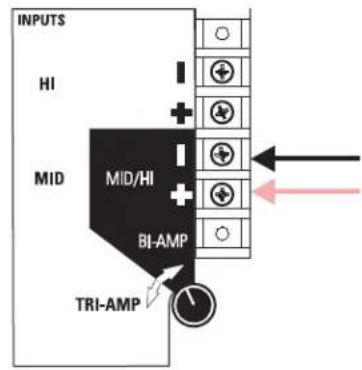

双功放模式连接-确保模式开关被设为双功放，将到MH-1075C的输入连到标记为“双功放 + -”的输入端下部。
双功放模式-一个放大器通道用于低频箱，一个放大器通道用于中频组件。MH1075C模式开关设为双功放。有源分频器在放大前使用。中-高频组件在中频和高频驱动器间提供无源分频
连接（续页）

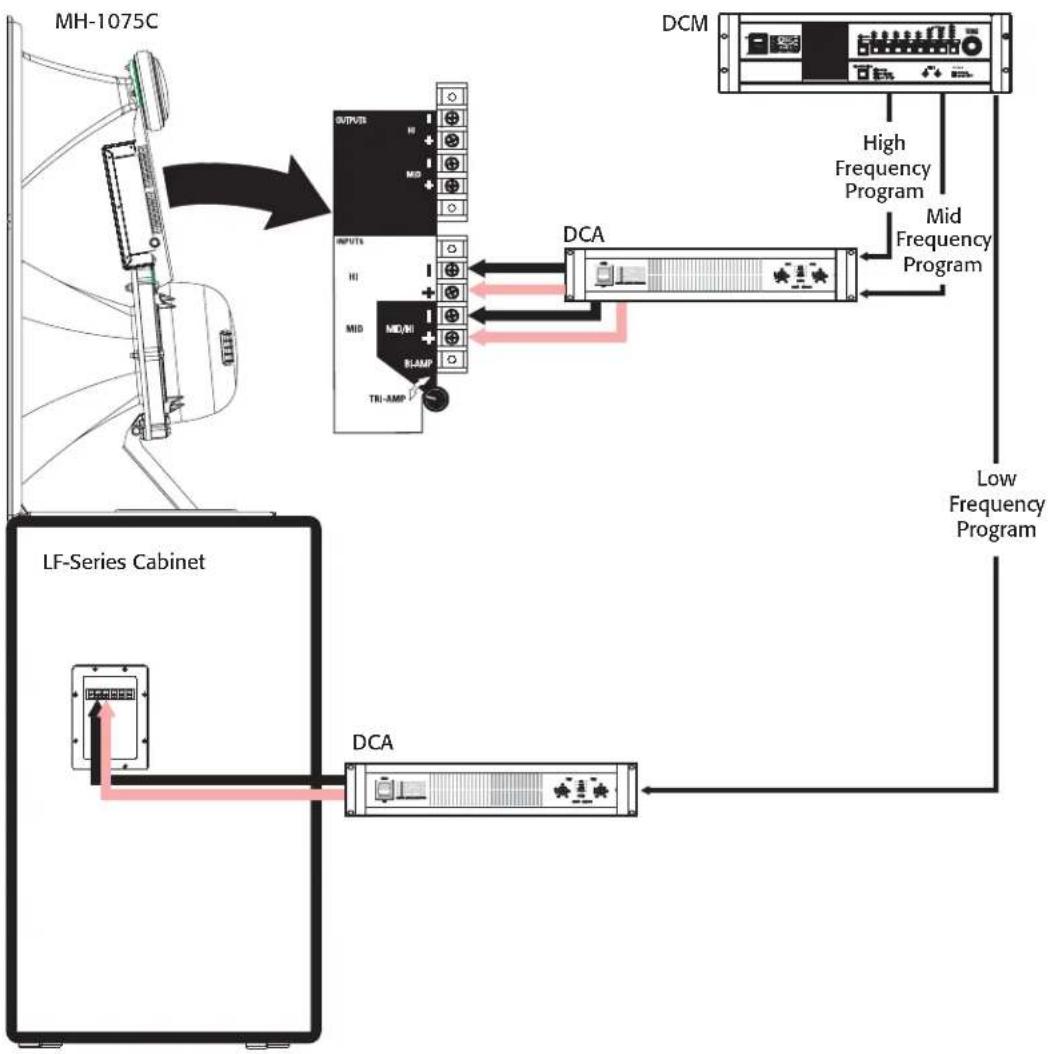

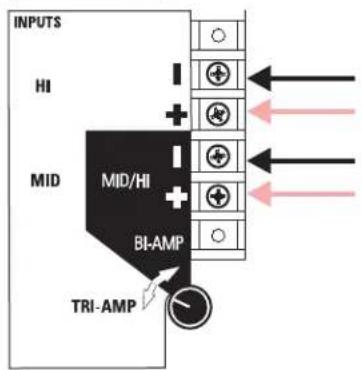

三功放模式连接 - 如果模式开关设为三功放，将高频信号连到标记为“输入高频 + -”的端子，中频信号连到标记为“输入中频 + -”的端子。
三功放模式-一个放大器通道用于低频箱，一个放大器通道用于中频，一个放大器通道用于高频。MH-1075C模式开关被设为三功放，从内部中-高无源分频分路。有源或无源分频在放大前使用。功率限制器和直流阻塞处于活动状态。
MH-1075C产品规格（如有改变恕不另行通告）
频率范围180-15k（-6dB，全间距）
标称覆盖范围 90^ （水平） X + 20 到 -30^ （垂直）（总计 50^ ），可调式安装允许垂直平面调整。紧固螺丝前，通过改变低频机箱上的安装位置可以调整水平平面。
DI: 9 dB（平均400到16k赫兹）
Q:8（平均400到16K赫兹）
最大输出：[三功放模式]中频135.5dB SPL计算峰值，1m,全间距[三功放模式]高频133dB SPL计算峰值，1m,全间距[双功放模式]135.5dB SPL计算峰值，1m,全间距
阻抗：[双功放模式]标称8欧姆
最大输入功率 [三功放模式]中频275W（AES方法，2小时）[三功放模式]高频80W（AES方法，2小时）[双功放模式]250W（IEC方法，8小时）
灵敏度： [三功放模式]中频105dB SPL,1瓦，1米[三功放模式]高频108dB SPL,1瓦，1米[双功放模式]105dB SPL,1瓦，1米
分频频率 [三功放模式]250赫兹或更高，24dB/八分音度和1.7千赫，24dB/八分音度[双功放模式]250赫兹或更高，24dB/八分音度
分频网络 1.7千赫，18dB/八分音度电坡，高频驱动功率限制电路（从不中断连续性）。双功放和三功放操作之间的可切换操作。三功放设置将分频电路从信号中分出，留下功率限位器和直流阻塞电容器。
连接器阻挡带螺旋式终端接受高达#10AWG(6mm 2)的绞合式布线。四个端子，两个高频输入和两个中频输入（用于三功放模式操作）。
变频器中频：10"高效中声频，已加载相位环。
高频：1.5" (38mm) 退出，3" (76mm) 音圈，钛隔膜压缩驱动器。
安装硬件使用3个 20mm 长的M8螺丝连接到低频箱顶部。

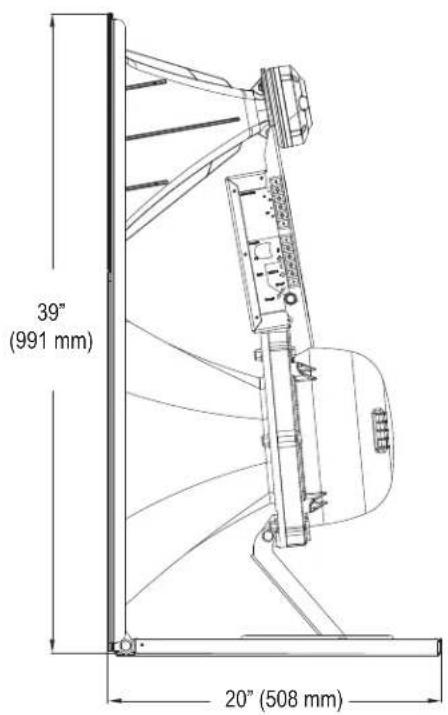

尺寸 39^ （高） × 30^ （宽） × 20^ （深） (991× 762× 508mm)
重量82磅 (37.2kg) ，净重
保修（仅限美国；其它国家，请联系您的经销商或分销商）
声明
QSC Audio Products, LLC 不对因疏忽，或不当安装和/或使用本扬声器产品而对放大器或任何其它设备造成的损坏承担任何责任。
QSC Audio Products 3年有限质保
QSC Audio Products, LLC (QSC) 担保其产品自销售日起三年内不会发生材料或制造工艺缺陷，若属在正常安装和使用条件下发生的损坏，QSC 将按照本质保协议更换有缺陷的零件和维修故障产品 - 但您要将本产品送回我们的工厂或任一授权维修点，并需要承担运费并附上购买证明即销售收据复印件。此质保协议规定，退回的产品经过检查必须具有我们认定的制造缺陷。本质保不适用于任何因误用、疏忽、意外事故、不正确安装，或日期码被去掉或破损的产品。QSC 不对意外和 / 或间接发生的损害承担责任。此质保赋予您特定的法律权力。此有限质保在保证期内可自由转让。
在不同的州，顾客可能会有其他权利。
为出口，或为在美国以外的国家或地区销售而生产的产品，不适用于此质保协议。产品上缺少序列号，或者从非授权销售商处购买此产品，将失去此有限质保协议。此质保协议会定期更新。请浏览：www.qscaudio.com，获得最新版本的QSC质保协议声明。联系我们：800-854-4079，或访问我们的网站：www.qscaudio.com。
