Type de produit	Haut-parleur moyenne-haute fréquence pour cinéma
Marque	QSC
Modèle	MH1075C
Dimensions (H x L x P)	991 x 762 x 508 mm
Poids net	37,2 kg
Plage de fréquence	180 Hz à 15 kHz (-6 dB)
Couverture nominale	90° horizontale, +20° à -30° verticale (50° total)
Indice de directivité	9 dB (400 Hz à 16 kHz en moyenne)
Facteur Q	8 (400 Hz à 16 kHz en moyenne)
Niveau de pression sonore max (mode Bi-amp)	135,5 dB à 1 m
Niveau de pression sonore max (mode Tri-amp, MF)	135,5 dB à 1 m
Niveau de pression sonore max (mode Tri-amp, HF)	133 dB à 1 m
Puissance admissible (mode Bi-amp)	250 W (méthode CEI, 8 h)
Puissance admissible (mode Tri-amp, HF)	80 W (méthode AES, 2 h)
Sensibilité (mode Bi-amp)	105 dB, 1 W, 1 m
Sensibilité (mode Tri-amp, MF)	105 dB, 1 W, 1 m
Sensibilité (mode Tri-amp, HF)	108 dB, 1 W, 1 m
Transducteurs	MF : 254 mm avec plaque de phase ; HF : compression à diaphragme titane, bobine 76 mm
Connecteurs d'entrée	Bornes à vis jusqu'à 10 AWG (6 mm²)
Filtre passif	1,7 kHz, pente 18 dB/octave, limitation de puissance HF
Modes de fonctionnement	Bi-amp (2 amplis) ou Tri-amp (3 amplis), sélectionnable
Fixation	3 boulons M8 x 20 mm sur enceinte basse fréquence QSC
Garantie	3 ans (États-Unis)

FOIRE AUX QUESTIONS - MH1075C QSC

Comment installer le MH1075C sur une enceinte basse fréquence QSC ?

Fixez le haut-parleur à l'aide de trois boulons M8 de 20 mm avec rondelles d'arrêt fournis sur l'enceinte basse fréquence. Utilisez de la graisse pour filtage afin d'éviter le desserrage par vibrations. Ne serrez pas complètement avant d'avoir effectué le réglage de visée.

Quelle est la différence entre les modes Bi-amp et Tri-amp ?

En mode Bi-amp, un amplificateur alimente l'ensemble moyenne-haute fréquence avec un filtre passif interne entre les voies MF et HF. En mode Tri-amp, trois amplificateurs sont utilisés : un pour les basses, un pour les moyennes et un pour les hautes fréquences ; le filtre passif interne est contourné.

Comment régler la visée du haut-parleur ?

Orientez le pavillon dans le plan horizontal avant de serrer les boulons. Ajustez l'inclinaison verticale via l'équerre de réglage. Utilisez le dispositif de visée intégré ; le point de visée typique est le fauteuil central au fond de la salle.

Quels câbles utiliser pour le raccordement ?

Utilisez des fils de haut-parleur toronnés jusqu'à 10 AWG (6 mm²) sur les bornes à vis. Respectez la polarité indiquée. Les longueurs doivent être les plus courtes possible.

Comment sélectionner le mode de fonctionnement ?

Réglez le sélecteur sur le panneau des connexions sur BI-AMP (position 2) pour deux amplificateurs, ou sur TRI-AMP (position 3) pour trois amplificateurs.

Puis-je connecter directement un amplificateur aux bornes de sortie ?

Non, les bornes OUTPUT sont réservées aux étages d'attaque. Ne connectez aucun signal à ces bornes, car vous contourneriez les circuits de protection et d'égalisation.

Quelles sont les précautions de sécurité à prendre ?

L'installation doit être effectuée par un technicien professionnel diplômé. Inspectez toute la visserie et le matériel de suspension avant chaque installation. Utilisez uniquement du matériel de montage spécifié par QSC.

Comment nettoyer le haut-parleur ?

Nettoyez l'extérieur avec un chiffon doux et sec. N'utilisez pas de solvants ni de produits abrasifs. Évitez de toucher les diaphragmes.

Quelle est la garantie du MH1075C ?

QSC offre une garantie limitée de trois ans à compter de la date d'achat, couvrant les défauts de fabrication et de matériel. Elle s'applique aux États-Unis ; pour les autres pays, consultez le revendeur.

Le MH1075C peut-il être utilisé sans enceinte basse fréquence ?

Non, il est conçu pour être monté sur une enceinte basse fréquence QSC dédiée. Il ne reproduit pas les fréquences graves en dessous de 180 Hz, d'où la nécessité d'une enceinte LF.

MODE D'EMPLOI MH1075C QSC

Numeros de téléphone:

Numero principal [phone]

Manuel d'utilisation de systèmes de haut-parleurs de cinéma moyenne-haute fréquence

Haut-parleur fréquence moyenne MH-1075C

(254 mm), étage d'attaque de compression de 75 mm

Introduction

Le MH-1075C " mid-high pack " fournit les composants moyennes et hautes fréquences des systèmes de haut-parleurs à canal d'écran tridirectionnel pour les applications cinématographiques à haute performance. Il sont étés concus pour fonctionner avec des enceintes BASSE FRÉQUENCY DE CINÉMA QSC et doivent être installés dessus.

Les fréquences moyennes sont reproduites avec un étage d'attaque charge sur plaque de phase ultra-puissant de 254 mm monté sur un pavillon acoustique de cinéma conçu sur mesure. L'étage d'attaque à haute fréquence est un étage d'attaque de compression à diaphragme en titane de 75 mm grand format monté sur un pavillon acoustique de cinéma à haute fréquence personnalisé. Le pavillon acoustique haute fréquence est un guide d'ondes basse distorsion permettant un dialogue très clair sans la coloration associée aux haut-parleurs à pavillon acoustique conventionnels. Les deux pavillons acoustiques ont de grands angles de couverture horizontally et verticaux pour garantir l'audition depuis chaque fauteuil de la salle. Les étages d'attaque sont montés sur une équerre « panoramaque et inclinaison » régliable dotée d'un dispositif de visée intégré, ce qui simplifie l'installation.

Le haut-parleur MH-1075C comprend une protection d'etage d'attaque et un circuit d'aiguillage de fréquences pour garantir un fonctionnement fiable. Des condensateurs qui bloquent le courant c.c. protégent contre les signaux c.c. ou basse fréquence qui risquent d'endommager un étage d'attaque sans protection. Le circuit du limitateur de puissance protège l'étage d'attaque d'une surpuissance et un filtre passif de 18 dB/octave mélange sans problème les éléments haute et moyenne fréquence. Un traitement extérieur est obligatoire pour former le filtre passif entre les haut-parleurs LF et MH.

Un fonctionnement avec deux ou trois amplificateurs est possible à l'aide d'un sélecteur monté sur le panneau des connexions. Une configuration à deux amplificateurs fournit un filtré passif entre les étages d'attaque moyenne et haute fréquence. Des amplificateurs séparés et un filtré actif sont nécessaires pour le canal basse fréquence et moyenne-haute fréquence. Une configuration à trois amplificateurs désactive le filtré passif moyenne-haute fréquence interne et chaque étage d'attaque est commandé indépendamment par son propre amplificateur et filtré passif ; un pour les basses fréquences, un pour les moyennes fréquences et un pour les hautes fréquences.

Les composants du MH-1075C sont fournis préassemblés pour réduire le temps de montage sur site. Trois boulons suffient pour fixer l'ensemble moyenne-haute fréquence sur le dessus d'une enceinte basse fréquence QSC.

Installer conformément aux instructions de QSC Audio Products et d'un technicien professionnel Diplomé. Utiliser uniquement des fixations, supports, accessoires ou équres spécifiés par QSC Audio Products. Confier toutes les réparations à un personnel qualifié. Une réparation ou maintenance est requise lorsque l'appareil a été endommagé d'une manière quelconque.

AVERTISSEMENT! Avant de placer, installer, monter ou suspendre un haut-parleur, inspector I'etat de toute la visserie, du matériel de suspension, des armoires, des transducteurs, des supports et du matériel associé. Tout composant manuant, corrode, déformé ou non adapté à la charge risque de réduire sensiblement la solidité de l'installation, sa mise en place ou sa portée. Une telle condition réduit sensiblement la sécurité de l'installation et doit être immédiatement corrigée. Utiliser uniquement du matériel de montage prévu pour les conditions de charge de l'installation et toute surcharge eventuelle à court terme imprévue. Ne jamais dépasser les specifications nominales du matériel de montage ou de l'équipement. Consulter un technicien professionnel Diplômé en cas de doute ou de question concernant l'installation physique de l'équipement.

Montage

Branchement sur une enceinteasse fréquence

Le haut-parleur " moyenne-haute fréquence" s'attache en haut de l'enceinteasse fréquence QSC à l'aide de trois boulons M8 de 20 mm de longueur avec rondelles d'arrêt. La visserie est expédée installée sur l'armoireasse fréquence. Nous recommandons l'utilisation d'uneGRAISSSE pour filtagelrds de l'installation des boulons pour empêcher leur desserrage suite aux vibrations. Ne serrez pas la visserie a fond avant de viser (voir ci-dessous).

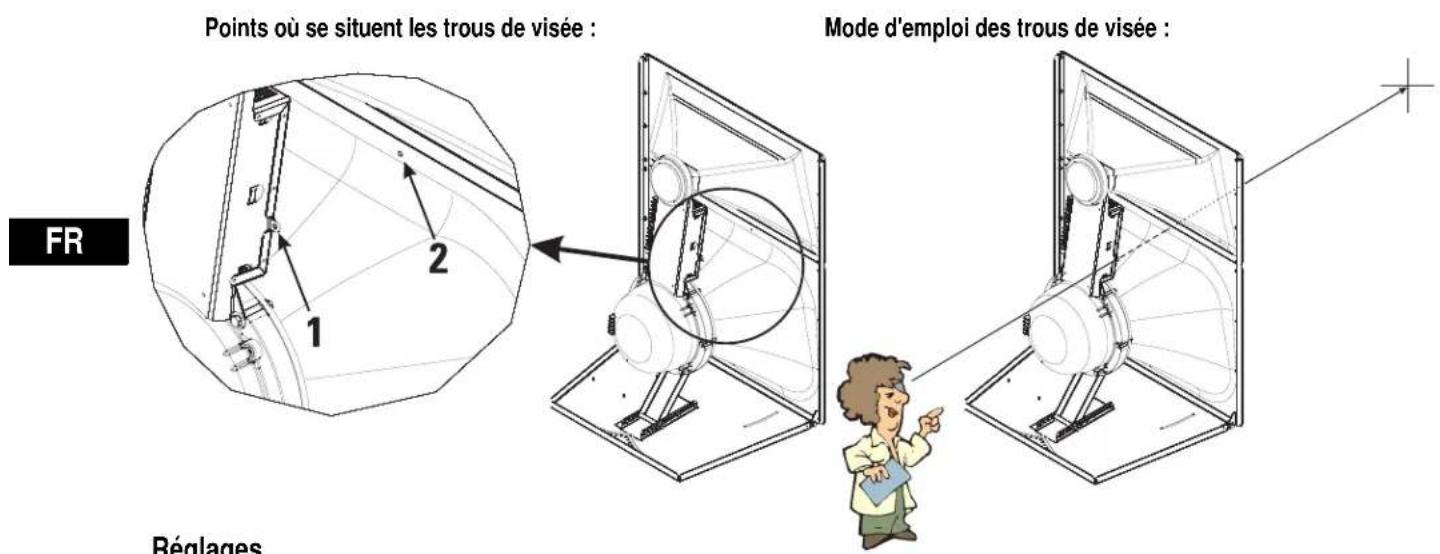

Réglage de visée

Orienter le pavillon acoustique dans le plan horizontal (panoramaque) avant de serrer la viserie de fixation. Ajuster l'inclinaison verticale en réglant l'équreure de réglage vertical de l'ensemble moyen-haute fréquence. L'ensemble moyen-haute fréquence est équipé d'un dispositif de visée pour Obtir plus facilement et rapidement la couverture souhaitee. Pour des applications typiques, le point de visée doit être le fauteuil central au fond de la salle de cinema. Si l'écran de la salle de cinema a déjà été installé, la lamière d'une lampe de poche placée au point de visée souhaite se voit à travers les perforations de l'écran dans une salleASFRE

Réglages

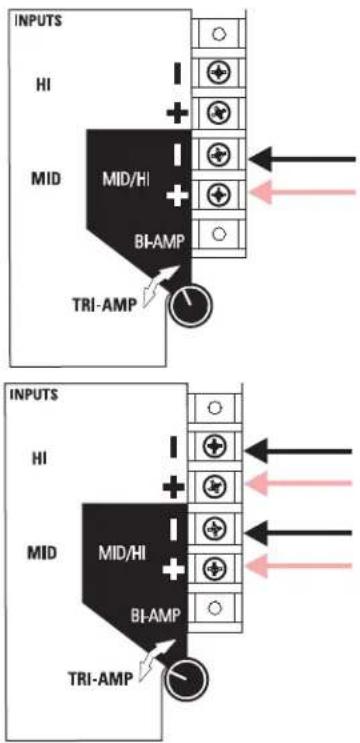

Selection du mode de fonctionnement à deux amplificateurs/trois amplificateurs

Régléz le sélecteur du mode sur BI-AMP (2) ou TRI-AMP (3), selon notre configuration.

BI-AMP - Regle sur BI-AMP, le MH-1075C accepte les signaux de moyenne-haute fréquence sur un jeu d'entres et utilise un circuit d'iguillage de fréquences interne entre les étages d'attaque moyenne et haute fréquence. Le signal appliqué à l'ensemble de haut-parleurs moyenne-haute fréquence ne doit pas contenir de contenu BASSE fréquence (moins de 200 Hz).

TRI-AMP - Régle sur TRI-AMP, le MH-1075C accepte les signaux moyenne et haute fréquence séparés sur deux jours d'entrées. Le filtre passif interne est contourné et seul le circuit de protection pour l'étage. d'attaque reste actif. Les signaux de chaque étage d'attaque doivent subir le traitement approprié avant de fonctionner.

Ne pas brancher les amplificateurs directement sur les entrées des étages d'attaque! Toujours utiliser le bornier d'entrée.

Branchements

Bornes d'entrée (INPUT)

Le MH-1075C a des bornes visées sur barrette de connexion qui acceptent des fils de haut-parleur toronnés jusqu'à #10 AWG (6 mm²). Respecter la polarité indiquée. Utiliser des conducteurs de calibre maximal et de longueur minimale pour l'application.

Bornes de sortie (OUTPUT)

Les bornes OUTPUT sont connectees en usine aux etages d'attaque. Ces bornes doivent UNIQUEMENT etre connectees a l'etage d'attaque correspondant. Ne pas connecter de signaux a ces bornes dans la mesure ou tous les circuits de protection et d'égalisation seront contournés.

REMARQUE! Pour une performance maximum, maintainir la polarite de branchement correcte à travers l'ensemble du système. Ne pas appliquer de signal pleine gamme au MH-1075C! Il existe un filtre passif moyenne-haute fréquence pour le mode deux amplificateurs uniquement. Aucun filtre passif n'est connecté en mode trois amplificateurs. Un réseau de protection est toujours actif. L'ensemble du traitement du signal doit être effectué avant l'application du signal au haut-parleur. Ne connecter aucun signal à l'ensemble supérieur des bornes OUTPUT.

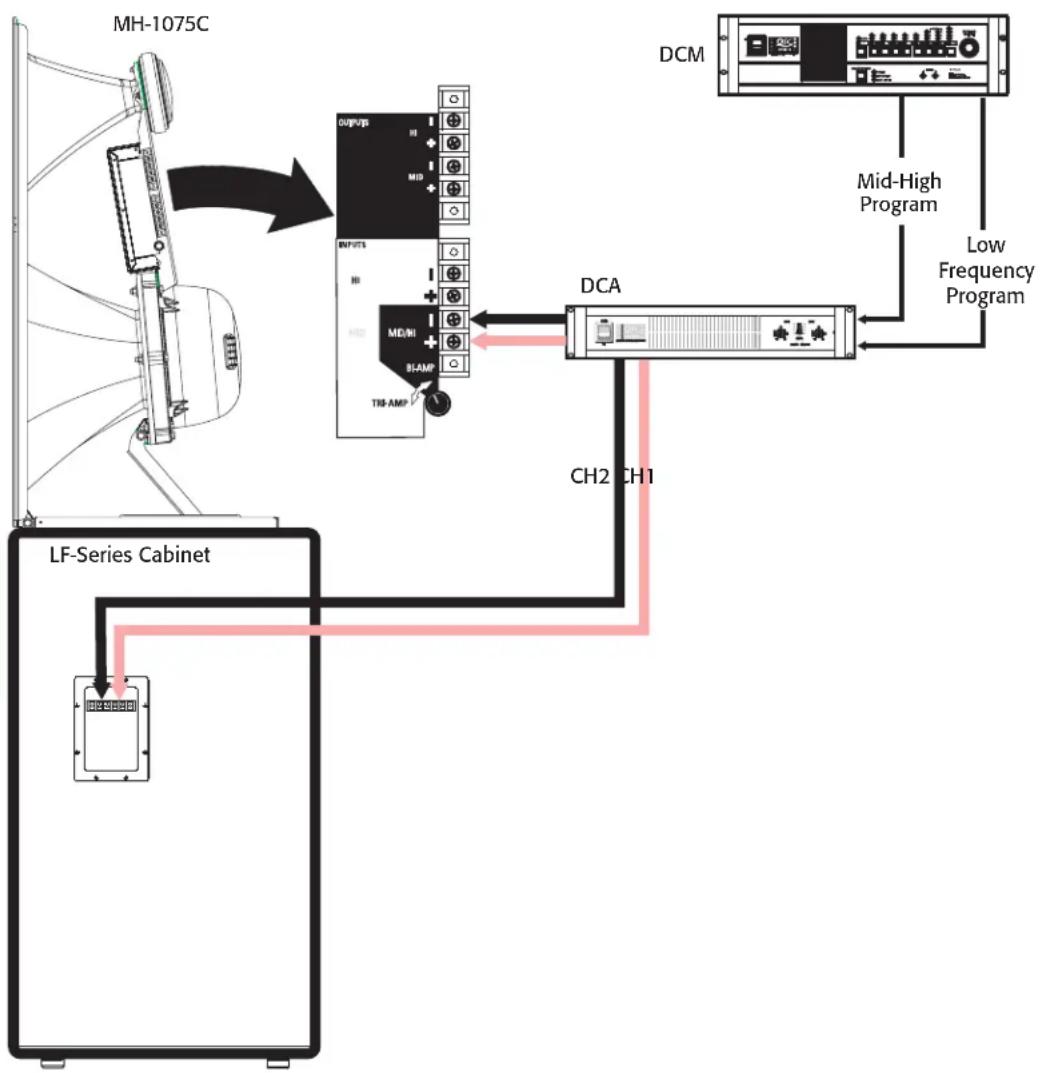

Branchements pour le mode BI-AMP - S'assurer que le sélecteur de mode est sur position BI-AMP, brancher l'entrée au MH-1075C sur l'ensemble inférieur des bornes d'entrée marquées « BI-AMP + - »

Mode BI-AMP - un canal d'amplificateur est utilisé pour l'armoire basse fréquence et un deuxième est utilisé pour l'ensemble moyenne-haute fréquence. Le sélection de mode du MH-1075C est sur position BI-AMP. Des filtres actifs sont utilisés avant l'amplification. L'ensemble moyenne-haute fréquence fournit un filtré passif entre les étages d'attaque moyenne et haute fréquence.

Connexions (suite)

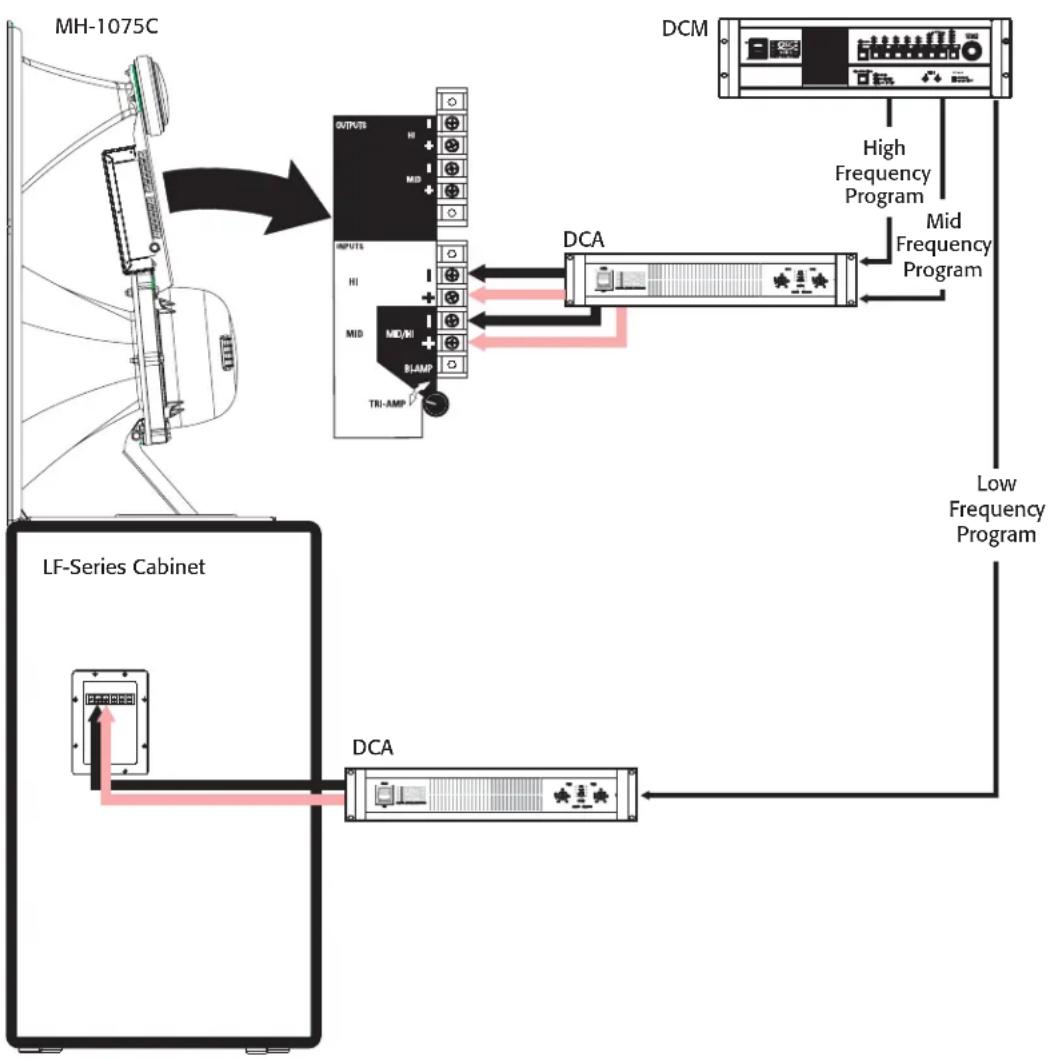

Branchements pour le mode TRI-AMP - Lorsque le selecteur est sur position TRI-AMP, brancher le signal haute fréquence aux bornes marquées « INPUT HI + - » et le signal moyenne fréquence aux bornes marquées « INPUT MID + - »

Mode TRI-AMP - un canal d'amplificateur est utilisé pour l'armoire basse fréquence, un deuxième est utilisé pour les moyennes fréquences et un troisième est utilisé pour les haute fréquences. Le sélection de mode du MH-1075C est sur position TRI-AMP, ce qui signifie que le contrôle passif des moyennes-hautes fréquences est contourné. Des filtres actifs ou passifs sont utilisés avant l'amplification. La limitation de puissance et le blocage de c.c. restent actifs.

Caracteristiques techniques du MH-1075C (sujettes à modification sans préavis)

Plage de fréquence 180 à 15 kHz (-6 dB, espacement total)

Couverture nominale 90^ horizontale × +20 a-30o verticale (50o au total ; le support reglable permet les ajustements dans le plan vertical). Le plan horizontal se rgle en modifiant la position de montage sur I'enceinteasse frquence avant de serrer les boulons.

Indice de directivité : 9 dB (400 à 16 kHz en moyenne)

Q: 8 (400 à 16 kHz en moyenne)

Sortie max.: [Mode Tri-amp] Moyenne fréquence, Niveau de pression sonore maximal calculé de 135,5 dB, 1 m, espacement total

[Mode Tri-amp] Haute fréquence, Niveau de pression sonore maximal calculé de 133 dB, 1 m, espacement total

[Mode Bi-amp] Niveau de pression sonore maximal calculé de 135,5 dB, 1 m, espacement total

[Mode Tri-amp] Haute fréquence, 80 W (methode AES, 2 h)

[Mode Bi-amp] 250 W (methode CE1, 8 h)

Sensibilité [Mode Tri-amp] Moyenne fréquence, Niveau de pression sonore 105 dB, 1 W, 1 m

[Mode Tri-amp] Haute fréquence, Niveau de pression sonore 108 dB, 1 W, 1 m

[Mode Bi-amp] Niveau de pression sonore 105 dB, 1 W, 1 m

Frequences du filtré passif [Mode Tri-amp] 250 Hz ou plus, 24 dB/octave et 1,7 kHz, 24 dB/octave

[Mode Bi-amp] 250 Hz ou plus, 24 dB/octave

Filtre passif 1,7 kHz, pente électrique 18 dB/octave, circuit de limitation de puissance d'étage d'attaque HF (ne perturbe jamais la continuité). Fonctionnement permutable entre le mode Bi-amp (2 amplis) et le mode Tri-amp (3 amplis). Le réglage Tri-amp supprime le circuit du filtre passif du signal, en laissant le limitateur de puissance et les condensateurs de blocage c.c.

Connecteurs Les bornes visées sur barrette de connexion acceptent des fils de haut-parleur toronnés jusqu'a

10 AWG (6 mm²). Quatre bornes, deux d'entrée HF et deux d'entrée MF (pour le mode de fonctionnement Tri-amp).

Transducteurs MF:Chargement sur plaque de phase milieu de gamme 250~mm

HF: étage d'attaque de compression à diaphragme en titane, bobine acoustique de 76 mm, sortie de 38 mm.

Fixations : S'attachene n haut de l'enceinte basse frquence a I'aide de trois boulons M8 de 20 mm de longueur.

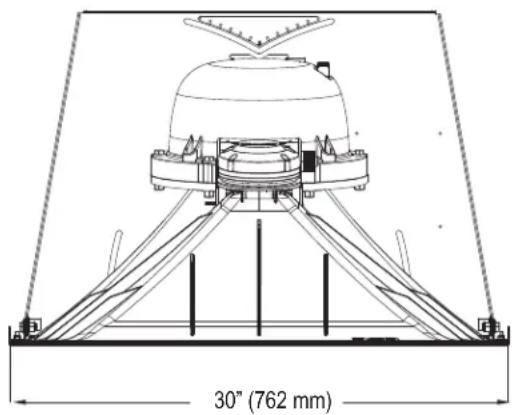

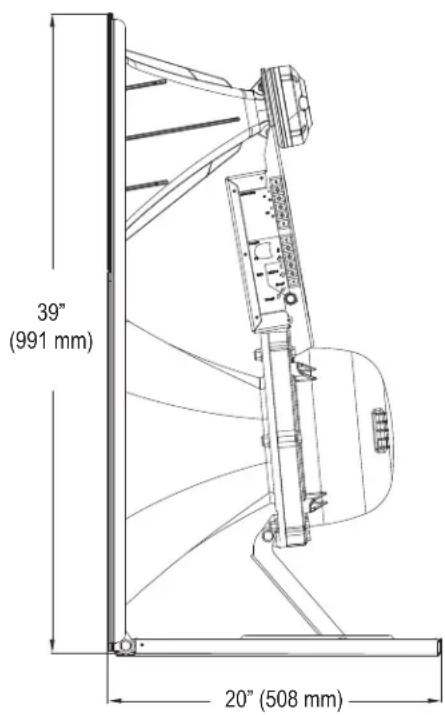

Dimensions 991 mm (hauteur) x 762 mm (largeur) x 508 mm (epaisseur)

Poids net 82 livres 37.2kg net

Garantie (Etats-Unis seulement ; dans les autres pays, consulter le revendeur ou le distributeur)

Avis de non-responsabilité

QSC Audio Products, LLC n'est pas responsable des dommages subis par les amplificateurs ou tout autre équipement causé par un acte de negligence ou une installation impropre et/ou l'utilisation de ce haut-parleur.

QSC Audio Products - Garantie limitée de 3 ans

QSC Audio Products, LLC (« QSC ») garantit que ses produits sont dépourvus de tout vice de fabrication et/ou de matérielpendant une période de trois (3) ans à partir de la date de vente et replacera les pieces défectueuses et réparera les produits qui fonctionnent mal dans le cadre de cette garantie si le défaut survient dans des conditions normales d'installation et d'utilisation - à condition que l'appareil soit returné à l'usine ou à l'un de nos centres de réparation agrées en port prépayé, accompagné d'un justificatif d'achat (facture, par ex.). Cette garantie prévoit que l'examen du produit returné doit indiquer, selon notre jugement, un défaut de fabrication. Cette garantie ne sétend àaucun produit qui a été soumis à une utilisation abusive, un acte de négligence, un accident, une installation incorrecte ou un produit dont le code-date a été retiret ou efface. QSC ne pourrait être tenue pour responsable de dommages accessoires et/ou indirects. Cette garantie vous accorde des droits spécifiques. Cette garantie limite est librement cesserble durant sa période de validité.

Le client pourra bénéficier d'autres droits,variablesd'une juridictiona l'autre.

Si ce produit a eté fabriqué pour une exportation et une vente en dehors des États-Unis ou de ses territoires, cette garantie limitée ne s'appliquera pas. Le retrait du numero de série sur ce produit ou l'achat de ce produit auprès d'un revendeur non agrée annulera cette garantie limitée. Cette garantie est régulièrement mise à jour. Pour obtenir la toute dernière version de la garantie de QSC, rendez-vous sur le site www.qscaudio.com. Contactez-nous au 800-854-4079 ou visitez notre site Web www.qscaudio.com.
