Benutzerhandbuch für Mittel-/Hoch-Kinolaufsprechersystem

MH-1075C

10-Zoll-(254-mm)-Mittelfrequency,3,O-Zoll-(75-mm)

Komprimierungstreiber

Einführung

Der MH-1075C Mid-High-Lautsprecher liefert die Mittel- und Hochtonfrequenzkomponenten von Screen-Channel-Dreiwege-Lautsprechersystemen für Kinoanwendungen, die hohe Leistung erfordern. Sie wurden für den Betrieb mit Niederfrequenz-Kinogehäussen von QSC entwickelt, auf denen sie direkt montiert werden können.

Mittlere Frenzen werden mit einem 254 mm großen Hochleistungstreiber mit Phasenring reproductiert, der auf einem nach Kundenwünschen konstruierten Kino-Schalltrichter befestigt ist. Der großformatige Hochfrequenztreiber ist ein Kompressionstreiber mit 3,0-Zoll(75-mm-) Titanmembran, der auf einem kundenspezifischen hochfrequenten Kino-Hornlautspricher montiert ist. Bei dem Hochfrequenz-Schalltrichter handelt es sich um einen Wellenleiter mit geringer Verzerrung und außer st klarer Dialogwiedergabe ohne das typische Klangbild, wie es oftmais bei konventionellen Schalltrichter-Latsprechem auffritt. Durch die breitwinkelige horizontale und vertikale Abzahlung beider Schalltrichter wird gewährleistet, dass der Beschallungsbereich alle Sitze im Zuschauerraum einschiebt. Die Treiberbaugruppen sind in einer verstelltaren Schwenkarmhalterung mit einer Visiereinrichtung für eine einfache Installation befestigt.

Der Laufsprecher MH-1075C enthalt einen Treiberschutz und ein Crossover-Netzwerk, um einen zuverlüssigen Betrieb zu gewährleisten. Gleichstrom blockierende Kondensatoren bieten Schutz vor Gleichstrom- bzw. Niederfrequenzsignalen, die einen ungeschützen Treiber beschädigten konnen. Leistungsbegrenzungsschaltkreise schützen den Treiber vor Leistungsüberschreitung und ein 18 dB/Oktave-Crossover gewährleistet, dass die Hoch- und Mittelfrequencyelemente nahtlos ineinander übergeben. Zum Erstellen des Crossovers zwischen den NF- und MH-Laufsprechem ist eine Verarbeitung mit Outboard-Geräten erforderlich.

Mit einem auf der Anschlussplatte montierten Wahlschalter ist auch ein Bi- oder Tri-Amp-Betrieb möglich. Die Bi-Amp-Einstellung erhögt ein passives Crossover-Netzwerk zwischen Mittel- und Hochfrequenztreibern. Für den Niederfrequenzkanal und den Mittel/Hoch-Kanal werden separate Verträger und ein aktives Crossover besteht. Die Tri-Amp-Einstellung deaktiviert das interne Mittel/Hoch-Crossover; jeder Treiber wird separat von seinem eigenen Verträger und aktiven Crossover angesteuert — einem für die Niederfrequenzen, einem für die Mittelfrequenzen und einem für die Hochfrequenzen.

Zur Verkürzung der Montagezeit vor Ort sind die Componenten des MH-1075C vormontiert. Zum Befestigen der Mittel-/Hoch-Baugruppe oben auf einem QSC-Niederfrequenzgehäuse werden ledigious drei Schrauben besteht.

Die Installation von einem lizenzierten Fachtechniker gemäß der Anleitung von QSC Audio Products vornehmen{lassen. Nur von QSC Audio Products, LLC spezifizierte Befestigungskomponenten, Montagezubehör oder Halterungen verwenden. Wartungsarbeiten nur von qualifiziertem Personal ausführten{llassen. Wartungsmaßnahmen sind erforderlich, wenn das Produkt auf irgende Weise beschädigt wurde.

ACHTUNG! Inspizieren Sie vor dem Aufstellen, Installieren, Verdrahen oder Aufhängen von Laatsprecherprodukten alle Befestigungsteile, Aufhängungen, Gehäuse, Wandler, Halterungen und damit in Verbindung stehende Vorrichtungen auf eventuelle Schäden. Fehlende, korrodierte, veriforme oder nicht belastbare Komponenten konnten die Stabilität der Installation, der Aufstellung oder der Gerätekombination deutlich reduzieren. Jeder Zustand dieser Art bewirkt eine erhebliche Verringerung der Sicherheit der Installation und sollte umgehend behoben werden. Verwenden Sie ausschließlich Befestigungsteile, die für die Belastungsbedingungen der Installation zugelassen und für jeder potenzielle, unerwartete, kurzfristige Überlastung ausgelegt sind. Die Nennleistung der Befestigungsteile bzw. Ausrüstung darf keinesfalls übersritten werden. In Zweifelsfallen oder bei Fragen zur Installation eines Geräts sollen den Sie einen qualifizierten Techniker hinzuziehen.

DE

Montage

Befestigung am Niederfrequenzgehause

Der Mid-High-Lautsprecher wird mit drei 20 mm langen M8-Schrauben und Sicherungsscheiben auf dem Niederfrequenzgehause von QSC befestigt. Diese Befestigungsteile liegen dem Niederfrequenzgehause beim Versand bei. Beim Einsetzen der Schrauben wird die Verwendung eines lösbaren Sicherungslacks empfohlen, um ein vibrationsbedingtes Lockern der Schrauben zu verhindern. Die Befestigungsteile vor dem Austrichten (siehe unter) nicht vollständig anziehen.

Ausrichten

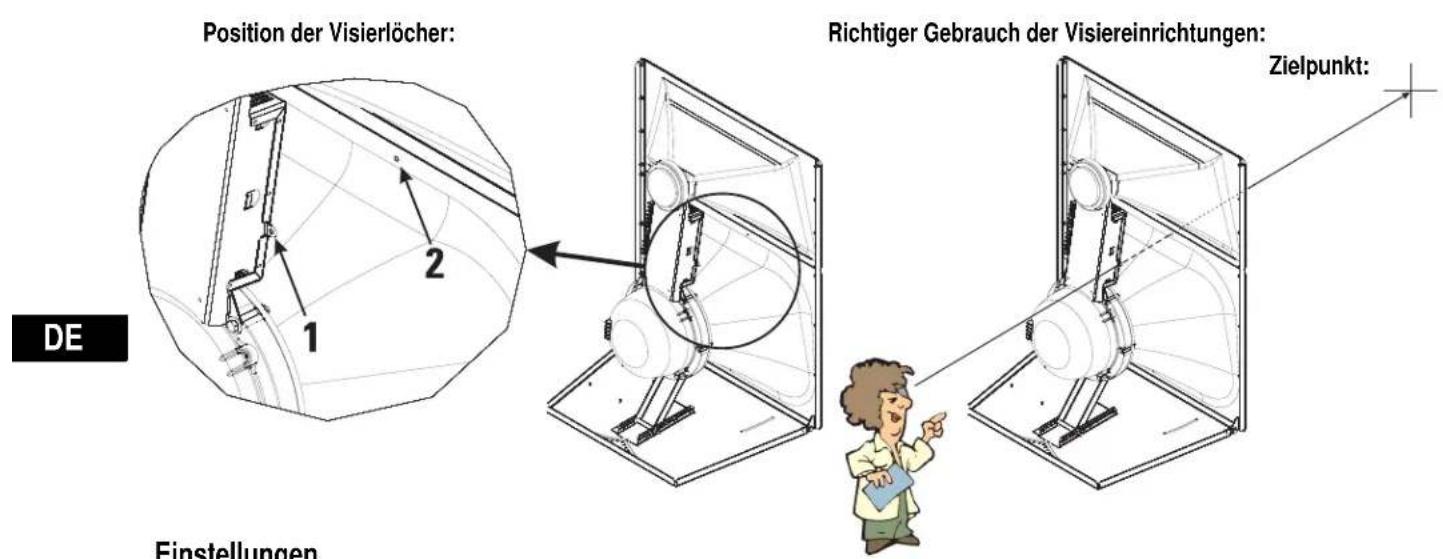

Vor dem Festziehen der Befestigungsteile den Schalltrichter auf dem Schwenkarm horizontal ausrichten. Die vertikale Neigung mithilfe der vertikalen Mittel/Hoch-Einstellhalterung einstellen. Die Mittel/Hoch-Einheit ist mit einer Visiereinrichtung ausgestellt, die ein schneles und einfaches Errechen der gewünschen Abstrahlung unterstützt. Für typische Anwendungen sollen mit der Visiereinrichtung auf den mittleren Sitz in der letzten Reihe des Kinaals gezielt werden. Wenn die Kinoleinwand bereits installiert wurde, kann eine Taschenlampe an dem anvisierten Punkt platziert werden, deren Strahl in einem abgedunkelten Saal durch die Perforierungen der Leinwand sightbar ist.

Einstellungen

AuswahldesBI-AMPoderTRI-AMP-Betriebsmodus

Setzen Sie den Moduswahlschalter je nach ihrer Anwendungskconfiguration auf BI-AMP oder TRI-AMP.

BI-AMP - Bei dieser Einstellung empfängt der MH-1075C Mittel- und Hochtonfrequenzsignale über einen Eingangssatz, wobezischen den Mittelton- und Hochtonfrequenztreibern ein internes Crossover-Netzwerk eingesetzt wird. Das an die Mittel/Hoch-Lautsprechereinheit angelegte Signal darke Niederfrequenzinhalte (unter 200Hz ) aufweisen.

TRI-AMP - Bei dieser Einstellung empfängt der MH-1075C separate Mittelton und Hochtonfrequenzsignale über zwei Sätze von Eingangen. Das interne Crossover-Network wird umgangen und es verbleibt nur der Schutzschaltkreis für den HF-Treiber. Alle Signale des Treibers müssen korrekt verarbeitet werden, bevor ein ordnungsgemäßer Betrieb möglich ist.

An den Treibereingängen dürfen keine Veränderkriter direkt angeschlossen werden! Dazu stets die Eingangsklemmleiste verwenden.

Verbindungen

Eingangsklemen (INPUT)

Der MH-1075C ist mit Barrier-Strip-Schraubklemmen ausgestattet, an die verseite Lautsprecherleiter mit einem Querschnitt von bis zu 6mm^2 (Nr. 10 AWG) angeschlossen werden konnen. Auf die korrekte Polarität achten. Stets den großmöglichen Leiterquerschnitt und die kürzeste Leiterlänge verwenden.

Ausgangsklemen (OUTPUT)

Die Ausgangsklemmen (OUTPUT) wurden werkseitig mit den Treibern verbunden. Sie durren NUR an ihren zugehorigen Treibern angeschlossen werden. Keine Signalkabel an diesen Klemmen anschließen, da dadurch alle Schutz- und Equalizing-Schaltkreise umgangen wurden.

HINWEIS! Zur Optimierung der Leistung muss die richtige Polarität der Laufsprecheranschlüsse in der gesamten Anlage gewahrt sein. An die Komponenten MH-1075C kein Vollbereichssignal anlagen! Nur für den Bi-Amp-Modus ist ein passives Mittel/Hoch-Crossover-Kabel vorgesehen. Beim Betrieb im Tri-Amp-Modus ist kein Crossover-Kabel angeschlossen. Ein Schutznetzwerk ist jederzeit aktiv. Die gesamte erforderliche Signalverarbeitung muss abgeschlossen sein, bevor das Signal am Laufsprecher angelegt wird. Keine Signalkabel an den oberen Ausgangsklemmengruppen (OUTPUT) anschließen.

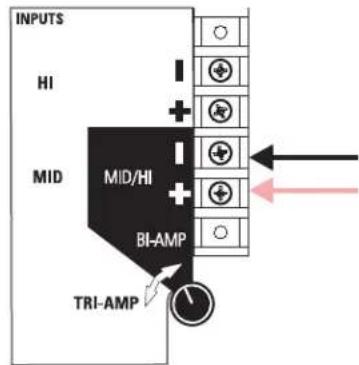

BI-AMP-Modusanschlus - Zunachst siderstellen, dass der Modusschalter auf BI-AMP gesetz ist. Dann den Eingang zu den Komponenten MH-1075C an der unteren, mit - +^- gekennzeichneten Eingangsklemmengruppe anschließen.

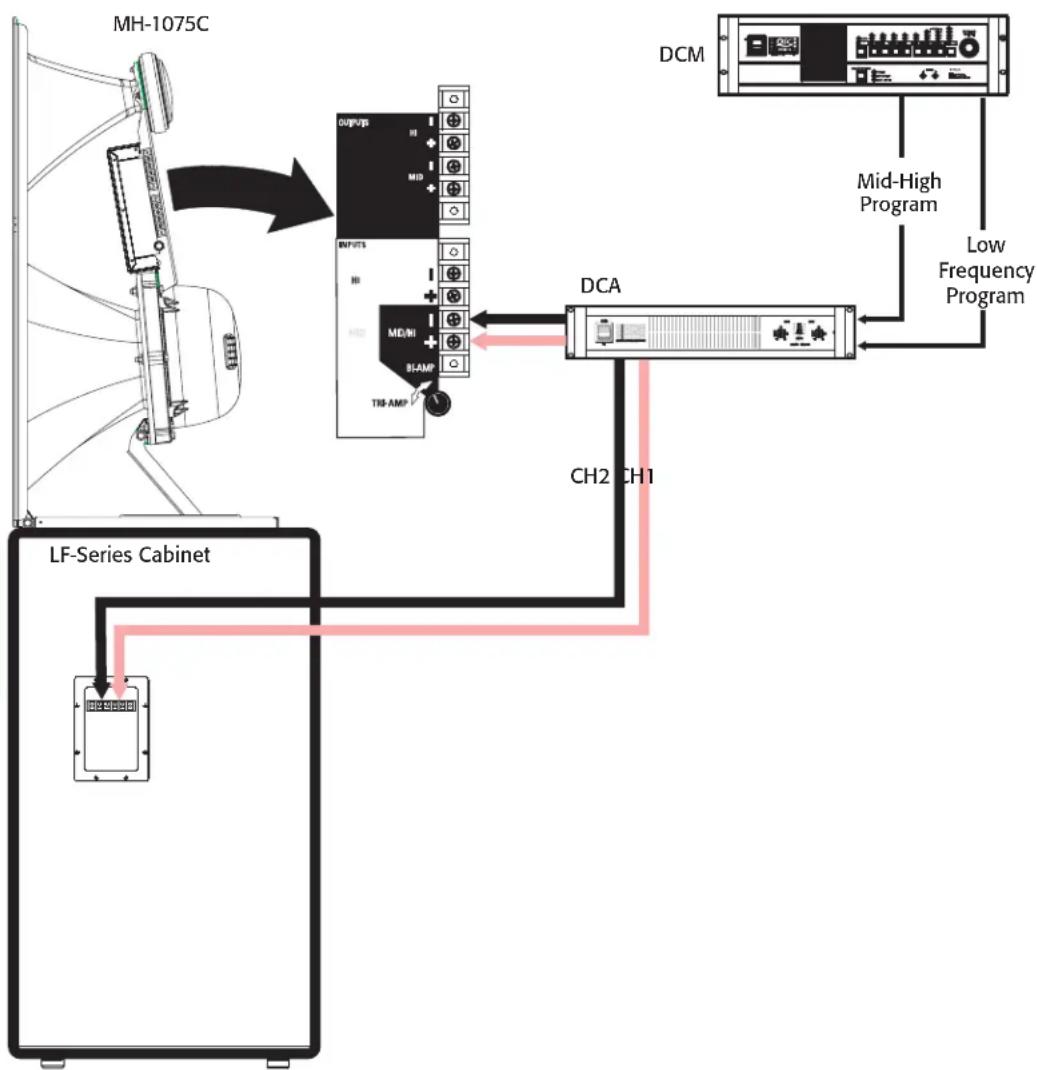

BI-AMP-Modus - Ein Verständerkanal wird für das Niederfrequenzgehause und einer für die Mittel/Hoch-Einheit benutzt. Der MH-1075C-Modusschalter ist auf BI-AMP gesetzt. Aktive Crossover-Kabel werden vor der Verständung verwendet. Die Mittel/Hoch-Einheit stellt ein passives Crossover zwischen dem Mittel- und Hochfrequenz-treiber zur Verfügung.

DE

Anschlüsse (Forts.)

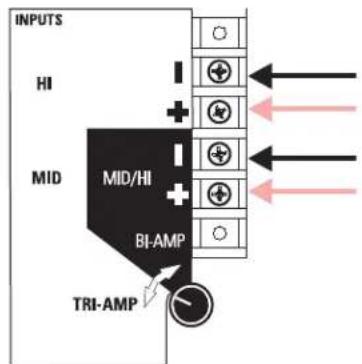

TRI-AMP-Modusanschlüsse - Bei auf TRI-AMP gesetztem Modusschalter das Hochfrequenz-Signalkabel an die mit „INPUT HI + -" und das Mittelfrequency-Signalkabel an die mit „INPUT MID + -" markierten Klemmen anschließen.

TRI-AMP-Modus - Ein

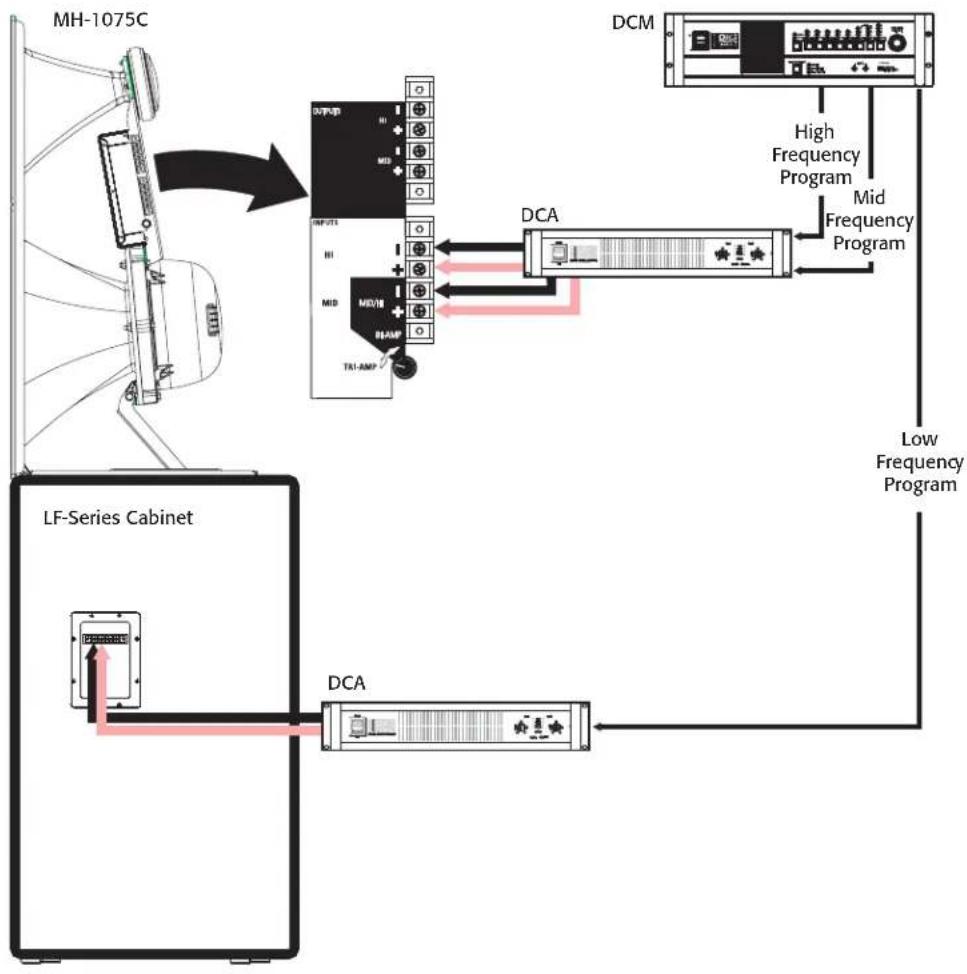

Verstärkerkanal wird für das Niederfrequenzgehäuse, einer für die Mittelfrequencyn und einer für die Hochfrequenzen benutzt. Der MH-1075C-Modusschalter ist auf TRI-AMP gesetzt mit Umgebung des internen passiven Mittel/Hoch-Crossovers. Aktive oder passive Crossover-Kabel werden vor der Verständung verwendet. Leistungsbegrenzer und Gleichstrom-blockierung bleiben aktiv.

DE

MH-1075C - Technische Daten (konnen jederzeit ohne vorherige Mitteilung geändert werden)

Frequenzbereich 180 - 15k (-6 dB, Vollraum)

Nominelle Abstrahlung:

90^ horizontal x +20 bis -30° vertical (50° insgesamt, vertikale Einstellung erfolgt durch verstellbare Schwenkarm-Halterung). Die horizontale Abstrahlung kann durch Änderung der Montageposition auf dem Niederfrequenzgehäuse vor dem Festziehen der Schrauben eingestellt werden.

DI: 9 dB (durchschnittl. 400 bis 16.000 Hz)

Q: 8 dB (durchschnittl. 400 bis 16.000 Hz)

Max. Ausgang:

[Tri-Amp-Modus] Mittelfrequency 135,5 dB berechneter Spitzen-SPL, 1 m, Vollraum
[Tri-Amp-Modus] Hochfrequenz 133 dB berechneter Spitzen-SPL, 1 m, Vollraum
[Bi-Amp-Modus] 135,5 dB berechneter Spitzen-SPL, 1 m, Vollraum

Impedanz: [Bi-Amp-Modus] 8 Ohm (nominell)

Maximale Eingangsleistung [Tri-Amp-Modus] Mittelfrequency 275 W (AES-Methode, 2 Std.)
[Tri-Amp-Modus] Hochfrequenz 80 W (AES-Methode, 2 Std.)
[Bi-Amp-Modus] 250 W (IEC-Methode, 8 Std.)

Empfindlichkeit: [Tri-Amp-Modus] Mittelfrequency 105 dB SPL, 1 W, 1 m
[Tri-Amp-Modus] Hochfrequenz 108 dB SPL, 1 W, 1 m
[Bi-Amp-Modus] 105 dB SPL, 1 W, 1 m

Crossover-Frequenzen [Tri-Amp-Modus] 250 Hz oder hoher, 24 dB/Oktave und 1,7 kHz, 24 dB/Oktave [Bi-Amp-Modus] 250 Hz oder hoher, 24 dB/Oktave

Crossover-Netzwerk 1,7 kHz, 18 dB/Oktave Stromstilheit, HF-Treiber-Leistungsbegrenzungsschaltkreis (Durchgang wird zu keiner Zeit unterbrochen). Zwischen Bi-Amp und Tri-Amp umschaltbarer Betrieb. Tri-Amp-Einstellung entfernt Crossover-Schaltkreis vom Signal, sodass nur Leistungsbegrenzer und Gleichstrom blockierende Kondensatoren verbleiben.

Anschluse An die Barrier-Strip-Schraubklemmen konnen verseite Leiter mit einem Querschnitt von bis zu 6 mm2 (Nr. 10 AWG) angeschlossen werden. Vier Klemmen, zwei für HF-Eingang und zwei für MF-Eingang (für Betrieb im Tri-Amp-Modus).

Wandler MF: Hocheffizienter 10-Zoll- (254-mm-) Wandler mit Phasenring. HF: 38-mm- (1,5-Zoll-) Ausgang, 76-mm- (3-Zoll-) Sprachspule, Kompressionstreiber mit Titanmembran.

Befestigungsteile: Wird mit drei 20 mm langen M8-Schrauben auf dem Niederfrequenzgehäuse befestigt.

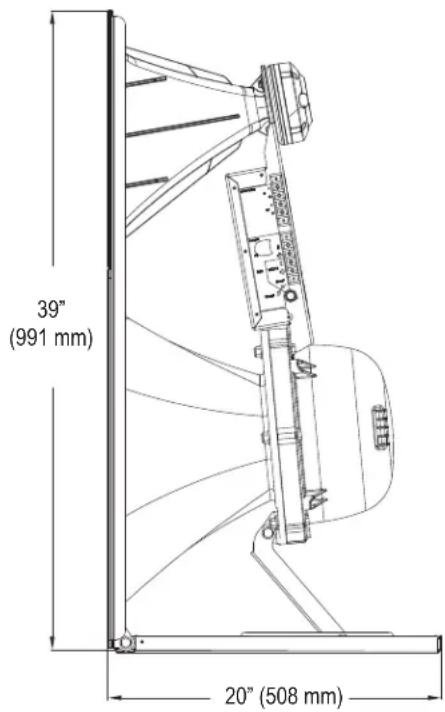

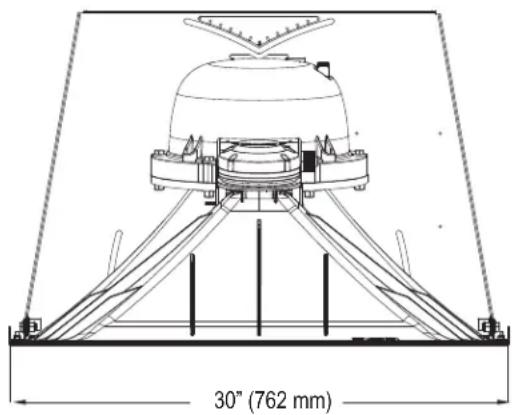

Format 39 Zoll hoch x 30 Zoll breit x 20 Zoll tief (991 x 762 x 508 mm)

Nettogewicht 37.2 kg nettogewicht

Garantie (nur für die USA; wenden Sie sich zwecks Garantieinformationen für andere Länder an ihren Handler oder Distributor)

Haftungsausschluss

QSC Audio Products, LLC ist nicht für Schäden an Verständern oder anderen Geräten haftbar, die durch Fährlichkeit oder eine unsachgemäß Installation und/oder Verwendung desses Laufsprecherprodukts verursicht werden.

Beschränkte Dreijahresgarantie durch QSC Audio Products

QSC Audio Products, LLC ("QSC") gewährleistet, dass seine Produkte für einen Zeitraum von drei (3) Jahren ab dem Kaufdatum keine Material- und/oder Ausführungsfehl er aufweisen werden, und QSC verpflichtet sich zum Ersatz defeker Teile und zur Reparatur Funktionstörter Produkte gemäß dieser Garantie, wenn dieser Fehler bei einer normalen Installation und unter normalen Gebrauchsbedingungen auffritt - vorausgesetzt, dass das Gerät unter Vorauszahlung der Transportkosten und zusammen mit einer Kopie des Kaufnachweises (z. B. der Kaufquittung) an unser Werk zureckgeschickt oder an eine unserer autorisierten Kundendienststellen eingeschickt wird. Diese Garantie setzt voraus, dass die Prüfung des zureckgeschickt Produkts in unserem Ermessen einen Herstellungsfdefekt zu erkennen gibt. Diese Garantie erstreckt sich auf keine Produkte, die einer unsachgemäß den fahrlässigen Behandlung, Unfallen oder einer unvorschriftsmäßigen Installation unterlagen, oder deren Datumcode entfert oder unkenntlich gemacht wurde. QSC ist für keine Neben- und/oder Folgeschäden haftbar. Diese Garantie gewährt hnen bestimme Rechte. Diese beschränkte Garantie ist während der Garantiezeit frei übertragbar.

Manche Kunden konnen je nach Gerichtsstand zusammen und andere Rechte besitzen.

Falls dieses Prodkt zum Export und Verkauf auerhalb der Vereinigten Staaten oder deren Hoheitsgebieten hergestellt wurd, besitzt die eingeschränkte Garantie keine Gültigkeit. Die Enternung der Seriennummer auf dieser Produkt oder der Kauf these Products von einem nicht autorisierten Handler machte diese beschränkte Garantie unwirksam. These Garantie wird gelegentlich aktualisiert. Die jeweils aktuallste Version der Garantieerklarung von QSC finden Sie im Internet unter www.qscaudio.com. Sie erreichen uns Telefonisch unter [phone] (gebührenfrei in den USA und Kanada) oder im Internet unter www.qscaudio.com.

Kontaktaufnahme mit QSC Audio Products

Postanschrift: QSC Audio Products, LLC

1675 MacArthur Boulevard

Costa Mesa, CA 92626-1468 USA

Telefonnummern:

Verkauf und Marketing: [phone] oder gebührenfrei (nur in den USA) [phone]

Kundendienst: [phone] oder gebührenfrei (nur in den USA) [phone]

Fax-Nummern:

Verkauf und Marketing (Fax): [phone]

Kundendienst (Fax): [phone]

Internet: www.qscinema.com

E-Mail: [e-mail]

©2012, QSC" und das QSC-Logo sind beim US-Patent- und Markenamt angemeldet.
