用户手册 HF-63X2 QSC

IIF-63X1 和 HF-63X2 是应用于高性能影院全音域、双向过滤通道扬声器系统的高频元件。IIF-63X1 用于 QSC LF-3115 低频扬声器，HF-63X2 用于 LF-3215 扬声器。

IIF-63X1/X2 高频系统具有一个大型格式化的，2.5”（63.5 毫米）钛隔膜压缩驱动器，安装在定制设计的高频影院喇叭上，带有一个可调式面板和盖板支架。喇叭具有宽水平和垂直覆盖角，确保声音覆盖大厅的每个座位。喇叭为低失真波导，可提供高清晰的对话，但是没有传统喇叭扬声器的音色。装备有源分频，可提供适合 LF-3115 或 LF-3215 的输出，无需另外的信号处理。

HF-63X1/X2 组件经过预组装，减少了现场组装的时间。只需三个螺栓就可将 HF-63X1/X2 牢固地安装到 QSC 低频扬声器的顶部。LF 机罩的螺纹嵌入圈和 HF-63X1/X2 的冲孔配合，确保轻松安装到低频机罩。

装配

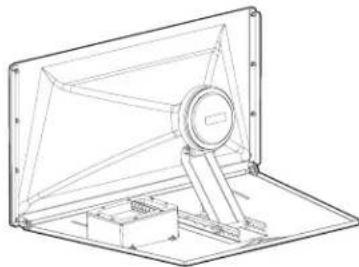

参考插图获得安装信息。HF-63X1/X2 利用 3 个 0.75” 长、带锁住垫圈的 5/16-18 螺丝连接到 LF-3115 或 LF-3215 的顶部。此硬件安装在低频箱上。安装螺栓是为了防止因振动而产生松动，因此我们推荐使用耐用的螺纹防松组件。紧固前瞄准水平面上（面板）的喇叭。通过支架调整来调整垂直盖板。

按照 QSC Audio Product 的说明并在授权的专业工程师的指导下安装。仅限使用 QSC Audio Product 公司指定的附件、底座、零件或支架。所有维护请由合格的专业人士进行。不论任何原因，如设备受到损坏，就需要进行维修。

警告！放置、安装、装配或悬挂扬声器产品前，检查所有硬件、悬架、搁柜、变频器、支架和相关设备有无损坏。任何额定部件的缺失、腐蚀、变形或未装载都可能大大降低安装、放置或阵列的强度。以上任何情况都会严重降低安装的安全性，一经发现应立即更正。仅限使用符合额定加载条件安装并可应付可能的短期突发超载的硬件。切勿超过硬件或设备的额定值。如有任何关于物理设备安装的疑问或问题，请咨询授权专业工程师。

HF-63X1/X2 具有阻挡带螺旋式终端，可接受高达 #10AWG（5.3mm²）的绞合式扬声器布线。

输入端

连接放大器的全音域输出信号到 IIF-63X1 或 IIF-63X2 INPUT（输入）终端。确保极性连接正确；放大器的 + 信号连接到 HF-63X1 或 HF-63X2 的 + INPUT，放大器的 - 信号连接到 IIF-63X1 或 IIF-63X2 的 - INPUT。使用最大型号导线和最短的导线。

HF OUT 终端

HF OUT 终端在出厂时已经连至压缩驱动器。这些终端只能连接到 HF-63X1 或 HF-63X2 压缩驱动器。确保极性连接正确；+ HF OUT 信号连接到压缩驱动器的 + 输入，- HF OUT 信号连接到压缩驱动器的 - 输入。

LF OUT 终端

HF-63X1 用于 QSC LF-3115 低频扬声器，HF-63X2 用于 LF-3215 扬声器。LF OUT 终端出厂时已使用平接线片与导线连接。只能连接至 QSC LF-3115 或 LF-3215 低频扬声器。确保极性连接正确；+ LF OUT 信号连接到低频扬声器的 + 输入，- LF OUT 信号连接到低频扬声器的 - 输入。

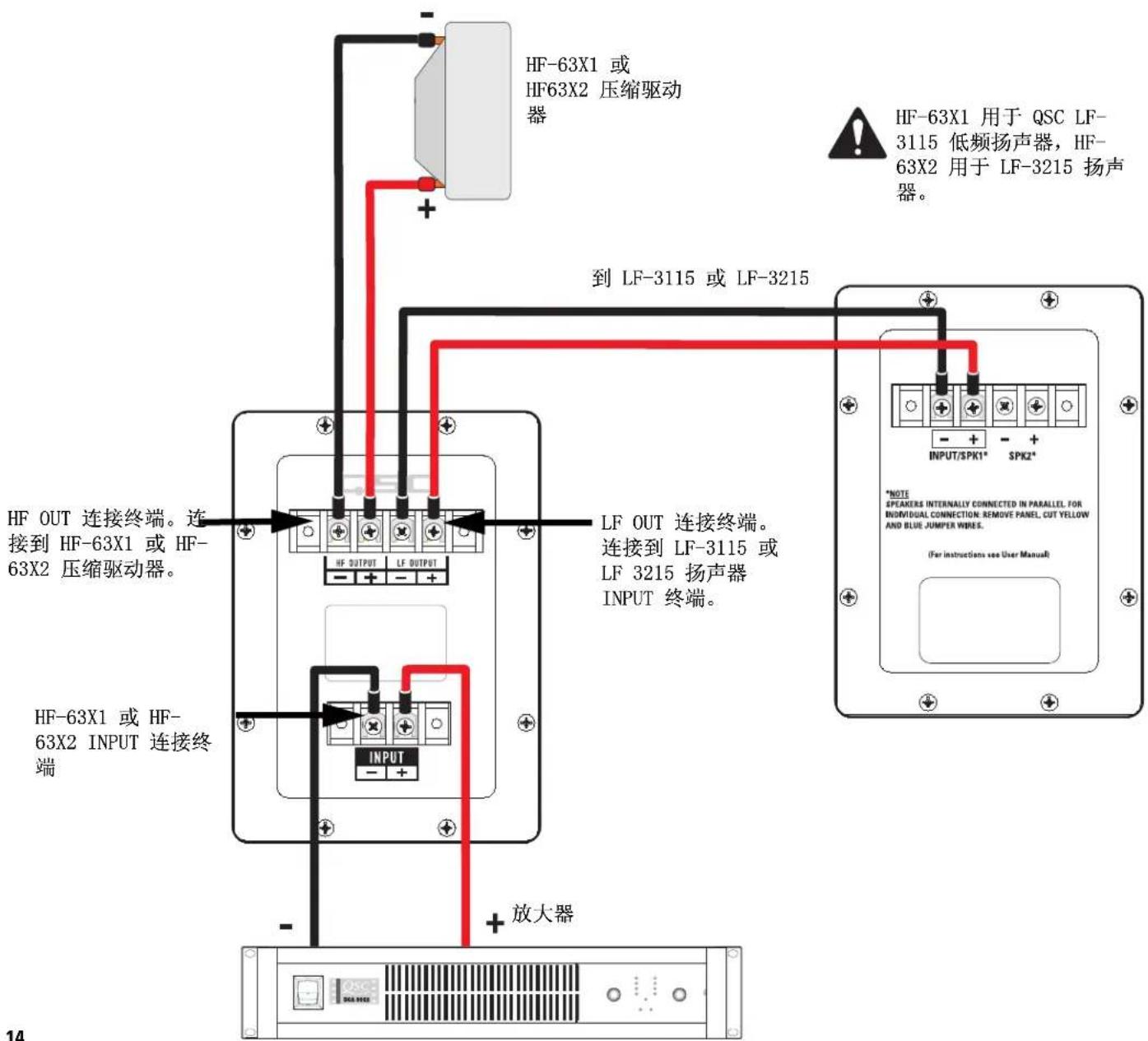

HF-63X1 或 HF63X2 压缩驱动 器 到 LF-3115 或 LF-3215 HF-63X1 用于 QSC LF- 3115 低频扬声器, HF- 63X2 用于 LF-3215 扬声 器。 HF OUT 连接终端。连 接到 HF-63X1 或 HF- 63X2 压缩驱动器。 LF OUT 连接终端。 连接到 LF-3115 或 LF 3215 扬声器 INPUT 终端。 HF-63X1 或 HF- 63X2 INPUT 连接终 端 + 放大器 -

HF-63X1 和 HF-63X2 规格（如有改变，恕不另行通知）

频率范围：1,300 - 16,000 Hz (-6 dB)

标称覆盖范围 90^ （水平） X + 15^ 到 -35^ （垂直）（总计 50^ ），可调式安装允许垂直平面调整。紧固螺丝前，通过改变低频机箱上的安装位置可以调整水平平面。

DI: 9.0 dB （平均 600 到 16,000 赫兹）

Q: 8.0 （平均 600 到 16,000 赫兹）

HF-63X2 + LF-3215: 4 欧姆 （标称）

最大输入功率：HF-63X1 + LF-3115: 150 W

(2 小时 EIA 426B) HF-63X2 + LF-3215: 300 W

灵敏度：HF-63X1 + LF-3115: 95.0 dB

HF-63X2 + LF-3215: 97.5 dB

分频频率：1,300 赫兹

连接器 阻挡带螺旋式终端接受高达 #10 AWG 绞合式布线。六个终端：两个全音域输入终端，两个 HF

OUT 终端（出厂时已经连接到压缩驱动器），两个 LF OUT 终端（出厂时已经与 QSC LF-3115 或 LF-3215 低频扬声器连接）。

变频器：1.5”（38mm）出口，2.5”（63.5mm）钛隔膜压缩驱动器。

安装硬件 使用 5/16”-18 x 3/4” 长螺栓连接到 LF-3115 或 LF-3215 低频箱顶部。

尺寸：30”（宽）X16”（高）X20”（深）(762mm X 406mm X 508mm)

重量 50 磅 （运输），40 磅 （净重），22.7/18.4 公斤
