HF-63X2 - Haut-parleur QSC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Haut-parleur haute fréquence (composant de système de cinéma)
Marque	QSC
Modèle	HF-63X2
Plage de fréquence	1 300 - 16 000 Hz (-6 dB)
Couverture nominale	90° horizontale x 50° verticale (+15° à -35°, réglable)
Indice de directivité (Q)	9 dB (moyenne 600-16000 Hz), Q = 8
Niveau sonore maximal	126 dB (avec LF-3215)
Impédance nominale	4 ohms (avec LF-3215)
Puissance d'entrée maximale	300 W (2 heures, EIA 426B, avec LF-3215)
Sensibilité	97,5 dB (avec LF-3215)
Fréquence du filtre passif	1 300 Hz
Transducteur	Étage d'attaque de compression à membrane titane 63,5 mm, sortie 38 mm
Connecteurs	Bornier à 6 bornes (INPUT, HF OUT, LF OUT), accepte câbles jusqu'à #10 AWG
Dimensions (L x H x P)	762 x 406 x 508 mm
Poids net	18,4 kg
Poids brut	22,7 kg
Alimentation	Passive (nécessite amplificateur externe)
Fixation	Montage sur dessus des caissons LF-3115/LF-3215 avec 3 boulons 5/16-18
Matériau du pavillon	Guide d'ondes basse distorsion
Entretien	Inspecter régulièrement la visserie et le matériel de suspension ; utiliser de la graisse pour filetage
Sécurité	Ne jamais dépasser les spécifications nominales ; confier les réparations à un personnel qualifié
Pièces détachées	Étage d'attaque de compression remplaçable ; contacter QSC pour les pièces
Garantie	Consulter le manuel ou le site QSC
Informations générales	Utilisation prévue : systèmes de cinéma haute performance ; compatible avec LF-3215

FOIRE AUX QUESTIONS - HF-63X2 QSC

Comment installer le HF-63X2 sur le caisson LF-3215 ?

Fixez le HF-63X2 sur le dessus du LF-3215 à l'aide de trois boulons 5/16-18 de 19 mm de long avec rondelles d'arrêt. Utilisez de la graisse pour filetage pour éviter le desserrage. Orientez le pavillon avant de serrer.

Quels câbles utiliser pour le branchement ?

Utilisez des conducteurs toronnés jusqu'à #10 AWG (5,3 mm²). Respectez la polarité : signaux + et - de l'amplificateur vers les bornes INPUT.

Quelle est l'impédance du HF-63X2 avec le LF-3215 ?

L'impédance nominale est de 4 ohms.

Quelle puissance d'amplification est recommandée ?

La puissance d'entrée maximale est de 300 W (EIA 426B, 2 heures). Utilisez un amplificateur adapté à l'impédance de 4 ohms.

Puis-je utiliser le HF-63X2 sans caisson de graves ?

Non, le HF-63X2 est conçu pour être utilisé exclusivement avec le caisson LF-3215 de QSC. Le filtre passif intégré est optimisé pour cette association.

Comment régler l'orientation du pavillon ?

L'orientation horizontale (panoramique) se règle en tournant le module avant de serrer les boulons. L'inclinaison verticale s'ajuste via le support réglable (+15° à -35°).

Quelle est la couverture sonore du HF-63X2 ?

La couverture nominale est de 90° horizontal et 50° vertical (de +15° à -35°).

Que faire si le son est déformé ?

Vérifiez les connexions (polarité, câbles), l'état de la membrane, et assurez-vous que l'amplificateur n'est pas en écrêtage. Si le problème persiste, contactez un technicien qualifié.

Comment entretenir le HF-63X2 ?

Inspectez régulièrement la visserie et le matériel de suspension. Nettoyez l'extérieur avec un chiffon sec. Ne pas utiliser de produits chimiques agressifs.

Où trouver le manuel d'utilisation complet ?

Le manuel est disponible gratuitement en téléchargement sur notice-facile.com au format PDF. Vous pouvez également contacter QSC pour une version papier.

MODE D'EMPLOI HF-63X2 QSC

Manuel d'utilisation de systèmes de haut-parleurs de cinéma HF-63X1 et HF-63X2

Composant haute fréquence

Introduction

Les HF-63X1 et HF-63X2 sont les composants haute fréquence des systèmes de haut-parleurs à canaux bidirectionnels pleine gamme pour les applications de cinéma haute performance. Le HF-63X1 a été spécialement conçu pour être utilisé avec le haut-parleur basse fréquence LF-3115 de QSC et le HF-63X2 pour le haut-parleur LF-3215.

Le système haute fréquence HF-63X1/X2 a un étage d'attaque de compression à membrane en titane grand format (63,5 mm) monté sur un pavillon acoustique haute fréquence de cinéma avec un support réglable panoramique et basculant. Le pavillon acoustique a de larges angles de couverture horizontaux et verticaux pour garantir l'audition depuis chaque fauteuil de la salle. Le pavillon acoustique est un guide d'ondes basse distorsion permettant un dialogue très clair sans la coloration associée aux haut-parleurs à pavillon acoustique conventionnels. Avec un filtre passif fournissant une sortie sur mesure pour le LF-3115 ou le LF-3215, aucun traitement de signal supplémentaire n'est requis.

Les composants du HF-63X1/X2 sont livrés pré-assemblés pour réduire le temps d'assemblage sur site. Trois boulons suffisent pour fixer le HF-63X1/X2 sur le dessus du haut-parleur basse fréquence QSC. Les inserts filetés des enceintes basse fréquence et le motif de trous correspondant dans le HF-63X1/X2 simplifient l'installation des enceintes basse fréquence.

Montage

Pour les informations de montage, se reporter à l'illustration. Le HF-63X1/X2 s'attache sur le dessus du LF-3115 ou du LF-3215 à l'aide de trois boulons 5/16-18 de 19 mm de long et des rondelles d'arrêt correspondantes. La visserie est expédiée installée sur l'armoire basse fréquence. Nous recommandons l'utilisation d'une graisse pour filetage lors de l'installation des boulons pour empêcher leur desserrage suite aux vibrations. Orienter le pavillon acoustique dans le plan horizontal (panoramique) avant de serrer. Ajuster l'inclinaison verticale en réglant le support.

Installer conformément aux instructions de QSC Audio Products et d'un technicien professionnel diplômé. Utiliser uniquement des fixations, supports, accessoires ou équerres spécifiés par QSC Audio Products. Confier toutes les réparations à un personnel qualifié. Une réparation ou maintenance est requise lorsque l'appareil a été endommagé d'une manière quelconque.

AVERTISSEMENT ! Avant de placer, installer, monter ou suspendre un haut-parleur, inspecter l'état de toute la visserie, du matériel de suspension, des armoires, des transducteurs, des supports et du matériel associé. Tout composant manquant, corrodé, déformé ou non adapté à la charge risque de réduire sensiblement la solidité de l'installation, sa mise en place ou sa portée. Une telle condition réduit sensiblement la sécurité de l'installation et doit être immédiatement corrigée. Utiliser uniquement du matériel de montage prévu pour les conditions de charge de l'installation et toute surcharge éventuelle à court terme imprévue. Ne jamais dépasser les spécifications nominales du matériel de montage ou de l'équipement. Consulter un technicien professionnel diplômé en cas de doute ou de question concernant l'installation physique de l'équipement.

Le HF-63X1/X2 a des bornes vissables de bornier à cloisons qui acceptent des conducteurs de haut-parleurs toronnés pouvant atteindre #10 AWG (5,3 mm ^2 ).

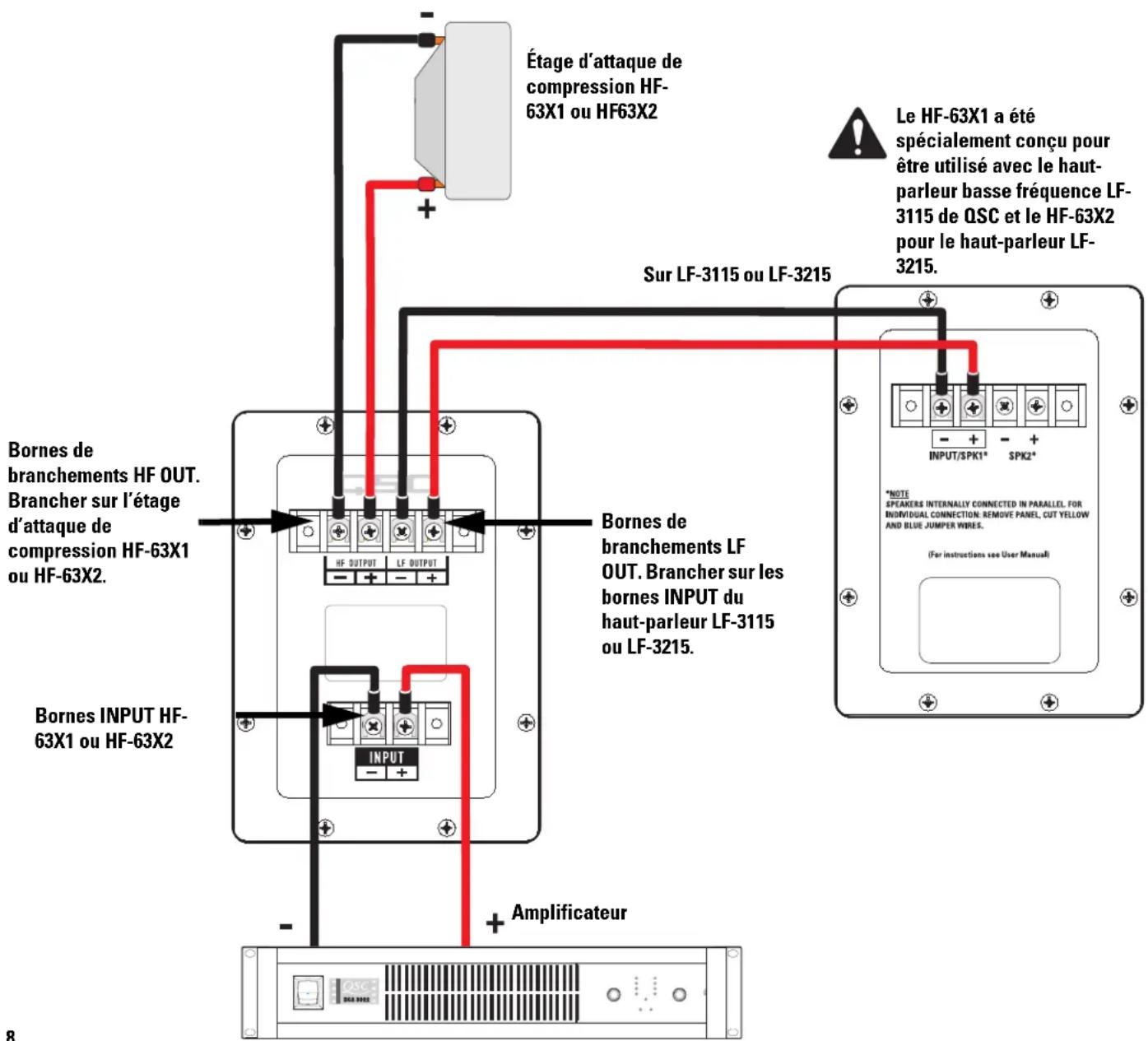

Bornes d'entrée (INPUT)

Connector le signal de sortie pleine gamme de l'amplificateur aux bornes INPUT du HF-63X1 ou du HF-63X2. Respecter la polarité : signal + de l'amplificateur à + INPUT du HF-63X1 ou HF-63X2, signal - de l'amplificateur à - INPUT du HF-63X1 ou HF-63X2. Utiliser des conducteurs de calibre maximal et de longueur minimale pour l'application.

Bornes HF OUT (Sortie HF)

Les bornes HF OUT sont connectées en usine à l'étage d'attaque de compression. Ces bornes doivent UNIQUEMENT être connectées à l'étage d'attaque de compression du HF-63X ou HF-63X2. Respecter la polarité : signal + HF OUT à l'entrée + de l'étage d'attaque de compression, signal - HF OUT à l'entrée - de l'étage d'attaque de compression.

Bornes LF OUT (Sortie HF)

Le HF-63X1 a été spécialement conçu pour être utilisé avec le haut-parleur basse fréquence LF-3115 de QSC et le HF-63X2 pour le haut-parleur LF-3215. Les bornes LF OUT sont connectées en usine à l'étage d'attaque de compression. Elles doivent UNIQUEMENT être connectées au haut-parleur basse fréquence modèle LF-3115 ou modèle LF-3215 de QSC. Respecter la polarité : signal + LF OUT à l'entrée + du haut-parleur basse fréquence, signal - LF OUT à l'entrée - du haut-parleur basse fréquence.

Caractéristiques techniques du HF-63X1 et du HF-63X2 (sujettes à modification sans préavis)

Plage de fréquence :	1 300 à 16 000 Hz (-6 dB)
Couverture nominale :	90° horizontale x +15 à -35° verticale (50° au total ; le support réglable permet les ajustements dans le plan vertical.). Le plan horizontal se règle en modifiant la position de montage sur l'enceinte basse fréquence avant de serrer les boulons.
Indice de directivité :	9 dB (600 à 16 000 Hz en moyenne)
Q : 8 (600 à 16 000 Hz en moyenne)
Niveau sonore (max.) :	HF-63X1 avec LF-3115 : 123 dBHF-63X2 avec LF-3215 : 126 dB
Impédance :	HF-63X1 avec LF-3115 : 8 ohms (valeur nominale)HF-63X2 avec LF-3215 : 4 ohms (valeur nominale)
Puissance d'entrée maximum : (2 heures EIA 426B)	HF-63X1 avec LF-3115 : 150 WHF-63X2 avec LF-3215 : 300 W
Sensibilité :	HF-63X1 avec LF-3115 : 95 dBHF-63X2 avec LF-3215 : 97,5 dB
Fréquence du filtre passif :	1 300 Hz
Connecteurs :	Les bornes acceptent des câbles de haut-parleurs toronnés pouvant atteindre #10 AWG. Six bornes : Deux bornes d'entrée pleine gamme, deux bornes HF OUT (câblées en usine à l'étage d'attaque de compression) et deux bornes LF OUT avec câblage usine pour branchement sur le haut-parleur basse fréquence LF-3115 ou LF-3215 de QSC.
Transducteurs :	Sortie de 38 mm, étage d'attaque de compression à membrane titane de 63,5 mm.
Fixations :	S'attache sur le dessus de l'enceinte basse fréquence LF-3115 ou LF-3215 par trois boulons 5/16-18 x 1,9 m de long.
Dimensions :	762 mm (largeur) x 406 mm (hauteur) x 508 mm (épaisseur)
Poids brut :	22,7 kg. Poids net : 18,4 kg
