HF-75BX2 - 扬声器 QSC - 免费用户手册

产品类型	影院系统高频组件，配合 LF-3115 或 LF-3215 低音炮使用
品牌	QSC
型号	HF-75BX2
尺寸 (宽 x 高 x 深)	762 毫米 x 406 毫米 x 508 毫米
净重	11.8 千克
毛重	16.3 千克
额定阻抗	4 欧姆 (配合 LF-3215) / 8 欧姆 (配合 LF-3115)
最大输入功率	300 瓦 (配合 LF-3215) / 150 瓦 (配合 LF-3115)
频率响应	1300 赫兹至 16000 赫兹 (-6 dB)
标称覆盖角度	90° 水平 x 50° 垂直 (可调范围 +15° 至 -35°)
无源滤波器分频频率	1300 赫兹
灵敏度	97.5 dB (配合 LF-3215) / 95 dB (配合 LF-3115)
最大声压级	126 dB (配合 LF-3215) / 123 dB (配合 LF-3115)
换能器	钛膜压缩驱动器，音圈 76.2 毫米，输出口 35 毫米
连接器	6 极接线端子 (2 输入, 2 高频输出, 2 低频输出)，可容纳 AWG #10 电缆
安装	3 颗 M8 x 20 毫米螺栓，用于安装在 LF-3115 或 LF-3215 低音炮上
主要功能	清晰无音染的对白，宽广的覆盖范围，预组装快速安装，水平和垂直角度可调
维护与清洁	使用柔软干布清洁。定期检查螺丝。请勿使用磨蚀性产品。
安全	安装前检查所有材料。仅使用指定的固定件。切勿超过负载限制。请咨询合格技术人员。
保修	3 年有限保修（美国），在条件下提供零件和人工。详情请参阅说明书。

常见问题 - HF-75BX2 QSC

如何将 HF-75BX2 安装在 LF-3215 低音炮上？

将 HF-75BX2 放在 LF-3215 顶部。使用低音炮上预装的三个 M8x20 毫米螺栓和防松垫圈固定。在螺纹上涂抹润滑脂以防松动。在拧紧前调整号角的水平方向，然后通过可调支架调整垂直倾斜角度。

应连接哪些电缆到 INPUT 端子？

使用最大 AWG #10 (5.3 mm²) 的多股扬声器电缆。连接功放信号：正极 (+) 接 + INPUT 端子，负极 (-) 接 - INPUT 端子。尽量使用最短且最粗的电缆。

如何连接压缩驱动单元？

HF OUT 端子在出厂时已预连接到压缩驱动单元。请仅用于此目的。注意极性：+ HF OUT 接驱动单元的正极，- HF OUT 接驱动单元的负极。

我可以将 HF-75BX2 与 LF-3215 以外的其他低音炮配合使用吗？

HF-75BX2 专为 QSC LF-3215 设计。无源滤波器和阻抗针对该低音炮进行了优化。与其他型号配合使用可能会降低性能或损坏设备。

如何调整水平和垂直覆盖角度？

水平覆盖角度固定为 90°。要调整方向，请在拧紧螺栓前旋转整个组件。垂直覆盖角度可通过位于号角和低音炮之间的可调支架在 +15° 至 -35°（总计 50°）范围内调节。

建议的最大功率是多少？

配合 LF-3215 时，最大输入功率为 300 瓦（粉红噪声，2 小时，峰值因数 6 dB）。配合 LF-3115 时为 150 瓦。请勿超过这些值以免损坏。

如果出现损坏或故障，该怎么办？

切断电源并检查连接和螺丝。如果问题仍然存在，请联系合格技术人员。如需保修维修，请将设备连同购买凭证退回工厂或授权服务中心。

如何清洁扬声器？

使用柔软干布除尘。避免使用化学或磨蚀性产品。定期检查螺栓是否拧紧。如果号角脏了，请轻轻吹入压缩空气。

保修条件是什么？

QSC 提供 3 年有限保修，针对制造和材料缺陷，仅在美国有效。不包括因误用、安装不当或事故造成的损坏。请访问 www.qscaudio.com 获取最新版本。

我可以自己更换压缩驱动单元吗？

只有合格人员才能进行维修。任何未经授权的操作都将使保修失效。如果驱动器有缺陷，请联系 QSC 客户服务或授权服务中心。

用户手册 HF-75BX2 QSC

IIF-75BX1 和 IIF-75BX2 是应用于高性能影院全音域、双向过滤通道扬声器系统的高频元件。IIF-75BX1 用于 QSC LF-3115 低频扬声器，HF-75BX2 用于 LF-3215 扬声器。

HF-75BX1/X2 高频系统具有一个大型格式化的，3.0”(76.2mm)音圈钛隔膜压缩驱动器，安装在定制设计的高频影院喇叭上，带有一个可调式面板和盖板支架。喇叭具有宽水平和垂直覆盖角，确保声音覆盖大厅的每个座位。喇叭为低失真波导，可提供高清晰的对话，但是没有传统喇叭扬声器的音色。装备有源分频，可提供适合 LF-3115 或 LF-3215 的输出，无需另外的信号处理。

HF-75BX1/X2 组件经过预组装，减少了现场组装的时间。只需三个螺栓就可将 HF-75BX1/X2 牢固地安装到 QSC 低频扬声器的顶部。LF 机罩的螺纹嵌入圈和 HF-75BX1/X2 的冲孔配合，确保轻松安装到低频机罩。

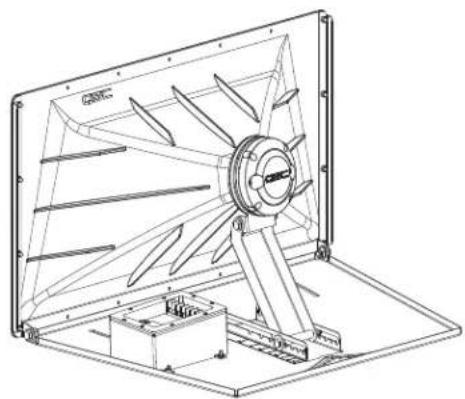

装配

参考插图获得安装信息。HF-75BX1/X2 利用 3 个 20mm 长、带锁住垫圈的 M8 连接到 LF-3115 或 LF-3215 的顶部。此硬件安装在低频箱上。安装螺栓是为了防止因振动而产生松动，因此我们推荐使用耐用的螺纹防松组件。紧固前瞄准水平面上（面板）的喇叭。通过支架调整来调整垂直盖板。

按照 QSC Audio Product 的说明并在授权的专业工程师的指导下安装。仅限使用 QSC Audio Product 公司指定的附件、底座、零件或支架。所有维护请由合格的专业人士进行。不论任何原因，如设备受到损坏，就需要进行维修。

警告！放置、安装、装配或悬挂扬声器产品前，检查所有硬件、悬架、搁柜、变频器、支架和相关设备有无损坏。任何额定部件的缺失、腐蚀、变形或未装载都可能大大降低安装、放置或阵列的强度。以上任何情况都会严重降低安装的安全性，一经发现应立即更正。仅限使用符合额定加载条件安装并可应付可能的短期突发超载的硬件。切勿超过硬件或设备的额定值。如有任何关于物理设备安装的疑问或问题，请咨询授权专业工程师。

“QSC”以及 QSC 的标志在美国 专利和商标管理局注册

连接

HF-75BX1/X2 具有阻挡带螺旋式终端，可接受高达 #10AWG（5.3mm²）的绞合式扬声器布线。

输入端

连接放大器的全音域输出信号到HF-75BX1或HF-75BX2 INPUT（输入）终端。确保极性连接正确；放大器的+信号连接到HF-75BX1或HF-75BX2的+INPUT，放大器的-信号连接到HF-75BX1或HF-75BX2的-INPUT。使用最大型号导线和最短的导线。

HF OUT 终端

HF OUT 终端在出厂时已经连至压缩驱动器。这些终端只能连接到 HF-75BX1 或 HF-75BX2 压缩驱动器。确保极性连接正确；+ HF OUT 信号连接到压缩驱动器的 + 输入，- HF OUT 信号连接到压缩驱动器的 - 输入。

LF OUT 终端

HF-75BX1 用于 QSC LF-3115 低频扬声器，HF-75BX2 用于 LF-3215 扬声器。LF OUT 终端出厂时已使用平接线片与导线连接。只能连接至 QSC LF-3115 或 LF-3215 低频扬声器。确保极性连接正确；+ LF OUT 信号连接到低频扬声器的 + 输入，- LF OUT 信号连接到低频扬声器的 - 输入。

压缩驱动器

HF-75BX1 用于 QSC LF-3115 低频扬声器，HF-75BX2 用于 LF-3215 扬声器。

到 LF-3115 或 LF-3215

HF OUT 连接终端。

连接到压缩驱动器。

LF OUT 连接终端。

连接到LF-3115或

LF 3215 扬声器

INPUT 终端。

HF-75BX1 或 HF-

75BX2 INPUT 连接

终端

放大器

HF-75BX1 和 HF-75BX2 规格（如有改变，恕不另行通知）

频率范围：1,300 - 16,000 Hz (-6 dB)

标称覆盖范围 90^ （水平） X + 15^ 到 -35^ （垂直）（总计 50^ ），可调式安装允许垂直平面调整。紧固螺丝前，通过改变低频机箱上的安装位置可以调整水平平面。

DI: 9.0 dB （平均 600 到 16,000 赫兹）

Q: 8.0 （平均 600 到 16,000 赫兹）

SPL （峰值）：HF-75BX1 + LF-3115: 123 dB

HF-75BX2 + LF-3215: 126 dB

HF-75BX2 + LF-3215: 4 欧姆 （标称）

最大输入功率：HF-75BX1 + LF-3115: 150 W

(6dB 振幅因数粉 HF-75BX2 + LF-3215: 300 W

红噪音的 2 小时，

50 - 20000 Hz ,

AES 方式）

灵敏度：HF-75BX1 + LF-3115: 95.0 dB

HF-75BX2 + LF-3215: 97.5 dB

分频频率：1,300 赫兹

连接器 阻挡带螺旋式终端接受高达 #10 AWG 绞合式布线。六个终端：两个全音域输入终端，两个 HF

OUT 终端（出厂时已经连接到压缩驱动器），两个 LF OUT 终端（出厂时已经与 QSC LF-3115 或 LF-3215 低频扬声器连接）。

变频器：1.4”(35mm)退出，3.0”(76mm)音圈，钛隔膜压缩驱动器

安装硬件 使用 3 个 20mm 长的 M8 螺丝连接到 LF-3115 或 LF-3215 低频箱顶部。

尺寸：30”（宽）X16”（高）X20”（深）(762mm X 406mm X 508mm)

重量 36 lbs.（装运重量），26 lbs.（净重），16.3/11.8千克

保修 （仅限美国；其它国家，请联系您的经销商或分销商）

声明

QSC Audio Products, LLC 不承担因疏忽、或不当安装和 / 或不当使用本放大器产品而对扬声器或任何其它设备造成损坏的任何责任。

QSC Audio Products, LLC 年有限质保协议。

QSC Audio Products, LLC （QSC）担保其产品自销售日起三年内不会发生材料或制造工艺缺陷，若在正常安装和使用条件下发生的损坏，QSC将按照本质保协议更换有缺陷的零件和维修故障产品。但您要将本产品送回我们的工厂或任一授权维修点，预付运送费用并附带一份购买证明即销售收据影印本。此质保协议规定，退回的产品检查必须标明经我们判断的制造缺陷。本质保不适用于任何因误用、疏忽、意外事故、不正确地安装，或日期编码被去掉或破损的产品。QSC不对意外和/或间接发生的损害承担责任。此质保赋予您特定的法律权力。此有限质保在保证期内可自由转让。

在不同的州，顾客可能会有额外的权利。

此质保协议不适用于为出口或不在美国销售而生产的产品。产品上缺少序列号，或者从非授权销售商处购买此产品，将失去此有限质保协议。此质保协议定期更新。请浏览：www.qscaudio.com，获得最新版本的 QSC 质保协议声明，联系我们：800-854-4079，或访问我们的网站：www.qscaudio.com。
