Type de produit	Composant haute fréquence pour systèmes de cinéma, utilisé avec caisson de graves LF-3115 ou LF-3215
Marque	QSC
Modèle	HF-75BX2
Dimensions (L x H x P)	762 mm x 406 mm x 508 mm
Poids net	11,8 kg
Poids brut	16,3 kg
Impédance nominale	4 ohms (avec LF-3215) / 8 ohms (avec LF-3115)
Puissance d'entrée maximale	300 W (avec LF-3215) / 150 W (avec LF-3115)
Réponse en fréquence	1300 Hz à 16000 Hz (-6 dB)
Couverture nominale	90° horizontale x 50° verticale (ajustable de +15° à -35°)
Fréquence de coupure du filtre passif	1300 Hz
Sensibilité	97,5 dB (avec LF-3215) / 95 dB (avec LF-3115)
Niveau sonore maximal	126 dB (avec LF-3215) / 123 dB (avec LF-3115)
Transducteur	Compression driver à diaphragme en titane, bobine acoustique 76,2 mm, sortie 35 mm
Connecteurs	Bornier à cloisons 6 pôles (2 entrées, 2 sorties HF, 2 sorties LF) acceptant câble jusqu'à #10 AWG
Fixation	3 boulons M8 x 20 mm pour montage sur caisson LF-3115 ou LF-3215
Fonctions principales	Dialogue clair sans coloration, large couverture, installation rapide avec pré-assemblage, ajustement panoramique horizontal et vertical
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Vérifier régulièrement la visserie. Ne pas utiliser de produits abrasifs.
Sécurité	Inspecter tout le matériel avant montage. Utiliser uniquement les fixations spécifiées. Ne jamais dépasser les limites de charge. Faire appel à un technicien qualifié.
Garantie	3 ans limitée (États-Unis), pièces et main-d'œuvre sous conditions. Voir notice pour détails.

FOIRE AUX QUESTIONS - HF-75BX2 QSC

Comment installer le HF-75BX2 sur le caisson LF-3215 ?

Placez le HF-75BX2 sur le dessus du LF-3215. Fixez-le à l'aide des trois boulons M8 de 20 mm avec rondelles d'arrêt préinstallés sur le caisson. Appliquez de la graisse pour filetage pour éviter le desserrage. Orientez le pavillon dans le plan horizontal avant de serrer, puis ajustez l'inclinaison verticale via le support réglable.

Quels câbles connecter aux bornes INPUT ?

Utilisez des câbles de haut-parleur toronnés jusqu'à #10 AWG (5,3 mm²). Connectez le signal de l'amplificateur : le positif (+) à la borne + INPUT, le négatif (-) à la borne - INPUT. Gardez les câbles les plus courts et de plus gros calibre possible.

Comment brancher l'étage d'attaque de compression ?

Les bornes HF OUT sont pré-câblées en usine à l'étage d'attaque de compression. Ne les utilisez que pour cela. Respectez la polarité : + HF OUT vers + de l'étage, - HF OUT vers - de l'étage.

Puis-je utiliser le HF-75BX2 avec d'autres caissons que le LF-3215 ?

Le HF-75BX2 est spécialement conçu pour le LF-3215 de QSC. Le filtre passif et l'impédance sont optimisés pour ce caisson. L'utilisation avec un autre modèle pourrait dégrader les performances ou endommager l'équipement.

Comment régler la couverture horizontale et verticale ?

La couverture horizontale est fixe à 90°. Pour l'orienter, faites pivoter l'ensemble avant de serrer les boulons. La couverture verticale est ajustable de +15° à -35° (50° total) via le support réglable situé entre le pavillon et le caisson.

Quelle est la puissance maximale recommandée ?

Avec le LF-3215, la puissance d'entrée maximale est de 300 W (bruit rose, 2 heures, facteur de crête 6 dB). Avec le LF-3115, elle est de 150 W. Ne dépassez pas ces valeurs pour éviter tout dommage.

Que faire en cas de dommage ou de mauvais fonctionnement ?

Coupez l'alimentation et inspectez les connexions et la visserie. Si le problème persiste, contactez un technicien qualifié. Pour une réparation sous garantie, retournez l'appareil à l'usine ou à un centre agréé avec une preuve d'achat.

Comment nettoyer le haut-parleur ?

Utilisez un chiffon doux et sec pour dépoussiérer. Évitez les produits chimiques ou abrasifs. Vérifiez régulièrement que les boulons sont bien serrés. Si le pavillon est sale, soufflez de l'air comprimé doucement.

Quelles sont les conditions de garantie ?

QSC offre une garantie limitée de 3 ans contre les vices de fabrication et de matériel, valable aux États-Unis. Elle ne couvre pas les dommages dus à une mauvaise utilisation, installation incorrecte ou accident. Consultez le site www.qscaudio.com pour la version actualisée.

Puis-je remplacer moi-même l'étage d'attaque de compression ?

Seul un personnel qualifié doit effectuer les réparations. Toute intervention non autorisée annule la garantie. Si le driver est défectueux, contactez le service clientèle QSC ou un centre agréé.

MODE D'EMPLOI HF-75BX2 QSC

Manuel d'utilisation de systèmes de haut-parleurs de cinéma HF-75BX1 et HF-75BX2

Composant haute fréquence

Introduction

Les HF-75BX1 et HF-75BX2 sont les composants haute fréquence des systèmes de haut-parleurs à canaux bidirectionnels pleine gamme pour les applications de cinéma haute performance. Le HF-75BX1 a été spécialement conçu pour être utilisé avec le haut-parleur basse fréquence LF-3115 de QSC et le HF-75BX2 pour le haut-parleur LF-3215.

Le système haute fréquence HF-75BX1/X2 a un étage d'attaque de compression à diaphragme en titane, à bobine acoustique de 76,2 mm grand format monté sur un pavillon acoustique de cinéma à haute fréquence personnalisé à l'aide d'un support panoramique horizontal-vertical réglable. Le pavillon acoustique a de larges angles de couverture horizontaux et verticaux pour garantir l'audition depuis chaque fauteuil de la salle. Le pavillon acoustique est un guide d'ondes basse distorsion permettant un dialogue très clair sans la coloration associée aux haut-parleurs à pavillon acoustique conventionnels. Avec un filtre passif fournissant une sortie sur mesure pour le LF-3115 ou le LF-3215, aucun traitement de signal supplémentaire n'est requis.

Les composants du HF-75BX1/X2 sont livrés pré-assemblés pour réduire le temps d'assemblage sur site. Trois boulons suffisent pour fixer le HF-75BX1/X2 sur le dessus du haut-parleur basse fréquence QSC. Les inserts filetés des enceintes basse fréquence et le motif de trous correspondant dans le HF-75BX1/X2 simplifient l'installation des enceintes basse fréquence.

Montage

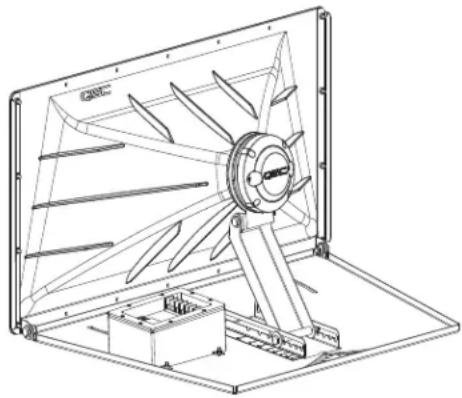

Pour les informations de montage, se reporter à l'illustration. Le HF-75BX1/X2 s'attache en haut du LF-3115 ou du LF-3215 à l'aide de trois boulons M8 de 20 mm de longueur avec rondelles d'arrêt. La visserie est expédiée installée sur l'armoire basse fréquence. Nous recommandons l'utilisation d'une graisse pour filetage lors de l'installation des boulons pour empêcher leur desserrage suite aux vibrations. Orienter le pavillon acoustique dans le plan horizontal (panoramique) avant de serrer. Ajuster l'inclinaison verticale en réglant le support.

Installer conformément aux instructions de QSC Audio Products et d'un technicien professionnel diplômé. Utiliser uniquement des fixations, supports, accessoires ou équerres spécifiés par QSC Audio Products. Confier toutes les réparations à un personnel qualifié. Une réparation ou maintenance est requise lorsque l'appareil a été endommagé d'une manière quelconque.

AVERTISSEMENT ! Avant de placer, installer, monter ou suspendre un haut-parleur, inspecter l'état de toute la visserie, du matériel de suspension, des armoires, des transducteurs, des supports et du matériel associé. Tout composant manquant, corrodé, déformé ou non adapté à la charge risque de réduire sensiblement la solidité de l'installation, sa mise en place ou sa portée. Une telle condition réduit sensiblement la sécurité de l'installation et doit être immédiatement corrigée. Utiliser uniquement du matériel de montage prévu pour les conditions de charge de l'installation et toute surcharge éventuelle à court terme imprévue. Ne jamais dépasser les spécifications nominales du matériel de montage ou de l'équipement. Consulter un technicien professionnel diplômé en cas de doute ou de question concernant l'installation physique de l'équipement.

QSC® est une marque déposée de QSC Audio Products, LLC

QSC et le logo QSC sont des marques déposées auprès de l'U.S. Patent and Trademark Office.

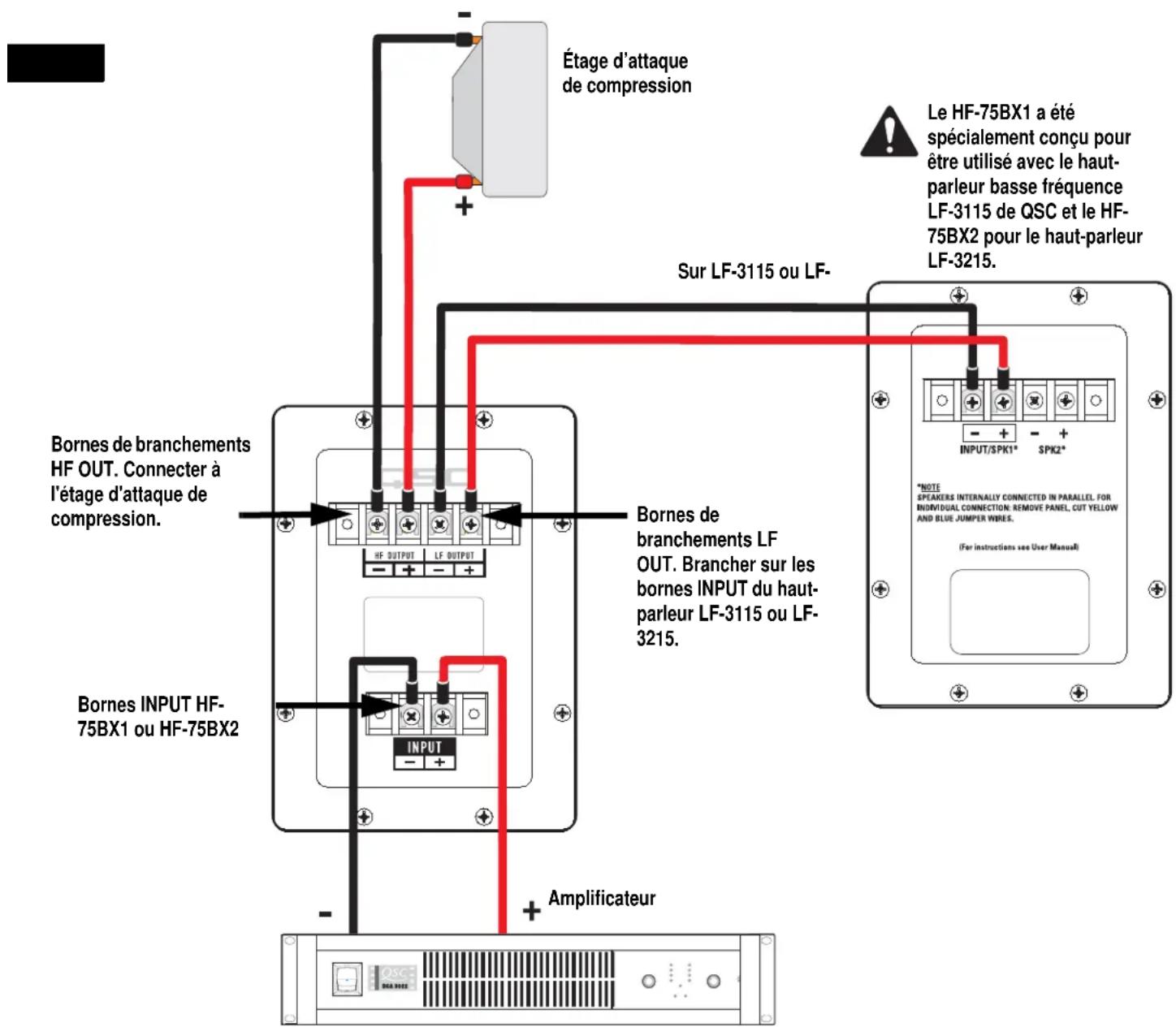

Branchements

Le HF-75BX1/X2 a des bornes vissables de bornier à cloisons qui acceptent des conducteurs de haut-parleurs toronnés pouvant atteindre #10 AWG (5,3 mm ^2 ).

Bornes d'entrée (INPUT)

Connector le signal de sortie pleine gamme de l'amplificateur aux bornes INPUT du HF-75BX1 ou du HF-75BX2. Respecter la polarité : signal + de l'amplificateur à + INPUT du HF-75BX1 ou HF-75BX2, signal - de l'amplificateur à - INPUT du HF-75BX1 ou HF-75BX2. Utiliser des conducteurs de calibre maximal et de longueur minimale pour l'application.

Bornes HF OUT (Sortie HF)

Les bornes HF OUT sont connectées en usine à l'étage d'attaque de compression. Ces bornes doivent UNIQUEMENT être connectées à l'étage d'attaque de compression du HF-75BX1 ou HF-75BX2. Respecter la polarité : signal + HF OUT à l'entrée + de l'étage d'attaque de compression, signal - HF OUT à l'entrée - de l'étage d'attaque de compression.

Bornes LF OUT (Sortie HF)

Le HF-75BX1 a été spécialement conçu pour être utilisé avec le haut-parleur basse fréquence LF-3115 de QSC et le HF-75BX2 pour le haut-parleur LF-3215. Les bornes LF OUT sont connectées en usine à l'étage d'attaque de compression. Elles doivent UNIQUEMENT être connectées au haut-parleur basse fréquence modèle LF-3115 ou modèle LF-3215 de QSC. Respecter la polarité : signal + LF OUT à l'entrée + du haut-parleur basse fréquence, signal - LF OUT à l'entrée - du haut-parleur basse fréquence.

Caractéristiques techniques du HF-75BX1 et du HF-75BX2 (sujettes à modification sans préavis)

Plage de fréquence :	1 300 à 16 000 Hz (-6 dB)
Couverture nominale :	90° horizontale x +15 à -35° verticale (50° au total ; le support réglable permet les ajustements dans le plan vertical). Le plan horizontal se règle en modifiant la position de montage sur l'enceinte basse fréquence avant de serrer les boulons.
Indice de directivité :	9 dB (600 à 16 000 Hz en moyenne)
Q : 8 (600 à 16 000 Hz en moyenne)
Niveau sonore (max.) :	HF-75BX1 avec LF-3115 : 123 dBHF-75BX2 avec LF-3215 : 126 dB
Impédance :	HF-75BX1 avec LF-3115 : 8 ohms (valeur nominale)HF-75BX2 avec LF-3215 : 4 ohms (valeur nominale)
Puissance d'entrée maximum :(2 heures de bruit rose de	HF-75BX1 avec LF-3115 : 150 WHF-75BX2 avec LF-3215 : 300 Wfacteur de crête 6 dB,50 Hz - 20 kHz, méthode AES)
Sensibilité :	HF-75BX1 avec LF-3115 : 95 dBHF-75BX2 avec LF-3215 : 97,5 dB
Fréquence du filtre passif :	1 300 Hz
Connecteurs :	Les bornes acceptent des câbles de haut-parleurs toronnés pouvant atteindre #10 AWG. Six bornes : Deux bornes d'entrée pleine gamme, deux bornes HF OUT (câblées en usine à l'étage d'attaque de compression) et deux bornes LF OUT avec câblage usine pour branchement sur le haut-parleur basse fréquence LF-3115 ou LF-3215 de QSC.
Transducteurs :	Étage d'attaque de compression à diaphragme en titane, bobine acoustique de 76 mm, sortie de 35 mm.
Fixations :	S'attache en haut de l'enceinte basse fréquence LF-3115 our LF-3215 à l'aide de trois boulons M8 de 20 mm de longueur.
Dimensions :	762 mm (largeur) x 406 mm (hauteur) x 508 mm (épaisseur)

Poids brut : 16,3 kg (brut), 11,8 kg (net)

Garantie (États-Unis seulement ; dans les autres pays, consulter le revendeur ou le distributeur)

Avis de non-responsabilité

QSC Audio Products, LLC n'est pas responsable des dommages subis par les amplificateurs ou tout autre équipement causé par un acte de négligence ou une installation impropre et/ou l'utilisation de ce haut-parleur.

QSC Audio Products - Garantie limitée de 3 ans

QSC Audio Products, LLC (« QSC ») garantit que ses produits sont dépourvus de tout vice de fabrication et/ou de matériel pendant une période de trois (3) ans à partir de la date de vente et remplacera les pièces défectueuses et réparer les produits qui fonctionnent mal dans le cadre de cette garantie si le défaut survient dans des conditions normales d'installation et d'utilisation - à condition que l'appareil soit retourné à l'usine ou à l'un de nos centres de réparation agréés en port prépayé, accompagné d'un justificatif d'achat (facture, par ex.). Cette garantie prévoit que l'examen du produit retourné doit indiquer, selon notre jugement, un défaut de fabrication. Cette garantie ne s'étend à aucun produit qui a été soumis à une utilisation abusive, un acte de négligence, un accident, une installation incorrecte ou un produit dont le code-date a été retiré ou effacé. QSC ne pourra être tenue pour responsable de dommages accessoires et/ou indirects. Cette garantie vous accorde des droits spécifiques. Cette garantie limitée est librement cessible durant sa période de validité.

Le client pourra bénéficier d'autres droits, variables d'une juridiction à l'autre.

Si ce produit a été fabriqué pour une exportation et une vente en dehors des États-Unis ou de ses territoires, cette garantie limitée ne s'appliquera pas. Le retrait du numéro de série sur ce produit ou l'achat de ce produit auprès d'un revendeur non agréé annulera cette garantie limitée. Cette garantie est régulièrement mise à jour. Pour obtenir la toute dernière version de la garantie de QSC, rendez-vous sur le site www.qscaudio.com. Contactez-nous au 800-854-4079 ou visitez notre site Web www.qscaudio.com.
