MANUAL DE USUARIO HF-75BX2 QSC

Manual del usuario de los sistemas de altavoces para salas de cine HF-75BX1 y HF-75BX2

Componente de alta frecuencia

Introducción

Los modelos HF-75BX1 y HF-75BX2 son los componentes de alta frecuencia de los sistemas de altavoz bidireccional de intervalo completo, para canal de pantalla, para aplicaciones cinematográficas de alto rendimiento. El HF-75BX1 está diseñado específicamente para uso con el altavoz de baja frecuencia LF-3115 de QSC mientras que el HF-75BX2 está diseñado para el altavoz LF-3215.

El sistema HF-75BX1/X2 de alta frecuencia cuenta con una excitador de compresión de gran formato con diafragma de titanio, con bobina de voz de 3,0" (76,2 mm), montado en un cuerno cinematográfico de alta frecuencia con diseño personalizado, que tiene una bandeja ajustable y un soporte inclinado. El cuerno tiene amplios ángulos de cobertura horizontal y vertical para asegurar la cobertura de cada asiento del auditorio. El cuerno es una guiaonda de baja deformación que proporciona un diálogo altamente articulado sin la coloración asociada con los altavoces de cuerno convencionales. Equipado con un cruce pasivo que proporciona una salida bajo especificaciones para los altavoces LF-3115 o LF-3215, no requiere un procesamiento adicional de la señal.

Los componentes del sistema HF-75BX1/X2 vienen ya montados para reducir el tiempo de montaje en el campo. Todo lo que se requiere es tres pernos para fijar el HF-75BX1/X2 a la parte superior de un altavoz QSC de baja frecuencia. Los insertos roscados en las cajas LF y el patrón coincidente de orificio perforado en el HF-75BX1/X2 facilitan el montaje a la caja de baja frecuencia.

Montaje

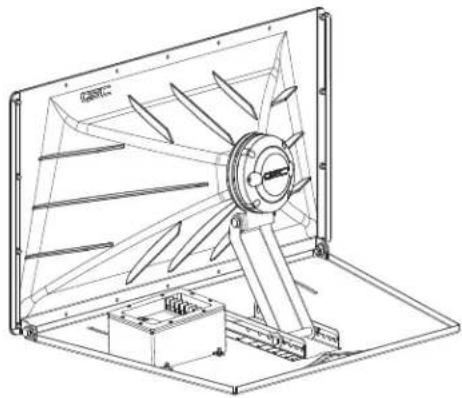

Vea la información sobre el montaje en la ilustración. El modelo HF-75BX1/X2 se conecta a la parte superior del LF-3115 o LF-3215 mediante tres pernos M8, de 20 mm de largo, usando arandelas de bloqueo. Este herraje se envía instalado en la caja de baja frecuencia. Recomendamos el uso de un compuesto duradero para fijación de roscas al instalar los pernos para evitar que se aflojen debido a la vibración. Oriente el cuerno en el plano horizontal antes de apretarlo. Ajuste la posición vertical con el soporte de ajuste.

Instale de acuerdo con las instrucciones de QSC Audio Products y de un ingeniero profesional con la debida licencia. Sólo use piezas, montajes, accesorios y soportes especificados por QSC Audio Products, Inc. Refiera todo el servicio a personal calificado. Cuando el aparato haya sido dañado de alguna manera, es necesario proporcionarle servicio.

¡ADVERTENCIA! Antes de colocar, instalar, montar o suspender cualquier producto de altavoz, inspeccione todo el equipo físico, la suspensión, las cajas, los transductores, los soportes y el equipo asociado para detectar la existencia de daños. Cualquier componente faltante, corroído, deformado, o sin carga nominal podría reducir significativamente la resistencia de la instalación, la colocación o la configuración. Cualquier condición de este tipo reduce gravemente la seguridad de la instalación y debe corregirse de inmediato. Use sólo herraje que esté clasificado para las condiciones de carga de la instalación y cualquier carga excesiva a corto plazo inesperada posible. Nunca exceda el valor nominal del equipo físico ni del dispositivo. Consulte a un ingeniero profesional con la debida licencia cuando surjan dudas o preguntas referentes a la instalación física del equipo.

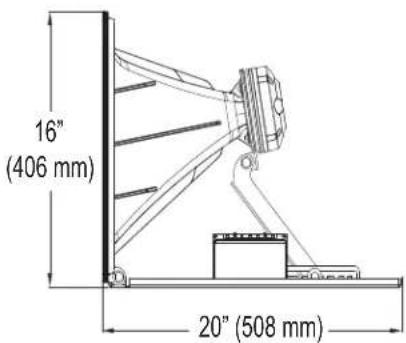

16" (406 mm) 20" (508 mm)

Conexiones

El HF-75BX1/X2 tiene terminales de tornillo de barra protectora que aceptan alambre trenzado de calibre de hasta #10 AWG (5.3mm ^2 ) para altavoces.

Terminales de ENTRADA

Conecte la señal de salida de intervalo completo del amplificador a los terminales de ENTRADA del HF-75BX1 o HF-75BX2. Observe la polaridad correcta; la señal + del amplificador a la ENTRADA + del HF-75BX1 o HF-75BX2, y la señal - del amplificador a la ENTRADA - del HF-75BX1 o HF-75BX2. Use el alambre de calibre más grande y de longitud más corta para la aplicación.

Terminales de SALIDA de HF

Los terminales de SALIDA de HF se conectan en fábrica al excitador de compresión. Estos terminales SÓLO deben conectarse al excitador de compresión del HF-75BX1 o HF-75BX2. Observe la polaridad apropiada; la señal SALIDA de HF + a la entrada + del excitador de compresión, y la señal SALIDA DE HF - a la entrada - del excitador de compresión.

Terminales de SALIDA de LF

El HF-75BX1 está diseñado específicamente para uso con el altavoz de baja frecuencia LF-3115 de QSC mientras que el HF-75BX2 está diseñado para el altavoz LF-3215. Los terminales de SALIDA DE LF están terminados en la fábrica a conductores con orejetas planas. Éstos SÓLO deben conectarse al altavoz de baja frecuencia modelo LF-3115 o modelo LF-3215 de QSC. Observe la polaridad apropiada; la señal SALIDA DE LF + a la entrada + del altavoz de baja frecuencia, y la señal SALIDA de LF - a la entrada - del altavoz de baja frecuencia.

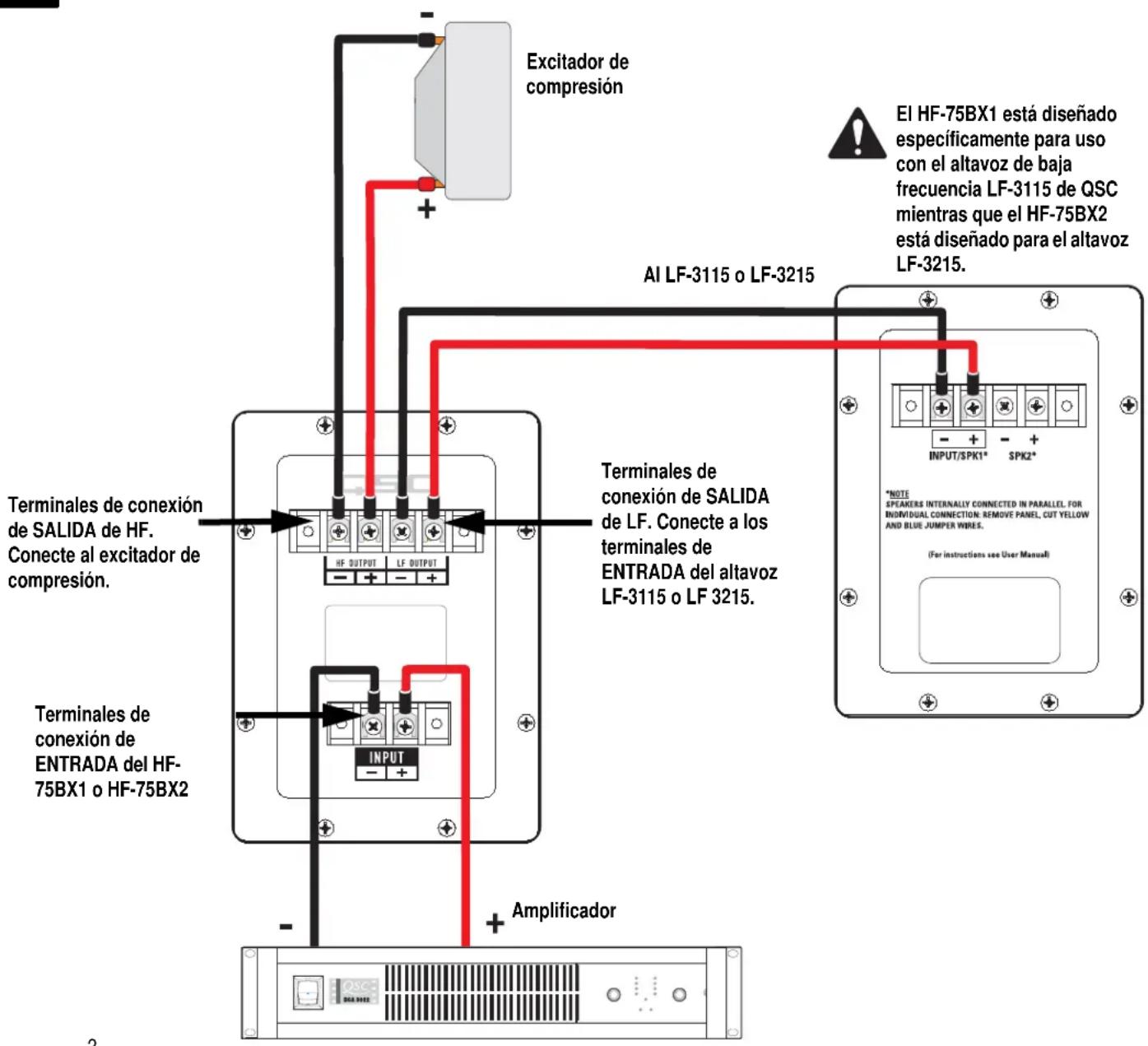

Excitador de compresión Al LF-3115 o LF-3215 El HF-75BX1 está diseñado especificamente para uso con el altavoz de baja frecuencia LF-3115 de QSC mientras que el HF-75BX2 está diseñado para el altavoz LF-3215. Terminalas de conexión de SALIDA de HF. Conecte al excitador de compresión. Terminalas de conexión de ENTRADA del HF- 75BX1 o HF-75BX2 Terminales de conexión de SALIDA de LF. Conecte a los terminales de ENTRADA del altavoz LF-3115 o LF 3215. INPUT + Amplificador *NOTE SPEAKERS INTERNALLY CONNECTED IN PARALLEL. FOR INDIVIDUAL CONNECTION: REMOVE PANEL, CUT YELLOW AND BLUE JUMPER WIREE. (For instructions see User Manual)

Especificaciones del HF-75BX1 y HF-75BX2 (sujetas a cambiar sin previo aviso)

Intervalo de frecuencias: 1,300 - 16,000 Hz (-6 dB)

Cobertura nominal:

90° horizontal X +15 a -35° vertical (50° total), el montaje ajustable permite ajustes en el plano vertical. El plano horizontal se puede ajustar alterando la posición de montaje de la caja de baja frecuencia antes de apretar los pernos.

DI: 9.0 dB (600 a 16,000 Hertz como promedio)

Q: 8.0 (600 a 16,000 Hertz como promedio)

SPL (pico): HF-75BX1 con LF-3115: 123 dB

HF-75BX2 con LF-3215: 126 dB

Impedancia: HF-75BX1 con LF-3115: 8 ohmios, nominal

HF-75BX2 con LF-3215: 4 ohmios, nominal

Potencia máxima de entrada: HF-75BX1 con LF-3115: 150 W

(2 horas de 6 dB de factor HF-75BX2 con LF-3215: 300 W

de cresta ruido rosado,

50 Hz - 20 kHz, método AES)

Sensibilidad: HF-75BX1 con LF-3115: 95.0 dB

HF-75BX2 con LF-3215: 97.5 dB

Frecuencia de cruce: 1,300 Hz

Conectores:

Los terminales de tornillo de barra protectora aceptan alambre trenzado de hasta #10 AWG. Seis terminales: dos terminales de entrada de intervalo completo, dos terminales de SALIDA de HF (cableados en fábrica al excitador de compresión), y dos terminales de SALIDA de LF con cableado suministrado en la fábrica para conexión al altavoz de baja frecuencia LF-3115 o LF-3215 de QSC.

Transductores:

Excitador de compresión con diafragma de titanio con salida de 1,4" (35 mm) y bobina de voz de 3,0" (76 mm)

Herraje de montaje:

Se conecta a la parte superior de la caja LF-3115 o LF-3215 de baja frecuencia, mediante tres pernos M8, de 20 mm de largo.

Tamaño:

30" de ancho X 16" de alto X 20" de profundidad (762mm X 406mm X 508mm)

Peso:

36 lbs. (envío), 26 lbs. (neto), 16,3/11,8 kilogramos

Garantía (sólo para EE.UU.; para otros países, consulte con su vendedor o distribuidor)

Renuncia de responsabilidad

QSC Audio Products, LLC no es responsable por ningún daño a los amplificadores, ni a ningún otro equipo que sea causado por negligencia o instalación y/o uso inadecuado de este altavoz.

Garantía limitada de 3 años de QSC Audio Products

QSC Audio Products, LLC ("QSC") garantiza que sus productos estarán libres de materiales y/o mano de obra defectuosos por un periodo de tres (3) años a partir de la fecha de la venta, y reemplazará las piezas defectuosas y reparará los productos que funcionen mal bajo esta garantía cuando el defecto ocurra bajo condiciones normales de instalación y uso, siempre y cuando la unidad se devuelva a nuestra fábrica o a una de nuestras estaciones autorizadas de servicio mediante transportación prepagada con una copia del comprobante de compra (por ejemplo, el recibo de la compra). Esta garantía requiere que el examen del producto devuelto indique, en nuestra opinión, un defecto de fabricación. Esta garantía no se extiende a ningún producto que hubiera estado sometido a uso indebido, negligencia, accidente, instalación incorrecta, o en el que se hubiera quitado o modificado el código de la fecha. QSC tampoco será responsable por daños incidentales y/o emergentes. Esta garantía le otorga derechos legales específicos. Esta garantía limitada es libremente transferible durante el período de la misma.

El cliente podría gozar de derechos adicionales, que podrían variar de un estado a otro.

En caso de que este producto fuera fabricado para exportación y venta fuera de los Estados Unidos o sus territorios, entonces no será aplicable esta garantía limitada. La eliminación del número de serie en este producto, o la compra de este producto de un distribuidor no autorizado, anularán esta garantía limitada. Esta garantía se actualiza periódicamente. Para obtener la versión más reciente de la declaración de la garantía de QSC, por favor visite www.qscaudio.com. Comuníquese con nosotros al 800-854-4079 o visite nuestro sitio en Internet en www.qscaudio.com.
