MANUAL DE USUARIO SC-312X QSC
Manual del usuario de los sistemas de altavoces para salas de cine
Altavoz de baja Frequencia LF-3115
Introduccion
La caja de baja Frequencia de 15" (381 mm) del altovoz LF-3115 está disnada especificamente para aplicaciones cinematograficas. El cumplimiento de los requisitos de las aplicaciones cinematograficas referentes a una respuesta extendida de baja Frequencia, es lo que distinguue al altovoz LF-3115 de otros sistemas woofer tipo "rock-and-roll" más convencionales. El altovoz LF-3115 cubre un intervalo de frequencia de 33 Hertzios a 1900 Hertzios,dependiendo de los requisitos del sistema de alta Frequencia.
El transductor de 300 varios y 15^ es apropiado para uso en salas de cine. Cuenta con una bobina de voz de 3'' (76 mm), un iman ceramico y un polo multiventilado para asegurar una operacion fría. Las temperatas mas frías augmentan la vida uy del transductor y disminuyen el problema de compresión de la potencia a niveles altos de potencia. La suspensa y la bobina de voz del transductor se han diseado para brindar una baja distorsión y graves de alto impacto a alta potencia.
La caja está construida de paneles de cartón duro mediano de alta calidad con soportes de refuerzo en todos los paneles. Ambas aberturas del puerto, la interna y la externa, está totalmente redondeadas, lo cual asegura un flujo de aire uniforme a mayores niveles de potencia, evitando turbulencia audible en el puerto. Los soportes de refuerzo reducen la resonancia en el panel.
Los puertos de graves están igualmente分开 a cada lado del transductor, haciendo que la presión interna sea más uniforme a工程技术 de la superficie posterior del transductor. Este evita que el cono sea desplazado de un lado a otro por fuerzas no equilibradas, reduciendo la probabilidad de impulsar la bobina de voz fuera del centro del espacio a altos niveles de potencia.
Tres tuercas en T en la parte superior de la caja permiten el montaje fácil de los sistemas de alta Frequencia de QSC, tal como el sistema HF-63.
La caja no esta diseñada para montarse suspendida, en voladizo ni sobre arneses. No suspenda esta caja, no la monte en voladizo ni sobre arneses.
Este produit es capaz de produir niveles de presión del sonido que pueda causar daños permanentes al oido humano. Siempre mantenga los niveles de presión del sonido en un área de audición con un nivel menor que el que provoca daños al oido humano.
Instale de(acuerdo con las instrucciones de QSC Audio Products y de un ingeniero profesoal con la debida licencia.Solo use piezas, montajes, accesos y soportes especificados por QSC Audio Products, Inc. Refiera todo el service a personal calificado. Cuando el aparato haya sido dañado de unaforma,es necessario proportionarle service.
iADVERTENCIA! Antes de colocar, instalar, montar o suspenderrialquier producto de altavoz, inspeccione todo el equipo fisico, la suspENSION, los armarios, los transductores, los soportes y el equipo asociado para detectar la existencia de daños. Qualquier componente faltante, corroido, deformado, o sinarga nominal podria reducir significativamente la resistencia de la instalacion, la colocacion o la configuracion. Qualquier condidon de este tipo reduce gravamente la segundad de la instalacion y debe corregrise de inmediato. Use solo herraje que esté clasificado para las condiiones de carga de la instalacion y qualquier possible carga excessiva acorto plazo inesperada. Nunca exceeda el valor nominal del equipo fisico ni del dispositivo.Consulte a un ingeniero professtional con la debida licencia cuando surjan dudas o preguntas referentes a la instalacion fisica del equipo.
Conexiones
Conexión normal
El altovoz LF-3115iene terminales de tornillo de barra protectora para su connexion. Los terminales acceptan cableado trenzado de hasta #10 AWG (5.3mm^2) para altevoces.Use el alambre del calibre mas grande y de la longitud mas corta possible enequalquier instalacion.Osserve las marcas de polaridad y mantenga la polaridad uniforme en todo el systema para permitirel mejor rendimiento.

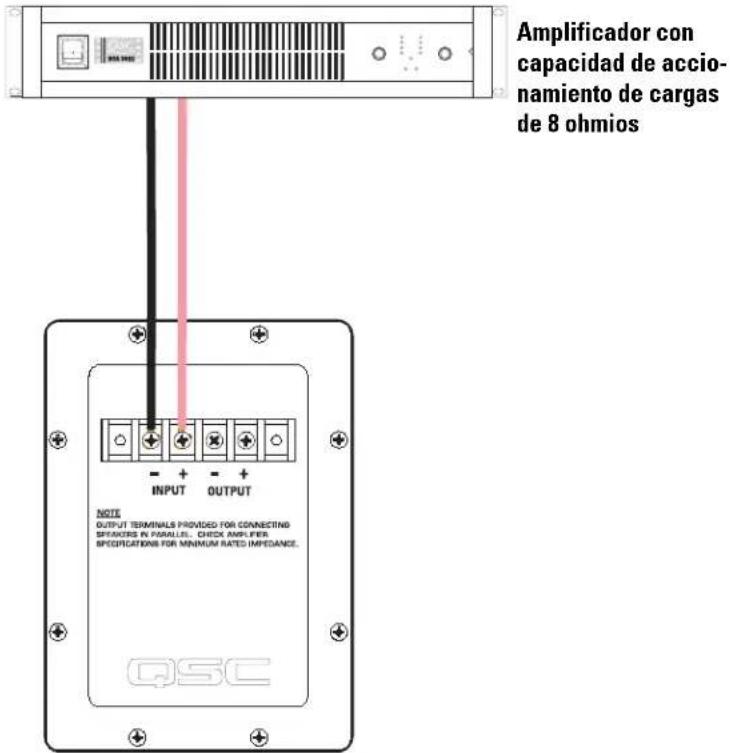

Ejemplo de una connexion normal:
Conexión en paralelo de un segundo LF-3115
Los terminales marcados SALIDA seSEOuen usar para conectar en paralelo otortalavozLF-3115.Conecte los cables oseme muestra en la ilustracion, a la derecha.

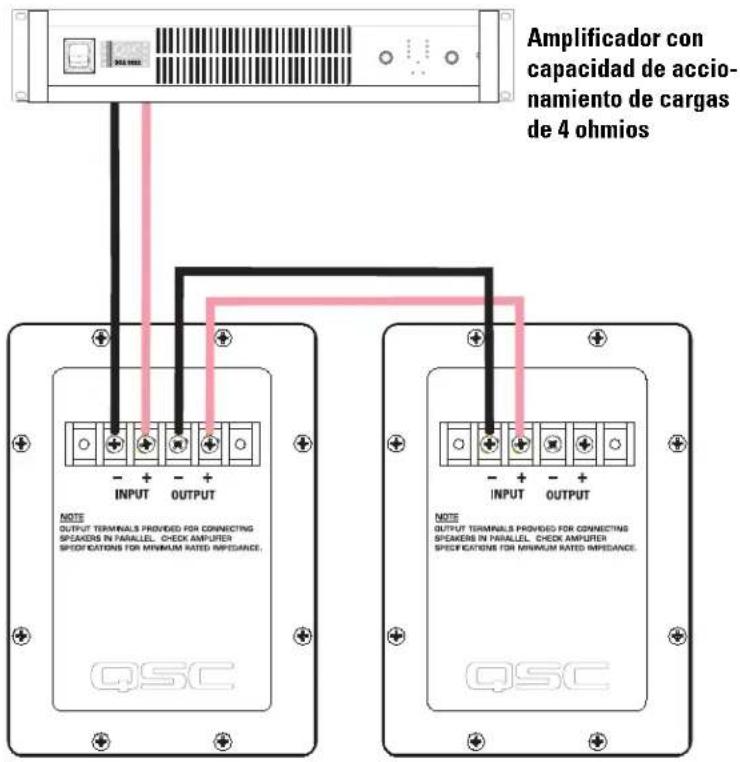

Ejemplo de connexion en paralelo:

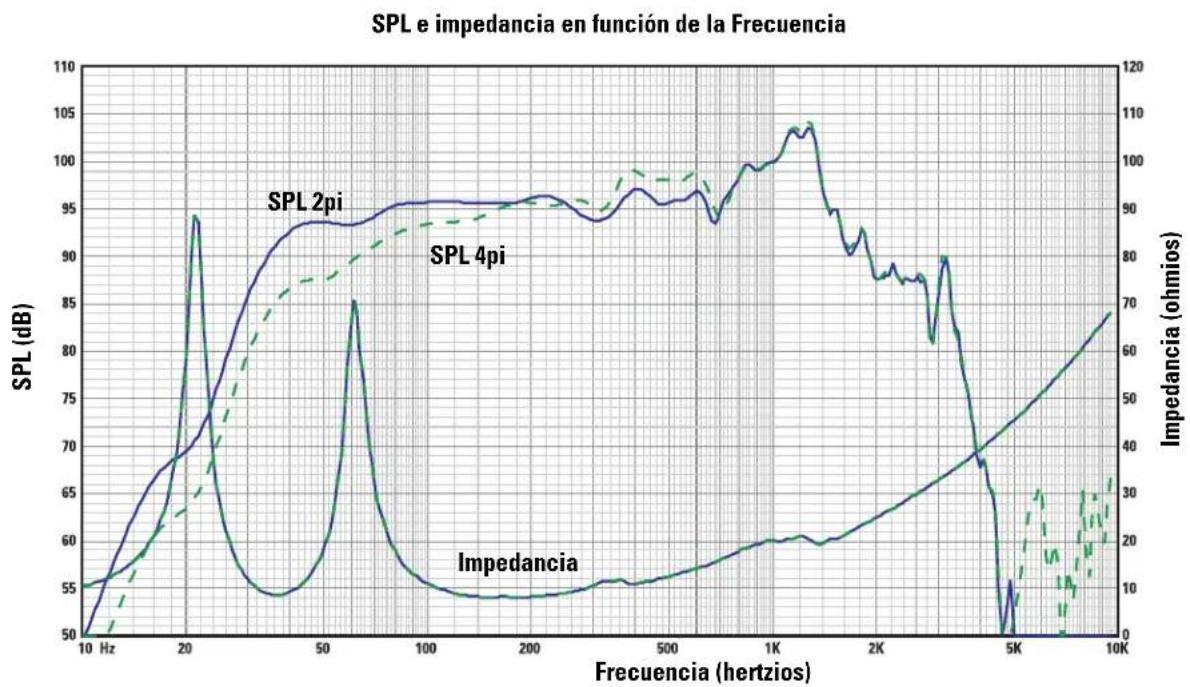

Especificaiones delsystemaLF-3115(sujetasacambiosinprevioaviso)
| Intervalo de freuencies: 33 -1900 Hertzios (-6dB) Intervalo usable de 30 -3200 Hertzios (-10 dB) | |
| Cobertura nominal: 100° horizontal X 100° vertical a 1000 Hertzios | |
| Salida maxima: | Pico calculado de SPL: 126.5 dB, 1 metro, medio espacio, a una potencia rms nominal con entrada de rudo rosa con factor de cresta de 6 dB, 35 - 1000 Hertzios. Máximo calculado continuo de SPL: 120.5 dBA, 1 metro. La escala de dBA típlicamente se usa para identificar fuentes de sonido que pueda causar perdida auditiva permanente. |
| Impedancia: 8 ohmios, nominal | 8 ohmios minimo, 160 Hertzios 90 ohmios Tmaxio, 22 Hertzios |
| Potencia maxima de entrada: | 300 varios rms (8 horas de rudo rosa con factor de cresta de 6 dB, 40 - 400 Hertzios) 375 varios rms (2 horas de rudo rosa con factor de cresta de 6 dB, 40 - 400 Hertzios) Capacidad recomendada de potencia del amplíficator: 600 varios rms como máximo en 8 ohmios (por LF-3115) |
| Sensibilitidad: | 95.5 dB medio espacio, 94.0 dB espacioplete, 35 - 1000 Hertzios, 1 vatio, 1 metro |
| Procesamento recommendado: | Filtro subsónico menor de 30 Hertzios, >18 dB por octava, la Frequencia maxima de cruce recomendada es de 1000 Hertzios. Las configuraciones DSP de QSC está disponible en www.qscaudio.com. Los parámetros para el herraje de procesamento alternative está disponible si así se solicitan. |
| Conectores: | Los terminales de tornillo de barra protectora acceptan alambre trenzado de hasta #10 AWG (5,3 mm²). Cuatro terminales: (dos de ENTRADA y dos de SALIDA paralela). |
| Transductores: | Transductor de baja freuency de alta eficiency, de 15" (381 mm), con bobina de voz de cobre de 3" (76mm) ventilada, en soportes de Kapton®. Diseño de alta excursión/baja deformación, con un manejo de potencia extremadamente alta, y baja compresión tírmica y de puerto. |
| Caja: | Alineación Quasi B4, caja con puertos totalmente abocinados, diseño de puerto simétrico de baja turbulencia, afinado a 36 Hertzios, Construido de cartón duro de media densidad y fuertemente soportado. Tiene pernos de montaje del woofer resistentes al vandalismigo. |
| Tamañon:30" de ancho X 18" de alto X 20" de profundidad (762 mm X 457 mm X 508 mm) | |
| Peso: | 96 libras envío, 83 libras neto (44/38 kg.) |
Garantía (sólo para EE.UU.: para otros País, consulte con su vendedor o distribuidor)
Renunciation de responsabilidad
QSC Audio Products, Inc. no es responsable por ningún daño a los amplificadores, ni a ningún other equipo que sea causado por negligencia o instalación y/o uso inadequado de este altovo.
Garantía limitada de 3 años de QSC Audio Products
Osc Audio Products, Inc. ("Osc") garantiza que sus produits estarán libres de materiales y/o mano de obstructivosos por un periodo de tres (3) años a partir de la Fecha de la vente, y reemplazará las piezas defectuosas y reparará los produits que funciona mal bajo esta garantía cuando el defecto ocurre bajo conditiones normales de instalación y uso, siempre y cuando launidad se devuelva a nuestra fabricula o a una de nosas estaciones autorizadas de servicios mediante transporte propagada con una copia del comprobante de compra (por exemple, el recibo de la compra).Esta garantía requiere que el examen del productodevuelto indique, en vuestra opinion, un defecto de fabricacion.Esta garantía no se extiende a ningun producto que hubiera estado sometido a uso indebido, negligencia, accidente, instalacion incorrectra, o en el que se hubiera quitado o modifiedelcdofoflecha.0sc tampoco sera responsable por daños incidentales y/o emergentes.esta garantia le otorgaredechoslegalesespecificos.Esta garantia limitada es libremente transferible duranteel periodo dela misma.
El cliente podra gozar de derechos adiconiales, que podrnan variar de un estado a otro.
En caso de que este producto fuea fabricado para exportacion y ventu fuera de los Estados Unidos o sus territorios, entonces no sera aplicable esta garantia limitada. La eliminacion del numero de series en este producto, o la compra de este producto de un distribuidor no autorizo, anularan esta garantia limitada.Esta garantia se actualiza periodically. Para Obtener la version mas reciente de la declaracion de la garantia de QSC, por favor visite www.qscaudio.com. Comuniquese con nosotros al 800-854-4079 o visite nuestro situio en Internet en www.qscaudio.com.
