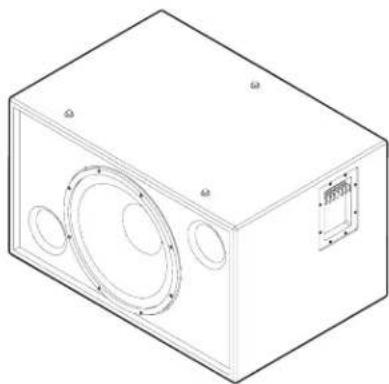

LF-3115 15”（381毫米）的低频机壳专为影院应用设计。LF-3115和传统“摇滚”低音系统的不同之处在于它可以满足影院对扩展低频响应的要求。根据高频系统的要求，LF-3115可覆盖33赫兹到1900赫兹的频率范围。
300瓦，15”变频器非常适合于影院应用。它采用3”（76mm）音圈，陶瓷磁铁和多通风极片（确保低温运行）。温度低可以增加变频器的寿命，并且减少高功率下的功率压缩问题。变频器的支架和音圈可保证高功率下的低失真和高重低音。
机罩由优质中等密度纤维板制成，所有面板都有加强支架支持。内部和外部端口开口都经过全辐射处理，确保气流在较高功率下可以平稳通过端口，防止了声音端口气流紊乱。加强支架减少了面板回响。
低音端口均匀地分布在变频器两侧，使通过变频器背表面的内部压力更加一致。这样就防止了圆锥由于力量失衡而被错误地放置在一边或另一边，从而减少了高功率下将音圈赶出空隙中心的情况。
机罩上部的3个T形螺母使得安装QSC高频系统（如IF-63）更加容易
机罩并没有设计成悬挂式、可操纵式、或装配式。请勿对此机罩进行悬挂、操纵或装配。
此产品可产生对人类听觉造成永久损伤的声压强度。请将听音区域内的声压强度总是保持在不会对人的听力造成损伤的水平。
按照QSC Audio Product的说明并在授权的专业工程师的指导下安装。仅限使用QSC Audio Product公司规定的附件、底座、零件或支架。所有维护请由合格的专业人士进行。设备如果受到损坏，就需要进行维修。
警告！放置、安装、装配或悬挂扬声器产品时，检查所有硬件、悬架、橱柜、变频器、支架和相关设备有无损坏。任何额定部件的缺失、腐蚀、变形或未装载都可能大大降低安装、放置或排列的强度。出现任何严重降低安装安全度的情况应立即更正。仅限使用额定安装的硬件及任何可能的短期突发超载。切勿超过硬件或设备的额定标准。如有任何关于物理设备安装的疑问或问题，请咨询获得许可的专业工程师。
连接
正常连接
LF-3115具有用于连接的阻挡带螺旋式终端。此终端接受高达#10AWG（5.3mm²）的绞合式扬声器电线。对于特定的安装，尽可能使用最大电线尺寸和最短电线长度。观察极性标志，确保整个系统极性一致，以便获得最佳表现。

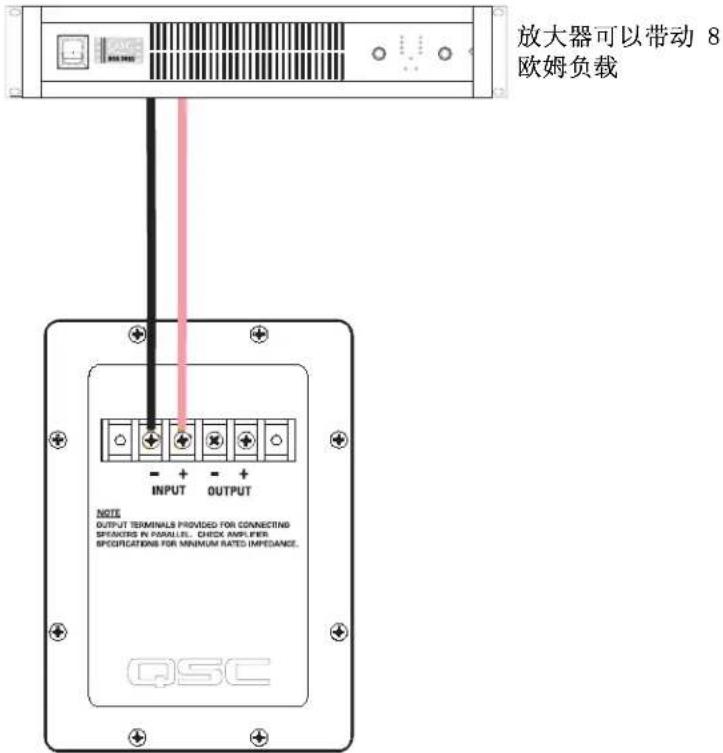

正常连接样例：

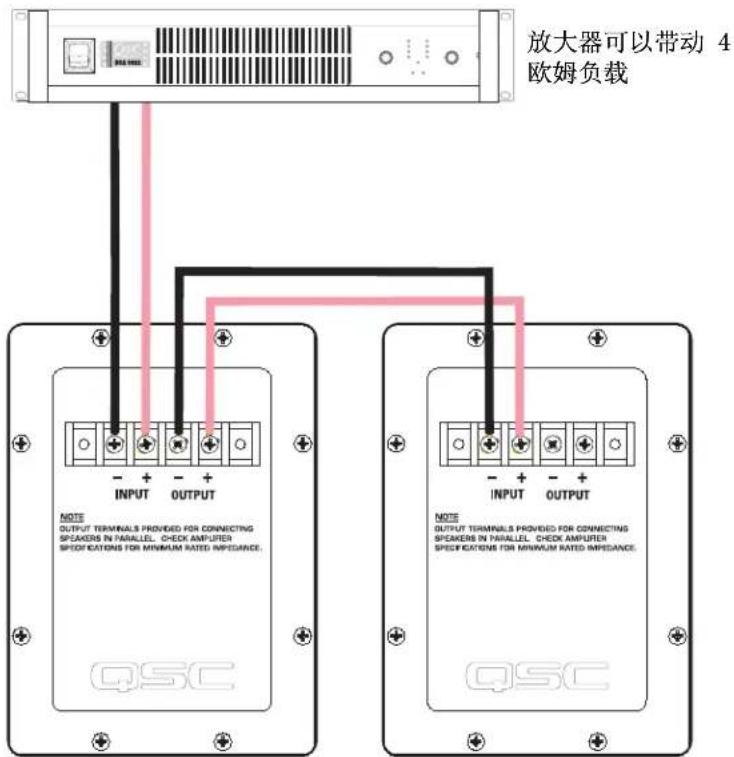

第二个LF-3115并联连接
标记 OUTPUT的终端可用于并联另一个LF-3115。按照右图所示连接线路。
并联样例：
LF-3115产品规格（如有改变恕不另行通告）
频率范围：33-1900赫兹（-6dB）
30-3200赫兹可用范围（-10dB）
标称覆盖范围：1000赫兹时 100^ 水平 X100^ 垂直
最大输出：
126.5 dB SPL 计算峰值，1米，半间距，在额定rms功率带6dB振幅因子粉红噪音输入，35-1000赫兹。
120.5dBA SPL 计算最大连续，1 米。通常使用 dBA 尺以确定会造成永久听力损失的声源。
阻抗：8欧姆标称
最小8欧姆，160赫兹
最大90欧姆，22赫兹
最大输入功率：300瓦rms（6dB振幅因子粉红噪音8小时，40-100赫兹）
375瓦rms（6dB振幅因子粉红噪音2小时，40-400赫兹）
推荐放大器功率-600瓦rms到最大8欧姆（每LF-3115）
灵敏度：95.5dB半间距，94.0dB全间距，35-1000赫兹，1瓦，1米
推荐处理：次音速过滤低于30赫兹，每八度音程大于18dB最大推荐分频频率为1000赫兹。从
www.qscaudio.com 网站可获得 QSC DSP 的配置情况。如有要求即可获得替换处理硬件的参数。
连接器：
阻挡带螺旋式终端接受高达#10AWG（5.3mm2）绞合式布线。四个终端（两个INPUT和两个并行OUTPUT）。
变频器：15”（381毫米）高效低频变频器通风式3”（76毫米）Kapton?线圈架上的铜音圈。高偏移/低
失真设计，带超高功率处理，以及低温和端口压缩。
机罩：类似的B4对齐，端口机罩带全喇叭形端口，低紊乱对称端口设计，调整为36赫兹，由中密度纤
维板和重型支撑构成。 具有防破坏低音喇叭安装螺丝的特点。
保修（仅限美国；其它国家，请联系您的经销商或分销商）
声明
QSC Audio Products, Inc. 不承担因疏忽、或不当安装和 / 或不当使用本放大器产品而对扬声器或任何其它设备造成损坏的任何责任。
QSC Audio Products3 年有限质保协议。
QSC Audio Products, Inc. （QSC）担保其产品自销售日起三年内不会发生材料或制造工艺缺陷，若在正常安装和使用条件下发生的损坏，QSC将按照本质保协议更换有缺陷的零件和维修故障产品 - 但您要将本产品送回我们的工厂或任一授权维修点，预付运送费用并附带一份购买证明即销售收入影印本。此质保协议规定，退回的产品检查必须标明经我们判断的制造缺陷。本质保不适用于任何因误用、疏忽、意外事故、不正确地安装，或日期编码被去掉或破损的产品。QSC不对意外和/或间接发生的损害承担责任。此质保赋予您特定的法律权力。此有限质保在保证期内可自由转让。
在不同的州，顾客可能会有额外的权利。
此质保协议不适用于为出口或不在美国销售而生产的产品。产品上缺少序列号，或者从非授权销售商处购买此产品，将失去此有限质保协议。此质保协议定期更新。请浏览：www.qscaudio.com，获得最新版本的QSC质保协议声明，联系我们：800-854-4079，或访问我们的网站：www.qscaudio.com。
