Caractéristique	Détails
Type de produit	Haut-parleur actif
Puissance de sortie	2000 Watts (Peak)
Réponse en fréquence	56 Hz - 20 kHz
Dimensions	35.6 x 35.6 x 61.0 cm
Poids	16.5 kg
Connectivité	Entrées XLR/TRS, Bluetooth
Utilisation recommandée	Concerts, événements, installations fixes
Maintenance	Nettoyage régulier, vérification des connexions
Sécurité	Utiliser avec une protection contre les surtensions
Garantie	2 ans
Accessoires inclus	Câble d'alimentation, documentation

FOIRE AUX QUESTIONS - K10.2 QSC

Comment puis-je connecter mon QSC K10.2 à un appareil audio ?

Vous pouvez connecter votre QSC K10.2 à un appareil audio à l'aide d'un câble XLR ou TRS. Assurez-vous de brancher le câble dans la prise 'Input' du haut-parleur.

Quelle est la puissance de sortie du QSC K10.2 ?

Le QSC K10.2 a une puissance de sortie de 2000 watts en crête, offrant un son puissant et clair pour vos événements.

Comment régler les paramètres audio sur le QSC K10.2 ?

Vous pouvez ajuster les paramètres audio via le panneau de contrôle situé à l'arrière du haut-parleur, y compris les réglages de volume, d'égalisation et de protection contre les surcharges.

Le QSC K10.2 est-il adapté pour une utilisation en extérieur ?

Oui, le QSC K10.2 peut être utilisé en extérieur, mais il est conseillé de le protéger des intempéries et de l'humidité pour garantir sa longévité.

Comment puis-je monter mon QSC K10.2 sur un pied de haut-parleur ?

Le QSC K10.2 est équipé d'un insert pour trépied standard. Il suffit de glisser le haut-parleur sur le pied et de le verrouiller en place.

Que faire si mon QSC K10.2 ne s'allume pas ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise fonctionne. Si le problème persiste, essayez avec un autre câble d'alimentation.

Comment réinitialiser mon QSC K10.2 aux paramètres d'usine ?

Pour réinitialiser le QSC K10.2, éteignez-le, puis maintenez enfoncé le bouton 'Mute' tout en le rallumant. Relâchez le bouton après quelques secondes.

Quelle est la plage de fréquence du QSC K10.2 ?

La plage de fréquence du QSC K10.2 est de 56 Hz à 20 kHz, offrant une reproduction sonore complète pour divers types de musique.

Puis-je utiliser plusieurs QSC K10.2 en cascade ?

Oui, vous pouvez utiliser plusieurs QSC K10.2 en cascade en connectant la sortie 'Thru' d'un haut-parleur à l'entrée d'un autre pour une meilleure couverture sonore.

Le QSC K10.2 est-il compatible avec un mixeur audio ?

Oui, le QSC K10.2 est compatible avec la plupart des mixeurs audio. Assurez-vous d'utiliser les bonnes connexions et niveaux de signal.

MODE D'EMPLOI K10.2 QSC

K8.2 – Système d'enceinte active deux voies à 105° d'ouverture de 2000 W avec transducteur 200 mm (8 pouces)

K10.2 – Système d'enceinte active deux voies à 90° d'ouverture de 2000 W avec transducteur de 250 mm (10 pouces)

K12.2 – Système d'enceinte active deux voies à 75° d'ouverture de 2000 W avec transducteur de 300 mm (12 pouces)

Le terme « AVERTISSEMENT ! » indique des instructions relatives à la sécurité des personnes. Le non-respect des instructions peut entraîner des dommages corporels ou la mort.

Le terme « ATTENTION ! » indique des instructions relatives à de possibles dommages à l'équipement physique. Le non-respect des instructions peut entraîner des dommages à l'équipement qui ne sont pas couverts par la garantie.

Le terme « IMPORTANT ! » indique des instructions ou des informations vitales pour le succès d'une procédure.

Le terme « REMARQUE » est utilisé pour indiquer des informations additionnelles utiles.

REMARQUE : Le symbole d'un éclair fléché dans un triangle a pour fonction d'alerter l'utilisateur sur la présence d'un voltage « dangereux » et non isolé à l'intérieur du boîtier du produit dont la force peut être suffisante pour constituer un risque de choc électrique pour un humain.

REMARQUE : Le symbole d'un point d'exclamation dans un triangle a pour fonction d'alerter l'utilisateur sur la présence, dans ce manuel, d'instructions importantes sur la sécurité, le fonctionnement et la maintenance.

INSTRUCTIONS DE SÉCURITÉ IMPORTANTES

AVERTISSEMENT ! : AFIN DE PRÉVENIR LE RISQUE DE FEU OU DE CHOC ÉLECTRIQUE, N'EXPOSEZ PAS CET ÉQUIPEMENT À LA PLUIE OU À L'HUMIDITÉ. N'UTILISEZ PAS CET APPAREIL PRÈS DE L'EAU.

1. Lisez ces instructions.
2. Conservez ces instructions.
3. Tenez compte de tous les avertissements.
4. Suivez toutes les instructions.
5. N'utilisez pas cet appareil près de l'eau.
6. Nettoyez uniquement avec un chiffon sec.
7. N'obstruez pas les évents de ventilation. Installez en respectant les instructions du fabricant.
8. Ne pas installer près d'une source de chaleur comme des radiateurs, bouches à air chaud, four ou d'autres appareils (y compris les amplificateurs) produisant de la chaleur.
9. Ne contrecarrez pas la fonction de sécurité des prises polarisées ou de terre. Une prise polarisée possède deux broches dont une plus large que l'autre. Une prise de terre possède deux broches plus une troisième pour la terre. La broche large ou la troisième broche sont présentes pour votre sécurité. Si la fiche fournie ne s'insère pas dans votre prise, consultez un électricien pour faire remplacer la prise obsolète.
10. Protégez le cordon d'alimentation du piétinement, du pincement, notamment au niveau des fiches et des prises murales ainsi qu'au point de sortie de l'appareil.
11. Utilisez uniquement les câbles et accessoires spécifiés par le fabricant.
12. Débranchez cet appareil pendant les orages ou lors d'une longue période d'inutilisation.

13. Pour toute réparation, adressez-vous à un professionnel qualifié. L'intervention d'un technicien est nécessaire dans les cas où, par exemple, le cordon d'alimentation ou la prise secteur sont endommagés, du liquide ou un objet s'est introduit dans l'appareil ou celui-ci a été a été exposé à la pluie ou à l'humidité, ou qu'il montre des signes de dysfonctionnement ou est tombé.

14. Le connecteur d'alimentation, ou la prise électrique, est le dispositif de déconnexion du secteur et doit rester opérationnel après l'installation.

15. Suivez tous les règlements locaux applicables.
16. Afin de prévenir les risques de choc électrique, le cordon d'alimentation doit être relié à une prise de courant équipée d'une mise à terre.
17. Consultez un ingénieur professionnel agréé si un doute ou des questions se posent quant à l'installation d'un équipement physique.
18. N'utilisez aucun aérosol, nettoyant, désinfectant ou fumigant sur, près de ou à l'intérieur de l'appareil. Nettoyez uniquement avec un chiffon sec.
19. Ne débranchez pas l'appareil en tirant sur le cordon, utilisez la fiche.
20. Ne plongez pas l'appareil dans l'eau ou un liquide.
21. Conservez les évents de ventilation libres de toute poussière ou toute autre matière.

Garantie

Pour obtenir une copie de la garantie limitée QSC, visitez le site internet de QSC www.qsc.com.

Maintenance et réparation

AVERTISSEMENT ! : La haute technologie, c-à-d l'utilisation de matériaux modernes et d'une électronique puissante requiert des méthodes de maintenance et de réparation spécialement adaptées. Pour éviter les dommages potentiels qui pourraient en résulter pour l'appareil, les possibles dommages corporels aux personnes et/ou d'autres risques de sécurité, tous les travaux de maintenance et de réparation sur l'appareil doivent uniquement être réalisés par un service de réparation agréé par QSC ou un distributeur international agréé par QSC. QSC n'est pas responsable des blessures, des préjudices ou des dommages liés à toute défaillance du client, du propriétaire ou de l'utilisateur de l'appareil de rendre possible ces réparations.

Durée de vie : 10 ans, plage de température de stockage : -20 C à +70 C, Plage d'humidité relative : 5 - 85 %

Déclaration de la FCC

REMARQUE : Cet équipement a été testé et s'est avéré conforme aux limites d'un appareil numérique de classe B, conformément à la partie 15 des règles de la FCC.

Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre des ondes radio et, s'il n'est pas installé et utilisé conformément aux instructions, peut causer des interférences nuisibles aux communications radio. Cependant, il n'y a aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet équipement cause des interférences nuisibles à la réception de la radio ou de la télévision, ce qui peut être déterminé en allumant et en éteignant l'équipement, l'utilisateur peut essayer de corriger ces interférences en prenant une ou plusieurs des mesures suivantes :

• Réorientez ou déplacez l'antenne de réception.
• Éloignez l'équipement du récepteur.
• Connectez l'équipement à une prise secteur sur un circuit différent de celui où le récepteur est branché.
• Consultez un revendeur ou un technicien radio/TV expérimenté pour vous aider.

Déclarations RoHS

Ces produit sont conformes à la directive européenne 2011/65/EU – Restriction of Hazardous Substances (RoHS).

Contenu de l'emballage

	1Enceinte Série K.2		1Cordon d'alimentation verrouillable		1Logo QSC blanc
	1Garantie limitéeQSCTD-000453		1Série K.2Guide de démarragerapideTD-000452		1Consignes de sécurité d'enceinte amplifiéeTD-000337

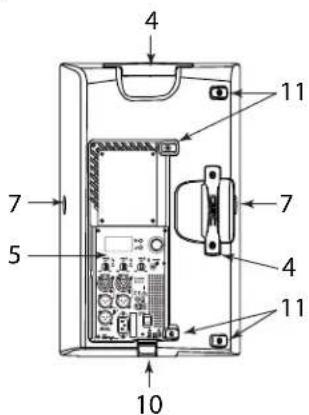

Caractéristiques

K8.2

1. Caisson ABS
2. Grille en acier
3. DEL d'alimentation avant
4. Poignée en fonte d'aluminium
5. Module de puissance
6. Points de suspension M10
7. Points de fixation d'étrier de montage M8
8. Embase de mât orientable vers le bas à 7,5°
9. Embase de mât verticale
10. Œillet de fixation pour les réglages d'inclinaison
11. Pieds antidérapants pour des applications comme moniteur au sol
12. Penché vers l'arrière pour un usage comme retour de scène

1. Caisson ABS
2. Grille en acier
3. DEL d'alimentation avant
4. Poignées en fonte d'aluminium
5. Module de puissance
6. Points de suspension M10
7. Points de fixation d'étrier de montage M8
8. Embase de mât orientable vers le bas à 7,5°
9. Embase de mât verticale
10. Œillet de fixation pour les réglages d'inclinaison
11. Pieds antidérapants
12. Penché vers l'arrière pour un usage comme retour de scène

— Illustration 2 —

K12.2

1. Caisson ABS
2. Grille en acier
3. DEL d'alimentation avant
4. Poignées en fonte d'aluminium
5. Module de puissance
6. Points de suspension M10
7. Points de fixation d'étrier de montage M8
8. Embase de mât orientable vers le bas à 7,5°
9. Embase de mât verticale
10. Œillet de fixation pour les réglages d'inclinaison
11. Pieds anti-dérapant
12. Penché vers l'arrière pour un usage comme retour de scène

— Illustration 3 —

Applications

La K.2 Series a principalement été conçue pour la sonorisation portable. Cela comprend une variété d'utilisation dans la sonorisation pour les artistes et les présentateurs. Toutes sont conçues pour bien fonctionner par elle-même en tant que sono large bande. Elles peuvent être employées séparément, par paire stéréo ou dans des systèmes distribués ou retardés. Leur performance est extraordinaire à la fois comme système de sonorisation principal ou comme moniteur au sol tel que montré dans Illustration 4

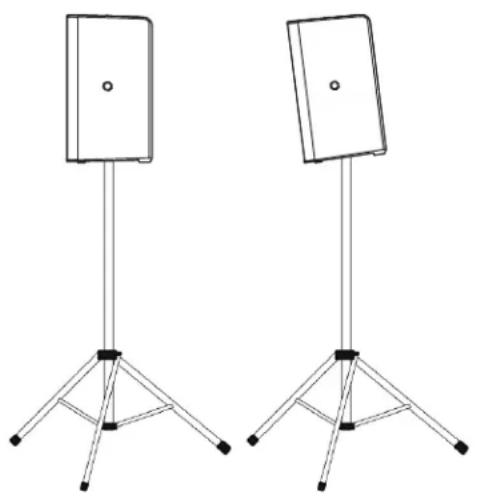

Les trois modèles sont équipés d'embase de mât de 35 mm qui permettent de les utiliser sur un pied ou sur un mât au-dessus d'un caisson grave. (Le caisson grave doit être équipé d'une embase de mât de 35 mm capable de supporter les enceintes). Une embase est destinée à un montage vertical et l'autre pour pencher le caisson vers le bas de 7,5 degrés. Illustration 5

De plus, les K.2 Series possèdent des éléments conçus pour diverses méthodes de suspension. Elles sont équipées de deux inserts filetés M10 pour une suspension par vis à anneau et d'un œillet de fixation pour les réglages d'inclinaison. Il existe aussi des accessoires pour étrier de montage (numéros de modèle : K8.2 YOKE, K10.2 YOKE, K12.2 YOKE) pour chaque modèle sur lequel le montage peut s'effectuer sur les côtés du boîtier ou sur le dessus et le dessous. Ces étriers de montage permettent un montage rigide sur des structures et la rotation du système d'enceintes. Illustration 6 et 7

AVERTISSEMENT ! : Avant de placer, d'installer, de fixer ou de suspendre l'enceinte, inspectez tous les matériels, les suspensions, le boîtier, les transducteurs, les supports et tous les équipements associés pour d'éventuels dommages. Tout composant manquant, corrodé, déformé ou non certifié pour supporter la charge peut réduire de manière significative la force de l'installation ou du placement. Ce type de situation réduit la sécurité de l'installation et doit être corrigé immédiatement. N'utilisez que le matériel certifié pour supporter la charge dans les conditions de l'installation et les éventuelles surcharges ponctuelles et inattendues.

N'excédez jamais la charge pour laquelle le matériel ou l'équipement est certifié.

Consultez un ingénieur professionnel agréé pour l'installation d'un équipement physique. Assurez-vous que toutes les réglementations locales, régionales et nationales concernant la sécurité et l'utilisation d'enceintes et d'équipements associés sont comprises et respectées.

Déploiement

Les enceintes K.2 Series ont été conçues pour être posées au sol, sur une scène, sur un caisson grave, suspendues ou montées sur un mât d'enceinte de 35 mm de diamètre. Si vous devez effectuer un montage sur mât à partir d'un caisson grave, référez-vous au tableau ci-dessous pour les dimensions précises.

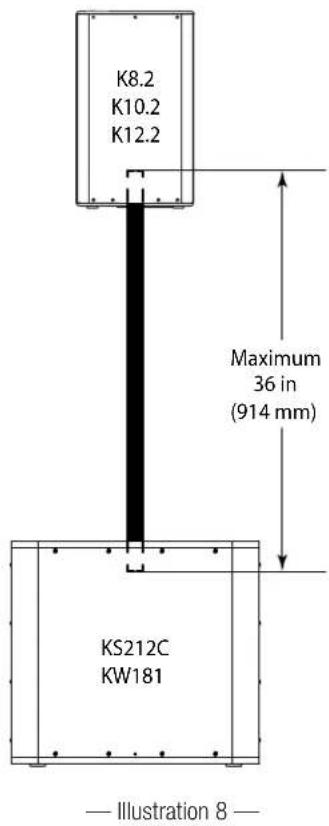

AVERTISSEMENT ! : N'utilisez pas un mât d'enceinte plus long que la taille spécifiée dans le tableau ci-dessous quand il est supporté par un caisson grave.

K.2 Series	Caisson de graves
	KS212C KW181 KSUB
K8.2 914	mm(36 pouces)	914 mm(36 pouces)	787 mm(31 pouces)
K10.2 914	mm(36 pouces)	914 mm(36 pouces)	724 mm(28,5 pouces)
K12.2 914	mm(36 pouces)	914 mm(36 pouces)	673 mm(26,5 pouces)

Points de suspension intégrés (pour installations suspendues)

Référez-vous au TD-000289 pour l'installation de la vis à anneau M10.

Les boîtiers K8.2, K10.2 et K12.2 comprennent chacun deux points d'installation M10 à charge certifiée et un œillet de fixation pour les réglages d'inclinaison.

À la sortie de l'usine, chaque point d'attache est recouvert d'un adhésif placé pour conserver au boîtier son aspect neuf. Ces points de suspension sont conçus pour

être utilisés avec les vis à anneau incluses dans le kit d'accessoires mis à disposition et dont le numéro de modèle est le Kit-C M10. Les points de suspension peuvent aussi être utilisés avec n'importe quelle vis à anneau pourvue d'un filetage M10 tant que la longueur du filetage est supérieure à 20 mm (0,8 pouces).

AVERTISSEMENT ! : Assurez-vous que toutes les attaches des points de suspension sont installées et correctement serrées de façon à conserver la force de rétention nominale du boîtier.

Consultez un ingénieur professionnel agréé si un doute ou des questions se posent quant à l'installation d'un équipement physique.

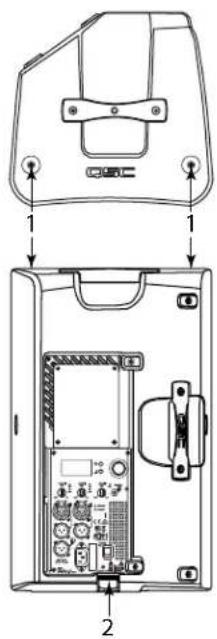

Les enceintes K.2 Series ont toutes deux points de suspension M10 et un œillet de fixation pour les réglages d'inclinaison.

1. Points de suspension M10
2. Œillet de fixation pour les réglages d'inclinaison

Il s'agit d'une enceinte amplifiée avec un amplificateur de puissance intégré produisant de la chaleur. Assurez-vous d'un espace d'au moins 152 mm (6 pouces) à l'arrière du boîtier pour le refroidissement par convection. Éloignez tout ce qui pourrait empêcher la circulation de l'air à l'arrière du boîtier (c-à-d draperie, murs, etc.).

ATTENTION ! : N'installez pas les boîtiers avec leur arrière exposé directement à la lumière du soleil. La lumière directe du soleil chauffera le module de puissance et réduira sa capacité à produire son volume maximum. Installez des pare-soleil si nécessaire. La température ambiante maximale pour une performance optimale conforme aux caractéristiques est de 50°C (122°F). N'installez pas les boîtiers où ils risquent d'être exposés à la pluie ou à d'autres sources d'eau. Le boîtier n'est pas résistant aux conditions météorologiques. Les installations en plein air doivent prévoir une protection contre les éléments.

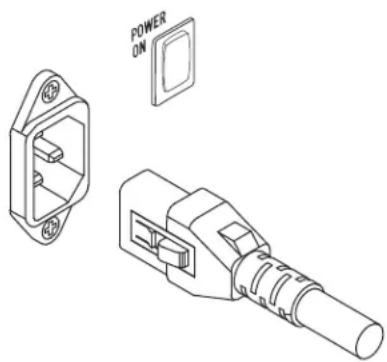

Alimentation électrique

Connectez le cordon d'alimentation à la prise CEI au dos de l'amplificateur. Assurez-vous que la fiche est complètement insérée dans la prise CEI du module de l'amplificateur de puissance. Illustration 10

REMARQUE : Assurez-vous que l'interrupteur d'alimentation est sur OFF avant de connecter le câble d'alimentation à la source de courant.

Connectez le câble d'alimentation à la prise de courant du lieu. Le câble d'alimentation V-LOCK possède un dispositif de verrouillage spécial qui évite que le câble d'alimentation soit débranché par accident. La fiche et la prise CEI sont toutes les deux bleues pour que le câble d'alimentation soit identifiable comme K.2 Series câble d'enceinte. Si le câble fournit par QSC est perdu ou endommagé, un câble CEI standard de calibre 18 peut être utilisé. Cependant, le système de verrouillage ne fonctionne qu'avec le câble d'alimentation V-LOCK. Disponible auprès

La K.2 Series est équipée d'une alimentation universelle qui peut utiliser des voltages de 100 – 240 V à 50 – 60 Hz.

— Illustration 10 —

AVERTISSEMENT ! : N'utilisez qu'un câble d'alimentation adapté au lieu d'utilisation.

Déconnexion de l'alimentation électrique

Appuyez sur le bas de l'interrupteur à bascule pour éteindre l'enceinte amplifiée. Débranchez le câble d'alimentation de la source d'alimentation. Retirez le câble d'alimentation électrique de l'amplificateur, saisissez le corps du connecteur CEI, pressez le bouton de déverrouillage jaune et tirez.

Interrupteur d'alimentation

Appuyez sur le dessus de l'interrupteur à bascule pour allumer l'alimentation électrique de l'amplificateur. Quand l'alimentation est fournie à l'amplificateur, l'indicateur POWER bleu s'allume.

Indicateur DEL POWER arrière

L'indicateur DEL POWER bleu sur le panneau arrière s'allume quand l'alimentation est fournie. L'indicateur DEL POWER arrière s'éteint quand l'alimentation est coupée. Si l'indicateur DEL POWER arrière ne s'allume pas dans les 3 minutes suivant l'allumage, vérifiez que le cordon d'alimentation électrique est bien relié à l'enceinte et branché dans la prise d'alimentation. Vérifiez que la prise d'alimentation fonctionne correctement.

REMARQUE : Si le cordon de l'alimentation électrique et la prise électrique fonctionnent normalement, mais que l'unité ne fonctionne pas, l'enceinte peut nécessiter des réparations. Contactez les services techniques de QSC.

Procédure d'alimentation du système

La procédure correcte pour allumer et éteindre peut permettre d'éviter des sons inattendus d'être produits par le système (craquements, clics et petits bruits sourds). Suivez toujours la règle selon laquelle les enceintes sont « les dernières allumées et les premières éteintes ».

Procédure d'allumage : Ramenez le contrôle du niveau de sortie de la table de mixage (ou de toute autre source audio) alimentant vos enceintes à la position minimum. Allumez tous les appareils source (lecteurs CD, tables de mixage, instruments), puis le caisson grave et enfin les enceintes ( K8.2, K10.2 et K12.2). Les contrôles de niveau sur votre table de mixage peuvent maintenant être montés.

Procédure pour éteindre : Éteignez les enceintes, éteignez le caisson grave puis éteignez tous les autres appareils source. Si une enceinte K.2 Series est pilotée depuis la sortie d'une autre unité K.2 Series, elle doit être allumée après l'unité lui fournissant le signal et éteinte avant l'unité lui fournissant le signal.

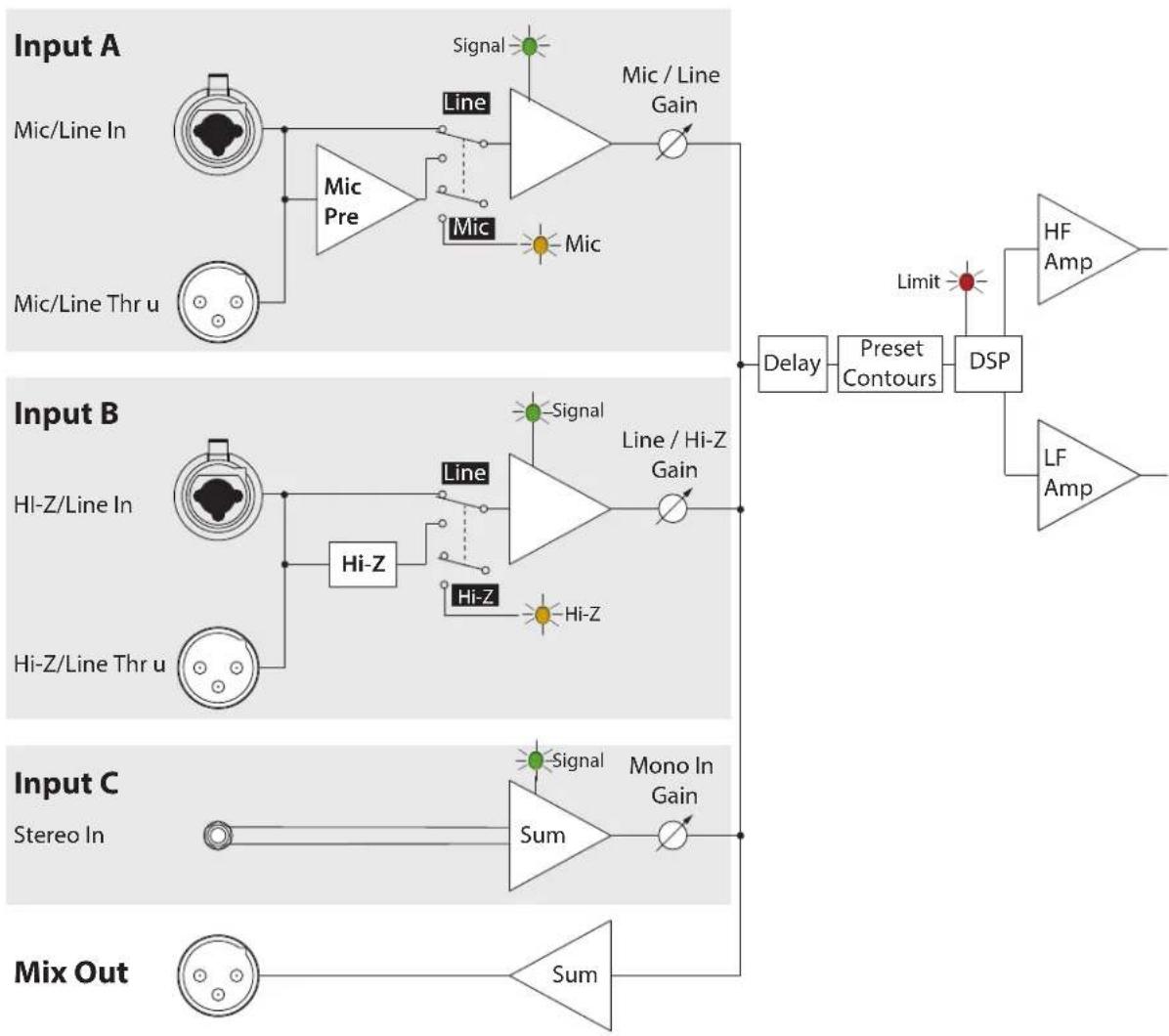

Schéma fonctionnel
    subgraph_Input_A["Input A"]
        A1["Mic/Line In"] --> A2["Line"]
        A2 --> A3["Signal"]
        A3 --> A4["Mic / Line Gain"]
        A4 --> A5["Mic"]
        A5 --> A6["Mic Pre"]
        A6 --> A7["Line"]
        A7 --> A8["Mic"]
        A8 --> A9["Mic"]
        A9 --> A10["Output"]
        A10 --> A11["Delay"]
        A11 --> A12["Preset Contours"]
        A12 --> A13["DSP"]
        A13 --> A14["Limit"]
        A14 --> A15["HF Amp"]
        A15 --> A16["Output"]
    end

    subgraph_Input_B["Input B"]
        B1["Hi-Z/Line In"] --> B2["Line"]
        B2 --> B3["Signal"]
        B3 --> B4["Line / Hi-Z Gain"]
        B4 --> B5["Output"]
        B5 --> B6["Hi-Z"]
        B6 --> B7["Hi-Z"]
        B7 --> B8["Output"]
        B8 --> B9["Output"]
    end

    subgraph_Input_C["Input C"]
        C1["Stereo In"] --> C2["Sum"]
        C2 --> C3["Signal"]
        C3 --> C4["Mono In Gain"]
        C4 --> C5["Output"]
        C5 --> C6["Output"]
    end

    A1 --> B1
    A2 --> B2
    A3 --> B3
    A4 --> B4
    A5 --> B5
    A6 --> B6
    A7 --> B7
    A8 --> B8
    A9 --> B9
    A10 --> B10
    A11 --> B11
    A12 --> B12
    A13 --> B13
    A14 --> B14
    A15 --> B15
    A16 --> B16
    A17 --> B17
    A18 --> B18
    A19 --> B19
    A20 --> B20
    B20 --> B21
    B21 --> B22
    B22 --> B23
    B23 --> B24
    B24 --> B25
    B25 --> B26
    B26 --> B27
    B27 --> B28
    B28 --> B29
    B29 --> B30
    B30 --> B31
    B31 --> B32
    B32 --> B33
    B33 --> B34
    B34 --> B35
    B35 --> B36
    B36 --> B37
    B37 --> B38
    B38 --> B39
    B39 --> B40
    B40 --> B41
    B41 --> B42
    B42 --> B43
    B43 --> B44
    B44 --> B45
    B45 --> B46
    B46 --> B47
    B47 --> B48
    B48 --> B49
    B49 --> B50
    B50 --> B51
    B51 --> B52
    B52 --> B53
    B53 --> B54
    B54 --> B55
    B55 --> B56
    B56 --> B57
    B57 --> B58
    B58 --> B59
    B59 --> B60
    B60 --> B61
    style Input_A fill:#f9f,stroke:#333
    style Input_B fill:#ccf,stroke:#333

— Illustration 11 —

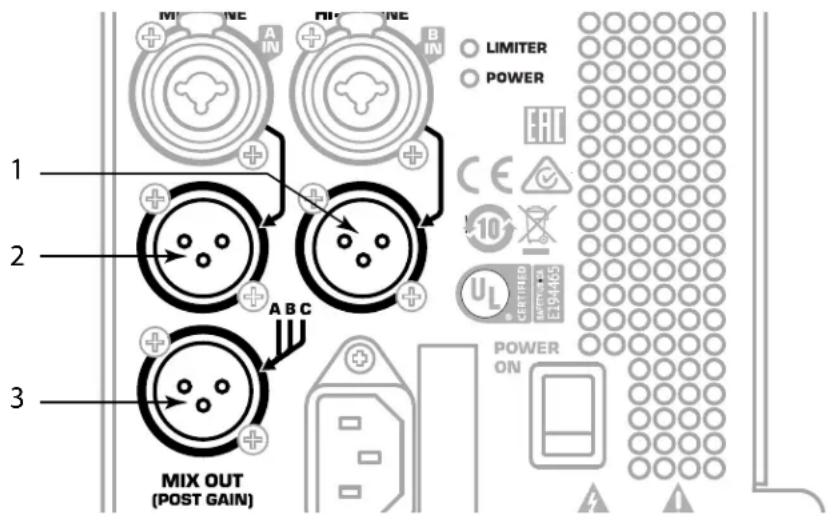

Entrées

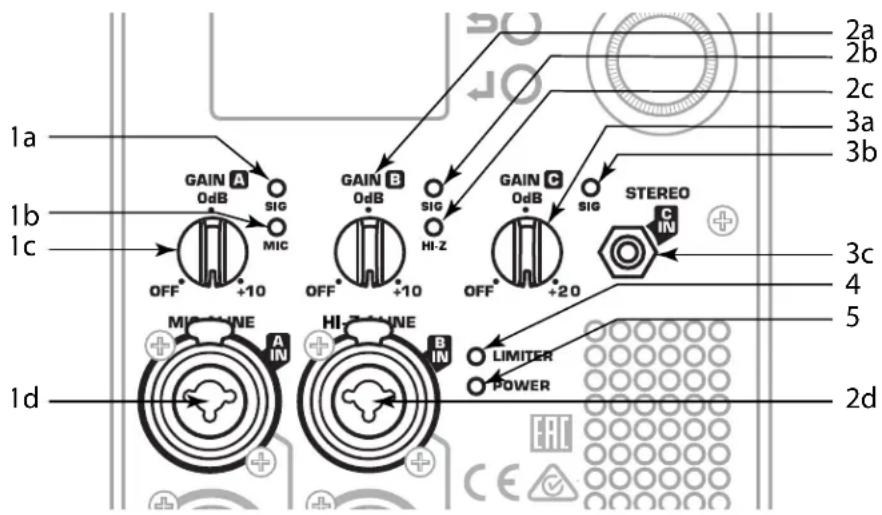

L'amplificateur de la K.2 Series a trois entrées distinctes, deux combinent XLR et jack 6,35 mm (1/4") (entrées A et B) et une a un jack 3,5 mm (1/8") (entrée C). Illustration 12

1. Entrée A

a. DEL SIG – quand allumée (en vert), elle indique qu'un signal est présent. Si cette DEL n'est pas allumée, le signal d'entrée est absent ou trop faible pour être détecté.
b. DEL MIC – quand allumée (en jaune), elle indique que l'entrée est configurée pour accepter une entrée pour un microphone. Quand elle n'est pas allumée,

cela indique que l'entrée est configurée pour une entrée de niveau ligne. Vous pouvez changer le réglage dans le menu. Quand MIC est sélectionné, le pré-ampli MIC est activé et la DEL MIC jaune de niveau s'allume. Le réglage MIC ne doit être utilisé que si un microphone est directement branché sur l'entrée MIC/LINE. Notez que l'entrée ne fournit pas d'alimentation fantôme.

— Illustration 12 —

c. Molette de GAIN – règle la sensibilité de l'entrée A qui contrôle le niveau du signal envoyé à l'amplificateur et la sortie MIX OUT (POST GAIN).
d. Connecteur combiné XLR/jack 6,35 mm (1/4"). Entrée symétrique XLR et jack 6,35 mm (1/4"). Accepte les entrées niveau ligne et niveau micro. Sélectionnez MIC ou Line dans le Menu.

ATTENTION ! : Le réglage MIC ne doit être utilisé que si un microphone est directement branché sur l'entrée MIC/LINE. Utiliser le réglage MIC pour le niveau ligne peut entraîner une distorsion. Faites attention quand vous changez la sélection MIC dans le menu car le niveau de sortie augmente significativement lorsque MIC est sélectionné.

2. Entrée B

a. Molette de GAIN – règle la sensibilité de l'entrée B qui contrôle le niveau du signal envoyé à l'amplificateur et la sortie MIX OUT (POST GAIN).
b. DEL SIG – quand allumée (en vert), elle indique qu'un signal est présent. Si cette DEL n'est pas allumée, le signal d'entrée est absent ou trop faible pour être détecté.
c. DEL HI-Z – quand allumée (en jaune), elle indique que l'entrée est configurée pour accepter une entrée à haute impédance, généralement un instrument de musique. Quand elle n'est pas allumée, cela indique que l'entrée est configurée pour une entrée de niveau ligne. Vous pouvez changer le réglage dans le menu.
d. Connecteur combiné XLR/jack 6,35 mm (1/4"). Entrée symétrique XLR et jack 6,35 mm (1/4"). Accepte des entrées de niveau ligne et à haute impédance. Sélectionnez niveau ligne ou haute impédance à partir du Menu.

3. Entrée C

a. Molette de GAIN – règle la sensibilité de l'entrée B qui contrôle le niveau du signal envoyé à l'amplificateur et la sortie MIX OUT (POST GAIN).
b. DEL SIG – quand allumée (en vert), elle indique qu'un signal est présent. Si cette DEL n'est pas allumée, le signal d'entrée est absent ou trop faible pour être détecté.
c. Connecteur jack 3,5 mm (1/8") – Accepte une entrée de niveau ligne stéréo. Un signal d'entrée stéréo à l'entrée C devient mono.

1. DEL LIMITER – s'allume (en rouge) quand le limiteur intégré est activé pour protéger et éviter tout dommage à l'amplificateur ou à l'enceinte. A toutes fréquences, si le niveau du signal est trop élevé ou si l'amplificateur est trop chaud, le limiteur est activé et la DEL s'allume.
2. DEL POWER – s'allume (en bleu) quand l'alimentation est fournie à l'unité et l'interrupteur ON/OFF est sur ON.

REMARQUE : À moins que les contrôles de gain de toutes les entrées actives soient réglées à 0 dB, le signal de sortie du MIX OUT (POST GAIN) ne sera pas au même niveau que le signal d'entrée. Si une enceinte « secondaire » est destinée à restituer le son au même niveau que l'enceinte « principale », le contrôle du gain sur l'enceinte « secondaire » doit être réglé sur 0 dB.

Entrées symétriques

Connectez la fiche XLR comme montré en Illustration 13.

1. 若se à terre
2. Positif
3. Négatif

Connectez la fiche jack comme montré en Illustration 14.

N'utilisez pas de jack mono 6,35 mm (1/4") sur une entrée symétrique.

1. Mise à terre
2. Négatif
3. Positif

Entrées asymétriques

Connectez la fiche XLR comme montré en Illustration 15 (Connectez ensemble les broches 1 et 3).

1. Mise à terre
2. Positif
3. Négatif

Connectez la fiche jack ou jack mono comme montré en Illustration 16

1. Mise à terre
2. Négatif
3. Positif

— Illustration 13 —

1. Connecteur de sortie du canal B de type « copie identique ». Ici, le signal est le même que le signal d'entrée sur le canal B. Utilisez cela pour mettre les enceintes en série ou pour fournir le signal à d'autres équipements audio.
2. Connecteur de sortie du canal A de type « copie identique ». Ici, le signal est le même que le signal d'entrée sur le canal A. Utilisez cela pour mettre les enceintes en série ou pour fournir le signal à d'autres équipements audio.
3. La sortie XLR MIX OUT (Post Gain) est un mélange des canaux A,B et C. Le signal de sortie

— Illustration 17 —

niveau ligne est après Gain. Tous les ajustements effectués sur le gain de n'importe lequel des trois canaux affecte ce signal de sortie. Cette sortie ne comprend aucun traitement numérique du signal.

ATTENTION ! : Ne connectez le MIX OUT d'une enceinte K.2 Series à aucune ENTRÉE de la même unité.

Cette sortie est conçue pour envoyer le signal mixé aux AUTRES unités K.2 Series ou à d'autres équipements.

K.2 Series Menu

Les enceintes K.2 Series possèdent un écran multi-fonctions numérique pour le contrôle et la sélection des fonctions de l'enceinte, y compris Presets, Scènes, fréquence de coupure, égalisation, retard et contour de fréquence.

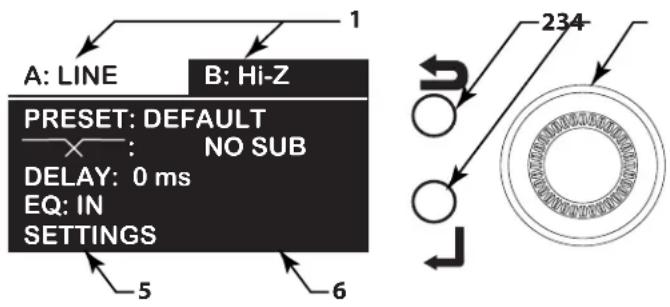

Introduction à l'affichage

1. Écran d'accueil – affiche les types d'entrée (MIC, Line, HI-Z) pour les canaux A et B et les titres des fonctionnalités. Un fond clair avec un texte noir indique que l'élément est sélectionné.
2. Bouton sortie ou retour – pressez pour revenir à l'écran ou au niveau de menu précédent.
3. Bouton entrer – confirme un paramètre sélectionné ou ouvre un élément de menu sélectionné.
4. Molette de sélection – aller à un autre élément du menu ou changer un paramètre sélectionné.
5. Sur la gauche, l'écran d'accueil affiche le nom du paramètre.
6. Sur la droite, l'écran d'accueil affiche l'état actuel du paramètre.

— Illustration 18 —

Exemple de navigation :

Pour sélectionner un préréglage :

1. Tournez la molette de sélection (4) dans le sens horaire pour mettre la ligne PRESET en surbrillance.
2. Pressez le bouton Entrer (3) pour accéder au sous-menu PRESET.
3. Tournez la molette de sélection (4) dans le sens horaire ou antihoraire selon le besoin pour mettre en surbrillance le PRESET que vous souhaitez rappeler.
4. Pressez le bouton Entrer (3) pour rappeler le PRESET. Un petit triangle s'affiche à côté du PRESET rappelé (actif).
5. Pressez le bouton Sortie (2) pour revenir à l'écran d'accueil.

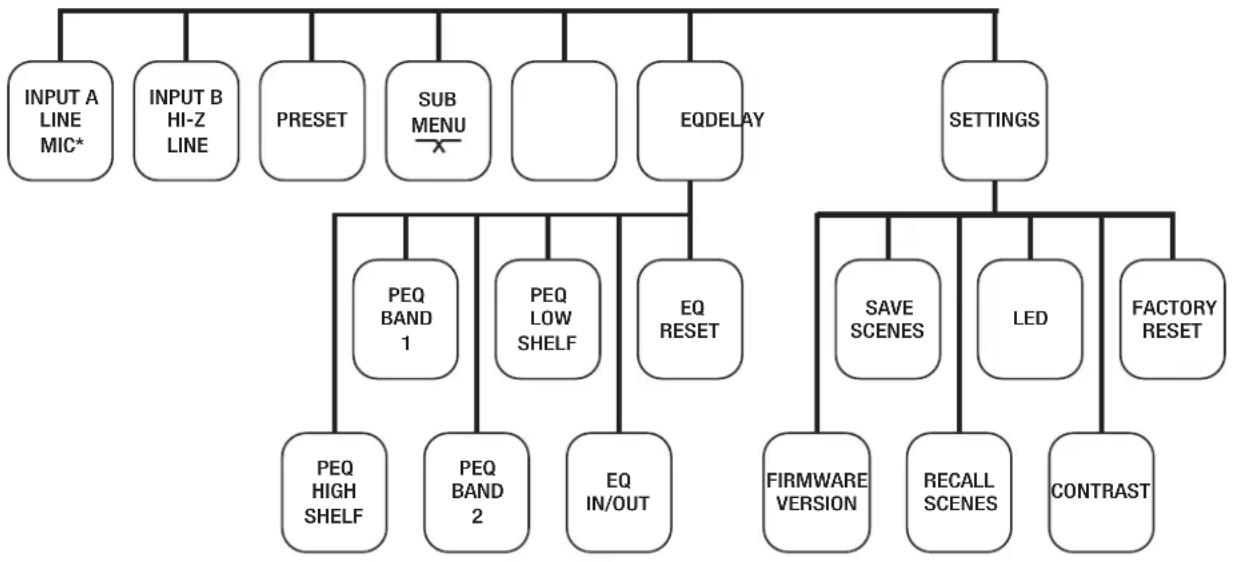

Arborescence du menu

— Illustration 19 —

Liste du menu

INPUT A : Sélectionne la sensibilité de l'entrée A
LINE		Utilisé avec les tables de mixage et autres sources avec des niveaux élevés de sortie.
MIC		Utilisé avec les microphones et les sources directement connectées et dont le niveau de sortie est faible.
INPUT B : Sélectionne la sensibilité et l'impédance de la sortie B.
LINE		Utilisé avec les tables de mixage et autres sources avec des niveaux élevés de sortie.
INST		Utilisé pour la connexion d'un instrument de musique avec des systèmes de microphones passifs.

PRESETS	Sélectionne une égalisation pré-programmée et un réglage de traitement du signal pour des applications spécifiques.
	Exemple de préréglage d'usine		Utilisez la molette de sélection pour naviguer (vers le haut ou le bas) jusqu'au préréglage que vous désirez rappeler.
	DEFAULT Contour d'égalisation de base de l'enceinte
	LIVE Pour l'amplification du son live et la clarté des voix
	LIVE BRIGHT		Similaire à LIVE, renforcement des hautes fréquences pour équilibrer le caisson grave
	DANCE Renforcement des basses et des hautes fréquences
	STAGE MONITOR 1		Utilisation comme retour de scène, réduit le niveau excessif des basses sur scène
	STAGE MONITOR 2 Utilisation en retour de scène, bonne reproduction des basses fréquences
	AC GUIT / VOX Pour les guitares acoustiques et les voix
	BASS AMP Pour la connexion directe des basses
	HAND MIC		Pour l'intelligibilité de la voix et la réduction du larsen quand un micro à main est utilisé.
	HEAD MIC		Pour l'intelligibilité de la voix et la réduction du larsen avec un microphone serre-tête.
	STUDIO MON Pour une utilisation comme moniteur de studio d'enregistrement
SUB MENU Sélectionne un réglage pour appairer l'enceinte et le caisson grave
	Exemple de menu pour caisson grave (SUB)		Dans l'exemple, le filtre passe-haut 80 Hz KS est sélectionné. Utilisez la molette pour naviguer jusqu'au filtre dont vous avez besoin puis pressez le bouton EntrerREMARQUE : Toutes les sélections de fréquence de coupure partagent la même phase – le seul ajustement de durée à effectuer consiste à compenser pour la distance effective entre le caisson grave et les enceintes
	NO SUB Pour une utilisation sans caisson grave
	80 Hz KS Applique un filtre passe-haut (HPF) de 80 Hz
	100 Hz K – KW – KLA Applique un HPF de 100 Hz (avec KSub ou les caissons graves KW ou KLA)
	125 Hz Applique un HPF de 125 Hz
DELAY	Ajuste le retard du signal pour caler les enceintes secondaires et pour des applications similaires.
	Retard		0–100 millisecondes, 0–34 mètres, 0–113 pieds,Toutes les unités de mesures changent en même temps quand la molette de sélection est tournée.

Égalisation Ajuste l'égaliseur paramétrique à 4 bandes

Exemple d'égalisation	EQ dB Hz Q		Dans l'exemple, EQ1 est sélectionné. Pressez le bouton Entrer pour ajuster. Quand vous avez terminé, pressez le bouton Entrer pour effectuer le changement ou le bouton Sortie pour quitter sans modifier le paramètre.
	HIGH -2.0 8.30k
	EQ1 -1.55 2.00k 0.7
	EQ2 -1.43 600.0 0.7
	LOW -1.25 200.0
	EQ IN RESET
		dB Hz Q
	Bande passante du filtre à plateau hautPar défaut	0,0 dB à -6,0 dB0,0 dB	1,0 kHz à 10,0 kHz8,0 kHz	N/A
	EQ1 (égalisation de la bande 1)Par défaut	0,0 dB à -6,0 dB0,0 dB	50 Hz à 20,0 kHz1,0 kHz	0,4 à 4,00,7
	EQ2 (égalisation de la bande 2)Par défaut	0,0 dB à -6,0 dB0,0 dB	200 Hz à 20 kHz1,0 kHz	0,4 à 4,00,7
	Bande passante du filtre à plateau basPar défaut	0,0 dB à -6,0 dB0,0 dB	100 Hz à 500 Hz100 Hz	N/A
	EQ IN/OUT Active/désactive l'égaliseur
	RESET Ramène l'égaliseur aux réglages linéaires par défaut

SETTINGS Fonctions utilitaires

Version microprogramme et fonctions utilitaires		Affiche le numéro de version du microprogramme – ce champs n'est pas modifiable. Selon le modèle d'enceinte, K8.2, K10.2 ou K12.2 s'affiche à côté de la version du microprogramme. Utilisez la molette de sélection pour sélectionner l'utilitaire de votre choix puis appuyez sur le bouton Entrer.
SAVE SCENES		Utilisé pour sauvegarder les réglages actuels de l'enceinte dans l'un des cinq préréglages de l'utilisateur
RECALL SCENES		Utilisé pour rappeler le réglage d'usine par défaut ou une des scènes sauvegardées par l'utilisateur
DEL		Sélectionne quelle combinaison de DEL avant et arrière s'illumine
CONTRAST		Ajuste le contraste de l'écran LCD
FACTORY RESET		Réinitialise tous les paramètres d'usine par défaut, efface les préréglages de l'utilisateur – pas d'annulation.

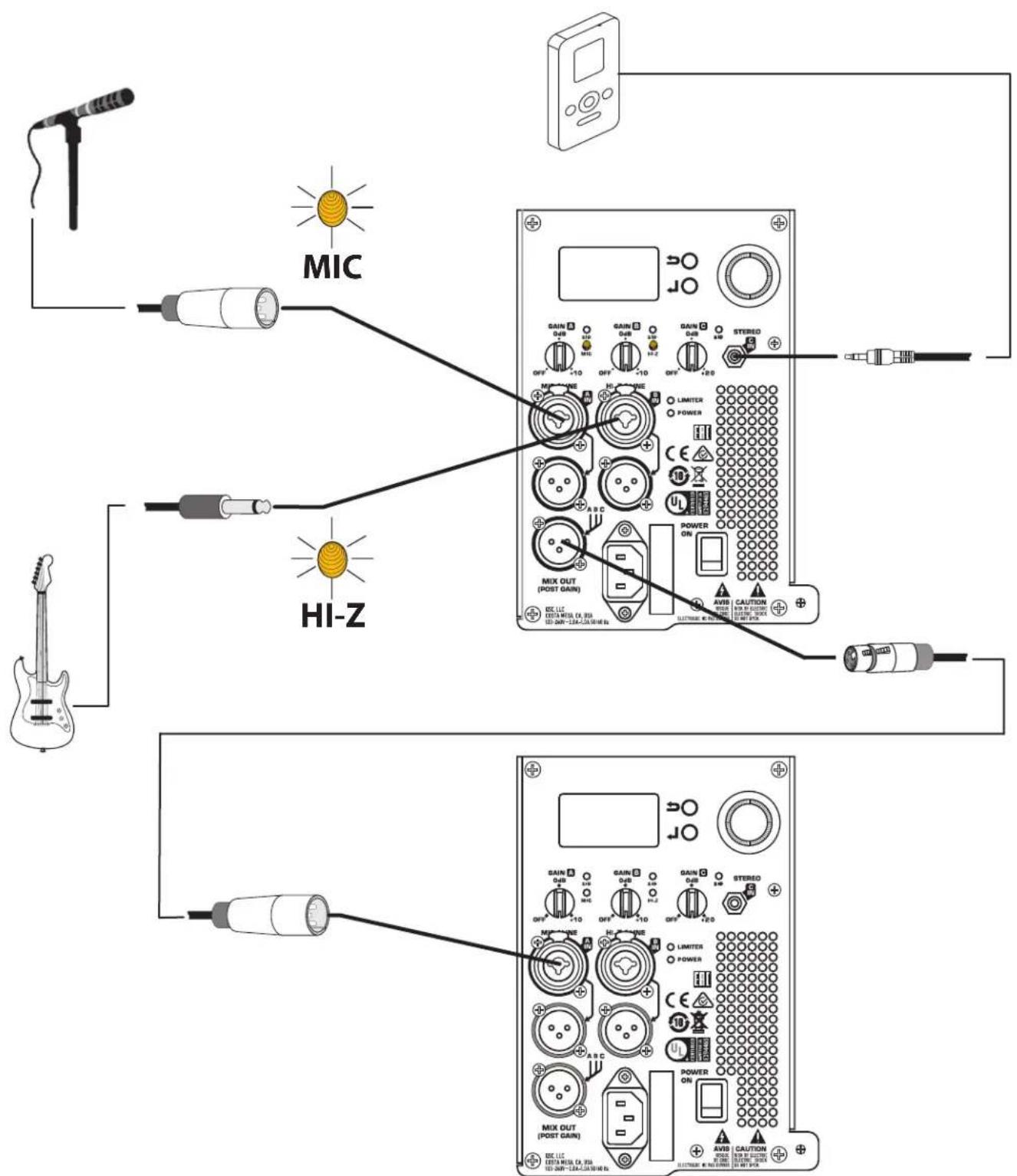

Schémas de branchement

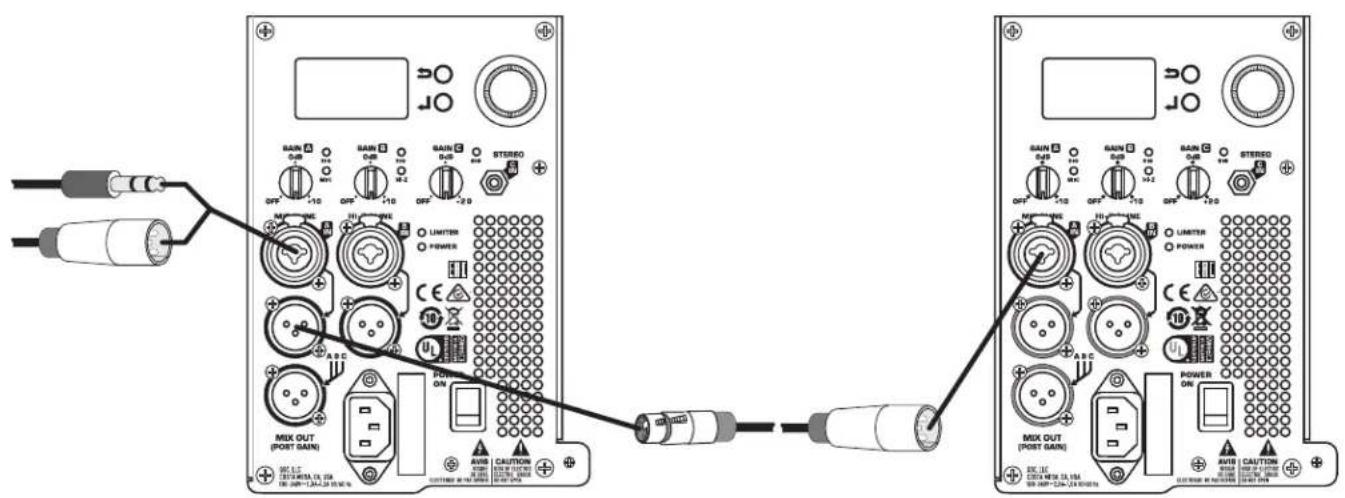

Deux enceintes montées en série

Système stéréo typique

— Illustration 21 —

Système autonome

— Illustration 22 —

Dimensions

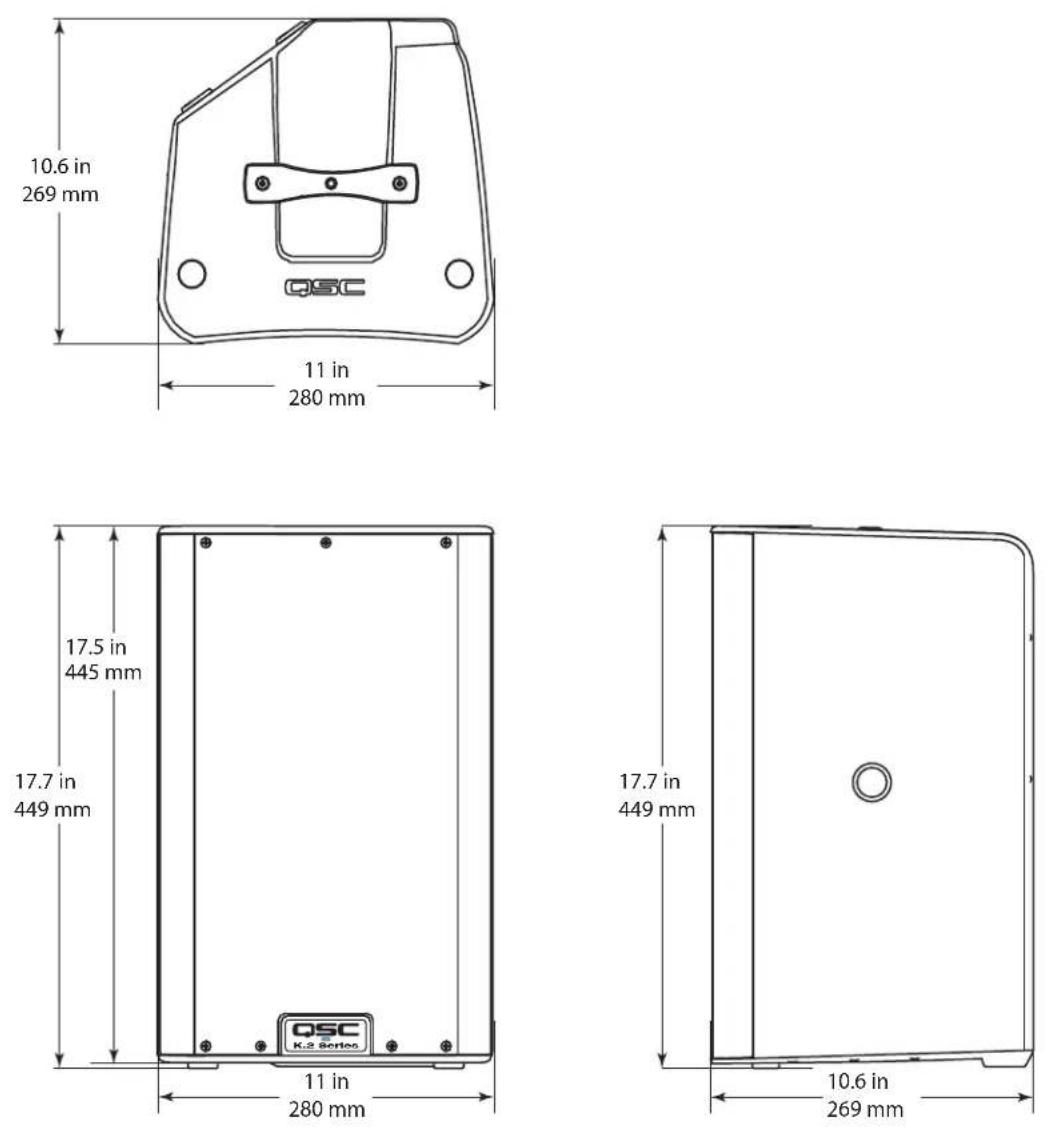

Enceinte K8.2

— Illustration 23 —

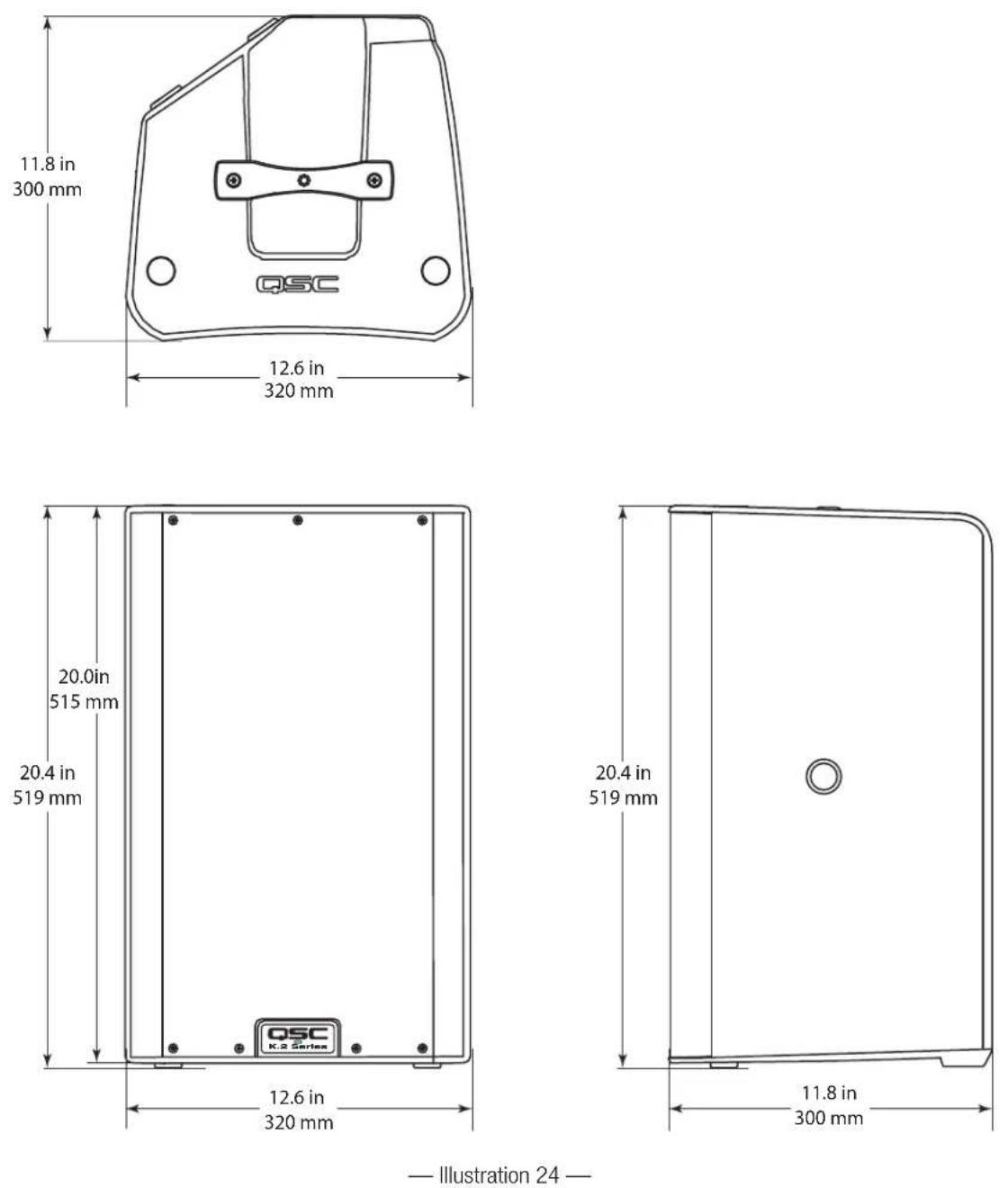

Enceinte K10.2

— Illustration 24 —

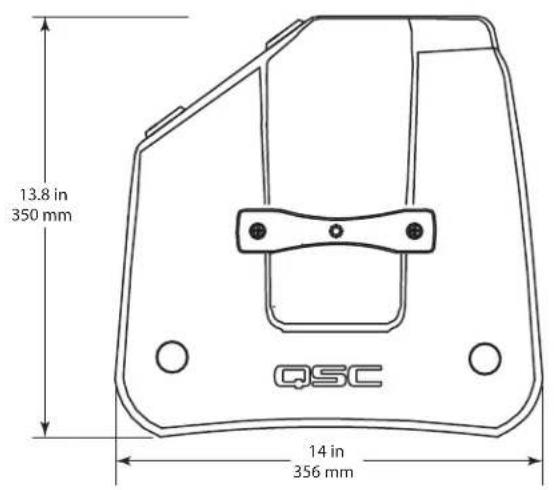

Enceinte K12.2

Caractéristiques
K8.2 K10.2 K12.2

Configuration : Enceinte amplifiée deux voies à usage multiple
Transducteur grave : Conique, 203 mm (8 pouces) Conique, 254 mm (10 pouces) Conique, 305 mm (12 pouces)
Transducteur aigu : Moteur à compression à membrane en titane de 35,6 mm (1,4 pouces)
Réponse en fréquence (- 6 dB) :	59 Hz - 20 kHz 56 Hz - 20 kHz 50 Hz - 20 kHz
Gamme de fréquences (- 10 dB) :	55 Hz - 20 kHz 50 Hz - 20 kHz 45 Hz - 20 kHz
Angle d'ouverture nominal :	105° axisymétrique 90° axisymétrique 75° axisymétrique
Niveau de pression acoustique maximum1:	Crête 128 dB Crête 130 dB Crête 132 dB
Amplificateur : Classe D	Crête : 1800 W (grave), 225 W (aigu)
Refroidissement : Ventilateur à vitesse variable et silencieux
Contrôles : Alimentation	3 x NiveauMolette de sélection2 x boutons de sélection
Indicateurs :	Écran LCD monochrome 45 mm x 25,4 mm (1,75 x 1 pouces)2 x DEL d'alimentation (avant et arrière)3 x DEL de signal d'entréeDEL de sélection entrée A MICDEL de sélection entrée B HI-ZDEL du limiteur actif
Connecteurs :	2 x XLR/F verrouillable plus jack 6,35 mm (1⁄4") (entrée micro/ligne + entrée HI-Z/ligne)1 x jack 3,5 mm (1/8") (entrée stéréo)2 x XLR/M (Sortie pour bouclage)1 x XLR/M (Sortie du mix)1 x connecteur électrique CEI verrouillable
Entrée alimentation électrique :	Alimentation universelle 100 – 240 V, 50 – 60 Hz
Consommation électrique au 1/8e de la puissance :	100 VAC, 2.1 A * 120 VAC, 1.9 A * 240 VAC, 1.1 A
Détails du boîtier
Boîtier :	ABS résistant aux impacts
Points de fixation :	2 x embases filetées M10 avec œillet de fixation pour réglages d'inclinaison intégré.
Couleur :	Noir (RAL 9011)
Grille :	Grille en acier de 18 à revêtement époxy, doublée de mousse à l'intérieur
Dimensions(H x L x P) :	17,7 x 11 x 10,6 pouces449 x 280 x 269 mm	20,4 x 12,6 x 11,8 pouces519 x 320 x 300 mm	23,7 x 14 x 13,8 pouces602 x 356 x 350 mm
Poids net :	12,2 kg (27 lb)	14,5 kg (32 lb)	17,7 kg (39 lb)
Poids à la livraison :	14,4 kg (31,8 lb)	17,6 kg (38,8 lb)	21,7 kg (47,8 lb)
Normes réglementaires :	CE, WEEE, UL, China RoHS, RoHS II, FCC Classe B
Accessoires en option :	Sac K8 ToteHousse ext. K8 Outdoor CoverKit-C M10Cache de sécurité K.2-LOCÉtrier de montage K8.2 YokeMât, 35 mm, M20	Sac K10 ToteHousse ext. K10 Outdoor CoverKit-C M10Cache de sécurité K.2-LOCÉtrier de montage K10.2 YokeMât, 35 mm, M20	Sac K12 ToteHousse ext. K12 Outdoor CoverKit-C M10Cache de sécurité K.2-LOCÉtrier de montage K12.2 YokeMât, 35 mm, M20

1 Le niveau de pression acoustique en crête est mesuré dans l'axe à 1 m, avec un bruit rose dynamique.

REMARQUE : Caractéristiques sujettes à modifications sans préavis.

Portail d'auto-assistance QSC

Lisez les articles et les discussions de la base de connaissances, téléchargez les logiciels et les micrologiciels, consultez les documents relatifs aux produits et les vidéos de formation, et créez des dossiers d'assistance.

https://qscprod.force.com/selfhelpportal/s/

Support technique

Reportez-vous à la page Nous contacter du site Web de QSC pour obtenir des informations sur le support technique et le service clientèle, y compris leurs numéros de téléphone et leurs horaires d'ouverture.
