Caractéristique	Détails
Type d'appareil	Climatiseur
Modèle	DAIKIN FWT02GATNMV1
Capacité de refroidissement	2,0 kW
Capacité de chauffage	2,5 kW
Énergie classée	A++
Niveau sonore	25 dB(A) en mode silencieux
Type de réfrigérant	R-32
Dimensions (L x H x P)	800 x 290 x 200 mm
Panneau de contrôle	Télécommande sans fil
Installation	Installation murale
Entretien	Filtres lavables, entretien régulier recommandé
Garantie	2 ans
Consommation énergétique	0,75 kW/h en mode refroidissement
Fonctionnalités supplémentaires	Mode éco, déshumidification
Normes de sécurité	Conforme aux normes CE

FOIRE AUX QUESTIONS - FWT02GATNMV1 DAIKIN

Comment régler la température de mon climatiseur DAIKIN FWT02GATNMV1 ?

Pour régler la température, utilisez la télécommande fournie. Appuyez sur le bouton 'Température' et ajustez à l'aide des flèches pour augmenter ou diminuer la température souhaitée.

Que faire si mon climatiseur ne s'allume pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que le disjoncteur n'a pas sauté. Si le problème persiste, contactez un technicien.

Comment nettoyer le filtre de mon climatiseur DAIKIN FWT02GATNMV1 ?

Pour nettoyer le filtre, retirez-le de l'unité intérieure, aspirez la poussière avec un aspirateur ou rincez-le à l'eau tiède. Assurez-vous de bien le sécher avant de le remettre en place.

Pourquoi mon climatiseur émet-il un bruit étrange ?

Un bruit étrange peut être causé par un objet bloquant le ventilateur ou un déséquilibre dans l'unité. Vérifiez l'appareil pour tout objet étranger. Si le bruit persiste, il est conseillé de consulter un professionnel.

Comment changer le mode de fonctionnement de mon climatiseur ?

Pour changer le mode de fonctionnement, utilisez la télécommande. Appuyez sur le bouton 'Mode' jusqu'à sélectionner le mode souhaité (refroidissement, chauffage, déshumidification, ventilation).

Mon climatiseur ne refroidit pas correctement, que faire ?

Vérifiez que les filtres ne sont pas encrassés et nettoyez-les si nécessaire. Assurez-vous que les fenêtres et portes de la pièce sont bien fermées. Si le problème persiste, contactez un technicien.

Comment régler la vitesse du ventilateur ?

Pour régler la vitesse du ventilateur, utilisez la télécommande et appuyez sur le bouton 'Vitesse' pour sélectionner la vitesse désirée (basse, moyenne, haute).

Puis-je utiliser mon climatiseur DAIKIN FWT02GATNMV1 en hiver ?

Oui, ce modèle dispose d'un mode chauffage. Assurez-vous simplement que l'appareil est conçu pour fonctionner dans les conditions de température de votre région.

Comment réinitialiser mon climatiseur ?

Pour réinitialiser l'appareil, éteignez-le, débranchez-le pendant environ 5 minutes, puis rebranchez-le et rallumez-le.

Quel est le niveau sonore de mon climatiseur ?

Le niveau sonore de votre climatiseur DAIKIN FWT02GATNMV1 est d'environ 19 dB(A) en mode silencieux, ce qui le rend très discret.

Où puis-je trouver le manuel d'utilisation de mon climatiseur ?

Le manuel d'utilisation est généralement inclus avec l'appareil. Vous pouvez également le télécharger sur le site officiel de DAIKIN dans la section 'Support' ou 'Téléchargements'.

MODE D'EMPLOI FWT02GATNMV1 DAIKIN

Manuel d'installation Ventilo-convecteur a eau glacée

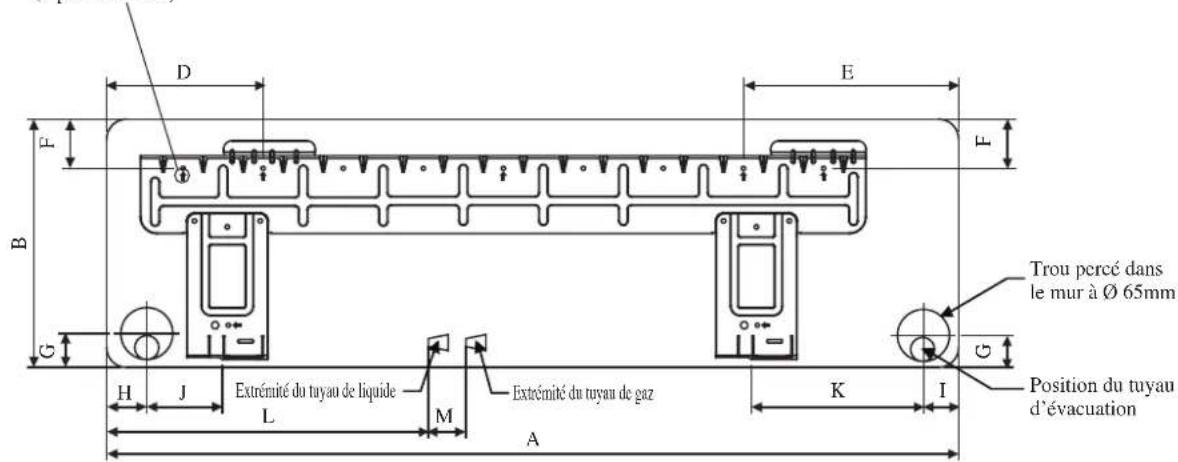

Points de fi xation de la plaque de montage recommendés (7 points en tout)

PLAQED INSTALLATION FWT05/06

Dimension Modèle

A

B

C

D

E

F

G

H

I

J

K

L

FWT05/06 1065 310 2

24 190

173 61

40 45

48 91 2

19 580

45

Toutes les dimensions sont données en mm

Ce manuel fournit les procédures d'installation pour assurer le bon fonctionnement et la sécurité de cet apparéil.

Des ajustements peuvent être nécessaires pour suivre les réglementations locales.

Avant d'installer et de faire fonctionner le climatiseur, lisez attentivement ce manuel et conserveze le.

Cet apparéil est destiné à être utilisé par des utilisateurs experts ou formés dans les magasins, dans l'industrie légère ou dans les fermes, ou pour un usage commercial par des personnes non spécialisées.

Cet appeareil n'est pas destiné à être utilisé par des personnes, y compris les enfants, souffrant de capacités physiques, sensorielles ou mentalles réduites, ou accusant un manque d'expérience et de connaissances, sauf si elles sont supervises ou ont reçu des instructions concernant l'emploi de cet appeareil d'une personne responsable de leur sécurité.

Les enfants doivent être superviseurs pour s'assurer qu'ils ne jouent pas avec l'appareil.

PRECAUTIONS DE SECURITE

ATTENTION AVERTISSEMENT

• L'installation et la maintenance doivent être exécutées par une personne qualifiée qui est familiarisée avec les lois et réglementations en vigueur, et aussi experimentée dans ce type d'équipements.
• Tous les câblages doivent répondre aux réglementations électriques nationales.
• Avant de commencer le raccordement suivant le schéma électrique, s'assurer que la tension nominale de l'appareil corresponde bien à celle indiquée sur la plaque signalétique.
  L'unité doit être raccordée à la TERRE pour prévenir tous les risques possibles dues à un défaut d'isolement.
• Aucun cable électrique ne doit toucher la tuyauterie du réfrigerant, le compresseur ou les pièces mobiles des moteurs de ventilation.
• Avant l'installation ou l'entretien du climatiseur, s'assurer que l'appareil est eteint (OFF).
• Debrancher l'appareil du circuit d'alimentation secteur avant de proceder à l'entretien du climatiseur.
• NE PAS retireur le cable d'alimentation électrique de la prise quand l'appareil est sous branche. Il peut en résultat des décharges électriques importantes susceptibles de provoquer un incendie.
• Les unités interieures et extérieures, le cordon d'alimentation et le cablage de transmission doivent rester à une distance d'au moins 1m des téléviseurs et des radios, ce qui n'est pas visible les images déformées et les parasites. {En fonction du type et de la source des ondes électriques, des parasites peuvent être entendus même avec une distance supérieure à 1m}.

Verifi er les points suivants au cours de l'installation.

S'assurer que le tuyau d'évacuation du condensat est correctement branche.
Si le tuyau d'évacuation n'est pas correctement branche, les éventuelles fuites d'eau risquent de mouiller le mobilier.
- S'assurer que le panneau supérieur de l'appareil est remis en place après l'installation ou l'entretien.
Avec un panneau mal fi xé l'appareil va fonctionner bruyamment.
- Les bords coupants et les surfaces du refroidisseur tuulaire représentent un risque de blessure.
Mieux vaut éviter le contact avec ces endroits.
- Avant de couper l'alimentation électrique, veiller à ce que l'interrupteur ON/OFF de la télécommande soit en position « OFF » afin d'éviter une mise en marche intempéstive de l'appareil. Si l'interrupteur de la télécommande n'est pas en position « OFF », les ventilateurs de l'appareil se metront en marche des que l'alimentation électrique est rétable. Il peut en résultat un danger pour le personnel d'entretien ou l'utilisateur.
- Ne pas installer les apparèils à proximé ou pres d'un passage de porte.
- Ne pas utiliser un apparéil de chauffage trop pres d'une unité de climatisation ou l'utiliser dans une piece où, de l'huile minérale ou de la vapeur d'huile existent, cela peut faire fondre ou se déformer les pieces en plastique en raison de la chaleur excessive ou de réaction chimique.
- Lorsque l'appareil est utilisé dans la cuisine, le garder loin de la farine qui peut aller dans d'aspiration de l'appareil.
- Cet apparéil n'est pas approprié pour une'utilisation en usine lorsqu'un brouillard d'huile de coupe ou de la poudre de fer existe ou bien quand la tension fluctue grandement
- Ne pas installer les unités à des endroits comme une source d'eau chaude ou une raffinerie de petrole où des gaz sulfureux existent.
- S'assurer que la couleur des cables de l'unité extérieure et les marquages de bornes sont identiques à ceux de l'unité interieure.
- IMPORTANT: NE PAS INSTALLER OU UTILISER LE CLIMATISEUR DANS UNE BUANDERIE.
- N'utilise pas de cables joints et torsadés pour l'alimentation électrique entrante.
- L'équipment n'est pas destiné à être utilisé dans une atmosphère potentiellexplosive.

AVIS

Exigences relatives à la mise au rebut

Cet appeareil de conditionnement d'air porte le symbole ci-joint. Ce symbole signifie que les appeareils electriques et electroniques doivent etre elimines separation des ordures menagere non triees.

N'essayez pas de démonter vous-même l'appareil : le démontage de l'apparil de conditionnement d'air ainsi que le traitement du réfrigerant, de l'huile et d'autres composants doivent être effectuels par un installateur qualifié, en accord avec les réglementations locales et nationales en vigueur.

Les apparils de conditionnement d'air doivent etre traites dans des installations specialises de depannage, réutilisation ou recyclage. En vous assurant que cet apparil est elimine correctement, vous contribuez a eviter les conséquences potentiellement nefastes sur I'environnement et la sanfe. Veuillez contacter votre installerateur ou les autorites locales pour plus d'information.

Les piles de la télécommande doivent être enlevées et éliminées séparément, conformément aux réglementations locales et nationales en vigueur.

DIAGRAMME D'INSTALLATION

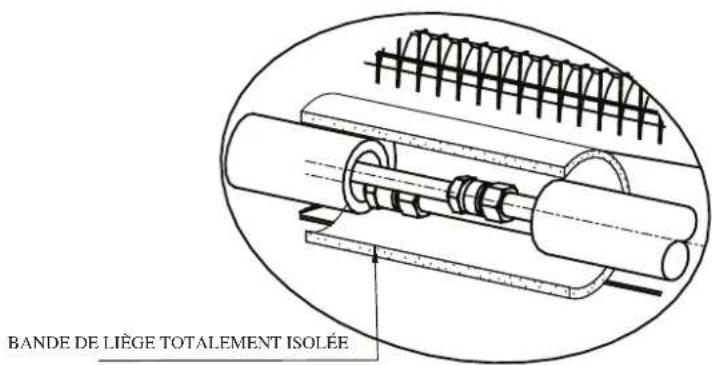

ISOLATION DES TUYAUTERIES D'EAU GLACEE

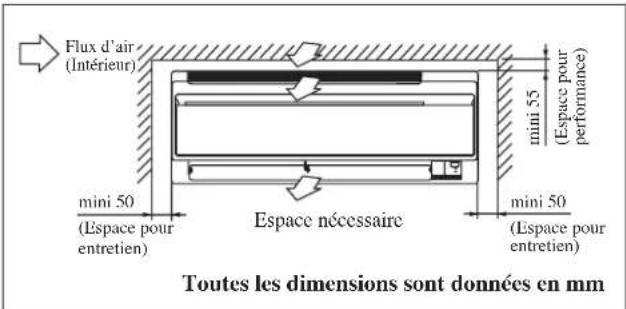

INSTALLATION DE L'UNITE INTÉRIEURE

Installer l'unité interieure de traitement d'air de façon à ce qu'il n'y aitaucun obstacle sur la circulation de l'air (risque de recyclage de l'air refroidi au refoulement de l'unité et l'air à l'entrée). Veuillez respecter l'ecartement d'installation illustré sur le diagramme. Ne pas exposer l'unité interieure à l'influence directe de l'éclairage. L'emplacement de l'unité, doit permettre une évacuation aisée des condensats, et permettre une évacuation aisée des condensats, et doit être suffisamment loin des portes.

! AVERTISSEMENT

Ne pas installer l'apparil à une altitude de plus de 2000m.

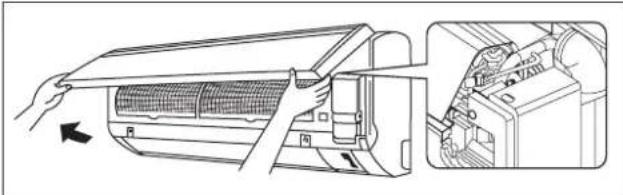

Purge d'air

Pour éviter d'endommager la pompe, la bobine du ventilateur ne doit pas'être alimentée et toutes les conduites d'eau doivent avoir été purgées de leur air.

L'event Situé à l'intérieur de l'enveloppe. Retirez l'enveloppe et raccordez le fl exible à l'event pendant la purgege.

! AVERTISSEMENT

Assurez-vous qu'aucune goutte d'eau ne tombe dans le boîtier de commande pendant la purgege.

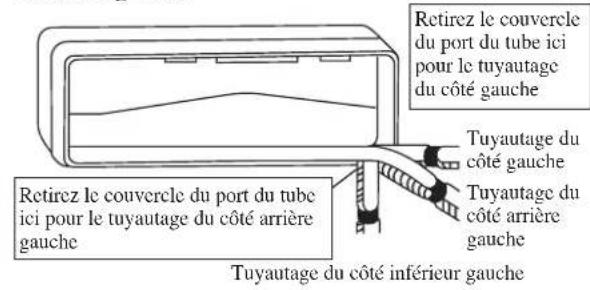

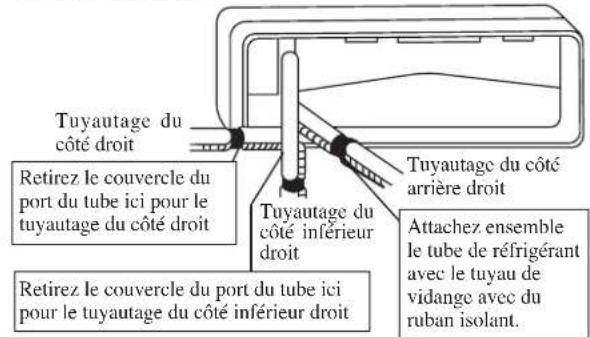

La tuyauterie d'eau peut être dirigée vers l'unité de plusieurs manières (sur la gauche ou la droite, depuis l'arrête de l'appareil), par le biais des orifices défonçables situés sur l'enveloppe de l'appareil (voir figure). Cintrer les tuyaux avec précaution afin de les aligner avec les orifices. Pour les sorties latorale et inférieure, maintainir le bas de la tuyauterie et la positionner dans la bonne direction (voir figure). Le flexible dévacuation des condensats peut être fixé aux tuyaux.

Tuyauterie sur le cote croit, à l'arriere droite ou en bas à droite

Tuyauterie sur le cote gauche, à l'arrière gauche ou en bas à gauche

Montage De La Platine Support

S'assurer que le mur de support soit suffisamment résistant, pour supporter le poids de l'unité et éviter toutes vibrations. Selon la composition du mur, utiliser des vis chevilles appropriées pour la fixation de la platine support.

Utilisez l'indicateur de niveau pour le montage horizontal, et fixez-le avec 5 vis adaptees pour FWT02/03/04 et 7 vis adaptees pour FWT05/06. Dans le cas de sortie arrirée des tuyauteries, percer le trou 65mm pour les canalisations a l'aide d'une scie cloche. Le trou aura une legere pente vers l'unité extérieur (voir figure).

FWT02/03/04

FWT05/06

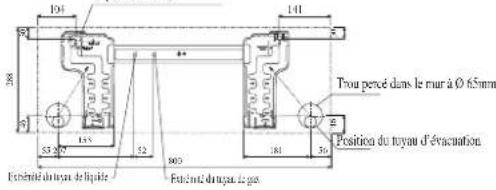

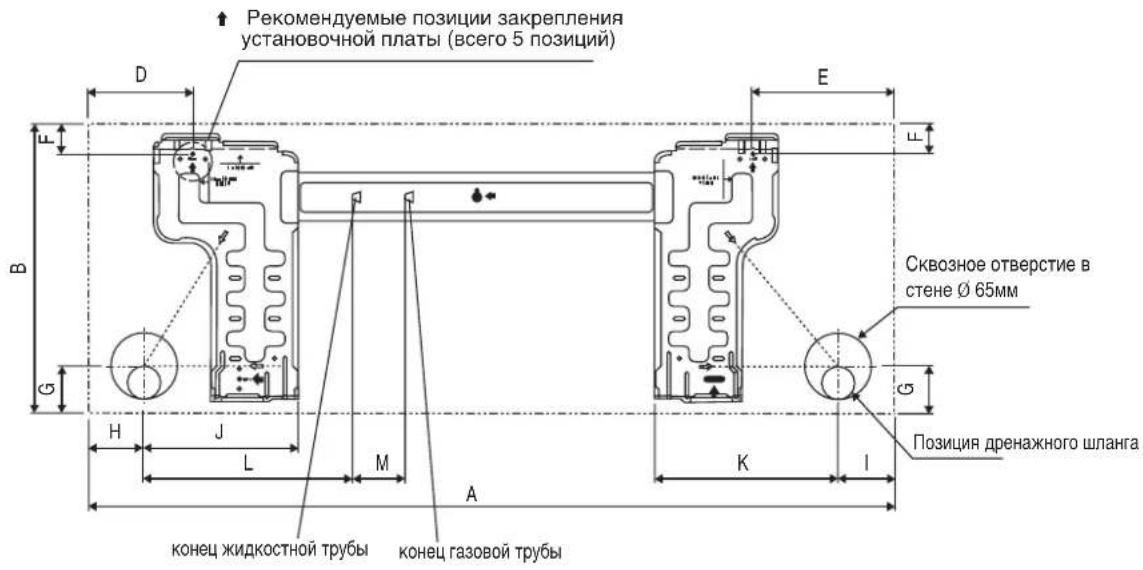

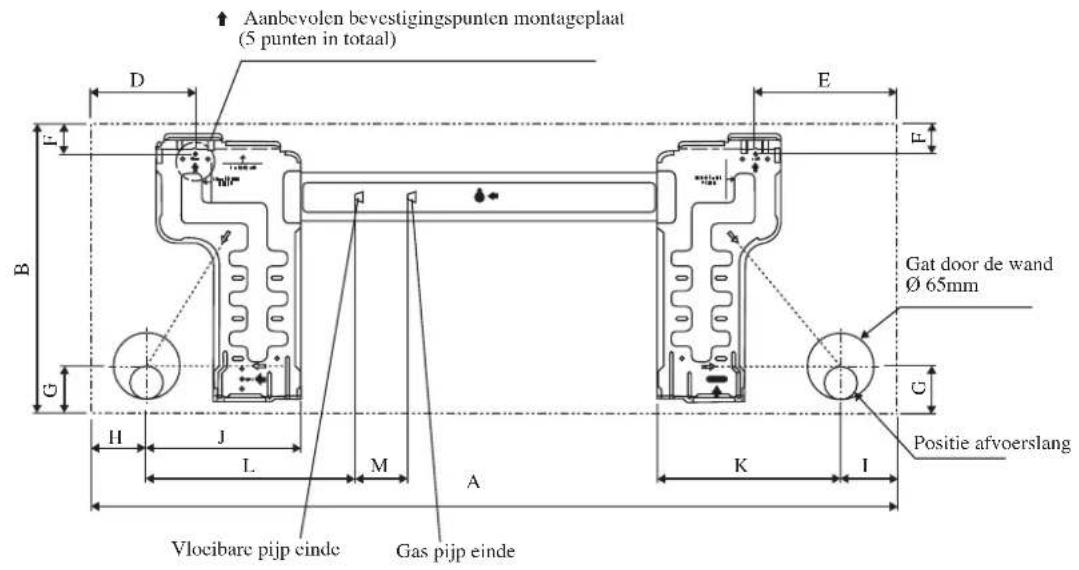

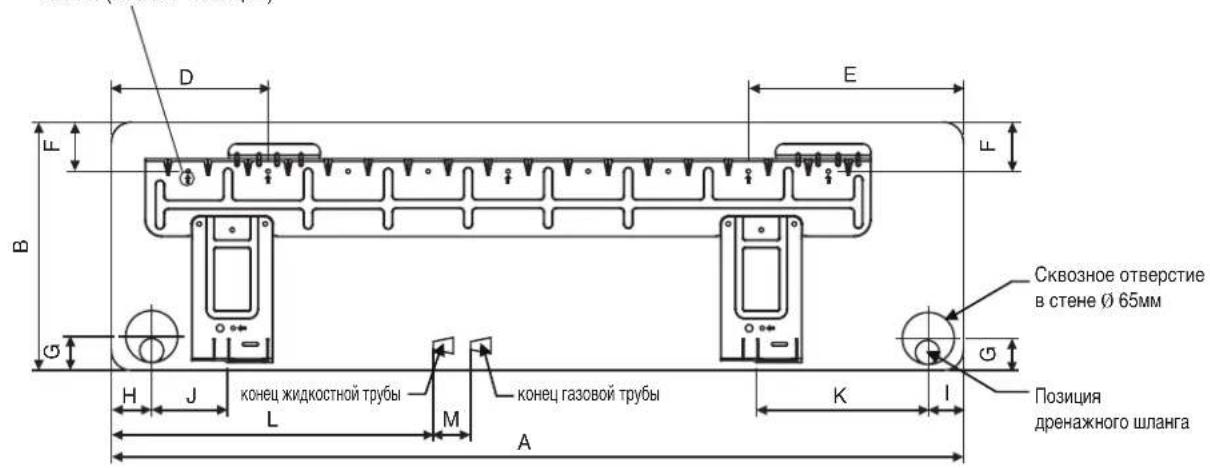

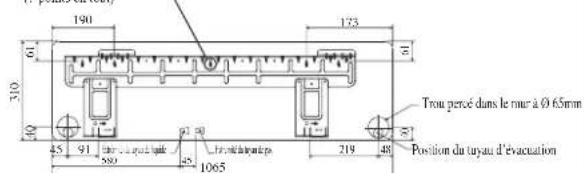

Point De Retenue Et Dimensions Recommendes Pour La Platine De Montage

FWTO2/03/04

Points de fixation de la plaque de montage recommaneds (5 points en tour)

Toutes les dimensions sont données en mm
FWT05/06

Points de fixation de la plaque de montage recommandés

17 points en tout

Toutes les dimensions sont données en mm

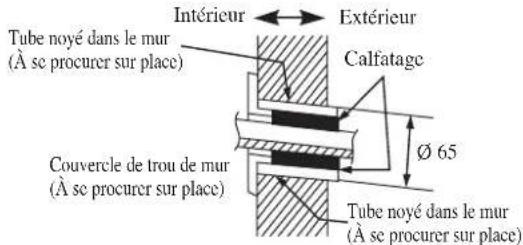

Trou Avec Perceuse En Cône

Mise En Place De L'unite De La Platine Support

Positionner dans un premier temps l'unité interieure sur la languette d'accrochage supérieure de support. Pour vous assurer que les crochets sont correctement installés sur la plaque d'installation, essayez de les faire légarement bouger de gauche à droite.

Comment Fixer L'unité Interne

Accrochez les griffes de la structure inférieure à la plaque de montage.

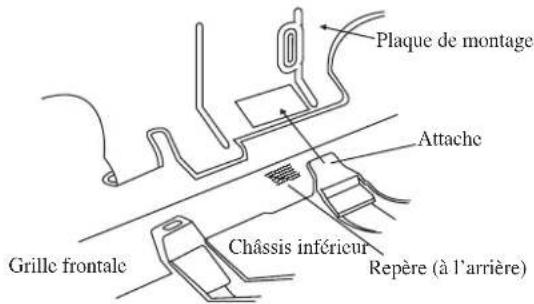

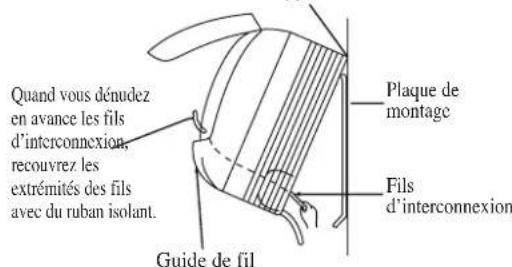

Comment Démonter L'unité Interne

Soulevez la zone marquee d'un repere (au bas de la grille avant) pour libérer les griffes.

Accrochez les crochets de I'appareil interieur ici.

Evacuation Des Condensats

Le tube d'évacuation des condensats de l'unité devra être, dans la mesure du possible, dirigé vers la sortie arrêtée des tuyauteries à travers le mur de support. Evitez les situations susceptibles de causeur une fuite d'eau.

Drainage De L'eau

Correct Mauvais

s

Mauvais Mauvais

AVERTISSEMENT

N'installez pas l'unité, interieure comme extérieure, à une altitude supérieure à 2000m.

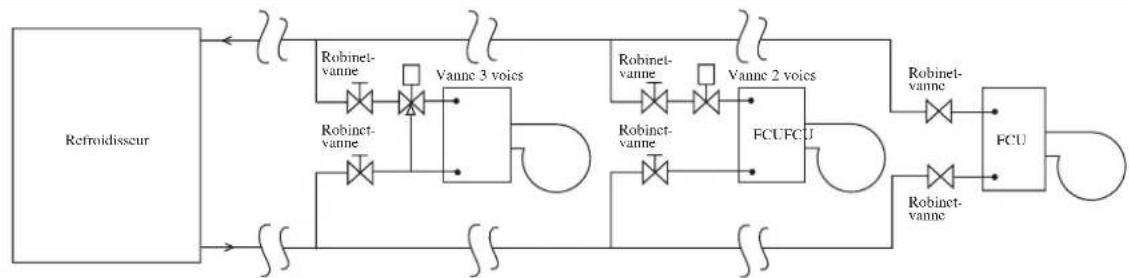

Raccordement des tuyauteries

L'unité interieure est pourvue d'un raccordement filte pour l'entree et la sortie d'eau. Un event de purge d'air est fixe au collecteur de sortie.

Une 3 voies est nécessaire pour l'arrêt du cycle ou la dérivation de l'eau glacée.

Des tuyaux en acier noir, en polyurethane, en PVC et en cuivre son recommends pour l'installation chez le client.

Tous les types de tuyauterie et de raccordements doivent etre isolés au moyen de polyurethane (de type ARMAFLEX ou équivalent) pour évier la condensation.

N'utilisez pas de tuyaux et raccords contaminés ou endommagés pour l'installation.

Certains composants de raccordement principaux sont nécessaires pour optimiser le système et faciliter le service : robinet-vanne, vanne d'équilibrage, 2 voies ou 3 voies, filtré, crépine.

Bon Contrôle Mauvais Contrôle
Très Mauvais Contrôle

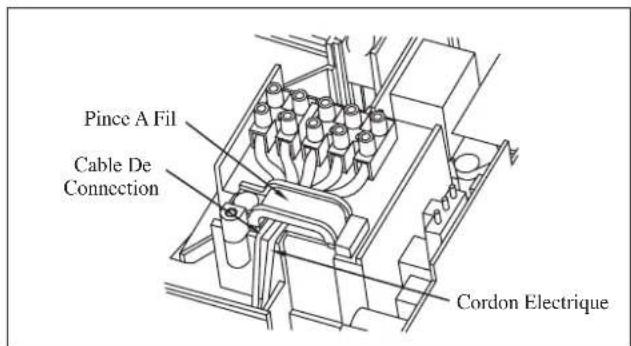

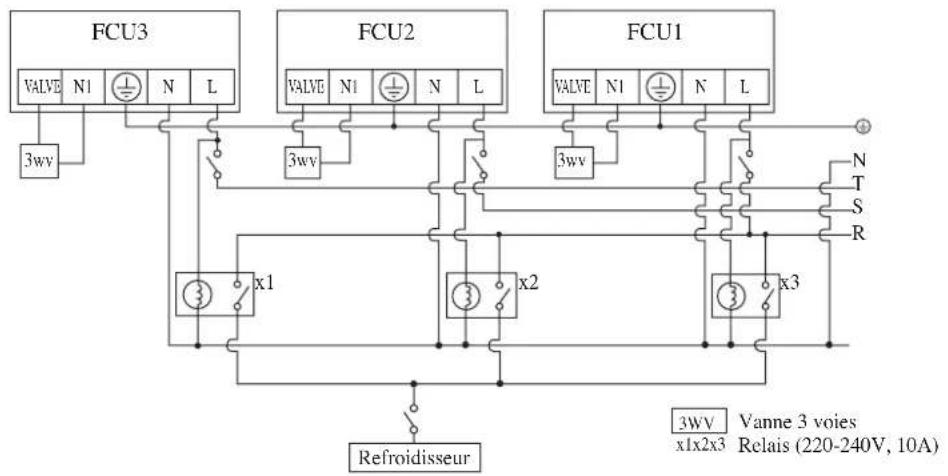

RACCORDEMENT ÉLECTRIQUE

La connexion du cable à la carte du contrôleur est faite selon l'illustration sur le schéma de câblage sur la boîte à bornes respective.

La carte du contrôle standard dispose d'un cavalier VALVE et d'un cavalier CHALEUR. Le système doit être configuré comme la selection de cavalier dans la liste ci-dessous :

	Cavalier CHALEUR Cavalier	VALVE
Mode de refroidissement et application de valve x		✓
Mode de refroidissement et application sans valve	x	x
Mode pompé à chaleur et application de valve	✓	✓
Mode pompé à chaleur et application sans valve	✓	x

Example: Si l'apparil fonctionne en « mode pompe à chaleur et application sans valve», le cavalier CHALEUR reste alors que l'on retire le cavalier VALVE.

Le schéma présente une proposition de raccordement des cables. La configuration des raccordements peut varier en fonction du ventilo-convecteur et doit respecter les codes et réglementations locales et nationales.

IMPORTANT: * Ces valeurs sont données à titre indicatif seulement; elles doivent être vérifiées et ajustées en fonction des normes et de la réglementations en vigueur. Elles dépendent aussi du type d'installation et des conducteurs utilisés.

** Le voltage ajustait doit être vérifié avec les données de l'étiquette surl'appareil.

Il doit y avoir une déconnexion de tour les pôles de l'alimentation secteur avec une séparation des contacts d'au moins 3mm.

Modèle FWT02/03/04/05/06
Tension d'alimentation**	220V - 240V/~/50Hz + ⊕
Section du cable d'alam* mm2	1,5
Nombre de conducteurs	3
Fusible temporisé recommendé A 2

• Tous les fils doivent être fermement connectés.
• Aucun fils ne doivent toucher les tubes frigorifiques, le compresseur ou une autre partie mobile du moteur de ventilateur.
• Les fils se reliant à l'unité d'intérieur doivent être maintainus sur les brides de fil comme représenté sur la Schéma.
• Le cordon d'alimentation doit être équivalent à la norme H07RN-F qui constitue la condition minimale, et doit être utilisé dans un tube de protection.

FWT02/03/04/05/06

L'INDICATEUR S'ALLUME

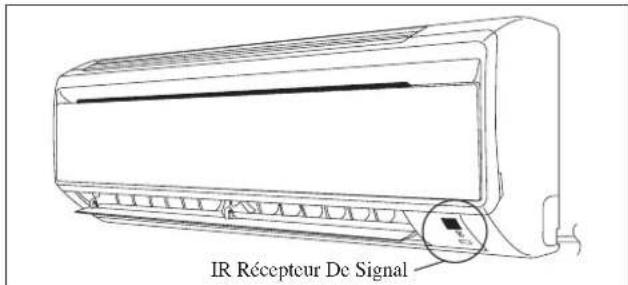

IR Récepteur De Signal

Lorsqu'un signal de fonctionnement est transmis par une télécommande à infrarouges, le recepteur de signal de l'unité interieuré répond comme ci-dessous pour confirmer l'acceptation de la transmission du signal.

MARCHE vers ARRÊT 1 bip long
ARRÊT vers MARCHE Pompe bas/Force de refroidissement activée	2 bips courts
Autres 1 bips courts

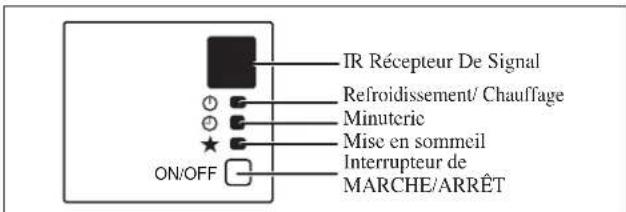

Module Refroidisseur/Module Pompe A Chaleur

Le tableau ci-dessous reprend en détaill la visualisation par led, des conditions normales de fonctionnement, et conditions de défaut du climatiseur.

Les voyants de signalisation de LED sont situés en bas à droite du climatiseur.

L'indicateur LED S'allume Pour L'Unité De Refroidissement/Module Pompe Å Chaleur

L'indicateur LED S'allume: Conditions De Fonctionnement Normales Et Par Défaut Pour L'Unité De Refroidissement/Module Pompe À Chaleur

★	REFROIDISSEZ/ CHALEUR (VERT/ROUGE)		Opération/Indication de panne Action	Code de	l'erreur
○/●	○/Vert		Mode refroidissement --
○/●	○/Rouge		ModeCHAUFFAGE --
	○	○	Minuterie en marche --
○	○		Mode de sometime --
	○		Mode ventilateur activé --
	○		Mode sec activé --
	1 fois		Défaut de la sonde de reprise d'air lachement/court	Contacter votre revendeur	L'indicateur E1 clignote
●	2 fois		Capteur à bobine interieur ouvert/court	Contacter votre revendeur	L'indicateur E2 clignote
		3 fois	Faible température du tuyau d'eau -		L'indicateur E4 clignote
		1 fois	Mauvaise température du tuyau d'eau -		L'indicateur E5 clignote
		6 fois	Errcur matérielle (broche de commutation discrète faible)	Contacter votre revendeur	L'indicateur E8 clignote
●	4 fois		Aucune réaction du ventilateur interieur	Contacter votre revendeur	L'indicateur E9 clignote

Deshumidification

• Lorsque le taux d'humidité de l'air est élevé, le climatiseur peut fonctionner en mode de déshumidification. Appuyer sur la touche et selectionner .
• Au cas où la température de la piece est de 2^ / 3,6^ supérieure à la température affichée, le climatiseur - avant de passer en mode de déshumidification - fonctionnera en mode de refroidissement jusqu'à ce que la temperature soit retombée dans la limite des 2^ / 3,6^ de différence par rapport à la température affichée.
• Si la température de la piece se trouve dans la limite des 2^ / 3,6^ de différence par rapport à la température affichée, l'apparil fonctionnera directement en mode de déshumidification.
• En mode de déshumidification, l'appareil fonctionne à FAIBLE vitesse de ventilatio.

Chauffage (concerne seulement la pompe à chaleur)

• Lorsque l'appareil est reglé en mode courant d'air froid ou après un cycle de dégivrage, le ventilateur interieur se mettra à tournier seulement une fois que le serpentin aura atteint la température souhaïée.
• Pour le réglage en mode ventilateur, le ventilateur interieur fonctionnera en continu une fois l'unité en position ON.
• Lorsque la température souhaïtée est atteinte, le ventilateur interieur tournera jusqu'à ce que le serpentin ne puisse plus fournir de chaleur supplémentaire.

Contrôle Du Débit D'air

• Pour obtenir une meilleure circulation d'air, vous pouvez ajuster la grille de refoulement d'air froid vers la gauche ou vers la droite à la main.
• Pendant le fonctionnement en mode froid ou déshumidification, il n'y a pas un refoulement d'air froid pendant un long moment vers le bas. Car il pourrait se produit de la condensation sur les volets d'air suivi d'un écoulement d'eau.

Vitesse De Ventilation Et Capacité Nominale De Refroidissement

• La capacité nominale de refroidissement peut être atteinte en vitesse de ventilation ELEVEE.
• La capacité de refroidissement est plus faible lorsque l'apparil fonctionne en vitesse de ventilation MOYENNE ou FAIBLE.

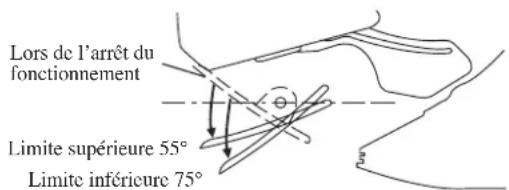

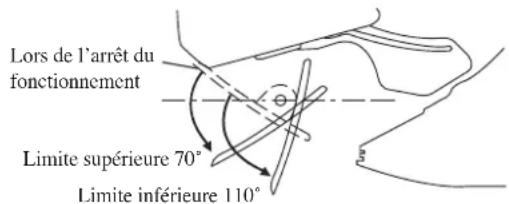

Remarques Sur les Angles Des Volets Et Déflecteurs

• Lorsque vous sélectionné la touche « OSCILLATION», la plaque d'oscillation des volets dépend du mode defonctionnement. (Voir la figure.)

ATTENTION

• Reglez toujours l'angle du volet avec la télécommande. Si vous tentez de forcer le volet à la main alors qu'il pivote, le mecanisme pourrait se casser.
• Faites attention lorsqu'vous reglez les deflecteurs. Un ventilateur tourne à grande vitesse à l'intérieur de la sortie d'air.

En mode REFROIDISSEMENT, SECHAGE, et VENTILATEUR

En mode CHAUFFAGE

PLAGE D'EXPLOITATION

Limits de fonctionnement:

Porteur thermique : Eau

Température de l'eau: 4-10°C Refroidissement, 35-50°C Chauffage

Pression d'eau maximale : 16 bars

Température de l'air: (comme ci-dessous)

Refroidissement Mode Mode chauffage

Température Ts °C/°F	Th °C/°F
Température intérieure minimum	19,0 / 66,2 14,0	/ 57,2
Température intérieure maximum	32,0 / 89,6 23,0	/ 73,4

Température Ts °C/°F	Th °C/°F
Température intérieure minimum	15,0 / 59,0 -
Température intérieure maximum	27,0 / 80,6 -

Ts: Température au thermomètre sec. Th: Température au thermomètre mouillé.

FILTRÉ À AIR

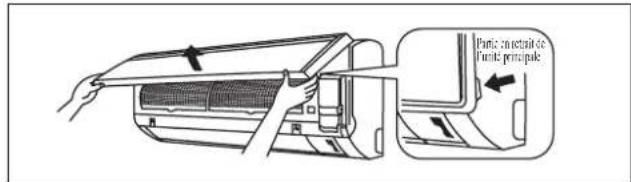

1. Ouvrez le panneau avant.

Tenez le panneau par les parties en retrait de l'unitéprincipale (2 parties en retrait à droite et à gauche) et soulevezle jusqu'à ce qu'il s'arrête.

2. Retirez les filtrres à air.

• Soulevez un peu la languette située au centre de chaque fille à air, puis abaissez-la.

3. Nettoyez ou remplacez chaque filtrc.

Lorsque youégouttez l'eau restante,ne tordez pas le filtre pour I'essorer.

4. Réinstallé le filtré à air et reférmez le panneau avant.

• Insérez les griffes des filtres dans les logements du panneau avant. Fermez doucement le panneau avant et poussez le panneau sur les 3 points. (1 de chaque)côté et 1 au milieu)
• Le filtré à air a une forme symétrique dans la direction horizontale.

ENTRETIEN ET MAINTENANCE

Remarque valable pour la Turquie uniquement : La durée de vie de nos produits est de dix (10) ans

Pieces A Entretenir	Procedure D'Entretien
Filtre à air intérieur	1. Enlever la poussière du filtre à l'aide d'un aspirateur ou en lavant le filtre à l'eau tiède (moins de 40°C/104°F) avec un détergent neutre.2. Bien rincer et sécher le filtre avant de le remettre en place.3. Ne pas utiliser de gasoil, de substances volatiles ou autres produits chimiques pour nettoyer le filtre.
Unité intérieur	1. Nettoyer la grille et le panneau en les essuyant avec un chiffon doux mouillé à l'eau tiède (moins de 40°C/104°F) et un détergent neutre.2. Ne pas utiliser de gasoil, de substances volatiles ou autres produits chimiques pour nettoyer l'unité intérieur.

A VERTISSEMENT

• Evitez d'appliquer directement des produits de nettoyage et de traitement pour bobines sur les pieces en plastique. Une réaction chimique pourrait se produit et déformer les pieces en plastique.

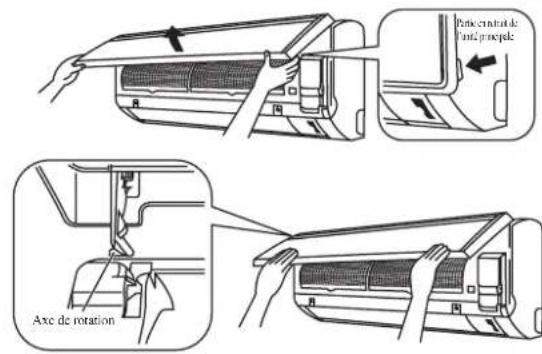

1. Ouvrez le panneau avant.

Tenez le panneau par les parties en retrait de l'unitéprincipale (2 parties en retrait à droite et à gauche) etsoulevezle jusqu'à ce qu'il s'arrête.

2. Retirez le panneau avant.

• Tout en boulevant plus le panneau avant, faites-le glisser vers la droite et tirez-le vers l'avant pour détacher l'axe de rotation à gauche. Faites glisser l'axe de rotation à droite vers la gauche et tirez-le vers l'avant pour le retarder.

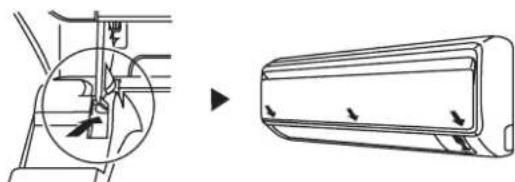

3. Fixez le panneau avant.

• Alignez les axes de rotation à droite et à gauche du panneau avant avec les rainures et repoussez-les à fond à l'intérieur.
• Refermez doucement le panneau avant. (Faites pression au deux extrémités et au centre du panneau avant.)

A VERTISSEMENT

• Ne touchez pas les parties métalliques de l'unité interieure. Vous pourriez vous blesser.
  Lorsque you demontez ou montez le panneau avant, empaignez-le fermement pour eviter qu'il ne tombe.
  Pour le nettoyage, n'utilisez pas d'eau chaude de plus de 40^ , ni benzine, ni essence, ni diluant, ni huiles voltatiles, ni cirages, ni brosses à recycler, ni objets durs.
• Àprous le nettoyage, assurez-vous que le panneau avant est bien fixé.

Mise A L'Arrêt Prolongue Du Climatiseur

Faites fonctionner 1'unité pendant 2 heures sur les réglages suivants.

Mode de fonctionnement : froid Température : 30^ / 86^

Retirer la prise du secteur.
Si vous utilisez un circuit
electrique unique pour
le climatiseur, coupe le
circuit.
Enlever les piles de la
telecommande.

DEPANNAGE

Pour tout renseignement concernant les pieces détachées, contacter votre revendeur/agréé. En cas de dysfonctionnement du climatiseur, éteindre immédiatement l'alimentation électrique de l'unité. Vérifier ensuite les points suivants pour détecter la nature et les causes de la panne.

Defaults Causes / Action
1. Le climatiseur ne fonctionne pas. Panne d'alimentation ou le fusible est à changer.La prise de courant est peut être débranchée.La programmation de mise en marche/arrêt est peut-être mal réglée.Si le problème persististe après toutes ces vérifications,veuillesz contacter l'installateur du climatiseur.
2. Le flux d'air est trop faible. Le filtré à air est sale.Les portes ou les fenêtres sont ouvertes.Les entrées et sorties d'air sont bouchées.La température régée n'est pas assez élevé.
3. L'air dégagé a une mauvaise odeur.Les odeurs peuvent provenir de fumées de cigarettes,parfums ou autres particules adhéants au refroidisseur.
4. Condensation sur la grille frontale de l'unitéintérieure.La condensation est due à l'humidité de l'air après une période de fonctionnement prolongée.La température affichée est trop BASSE; augmenter latempérature et faire tournier l'appareil à vitesse de ventilationélevée.
5. Ecoullement d'eau du climatiseur.Mettez l'unité hors tension et apperez le revendeur.

Si les pannes persistent, appeler votre revendeur ou le service après-vente.

Exigences en matière d'information pour les ventilo-convecteurs

Informations d'identification du ou des modèles : FWT02CATNMV1, FWT02GATNMV1
Élément Symbole Valeur Unité Éléme	Valeur Unité	Valeur Unité
Puisance frigorifique (sensible) P	ráted. c	1,85 kW			Puisance électrique absorbée totale	Pelec	0,031 kW
Puisance frigorifique (latente) P	ráted. c	0,58 kW	Niveau de piousnce accoustique (pour chaque réglage de la vitesse, si disponible)		Puisance acoustique (pour chaque réglage de la vitesse, si disponible)	Lw1	45,0 /41,0 /36,0 dB
Puisance calorifique	P_ráted. h	3,22 kW
Coordonnées de contact	DAIKIN EUROPE N.V.Zandvoordestraat 300, B-8400 Oostende, Belgium

Informations d'identification du ou des modèles : FWT03CATNMV1, FWT03GATNMV1
Élement Symbole Valeur Unité Élement Symbole Valeur Unité
Puisance frigorifique (sensible) P	Rated. c	2,02 kW		Puisance électricaine absorbée totale	Pelec	0,032 kW
Puisance frigorifique (latente) P	Rated. c	0,68 kW	Niveau de pious	Puisance acoustique (pour chaque réglage de la vitesse, si disponible)	LWA	48,0 /44,0 /39,0 dB
Puisance calorifique	Rated. h	3,52 kW
Coordonnées de contact	DAIKIN EUROPE N.V. Zandvoordestraat 300, B-8400 Oostende, Belgium

Informations d'identification du ou des modèles : FWT04CATNMV1, FWT04GATNMV1
Élément Symbole Valeur Unité Éléme nt Symbole Valeur Unité
Puisance frigorifique (sensible) P	Rated. c	2,64 kW		Puisance électricité absorbée totale	Pelec	0,042 kW
Puisance frigorifique (latente) P	Rated. c	0,67 kW	Niveau		Puisance acoustique (pour chaque réglage de la vitesse, si disponible)	LWA	55,0 /50,0 /45,0 dB
Puisance calorifique	Rated. h	4,40 kW
Coordonnées de contact	DAIKIN EUROPE N.V. Zandvoordestraat 300, B-8400 Oostende, Belgium

Informations d'identification du ou des modèles : FWT05CATNMV1, FWT05GATNMV1
Élément Symbole Valeur Unité Éléme	ráté Symbole	Valeur Unité		de p.u.
Puisance frigorifique (sensible) P	ráté c	3,43 kW			Puisance électricité absorbée totale	Pelec	0,057 kW
Puisance frigorifique (latente) P	ráté c	1,11 kW	Niveau		Puisance acoustique(pour chaque réglage de la vitesse,si disponible)	LWA	55,0 /51,0 /47,0 dB
Puisance calorifique	Práté h	6,01 kW
Coordonnées de contact	DAIKIN EUROPE N.V.Zandvoordestraat 300, B-8400 Oostende, Belgium

Informations d'identification du ou des modèles : FWT06CATNMV1, FWT06GATNMV1
Élément Symbole Valcure Élémente	Valcure Valcure Unité			de puissance
Puisance frigorifique (sensible) P	Rated. c	4,10	kW		Puisance électricité absorbée totale	Pelec	0,072 kW
Puisance frigorifique (latente) P	Rated. c	1,18 kW	Niveau		Puisance acoustique(pour chaque réglage de la vitesse, si disponible)	LWA	59,0 /54,0 /51,0 dB
Puisance calorifique	Rated. h	7,33 kW
Coordonnées de contact	DAIKIN EUROPE N.V.Zandvoordestraat 300, B-8400 Oostende, Belgium

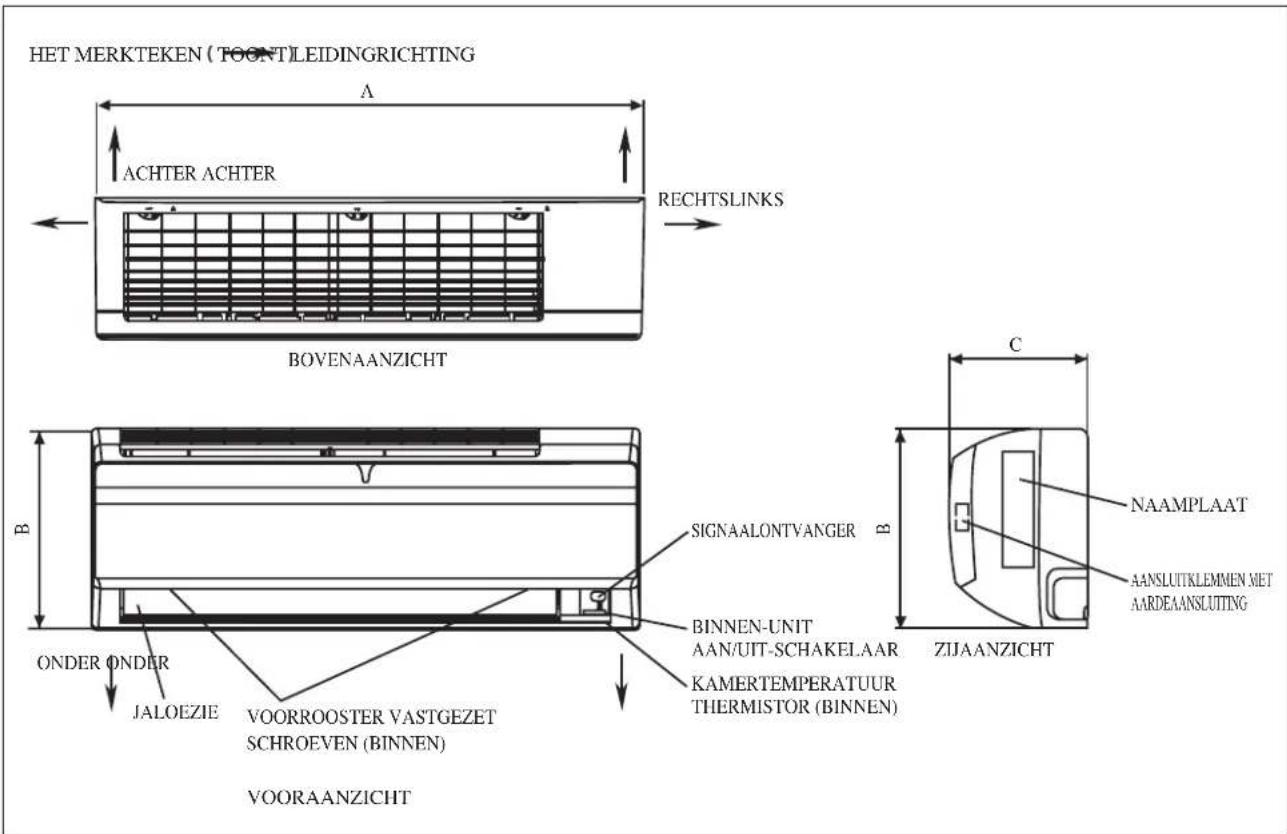

Binnenunit

3AADHNI 3ADHNIJIEBblI

PABbI

BMDCBEPXU

C

PPIEMHHK CINHJIA

3ABOДСКАБИРKA

TEPMHAI KJIEMMOI 3A3EMJEHIN

HNXHHN

HNXHN

KAJIIO3AΦUKCINPOBAHHbIE BINTbI IEPEDHEI PEWETKN(BHYTPN)

KOMHATHbI BIOK INPEKNIQUATEJIb

BKJ./BbIKJ.

BIDCEOKY

TEPMOPE3NCTOP

KOMHATHOH TEMNEPATYPbI (BHVTPU)

BND CIPPEDN

MOHTAXKHAR JIJITA FWT02/03/04

Размер Модень	A	B	C	D	E	F	G	H		I	J	K	L
FWT02/03/04	800	288	206	104	141	30	46	55	56	15	3	181	207	52

Pekomehyemble no3nui 3aKpennen yctaHOBOHNO nlaTbB (BCero 7 no3nui

MOHTAXKHAR IINTA FWT05/06

Размер Модень	A	B	C	D	E	F	G	H		I		J	K	L
FWT05/06	1065	310	224	190	173	61	40	45	48	91	219	580	45

Bce pa3Mepbl yka3aHbI B MM

PYKOBODCTBO NO YCTAHOBKE

3To pyKOBoCTBO paccMatpnaBaET npOeDpyy yCTaHOBKn C cIbIbO oecneueHn 6e3OnaCHOCTn N COOTBETCTBYIOxN CTAHApTOB nIphfynKcUHOHPoBAHn 6Ioka KOHNIOHepa.

Cneuaabha perynpobka no mecy yctahOBMOXe 6bIT Heo6xoDma.

Ipeep nCnoB3oBaHem BaWero KOHnHHepe, npOHTaTe, NOXaNyHCTa, BHMaTeNbHO daHHoe pyKOBOcTBO nO 3KcNpyatauMn coxpaHte er oIra6paueHn 3a cnpaBkAmn B byUeM.

3TOT annapat npedycmpten nIHCIOB3OBAHn OIbTHbIM I OObyHHbIM NepcoHaIOM B Mara3HNax, B JERKON PpOMblJeHHOCHTN CENbCKOM X03rHCTBE, INI DnI KOMMEpeCKOro pPmHeHn HnpoPeCCHOHaJIAM.

DaHHoe yctpoictBO He npedha3aeho K 3KcNlIyataunn Iuamnn (BkIIOua deTe) C ORpaHneHHbIMN fN3Mueckmm, CEHCOPbIMN NmymCTBEHNbIMN BO3MOXHOCTAMn, a paBHO n TEMn, y KORO HET COOTBETCTBYOe OOnbTa n 3HaHm. TaKe IIna dONyCKaOTCR K 3KcNlIyataunn YCTPOCTBA TObko NOd Ha6JIIODeHEm m nn pyKOBoDCTBOM Iuca, HecyuJeO OTBETCTBeHHOCtB 3 ax 6e30NaCHOCTb.

3a DeTbMn Heo6xOdm npncmOT BO n36exaHne HpC yCTpoNCTBOM.
