| Ürün Türü | Soğuk Su Fancoil Ünitesi |
| Marka | Daikin |
| Model | FWT02GATNMV1 |
| Duyulur Soğutma Kapasitesi | 1,85 kW |
| Gizli Soğutma Kapasitesi | 0,58 kW |
| Isıtma Kapasitesi | 3,22 kW |
| Elektrik Tüketimi (Soğutma) | 0,031 kW |
| Elektrik Beslemesi | 220-240 V, 50 Hz, Tek Fazlı |
| Önerilen Sigorta | 2 A |
| Ses Seviyesi (Hıza Göre) | 45 / 41 / 36 dB |
| Hava Filtresi | Yıkanabilir, aylık temizlik önerilir |
| Fonksiyonlar | Soğutma, Isıtma, Nem Alma, Havalandırma, Salınım |
| Su Sıcaklığı (Soğuk) | 4-10 °C |
| Su Sıcaklığı (Sıcak) | 35-50 °C |
| Maksimum Su Basıncı | 16 bar |
| Maksimum Kurulum Yüksekliği | 2000 m |
| Soğutucu Tipi | Yok (Soğuk Su) |
| Besleme Kablosu Kesiti | 1,5 mm² (3 iletkenli) |
| LED Göstergeler | Çalışma göstergeleri ve hata kodları |
| Garanti | 10 yıl (Yalnızca Türkiye) |
Sık sorulan sorular - FWT02GATNMV1 DAIKIN
Kullanıcıların soruları hakkında FWT02GATNMV1 DAIKIN
0 soru bu cihaz hakkında. Bildiklerinizi cevaplayın veya kendinizinki sorun.
Bu cihaz hakkında yeni bir soru sor
Cihazınız için talimatları indirin Klima PDF formatında ücretsiz! Kılavuzunuzu bulun FWT02GATNMV1 - DAIKIN ve elektronik cihazınızı yeniden ele alın. Bu sayfada cihazınızın kullanımı için gerekli tüm belgeler yayınlanmaktadır. FWT02GATNMV1 markasının DAIKIN.
KULLANIM KILAVUZU FWT02GATNMV1 DAIKIN
Tüm boyutlar mm olarak verilmistir
Bu el kitabinda, klima unitesi incin guvenli ve iy calisma standardi saglamak incin gerekli kurulum prosedürleri verilmektedir.
Yerel gereksinilmere uyum saglamak icin ozel ayarlama gerekli olabilir.
Klimanizi kullanmadan once, lufen bu talimat el kitabini dikkatli bir sekilde okuyun ve ileride basvurmak uzere saklayin.
Bu cihaz, uzman veya egitimli kisiler tarafindan magazalarda, aydinlatma enduistrisinde ve ciftlikderde vya meslekten olmayan kisiler tarafindan ticari amacl olarak kullanilacak sekilde tasaranmistir.
Bucihaz, gvenliklerinden sorumlu bir kimse tarafindan cihazin kullanimyla ilgili nezaret vya talimat saglanmadikca tocuklar dahil dusuk
fiziksl, duyusal veya zihni yetenklere sahip veya deneyimden ve bilgiden yoksun kisilerin kullanimna yonelik degildir.
Cihazla oynamadiklarinin garantiye alinmasi incocuklar gozetim alta bulundurulmaldir.
GÜVENLIK ÖNLEMLERİ
UYARI DIKKAT
- Kurulum ve bakim ilemleri, yerel kurllari ve yetmelikleri bilen, bu turb icahlar konusunda tecrubesi alan kalifiye kisiler tarafindan yapilmaldir.
- Sahadaki tum elektrik tesisati, ulusal kablolama yönetmeliklerine uygun bir sekilde yapilmaldir.
- Elektrik tesisat semasina gore kablolari cekmeye baglamadan once üntenin voltaj degerinin, istim degerleri plakasindaki degerle ayni olduguna emin olunuz.
- Yaltim yetersizliginin neden olabilecegi olasi tehlikerleri onlemek icin unite TOPRAKLANMALIDIR.
- Hicbir elektrik kablosu, sogutucu borularina veya fan motorlartin hareketli kisimilarna temas etmemelidir.
- Uniteyi kurmadan veya uniteye bakim yapmadan once üntenin KAPALI duruma getirildigiinden emin olunuz.
- Klimaya bakim yapmadan once üntenin kablosunu ana elektrik sebekesinden Çiçariniz.
Guc acik durumdayken guc kablosunu CEKMEYIN. Bu, yangin tehlikesyle sonuclanabilen ciddi elektik carpmarina neden olabilir. - Parazitli resimleri ve paraziti onlemek icin, ic ve dis unitleri, guc kablosu ve nakil tertibatı TV'lerden ve radyolardan en az 1m uzakta tutun. {Elektrik dalgalarin Tür ve kaynagina bagl olarak, parazit 1m'den daha fazla uzakliktan bile duyulabilir}.
Lütfen kurulum yaparken asağidaki onemli noktalara dikkat edin.
Tahliye borularinin dokru baglandigindan emin olun.
Tahliye borulari dizgün baglanmazsa, su sizintisina neden olabilir ve esyasini islatir.
- Bakim veya kurulumdan sonra ünite panelinin kapatildigindan emin olun.
Emniyete alinmamis paneller unitenin gurultulu calismasina neden olur.
- Keskin kenarlar ve bobin yüeyleri yaralanma tehlikesinin olabileceşi yerlerdir.
Bu yerlere temas etmekten kaçınin.
Guc kaynagni kapatmadan once, unitenin siknti cikarmasini onlemek icin uzaktan kumandanin ON/OFF anahtarini "OFF konumuna getirin. Bu yapilmazsa, elektrik yeniden geldiginde unitenin fanlar otomatik olarak calismaya baslar ve bu durum bakim personeli veya kullaniciya karstehlike olusturur.
- Uniteleri kapi yoluna veya yakinina kurmayin.
Klima unitesine cok yakinda isitma ayigitlar calistirmayin veya mineral yag, yag buhari ya da istimi bulunan odalarda kullanmayin, asiri isi veya kimyasal reaksiyon plastik kartin erimesine veya deforme olmasina neden olabilir.
- Unite, mutfakta kullanildiginda unun unite tarafindan emilmesini onleyin.
- Bu unite, sogutma yaqi buharini veya demir tozunun ya da voltaj dalgalanmalarin cok oldugu yerlerde imalathane icin uygun degildir.
- Uniteyi, kaplica veya yag rafineri tesisi gibi sülf für gazinn bulundugu alanlara kurmayin.
- Dis mekan unitesinin kabolarinin renkleriile ic mekan unitesinin terminal renklerinin ayin oldugundan emin olunuz.
- ONELMI: KLIMA UNITESINI CAMAŞIR YIKANAN BIR ODAYA KURMAYIN.
Gelen guc kaynaginda ekli veya kivnilmis kablorakullanmayin.
- Ekipman potansiyel olarak patlayici olan bir ortamda kullanilmak uzere tasaranlamamistr.
UYARI
Atim sartlari
Klima cihazinizin uzerinde bu simge yer almaktadir. Bu, elektrikli ve elektronik urunlerin, ayristirilmamis ev atiklar ile karstirilmayacağini ifade etmektedir.
Sistemi kendi basiniza dokmeye kalkismayiniz: Klimanin dokulmesi ile sogutuc, yag ve diger parcalarla ilgili islemler; yerel ve ulusal duzyde ilgili yasalara uygun bir sekilde, kalifiye bir montaj elemani tarafindan gereklestreilmidir.
Klimalarin yeniden kullanilmasi, geri donusturulmesi ve geri kazanim islemleri, bu konuda uzmanliga sahip ozel bir tesiste yapilmaldir. Bu urunun gerektigi gibi elden cikarilmasin iaglayarak, cevre ve insan sagligi acisindan olasi olumsuz sonumlari onlemeye yardimci olacaksiniz. Bu konuda daha fazla bilgi edinemek icin luffen kurulum yetkilisine vya yerel yetkililere danisin.
Bataryalar, uzaktan kumandadan cikarildiktan sonra, yerel ve ulusal duzeyde ilgili yasalara uygun olarak, ayr bir sekilde elden cikarilmaldir.

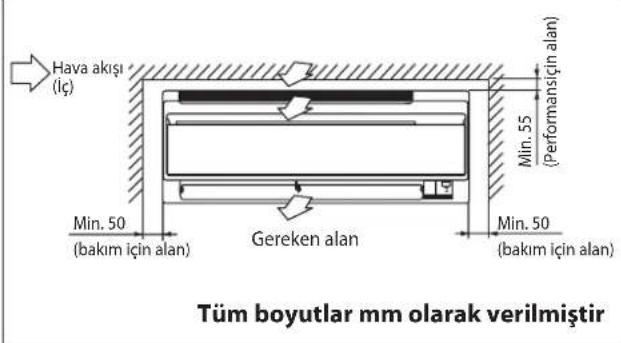

Ic unite oyle kurulmaldir ki, uniteden cikan soguk hava ile donen sicak hava ic ie gejmemelir. Lutfen kurulum sirasinda sekilde gosterilen mesafeleri muhafaza ediniz. Ic unite,ogrudan gune 1igina maruz kalacagi bir noktaya yerlestirilmemelir. Ayrica unitenin yeri, borular ve drenaj icin uygun olmali, kapilardan ve pencerelerden uzakta olmalir.
! DIKKAT
Uniteyi rakimin 2000m ustunde oldugu yerlerde kurmayin.
Hava Cikisi
Pompanin hasar gormesini onlemek icin, havalandirma unitesine bobin ve tum su hatlari havalandirilncaya kadar energi verilmemelidir.
Havalandirma Deligi kasa icinde bulunur. Havalandirma sirasinda kasayi cikarin ve hortumu havalandirma deligine baglayin.
DIKKAT
Havalandirma islemisirasinda kontrl kutusuna sudamladigiindan emin olun.
Su borulari, farkli yollarla uniteye yonlendirilebilir (unitenin arkasindan, soldan veya sagdan). Bunun icin unitenin govdesinde acilmis delikler kullanilabilir (sekle bakiniz). Borularin deliklerle hizalanmasi icin borulari dikkatlice bukunuz. Borulari yandan ve alttanGPCirken alttan tutun ve ardindan istenen yone gore konumlandirin (sekle bakiniz). Yogunlasma drenaj hortumu borulara bantlanabilir.
Borularin sag yandan, sag arkadan ve sag alttan geçirilmesi

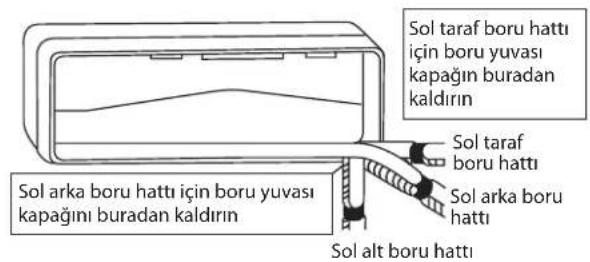

Borularin sol yandan, sol arkadan veya sol alttan geçirilmesi
Montaj Levhasinin Monte Edilmesi
Duvarin, unitenin aigriligini kaldiracak kadar kuvvetli olduguna emin olunuz. Aksi halde duvarin; levhalarla, kirislerle veya sutunlarla desteklenmesi gerekir.
Yatay montajisin seviye olcum cihazikullanineveFWT02/03/04 icin 5, FWT05/06 icinse 7 vidayla sabitleyin.
Unitenin arkasindan boru cikacaksa, di duvara biraz daha asagi bir noktada (sekle bakiniz), konik matkap ucuyla 65mm capinda bir delik deliniz.
FWT02/03/04
FWT05/06

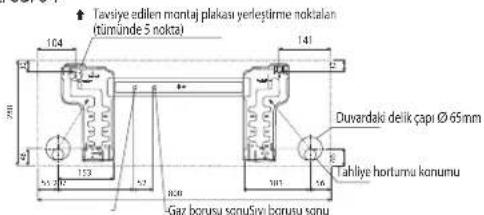

Tavsiye Edilen Montaj Plakasi yerleşirme noktaları ve Boyutlar
FWT02/03/04
Tum boyutlar mm olarak verilmistir

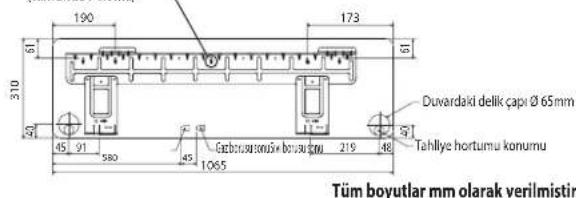

FWT05/06
Tavslje edlen montaj plakasi yerlestimne noktan (tumunde 7 noka)
Konik Matkap Ucuyla Açilmış Delik
Ic Unitenin Montaj Plakasina Monte Edilmesi
Ic unitenin, montaj levhasinin ust kismina oturtunuz (Ic unitenin arkasinda, ust tarafta yer alan iki kancayi, montaj levhasinin ust ucuna takin).Uniteyi sola ve saga oynatarak, kancelarin kurulum levhasina gerektigi gibi oturduguna emin olunuz.
Ic Unite Nasil Takilir
Alt cergevenin tirnaklarini montaj plakasin takin.

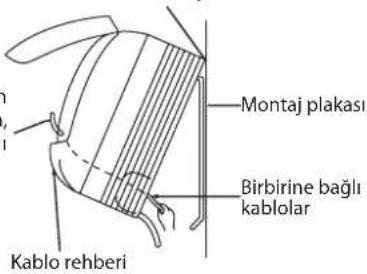

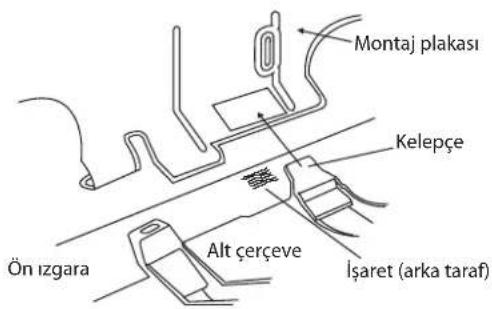

Ic Unite Nasil Cikarilir
Tirnaklari serbest birakmak icin isaretli alani yukari ittirin (on izgaranin alt kisminda).
Birbirine bagli kablolarin
uclarini onceden soyarken,
kablolarin sag uclarini
yalitim bandiyla baglayin.
üntinen kancasini buraya asin.
Su Drenaj Borusu
Ic mekan drenaj borusu, suyun dizgün bir sekilde tahiye edilmesi icin, diz bir sekilde aagya inmelidir. Suyun sizmasina neden olabilecek durumlardan kaçıniniz.
Su Drenaji
Dogru Yanlis
Yanlis Yanlis
DIKKAT
Uniteyi, ic ve di mekan icin 2000m uzerinde yukseklique kurmayin.
Su Tesisati Baglantisi
Ic unitede su cikisi ve girisi vidali baglanti vardir. Hava temizlemse saglayan su cikisi ana borusuna takilan bir hava tahiye cihazi mecvuttur.
Sogutulmug suyu devre di kalmasi ya da atlayarak dolasmasi iin 3 yollu vanaya ihtiya duyulur.
Alan tesisati icin siyah celik boru, PVC boru ve bakir boru onerilir.
Yogunlasmayi onlemek icin tum boru ve baglanti tipleri poliretanla (ARMAFLEX tipi ya da esdegeri) yalitImaldir.
Kurulumda kirli ya da hasarli boru ve baglanti kullanmayin.
Kapasiteyi ve hizmet kolayiligi artirmak icin sistemde surgulu vana, dengeleme vanasi, 2 yollu veya 3 yollu valf, filtré, suzgeç, vb. gibi bazı ana baglanti parçalarinin olması gerekir.
ELEKTRIK TESISAT BAGLANTILARI
Kontrol panosuna olan kablo baglantisi ilgili terminal kutusu uzerindeki kablo semasinda gosterilmektedir.
Standart kontrl panosu bir adet VALF baglanti teli ve bir adet ISI baglanti teli ile birlikte gelmektedir. Sistem asagida listelenen baglanti teli seimine gore yapilandirilmalidir:
| ISI böglanti teli | VALF böglanti teli | |
| Soğutma Modu ve Valf Uygulaması | x | ✓ |
| Soğutma Modu ve Valfsiz Uygulama | x | x |
| Isi Pompasi modu ve Valf Uygulaması | ✓ | ✓ |
| Isi Pompasi modu ve Valfsiz Uygulama | ✓ | x |
Örnek: Ünite "Isti Pompasi Modu ve Valfsiz Uygulama"yi calistiriyorsa, VALF baglanti telini cikarirken, ISI baglanti telini yerinde birakin.

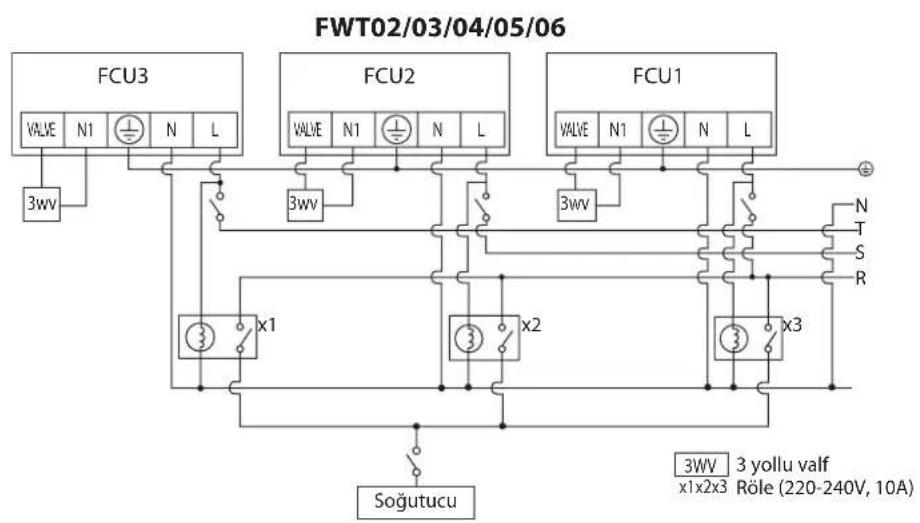

Bu onerilen bir elektrik tesisati baglantisidir. Sogutucu unitesine ve uyulmasi gereken yerel ve ulusal yonetmeliklere转载请行。
ÖNEMLI:
- Bu degerler yalnizca bilgi icindir. Yerel ve/veya ulusal yonetmelik ve duzenlemeleri uygun olarak kontrl edilmeleri ve seilmeleri gerekir. Bunlar ayni zamanda kurulum turüne ve kullanı leticilerin boyutuna tabiidirler.
** Uygun voltaj araligi unitedeki etiket verisinden kontrol edilmelidir.
En az 3mm temas ayirmayla beslme flebekesinde tum kutuplarda baglanti kesilmelidir.
| Modeller FWT02/03/04/05/06 | |
| Voltaj araligi** | 220V - 240V/~/50Hz + ⊕ |
| Besleme kablosu capi* mm2Kondüktörlerinayoşi | 1,53 |
| Tavsiye edilenGPCikmeli sigorta A 2 |
Tum kablolar sikica baglanmaldir.
- Butun kablolarin su tesisati ya da fan motorunun herhangi bir hareketli parcasi ile temasi engellenmelidir.
- Belgili tanimlik baglama tel -e dokru belgili tanimlik ev icinde olan birim -meli var olmak mengene ustunde belgili tanimlik tel mengene ayni derecede gostermek icinde belgili tanimlik bicim.
- Enerji kablosu en dufluk gereklilik GPL H07RN-F 'a eflit olmal ve koruyucu bor icerisinde kullanilmalidir.

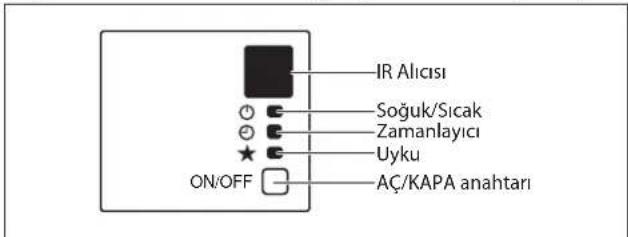

GÖSTERGE LAMBALARI

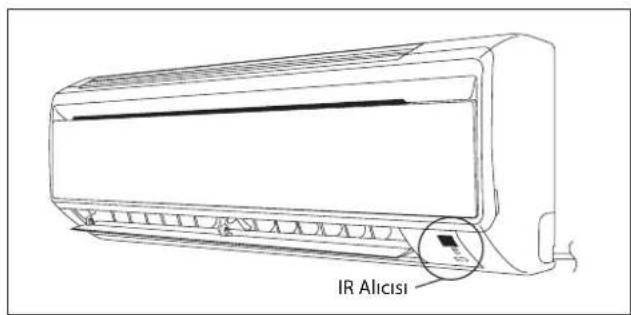

IR Sinyal Alicisi
Kizil ötesi uzaktan kumandayla calisan sinyal verildiginde,
ic unitedeki sinyal alici siyan gonderiminin kabulun doğrulamak icin asagidaki gibi tepki verecektir.
| AÇIKTAN KAPALIYA 1 uzun bip | |
| KAPALIDAN AÇİGA Aşağı pompala/Sogutucu.Since,açık | 2 kılısa bip |
| Düşer 1 kılısa bip |
Sogutma Ünitesi/Isi Pompali Tipler
Asagidaki tabloda, klima unitesinin normal isletim ile aniza durumlarindaki LED gosterreich 1iklar yer almaktadir. LED gosterreich 1iklar, klima unitesinin sag altinda bulunur.
Sogutma Üntesi LED Gösterge lşiklari/lş Pompali Tipler
LED Gösterge İsklari: Soğutma ve lsı Pompali Tip ilen Normal iletim ve Ariza Durumlari
| SOGUTMA/SITMA (YEŞIL/KIRMIZZI) | Normal iletim/Ariza Durumlari Yap;lacad ilelem Hata Kodu | ||||
| ○/● | ○Yesl | Soğutma modu -- | |||
| ○/● | ○Kirmizi | Isitma modu -- | |||
| ○ | ○ | Zamanlayiç ilek -- | |||
| ○ | ○ | Uyku modu ilek -- | |||
| ○ | Fan modu ilek -- | ||||
| ○ | Nem alma modu ilek -- | ||||
| 1 kez | Oda havasi algilayiç ilek tahta ilegik/kısa devre | Bayinizi arayıniz | Yanlipoten E1 | ||
| 2 kez | ileünite serpantin algilayiç ilevresi ilek/kısa devre | Bayinizi arayıniz | Yanlipoten E2 | ||
| 3 kez | Borudaki su ilcaklı iledlük - | Yanlipoten E4 | |||
| 1 kez | Borudaki su ilcaklı ilek+tü - | Yanlipoten E5 | |||
| 6 kez | Donanım hatasi(tact anahtar pinde kırca devre) | Bayinizi arayıniz | Yanlipoten E8 | ||
| 4 kez | ilefanda neri bildirim yok | Bayinizi arayıniz | Yanlipoten E9 | ||
ACIK
O/ACIK veya KAPALI
Yanip Sonne
Nem Alma Modu
- Havadaki nem orani yüksek Oldugunda ünite, nem alma modunda calisabilir.
Düğmesine basin ve seçimini yapın.
Eger oda sicakligi ayarli sicakliktan 2^ / 3,6^ daha yuksekse, ayarli sicaklik ile oda sicakligi arasindaki fark 2^ / 3,6^ degerine dusunceye kadar klima sogutma modunda calisir, bunun ardindan nem alma modunda calismaya gecer. - Eger oda sicakligi ile ayarli sicutlikarasindaki fark 2^ / 3,6^ degerinden azsa, klimaogrudan nem alma modunda calismaya baslar.
- Unite, nem alma modundayken LOW (duşuk) yüzda calisacaktir.
Isitma Modu (sadece 1sipompali tip icin)
- Unite soguk cekiş ayarindayken, ic mekan fani ancak serpantin arzulanan sicutligha ulastiginda calismaya baslayacaktir.
- Fan modu ayari olarak, unite bir kez ON konumuna getirilerek açildüzinda ic mekan fani surekli olarak calisacaktir.
- Ayarli sicutliga ulasildiginda ic unite fani, serpantin yeterli sicutlik saglayamayacak sicutligia gelene kadar calisacctktir.
Hava Akisi Kontrolü
Daha etkili bir hava akisi saglamak icin, manuel olarak hava cikis izgarasini sola vya saga ayarlayabilirsiniz.
- Soğutma modu ile nem alma modunda, hava Çıkıs panjurunu asaqi bakacad sekilde uzun sure tutmayıniz. Eger bu sekilde calistirmaya devam ederseniz, panjur üzerinde)yogunlasmola olusabilir ve su damlamaya baslayabilitir.
Kanatçık ve Panjur Açilari ile ilgili Notlar
- Ortalamasa sogutma kapasitesi YUKSEK fan hizinda verilir.
- Unite ORTA (MEDIUM) ve DUSUK (LOW) fan hizinda calistiginda sogutma kapasitesi dusuktur.

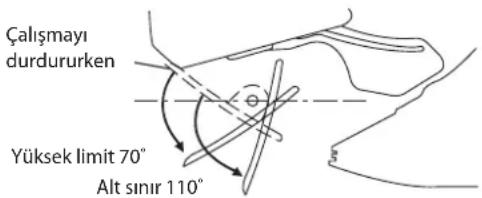

Kanatlar ve Panjur Açilari Notlari
" SALINIM dugmesi" basildiginda, kanatlarin salinim araligi calisma moduna gore degisir. (bkz. sekil).
DIIKKAT
- Kanatlarin açisini ayarlamak icin her zaman bir uzaktan kumanda kullanin. Salinim yaparken elle güç kullanarak hareket etirmeye calisirsaniz, mekanizma kınlabilir.
- Panjurlari ayarlarken dikkatli olun. Hava Çişi icinde, bir fan yüksek hizda donmektedir.
SOGUK, KURU ve FAN modunda
SICAK moddaSICAK modda
CALISMA ARALIGI
Calistirma Sinirli:
Isi taiyici: Su
Su sicakligi: 4-10°C Sogutma, 35-50°C Isitma
Hava sicakligi: (aagidaki gibi)
Sogutma Modu
| Sıçakkı Ts °C/°F Th °C/°F | ||
| Asgari ic mekan sıçakkı 19,0 / | 66,2 14,0 / 57,2 | |
| Azami ic mekan sıçakkı 32,0 / | 89,6 23,0 / 73,4 |
Isitmamodu
| Sıçakkı Ts °C/°F Th °C/°F | ||
| Asgari ic mekan sıçakkı 15,0 / | 59,0 - | |
| Azami ic mekan sıçakkı 27,0 / | 80,6 - |
Ts: Kuru termometre sicakligi. Th: Islak termometre sicakligi.
HAVA FILTRESI
1. On paneli化进程.
- Paneli ana unitedeki boşluklardan tutun (sag ve sol taraşarda iki aralık) ve durana kadar yukari kaldirin.
2. Hava Filtrelerini disari cekin.
Her hava filtrresinin ortasindaki sekmeyi hafifce yukari ittirin, sonra asagi geri cekin.
3. Her Filtreyi temizleyin veya degistirin.
- Filtreyi su ile temizlerken bükmeyin.
4. Hava Fitresini eskisi gibi yerine yerleştin ve on paneli kapatin.
- Filtrelerin tırnaklarini on panelin yuvaları yerleştinir. On paneli yapaçakapayin ve paneli 3 noktadan ittirin. (her iki tarafa 1'er tane ve ortada 1 tane.)
- Hava filtresi yatay konumda simetrik bir sekle sahiptrir.
SERVIS VE BAKIM
Bu not sadece Turkiye icinGPCerlidir: Urunlerimizin kullanim omru 10 yildir.
| Servis Parçaları Bakım Prosedürleri | |
| iç ünite hava filtresi | 1. Filtreye:yapışmatic alan,tozlari bir elektrikli,süpürge,yardımlıla,veya,ilik,suda (40°C/104°F,sıçakkınl-altında),nötrbir temizlik,deterjani ile,yıkayaraktemizleyiniz. 2. Filtreyi,iyice durulayın ve,iuniteye,takmadan,once kurutun. 3. Filtreyi temizlemek,içın benzin,ucucu,maddeler vaya,kimyasallar kullanmayın. |
| iç mekan,iunitesi | 1.Izgara,yea panel,izerindeki,kirleri,yea,tozu,ilik,su(40°C/104°F,sıçakkınl,altında)ve,nötrbir temizlik,deterjania,batırilmı,sumusakbir bezilesilerektemizleyiniz. 2. iç,iuniteyi temizlemek,içın benzin,ucucu,maddeler vya,kimyasallar kullanmayıniz. |
DIKKAT
Herhangi bir boru aritma temizleyicisin plastik kismla dogrudan temas etmesini onleyin. Bu durum plastik kismin kimyasal tepkime sonucunda seklinin bozulmasina neden olabilir.

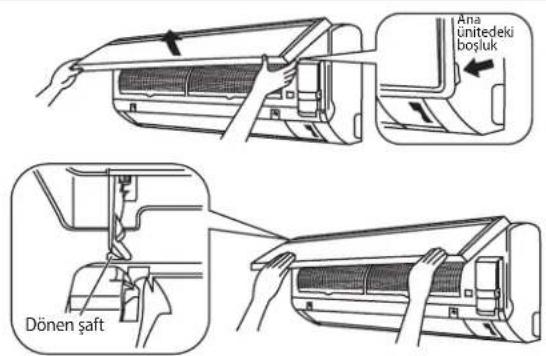

1. On paneliacin.
- Paneli ana unitedeki boşluklardan tutun (sag ve sol tarafta iki aralık) ve durana kadar yukari kaldırın.
2. On paneli cikarin.
- On paneli yukari dokru ileri kaldirirken, saga dokru kaydirin ve on tarafa dokru cekin. Domen sol saft ickar. Domen safti sola dokru dondurun ve ickarmak icin on tarafa cekin.

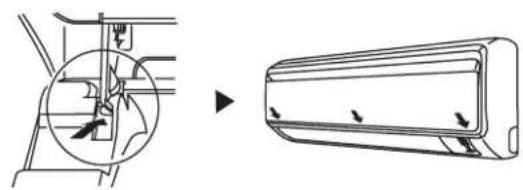

3. On paneli takin.
- On panelin sag ve sol donen saftlarini dislilerle eslestirin ve sonuna kadar iceri ittirin.
- On paneli nazikse kapatin. (Her iki ucu ve ortakismi on panele ittirin.)
DIKKAT
- Ic unitenin metal parcalarina dokunmayin. Yaralanmaya sebeb olabilir.
- On paneli takarken veya Çiçanirken, Düşmesini engellemek icin paneli elle sikca destekleyin.
- Temizlik icin, 40^ ustundeki sicak sulari, benzin, gazolin, tiner, vya diger uçucu yağlari, parlatici bileşimleri, ovalama fircalarini ve diger el malzemelerini kullanmayin.
- Temizlikten sonra, on panelin tamamen sabit oldugundan emin olun.
Unite Uzun bir Säre Kullanilmayacagi Zaman
Uniteyi asagidaki ayarda 2 saat boyunca calistiriniz.
Calisma modu:sogutma Sicaklik: 30^ / 86^
Elektrik kablosunu cikariniz.
Eger ünten bagımsiz bir elektrik devresinden besleniyorsa, üniteyi devreden cikariniz.
Uzaktan kumandanin pillerini cikariniz.
SORUN GIDERMELI
Yedek parçalarla ilgili sorulariniz ici luften yetkili servis ile görüsun. Eger klima unitesinde herhangi bir aniza fark ederseniz, derhal uniteye giden elektrigi kesiniz. Sorun gidermekle ilgili bazı basit ipuçları okumak ici asagidaki aniza durumlari ne igili nedenleri okuyunuz.
| Arıza Nedenler / Eylem | |
| Klima birimi çalışkıyor.1. Elektrik;kesik veya sigortanin değiştirilmesi gerekiyor. - Elektrik kablosu takilidehyil. - Gecikbirme zamanlayüz yanlış ayarlanmş olabilir. - Bütün bu kontrollerden sonra aniza devam ederse,lüften klima montaj elemani ile ileişim kurun. | |
| Hava akmişçok)dşük.2.Hava Filtresi kırli. | - - Kapi yeta pencereler açıkın. - Hava,giriş veçkış kılımları tıkaki. - Sirküle edilen sicalsık yeterince)yüksekdehyil. |
| Havaçkışindo kötübir koku var.3.Serpantine yapışıncı olabilecek sigaralar,du man parçacıkları,parfüm vs.kokuya neden olabilir. | |
| 4.Uşündenizmibioğluyukartaş,gazıImanaclaretindebyogürden var. | - olur. - Ayrhi sicalsık;cok)dşüktür,sicalsık ayarıntıve üniteyi yüksek fan:hizinda calişirineryz. |
| 5.Klimuman disari su akıyor. | - Üniteyi kapatın ve yetklili servisi;cätigırın. |
Eger ariza devam ederse, luffen yerel bayinizi / servis elemanini cagiriniz.
CE-DECLARATION-CF-CONFORMITY CE-DECLARATION-DE-CONFORMIDAD CE-DECLARATION-DE-CONFORMIDADE CE-ERKLERING OM-SAMSVAR CE-ZJAVA O-USKLDENOSTI CE-ZJAVA O SKLADNOSTI CE-ATITIKTIES-DEKLARACJA CE-KONFORMITÄSERKLARUNG CE-DICHARIAZIONE-DI-CONFORMITA CE-ILMOITUS-YHDENMUKAISUDESTA CE-MEGFELELOSEGI-NYILATKOZAT CE-VASTAVUSDEKLARATSOON CE-ATBILSTAS-DEKLARACJA CE-DEKLARACJA-GODNOSCI CE-DEKLARACJA-3A-CbLOTBTCTBVE CE-VHYLASENI-BEDHYDCE-UYUMLULUK-BEYANI
DAIKIN MALAYSIA SDN. BHD.
01 Gb declans under se sone responsibility thal the air conditioning mode in which this declaration realies:
02 (D) erdfur auf sie allene Verhormung das die Modele der klimagerieufe for die die Erding bestimmt ist:
03 F declans sous sa ple asre responsablque que les appeal de air conditione vises par la prinante declaration.
04 Nekveklaar hier o epige exsueve veramworde jihed dat de aconditioning units wae wape de verikung betinking heftt
05 (E) declans baj u nica responzability da que modems de dire acconditioe a los cules raca hrefina la declaracion:
06 T declans sotu sua responsablne ce condiztoriat modelo a cui e rifiella esta dichiarazione:
07 Gb Elnse: pao cemcng, c, onn on to piaiivai kujcpckmncovocauw oua cmoa woppca npopcoa enouq
08 (P) declans sotu sua responsablne faque que os modeles de ar condidono a que this declaracion se refer:
FWT02CATNMV1,FWT03CATNMV1,FWT04CATNMV1,FWT05CATNMV1,FWT06CATNMV1, FWT02GATNMV1,FWT03GATNMV1,FWT04GATNMV1,FWT05GATNMV1,FWT06GATNMV1, FWW02L, FWW03L, FWW04L, FWW05L, FWW06L.
01 86 18 mee 2 aee 2a 2 17 eae 2 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17 17
EN60335-2-40
15 Nota
10 under agnase of bestemne me 19cb upostevanj doob
02 gamn den Vssimianer. 11 ang vithmert 25Vssalnneuronee 03 contemnerx ut sioiuties des 12r herhod stbtemmene t 21 cngnnn nnnn H
14 overeenkomsig de cepaligen van: 13 noutalaen mairayksis: 22 lakantis nuostatu, satekiamu.
16 sigluehdas dsosocnes de: 142a dozirn catarwe
16.0eaei a prooessner s: 15 amoe adohmne
07 p rprn w dncqw n 16 kwei a2) 25 berun kgalna uyn clank:
18 30 a. nongnnepea 19 inu uane
1,2 × 3,4
11 NOI
02 Hrww
3 Remarq
1
DAIKIN MALAYSIA SDN. BHD
Lot 60334, Perisaran Bukit Rahman Putra 3, Taman Perindustrian Bukit Rahman Putra
47000 Sungai Buloh, Selangor Darul Ehsan, Malaysia.
