JAM3000 - Autoradio JBL - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil JAM3000 JBL au format PDF.
| Type de produit | Autoradio |
| Marque | JBL |
| Modèle | JAM3000 |
| Alimentation | 9 V – 16 V, courant continu |
| Puissance de sortie RMS | 15 W x 4 (faible distorsion) / 25 W x 4 (forte distorsion) sous 4 ohms |
| Réponse en fréquence | 20 Hz – 20 kHz (±3 dB) |
| Rapport signal sur bruit | >75 dB |
| Bandes de réception | FM (87,5 – 108 MHz selon zone) / AM (530 – 1710 kHz selon zone) |
| Nombre de préréglages | 18 (6 par bande) |
| Bluetooth | Version 5.3, protocoles A2DP 1.3.2, AVRCP 1.5, SPP 1.2 |
| Jumelage Bluetooth | Jusqu'à 5 téléphones, reconnexion automatique du dernier |
| Formats audio USB | WAV, MP3, M4A, WMA |
| Nombre max de fichiers USB | 9999 |
| Fonctions réglages | Volume, graves, aigus, balance, atténuateur, égaliseur (5 modes), loudness, subwoofer |
| Entrée USB | Oui, avec lecture et navigation par dossier |
| Sorties RCA | Oui (subwoofer ou avant/arrière selon configuration) |
| Égaliseur | Arrêt, plat, classique, pop, rock |
| Loudness | Marche/arrêt |
| Subwoofer | Niveau réglable de 0 à 20 (par défaut 12) |
| Zone de réglage tuner | USA, Europe, Japon, Australie |
| Rétroéclairage | Luminosité réglable de 0 à 10 |
| Mise en veille | Volume initial réglable (I-Volume) de 0 à 50 |
| Entretien et nettoyage | Essuyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs. |
| Sécurité | Débrancher la borne négative de la batterie avant toute installation. |
| Dimensions | Standard 1 DIN (environ 178 x 50 x 100 mm) |
FOIRE AUX QUESTIONS - JAM3000 JBL
Questions des utilisateurs sur JAM3000 JBL
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Autoradio au format PDF gratuitement ! Retrouvez votre notice JAM3000 - JBL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil JAM3000 de la marque JBL.
MODE D'EMPLOI JAM3000 JBL
Réglage des stations....8
Préréglages auto / Parcours des préréglages....8
Préréglage manuel / Rappel des préréglages ....8
UTILISATION DU BLUETOOTH 8
Jumelage d'un appareil Bluetooth....8
Sélection des pistes 8
Suspension de la lecture 9
Connexion ou déconnexion d'un appareil....9
UTILISATION DE L'USB 9
Connexion d'un appareil USB 9
Sélection de la lecture / Recherche de fichiers 9
Navigation dans les pistes....9
Suspension de la lecture 9
CARACTÉRISTIQUES TECHNIQUES 9
Attention 10

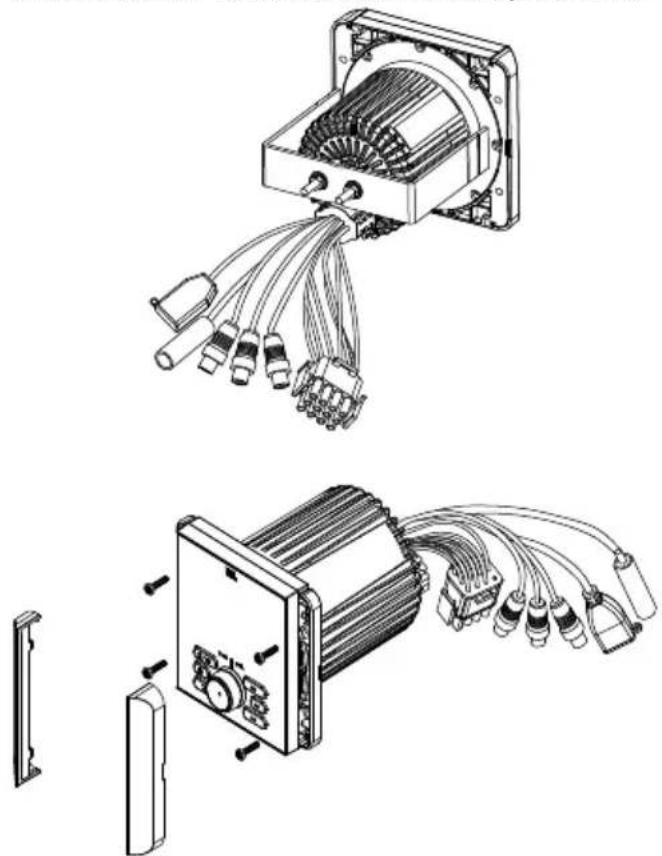

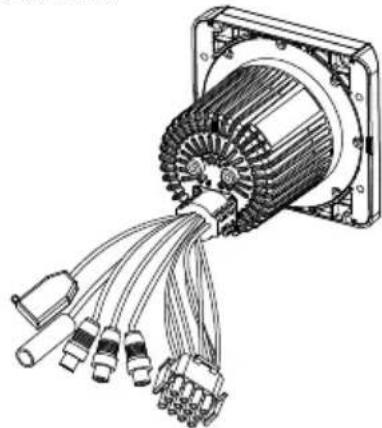

CÂBLAGE DE L'AUTORADIO STÉRÉO
IMPORTANT : Débranchez la borne négative de la batterie (-) du véhicule avant de commencer l'installation.
- Branchez le faisceau du véhicule dans les connecteurs de l'arrière de la stéréo.
Vous pouvez choisir l'une des méthodes de montage ci-dessous :
-
Alimentation / SRC : Appuyez une première fois pour allumer l'appareil. Appuyez pendant plus de 3 secondes pour éteindre l'appareil. L'appareil étant sous tension, appuyez brièvement pour changer de mode dans l'ordre suivant : FM1 → FM2 → AM → BT → USB → FM1.....
-
Configuration : En mode Radio, appuyez brièvement pour rechercher l'écoute des stations préréglées. Appuyez longuement dessus pour mémoriser automatiquement 6 stations dans chaque bande en fonction de la force du signal. Une fois la mémorisation automatique terminée, chaque préréglage est parcouru pendant 6 secondes dans l'ordre. En mode USB, appuyez plusieurs fois dessus pour choisir entre Repeat one (Répéter un), Repeat Folder (Répéter le dossier), Random Folder (Dossier aléatoire), Random all (Aléatoire tous), Intro Scan (Parcours des intros). Appuyez longuement dessus pour la recherche de numéro de piste. Toumez le bouton SEL et appuyez pour régler la valeur du numéro de piste, puis appuyez pendant 2 secondes sur SEL pour confirmer la sélection.
-
Retour : sur la station sélectionné, appuyez dessus pour revenir à l'écran de lecture de source.
-
Volume / Entrée : Tournez le bouton pour augmenter ou diminuer le volume, ou pour mettre en surbrillance les options de menu de commande souhaitées.
Appuyez sur le bouton SEL pour accéder au 1er menu des paramètres, puis appuyez dessus plusieurs fois pour afficher les fonctions dans l'ordre suivant : VOLUME → BASS → TREBLE → BALANCE → FADER → EQ → LOUD → SUBWOOFER → VOLUME.....
Appuyez pendant plus de 2 secondes sur le bouton SEL pour accéder au 2e menu des paramètres, puis appuyez dessus plusieurs fois pour afficher les fonctions dans l'ordre suivant : I-VOLUME → BRIGHTNESS → AREA → BEEP → ABOUT → RESET → I-VOLUME.....
Sur chaque réglage, le niveau peut être commandé en tournant le bouton SEL. Lorsque le dernier réglage est effectué, l'affichage revient automatiquement au mode d'origine après 5 secondes, ou vous pouvez appuyer sur le bouton Retour pour revenir rapidement au mode d'origine.
- SUIVANT : En mode radio, appuyez dessus pour utiliser la recherche manuelle, appuyez plusieurs fois pour régler la fréquence par pas. Appuyez longuement activer la recherche automatique.
En musique BT ou USB, appuyez dessus pour sélectionner la piste suivante.
En mode USB, appuyez longuement pour avancer rapidement.
- LECTURE / PAUSE : En mode Radio, appuyez dessus pour couper la sortie audio.
En musique BT ou USB, appuyez dessus pour suspendre la lecture, appuyez à nouveau dessus pour reprendre la lecture.
En mode USB, appuyez longuement sur le bouton LECTURE/PAUSE pour accéder à la liste des dossiers de fichiers USB.
- PRÉCÉDENT : En mode radio, appuyez dessus pour utiliser la recherche manuelle, appuyez plusieurs fois pour régler la fréquence par pas. Appuyez longuement activer la recherche automatique.
En musique BT ou USB, appuyez dessus pour sélectionner la piste précédente.
En mode USB, appuyez longuement pour reculer rapidement.
Appuyez sur le bouton SEL pour accéder au 1er menu des paramètres, puis appuyez dessus plusieurs fois pour afficher les fonctions dans l'ordre suivant : VOLUME → BASS → TREBLE → BALANCE → FADER → EQ → LOUD → SUBWOOFER → VOLUME.....
1ères options de réglages :
Graves: -7 dB - +7 dB
Aigus: -7 dB - +7 dB
Balance : Gauche 10 - Droite 10 (par défaut : 0)
Atténuateur : Avant 10 – Arrière 10 (par défaut : 0)
Égalisation : OFF, FLAT, CLASSIC, POP, ROCK (arrêt, plat, classique, pop, rock)
Loudness : MARCHE/ARRÊT
Subwoofer : 0 \~ 20 (par défaut 12)
Remarque : avec l'égalisation activée, les graves et les aigus ne sont pas affichés.
Appuyez pendant plus de 2 secondes sur le bouton SEL pour accéder au 2e menu des paramètres, puis appuyez dessus plusieurs fois pour afficher les fonctions dans l'ordre suivant : I-VOLUME → BRIGHTNESS → AREA → BEEP → ABOUT → RESET → I-VOLUME.....
2e options de réglages :
I-Volume : 0 - 50 (par défaut 20)
Volume BT : 0 - 50 (par défaut 30)
Luminosité : 0 - 10 (par défaut 5)
Zone : USA, EUROPE, JAPAN, AUSTRALIA (USA, Europe, Japon, Australie)
Beep : MARCHE/2ND/ARRÊT
Présentation : affichage de la version du logiciel
Reset : OUI/NON (lorsque Reset est affiché, tournez le bouton VOL pour sélectionner OUI, puis appuyez pendant environ 5 secondes sur le bouton SEL pour réinitialiser le système.)
FONCTIONNEMENT DU TUNER FM/AM

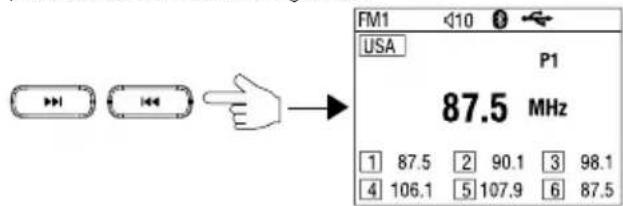

Réglage des stations
- Plusieurs pressions courtes sur le bouton >>| ou |<< pour régler la fréquence pas à pas.
- Appuyez pendant environ 2 secondes sur les boutons >>| ou |<< pour les résultats de recherche automatique de la station précédente ou suivante au signal fort.
Préréglages auto / Parcours des préréglages
- En mode radio, appuyez brièvement sur le bouton de configuration (2), chaque station préréglée est diffusée pendant 6 secondes. À la station préréglée souhaitée, appuyez sur le bouton de retour pour arrêter la recherche.
- Appuyez longuement dessus pour mémoriser automatiquement 6 stations dans chaque bande en fonction de la force du signal. Une fois la mémorisation automatique terminée, chaque préréglage est parcouru pendant 6 secondes dans l'ordre.

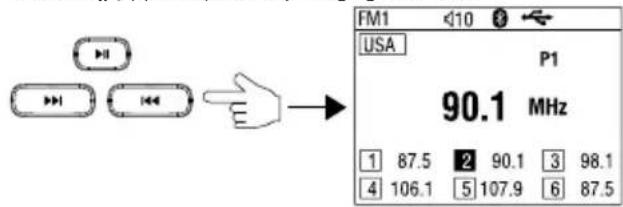

Préréglage manuel / Rappel des préréglages
- Pour mémoriser manuellement un préréglage, syntonisez d'abord manuellement une station, appuyez longuement sur le bouton >>| (6) pour activer le préréglage manuel (le préréglage #1 est maintenant mis en surbrillance), appuyez sur le bouton >>| ou |<< (5/7) pour sélectionner un numéro de préréglage, puis préréglez et appuyez pendant plus de 2 secondes sur le bouton SEL (4) pour enregistrer la fréquence dans ce préréglage.)
- Pour rappeler une station préréglée, appuyez longuement sur le bouton >>| (6) pour activer d'abord le préréglage manuel, puis appuyez sur >>| ou |<< (5/7) pour sélectionner un numéro de préréglage, appuyez brièvement sur le bouton SEL (4) pour rappeler la station de ce préréglage.
- Appuyez sur le bouton Retour (3) ou appuyez longuement sur le bouton >|| (6) pour quitter le préréglage manuel.
UTILISATION DU BLUETOOTH
Jumelage d'un appareil Bluetooth
- Sélectionnez la source Bluetooth sur l'autoradio stéréo.
- Recherchez et sélectionnez « JBL JAM3000 » dans la liste des sources disponibles du menu de jumelage Bluetooth de votre téléphone.

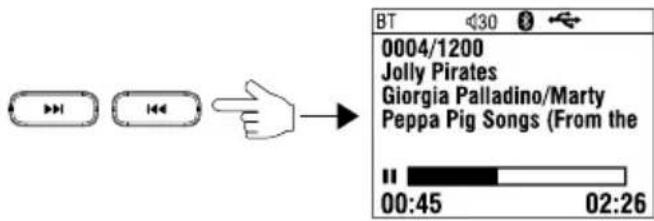

Sélection des pistes
Appuyez sur le bouton >>| ou |<< pour sélectionner la piste suivante ou précédente.
Pendant la lecture d'une piste, vous pouvez la suspendre en appuyant sur le bouton > (6), appuyez à nouveau pour reprendre la lecture.

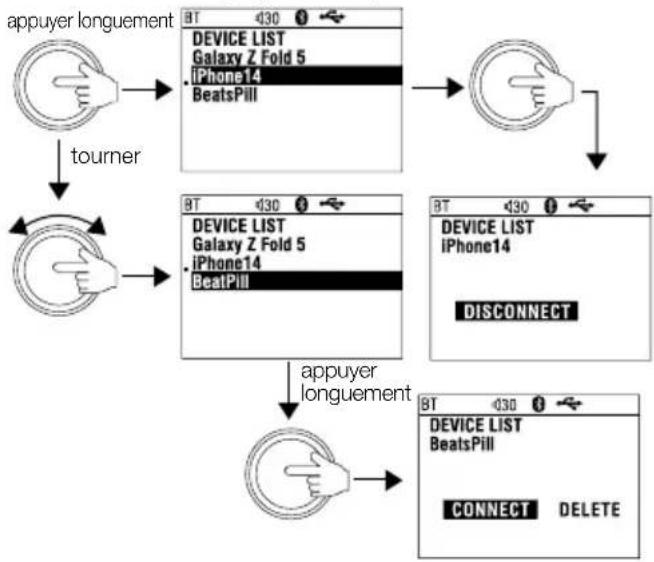

Connexion ou déconnexion d'un appareil
En mode musique BT, appuyez pendant plus de 2 secondes sur le bouton SEL (4), cela affiche la liste des appareils et l'appareil actuellement connecté est mis en surbrillance. Pour déconnecter l'appareil, appuyez pendant 5 secondes sur le bouton SEL.
Pour connecter ou supprimer l'appareil, appuyez longuement sur le bouton SEL pour afficher d'abord la liste des appareils, puis tournez le bouton pour déplacer la mise en surbrillance sur l'appareil souhaité, appuyez à nouveau longuement sur le bouton pour afficher Connect or Delete (Connector ou Supprimer), tournez le bouton et appuyez dessus pour confirmer la sélection.
UTILISATION DE L'USB
Connexion d'un appareil USB
Branchez une clé USB dans la prise USB. La lecture des pistes d l'appareil démarre automatiquement.

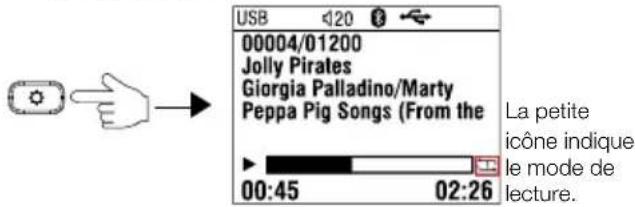

Sélection de la lecture / Recherche de fichiers
- Pendant la lecture sur USB, appuyez plusieurs fois sur le bouton (2) pour choisir entre Repeat one (Répéter un), Repeat Folder (Répéter le dossier), Random Folder (Dossier aléatoire), Random all (Aléatoire tous), Intro Scan (Parcours des intros).
Options du mode lecture :
Répétition :
- ONE (une piste)
- FOLDER (toutes les pistes d'un seul dossier)
Aléatoire :
- ALL (toutes les pistes de l'appareil USB)
- FOLDER (toutes les pistes d'un seul dossier)
INTRO : Lit un bref échantillon du début de chaque morceau de l'appareil USB
- Appuyez longuement dessus pour la recherche de numéro de piste. Tournez le bouton SEL et appuyez pour régler la valeur du numéro de piste, puis appuyez pendant 2 secondes sur SEL pour confirmer la sélection.
FR
Navigation dans les pistes
- Appuyez sur les boutons PPRÉCÉDENT et SUIVANT pour redémarrer la piste en cours, sélectionner une piste précédente ou passer à la piste suivante.
- Appuyez longuement sur les boutons PRÉCÉDENT et SUIVANT pour reculer ou avancer rapidement dans une piste.
Remarque : Si le temps écoulé de la piste en cours de lecture est inférieur à 5 secondes, appuyez sur le bouton Précédent pour sélectionner la piste précédente.
Si le temps écoulé de la piste dépasse 5 secondes, appuyez sur Précédent la première fois pour revenir au début de la piste actuelle puis appuyez à nouveau dans les 5 secondes pour sélectionner la piste précédente.
Suspension de la lecture
- Appuyez sur le bouton LECTURE/PAUSE pour suspendre ou reprendre la lecture d'une piste.
- Appuyez longuement sur le sur le bouton LECTURE/PAUSE pour accéder à la liste des dossiers de fichiers. Tournez le bouton SEL pour trouver le dossier ou fichier souhaité et appuyez pour confirmer la sélection.
CARACTÉRISTIQUES TECHNIQUES
| Bandes du tuner AM / FM | |
| Bande AM pour les États-Unis | 530 – 1710 kHz (pas de 10 kHz) |
| Bande AM pour l'Europe 52 | 2 – 1620 kHz (pas de 9 kHz) |
| Bande AM pour le Japon 52 | 2 – 1629 kHz (pas de 9 kHz) |
| Bande AM pour l'Australie | 531 – 1602 kHz (pas de 9 kHz) |
| Bande FM pour les États-Unis | 87,5 – 107,9 MHz (pas de 0,2 MHz) |
| Bande FM pour l'Europe 87 | ,50 – 108,00 MHz(pas de 0,05 MHz) |
| Bande FM pour le Japon 76 | ,0 – 95,0 MHz (pas de 0,1 MHz) |
| Bande FM pour l'Australie | 87,5 – 108,0 MHz(pas de 0,1 MHz) |
| Nombre de préréglages de stations | 18 |
| Version du Bluetooth 5.3 | |
| Protocole Bluetooth A2DP | 1.3.2 |
| Bluetooth AVRCP 1.5 | |
| Puissance BT max. <10dBm | |
| Bande de fréquences de l'émetteur Bluetooth | 2400MHz - 2483,5 MHz |
| Profil de prise série (SPP) 1.2 | |
| Jumelage sécurisé simple (SSP) | Oui |
| Nombre de téléphones jumelés | 5 |
| Reconnexion auto du Bluetooth | Oui (dernier téléphone jumelé) |
| Formats de fichiers multimédias compatibles | WAV, MP3, M4A, WMA |
| Nombre maximal de fichiers sur un appareil USB | 9999 |
| Puissance de sortie RMS (watts x canaux) sous 4 ohms | Distorsion faible puissance 15 W x 4 |
| Distorsion forte puissance 25 W x 4 | |
| Réponse en fréquence, +/- 3dB | 20 Hz à 20 kHz |
| Rapport signal sur bruit >75 dB | |
| DHT+B sous 2,1 Vrms (sorties RCA) | 1% |
| Tension de service 9 V – 16 V | |
| Intensité au repos <80mA | |
Attention
- Le produit est un composant intégré. Le terminal d'installation du produit doit servir à l'évaluation de la structure du produit, et la température du boîtier métallique ne doit pas être prise en compte. Une fois le produit installé, seul le panneau de contrôle est exposé aux utilisateurs.
INHALTSVERZEICHNIS
VERKABELUNG DER STEREOANLAGE 12
INSTALLATION DER STEREOANLAGE 12
