Marque	Stamos
Modèle	S-LS-16 BASIC
Type de produit	Station de soudage et dessoudage à air chaud
Alimentation	230 V ~ 50 Hz
Puissance totale	720 W
Puissance du fer à souder	75 W
Puissance de la buse à air chaud	550 W
Plage de température du fer à souder	200 °C à 480 °C
Plage de température de la buse à air chaud	100 °C à 480 °C
Précision de température	± 1 °C
Débit d'air max.	28 L/min
Résistance de la panne	< 2 Ω
Température d'utilisation	0 °C à +40 °C
Température de stockage	-20 °C à -80 °C
Fonctions principales	Soudage (brasage) et dessoudage à air chaud, aspiration des fumées intégrée
Affichage	Double écran numérique pour le fer et la buse
Réglages	Température et débit d'air réglables, compensation de température réglable
Sécurité	Arrêt automatique en veille (affichage “---”), protection contre les surchauffes
Entretien et nettoyage	Nettoyer avec un chiffon humide (appareil débranché), changer régulièrement les filtres d'aspiration
Pièces détachées et réparabilité	Pannes, résistances et buses remplaçables par l'utilisateur suivant les instructions
Accessoires inclus	Fer à souder, buse à air chaud, support, éponge, manuel

FOIRE AUX QUESTIONS - S-LS-16 BASIC Stamos

Comment changer l'unité de température de °C à °F ?

Allumez les fonctions soudage et dessoudage (ou une seule). Maintenez enfoncées les touches 13 (augmenter température) et 14 (baisser température) simultanément pendant environ 3 secondes. Le symbole °C ou °F clignote. Utilisez les touches 13 et 14 pour choisir l'unité souhaitée.

Que signifie l'affichage 'S-E' sur l'écran ?

L'affichage 'S-E' indique que le fer à souder n'est pas connecté ou que le capteur de la station pour la fonction dessoudage à air chaud est défectueux. Vérifiez la connexion du fer à souder.

Que faire si l'écran affiche '---' ?

L'affichage '---' signifie que la température de la buse à air chaud est inférieure à 100 °C et que la fonction est en mode veille (STAND BY). Placez la buse dans son support.

Comment régler la compensation de température ?

Allumez les deux fonctions (interrupteurs 5 et 12). Maintenez enfoncées les touches 13 (baisser) et 14 (augmenter) pendant 3 secondes. Les écrans affichent '00'. Utilisez la touche 14 pour régler la compensation du fer, et les touches 14 et 15 pour la buse. Plage de -50 à +50 °C. La station enregistre automatiquement après 5 secondes.

Comment activer l'aspiration des fumées ?

Sur le fer à souder se trouve un tuyau d'aspiration. Appuyez sur l'interrupteur (3) pour l'activer. Réglez la puissance d'aspiration avec le bouton rotatif (1). Changez régulièrement les filtres situés derrière le raccord (16).

Comment changer la panne du fer à souder ?

Assurez-vous que le fer est complètement refroidi. Retirez l'écrou de fixation de la protection de la panne. Remplacez la panne, puis remettez la protection et l'écrou. Ne forcez jamais l'installation.

Comment changer la résistance de la buse à air chaud ?

Attendez que la buse refroidisse. Retirez les vis de la protection, desserrez l'élément de serrage, retirez l'habitacle, puis la résistance. Enrobez la nouvelle résistance de MICA et reconnectez les fils. Remontez dans l'ordre inverse.

Quelles sont les précautions de sécurité importantes ?

Utilisez toujours une prise reliée à la terre. Ne travaillez pas dans un environnement humide. Gardez une distance d'au moins 10 cm des murs. Ne touchez pas les parties chaudes (buse, panne). Éteignez et débranchez l'appareil avant nettoyage. N'ouvrez jamais l'appareil sans l'accord du service client.

Comment nettoyer la station de soudage ?

Débranchez toujours l'appareil. Utilisez un chiffon humide (pas de produits chimiques) pour nettoyer l'extérieur. Nettoyez régulièrement la panne avec une éponge humide ou un agent de brasage pour éviter l'oxydation. Vérifiez et nettoyez la sortie d'air de la buse.

Que faire si l'appareil ne chauffe pas ?

Vérifiez d'abord que l'interrupteur de la fonction (soudage ou dessoudage) est allumé et que l'appareil est branché. Contrôlez que la panne ou la buse est correctement connectée. Si l'écran affiche 'S-E', reportez-vous à la question correspondante. Si le problème persiste, contactez le vendeur avec le numéro de série et une description détaillée du problème.

MODE D'EMPLOI S-LS-16 BASIC Stamos

Consignes de sécurité générales pour l'utilisation d'appareils électriques:

Afin de minimiser les risques de blessures dues au feu ou à choc électrique, veuillez constamment prendre en considération les consignes et indications de sécurité lorsque vous utilisez l'appareil. Veuillez lire soigneusement ces instructions d'emploi et assurez-vous d'avoir trouvé réponse à toutes vos questions avant d'utiliser l'appareil. Conservez soigneusement cette notice à proximité de l'article, pour pouvoir le consulter plus tard en cas de besoin. Utilisez toujours une prise électrique reliée à la terre et avec la bonne tension secteur (v. Guide ou plaque signalétique)! Si vous avez des doutes sur le fait que votre prise soit reliée à la terre, faites-la vérifier par un spécialiste qualifié. N'utilisez jamais un câble électrique défectueux! N'ouvrez pas l'appareil dans un environnement humide, avec des mains humides ou mouillés et veuillez protéger l'appareil des rayonnements directs du soleil. Ne mettez l'appareil en marche que dans un espace protégé, de manière à ce que personne ne marche sur les câbles, ne se prenne les pieds dedans ni ne les abîme. Veillez également a ce que la pièce, dans laquelle se trouve l'appareil, soit suffisamment aérée afin d'éviter une concentration trop importante de chaleur mais aussi pour faciliter le refroidissement de l'appareil. Pensez à toujours débrancher l'appareil avant de le nettoyer, et utilisez un chiffon humide pour le nettoyage. N'utilisez pas de produits de nettoyage et veillez à ce qu'aucun fluide ne s'infiltre dans l'appareil ou ne reste à l'intérieur. L'intérieur de l'appareil ne doit pas être nettoyé / entretenu par l'utilisateur. Confiez l'entretien, le réglage et les réparations à une personne qualifiée. La garantie ne sera plus valable en cas d'interventions de tiers à l'intérieur de l'appareil!

Instructions générales pour l'utilisation de nos appareils:

• Avoir lu le manuel d'utilisation et être au courant de l'utilisation conforme de l'appareil. Conserver soigneusement le manuel. Le mode d'emploi doit être accessible à tout moment sur le lieu d'utilisation de l'appareil.
• Assurez-vous que la pièce soit suffisamment et correctement aérée, Placez l'appareil à une distance minimale de 10 cm des murs ou des autres appareils et assurez-vous que la pièce, dans laquelle vous devez travailler, soit suffisamment aérée.
• Assurez-vous que l'appareil ne soit pas placé à côté de substances inflammables.
• Dans certains cas, lors de la première utilisation, il peut arriver que de la fumée s'échappe des éléments chauffants à l'intérieur de l'appareil. C'est un processus tout à fait normal, l'appareil devra simplement être correctement aéré.
• Certains éléments de l'appareil peuvent devenir extrêmement chauds. Afin d'éviter tout incident, soyez très prudents avec les surfaces et éléments chauds.
• Nettoyez régulièrement l'appareil afin de ne pas laisser la saleté s'y installer durablement.

FICHE TECHNIQUE

Modèle 6132 S-LS-16 | 6133 S-LS-16 Basic
Tension (V) 230~50Hz
Courant nominal (A)	6
Puissance (W)	720
Température extérieure d'utilisation (°C)	0/+40
Température de stockage (°C)	-20/-80
STATION DE SOUDAGE
Plage de température de chauffe (°C)	200-480
Puissance de sortie (W)	75
Résistance thermique	± 1 °C
Résistance de la panne	<2 Ω
BUSE À AIR CHAUD - FONCTION DESSOUDAGE
Plage de température de chauffe (°C)	100-480
Puissance de sortie (W)	550
Resistance thermique	± 1 (°C)
Débit d'air (L/min)	28

20.04.202220.04.2022

FR

FR

DOMAINE D'APPLICATION

L'appareil a été prévu pour:

1. Braser ou dessouder des composants électroniques comme par exemple : SOIC, CHIP, QFP, PLCC, BGA, SMD et bien plus.

2. Rétrécir, sécher de la couleur, éliminer de la matière collante, dégivrer, isolation thermique, fondre du plastique.

Seul l'utilisateur sera tenu comme responsable en cas de dommages causés par un usage non conforme.

COMMENT FONCTIONNE L'APPAREIL - PRINCIPE DE BASE

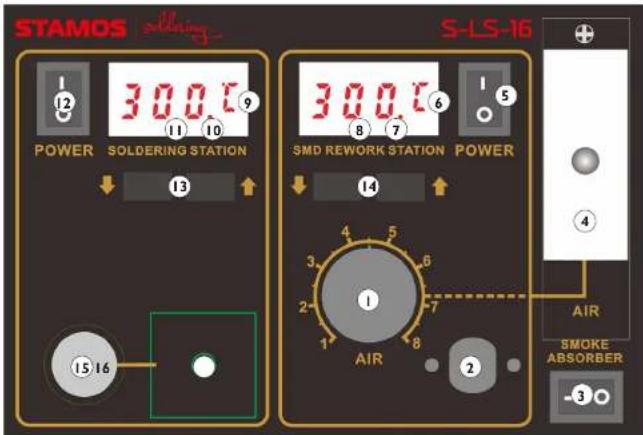

Aperçu du produit:

1. Bouton rotatif pour régler le débit d'air
2. Raccord de la buse à air chaud - fonction dessoudage à air chaud
3. Interrupteur du dispositif d'aspiration des fumées du fer à souder
4. Baromètre (à bille) du débit d'air
5. Interrupteur Marche / Arrêt de la fonction dessoudage à air chaud
6. Unité de température (F ou C) de la fonction de dessoudage à l'air chaud
7. Buse à air chaud - Témoin d'activité
8. Écran d'affichage de la température d'activité de la buse à air chaud
9. Unité de température (F ou C) du fer à souder
10. Témoin d'activité du fer à souder
11. Écran d'affichage de la température d'activité du fer à souder
12. Interrupteur Marche / Arrêt du fer à souder
13. Boutons de réglage de la température du fer à souder
14. Boutons de réglage de la température de la buse à air chaud
15. Prise de raccord pour fer à souder
16. Raccord pour dispositif d'aspiration des fumées.

AVANT LA PREMIÈRE UTILISATION

Vérification après réception de la marchandise

A réception du colis, contrôlez l'intégrité de l'emballage et ouvrez-le. Si l'emballage est endommagé, prenez contact sous 3 jours avec la société de transport ainsi qu'avec votre distributeur et fournissez un maximum d'indications et photos des dégâts. Ne mettez pas le paquet à l'envers! Si le paquet doit être transporté, faites attention à ce qu'il soit stable et tenu à l'horizontale.

Traitement des déchets

Veuillez garder l'emballage de l'appareil (carton, plastique, polystyrène) afin de pouvoir le renvoyer dans les meilleures conditions en cas de besoin.

INSTALLATION DE L'APPAREIL

Emplacement de l'appareil

L'appareil doit être placé sur une surface de travail pouvant supporter le poids de l'appareil. La surface de travail doit être plane, sèche, résister à la chaleur et avoir une hauteur adaptée et ce, dans le but d'avoir des conditions de travail optimales.

Veillez à ce que l'alimentation en courant respecte les valeurs indiquées sur la plaque signalétique.

Après avoir placé l'appareil à l'endroit prévu, retirez la vis située sous l'appareil. Cette vis est signalisée par un symbole rouge. Si l'appareil devait être transporté de nouveau, veuillez réinsérer cette même vis.

UTILISATION DE LA STATION DE SOUDAGE - FONCTION BRASAGE

1. L'appareil doit se trouver sur une surface stable, le fer à souder doit être installé sur son socle.
2. Alimentez la station au moyen du câble d'alimentation, installez la panne de soudure désirée sur le fer à souder.
3. Allumez l'appareil à l'aide de l'interrupteur situé à l'arrière de la station, allumez la fonction soudage / brasage au moyen de l'interrupteur (12); le fer à souder commence alors à chauffer.
4. Réglage de la température: Avec les touches (13), ajustez la température souhaitée. Le témoin d'activité (10) commence alors à briller. Lorsque le fer à souder a atteint la température voulu, le témoin d'activité se met à clignoter en de courts intervalles. Si la température du fer à souder descend, le témoin d'activité arrête de briller.
5. Aspiration des fumées de soudure (dispositif d'aspiration des fumées) : Sur le fer à souder se trouve un tuyau d'aspiration des fumées produites lors du soudage. Vous pouvez activer l'aspiration des fumées en appuyant sur l'interrupteur (3), le réglage de la puissance d'aspiration s'effectue à partir du bouton rotatif (1). Il est recommandé de régulièrement contrôler l'appareil ainsi que de changer les filtres qui se trouvent sur la partie avant de l'appareil, derrière le raccord pour le dispositif d'aspiration des fumées (16). Ce dispositif ne doit être utilisé que pour aspirer la fumée produite pendant le soudage. Détourner l'utilisation de ce dispositif est proscrit.
6. L'appareil peut être équipé, en option, d'une pince de préhension à vide (avec câble et ventouses). Pour travailler avec la pince de préhension à vide, vous devez simplement la monter au même endroit que le dispositif d'aspiration des fumées (16). La puissance d'aspiration peut être réglée avec le bouton rotatif (1).
7. Une fois votre travail terminé, éteignez le fer à souder à l'aide de l'interrupteur (12) et remettez-le dans son support.
8. Si vous n'utilisez pas l'appareil pendant un certain temps, veuillez le débrancher de son alimentation électrique.

UTILISATION DE LA BUSE À AIR CHAUD - FONCTION DE DESSOUDAGE

1. L'appareil doit se trouver sur une surface stable, la buse à air chaud doit être installée sur son socle.
2. Alimentez la station au moyen du câble d'alimentation, installez bec désiré à la buse à air chaud.
3. Allumez l'appareil à l'aide de l'interrupteur situé à l'arrière de la station, allumez la fonction dessoudage à air chaud au moyen de l'interrupteur (3); la buse à air chaud commence alors à chauffer.

FR

FR

1. Réglage de la température: Avec les touches (14), ajustez la température souhaitée. Le témoin d'activité (7) s'illumine alors. Lorsque la buse à air chaud a atteint la température voulue, le témoin d'activité se met à clignoter en de courts intervalles. Si la température du fer à souder descend, le témoin d'activité cesse de s'illuminer.
2. Réglage du débit de l'air: Réglez le débit d'air adapté en utilisant le bouton rotatif de réglage du débit de l'air (1) pendant l'activité. La valeur du débit réglée s'affichera alors sur le baromètre à bille (4).
3. Une fois votre travail terminé, éteignez la buse à air chaud à l'aide de l'interrupteur (5) et remettez-la dans son support.
4. Si vous n'utilisez pas l'appareil pendant un certain temps, veuillez le débrancher de son alimentation électrique.

MODIFICATION DE L'UNITÉ DE TEMPÉRATURE AFFICHÉE (C/F)

Allumez la fonction soudage et la fonction de dessoudage à l'air chaud (ou une seule des deux). Maintenez enfoncé les touches 13 (augmenter la température) et 14 (baisser la température) simultanément pendant env. 3 secondes. Le symbole d'unité de température C- ou F- clignote alors. Avec les touches (13) et (14), choisissez l'unité de température voulue. L'unité choisie s'affiche alors à l'écran.

RÉGLAGE DE LA COMPENSATION DE TEMPÉRATURE POUR FER À SOUDER ET BUSE À AIR CHAUD

Régler la compensation de la température pendant l'utilisation de la station: Lorsque les deux fonctions (brasage / dessoudage) sont allumées (Interrupteur 5 et 12 actionnés), maintenez enfoncé les touches (13

• baisser la température) et (14 - augmenter la température) pendant environ 3 secondes. Les deux écrans affichent alors „00”. Avec la touche (14), vous pouvez régler la valeur de la compensation de température pour le fer à souder. Avec les touches (14) et (15), vous pouvez régler la valeur de la compensation de température de la buse à air chaud. La plage de compensation de température réglable est de -50 jusqu'à
  +50°C. Une fois les valeurs désirées réglées dans la station, l'appareil enregistre les valeurs entrées et se remet automatiquement en mode de fonctionnement standard après 5 secondes.

REMARQUES GÉNÉRALES

1. Si l'écran affiche „---“, cela signifie que la température de sortie est inférieure à 100 °C et que la fonction dessoudage à l'air chaud est en mode „STAND BY“ (veille). La buse à air chaud doit, dans ce cas, se trouver dans son support.
2. Si l'écran affiche „S-E“, cela signifie que le fer à souder n'est pas raccordé mais il se peut également que le senseur de la station, concernant la fonction dessoudage à air chaud, soit défectueux.
3. Lors de l'allumage de la station, les deux outils de brasage doivent se trouver dans leur support respectif.
4. Il est capital de s'assurer que la sortie d'air de la station, concernant la fonction de dessoudage à l'air chaud, soit propre et qu'aucun bouchon ou autre corps n'obstruent la sortie de la buse.
5. Lors de l'utilisation de buses plus petites, veuillez prendre en considération que le débit d'air correspond à la buse raccordée et que, afin d'éviter d'endommager la fonction de dessoudage à air chaud de la station, veillez à ce que le débit d'air ainsi que la température ne soient ni trop importants, ni en activité trop longtemps.
6. Selon les attentes de l'utilisateur, les différents réglages possibles du flux de l'air peuvent provoquer de légères différences de température effective. La distance minimale entre le bec de la buse à air chaud et la pièce d'ouvrage est de 2mm.
7. Assurez-vous que la pièce, dans laquelle la station est utilisée, soit bien aérée. Cela permet également de garantir une évacuation suffisante de la chaleur.

CONSIGNES DE SÉCURITÉ

1. Les becs et embouts ne doivent pas être installés en les forçant. Pour cela, n'utilisez pas de pince ou de brucelles.
2. Ne remplacez les becs et embouts que lorsque ceux-ci sont complètement refroidis.
3. Il est proscrit de placer l'apparell à côté de gaz facilement inflammables voire autres substances ou composants semblables. L'air sortant de la buse à air chaud et de la station de soudage est très chaud. Il est proscrit de toucher cette partie au même titre que de l'orienter sur votre corps ou visage car cela pourrait provoquer de graves brûlures.
4. Après une longue utilisation de la fonction de dessoudage à air chaud, il se peut que de la poussière s'accumule à sa sortie. Celle-ci doit être régulièrement éliminée afin de ne pas nuire à la perméabilité de l'air.
5. Une température trop élevée du fer à souder est susceptible d'endommager et de nuire aux fonctionnalités de ses embouts.
6. La panne de soudure doit régulièrement être nettoyée au moyen d'une éponge ou avec un agent de brasage afin d'éviter que la panne ne s'oxyde.

CHANGEMENT DE LA RÉSISTANCE DE LA BUSE À AIR CHAUD

I. Structure de la buse à air chaud
2. Élément de serrage
3. Résistance
4. Isolation de la résistance
5. Conduite d'air
6. Bec

Avant de changer la résistance, assurez-vous que la buse à air chaud soit totalement refroidie.

Retirez les vis de la protection de la buse à air chaud.

Desserrez l'élément de serrage (2) et retirez l'habitacle de la buse.

Retirez prudemment le ventilateur et les vis, qui relient la protection de la résistance à la conduite d'air.

Séparez la résistance de sa protection (faites attention à sa connexion avec la conduite d'air).

Extraire la résistance de sa protection sans endommager la conduite d'air.

Enrober la nouvelle résistance de MICA et insérez-la dans sa protection à l'endroit où se trouvait l'ancienne.

Connectez les fils de la résistance là où ils étaient connectés à l'origine.

Remontez ensuite la buse, pièce par pièce et à l'inverse des étapes de démontage.

CHANGEMENT DE LA RÉSISTANCE ET DE LA PANNE DE SOUDURE

I. Écrou de fixation de la panne de soudure
2. Habitacle de la panne
3. Panne de soudure
4. Écrou de fixation avec câble conducteur
5. Ressort
6. Résistance
7. Plaque de câblage
8. Poignée

CHANGEMENT DE LA PANNE ET DE LA RÉSISTANCE ASSUREZ-VOUS QUE LE FER À SOUDER SOIT ENTIÈREMENT REFROIDI.

1. Changement de la panne: Retirez l'écrou de fixation qui sécurise la protection de la panne pour pouvoir retirer cette même protection. Remplacez la panne par une nouvelle puis remettez en place la protection ainsi que l'écrou de fixation.
2. Changement de la résistance: Pour commencer, retirez l'écrou qui maintient la protection de la panne et retirez ensuite cette protection. Retirez la monture, qui sécurise la résistance (4), et prélevez la résistance (6) avec précaution tout en échangeant également la plaque de câblage. En procédant au changement de composants, faites attention à la manière dont les câbles sont connectés.

NETTOYAGE STANDARD

Remarques

Ne jamais asperger l'appareil. Lors du nettoyage, n'utilisez pas de brosses ou ustensiles capables d'endommager l'appareil.

• Avant de commencer le nettoyage, veuillez déconnecter l'appareil de son alimentation électrique.

EXAMEN RÉGULIER DE L'APPAREIL

Contrôlez régulièrement le bon état des différents éléments de l'appareil. Si cela devait être le cas, l'appareil ne peut plus être utilise. Si un élément devait être abîme, contactez le vendeur afin de trouver une solution.

Que faire en cas de problème?

Prenez contact avec votre vendeur et préparez les éléments suivants:

• Vos numeros de série et de facture (que vous trouverez sur la plaque signalétique)
• Une photo de l'élément endommagé (si tel est le cas)
• Plus vos descriptions seront précises, plus votre conseiller sera en mesure de comprendre le problème et de vous aider à le résoudre. Les formulations trop générales comme p. ex. „l'appareil ne chauffe pas“ peuvent conduire à des malentendus (l'appareil ne chauffe pas du tout? pas assez?) Les causes des défauts peuvent en effet être différentes selon le problème!
• Indiquez toujours l'état / le fonctionnement ou non des voyants lumineux afin de faciliter le diagnostic: Plus détaillées seront vos indications, plus rapidement nous pourrons vous aider!

ATTENTION: N'ouvrez jamais l'appareil sans l'accord du service client. Cela peut porter atteinte à votre droit à la garantie !
