INSTRUKCJA OBSŁUGI S-LS-16 BASIC Stamos

Ogólne zalecenia odnośnie bezpieczeństwa podczas użytkowania urządzeń elektrycznych: W celu zminimalizowania ryzyka obrażeń na skutek działania ognia lub porażenia prądem prosimy Państwa o stałe przestrzeganie kilku podstawowych zasad bezpieczeństwa podczas użytkowania urządzenia. Prosimy o staranne przeczytanie niniejszej instrukcji użytkowania i upewnienie się, że należąli Państwo odpowiedzi na wszystkie pytania dotyczące tego urządzenia. Prosimy o staranne przechowywanie niniejszej instrukcji użytkowania w pobliżu produktu, aby w razle pojawienia się pycan można było do niej jeszcze raz powrócić również w poźniejszym czasie. Prosimy zawsze stosować uziemione przyłącze prądu z prawidlowym napięciem sieciowym (patrz instrukcja lub tabliczka znamionowa!) W razle wątpliwości w odniesieniu do tego, czy przyłącze jest uziemione, prosimy zlecić sprawdzenie tego wykwalifikowanemu specjaliscie. Nigdy nie należy stosować niesprawnego kabla zasliania! Urządzenia nie należy otwierać w wilgotnym lub mokrym miejscu ani też mokrymi lub wilgotnymi rękoma. Poza tym urządzenie należy chronić przed bezpośrednim promieniowaniem słonecznym. Urządzenie należy użytkować zawszo w bezpiecznym miejscu, tak aby nikt nie mógł nadepnąć na kabel, przewrość się o niego il/łub uszkodziło go. Pred przystapieniem do czyszczenia urządzenia należy wyciągnąć wtyczękę sieciową, a do czyszczenia używać jedynie wilgotnej śiereczki. Należy unikać stosowania środków czyszczących i uważać, aby jakakolwiek ciecz nie dosłaś się do urządzenia il/łub tam nie pozostała. Należy wyłączyć urządzenie natychmlast pa zuwaufeniu nieprawidłowości w sposobie jego funkcjonowania. Pownno się również wyciągnąć wtyczęć z gniażdka ściełowego, gdy urządzenie nie jest używane. Wykonanie prac związanych z konserwacja, wyregulowaniem i naprawą urządzenia należy zlecić wyspecjalizowanemu personelowi. W przypadku napraw dokonywanych przez osoby trzecie gwarancja wygasat!

Ogólne zalecenia odnośnie użytkowania

• Należy sporządzić i udostępić instrukcję eksploatacji i przeszkolić osoby zatrudnione w zakresie zgodnego z przeznaczeniem obchodzenia się. Instrukcja eksploatacji musi być scale dostępna w miejscu eksploatacji urządzenia.
• Należy zapewnić wystarczającą cyrkulację powietrza. W tym celu urządzenie należy ustawić z zachowaniem odstępu powyżej 10cm od ściany lub innych urządzeń oraz zadbać o wystarczającą wencylację w pomieszczeniu, w którym jest ono użytkowane.
• Należy upewnić się, że w pobliżu urządzenia nie znajdują się jakiekołwiek zapalne substancje lub przedmioty.
• W niektórych przypadkach podczas pierwszego użycia z wnętrza urządzenia może wydobywać się dym z elementów grzejnych. Jest to zjawisko całkowicie normalne. Należy zadbać jedynie o odpowiednią wencylację.
• Nlektóre elementy urządzenia mogą się bardzo nagrzewać. W celu uniknięcia obrażeń należy zachować ostrożność podczas dotykania tych powierzchni.
  • Należy regularnie czyścić urządzenie, aby nie dopuścić do trwałego osadzenia się zanieczyszczeń.

Model 6132 S-LS-16 | 6133 S-LS-16 Basic
Napłecie (V) 230 ~50Hz
Prąd znamionowy (A)	6
Moc (W)	720
Temperatura pracy (oC)	0/+40
Temperatura składowania (oC)	-20/-80
STACJA LUTOWNICZA
Zakres temperatury (oC)	200-480
Moc wyjściowa (W)	75
Stabilność temperatury	± 1 oC
Rezystancja groca	<2 Ω
STACJA HOT AIR
Zakres temperatury (°C)	100-480
Moc wyjściowa (W) 550
Stabilność temperatury	±1(°C)
Prędkość przepływu powietrza (L/min)	28

OBSZAR ZASTOSOWANIA

Urządzenie przeznaczone jest do:

1. Różnego rodzaju lutowania lub rozlutowywania elementów elektronicznych, takie jak: SOIC, CHIP, QFP, PLCC, BGA, SMD, 1tp.

2. Obkurczania, suszenia farb, usuwania klejów, rozmrażania, ocieplania, spawania tworzyw sztucznych.

Odpowiedzialność za wszelkie szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem ponosi użytkownik.

JAK FUNKCJONUJE URZĄDZENIE – PODSTAWOWA ZASADA

Budowa urządzenia:

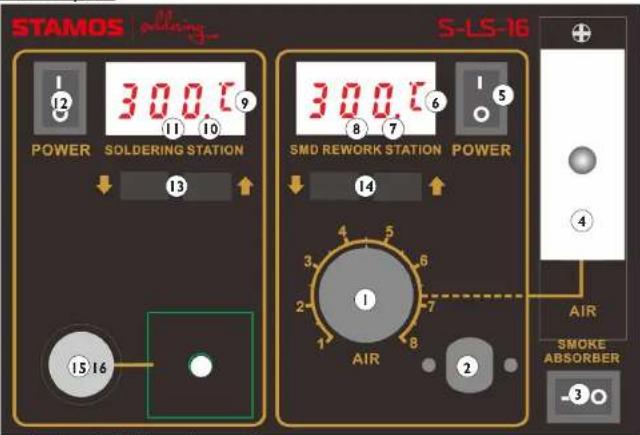

STAMOS 'Rolling POWER SOLDERING STATION 15 16 300.0 9 11 10 13 300.0 6 8 7 SMD REWORK STATION POWER 14 AIR 2 S-MOKE ABSORBER -3 O S-LS-16

1. pokrętło regulacji ilości przepływu powietrza
2. przewód kolby hot air
3. włącznik pochłaniacza dymu przy kolbie lutowniczej
4. kulkowy wskaźnik przepływu powietrza
5. włącznik kolby hot air
6. jednostka temperatury (Farenheit lub Celsjusz) kolby hot air
7. wskaznik pracy kolby hot air
8. wyświetlacz temperatury kolby hot air
9. jednostka temperatury (Farenheit lub Celsjusz) kolby lutowniczej
10. wskaźnik pracy kolby lutowniczej
11. wyświetlacz temperatury kolby lutowniczej
12. włącznik kolby lutowniczej
13. przyciski ustawiania temperatury kolby lutowniczej
14. przyciski ustawiania temperatury kolby hot air
15. gniazdo podłączenia kolby lutowniczej
16. przewód pochłaniacza dymu
    16 17

PRZED PIERWSZYM UŻYCIEM

Kontrola po otrzymaniu towaru.

W momencie otrzymania towaru należy sprawdzić opakowanie pod kątem występowania ewentualnych uszkodzeń i otworzyć je. Jeżeli opakowanie jest uszkodzone prosimy o skontaktowanie się w przeczągu 3 dni z przedsiębiorstwem transportowym lub Państwa dystrybutorem oraz o udokumentowanie uszkodzeń w jak najlepszy sposób. Prosimy nie stawić pełnego opakowania do góry nogamil Jeżeli opakowanie będzie ponownie transportowane prosimy zadbać o to, by było ono przewożone w pozycji poziomej i by było stabilne ustawione..

Utylizacja opakowania

Prosimy o zachowanie elementów opakowania (tektury, plastykowych taśm oraz styropianu), aby w razie konieczności oddania urządzenia do serwisu można go było jak najlepiej ochronić na czas przesyłki!

MONTAŻ URZĄDZENIA

Umiejscowienie urządzenia

Urządzenie powinno się ustawić na powierzchni roboczej, która pod względem wymiarów będzie co najmniej odpowiadała wymiarom urządzenia. W celu umożliwiaenia optymalnej pracy urządzenia powierzchnia robocza powinna być prosta, sucha, mieć odpowiednią wysokość i być odporna na działanie ciepła.

Należy pamiętać o tym, by zasilanie urządzenia energią odpowiadało danym podanym na cabliczce znamionowej!

Po ustawieniu urządzenia w odpowiednim miejscu, należy usunąć wkręt znajdujący się na spodzie urządzenia. Wkręt jest zaznaczony czerwoną farbą. W przypadku potrzeby przetransportowania urządzenia wkręt należy umieścić z powrotem w tym samym miejscu.

OBSŁUGA TYLKO STACJI LUTOWNICZEJ

1. Urządzenie należy umieścić na stabilnym podłożu, kolbę lutowniczą należy umieścić w uchwycie.
2. Podłączyć przewód zasilający urządzenie, zainstalować odpowiednią końcówkę lutowniczą w kolbie.
3. Włączyć urządzenie włącznikiem głównym znajdującym się z tyłu urządzenia, włączyć kolbę lutowniczą włącznikiem (12), kolba zacznie się nagrzewać.
4. Ustawienie temperatury: przyciskami (13) ustawić żądaną temperaturę. Wskaźnik pracy (10) będzie się świecił. Gdy kolba osiągnie żądaną temperaturę wskaźnik będzie szybko migał. W momencie gdy temperatura kolby zacznie się obniżać, wskaźnik wyłączy się.
5. Odysanie dymów lutowniczych: przy kolbie lutowniczje znajduje się rurka służąca do odysania dymów lutowniczych powstających w trakcie pracy. Odysanie włącza się poprzez Percentnik (3), regulacja siły zasysania dymu odbywa się poprzez pokrętło (1). Zaleca się regularna kontrolę oraz wymianę filtra, który znajduje się na panelu przednim urządzenia pod nakrętką mocującą przewód pochłaniacza dymu (16). Pochłaniacz ten jest przeznaczony tylko i wyłącznie do pochłaniania dymów lutowniczych i zabrania się jego używania do innych celów.
6. Urządzenie opcjonalnie może być wyposażone w dodatkowy element, którym jest podciśnieniowy chwytak (wraz z przewodem i końcowkami sącymi) służący do przenoszenia elementów SMD w trakcie prac lutowniczych. Aby mieć możliwość pracy z chwytakiem należy w miejsce podłączenia przewodu do odsysania dymów lutowniczych (16) podłączyć przewód chwytaka. Regulacja siły ciągu odbywa się poprzez pokrętło (1).
7. Po skonczonej pracy, kolbę lutowniczą należy umieścic w uchwycie i wyłączyć ją wyłącznikiem (12).
8. W przypadku gdy urządzenie nie jest używane przez długi okres czasu należy odłączyć je od zasilania.

OBSŁUGA TYLKO STACJI HOT AIR

1. Urządzenie należy umieścić na stabilnym podłożu, kolbę hot air należy umieścić w uchwycie.
2. Podłączyć przewód zasilający urządzenie, zainscalować odpowiednią dyszę w kolbie.
3. Włączyć urządzenie włącznikiem głównym znajdującym się z tyłu urządzenia, włączyć kolbę hot air włącznikiem (5), kolba jest gotowa do pracy.
   20.04.202220.04.2022

PL

PL

1. Ustawienie temperatury: przyciskami (14) ustawić żadaną temperaturę. Wskaźnik pracy (7) będzie się świecił. Gdy kolba osiągnie żadaną temperaturę wskaźnik będzie szybko migał. W momencie gdy temperatura kolby zacznie się obniżać, wskaźnik wyłączy się.
2. Ustawienie przepływu powietrza: ustawić żądany przepływ polkrętem regulacji ilości przepływu powietrza (1) w trakcie pracy. Ustawiana ilość będzie widoczna na wskaźniku (4).
3. Po skończonej pracy, kolbę HOT AIR należy umieścić w uchwycie i wyłączyć ją wyłącznikiem (5).
4. W przypadku gdy urządzenie nie jest używane przez długi okres czasu należy odłączyć je od zasilania.

ZMIANA WYŚWIETLANIA JEDNOSTEK TEMPERATURY (CELSJUSZ / FARENHEIT):

Włączyć stację lutowniczą oraz stację hot air (lub tylko jedno z nich). Wcisnąć jednocześnie przyciski (13 – ustawianie temperatury w górę) oraz (14 – ustawianie temperatury w dół) przez około 3 sekundy, oznaczenie temperatury °C lub °F młga – przyciskami (13) oraz (14) ustawić wymaganą jednostkę temperatury. Wybrana jednostka będzie wyświetlana na wyświetlaczu.

USTAWIANIE KOMPENSACJI TEMPERATURY KOLBY LUTOWNICZEJ ORAZ KOLBY HOT AIR

Wojście w tryb ustawania kompensacji temperatury: przy włączonych obu stacjach (włączone przyciski 5 oraz 12) nacisnąć jednocześnie przyciski (13 - ustawianie temperatury w dół) oraz (14 - ustawianie temperatury w göre) przez około 3 sekundy. Oba wyswietłacze pokaża „00 C”. Przyciskami (13) ustawić wartość kompensacji temperatury dla kolby lutowniczej, przyciskami (14) ustawić wartość kompensacji temperatury dla kolby hot air. Zakres jaki można ustawić dla obu kolb wynosi od -50 do + 50 °C. Po ustawieniu żądanej wartości urządzenie zapamięta ustawione wartości i przejdzie automatycznie w tryb pracy po około 5 sekundach.

UWAGI OGÓLNE

1. W przypadku gdy wyświetlacz pokazuje „---” oznacza to że temperatura wyjściowa wynosi poniżej 100 °C, stacja hot air jest w tryble czuwania („STAND BY”) a kolba hot air jest umieszczona w uchwycie.
2. W przypadku gdy wyświetlacz pokazuje „S-E” oznacza to, że kolba lutownicza jest odłączona; w kolbie hot air występuje problem z czujnikiem.
3. W momencie włączania urządzenia obie kolby muszą znajdować się w odpowiednich uchwytach.
4. Należy upewnić się, że wylot kolby hot air jest czysty i nie zawiera żadnych blokad ani przeszkód.
5. Podczas korzystania z małych dysz należy pamiętać o tym aby przepływ powietrza był dostosowany do zamontowanej dyszy oraz aby unlinknąć uszkodzenia kolby hot air nie należy utrzymywać wysoklego przepływu powietrza wraz z wysoką temperaturą przez zbyt długi okres czasu.
6. W zależności od wymagań użytkownika, różne ustawienia przepływu powietrza mogą powodować nieznaczne różnice w temperaturze. Minimalna odległość między wylotem kolby hot air a przedmiotem wynosi 2 mm.
7. Należy zapewnić dobra wentylację pomieszczenia w którym urządzenie jest użytkowane. Ponadto urządzenie powinno być umieszczone w miejscu zapewniającym dobry przepływ powietrza celem odprowadzenia ciepła.

UWAGI ODNOŚNIE BEZPIECZEŃSTWA

1. Dysze należy instalować bez użycia przesadnej siły, nie należy używać do tego celu obcegów czy szczypiec. Nie należy zbyt mocno przykręćać śrub mocujących dyszę.
2. Dysze i końcówki można wymieniac gdy kolby są całkowicie zimne.
3. Zabrania się używania urządzenia w pobliżu elementów, gazów łatwopalnych lub innych tego typu obiektów. Dysze oraz końcówki kolb jak również powietrze wydobywające się z kolby hot air mają bardzo wyska ze gotraturzą, zabrania się dotykania tych elementów, jak również kierowania strumienia gorzęcego powietrza bezpośredni ona ciało lub twarz. Grozi to poparzeniem.
4. Po długim użytkowaniu kolby hot air, wylot kolby może pokryć się kurzem. Wylot należy czyścić regularnie aby przepływ powietrza nie był zakłócony.
5. Zbyt wysoka temperatura pracy kolby lutowniczej może zredukować funkcjonalność końcówki lutowniczej.
6. Końcówka lutownicza musi być czyszczona regularnie przy pomocy gąbki i topnika aby zapobiec utlenianiu się końcówki.

WYMIANA ELEMENTU GRZEWCZEGO KOLBY HOT AIR

1. obudowa kolby hot air
2. element uchwytu
3. grzałka
4. osłona grzałki
5. rurka wylotowa
6. dysza

Przed wymianą elementu grzewczego należy się upewnić, że kolba hot air jest całkowicie zimna.

Odkręcić śrubki mocujące obudowę kolby.
Odkręcić element uchwytu (2) i zdjąć obudowę kolby.
Odkręcić śrubki mocujące płytkę z przewodami.
Odlączyć grzałkę od płytki (zwrócić uwagę na podłączenie przewodów).
Usunąć grzałkę z obudowy, zwrócić uwagę na to by nie uszkodzić metalowego przewodu uziemiającego.
Nową grzałkę owinąć papierem mika i wsunąć w obudowę w odpowiednie miejsce.
Podłączyć przewody do płytki zgodnie z ich pierwotnym podłączeniem.
Złożyć kolbę w odwrotnej kolejności.

WYMIANA ELEMENTU GRZEWCEGO ORAZ KOŃCÓWKI KOLBY LUTOWNICZEJ

1. nakrętka mocująca obudowę końcówki lutowniczej
2. obudowa końcówki lutowniczej
3. końcówka lutownicza
4. nakrętka mocująca grzałkę wraz z płytką z przewodami
5. spreżyna
6. grzałka
7. płytka z przewodami
   8 uchwyt
8. rurka do odsysania dymów lutowniczych

Przed wymianą końcówki lutowniczej oraz elementu grzewczego należy się upewnić, że kolba lutownicza Jest całkowicie zimna.

1. WYMIANA KOŃCÓWKI LUTOWNICZEJ: Odkręcić nakrętkę mocującą obudowę końcówki lutowniczej i zdjąć obudowę końcówki. Wymienić końcówkę na nową, założyć obudowę i skręcić nakrętką.
2. WYMIANA GRZALKI: Odkręcić nakrętkę mocującą obudowę końcówki lutowniczej i zdjąć obudowę końcówki. Odkręcić nakrętkę mocującą grzałkę (4) i delikatnie wysunąć grzałkę (6) wraz z płytką z przewodami (7). Wymienić całość pamiętając o sposobie podłączenia przewodów.

STANDARDOWE CZYSZCZENIE

Uwagi ogólne

• Nigdy nie należy spryskiwać urządzenia. Do czyszczenia nie należy używać jakichkołwiek szczotek czy przyborów, które mogłyby uszkodzić powierzchnię urządzenia.
• Przed rozpoczęciem czyszczenia urządzenie należy odłączyć od źródła zasilania energią.

REGULARNA KONTROLA URZADZENIA

Należy regularnie sprawdzać, czy elementy urządzenia nie są uszkodzone. Jeżeli tak jest, należy zaprzestać użytkowania urządzenia. Proszę niezwłocznie zwrócić się do sprzedawcy w celu przeprowadzenia naprawy. Co należy zrobić w przypadku pojawienia się problemu?

Należy skontaktować się ze sprzedawcą i przygotować następujące dane
- Numer faktury oraz numer seryjny (nr seryjny podany jest na tabliczce znamionowej).
- Ewentualnie zdjęcie niesprawnej części.
- Pracownik serwisu jest w stanie lepiej ocenić, na czym polega problem, jeżeli opiszą go Państwo w sposób tak preczyżiny, jak jest to tylko możliwe. Stormułowania, takie jak np., „urządzenie nie grzeje” mogą być dwuznaczne i oznaczają zarówno, że urządzenie grzeje za stało lub w ogółe nie grzeje. Są to jednak dwie różne przyczyny usterek!
- Im bardziej szczegółowe są dane, tym szybciej można Państwu pomoc!

UWAGA: Nigdy nie wolno otwierać urządzenia bez konsultacji z serwisem klienta. Może to prowadzić do utraty gwarancji!
