Bolero Flux TM 606500 Inox A - Hotte CECOTEC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante
Marque	Cecotec
Modèle	Bolero Flux TM 606500 Inox A
Référence	02878
Alimentation	220-240 V, 50 Hz
Puissance totale	168 W
Puissance moteur	165 W
Éclairage	2 x 1,5 W LED rectangulaire
Débit d'air maximal	650 m³/h
Nombre de vitesses	3 (faible, moyenne, élevée)
Niveau sonore (vitesse max)	68 dB(A)
Niveau sonore (vitesse min)	61 dB(A)
Consommation annuelle d'énergie	34,8 kWh/an
Distance d'installation recommandée	65-75 cm au-dessus de la surface de cuisson
Filtre à graisse	Aluminium lavable
Filtre à charbon	Actif (remplaçable)
Système d'évacuation	Extérieur ou recyclage
Type d'installation	Murale avec cheminée télescopique
Couleur	Inox (acier inoxydable)
Indice d'efficacité énergétique	48,7
Pression maximale	373 Pa
Débit au point d'efficacité maximale	282,4 m³/h
Classe énergétique de l'éclairage	A

FOIRE AUX QUESTIONS - Bolero Flux TM 606500 Inox A CECOTEC

Comment nettoyer les filtres en aluminium de la hotte ?

Immergez les filtres dans de l'eau chaude (40-50°C) avec un produit nettoyant non corrosif pendant 2-3 minutes, puis brossez doucement avec une brosse douce ou un tampon à récurer. Vous pouvez également les laver au lave-vaisselle à environ 60°C.

À quelle fréquence faut-il remplacer le filtre à charbon ?

Le filtre à charbon ne se nettoie pas. Il doit être remplacé lorsqu'il est saturé, généralement tous les 3 à 6 mois selon l'utilisation. Pour le remplacer, retirez les filtres en aluminium, tournez les filtres à charbon des deux côtés du moteur jusqu'à déclic, et installez les neufs en procédant inversement.

Comment installer la hotte Bolero Flux TM 606500 Inox A ?

L'installation doit respecter une distance de 65-75 cm au-dessus de la surface de cuisson. Fixez le crochet mural au mur, installez le support de cheminée extérieure, placez la hotte sur le crochet, puis fixez les cheminées intérieure et extérieure avec des vis. Le conduit d'évacuation doit avoir une courbure ≥120° et ne pas partager le même tuyau que d'autres appareils.

Quelle est la distance minimale de sécurité au-dessus d'une gazinière ?

La distance minimale entre la surface de cuisson et la partie la plus basse de la hotte doit être d'au moins 65 cm. Pour une cuisinière électrique, cette distance peut être réduite, mais il est recommandé de respecter 65-75 cm pour une efficacité optimale.

Que faire si la hotte n'aspire pas suffisamment ?

Vérifiez d'abord la distance entre la hotte et la cuisinière (doit être 65-75 cm). Assurez-vous que les filtres en aluminium sont propres et que le filtre à charbon n'est pas saturé. Évitez les courants d'air en fermant portes et fenêtres pendant l'utilisation. Si le problème persiste, contactez le Service Après-Vente Cecotec.

Comment remplacer l'ampoule LED de la hotte ?

Le remplacement de l'ampoule LED doit être effectué par le Service d'Assistance Technique Cecotec ou un technicien qualifié. Débranchez toujours l'appareil avant toute manipulation et attendez que l'ampoule refroidisse. Utilisez des gants pour éviter le contact de la sueur.

Que faire si la hotte vibre ?

Une vibration peut provenir d'un ventilateur endommagé ou d'un mauvais serrage des vis. Vérifiez que la hotte est correctement fixée au mur et que les vis sont bien serrées. Si le ventilateur est endommagé, contactez le SAV Cecotec pour le remplacer.

Comment utiliser les boutons de commande de la hotte ?

La hotte dispose de 5 boutons : arrêt, vitesse faible, vitesse moyenne, vitesse élevée et éclairage. Appuyez sur l'un des boutons de vitesse pour démarrer le moteur au niveau correspondant. Appuyez sur le bouton d'éclairage pour allumer/éteindre les LED. Le bouton d'arrêt éteint l'appareil.

Puis-je utiliser la hotte sans le filtre à charbon ?

Oui, si la hotte est raccordée à une évacuation extérieure, le filtre à charbon n'est pas nécessaire. Pour une utilisation en mode recyclage (sans évacuation extérieure), le filtre à charbon est obligatoire pour purifier l'air et absorber les odeurs.

Comment contacter le service après-vente Cecotec ?

Pour toute question ou problème, contactez le Service Après-Vente Officiel de Cecotec au [phone]. Assurez-vous d'avoir le modèle et la référence (02878) à portée de main. Les réparations doivent être effectuées par un technicien agréé.

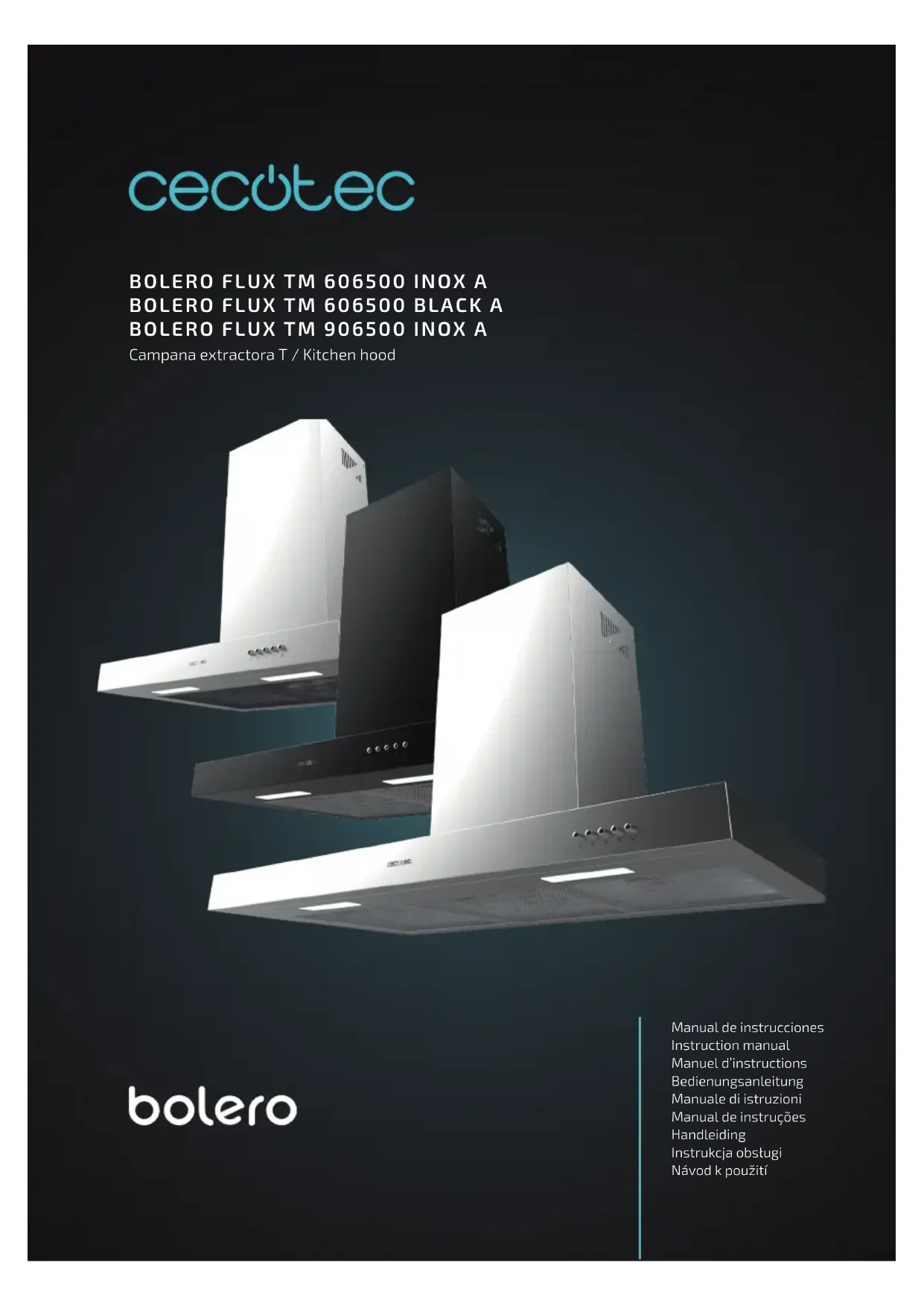

MODE D'EMPLOI Bolero Flux TM 606500 Inox A CECOTEC

Manuel d'instructions

Bedienungsanleitung

Instructions de sécurité 11

1. Pièces et composants 56
2. Avant utilisation 56
3. Installation 56
4. Fonctionnement 57
5. Nettoyage et entretien 58
6. Résolution de problèmes 59
7. Spécifications techniques 61
8. Recyclage des équipements électriques et électroniques 63
9. Garantie et SAV 63
10. Copyright 63

INHALT

Veuillez lire les instructions suivantes avec attention avant d'utiliser l'appareil. Gardez bien ce manuel pour de futures références ou pour tout nouvel utilisateur.

- Cet appareil peut être utilisé par des enfants de 8 ans et plus et par des personnes aux capacités physiques, mentales ou sensorielles réduites, ou sans expérience ni connaissances s'ils sont surveillés et/ou ont reçu les informations nécessaires à l'utilisation correcte de l'appareil et qu'ils ont bien compris les risques qu'il implique. Empêchez les enfants de jouer avec le produit. Le nettoyage et l'entretien du produit

ne peuvent pas être menés à terme par les enfants.

- Cet appareil est conçu pour un usage domestique uniquement et ne doit pas être utilisé dans les bars, restaurants, fermes, hôtels, motels et bureaux.

- Si le câble d'alimentation est endommagé, il doit être substitué par le fabricant, par le Service Après-Vente ou par du personnel qualifié pour éviter des dangers.

- Après l'installation, laissez un espace accessible pour brancher et débrancher l'appareil.

- La pièce doit être suffisamment ventilée lorsque la hotte aspirante est utilisée en même temps que des appareils à gaz ou d'autres combustibles.

- Il y a un risque d'incendie si le nettoyage n'est pas effectué conformément à ces instructions.

- Ne flambez pas sous la hotte aspirante.

- PRÉCAUTION : Les pièces peuvent devenir chaudes lorsque l'appareil est utilisé avec des ustensiles de cuisson.

- L'air ne doit pas être évacué dans un conduit utilisé pour évacuer les fumées d'appareils fonctionnant au gaz ou à d'autres combustibles.

- La distance minimale entre la surface d'appui des ustensiles de cuisson sur la cuisinière et la partie la plus basse de la hotte aspirante, lorsque la hotte aspirante est placée au-dessus d'un appareil à gaz, doit être d'au moins 65 cm. Si une plus grande distance d'installation est nécessaire, il faut en tenir compte. La distance de 65 cm peut être réduite pour :

III. Pièces non combustibles des hottes aspirantes.

IV. Pièces fonctionnant sous très basse tension de sécurité (à condition que ces pièces ne donnent pas accès à des pièces sous tension si elles sont déformées).

- Les normes d'évacuation de l'air doivent être respectées.

- La hotte aspirante est destinée à être installée uniquement sur un plan de travail ne comportant pas plus de quatre foyers.

IV. N'essayez pas de faire fonctionner la hotte aspirante sans le filtre à maille ou si le filtre est excessivement sale ou gras !

V. N'installez pas la hotte au-dessus d'une cuisinière équipée d'un gril surélevé.

VI. Ne laissez pas les poêles sans surveillance pendant leur utilisation, car les graisses ou les huiles surchauffées peuvent s'enflammer.

- L'accumulation de graisse dans la hotte peut entraîner un risque d'incendie. Nettoyez l'appareil en suivant les instructions de ce manuel.

- Soyez extrêmement prudent lorsque vous nettoyez l'appareil. Risque de brûlures et/ou de coupures. Il est recommandé d'utiliser des gants.

- Ne laissez jamais de flammes nues sous la hotte.

- Si la hotte aspirante est endommagée, n'essayez pas de l'utiliser.

- Lorsque la hotte aspirante et d'autres appareils non électriques fonctionnent simultanément, la pression négative dans l'environnement ne doit pas dépasser 4 Pa (4 x 10-5 bar).

- Important ! Coupez toujours l'alimentation électrique lors de l'installation et de l'entretien.

- La hotte aspirante doit être installée conformément aux instructions d'installation et en respectant toutes les mesures.

- Tous les travaux d'installation doivent être effectués par une personne compétente ou un électricien qualifié.

• Jetez les matériaux d'emballage conformément à la réglementation en vigueur. Tenez les enfants à l'écart de l'emballage.
• Faites attention aux bords pointus à l'intérieur de la hotte, en particulier lors de l'installation et du nettoyage.
• Assurez-vous que le conduit ne présente pas de courbes supérieures à 90 degrés, car cela réduirait l'efficacité de la hotte.
• Avertissement. Si les vis ou les dispositifs de fixation ne sont pas installés conformément à ces instructions, cela peut entraîner des risques électriques.
• Avertissement. Avant d'accéder aux bornes électriques, tous les circuits d'alimentation doivent être déconnectés.
• La pièce doit être suffisamment ventilée lorsque la hotte aspirante est utilisée en même temps que des appareils à gaz ou d'autres combustibles.
• Avertissement L'appareil et ses pièces accessibles peuvent devenir chaudes pendant l'utilisation. Veillez à ne pas toucher les parties accessibles. Les enfants de moins de 8 ans doivent rester éloignés de l'appareil et être surveillés à tout moment.
• Les normes relatives à l'évacuation d'air doivent être respectées.
• Pour des raisons de sécurité, n'utilisez que les vis de fixation ou de montage fournies (le cas échéant, selon le modèle) ou des vis de même taille que celles recommandées dans ce manuel d'instructions.
• N'utilisez pas un nettoyeur à vapeur.
• N'essayez jamais d'éteindre un feu avec de l'eau, éteignez l'appareil et couvrez la flamme, par exemple avec un

couvercle ou une couverture anti-feu.

• N'utilisez jamais de câbles de rallonge, de prises multiples ou d'éléments externes de connexion à une minuterie.
• Si le câble d'alimentation est endommagé, il doit être substitué par le Service d'Assistance Technique de Cecotec ou par du personnel qualifié pour éviter des dangers.
• L'appareil ne doit pas être utilisé si le câble d'alimentation est endommagé, abîmé, endommagé ou coupé.
• Si l'appareil cesse de fonctionner ou fonctionne anormalement, débranchez-le et contactez le Service d'Assistance Technique de Cecotec.
• Cecotec décline toute responsabilité en cas de dommages ou de blessures causés par le non-respect des instructions d>installation et/ou d>utilisation contenues dans ce manuel d>instructions.

SICHERHEITSHINWEISE

1. Bouton d'arrêt
2. Bouton de vitesse faible
3. Bouton de vitesse moyenne
4. Bouton de vitesse élevée
5. Bouton de la lumière

NOTE :

Les graphiques de ce manuel sont des représentations schématiques et peuvent ne pas correspondre exactement à ceux du produit.

2. AVANT UTILISATION

• Cet appareil possède un emballage conçu pour le protéger pendant son transport. Sortez l'appareil de sa boîte et retirez tout le matériel qui compose l'emballage. Rangez la boîte d'origine et le reste des éléments provenant de l'emballage dans un endroit sûr pour éviter d'endommager l'appareil si vous devez le transporter à l'avenir. Si vous devez vous défaire de l'emballage d'origine, assurez-vous de recycler tous les éléments correctement.
• Assurez-vous que toutes les pièces et les composants sont inclus et en bon état. S'il manque une pièce, une partie, un accessoire ou que l'appareil ou ses accessoires ne sont pas en bon état, veuillez contacter le Service Après-Vente officiel de Cecotec.

Contenu de la boîte

• Hotte aspirante
• Kit de montage
• Manuel d'instructions

3. INSTALLATION

Dans l'image 2, vous pouvez voir les dimensions (en mm) requises pour l'installation de la hotte.

• Avant d'installer la hotte aspirante, assurez-vous que l'endroit est propre afin d'éviter qu'elle n'aspire de la poussière ou de la saleté.

• Veuillez noter que la hotte aspirante ne doit pas partager le même tuyau d'évacuation d'air que d'autres appareils utilisant du gaz ou d'autres combustibles.

• Pour faciliter l'évacuation de l'air, le tuyau de ventilation doit avoir une courbure de ≥120° et doit être raccordé au mur extérieur.

• Après l'installation, veillez à ce que la hotte soit de niveau afin d'éviter l'accumulation de graisse à l'extrémité.

L'image 3 montre les supports de fixation et crochets nécessaires à l'installation de l'appareil.

Image 3

1. Support de la cheminée intérieure
2. Support de la cheminée extérieure

3. Crochet mural

4. La hotte aspirante doit être placée à une distance de 65\~75 cm au-dessus de la surface de cuisson pour un effet optimal. Img. 4

5. Installez le crochet mural à un endroit approprié une fois la hauteur d'installation définie et veillez à ce qu'il soit aligné. Utilisez des vis pour le fixer au mur. Img. 5
6. Fixez le support extérieur sur la cheminée, et assurez-vous que la partie intérieure de la cheminée peut être ajustée à la hauteur d'installation, ainsi qu'à celle du tuyau de raccordement flexible. Installez ensuite le tuyau de raccordement flexible dans la cheminée de la hotte aspirante et placez la hotte sur le support. Img. 6
7. Fixez la hotte aspirante au crochet fixé au mur. Img. 7
8. Fixez l'intérieur et l'extérieur de la cheminée aux supports à l'aide de deux vis (ST4*8mm). Fixer le boîtier avec des vis de sécurité (ST4*30 mm). Img. 8

Note : Le boîtier arrière comprend deux conduits d'aération de sécurité.

4. FONCTIONNEMENT

Boutons

1. Pour allumer la hotte aspirante, appuyez sur l'un des boutons de puissance.
2. Si vous appuyez sur le bouton de puissance faible, la hotte aspirante bipera et le moteur fonctionnera à vitesse faible.
3. Si vous appuyez sur le bouton de puissance moyenne, la hotte aspirante bipera et le moteur fonctionnera à vitesse moyenne.
4. Si vous appuyez sur le bouton de puissance élevée, la hotte aspirante bipera et le moteur fonctionnera à grande vitesse.
5. Appuyez sur le bouton d'éclairage pour que les deux lumières s'allument. Appuyez à nouveau sur ce bouton et les lumières s'éteindront.
6. Appuyez sur le bouton d'arrêt et l'appareil s'éteindra.

FRANÇAIS

5. NETTOYAGE ET ENTRETIEN

Coupez toujours l'alimentation électrique avant de nettoyer ou d'entretenir la hotte. La fréquence du nettoyage et de l'entretien dépendra du type et de l'intensité de l'utilisation.

1. Pour éviter que la surface extérieure de la hotte ne se détériore avec le temps, il est recommandé de la nettoyer à l'eau chaude avec un produit de nettoyage (non corrosif) environ tous les deux mois.
2. N'utilisez pas de détergents abrasifs. Dans le cas contraire, la surface de la hotte risque d'être endommagée.
3. Tenez le moteur et les autres pièces à l'écart de l'eau, car l'eau peut endommager l'appareil.
4. Le filtre à charbon ne doit pas être exposé à la chaleur.

Nettoyage des filtres en aluminium. Img. 9

N'utilisez pas de produits de nettoyage corrosifs pour nettoyer la graisse des filtres en aluminium. Un nettoyage régulier des filtres en aluminium prolongera la durée de vie de l'appareil et le maintiendra en bon état de fonctionnement. Suivez les indications suivantes :

Méthode de nettoyage 1

Immergez les filtres en aluminium dans de l'eau chaude (40-50 °C), ajoutez un produit de nettoyage et laissez-les tremper pendant 2 à 3 minutes. Protégez-vous avec des gants et nettoyez les filtres avec une brosse douce ou un tampon à récurer. N'appliquez pas trop de force, car les filtres sont très délicats et peuvent être facilement endommagés.

Méthode de nettoyage 2

Si vous le souhaitez, vous pouvez également laver les filtres au lave-vaisselle à une température d'environ 60 °C.

Filtre à charbon. Img. 10

Ce type de filtre contient du charbon actif, purifie l'air et absorbe les odeurs de cuisson. Le charbon actif devient saturé après un certain temps, ce qui réduit la capacité d'adsorption du filtre. Le filtre à charbon ne peut en aucun cas être lavé ou nettoyé. Lorsque sa durée de vie est terminée, vous devez le remplacer par un nouveau.

1. Retirez les filtres en aluminium.
2. Les filtres à charbon se trouvent des deux côtés du moteur. Tournez-les jusqu'à ce qu'ils soient bien fixés.
3. Pour remplacer le filtre à charbon, procédez dans l'ordre inverse.

Remplacement de la lumière/ampoule

Important :

• L'ampoule/lumière doit être remplacée par le Service d'Assistance Technique de Cecotec ou par des techniciens qualifiés.
• Débranchez toujours l'appareil avant d'effectuer toute opération sur l'appareil. Lorsque vous manipulez l'ampoule/la lumière, assurez-vous qu'elle a complètement refroidi avant tout contact direct avec vos mains.
• Lorsque vous manipulez les ampoules, tenez-les avec un chiffon ou des gants pour éviter que la sueur n'entre en contact avec l'ampoule, car cela pourrait réduire la durée de vie de l'ampoule.

Note :

• Avant de changer les ampoules/les lumières, assurez-vous que l'appareil est éteint et débranché.
• Portez des gants lorsque vous changez les ampoules/lumières.

6. RÉSOLUTION DE PROBLÈMES

Erreur Cause Solution
La lumière est allumée, mais l'appareil ne fonctionne pas.	La hotte est obstruée. Retirez l'obstruction.
	Le condensateur est endommagé.	Veuillez contacter le Service d'Assistance Technique de Cecotec pour remplacer le condensateur.
	Le moteur est bloqué ou le roulement est endommagé.	Veuillez contacter le Service d'Assistance Technique de Cecotec pour remplacer le moteur.
	Le moteur est brûlé ou dégage une mauvaise odeur.	Veuillez contacter le Service d'Assistance Technique de Cecotec pour remplacer le moteur.
La lumière et le moteur ne fonctionnent pas.	En plus des points ci-dessus, vérifiez les points suivants :
	L'ampoule a grillé. Veuillez c	contacter le Service d'Assistance Technique de Cecotec pour remplacer la lumière.
	Le câble d'alimentation est lâche.	Veuillez contacter le Service d'Assistance Technique de Cecotec pour le raccordement des câbles selon le schéma électrique.
De la graisse tombe des filtres en aluminium.	Les filtres sont très sales. Nettoyez ou remplacez immédiatement les filtres en aluminium.
La hotte vibre. Le ventilateur est endommagé, ce qui fait vibrer la hotte lors de l'extraction de l'air.		Veuillez contacter le Service d'Assistance Technique de Cecotec pour remplacer le ventilateur.
		Fixez le moteur correctement.
		Fixez correctement la hotte correctement fixée.
La hotte n'aspire pas suffisamment.	La distance entre la hotte aspirante et la surface de cuisson est trop grande.	Réajustez la distance.
	L'aération de la pièce est excessive en raison de l'ouverture des portes ou des fenêtres.	Changez la hotte d'emplacement et réinstallez-la.
La hotte est inclinée. Les vis de fixation ne sont pas bien serrées.		Replacez la hotte horizontalement et serrez les vis.
		Replacez la hotte en position horizontale et resserrez les chevilles en plastique.

Si aucune de ces situations ne correspond à votre problème, n'essayez pas de démonter ou de réparer l'appareil vous-même. Les réparations effectuées par des personnes inexpérimentées peuvent entraîner des blessures ou des mauvais fonctionnements. Veuillez contacter le Service Après-Vente Officiel de Cecotec. La réparation doit être effectuée par un technicien autorisé et seules des pièces de rechange originales doivent être utilisées.

L'entretien non autorisé compromet l'utilisation sûre du produit et l'application de la politique de garantie.

NOTES :

Toute réparation électrique de cet appareil doit être conforme aux normes locales, nationales et fédérales. En cas de doute et avant d'effectuer l'une des opérations ci-dessus, veuillez contacter le Service d'Assistance Technique de Cecotec. Débranchez toujours l'appareil de l'alimentation électrique avant de l'ouvrir.

7. SPÉCIFICATIONS TECHNIQUES

Référence : 02878 / 02879 / 02884

Nom du produit : Bolero Flux TM 606500 Inox A / Bolero Flux TM 606500 Black A / Bolero Flux TM 906500 Inox A

Tension nominale : 220-240 V

Fréquence nominale : 50 Hz

Puissance totale : 168 W

Moteur : 165 W

LED : 2 × 1,5 W

Débit d'air : 650 m³/h

Type d'éclairage : LED rectangulaire

Taille de la LED : (120 x 33) mm

Code ILCOS D : DBL-1.5-S-120/33

	Symbole Valeur Unité
Modèle		02878 ^(1) / 02879 ^(1) / 02884 ^(2)
Consommation annuelle d'énergie	AEC _hotte aspirante	34,8 kWh/a
Facteur d'incrémentation du temps	f	0,9
Efficacité de la dynamique des fluides	FDE _hotte aspirante	29,5

FRANÇAIS

Indice d'efficacité énergétique	EEI_hotte aspirante	48,7
Débit d'air mesurée au point d'efficacité maximale	Q_BEP	282,4 m	^3/h
Pression d'air mesurée au point d'efficacité maximale	P_BCP	373 Pa
Débit d'air maximal	Q_max	616,1 m	^3/h
Puissance électrique absorbée mesurée au point d'efficacité maximale	W_BEP	99,2 W
Puissance nominale du système d'éclairage	W_L	1,5 (x 2) W
Éclairement mesuré du système d'éclairage sur la surface de cuisson	E_moyenne	77 ^(1) 70 ^(2)	lux
Consommation d'énergie en mode veille	P_S	N.A. W
Consommation d'énergie en mode arrêt	P_o	0 W
Niveau sonore (réglage plus élevé)	L_WA	68 dB
Niveau sonore (réglage plus bas)	L_WA	61 dB

Ce produit contient une source lumineuse avec une efficacité énergétique A.

La consommation d'énergie en mode « éteint » est de 0 W selon les directives de la norme EN 50564:2011 et les règlements européens 1275/2008/CE et 801/2013/CE. Pour ce faire, branchez l'appareil sans effectuer aucune fonction. Le sélecteur de l'appareil a été placé sur la position « éteint ».

Les spécifications techniques peuvent être modifiées sans notification préalable afin d'améliorer la qualité du produit.

Produit fabriqué en Chine I Conçu en Espagne

8. RECYCLAGE DES ÉQUIPEMENTS ÉLECTRIQUES ET ÉLECTRONIQUES

Ce symbole indique que, conformément à la réglementation en vigueur, le produit et/ou la batterie doivent être éliminés séparément des déchets municipaux. Lorsque ce produit atteint la fin de sa vie utile, vous devez retirer les piles ou batteries et les apporter à un point de collecte désigné par les autorités locales.

Pour obtenir des informations détaillées sur la manière la plus adéquate de vous défaire de vos appareils électriques et électroniques et/ou des

batteries correspondantes, vous devez contacter les autorités locales.

Le respect des directives susmentionnées contribuera à la protection de l'environnement.

9. GARANTIE ET SAV

Cecotec est responsable envers l'utilisateur final ou le consommateur de tout défaut de conformité existant au moment de la livraison du produit dans les termes, conditions et délais établis par la réglementation applicable.

Il est recommandé que les réparations soient effectuées par du personnel qualifié.

Si vous détectez un incident ou un problème avec le produit, vous devez contacter le Service Après-Vente officiel de Cecotec au [phone].

10. COPYRIGHT

Les droits de propriété intellectuelle des textes de ce manuel appartiennent à CECOTEC INNOVACIONES, S.L. Tous droits réservés. Le contenu de cette publication ne peut être, en totalité ou en partie, reproduit, stocké dans un système de récupération de données, transmis ou distribué par quelque moyen que ce soit (électronique, mécanique, photocopie, enregistrement ou similaire) sans l'autorisation préalable de CECOTEC INNOVACIONES, S.L.

DEUTSCH

1. TEILE UND KOMPONENTEN

Abb. 1
