NÁVOD K OBSLUZE Bolero Flux TM 606500 Inox A CECOTEC

Bezpečnostní pokyny 35

ÍNDICE

1. Díly a součásti 105
2. Před použitím 105
   3.Instalace 105
3. Provoz 106
4. Čištění a údržba 107
5. Řešení problémů 108
6. Technické specifikace 110
7. Recyklace elektrických a elektronických zařízení 112
8. Záruka a technický servis 112
9. Copyright 112

Před použitím výrobku si pečlivě přečtěte následující pokyny. Uschovejte tento návod pro budoucí použití nebo pro nové uživatele.

- Tento spotřebič mohou používat děti od 8 let a starší a osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo s nedostatkem zkušeností a znalostí, pokud jsou pod dohledem nebo byly poučeny o bezpečném používání spotřebiče a rozumí souvisejícím nebezpečím. Děti si se spotřebičem nesmí hrát. Čištění a údržbu, kterou má provádět uživatel, nesmí provádět děti bez dozoru.

- Tento spotřebič je určen pouze pro domácí použití a je vyloučen z použití v barech, restauracích, farmách, hotelech, motelech a kancelářích.

- Pokud je sítový kabel poškozen, musí jej vyměnit výrobce, jeho poprodejní servis nebo podobně kvalifikovaný personál, aby se předešlo nebezpečí.

- Musí umožňovat odpojení zařízení od zdroje napájení po instalaci.

- Je nezbytné zajistit dostatečné větrání místnosti, pokud je odtahová digestoř používána současně s plynovými spotřebiči nebo spotřebiči na jiná paliva.

- Pokud se čištění neprovádí podle pokynů, hrozí nebezpečí požáru.

- Neprovádějte flambování pod odtahovou digestoří.

• POZOR: Přístupné části se mohou při použití s varnými spotřebiči zahřát.
• Vzduch se nesmí odvádět do potrubí používaného k odvádění výparů ze spotřebičů spalujících plyn nebo jiná paliva.
• Minimální vzdálenost mezi opěrnou plochou varných nádob na pracovní desce a nejnižší částí odtahového digestoře, pokud je digestoř umístěna nad plynovým spotřebičem, musí být nejméně 65 cm. Pokud je v návodu k instalaci plynové varné desky uvedena větší vzdálenost, je třeba ji zohlednit. Vzdálenost 65 cm lze zredukovat pro:

XV. Nehořlavé části odtahových digestoří.

XVI. Části provozované pod bezpečným extra nízkým napětím (za předpokladu, že tyto části neumožňují přístup k aktivním částem, pokud jsou deformované).

- Musí být dodrženy normy pro vypouštění do ovzduší.

- Odtahová digestoř je určena pouze k instalaci nad varnou desku se čtyřmi horáky.

- Co byste nikdy neměli dělat:

XXII. Nepokoušejte se používat odtahovou digestoř bez tukového filtru nebo pokud je filtr nadměrně znečištěný nebo mastný!

XXIII. Digestoř neinstalujte nad sporák s vysoko posazeným grilem.

XXIV. Nenechávejte pánve během používání bez dozoru, protože přehřáté tuky nebo oleje se mohou vznítit.

- Hromadění mastnoty v digestoři může způsobit nebezpečí požáru. Spotřebič čistěte podle pokynů uvedených v tomto návodu.

- Při čištění spotřebiče dbejte zvýšené opatrnosti. Riziko popálení a/nebo pořezání. Doporučujeme používat rukavice.

- Nikdy nenechávejte pod odtahovou digestoří otevřený oheň.

- Pokud je odtahová digestoř poškozena, nepokoušejte se jí používat.

- Když jsou odtahová digestoř a jiné spotřebiče, s elektrickou energií rozdílnou než elektrickou, v provozu současně, nesmí podtlak v místnosti překročit 4 Pa (4 x 10-5 bar).

- Důležité! Při instalaci a údržbě vždy odpojte napájení.

- Odtahová digestoř musí být nainstalována v souladu s návodem k instalaci a při dodržení všech opatření.

- Veškeré instalační práce musí provádět odborně způsobilá osoba nebo kvali☐kovaný elektrikář.

- Obalový materiál pečlivě zlikvidujte. Děti jsou vůči němu zranitelné.

- Dávejte pozor na ostré hrany ve vnitřním prostoru odtahové digestoře, zejména při instalaci a čištění.

- Ujistěte se, že potrubí nemá ohyby ostřejší než 90 stupňů, protože to snižuje účinnost odtahové digestoře.

- Varování: Nebudou-li šrouby nebo upevňovací zařízení instalovány v souladu s těmito pokyny, může dojít k ohrožení elektrickým proudem.

- Varování: Před přístupem k elektrickým svorkám je nutné odpojit všechny napájecí obvody.

- Je nezbytné zajistit dostatečné větrání místnosti, pokud je odtahová digestoř používána současně s plynovými spotřebiči nebo spotřebiči na jiná paliva.

- Pozor: Spotřebič a jeho přístupné části se mohou během provozu zahřát. Dávejte pozor, abyste se nedotkli přístupných částí. Děti mladší 8 let by se měly držet dál, pokud nejsou pod stálým dohledem.

- Je třeba dodržovat místní předpisy pro vypouštění do ovzduší.

• Z bezpečnostních důvodů používejte pouze dodané upevňovací nebo montážní šrouby (v závislosti na modelu) nebo šrouby stejné velikosti, jaké jsou doporučeny v tomto návodu k použití.
• Nepoužívejte parní čisticí přístroj.
• NIKDY se nepokoušejte hasit oheň vodou, nýbrž vypněte spotřebič a poté plamen zakryjte, např. přikrývkou nebo protipožární dekou.
• Nikdy nepoužívejte prodlužovací kabely, vícenásobné zásuvky nebo externí prvky pro připojení časovače.
• Pokud je napájecí kabel poškozen, musí být vyměněn odborným servisem Cecotec nebo podobným kvalifikovaným personálem, aby se předešlo nebezpečí.
• Spotřebič nesmí být provozován, pokud je napájecí kabel porušen, poškozen, nebo přeříznut.
• Pokud spotřebič přestane fungovat nebo funguje nestandardně, odpojte jej od elektrické sítě a kontaktujte technickou podporu společnosti Cecotec.
• Společnost Cecotec odmítá jakoukoli odpovědnost za škody nebo zranění způsobené nedodržením pokynů k instalaci a/nebo provozu uvedených v tomto návodu k použití.

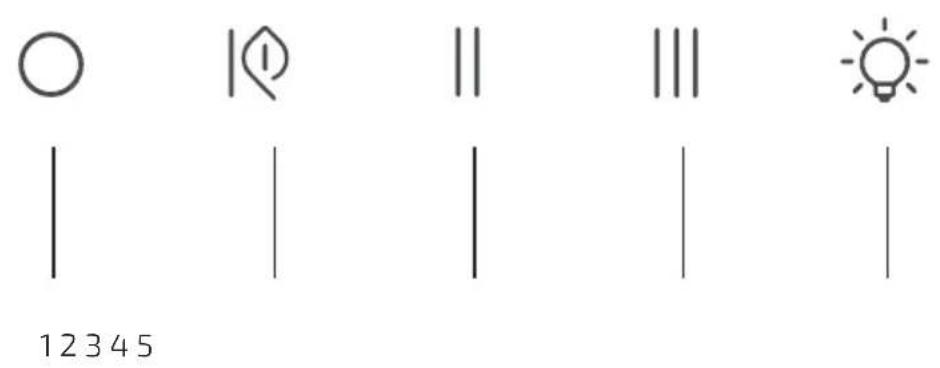

1. PIEZAS Y COMPONENTES

Fig. 1

1. Tlačítko vypnutí
2. Tlačítko pro nízkou rychlost
3. Tlačítko pro střední rychlost
4. Tlačítko pro vysokou rychlost
5. Tlačítko světla

POZNÁMKA:

Grafika v této příručce je schematickým znázorněním a nemusí přesně odpovídat výrobku.

2. PŘED POUŽITÍM

- Tento spotřebič je zabalen v obalu určeném k ochraně při přepravě. Vyjměte zařízení z krabice a odstraňte veškerý obalový materiál. Původní krabici a další obaly můžete uschovat na bezpečném místě, aby nedošlo k poškození zařízení, pokud byste jej v budoucnu potřebovali přepravovat. Pokud chcete zlikvidovat původní obal, ujistěte se, že všechny položky správně recyklujete.

- Zkontrolujte, zda jsou všechny díly a komponenty součástí dodávky a v dobrém stavu. Pokud některá chybí nebo není v dobrém stavu, okamžitě kontaktujte oficiální servisní službu Cecotec.

Obsah krabice

• Odtahová digestoř
• Montážní sada
• Tento návod k použití

3. INSTALACE

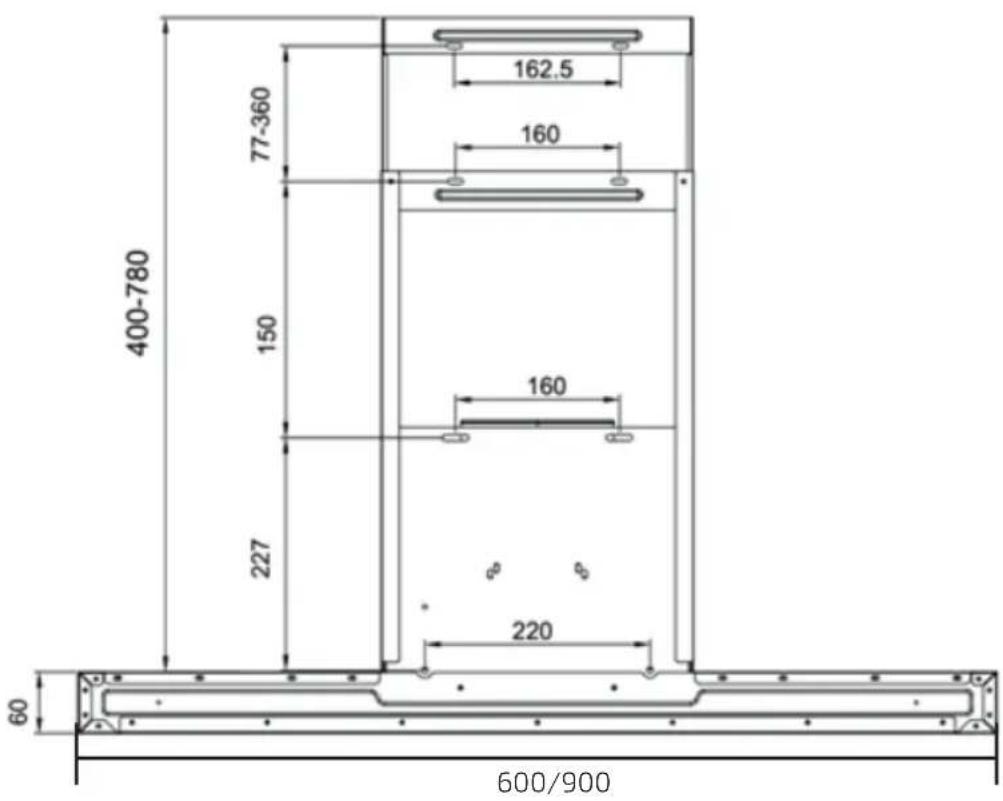

Na obrázku 2 jsou znázorněny rozměry (v mm) potřebné pro instalaci digestoře.

• Před instalací odtahové digestoře se ujistěte, že je prostor čistý, aby se zabránilo nasávání zbytků prachu.
• Upozorňujeme, že odtahová digestoř nesmí sdílet stejnou ventilační trubku s jinými spotřebiči na plyn nebo jiná paliva.
• Pro usnadnění odtahu vzduchu by měla mít větrací trubka zakřivení ≥120° a měla by být připojena k vnější stěně.

ČEŠTINA

- Po instalaci se ujistěte, že odtahová digestoř je nivelizována, aby nedocházelo k usazování mastnoty na její okrajích.

Na obrázku 3 jsou znázorněny svorky a háčky pro instalaci.

Legenda k obrázku 3:

1. Vnitřní držák komínu
2. Vnější držák komínu

3. Nástěnný háček

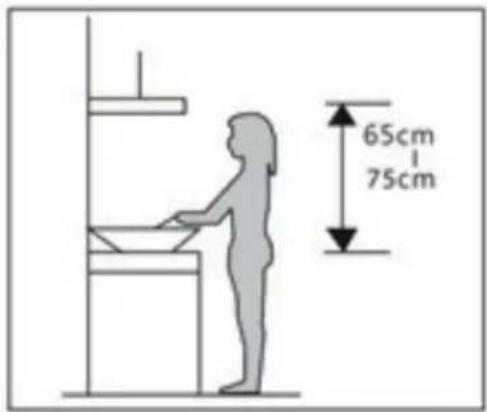

4. Odtahová digestoř by měla být umístěna ve vzdálenosti 65-75 cm nad varnou plochou, aby se dosáhlo co nejlepšího účinku. Obr. 4

5. Nainstalujte nástěnný háček na vhodné místo po určení instalační výšky a udržujte jej v jedné rovině. Pomocí šroubů ji připevněte ke stěně. Obr. 5
6. Připevněte vnější držák na komín a ujistěte se, že vnitřní část komína lze přizpůsobit instalační výšce, stejně jako ohebné připojovací potrubí. Poté nainstalujte ohebné připojovací potrubí do komína odtahové digestoře a umístěte digestoř na držák. Obr. 6
7. Odtahovou digestoř nasadte na háček na stěně. Obr. 7
8. Připevněte vnitřní a vnější stranu komína ke držákům pomocí dvou šroubů (ST4*8 mm). Kryt zajistěte bezpečnostními šrouby (ST4*30 mm). Obr. 8

Poznámka: V zadním krytu jsou dva ventilační bezpečnostní otvory.

4. PROVOZ

Stiskací tlačítka

1. Pro zapnutí digestoře stiskněte kterékoli tlačítko výkonu.
2. Pokud stisknete tlačítko nízkého výkonu, digestoř vydá zvukový signál a motor pracuje při nízké rychlosti.
3. Pokud stisknete tlačítko středního výkonu, digestoř vydá zvukový signál a motor se pracuje při střední rychlosti.
4. Pokud stisknete tlačítko vysokého výkonu, digestoř vydá zvukový signál a motor pracuje při vysoké rychlosti.
5. Pokud stisknete tlačítko světla, rozsvítí se obě žárovky. Znovu jej stiskněte a kontrolka zhasne.
6. Stiskněte tlačítko vypnutí a motor se vypne.

5. ČIŠTĚNÍ A ÚDRŽBA

Před čištěním nebo údržbou digestoře vždy vypněte napájení. Upozorňujeme, že četnost čištění a údržby digestoře závisí na typu a intenzitě používání.

1. Aby se zabránilo poškození vnějšího povrchu odtahové digestoře v průběhu času, doporučuje se ji čistit horkou vodou a nekorozivním čisticím prostředkem každé dva měsíce.
2. Nepoužívejte abrazivní čisticí prostředky. V opačném případě může dojít k poškození povrchu digestoře.
3. Motor a ostatní díly uchovávejte mimo dosah vody, protože voda může spotřebič poškodit.
4. Uhlíkový filtr nesmí být vystaven teplu.

Čištění hliníkových filtrů. Obr. 9

K čištění mastnoty z hliníkových filtrů nepoužívejte agresivní čisticí prostředky. Pravidelné čištění hliníkových filtrů prodlouží životnost spotřebiče a přispěje k jeho správnému provozu. Postupujte podle následujících pokynů:

Způsob čištění 1:

Ponořte hliníkové filtry do horké vody (40-50 °C), přidejte čisticí prostředek a nechte je namočené 2 až 3 minuty. Chraňte se rukavicemi a filtry čistěte kartáčkem nebo jemnou houbou. Netlačte příliš na ne, protože filtry jsou velmi jemné a mohou se snadno poškodit.

Způsob čištění 2:

Pokud chcete, můžete filtry mýt také v myčce nádobí při teplotě přibližně 60 °C.

Uhlíkový filtr. Obr. 10

Tento typ filtru obsahuje aktivní uhlí a zajišťuje čištění vzduchu a pohlcování pachů z vaření. Aktivní uhlí se po určité době zanese, čímž se sníží absorpční kapacita filtru. Uhlíkový filtr nelze mýt ani nijak čistit, po skončení jeho životnosti jej musíte vyměnit za nový.

1. Vyjměte hliníkové filtry.
2. Uhlíkové filtry jsou umístěny na obou stranách motoru. Otáčejte jimi, dokud nebudou pevně uchyceny.
3. Pro výměnu uhlíkového filtru postupujte v opačném pořadí

ČEŠTINA

Výměna žárovky/lampy

Důležité:

• Výměnu žárovky/lampy musí provést technická podpora společnosti Cecotec nebo akreditovaní kvalifikovaní technici.
• Před jakoukoli operací na spotřebiči vždy odpojte napájení. Při manipulaci s žárovkou/lampou se ujistěte, že před jakýmkoli přímým kontaktem s rukama zcela vychladly.
• Při manipulaci s žárovkami je uchopte pomocí hadříku nebo rukavic, abyste zabránili kontaktu potu s žárovkou, protože to může zkrátit její životnost.

Poznámka:

• Před výměnou žárovek/lamp se ujistěte, že je spotřebič vypnutý a odpojený od sítě.
• Při výměně žárovek/lamp se chraňte před nebezpečím, např. používáním rukavic.

6. ŘEŠENÍ PROBLÉMŮ

Problém Příčina Řešení
Kontrolka svítí, ale motor nefunguje	Digestoř je ucpaná Odstraňte nečistoty, které blokujídigestoř
	Kondenzátor je poškozený	Pro výměnu kondenzátoru se obraťte na oficiální servisní středisko společnosti Čecotec
	Motor je zaseknutý nebo je poškozené ložisko	Pro výměnu motoru se obraťte na oficiální technickou asistenční službu společnosti Čecotec
	Motor je spálený nebo nepříjemně zapáchá	Pro výměnu motoru se obraťte na oficiální technickou asistenční službu společnosti Čecotec
Světlo ani motor nefungují	Kromě výše uvedeného zkontrolujte následující:
	Žárovka se přepálila Pro výměnu žárovky se obraťte na oficiální technickou asistenční službu společnosti Cecotec
	Napájecí kabel se uvolnil Pro připojení kabelů podle schématu zapojení se obraťte na oficiální technickou asistenční službu společnosti Cecotec.
Z hliníkových filtrů odkapává mastnota	Filtry jsou velmi znečištěné	Okamžitě vyčistěte nebo vyměňte hliníkové filtry
Digestoř vibruje Ventilátor je poškozený, což způsobuje vibrace digestoře při odtahu vzduchu		Pro výměnu ventilátoru se obraťte na oficiální servisní středisko společnosti Cecotec
		Motor není bezpečně upevněn	Motor řádně upevněte
		Odtahová digestoř není řádně upevněna	Digestoř řádně připevněte
Digestoř neodsává dostatečně	Vzdálenost mezi odtahovou digestoří a varnou plochou je příliš velká	Upravte vzdálenost
	V místnosti je přílišné větrání v důsledku otevřených dveří nebo oken	Přemístěte digestoř a znovu ji nainstalujte
Digestoř je nakloněná	Upevňovací šrouby nejsou řádně dotaženy	Digestoř opět nastavte do vodorovné polohy a utáhněte šrouby
	Plastové hmoždinky nejsou správně dotažené	Digestoř opět nastavte do vodorovné polohy a utáhněte hmoždinky

Pokud žádná z těchto situací neodpovídá vašemu problému, nepokoušejte se zařízení sami rozebírat nebo opravovat. Opravy prováděné nezkušenými osobami mohou vést ke zranění nebo vážným poruchám v provozu. Obratte se na Technický servis firmy Cecotec. Opravu musí provádět autorizovaný technik a musí být použity pouze originální náhradní díly.

ČEŠTINA

Vlastní údržba nebo neoprávněná údržba má vliv na bezpečné používání výrobku a na uplatnění záručních podmínek.

UPOZORNĚNÍ:

Veškeré elektrické opravy tohoto spotřebiče musí odpovídat místním a/nebo státním zákonům. V případě pochybností a před provedením jakékoli z výše uvedených operací se obratte na technickou asistenční službu společnosti Cecotec. Při otevírání spotřebiče jej vždy odpojte od zdroje napájení.

7. TECHNICKÉ SPECIFIKACE

Reference produktu: 02878 / 02879 / 02884

Název produktu: Bolero Flux TM 606500 Inox A / Bolero Flux TM 606500 Black A / Bolero Flux TM 906500 Inox A

Nominální napětí: 220-240 V

Nominální frekvence: 50 Hz

Celkový výkon: 168 W

Motor: 165 W

Lampa: 2 x 1,5 W

Průtok vzduchu: 650 m³/h

Typ lampy: obdélníkové světlo LED

Rozměry lampy: (120 x 33) mm

Kód ILCOS D: DBL-1.5-S-120/33

	Symbol Hódnota Jednotka
Identifikace modelu		02878 (1) / 02879 (1) / 02884(2)
Roční spotřeba energie AEC	digestož	34,8 kWh/a
Faktor přírůstku času f 0,9
Dynamická účinnost kapalin FDE	digestož	29,5
Třída energetické účinnosti	EEIdigestož	48,7
Průtok vzduchu měřený v bodě nejvyšší účinnosti	Q_BEP	282,4 m	^3/h
Tlak vzduchu měřený v bodě nejvyšší účinnosti	P_BEP	373 Pa
Maximální průtok vzduchu Q	_máx	616,1 m	^3/h
Elektrický výkon měřený v bodě nejvyšší účinnosti	W_BEP	99,2 W
Nominální výkon systému osvětlení W	_L	1,5 (x 2) W
Měření osvětlenosti systému osvětlení na varné ploše	E_střední	77 ^(1) 70 ^(2)	lux
Spotřeba energie v pohotovostním režimu	P_S	N.A. W
Spotřeba energie v režimu vypnutí	P_o	0	W
Hladina hluku (Nejvyšší nastavení)	L_WA	68	dB
Hladina hluku (Nejnižší nastavení)	L_WA	61	dB

Tento výrobek obsahuje energeticky účinný světelný zdroj A.

Spotřeba energie ve vypnutém stavu je 0 W podle směrnic normy EN 50564:2011 a evropských předpisů 1275/2008/EC a 801/2013/EC. K tomu je zařízení připojeno k elektrické síti, aniž by vykonávalo jakoukoli funkci. Přepínač/ovladač zařízení byl nastaven do polohy „vypnuto“.

Technické specifikace se mohou změnit bez předchozího upozornění za účelem zlepšení kvality produktu.

Vyrobeno v Číně | Navrženo ve Španělsku

8. RECYKLACE ELEKTRICKÝCH A ELEKTRONICKÝCH ZAŘÍZENÍ

Tento symbol označuje, že v souladu s platnými předpisy musí být produkt a/nebo baterie zlikvidovány odděleně od domovního odpadu. Po skončení životnosti tohoto výrobku byste měli baterie/akumulátory vyjmout a odnést na sběrné místo určené místními úřady.

Podrobné informace o tom, jak správně likvidovat elektrická a elektronická zařízení a/nebo baterie, by měli spotřebitelé získat od místních úřadů.

Dodržování výše uvedených pokynů přispěje k ochraně životního prostředí.

9. ZÁRUKA A TECHNICKÝ SERVIS

Společnost Cecotec odpovídá konečnému uživateli nebo spotřebiteli za jakýkoli nesoulad, který existuje v době dodání výrobku za podmínek a ve lhůtách stanovených platnými předpisy.

Doporučuje se, aby opravy prováděl kvalifikovaný personál.

Pokud zjistíte incident s produktem nebo máte nějaké dotazy, kontaktujte oficiální službu technické pomoci společnosti Cecotec na telefonním čísle [phone].

10. COPYRIGHT

Práva duševního vlastnictví k textům v této příručce jsou majetkem společnosti CECOTEC INNOVACIONES, S.L. Všechna práva jsou vyhrazena. Obsah této publikace nesmí být, zčásti nebo jako celek, reprodukován, ukládán do systému obnovy, prénášen nebo distribuován žádnými prostředky (elektronicky, mechanicky, fotokopírováním, nahráváním nebo podobným způsobem) bez předchozího souhlasu společnosti CECOTEC INNOVACIONES, S.L.

12345

Fig./Img./Abb./Afb./Rys.1

400-780 77-360 150 227 60 600/900 162.5 160 160 220

Fig./Img./Abb./Afb./Rys.2

65cm 75cm

Fig./Img./Abb./Afb./Rys. 3
