MODE D'EMPLOI ODE 100-2 Flex
fr Notice d'instructions d'origine 17
Symboles utilisés ..... 17
Pour votre sécurité. 17
Bruit et vibrations ..... 19
Consignes pour la mise au rebut ..... 20
Conformité C.€ 20
Vue d'ensemble 21
Données techniques 22
Instructions d'utilisation ..... 22
Maintenance et nettoyage ..... 24
Exclusion de responsabilité ..... 25
Symboles utilisés
AVERTISSEMENT!
Ce symbole prévient d'un danger imminent ; le non-respect des consignes qui le suivent s'accompagne d'un danger de mort ou de blessures très graves.
PRUDENCE!
Ce symbole désigne une situation potenti- ellement dangereuse. Si vous ne respectez pas cette consigne, vous risquez de vous blesser ou de causer des dégâts matériels.
REMARQUE
Ce symbole vous donne des conseils d'utilisation et des informations importantes.
Symboles apposés sur l'appareil
Avant la mise en service, veuillez lire la notice d'instructions !
Portez des lunettes de protection !
Portez un casque anti-bruit !
Portez obligatoirement une protection buccale !
Consignes pour la mise au rebut de l'ancien appareil (voir page 20) !
Pour votre sécurité
AVERTISSEMENT!
Avant d'utiliser cet appareil électrique, veuillez lire ces instructions et agir en les respectant :
– la présente notice d'utilisation,
- les « Consignes générales de sécurité » régissant l'emploi des appareils électriques et réunies dans le fascicule ci-joint (référence : 315.915),
- les règles et prescriptions préventives des accidents applicables sur le lieu de mise en œuvre.
Cet appareil électrique a été construit en l'état de la technique et des règles techniques de sécurité reconnues.
Toutefois, de son emploi peut émaner un danger de mort et un risque de blessures graves pour l'utilisateur ou les tiers, ou un risque d'endommager la machine elle-même ou d'autres objets de valeur. Il ne faut utiliser cet appareil électrique
– qu'à des fins conformes à l'usage prévu,
- dans un état technique et de sécurité parfait.
Supprimez immédiatement tout dérange- ment susceptible de compromettre la sécurité.
Conformité d'utilisation
Cette ponceuse est destinée
- aux utilisations professionnelles dans l'industrie et l'artisanat,
- Pour poncer à sec le bois, le plastique, la peinture, le mastic et des matériaux similaires,
- Pour travailler avec des disques abrasifs auto-agrippants et les accessoires indiqués dans la présente notice ou recommandés par le fabricant.
Le ponçage de métaux engendre des étincelles. Veillez à ce que personne ne puisse être menacé par la projection d'étincelles.
Consignes de sécurité pour ponceuses
AVERTISSEMENT!
Veuillez lire toutes les consignes de sécurité et instructions. Si les consignes d'avertissement et instructions ne sont pas correctement respectées, cela engendre un risque d'électrocution, d'incendie et / ou de blessures graves. Veuillez conserver toutes les consignes de sécurité et instructions dans un endroit sûr pour pouvoir les reconsulter ultérieurement.
■ Attention, risque d'incendie !
Évitez que la surface poncée et la ponceuse ne surchauffent.
Avant d'effectuer des pauses de travail, videz toujours le réservoir à poussière. En raison des étincelles qu'engendre le ponçage des métaux, la poussière de ponçage présente dans le sac à poussière, sur le microfiltre, le sac en papier (ou dans le sac filtrant et / ou le filtre de l'aspirateur) risque de prendre feu dans des conditions défavorables.
Si la poussière de ponçage est mélangée à des résidus de peinture, de polyuréthane ou à d'autres substances, et si la pièce poncée est très chaude après un long ponçage, cela crée un risque particulier.
■ N'utilisez pas l'outil électrique si son câble d'alimentation est endommagé.
Ne touchez pas le câble abîmé et débranchez la fiche mâle de la prise de courant si le câble a été endommagé pendant les travaux.
Les câbles d'alimentation endommagés accroissent le risque d'électrocution.
■ N'utilisez cet outil électrique que pour le ponçage à sec uniquement.
La pénétration d'eau dans un appareil électrique accroît le risque d'électrocution.
■ Les poussières de certains matériaux poncés (peintures au plomb, certaines essences de bois, minéraux ou métaux) peuvent exposer l'utilisateur ou des personnes proches de lui à des risques.
L'inhalation ou le fait de toucher ces poussières peuvent provoquer des maladies des voies respiratoires et / ou des réactions allergiques.
- Veillez à ce que l'aération du poste de travail soit suffisante !
- Si possible, utilisez un système externe d'aspiration de la poussière.
– Il est recommandé d'utiliser un masque de protection respiratoire avec filtre de classe P2.
■ Sécurisez la pièce. Une pièce retenue au moyen de dispositifs de serrage ou d'un étau l'est plus sûrement qu'avec la main.
■ Maintenez votre poste de travail propre. Les mélanges de matières sont particulièrement dangereux. La poussière de métal léger peut brûler ou exploser.
■ Ne travaillez sur aucun matériau susceptible de dégager des substances dangereuses pour la santé (amiante par exemple).
■ Ne poncez et ne sectionnez jamais de matériaux dont la teneur en magnésium dépasse 80%. Risque d'incendie !
■ Avant l'utilisation, vérifiez que les outils de meulage ont été correctement montés et fixés. Enclenchez l'appareil et laissez-le tourner hors charge pendant 30 secondes.
Interrompez immédiatement l'essai de marche si des vibrations considérables ou d'autres dommages apparaissent. Vérifiez la machine pour déterminer la cause de cette anomalie.
■ Avant de déposer l'appareil électrique sur une surface, éteignez-le et attendez qu'il ait fini de ralentir.
■ Ne serrez jamais l'appareil électrique dans un étau.
■ Le cordon de secteur doit toujours s'éloigner par l'arrière de l'outil électrique.
Autres consignes de sécurité
■ N'utilisez que des câbles prolongateurs homologués pour servir à l'extérieur.
■ Pour marquer l'appareil, n'utilisez que des étiquettes autocollantes. Ne percez jamais de trous dans le corps de l'appareil.
■ La tension du secteur et celle indiquée sur la plaque signalétique doivent concorder.
Bruit et vibrations
Les niveaux de bruits et vibrations ont été déterminés conformément à EN 60745.
Le niveau de bruit évalué en décibels (A) s'élève typiquement à :
| Pression acoustique L_pA [dB(A)] | Puissance sonore L_WA [dB(A)] | |
| OSE 80-2 | 80 91 | |
| ODE 100-2 | 80 91 | |
| ORE 125-2 | 78 89 | |
| Marge d'incertitude K = 3 dB | ||
Valeur totale des vibrations :
| Valeur émissive ah[m/s2] | |
| OSE 80-2 | 2,9 |
| ODE 100-2 | 3,6 |
| ORE 125-2 | 3,5 |
| Marge d'incertitudeK = 1,5 m/s2 |
AVERTISSEMENT!
Les valeurs de mesure indiquées s'appliquent aux appareils neufs.
Pendant la mise en œuvre quotidienne, les valeurs de bruit et de vibrations varient.
i REMARQUE
Le niveau de vibrations indiqué dans ces instructions a été mesuré selon un procédé standardisé dans la norme EN 60745, et peut servir à comparer les outils électroportatifs entre eux. Ce procédé convient également pour estimer provisoirement la contrainte en vibrations. Le niveau de vibrations indiqué se réfère aux principales applications de l'outil électrique. Le niveau de vibrations représente les principales formes d'utilisation de l'outil électrique. Si toutefois ce dernier est utilisé à d'autres fins, avec des outils montés différents ou s'il ne subit qu'une maintenance insuffisante, le niveau de vibrations pourra dévier de ce qui est indiqué.
Cela peut accroître nettement la contrainte en vibrations sur l'ensemble de la période de travail.
Pour une estimation précise de la contrainte en vibrations, il faudrait également tenir compte des temps au cours desquels l'appareil est éteint ou bien de ceux au cours desquels il tourne certes, mais que l'utilisateur ne s'en sert pas. Cela peut réduire nettement la contrainte en vibrations sur l'ensemble de la période de travail.
Pour protéger l'utilisateur contre les effets des vibrations, définissez des mesures de sécurité supplémentaires, dont par exemple :
Maintenance de l'outil électrique et des outils installés, maintien des mains au chaud, organisation des séquences de travail.
PRUDENCE!
Lorsque la pression acoustique dépasse 85 dB(A), veuillez porter un casque antibruit.
Consignes pour la mise au rebut
AVERTISSEMENT!
Lorsque les appareils ont fini de servir, enlevez leur cordon d'alimentation électrique pour les rendre inutilisables.
Pays de l'UE uniquement Ne mettez pas les outils électriques à la poubelle des déchets domestiques !
Conformément à la directive européenne 2012/19/CE visant les appareils électriques et électroniques usagés, et à sa transposition en droit national, les outils électriques ne servant plus devront être collectés séparé-ment et introduits dans un circuit de recyclage respectueux de l'environnement.
REMARQUE
Pour connaître les possibilités de mise au rebut, veuillez consulter votre revendeur spécialisé.
Conformité C€
Nous déclarons sous notre responsabilité exclusive que le produit décrit à la rubrique « Données techniques » se conforme aux normes ou aux documents normatifs suivants :
EN 60745 conformément aux dispositions énoncées dans les directives 2004/108/CE (jusqu'au 19/04/2016), 2014/30/UE (depuis le 20/04/2016), 2006/42/CE, 2011/65/CE.
Responsables de la documentation technique : FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr
1 Interrupteur
pour allumer et éteindre l'appareil
2 Surfaces de préhension isolées
3 Cordon d'alimentation électrique
de 4,0 m, terminé par une fiche mâle
4 Molette
pour ajuster le nombre de vibrations.
5 Embout d'aspiration
6 Plaque signalétique (pas visible)
7 Plaque de ponçage
a) rectangulaire (OSE 80-2)
b) ronde (ORE 125-2)
c) triangulaire (ODE 100-2)
8 Boîtier de cartouche microfiltre
a) Carter
b) Cartouche filtrante avec couvercle
Données techniques
| OSE 80-2 ODE 100-2 ORE 125-2 | ||||
| Type d'appareil Ponceuse à excentrique | ||||
| La tension V / Hz 230/50 | ||||
| Puissance absorbée W 200 | ||||
| Diamètre du cercle oscillant mm 2 | ||||
| Vitesse de marche à vide | min^-1 | 8000-13000 | ||
| Vibrations en marche à vide | min^-1 | 16000-26000 | ||
| Remplacement de la plaque de ponçage | rectangulairetriangulaire | ronde | ||
| Taille de la plaque de ponçage | mm | 80x130 | 100x145 | ∅ 125 |
| Poids (sans le cordon) | kg | 1,25 | 1,20 | 1,20 |
| Classe de protection | II / ☐ | |||
Instructions d'utilisation
AVERTISSEMENT!
Avant d'effectuer tous travaux sur l'outil électrique, débranchez sa fiche mâle de la prise de courant.
Avant la mise en service
■ Déballez l'outil électrique puis vérifiez que la livraison est au complet et l'absence de dégâts survenus en cours de transport.

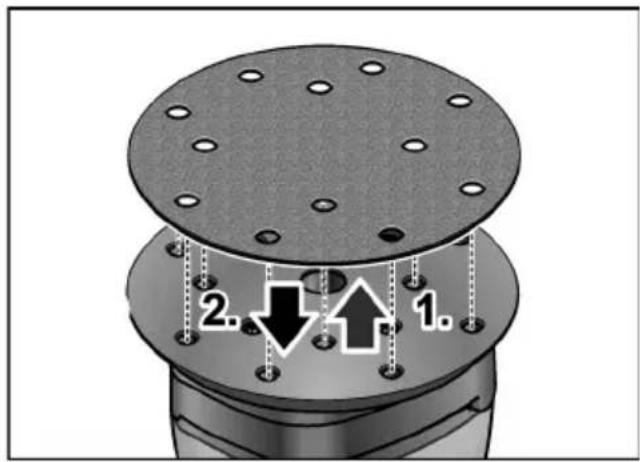

Poser / changer le disque abrasif
La plaque de ponçage dispose d'une fixation auto-agrippante et a donc été exclusivement conçue pour utiliser des feuilles abrasives auto-agrippant.
■ Débranchez la fiche mâle de la prise de courant.
■ Si nécessaire, débarrassez le plateau ponçage des impuretés grossières.
■ Montez un disque abrasif neuf (2.). Fixez le disque abrasif en veillant à ce que ses perforations concordent exactement avec celles de la plaque de ponçage.
■ Imprimez une légère pression sur le disque abrasif pour le plaquer légèrement contre la fixation auto-agrippante sur le plateau de ponçage.
Aspiration de poussière
N'utilisez cet outil électrique qu'exclusivement en association avec un système d'aspiration. Ceci empêche de polluer l'air du lieu de travail avec de fortes concentrations de poussière, et empêche l'apparition de salissures importantes au poste de travail.
La poussière de ponçage est directement aspirée au point d'abrasion, via les conduits d'aspiration ménagés dans la plaque de ponçage de ponçage.
Il est possible de mettre l'outil électrique en œuvre avec le dispositif d'aspiration intégré, ou avec une installation d'aspiration raccordé.

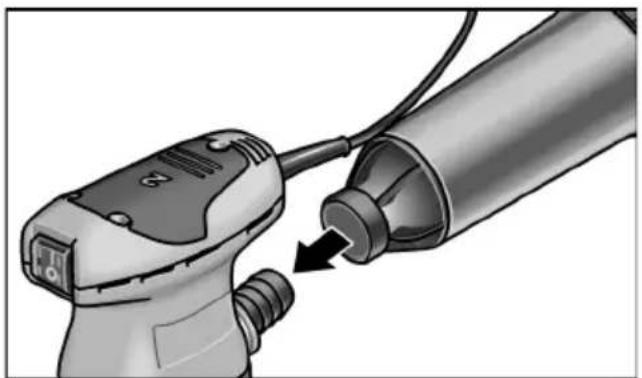

Aspiration propre avec le boîtier de cartouche microfiltre
■ Enfoncez le boîtier de cartouche microfiltre jusqu'à la butée sur l'embout d'aspiration.
Pour garantir une aspiration de poussière optimale, videz à temps le boîtier de cartouche microfiltre !
Nettoyez régulièrement la cartouche microfiltre.

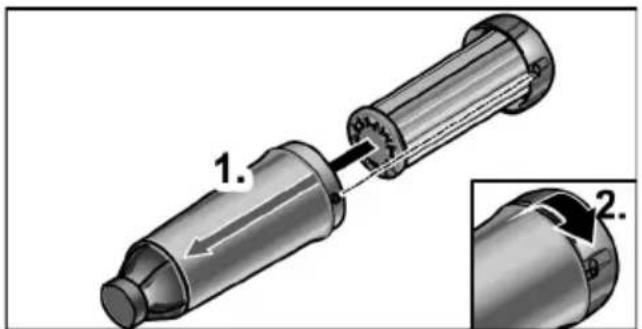

■ Pour détacher le boîtier de cartouche microfiltre de l'embout d'aspiration, imprimez à ce boîtier des mouvements rotatifs.
■ Retirez le couvercle (fermeture à baïon-nettes) et extrayez-le avec la cartouche microfiltre.
■ Pour la nettoyer, tapez la cartouche microfiltre sur une surface dure. Nettoyez les lamelles avec une brosse à crins doux.
■ Videz le boîtier de la cartouche microfiltre.
■ Remontez le boîtier de la cartouche microfiltre.


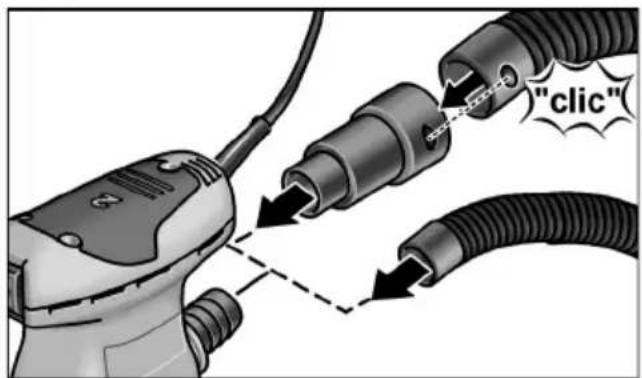

1. 2.Aspiration tierce avec une installation d'aspiration
■ Respectez la notice d'instructions accompagnant l'installation d'aspiration. Contrôlez la fixation !
■ Si nécessaire, utilisez un adaptateur.
i REMARQUE
Pour empêcher que l'appareil ne fasse ventouse à la surface de la pièce, réglez la puissance de l'aspirateur sur une valeur réduite en conséquence.

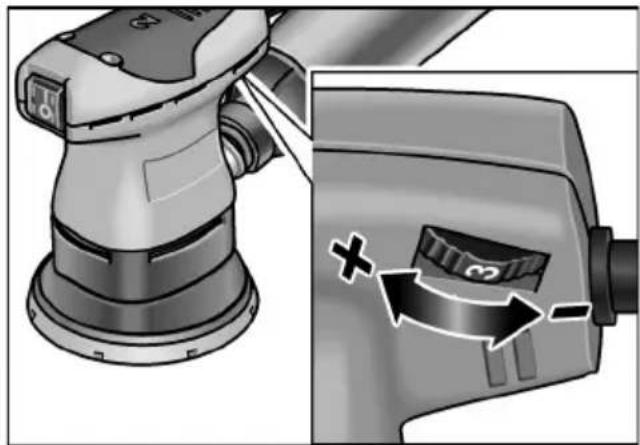

Réglage du nombre de vibrations
La molette permet de modifier en continu la vitesse de vibration pendant le travail, entre le chiffre 1 (faibles vibrations) et 6 (vibrations élevées).
Ceci permet d'adapter de façon optimale la vitesse de ponçage au matériau respectif à traiter et aux conditions de travail.

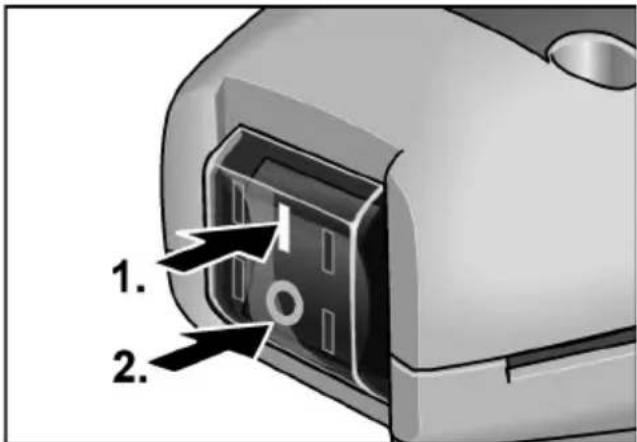

Allumage et extinction
■ Amenez l'interrupteur sur I.
Coupure de l'appareil (2.) :
■ Amenez l'interrupteur sur 0.
PRUDENCE!
Après une coupure de courant, l'appareil redémarre tout seul s'il se trouvait encore en position enclenchée.
Consignes de travail
AVERTISSEMENT!
Ne saisissez l'appareil électrique que par les surfaces isolées de sa poignée.
PRUDENCE!
Après que vous avez éteint l'appareil, l'outil de meulage continue de tourner brièvement.

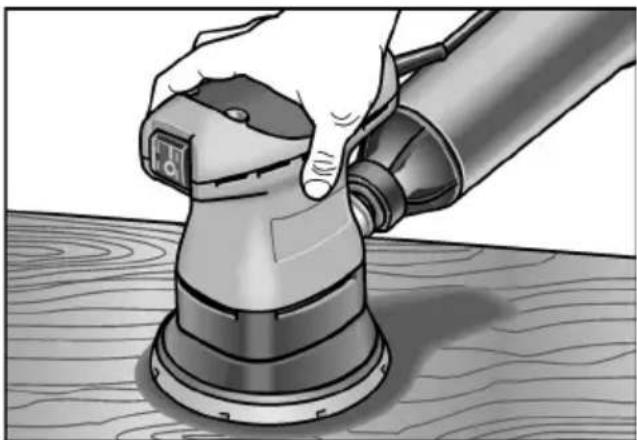

■ Allumez la ponceuse puis posez l'ensemble du disque à poncer sur la surface à usiner.
■ En exerçant une pression modérée, déplacez le disque uniformément sur la pièce.
■ Le résultat de ponçage dépend essentiellement du choix du disque de ponçage correct, du nombre de vibrations choisi et de la pression d'applique.
■ Changez les disques abrasifs à temps.
■ Un accroissement excessif de la pression d'applique n'accroît pas le rendement de ponçage mais use au contraire de façon accrue l'outil électrique et l'abrasif.
Vous trouverez des informations avancées sur les produits du fabricant à l'adresse www.flex-tools.com.
Maintenance et nettoyage
AVERTISSEMENT!
Avant d'effectuer tous travaux sur l'outil électrique, débranchez sa fiche mâle de la prise de courant.
Nettoyage
■ Nettoyez régulièrement l'appareil et les ouïes de ventilation.
■ Nettoyez régulièrement l'intérieur du carter moteur en injectant de l'air comprimé sec par les ouïes d'aération.
Carter
REMARQUE
Ne desserrez pas les vis situées contre le carter. En cas de non-respect de cette consigne, le fabricant déclinera toute obligation au titre du recours en garantie.
Réparations
Ne confiez les réparations qu'à un atelier de SAV agréé par le fabricant.
Pièces de rechange et accessoires
Reportez-vous aux catalogues du fabricant pour découvrir les feuilles abrasives adaptés aux différents domaines d'application et d'autres accessoires.
Vous trouverez des vues éclatées et des listes de pièces de rechange sur notre site Web :
www.flex-tools.com
Exclusion de responsabilité
Le fabricant et son représentant ne pourront être tenus responsables des dommages et du bénéfice perdu en raison d'une interruption du fonctionnement de l'affaire, provoqués par le produit ou par l'impossibilité de l'utiliser.
Le fabricant et son représentant ne pourront être tenus responsables des dommages provoqués par une utilisation inexperte du produit ou par son utilisation en association avec les produits d'autres fabricants.
