LIETOŠANAS INSTRUKCIJA ODE 100-2 Flex
Iv Lietošanas pamācības oriģināls .....134
Trokšni un vibrācija 135
Norādījumi par likvidēšanu ..... 136
(€-Atbilstība 136
Iss apskats 137
Tehniskā informācija 138
Lietošanas noteikumi ..... 138
Tehniskā apkope un kopšana ..... 140
Atbildības izslēgšana 140
Izmantotie simboli
BRĪDINĀJUMS!
Apzīmē tiešu draudošu bīstamību.
Šinorādījuma neievērošanas gadījumā draud nāve vai loti smagas traumas.
UZMANĪBU!
Apzīmē iespējamu bīstamu situāciju.
Šī norādījuma neievērošanas gadījumā draud traumas vai materiāli zaudējumi.
NORĀDĪJUMS!
Apzīmē izmantošanas ieteikumus un svarīgu informāciju.
Simboli uz instrumenta
Pirms ekspluatācijas izlasiet lietošanas pamācību!
Nēsājiet acu aizsargu!
Nēsājiet trokšņu aizsargu!
Nēsājiet sejas aizsargu!
Norādījums par vecās iekārtas likvidēšanu (sk. 136. lpp.)!
Jūsu drošībai
BRĪDINĀJUMS!
Pirms elektroinstrumenta izmantošanas izlasiet un rīkojieties saskaņā ar:
– šo lietošanas pamācību,
- pievienotās brošūras „Vispārējiem drošības tehnikas norādījumiem“ darbā ar elektroinstrumentiem (Aprakstu-Nr.: 315.915),
- darba iecirknī paredzētajiem nelaimes gadījumu aizsardzības noteikumiem un instrukcijām.
Šis elektroinstruments izgatavots atbilstoši tehnikas limenim, un balstoties uz atzītiem darba drošības tehnikas noteikumiem.
Neskatoties uz to, tās izmantotājam vai trešajām personām ekspluatēšanas laikā var rasties dzīvībai bīstamas situācijas, kā arī mašīnas bojājumi vai citi materiāli zaudējumi. Elektroinstrumentu drīkst izman-tot tikai
- paredzētajiem darbiem,
- drošības tehnikas noteikumiem atbil-stošā stāvoklī.
Drošību ietekmējoši traucējumi nekavējo- ties jānovērš.
Noteikumiem atbilstoša izmanto- šana
Šī slīpmašīna paredzēta
– profesionālai izmantošanai rūpniecībā un amatniecībā,
– koka, plastmasas, krāsas, špaktelmasas un citu līdzīgu materiālu slīpēšanai ar sausās slīpēšanas metodi,
– izmantošanai ar slīpripām, kuras piesti-prina ar lipekli, un ar piederumiem, kuri norādīti šajā instrukcijā vai kurus ieteicis ražotājs.
Slīpējot metālus, izraisās dzirksteļošana.
Tādēļ ievērojiet, lai ar dzirksteļošanu netiktu apdraudētas personas.
Slīpmašīnas drošības tehnikas noteikumi
BRĪDINĀJUMS!
Izlasiet visus drošības tehnikas noteikumus un norādījumus. Drošības tehnikas noteikumu un norādījumu neievērošanas gadījumā, var tikt izraisītas elektrotraumas, ugunsgrēks un/vai citi smagi ievainojumi. Uzglabājiet drošības tehnikas noteikumus un norādījumus nākotnei.
■ Uzmanību, degšanas bīstamība! Izvairieties no slīpējamā materiāla un slīpmašīnas pārkarses. Darba pārtraukumos regulāri iztukšojiet putekļu tvertni. Putekļu maisiņa, mikro-filtra, papīra maisiņa (vai putekļu sūcēja filtra jeb filtra maisiņa) slīpēšanas putekļi nelabvēlīgos apstākļos, piem., slīpējot metālus, dzirksteļošanas laikā var izraisīt pašaizdedzi. Īpaša bīstamība pastāv, ja slīpēšanas putekļi sajaucas ar lakas, poliuretāna paliekām vai citām kīmiskajām vielām un, ja slīpēšanas materiāls ilgā darba laikā ir sakarsis.
■ Neizmantojiet elektroinstrumentu, ja tā kabelis ir bojāts. Nepieskarieties bojātajam tīkla kabelim, un izvelciet tīkla kontaktdakšu, ja kabelis darba laikā tiek bojāts. Bojāti kabeli paaugstina elektrotraumu iegūšanas risku.
- Izmantojiet elektroinstrumentu tikai sausajai slīpēšanai. Üdens iekļūšana elektroiekārtā paaugstina elektrotraumu izraisīšanas iespēju.
■ No materiāliem izdalījušies putekļi, kā piem., no svinu saturošiem krāsu slāņiem, atsevišķām koksnes šķirnēm, minerāliem un metāliem var būt bīstami strādājošajām un tuvumā esošajām personām. leelpojot vai sakaroties ar šiem putekļiem, var tikt izraisītas elpošanas celu slimības un/vai alerģiskas reakcijas.
– Nodrošiniet labu darba iecirkna vēdināšanu!
– Ja iespējams, izmantojiet eksternu puteklu nosūkšanu.
– Tiek ieteikta P2 filtra kategorijas filtrējošās aizsargmaskas izmantošana.
■ Nodrošiniet sagatavi. Ar iespīlēšanas ierīcēm vai skrūvspīlēm nostiprinātu sagatavi ir drošāk turēt nekā ar rokām.
■ Uzturiet tīru savu darba vietu. Materiāla maisījumi ir īpaši bīstami. Vieglo metālu putekļi var aizdegties vai izraisīt sprādzienu.
■ Neapstrādājiet materiālus, kuri izdala veselībai bīstamas vielas (piem., azbestu).
■ Nekad negrieziet un neslīpējiet vieglos metālus, kuru magnija sastāvs ir lielāks par 80%. Ugunsbīstamība!
■ Pirms ekspluatācijas pārbaudiet slīpēšanas instrumentu pareizu montāžu un nostiprinājumu. leslēdziet ierīci uz 30 sekundēm bez slodzes!
■ Nekavējoties pārtrauciet izmēginājuma palaidi lielas vibrācijas vai citu bojājumu konstatēšanas gadījumā.
Cēloņa konstatēšanai pārbaudiet mašīnu.
■ Pirms elektroinstrumenta nolikšanas izslēdziet elektroinstrumentu un ľaujiet veikt izskrējienu.
■ Elektroinstrumentu nedrīkst iespīlēt skrūvspīlēs.
■ Tīkla kabelim vienmēr jāatrodas aiz elektroinstrumenta.
Citi drošības norādījumi
■ Izmantojiet tikai tādu pagarinātāju, kurš piemērots lietošanai ārpus telpām.
■ lerīces apzīmēšanai izmantojiet tikai uzīmes.
Neurbiet korpusā caurumus.
■ Tīkla spriegumam jāsaskan ar sprieguma datiem uz firmas plāksnītes.
Trokšni un vibrācija
Trokšņu un svārstību koeficienti tika noteikti atbilstoši EN 60745.
Ar A novērtētais ierīces trokšņa līmenis parasti sastāda:
| Skaņas spiediens L_pA [dB(A)] | Skaņas jauda L_WA [dB(A)] | |
| OSE 80-2 | 80 91 | |
| ODE 100-2 | 80 91 | |
| ORE 125-2 | 78 89 | |
| Nedrošība K = 3 dB | ||
Svārstību summārā vērtība:
| Emisijas koeficients ah[m/s2] | |
| OSE 80-2 | 2,9 |
| ODE 100-2 | 3,6 |
| ORE 125-2 | 3,5 |
| Nedrošība K = 1,5 m/s2 |
BRĪDINĀJUMS!
Dotās mērvienības attiecas uz jaunām ierīcēm. Izmantojot katru dienu, izmainās trokšņu un svārstību koeficienti.
NORĀDĪJUMS!
Šajās tehniskajās prasībās norādītais svārstību līmenis ir izmērīts atbilstoši EN 60745 normētajai mērīšanas metodei un elektroinstrumentu salīdzināšanai var tik savstarpēji izmantots. Tas ir piemērots ari iepriekšējai svārstību slodzes novērtēšanai.
Dotais svārstību līmenis parāda galvenos elektroinstrumenta izmantošanas veidus. Bet, ja elektroinstruments ar atšķirīgiem rezerves instrumentiem vai nepietiekamu apkopi tiek pielietots citādai izmantošanai, tad var rasties svārstību līmeņa novirzes. Tas var ievērojami palielināt svārstību slodzi visā darba laika periodā.
Precīzai svārstību slodzes noteikšanai jāņem vērā ari tas laiks, kurā ierīce ir gan izslēgta, vai ari darbojas, bet faktiski neatrodas darba procesā. Tas var ievērojami samazināt svārstību slodzi visā darba laika periodā. Sastādiet drošības tehnikas papildnoteikumus strādājošās personas aizsardzībai pret svārstību iedarbību, kā piem., attiecībā uz: elektroinstrumenta un rezerves instrumentu apkopi, roku siltuma saglabāšanu, darba procesu organizāciju.
UZMANĪBU!
Skañas spiedienam pārsniedzot 85 dB(A), jānēsā skañas aizsargu.
Norādījumi par likvidēšanu
BRĪDINĀJUMS!
Nodrošiniet nolietoto ieriču nelietojamību, likvidējot to tīkla kabeli.
Tikai ES valstim
Nelikvidējiet elektroinstrumentus kopā ar parastajiem atkritumiem.
Vadoties pēc Eiropas 2012/19/EK direktīvas „Par vecām elektronikas un elektroiekārtām“ un ietverot nacionālajā likumdošanā, nepiecie-šama nolietotu elektroinstrumentu škirota savākšana un nodošana otrreizējai, vidi sau-dzējošai pārstrādei.
NORĀDĪJUMS!
Informāciju par ierīces likvidēšanas iespē-jām var saņemt specializētajā veikalā.
CE-Atbilstība
Uz savu atbildību deklarējam, ka sadaļā „Tehniskā informācija“ aprakstītais izstrādājums atbilst šādiem standartiem vai normatīvajiem dokumentiem: EN 60745 atbilstoši direktīvu 2004/108/EK (līdz 19.04.2016), 2014/30/ES (no 20.04.2016), 2006/42/EK, 2011/65/EK noteikumiem.
Par tehnisko dokumentāciju atbild: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr
Eckhard Rühle Manager Research & Development (R & D)
2 Izolētas virsmas
3 4,0 m tikla kabelis ar tikla kontaktdakšu
4 lestatīšanas disks
svārstību koeficienta regulēšanai.
5 Nosūcējuzgalis
6 Firmas plāksnīte (nav redzama)
7 Slīpēšanas plāksnes
a) taisnstūra (OSE 80-2)
b) apalš (ORE 125-2)
c) trīsstūra (ODE 100-2)
8 Mikrofiltra patrona
a) Korpuss
b) Filtra ieliktnis ar vāku
Tehniskā informācija
| OSE 80-2 ODE 100-2 ORE 125-2 | ||||
| Ierīces modelis Ekscentra slīpmašīna | ||||
| Spriegums V/Hz 230/50 | ||||
| Patērējamā jauda W 200 | ||||
| Svārstību kontūra diametrs mm 2 | ||||
| Apgriezienu skaits tukšgaitā | min^-1 | 8000-13000 | ||
| Tukšgaitas svārstību koeficients | min^-1 | 16000-26000 | ||
| Slīpēšanas plāksnes forma | Taisnstūris Trīsstūris Apaļš | |||
| Slīpēšanas plāksnes izmērs | mm | 80x130 | 100x145 | ∅ 125 |
| Svars (bez kabeļa) | kg | 1,25 | 1,20 | 1,20 |
| Aizsargklase | II / ☐ | |||
Lietošanas noteikumi
BRĪDINĀJUMS!
Pirms visu elektroinstrumenta apkopes darbu uzsākšanas atvienojiet tikla kontaktdakšu.
Pirms ekspluatācijas
- Izņemiet no iepakojuma elektroinstrumentu un pārbaudiet piegādes komplekta pilnību un transportēšanas bojājumus.
Slīpripas uzlikšana/nomainišana
Slīpēšanas plāksnei ir paredzēts stiprinājums ar lipekli, tāpēc tā paredzēta tikai tādu slīpripu izmantošanai, kuras stiprina ar lipekli.
■ Atvienojiet kontaktdakšu.


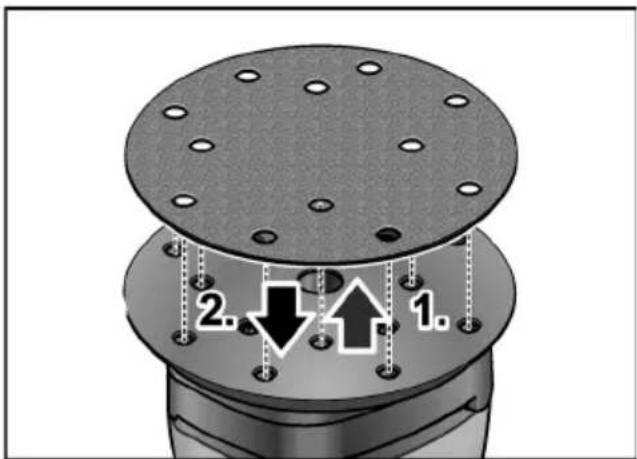

2.↓↑1.■ Noņemiet nodilušo slīpripu (1.).
■ Ja nepieciešams, notīriet slīpēšanas plāksni no lieliem piesārnojumiem.
■ Uzlieciet jaunu slīpripu (2). Slīpripas caurumiem jāsakrīt ar slīpēšanas plāksnes caurumiem.
■ Viegli piespiežot, piestipriniet slīpripu ar lipekli pie slīpēšanas pamatnes.
Puteklu nosūkšana
Obligāti izmantojiet elektroinstrumentu ar nosūkšanas sistēmu.
Ar to tiek novērsta darba gaisa augstā putekļu slodze un samazināta darbavietas piesārņošana ar netīrumiem.
Slīpēšanas putekļi tiek nosūkti tieši no berzes vietas caur slīpēšanas plāksnes nosūcējkanāliem.
Elektroinstrumentu var izmantot ar integrētu nosūcēju vai pieslēgtu nosūcējiekārtu.
Nosūkšana ar mikrofiltra patronu

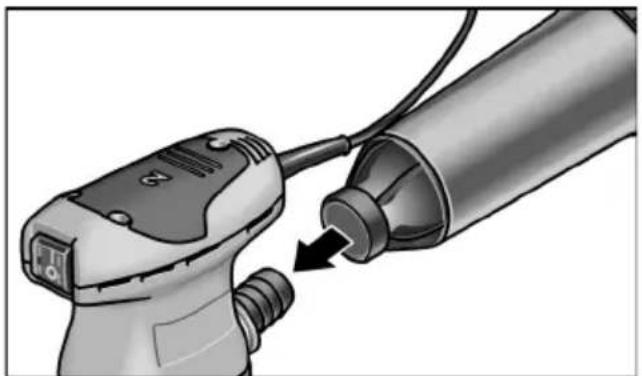

■ Mikrofiltra patronu uzbīdiet uz nosūcē-juzgaļa līdz galam.
Lai nodrošinātu optimālu nosūkšanu, laikus iztukšojiet mikrofiltra patronu!
Regulāri tīriet filtra elementu.

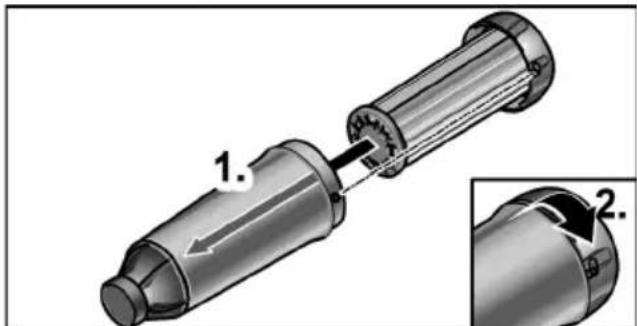

■ Mikrofiltra patronu nonemiet no nosūcē- juzgaļa ar rotējošām kustībām.
■ Noņemiet vāku (bajonetes savienojums) un izņemiet kopā ar filtra elementu.
■ Filtra elementu izdauziet uz cietas pamatnes.
Plāksnītes notīriet ar mīkstu suku.
■ Iztukšojiet mikrofiltra patronas korpusu.
■ Mikrofiltra patronu atkal uzmontējiet.


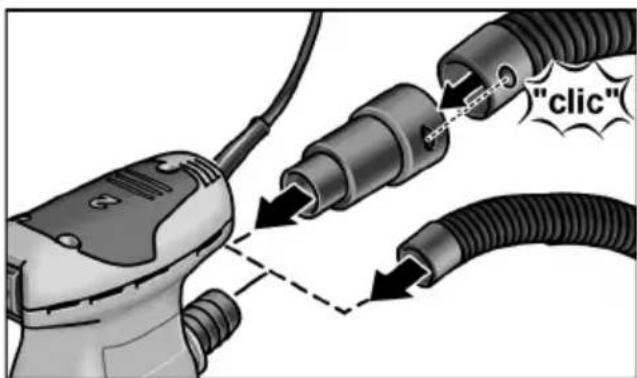

"click"■ Pieslēdziet nosūcējšlūteni pie nosūcējuzgalas.
■ levērojiet nosūcējiekārtas lietošanas pamācības noteikumus! Pārbaudiet nostiprinājuma stabilitāti!
■ Ja nepieciešams, izmantojioet piemērotu adapteri.
i NORĀDĪJUMS!
Lai novērstu ierīces piesūkšanos pie sagataves virsmas, nepieciešama atbilstoši samazinātas sūcēja piesūkšanas jaudas nostādīšana.
Svārstību koeficienta regulēšana

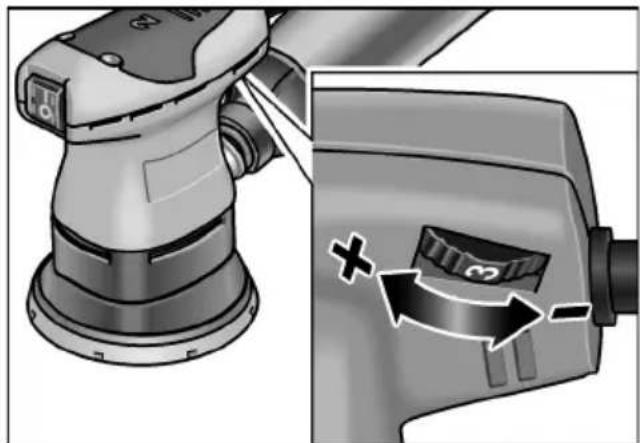

Ar iestatīšanas diska palīdzību iespējama svārstību skaita bezpakāpeniska variēšana arī darbības laikā no 1 (zems) līdz 6 (augsts).
Ar to iespējama slīpēšanas ātruma optimāla pielāgošana attiecīgajam materiālam un darba apstākliem.
leslēgšana un izslēgšana


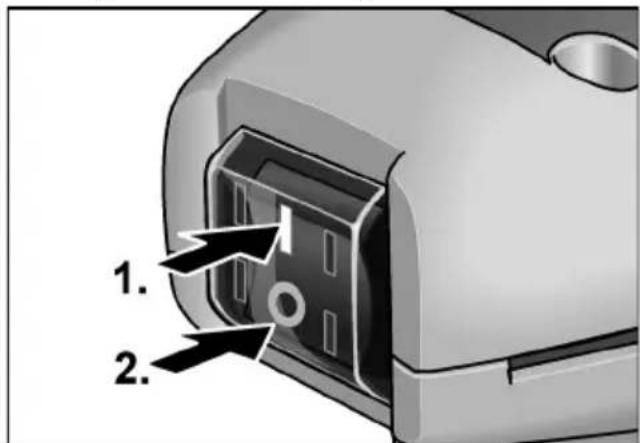

1. 2.Ierīces ieslēgšana (1.):
■ Nospiediet slēdzi uz l. lerīces izslēgšana (2.):
■ Nospiediet slēdzi uz 0.
UZMANĪBU!
Pēc strāvas padeves pārtraukuma ieslēgtā ierīce sāk atkal no jauna darboties.
Darba norādījumi
BRĪDINĀJUMS!
Satveriet elektroinstrumentu tikai pie izolētajām roktura vietām.
UZMANĪBU!
Pēc izslēgšanas slīpēšanas instruments īsu laiku turpina griezties.

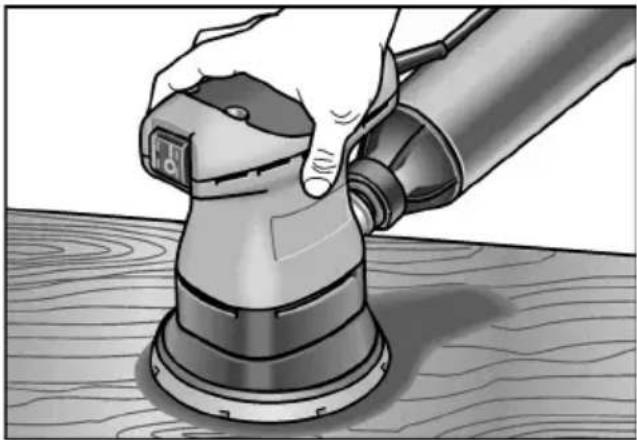

■ leslēdziet slīpēšanas instrumentu un ar visu slīpripu uzlieciet uz apstrādā-jamās ripas.
■ Ar vienmērīgu spiedienu pārvietojiet pa materiālu.
■ Slīpēšanas rezultāts lielā mērā atkarīgs no pareizās slīpripas, svārstību koeficienta un piespiešanas spiediena izvēles.
■ Nomainiet slīpripas savlaicīgi.
- Ar pārāk liela piespiediena paaugstināšanu netiek sasniegta augstāka slīpēšanas jauda, bet gan lielāka elektroinstrumenta un abrazīvā materiāla nodilšana.
Papildinformāciju par ražotāja izstrādāju-miem var saņemt zem www.flex-tools.com.
Tehniskā apkope un kopšana
BRĪDINĀJUMS!
Pirms visu elektroinstrumenta apkopes darbu uzsākšanas atvienojiet tikla kontakt-dakšu.
Tirišana
■ Regulāri tīriet ierīci un ventilācijas spraugas.
■ Regulāri izpūtiet caur ventilācijas spraugām ar sausu saspiesto gaisu korpusa iekšpusi ar motoru.
Korpuss
NORĀDĪJUMS!
Neatskrūvējiet korpusa skrūves. Neievērošanas gadījumā tiek dzēsti ražotāja garantijas pienākumi.
Remontdarbi
Remontdarbus jāveic tikai ražotāja autorizētā klientu servisa darbnīcā.
Rezerves daļas un aprīkojums
Citas slīpripas dažādam pielietojumam un citu aprīkojumu skatiet ražotāja katalogā. Detaļu izkārtojuma attēlus un rezerves daļu sarakstus Jūs atradīsiem mūsu mājas lapā: www.flex-tools.com
Atbildības izslēgšana
Ražotājs un viņa pārstāvis nav atbildīgi par zaudējumiem un peļnas zudumiem uzņēmuma darbības pārtraukšanas gadījumā, kurš tika izraisīts ražojuma vai ražojuma neiespējamās izmantošanas dēļ.
Ražotājs un viņa vietnieks nav atbildīgi par materiālajiem zaudējumiem, kuri tika izraisīti, ierīci neprasmīgi izmantojot vai izmantojot to savienojumā ar citu ražotāju izstrādājumiem.
