KÄYTTÖOHJE ODE 100-2 Flex

fi Alkuperäinen käyttöohjekirja 75

Käytetyt symbolit 75

Turvallisuusasiaa 75

Melu ja tärinä 76

Kierrätysohjeita 77

C €-Vaatimustenmukaisuus 77

Kuva koneesta 78

Tekniset tiedot 79

Käyttöohjeet 79

Huolto ja hoito 81

Vastuun poissulkeminen 81

Käytetyt symbolit

VAROITUS!

Viittaa välittömästi uhkaavaan vaaraan.

Ohjeen noudattamatta jättäminen saattaa johtaa kuolemaan tai vakaviin loukkantumisiin.

VARO!

Viittaa mahdollisesti vaaralliseen tilante-eseen. Ohjeen noudattamatta jättäminen saattaa johtaa loukkaantumisiin tai esine-vaurioihin.

OHJE

Viittaa koneen käyttöä koskeviin ohjeisiin ja tärkeisiin tietoihin.

Symbolit koneessa

Lue käyttöohjeet ennen koneen käyttöönottoa!

Käytä silmiensuojaimia!

Käytä kuulonsuojaimia!

Käytä hengityssuojainta!

Vanhan laitteen kierrätysohjeet (katso sivu 77)!

Turvallisuusasiaa

VAROITUS!

Lue ohjeet ennen sähkötyökalun käyttöä ja toimi niiden mukaisesti:

- koneen käyttöohje,

- sähkötyökalujen käyttöä koskevat »Yleiset turvallisuusohjeet« oheisessa vihkosessa (dokumentti nro: 315.915),

- käyttöpaikalla voimassa olevat ohjeet ja työsuojelumääräykset.

Tämä sähkötyökalu on valmistettu uusimman teknisen tietämyksen ja hyväksyttyjen turvateknisten säännösten mukaisesti.

Tästä huolimatta sen käytöstä saattaa aiheutua hengenvaaraa koneen käyttäjälle ja muille henkilöille ja itse kone tai muu esineistö voi vaurioitua.

Sähkötyökalua saa käyttää vain

- määräystenmukaiseen käyttötarkoitukseen,

- sen ollessa teknisesti moitteettomassa kunnossa.

Turvallisuuteen vaikuttavat häiriöt on korjattava välittömästi.

Määräystenmukainen käyttö

Tämä hiomakone on tarkoitettu

- ammattikäyttöön teollisuudessa ja työpa-joissa,

– puun, muovin, maalin ja lakan, pakkelin ja muiden samantyyppisten materiaalien kuivahiontaan,

- käytettäväksi tässä käyttöohjeessa ilmoitettujen tai valmistajan suosittelemien tarrahiomapyöröjen ja lisätarvikkeiden kanssa.

Metallia hiottaessa syntyy kipinöitä.

Varmista, ettei kukaan altistu kipinöille.

Hiomakoneita koskevat turvallisuusohjeet

VAROITUS!

Lue kaikki turvallisuus- ja muut ohjeet.

Turvallisuusohjeiden noudattamisen laimin- lyönti saattaa johtaa sähköiskuun, tulipa- loon ja/tai vakavaan loukkaantumiseen.

Säilytä kaikki turvallisuus- ja muut ohjeet myöhempää käyttötarvetta varten.

■ Huom. Tulipalon vaara!
Vältä hiottavan pinnan ja hiomakoneen ylikuumenemista. Tyhjennä aina pöly-säilö ennen työtaukoja.
Pölypussissa, mikrosuodattimessa, paperipussissa (tai pölynimurin suodatin-pussissa tai suodattimessa) oleva hioma-pöly saattaa syttyä itsestään epäedullisissa olosuhteissa, kuten kipinästä metallia hiottaessa. Erittäin vaarallista on, jos hiomapölyä on sekoittunut maali-, lakka-, polyuretaanijäämien tai muiden kemikaalien kanssa, ja hiottava materiaali on kuumaa pitkän työrupeaman jälkeen.

- Älä käytä sähkötyökalua, jos sen liitäntäkaapeli on vioittunut.

Älä koske viallliseen kaapeliin, vaan irrota verkkopistotulppa pistorasiasta, jos kaapeli vioittuu käytön aikana.

Vialliset kaapelit lisäävät sähköiskun riskiä.

Käytä sähkötyökalua vain kuivahiontaan. Jos sähkölaitteeseen pääsee vettä, sähköiskun riski kasvaa.

■ Materiaaleista, kuten lyijyä sisältävistä pinnoitteista, joistakin puulaaduista, mineraaleista ja metallista, lähtevä pöly voi olla vaarallista koneen käyttäjälle ja lähellä oleville henkilöille.

Pölyjen hengittäminen tai niiden kanssa kosketuksiin joutuminen saattaa aiheuttaa hengitystiesairauksia ja/tai allergisia reaktioita.

– Huolehdi hyvästä ilmanvaihdosta työpaikalla!

– Mikäli mahdollista, käytä erillistä pölynpoistojärjestelmää.

– P2-suodatinluokan hengityssuojaimen käyttö on suositeltavaa.

– Huolehdi hyvästä ilmanvaihdosta työpaikalla! – Mikäli mahdollista, käytä erillistä pölynpoistojärjestelmää. – P2-suodatinluokan hengityssuojaimen käyttö on suositeltavaa.

■ Kiinnitä työkappale kunnolla.

Kiinnityslaitteeseen tai ruuvipuristimeen kiinnitettynä työkappale pysyy varmemmin paikallaan kuin käsin kiinnipitämällä.

■ Pidä työpaikka siistinä.

Eri materiaalin seokset ovat erittäin vaarallisia. Kevytmetallipöly saattaa syttyä palamaan tai räjähtää.

Alä työstä materiaaleja, joista vapautuu terveydelle vaarallisia aineita (esim. asbestia).

- Älä hio tai katkaise kevytmetalleja, joiden magnesiumipitoisuus on yli 80%. Tulipalon vaara!

■ Tarkista ennen käyttöä, että hiomalaikat ovat kunnolla paikoillaan ja oikein kiinnitetty. Käynnistä kone sitä kuormittamatta 30 sekunniksi!

■ Keskeytä koekäyttö heti, jos esiintyy voimakasta tärinää tai jos havaitset muita vikoja. Tarkista kone ja katso, mistä häiriö johtuu.

■ Kytke sähkötyökalu pois päältä ja odota, että se on pysähtynyt, ennen kuin lasket sen käsistäsi.

- Älä kiinnitä sähkötyökalua ruuvipenkkiin.

■ Huolehdi, että verkkojohto on aina sähkötyökalusta taaksepäin.

Muita turvallisuusohjeita

■ Käytä vain ulkokäyttöön hyväsyttyjä jatkojohtoja.

Käytä nauhahiomakoneen merkitsemiseen vain tarroja. Älä poraa reikiä koneen runkoon.

■ Verkkojännitteen ja jännitetietojen tulee olla samat kuin tyyppikilvessä.

Melu ja tärinä

Melu- ja tärinäarvot mitattiin standardin EN 60745 mukaan.

Koneen A-painotettu melutaso on tavallisesti:

	Äänen-painetaso L_pA [dB(A)]	Äänite-hotaso L_WA [dB(A)]
OSE 80-2	80 91
ODE 100-2	80 91
ORE 125-2	78 89
	Epävarmuus K = 3 dB

Tärinän kokonaisarvo:

	Päästöarvo ah[m/s2]
OSE 80-2	2,9
ODE 100-2	3,6
ORE 125-2	3,5
	Epävarmuus K = 1,5 m/s2

VAROITUS!

Ilmoitetut mittausarvot koskevat uusia laitteita. Päivittäisessä käytössä melu- ja tärinäarvot muuttuvat.

OHJE

Näissä ohjeissa ilmoitettu tärinätaso on mitattu standardissa EN 60745 normitetun mittausmenetelmän mukaan ja sitä voidaan käyttää sähkötyökalujen keskinäiseen vertailuun.

Se soveltuu myös tärinäaltistuksen alustavaan arviointiin. Ilmoitettu tärinätaso tarkoittaa altistumisen tsoa sähkötyökalun pääasial- lisessa käyttötarkoituksessa.

Mutta jos sähkötyökalua käytetään muihin käyttötarkoituksiin, normaalista poikkeavilla käyttötyökaluilla tai sitä ei ole huollettu riittävästi, tärinätaso saattaa poiketa ilmoitetusta. Tällöin koko työaikaa koskeva tärinäaltistus voi olla selvästi suurempi.

Tärinäaltistuksen tarkassa arvioinnissa tulee huomioida myös ne ajat, jolloin laite on kytketty pois päältä tai se on käynnissä, mutta ei todellisessa käytössä. Tällöin koko työaikaa koskeva tärinäaltistus voi olla selvästi alhaisempi.

Määrittäkää lisätoimenpiteet koneen käyttäjän suojaamiseksi tärinän vaikutukselta, kuten esimerkiksi: sähkötyökalun ja käyttötyökalujen huolto, käsien suojaaminen kylmältä, työnkulun suunnittelu.

VARO!

Melutason ylittäessä 85 dB(A) käytä kuulonsuojaimia.

Kierrätysohjeita

VAROITUS!

Tee käytöstä poistetut koneet käyttökelvottomaksi irrottamalla liitäntäjohto.

Vain EU-maat Käytöstä poistetut sähkötyökalut eivät kuulu sekajätteisiin!

Sähkö- ja elektroniikkalaiteromusta annetun EU-direktiivin 2012/19/EY ja sen voimaan-saattavien kansallisten säädösten mukaisesti tulee käytöstä poistetut sähkötyökalut kerätä erikseen ja toimittaa asianmukaiseen hyötykäyttöpisteeseen.

OHJE

Lisätietoja kierrätysmahdollisuuksista saat alan liikkeistä!

-Vaatimustenmukaisuus

Vakuutamme yksinomaisella vastuullamme, että kohdassa »Tekniset tiedot« kuvattu tuote on seuraavien standardien tai ohjeellisten asiakirjojen mukainen:

EN 60745 direktiivien 2004/108/EY (19.04.2016 asti), 2014/30/EU (alkaen 20.04.2016), 2006/42/EY, 2011/65/EY määräysten mukaisesti.

Teknisestä dokumentaatiosta vastaa:

1 Käynnistyskytkin koneen käynnistämiseen ja pysäyttämiseen
2 Eristetyt kahvaosat
3 Verkkojohto 4,0 m ja pistotulppa
4 Säätöpyörä värähtelynopeuden säätämiseen.
5 Pölynpoistoliitäntä
6 Tyyppikilpi (ei kuvassa)

7 Hiomalautanen

a) suorakaide (OSE 80-2)
b) pyöreä (ORE 125-2)
c) kolmio (ODE 100-2)

8 Mikrosuodatinkotelo

a) Kotelo
b) Suodatin ja kansi

Tekniset tiedot

		OSE 80-2 O	DE 100–2 ORE	125-2
Konetyyppi Epäkeskohiomakone
Jännite V/Hz 230/50
Ottoteho W 200
Värähtelyliikkeen halkaisija mm 2
Kierrosluku ilman kuormitusta	min^-1	8000–13000
Värähtelynopeus ilman kuormitusta	min^-1	16000–26000
Hiomalevyn muoto		Suorakaide Kolmio		Pyöreä
Hiomalevyn koko mm 80x130	100x145	∅ 125
Paino (ilman johtoa)	kg 1,25	1,20	1,20
Suojausluokka		II / ☐

Käyttöohjeet

VAROITUS!

Irrota pistotulppa pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä.

Ennen käyttöönottoa

■ Ota sähkötyökalu pois pakkauksesta ja tarkista, ettei toimituksesta puutu mitään ja ettei ole kuljetusvaurioita.

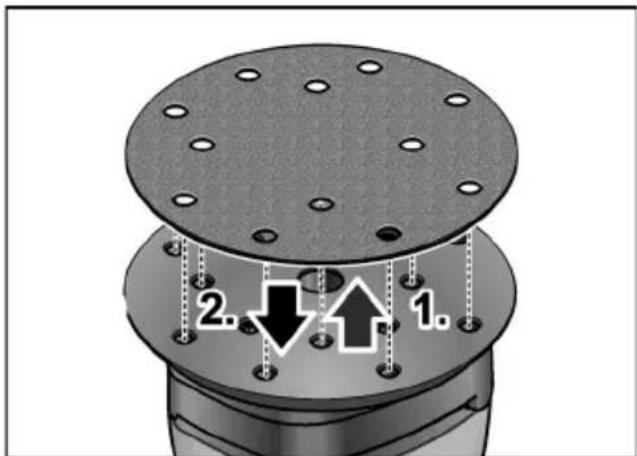

Hiomapyörön kiinnitys/vaihto

Tarrapintainen hiomalevy on tarkoitettu käytettäväksi ainoastaan tarrakiinnitteisten hiomapyöröjen kanssa.

■ Irrota pistotulppa pistorasiasta.

2. ↓ ↑ 1.

■ Irrota kulunut hiomapyörö (1.).

■ Puhdista hiomalevy tarvittaessa karkeista epäpuhtauksista.
- Kiinnitä uusi hiomapyörö (2). Aseta hiomapyörö paikalleen niin, että sen reiät ovat kohdakkain hiomalevyn reikien kanssa.
■ Aseta hiomapyörö hiomalautasta vasten kevyesti painaen, niin että se kiinnittyy tarrapintaan.

Pölynpoisto

Käytä sähkötyökalua ainoastaan pölynpoistolla. Näin työilman pölykuormitus ei ole niin suuri ja työpaikka pysyy puhtaampana. Hiomapöly imeytyy välittömästi pois työstökohdasta hiomalevyn imukanavien kautta. Sähkötyökalua voi käyttää koneen oman pölynpoistojärjestelmän tai koneeseen liitetyn imurin kanssa.

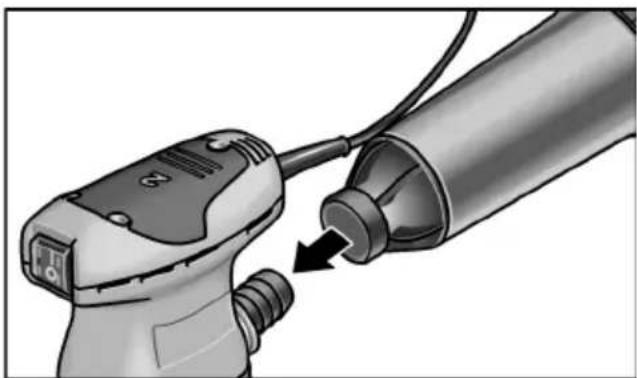

Pölynpoisto suoraan mikrosuodatin-koteloon

■ Työnnä mikrosuodatinkotelo pölynpoistoliitäntään vasteeseen saakka.

Tyhjennä mikrosuodatinkotelo ajoissa, jotta pölynpoisto toimii optimaalisesti! Puhdista suodatin säännöllisesti.

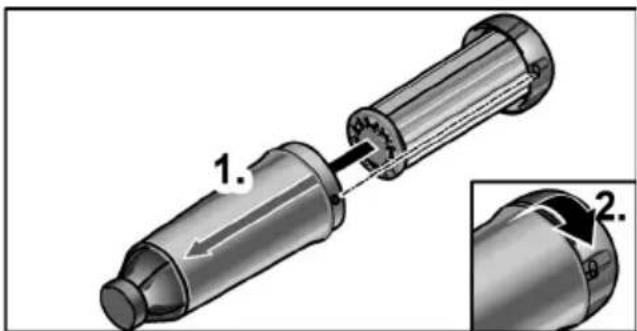

■ Pyöritä mikrosuodatinkotelo irti pölynpoistoliitännästä.
- Irrota kansi (bajonettikiinnitys) ja vedä suodatin ulos.
■ Kopauta suodatin puhtaaksi kiinteää alustaa vasten. Harjaa lamellit puhtaaksi pehmeällä harjalla.
■ Tyhjennä mikrosuodatinkotelo.
■ Kiinnitä mikrosuodatinkotelo takaisin paikoilleen.

1. 2.

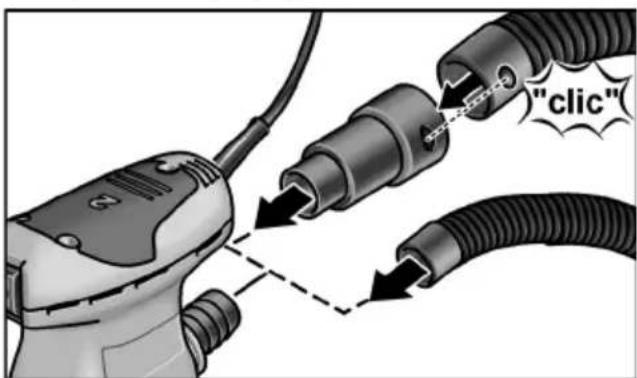

Ulkopuolinen pölynpoisto imurilla

"click"

■ Kiinnitä imuletku liitoskappaleeseen.

■ Noudata imurin käyttöohjeita! Tarkista kiinnitys!
■ Käytä tarvittaessa sopivaa adapteria.

i OHJE

Jotta kone ei takerru kiinni työkappaleen pintaan, säädä imurin imuteho riittävän alhaiseksi.

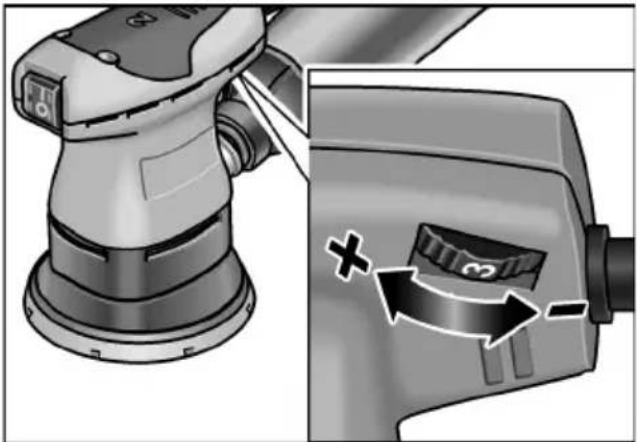

Värähtelynopeuden säätö

Värähtelynopeuden voi muuttaa säätö-pyörästä portaattomasti välillä 1 (alhainen) - 6 (suuri) myös koneen ollessa päällä.

Näin hiomanopeuden voi säätää kyseiseen materiaaliin ja työolosuhteisiin sopivaksi.

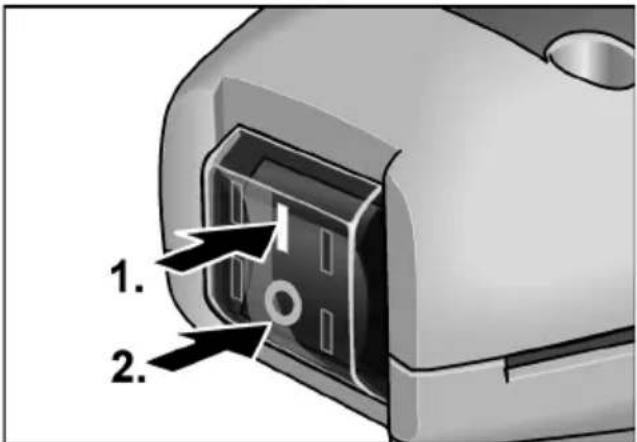

Käynnistys ja pysäytys

1. 2.

Koneen käynnistys (1.):

■ Paina kytkin asentoon I.
Koneen pysäytys (2.):
■ Paina kytkin asentoon 0.

VARO!

Päällekytketty kone käynnistyy jälleen sähkökatkon jälkeen.

Työohjeita

VAROITUS!

Pidä kiinni vain sähkötyökalun eristetyistä kahvaosista.

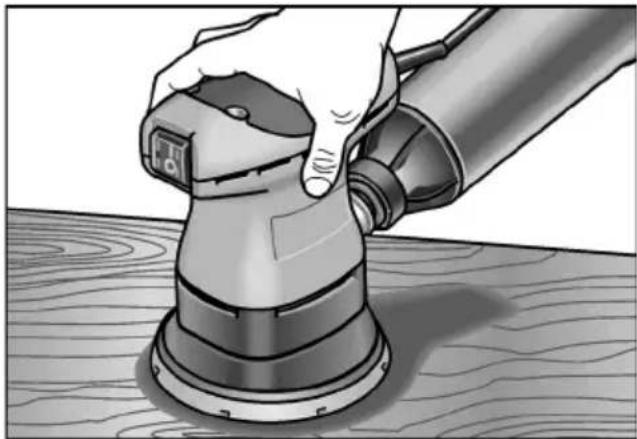

VARO!

Hiomatyökalu pyörii vielä jonkin aikaa koneen pysäyttämisen jälkeen.

Käynnistä hiomakone ja aseta hioma-pyörön koko hiomapinta työstettävää pintaa vasten.
■ Liikuta tasaisesti työstettävää pintaa vasten painaen.
■ Hiomatulokseen vaikuttavat ratkaisevasti oikeantyyppisen hiomapyörön valinta, valittu värähtelynopeus ja kosketuspaine.
■ Vaihda hiomapyöröt ajoissa.
■ Liika painaminen ei paranna hiomatehoa, vaan nopeuttaa sähkötyökalun ja hiomatarvikkeen kulumista.
Lisätietoja valmistajan tuotteista löytyy osoitteesta www.flex-tools.com.

Huolto ja hoito

VAROITUS!

Irrota pistotulppa pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä.

Puhdistus

■ Puhdista kone ja jäähdytysilma-aukot säännöllisin välein.
■ Puhalla säännöllisesti kuivalla paineil-malla puhtaaksi rungon sisätila ja moot-tori tuuletusaukkojen kautta.

Runko

OHJE

Älä avaa koneen rungon ruuveja. Jollei ohjetta noudateta, valmistajan myöntämä takuu raukeaa.

Korjaukset

Korjaukset saa suorittaa vain valmistajan valtuuttama huoltoliike.

Varaosat ja tarvikkeet

Katso eri käyttökohteisiin soveltuvat hiomapyöröt ja muut tarvikkeet valmistajan tuote-esitteistä.

Räjäytyskuvat ja varaosaluettelot löydät kotisivuiltamme:

www.flex-tools.com

Vastuun poissulkeminen

Valmistaja ja valmistajan edustaja eivät vastaa vahingoista tai voiton menetyksestä, joiden syynä on liiketoiminnan keskeytyminen johtuen tuotteesta tai siitä, ettei tuotetta mahdollisesti voida käyttää.

Valmistaja ja tämän edustaja eivät vastaa vahingoista, joiden syynä on epääasiallinen käyttö tai laitteen käyttö yhdessä muiden valmistajien tuotteiden kanssa.
