HASZNÁLATI ÚTMUTATÓ ODE 100-2 Flex
hu Eredeti üzemeltetési útmutató 99
Használt szimbólumok 99
Az Ön biztonsága érdekében ..... 99
Zaj és vibráció ..... 100
Ártalmatlanítási tudnivalók ..... 101
C €-Megfelelöség .... 101
Az első pillantásra 102
Müszaki adatok 103
Használati útmutató 103
Karbantartás és ápolás ..... 105
Felelősség kizárása 105
Használt szimbólumok
FIGYELMEZTETÉS!
Közvetlenül fenyegető veszélyt jelent. Az itteni megjegyzések figyelmen kívül hagyása halálos vagy súlyos sérüléseket okozhat.
VIGYÁZAT!
Veszélyes helyzetekre hívja fel a figyelmet. Az itteni megjegyzések figyelmen kívül hagyása súlyos sérüléseket vagy anyagi károkat okozhat.
MEGJEGYZÉS
Használati tippeket ad, és fontos tudnivalókra hívja fel a figyelmet.
Szimbólumok a készüléken
Üzemhelyezés előtt olvassa el a kezelési útmutatót!
Hordjon védőszemüveget!
Viseljen fülvédőt!
Légzésvédőt kell viselni!
Tudnivalók az elhasznált készülék ártalmatlanításáról (lásd az 101. oldalt)!
Az Ön biztonsága érdekében
FIGYELMEZTETÉS!
Az elektromos szerszám használata előtt el kell olvasni és ezután szabad használni:
– ezt a kezelési útmutatót,
- az elektromos szerszámok kezelésére vonatkozó „Általános biztonsági tudnivalók” részt a mellékelt füzetben (iratszám: 315.915),
- a használat helyén a balesetvédelemre vonatkozó szabályokat és előírásokat.
Ezt az elektromos szerszámot a technika mai szintjének és az elismert biztonságtechnikai szabályoknak megfelelően gyártották. Ennek ellenére a használata során a használója vagy más személyek testét és életét fenyegető, illetve a gépet és más anyagi javakat károsító veszélyek léphetnek fel.
Az elektromos szerszámot csak
– rendeltetés szerinti célokra és
- kifogástalan állapotban szabad használni.
A biztonságát csökkentő zavarokat azonnal el kell hárítani.
Rendeltetésszerű használat
A csiszoló a következő alkalmazásokra készült:
– iparszerű felhasználás az iparban és a kézműiparban,
– fa, műanyag, festék, spatulyázó massza és hasonló anyagok száraz csiszolására,
– olyan tépőzáras csiszolólapokkal és tartozékokkal történő használatra, amelyeket ez az útmutató megad, vagy amelyeket a gyártó ajánl.
Fém csiszolásakor szikraeső keletkezik. Ügyelni kell arra, hogy a szikraeső ne veszélyeztessen személyeket.
Biztonsági útmutatások csiszolók számára
FIGYELMEZTETÉS!
Olvasson el minden biztonsági útmutatást és utasítást. A biztonsági útmutatások és utasítások betartásánál elkövetett mulasztásoknak elektromos áramütés, tűz és/vagy súlyos sérülések lehetnek a következményei.
Minden biztonsági útmutatást és utasítást őrizzen meg a jövőbeli felhasználás céljából.
- Figyelem, tűzveszély! Kerülje a csiszolt anyag és a csiszoló túlmelegedését. Munkaszünetekben mindig ürítse ki a porgyűjtőt. A porzsákban, a mikroszűrőben, a papírzsákban (vagy a porszívó szűrőzsákjában, ill. szűrőjében) összegyűlt csiszolópor kedvezőtlen körülmények között, pl. szikravetés fémek csiszolásakor, magától meggyulladhat. Különös veszély áll fenn abban az esetben, ha a csiszolópor lakk- vagy poliuretán-maradványokkal, illetve más vegyi anyagokkal keveredik, és a csiszolt anyag felforrósodott a hosszú megmunkálás után.
■ Ne használja az elektromos szerszámot sérült kábellel. Ne érjen a sérült kábelhez, és húzza ki a hálózati csatlakozódugaszt, ha a kábel munka közben megsérül. A sérült kábel megnöveli az elektromos áramütés kockázatát.
■ Az elektromos eszközt csak száraz csiszolásra használja. Az elektromos készülékbe jutó víz növeli az áramütés kockázatát.
- Az ólomtartalmú fedőfestékek, egyes fafajták, ásványok, és fémek keletkező porai veszélyt jelenthetnek a kezelőszemélyre, vagy a közelben tartózkodó személyekre. Ezen porok belélegzése légúti megbetegedéseket, és/vagy allergiás reakciókat eredményezhet.
– Gondoskodjon a munkahely jó szellőzéséről!
– Amennyiben lehetséges, használjon külső porelszívást.
– P2 osztályú légzésvédő maszk használata javasolt.
- Biztosítsa a munkadarabot. A befogó szerkezetekkel vagy satuval rögzített munkadarab biztosabban tartható, mint az Ön kezével.
■ Tartsa tisztán a munkaterületet. Az anyagkeverékek különösen veszélyesek. A könnyűfémpor meggyulladhat vagy felrobbanhat.
■ Ne csiszoljon olyan anyagokat, amelyeknél egészségre veszélyes anyagok szabadulnak fel (pl. azbeszt).
■ Sohasem szabad olyan könnyűfémeket csiszolni vagy vágni, amelyek magnéziumtartalma meghaladja a 80%-ot. Tüzveszély!
■ Használat előtt meg kell vizsgálni a csiszolószerszámok helyes felszerelését és rögzítését. A készüléket terhelés nélkül 30 másodpercre be kapcsolni!
■ A próbamenetet azonnal meg kell szakítani, ha jelentős rezgések lépnek fel, vagy egyéb károk állapíthatók meg. A gépet felülvizsgálni, és a hiba okát kideríteni.
■ A lerakás előtt az elektromos szerszámot ki kell kapcsolni, és le kell állítani.
■ Az elektromos szerszámot nem szabad satuba befogni.
■ A hálózati kábelt mindig az elektromos szerszám mögött vezesse el.
További biztonsági útmutatások
■ Csak kültéri használatra engedélyezett hosszabbító kábelt használjon.
■ Ha a készüléket jelölésekkel látja el, csak ragasztós címkéket használjon!
Ne fúrjon lyukakat az elektromos szerszám házába!
■ A hálózati feszültségnek és a típustáblán megadott feszültségnek meg kell egyeznie.
Zaj és vibráció
A zaj- és rezgésértékeket az EN 60745-nek megfelelően állapították meg.
A készülék A értékelésű zajszintjének nagysága tipikusan:
| Hang-nyomás L_pA [dB(A)] | Hangteljesít-mény L_WA [dB(A)] | |
| OSE 80-2 | 80 91 | |
| ODE 100-2 | 80 91 | |
| ORE 125-2 | 78 89 | |
| Bizonytalanság K = 3 dB | ||
Rezgési összérték:
| Emissziós érték ah[m/s2] | |
| OSE 80-2 | 2,9 |
| ODE 100-2 | 3,6 |
| ORE 125-2 | 3,5 |
| Bizonytalanság K = 1,5 m/s2 |
FIGYELMEZTETÉS!
A megadott mérési értékek új készülékekre vonatkoznak. A napi felhasználás során változnak a zaj- és rezgésértékek.
MEGJEGYZÉS
A jelen utasításokban megadott rezgésszint értéke az EN 60745-ben szabályozott mérési eljárásnak megfelelően került lemérésre, és használható elektromos szerszámokkal történő összehasonlításhoz.
Az érték alkalmas a rezgésterhelés előzetes megbecsülésére is. A megadott rezgésszintérték az elektromos szerszám legfőbb alkalmazásait reprezentálja. Ha az elektromos szerszámot azonban más alkalmazásokhoz, eltérő használt szerszámokkal vagy nem elegendő karbantartással használják, a rezgésszint értéke eltérő lehet.
Ez jelentösen megnövelheti a rezgésterhelést a munkavégzés teljes időtartama alatt.
A rezgésterhelés pontos megbecsüléséhez azokat az időket is figyelembe kell venni, melyekben a készülék lekapcsolódik, vagy ugyan működik, azonban ténylegesen nincs használatban. Ez jelentősen csökkentheti a rezgésterhelést a munkavégzés teljes időtartama alatt.
Határozzon meg további biztonsági intézkedéseket a kezelő védelmére a rezgések hatása ellen, például: az elektromos és a használt szerszámok karbantartásával, a kezek melegen tartásával, a munkafolyamatok megszervezésével.
VIGYÁZAT!
85 dB(A) hangnyomás fölött hallásvédőt kell hordani.
Ártalmatlanítási tudnivalók
FIGYELMEZTETÉS!
A kiszolgált készülékeket a hálózati kábel eltávolításával használhatatlanokká kell tenni.
Csak az EU tagországai számára Sohase dobja az elektromos szerszámokat a háztartási hulladék közé!
Az EK elhasznált elektromos és elektronikus készülékekre vonatkozó 2012/19/EK európai és a nemzeti jogba átvett iránymutatása szerint az elhasznált elektromos szerszámokat elkülönítve kell gyűjteni, és gondoskodni kell a környezetkímélő módon történő újrahasznosításukról.
MEGJEGYZÉS
Az ártalmatlanítási lehetőségekről tájékozódjon a szakkereskedőknél!
CE-Megfelelőség
Egyedüli felelősségünk tudatában kijelentjük, hogy a „Műszaki adatok” alatt leírt termék megfelel az alábbi szabványoknak vagy normatív dokumentumoknak:
EN 60745, a 2004/108/EK (2016. 04. 19-ig), 2014/30/EU (2016. 04. 20-töl), a 2006/42/EK, a 2011/65/EK irányelvek rendelkezései szerint.
A műszaki dokumentációkért felelő személy: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr
1 Állítókerék
a rezgésszám szabályozásához
2 Szigetelt markolatfelületek
3 4,0 méteres hálózati kábel hálózati dugasszal
4 Kapcsoló
a be- és a kikapcsoláshoz.
5 Elszívó csonk
6 Típustábla (nem látható)
7 Csiszolótányér
a) téglalap alakú (OSE 80-2)
b) kerek (ORE 125-2)
c) háromszög alakú (ODE 100-2)
8 Mikrofilter box
a) Burkolat
b) Szüröbetét fedéllel
Müszaki adatok
| OSE 80-2 ODE 100–2 ORE 125-2 | ||||
| Készülék típusa Excentercsiszoló | ||||
| Feszültség V/Hz 230/50 | ||||
| Teljesítményfelvétel W 200 | ||||
| Rezgési kör átmérő mm 2 | ||||
| Üresjárati fordulatszám | min ^-1 | 8000–13000 | ||
| Üresjárati rezgésszám | min ^-1 | 16000–26000 | ||
| A csiszolótányér alakja | téglalap alakú | háromszög alakú | kerek alakú | |
| A csiszolótányér mérete mm 80x130 100x145∅ | 125 | |||
| Súly (kábel nélkül) | kg 1,25 | 1,20 | 1,20 | |
| Védelmi osztály | II / ☐ | |||
Használati útmutató
FIGYELMEZTETÉS!
Az elektromos szerszámon történő minden munkavégzés előtt ki kell húzni a hálózati csatlakozót.
Üzembe helyezés előtt
■ Csomagolja ki az elektromos szerszá-mot, és ellenőrizze a szállítmányt a teljességére és az esetleges szállítási károkra nézve.
Csiszolólap felhelyezése/cseréje
A csiszolótányér tépőzáras rögzítéssel rendelkezik, és ezért kizárólag tépőzáras csiszolópapír használatára van kialakítva.
■ Húzza ki a hálózati dugaszt.


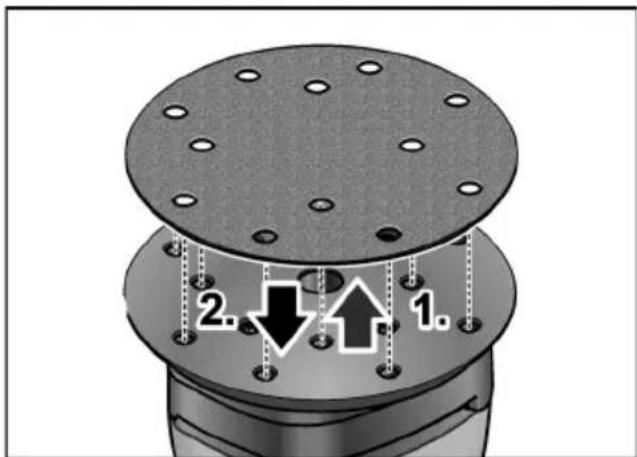

2.↓↑1.■ Húzza le az elhasználódott csiszolólapot (1.).
■ Ha szükséges, távolítsa el a csiszoló-tányérról a durva szennyeződéseket.
■ Helyezze fel az új csiszolólapot (2.). A csiszolólapon lévő lyukat a csiszolótányéron lévő lyukakkal egyezően helyezze el.
■ Rögzítse a csiszolópapírt a csiszolótányérra enyhe nyomást gyakorolva a tépőzár segítségével.
Porelszívás
Az elektromos szerszámot kizárólag elszívással használja.
Ezáltal megakadályozható a levegőben a magas porterhelés és a nagyobb szennyeződés a munkahelyen.
A csiszoláskor keletkezett por elszívása közvetlenül a csiszolás helyén, a csiszolótányérban kialakított elszívó csatornákon keresztül történik.
Ez elektromos szerszámot az integrált saját elszívással vagy egy csatlakoztatott elszívóberendezésel lehet használni.
Saját elszívás mikrofilter boxszal

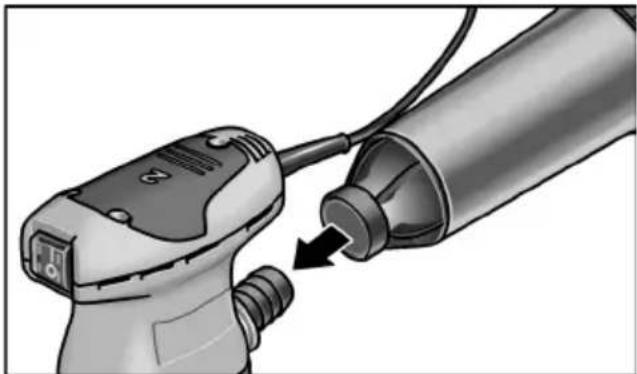

■ A mikrofilter boxot tolja ütközésig az elszívó csonkra.
Az optimális porelszívás biztosítása érdekében a mikrofilter boxot idejében ki kell üríteni! A szűrőelemet rendszeresen meg kell tisztítani.

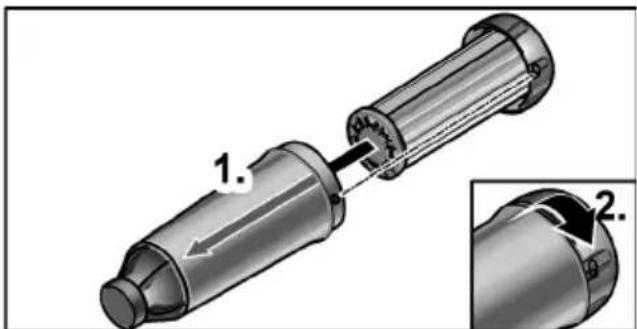

■ A mikrofilter boxot forgatva húzza le az elszívó csonkról.
■ Vegye le a fedelet (bajonettzár), és húzza ki a filterrel együtt.
- Ütögesse ki a szűrőelemet szilárd felületen. A lamellákat tisztítsa meg puha kefével.
■ Ürítse ki a mikrofilter box házát.
■ Szerelje fel újra a mikrofilter boxot.


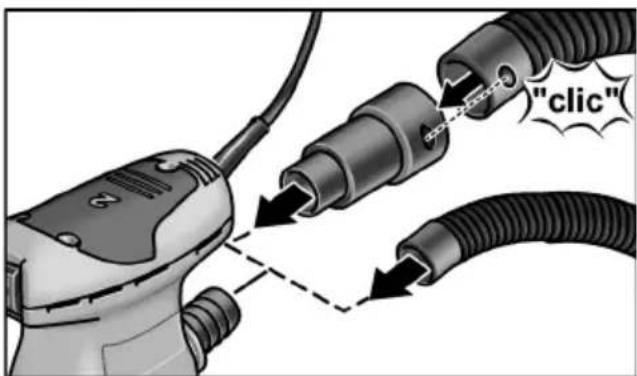

"click"■ Csatlakoztassa az elszívó tömlőt a elszívó csonkra.
■ Vegye figyelembe az elszívóberendezés kezelési útmutatóját! Ellenőrizze a rögzítést!
■ Szükség esetén használjon megfelelő adaptert.
i MEGJEGYZÉS
Annak megakadályozására, hogy a készülék odaszívódjon a munkadarab felületére, a szívási teljesítményt megfelelően alacsonyra kell állítani az elszívón.
A rezgésszám szabályozása
Az állítókerékkel a rezgésszám üzemelés közben is fokozat nélkül állítható az 1-es (alacsony) és a 6-os (magas) beállítás között. Így a csiszolási sebesség optimálisan hozzáigazítható a mindenkori szerkezeti anyaghoz és a munkafeltételekhez.
Be- és kikapcsolás
■ Nyomja meg az I kapcsolót.
Kapcsolja ki a gépet (2.):
■ Nyomja meg a 0 kapcsolót.
VIGYÁZAT!
Áramkimaradás után a bekapcsolt készülék újraindul.
Munkákra vonatkozó megjegyzések
FIGYELMEZTETÉS!
Az elektromos szerszámot csak a szigetelt markolatfelületeken szabad megfogni.
VIGYÁZAT!
A csiszoló a kikapcsolását követően rövid ideig még rezeg.

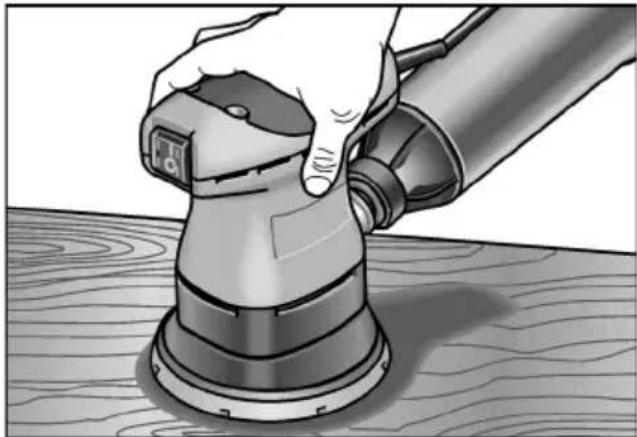

■ Kapcsolja be a csiszolót és helyezze az egész csiszolólappal együtt a csiszolandó felületre.
■ Mérsekelt nyomással, egyenletesen mozgassa a munkadarabon.
■ A csiszolás eredményét lényegében a megfelelő csoszolólap, a kiválasztott rezgésszám és a nyomóerő határozza meg.
■ Idejében cserélje ki a csiszolólapot.
■ A készülékre gyakorolt nyomás túlzott megnövelése nem vezet nagyobb csiszolási teljesítményhez, hanem az elektromos szerszám és a csiszolóeszköz erősebb kopását okozza.
A gyártómű termékeiről a www.flex-tools.com címen talál további tudnivalókat.
Karbantartás és ápolás
FIGYELMEZTETÉS!
Az elektromos szerszámon történő minden munkavégzés előtt ki kell húzni a hálózati csatlakozót.
Tisztítás
■ Rendszeres időközönként tisztítsa meg a készüléket és a szellőző réseket.
■ A készülék belső terét a motorral együtt fúvassa ki a szellőzöréseken keresztül száraz sűrített levegővel.
Ház
MEGJEGYZÉS
Ne oldja ki a csavarokat a házon.
Ennek figyelmen kívül hagyása esetén megszünnek a gyártó cég garanciális kötelezettségei.
Javítások
Javításokat kizárólag a gyártó cég által felhatalmazott ügyfélszolgálati műhely végezhet.
Pótalkatrészek és tartozékok
A különböző alkalmazási területekhez való csiszolópapírok és további tartozékok a gyártó katalógusaiban találhatók.
Robbantott rajzok és pótalkatrész- jegyzékek honlapunkon találhatók: www.flex-tools.com
Felelősség kizárása
A gyártó cég és a képviselői nem felelnek az olyan károkért vagy az üzletmenet megszakadása miatt elmaradt nyereségért, amelyeket a termék vagy a termék nem megengedett használata okozott.
A gyártó cég és a képviselője nem felel azokért a károkért, amelyek a készülék szakszerűtlen alkalmazása miatt vagy más gyártó cégek termékeivel kapcsolatban következnek be.
