Caractéristiques techniques	Ponceuse à bande Flex MS 713, puissance 750 W, vitesse à vide 1200-2500 tr/min, largeur de bande 75 mm, longueur de bande 533 mm.
Utilisation	Idéale pour le ponçage de surfaces en bois, métal et plastique, adaptée pour les travaux de finition et de préparation.
Maintenance et réparation	Vérifier régulièrement l'état de la bande abrasive, nettoyer le filtre à poussière, remplacer les pièces usées selon les recommandations du fabricant.
Sécurité	Utiliser des lunettes de protection et un masque anti-poussière, ne pas toucher les pièces en mouvement, débrancher l'appareil lors du changement de bande.
Informations générales	Poids de l'appareil 2,5 kg, garantie de 2 ans, accessoires inclus : bande abrasive, sac à poussière.

FOIRE AUX QUESTIONS - MS 713 Flex

Comment changer le papier abrasif sur la Flex MS 713 ?

Pour changer le papier abrasif, éteignez la ponceuse et débranchez-la. Retirez le papier abrasif usé en le détachant des crochets ou en le dévissant, puis appliquez le nouveau papier en veillant à bien l'aligner.

La ponceuse ne démarre pas, que faire ?

Vérifiez que la ponceuse est correctement branchée. Assurez-vous que le câble d'alimentation et la prise fonctionnent. Si le problème persiste, vérifiez le fusible ou contactez un technicien.

Quel type de papier abrasif est recommandé pour la Flex MS 713 ?

Il est recommandé d'utiliser des papiers abrasifs adaptés à votre projet, généralement des granulométries allant de 80 à 120 pour le ponçage de bois, et des granulométries plus fines pour les finitions.

Comment nettoyer ma ponceuse Flex MS 713 ?

Après utilisation, débranchez la ponceuse et utilisez un chiffon sec pour enlever la poussière. Pour un nettoyage plus approfondi, utilisez une brosse douce. Ne pas immerger la ponceuse dans l'eau.

Quelle est la garantie de la Flex MS 713 ?

La Flex MS 713 est généralement couverte par une garantie de 2 ans. Conservez votre preuve d'achat pour bénéficier de la garantie en cas de problème.

Comment régler la vitesse de la Flex MS 713 ?

La Flex MS 713 dispose d'un variateur de vitesse. Pour régler la vitesse, tournez le bouton de réglage situé sur le boîtier de la ponceuse en fonction de vos besoins.

Est-ce que la Flex MS 713 est adaptée à un usage professionnel ?

Oui, la Flex MS 713 est conçue pour un usage professionnel et peut être utilisée pour des travaux intensifs grâce à sa robustesse et sa performance.

Comment éviter la surchauffe de la ponceuse ?

Pour éviter la surchauffe, ne laissez pas la ponceuse fonctionner trop longtemps sans pause. Assurez-vous également d'utiliser le bon papier abrasif et d'appliquer une pression modérée lors du ponçage.

MODE D'EMPLOI MS 713 Flex

• Table des matières Symboles utilisés p. 21
• Symboles apposés sur l'appareil p. 21
• Pour votre sécurité p. 21
• Bruits et vibrations p. 22
• Données techniques p. 23
• Vue d’ensemble p. 24
• Instructions d’utilisation p. 25
• Maintenance et nettoyage p. 28
• Consignes pour la mise au rebut p. 29
• Conformité p. 29
• Exclusion de responsabilité Symboles utilisés AVERTISSEMENT ! Ce symbole prévient d’un danger imminent ; le non-respect des consignes qui le suivent s’accompagne d’un danger de mort ou de blessures très graves. PRUDENCE ! Ce symbole désigne une situation potentielle- ment dangereuse. Si vous ne respectez pas cette consigne, vous risquez de vous blesser ou de causer des dégâts matériels. REMARQUE Ce symbole vous donne des conseils d’utilisation et des informations importantes. Symboles apposés sur l'appareil Avant la mise en service, veuillez lire la notice d'instructions ! Portez des lunettes de protection ! Remarque concernant la mise au rebut de l'ancien appareil (voir page 29) ! Pour votre sécurité AVERTISSEMENT ! Avant d’utiliser cet appareil électrique, veuillez lire et respecter : p. 29

la présente notice d’utilisation,

les « Consignes générales de sécurité » régissant l’emploi des appareils électriques et réunies dans le fascicule ci joint (référence : 315.915),

les règles et prescriptions préventives des accidents applicables sur le lieu de mise en œuvre. Cet appareil électrique a été construit en l’état de la technique et des règles techniques de sécurité reconnues. Toutefois, de son emploi peut émaner un danger de mort et un risque de blessures graves pour l’utilisateur ou les tiers, ou un risque d’endommager la machine elle- même ou d’autres objets de valeur. Il convient d'utiliser cet appareil électrique uniquement

à des fins conformes à l’usage prévu,

dans un état technique et de sécurité parfait. Supprimez immédiatement tout dysfonctionnement susceptible de compromettre la sécurité. Conformité d’utilisation La ponceuse de finition est destinée – aux utilisations professionnelles dans l’industrie et l’artisanat, – à être utilisée avec l'outillage adapté à l'appareil et recommandé par le fabricant de ce dernier. La ponceuse de finition FLEX peut être utilisée soit avec des feuilles de ponçage à boucle et crochet (102 mm x 115 mm) soit avec des feuilles de ponçage normales (115 mm x 140 mm). Cette ponceuse orbitale permet le dégrossissage, le ponçage moyen et le ponçage de finition des surfaces en bois, en plâtre, en métal et en matière plastique.MS713

Cette ponceuse de finition est idéale pour le dressage des joints de cloisons sèches, pour la finition des meubles, l'ajustage des cadres et huisseries, voire pour les travaux de finition en général. Consignes de sécurité pour ponceuses de finition AVERTISSEMENT ! Lire tous les avertissements de sécurité, les instructions, les illustrations et les spécifications fournis avec cet outil électrique. Ne pas suivre les instructions énumérées ci-dessous peut provoquer un choc électrique, un incendie et/ou une blessure sérieuse. Conserver tous les avertissements et toutes les instructions pour pouvoir s'y reporter ultérieurement. Débranchez systématiquement l’outil avant de remplacer les disques de ponçage. Portez un masque antipoussière afin de ne pas respirer la poussière émise en cours de ponçage. Ne jamais utiliser la ponceuse sans son récupérateur (ou réservoir) à poussière! Dans le cas contraire, des particules de poussière de ponçage pourraient être projetées dans les yeux. Utilisez les dispositifs de sécurité appropriés. Portez des lunettes de sécurité pour protéger vos yeux. Le ponçage des peintures au plomb est déconseillé. L’élimination des peintures au plomb devrait être confiée à des professionnels. L'utilisation de cet outil peut produire et disperser de la poussière ou d'autres particules en suspension dans l'air, telles que la sciure de bois, la poussière de silicium cristallin et la poussière d'amiante. Dirigez les particules loin du visage et du corps. Faites toujours fonctionner l'outil dans un espace bien ventilé et prévoyez l'évacuation de la poussière. Utilisez un système de dépoussiérage chaque fois que possible. L'exposition à la poussière peut causer des problèmes de santé graves et permanents, respiratoires ou autres, tels que la silicose (une maladie pulmonaire grave) et le cancer, et même le décès de la personne affectée. Évitez de respirer de la poussière et de rester en contact prolongé avec celle-ci. En laissant la poussière pénétrer dans vos yeux ou votre bouche, ou en la laissant reposer sur votre peau, vous risquez de promouvoir l'absorption de substances toxiques. Portez toujours des dispositifs de protection respiratoire homologués par NIOSH / OSHA, appropriés à l'exposition à la poussière et de taille appropriée, et lavez à l'eau et au savon les surfaces de votre corps qui ont été exposées. Piéces de rechange Utilisez exclusivement des pièces d’origine lors de la réparation de l’outil. Bruits et vibrations REMARQUE Les valeurs du niveau de bruit exprimé en décibels A ainsi que les valeurs totales des vibrations figurent dans le tableau « Données techniques ». Les niveaux de bruits et vibrations ont été déterminés conformément à EN 60745. PRUDENCE ! Les valeurs de mesure indiquées s’appli- quent aux appareils neufs. Pendant la mise en œuvre quotidienne, les valeurs de bruit et de vibrations varient. REMARQUE Le niveau de vibrations indiqué dans ces instructions a été mesuré selon un procédé standardisé dans la norme EN 60745, et peut servir à comparer les outils électro- portatifs entre eux. Ce procédé convient également pour estimer provisoirement la contrainte en vibrations. Le niveau de vibrations indiqué se réfère aux principales applications de l’outil élec-trique. Le niveau de vibrations représente les principales formes d’utilisation de l’outil électrique. Si toutefois ce dernier est utilisé à d’autres fins, avec des outils montés différents ou s’il ne subit qu’une mainte- nance insuffisante, le niveau de vibrations pourra dévier de ce qui est indiqué.MS713

Cela peut accroître nettement la contrainte en vibrations sur l’ensemble de la période de travail. Pour une estimation précise de la contrainte en vibrations, il faudrait également tenir compte des temps au cours desquels l’appareil est éteint ou bien de ceux au cours desquels il tourne certes, mais que l’utili- sateur ne s’en sert pas. Cela peut réduire nettement la contrainte en vibrations sur l’ensemble de la période de travail. Pour protéger l’utilisateur contre les effets des vibrations, définissez des mesures de sécurité supplémentaires, dont par exemple : Maintenance de l’outil électrique et des outils installés, maintien des mains au chaud, organisation des séquences de travail. PRUDENCE ! Lorsque la pression acoustique dépasse 85 dB(A), veuillez porter un casque antibruit. Données techniques MS713 Type d'appareil Ponceuse de finition Alimentation électrique V 230 Régime maxi (à vide) courses/min 13.000 Consommation de courant W 220 Puissance moteur W 120 Poids kg 1,3 Accélération pondérée typique m/s

dB(A) 84 Niveau de puissance sonore L

dB(A) 97 Protégez vos oreilles ! Classe de protection II /MS713

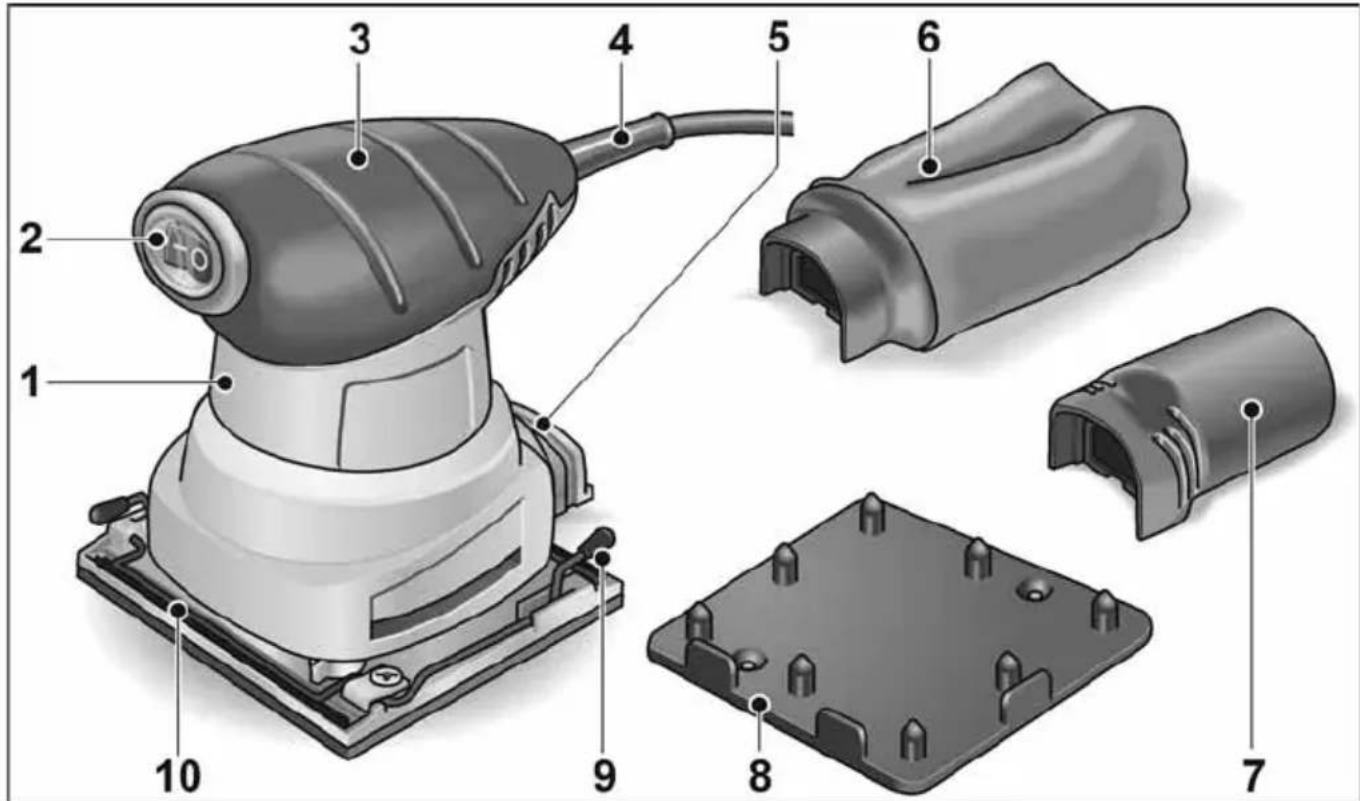

Vue d’ensemble 1Carter 2 Interrupteur Pour allumer et éteindre l’appareil. 3 Poignée 4 Cordon d’alimentation électrique 5 Embout de raccordement pour l'aspiration 6 Réservoir de poussière 7 Adaptateur de tuyau 8 Perforateur de feuilles de ponçage 9 Levier de bridage 10 Étrier debridageMS713

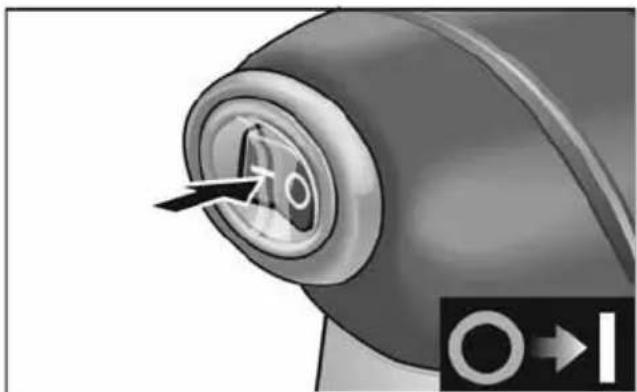

Instructions d’utilisation AVERTISSEMENT ! Avant d’effectuer tous travaux sur la polisseuse, débranchez la fiche mâle de la prise de courant. Avant la mise en service Déballez la polisseuse et contrôlez que la livraison est au complet et si elle présente des dégâts survenus en cours de transport. Mise en marche et arrêt de la ponceuse PRUDENCE ! Assurez-vous que l’interrupteur soit en position «O» et que le l’alimentation du secteur est de même tension que celle indiquée sur la plaque signalétique de l’outil.

1. Branchez l’outil.

2. L’interrupteur porte les inscriptions « I »

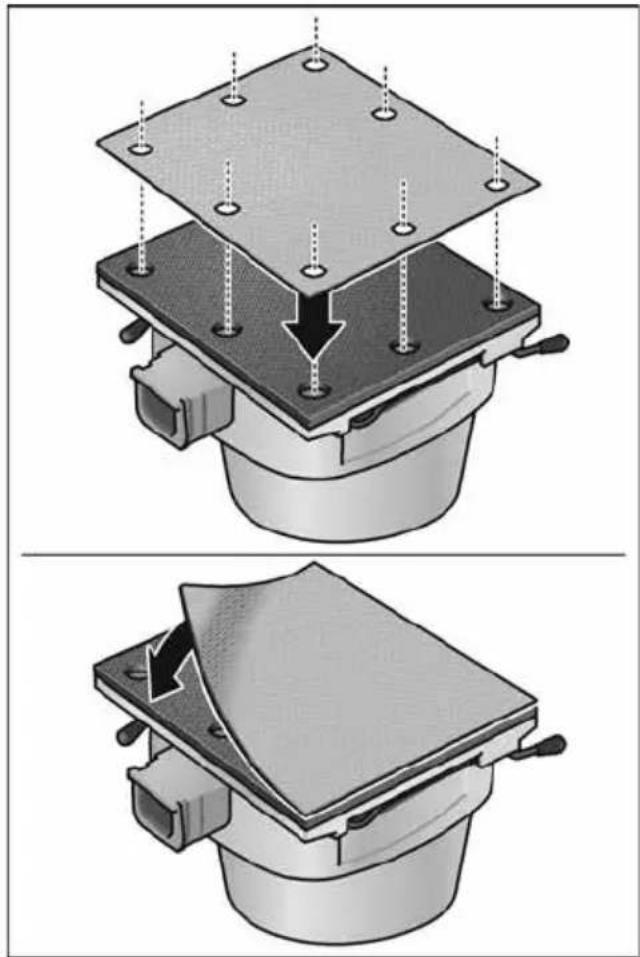

et « O ». Appuyez du côté « I » pour démarrer le moteur. Appuyez du côté « O » pour arrêter le moteur. Installation des feuilles de ponçage à boucle et crochet AVERTISSEMENT ! Avant d’effectuer tous travaux sur la polisseuse, débranchez la fiche mâle de la prise de courant. Pour installer une feuille de ponçage à boucle et crochet, alignez la feuille sur le patin de la ponceuse, puis appuyez-la en place. Installation des feuilles de papier verre traditionnel AVERTISSEMENT ! Avant d’effectuer tous travaux sur la polisseuse, débranchez la fiche mâle de la prise de courant.MS713

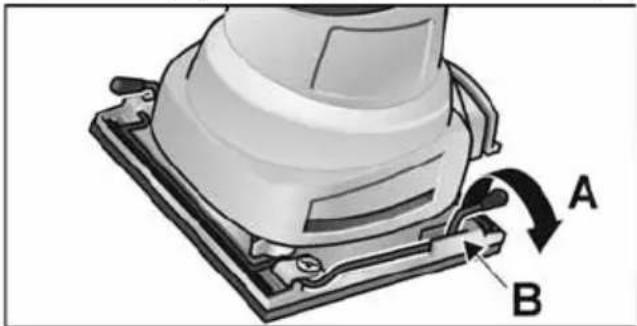

1. Ouvrez Ia pince de retenue en soulevant

le levier (A) pour Ia lib rer de l'arrêtoir (B).

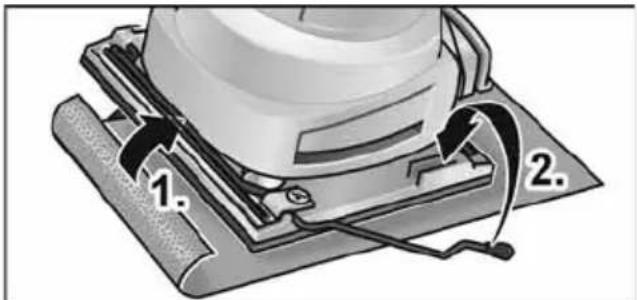

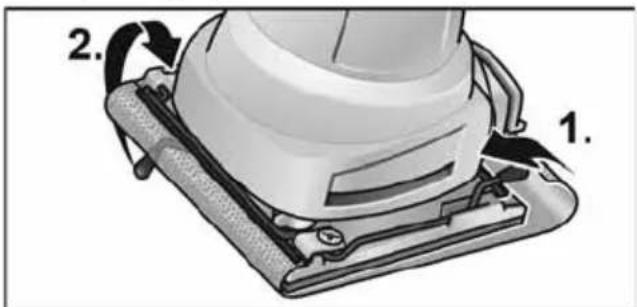

2. lntroduisez une des extrémités les plus

étroites d'une feuille de papier verre de 115 mm x 140 mm sous Ia pince de retenue (1.). Tenez le papier verre en posilion, puis relevez le levier de Ia pince et rabattez-la derrière l'arrêtoir afin d'immobiliser Ia feuille (2.).

3. Ouvrez Ia deuxième pince de retenue

comme indiqué à l'article 1).

4. Tendez le papier verre sur le patin (1.),

positionnez son extrémité libre sous Ia deuxième pince de retenue, puis fennez Ia pince (2.).

5. Percez des trous d'aspiration de

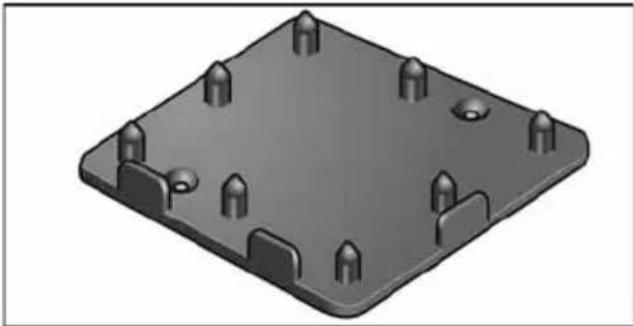

poussière dans le papier suivant les instructions de Ia section « Emporte- pièce » du manuel. Emporte-pièce La ponceuse modèle MS713 est Iivrée avec un système d'emporte-pièce spécial. Cet appareil sert à percer huit trous prépositionnés dans Ia feuille de ponçage. Ces trous permettent l'extraction de Ia poussière directement à travers du patin. L'emporte-pièce peut être monté sur établi ou au mur à l'aide de 2 vis. Utilisez l'emporte-piece de Ia maniere suivante : AVERTISSEMENT ! Avant d’effectuer tous travaux sur la polisseuse, débranchez la fiche mâle de la prise de courant.

1. lnstallez une feuille de ponçage sur Ia

ponceuse comme indiqué aux sections « Installation des feuilles oe ponçage a boucle et crochet » ou « Installation des feuilles de papier verre traditionnel » du manuel.

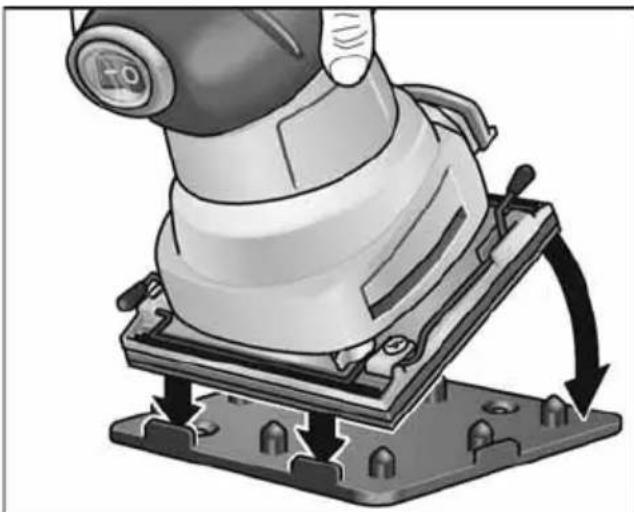

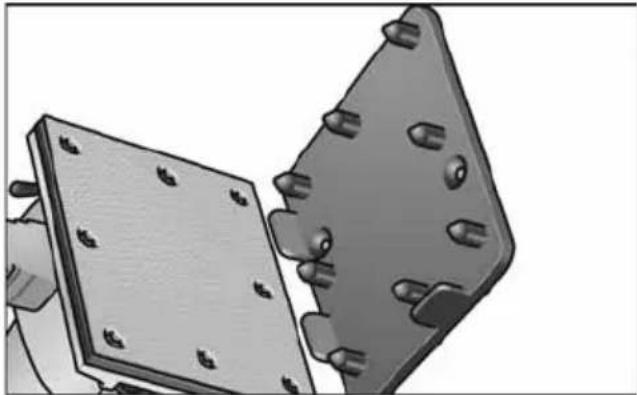

2. Positionnez Ia ponceuse face à

l'emporte-pièce, alignez le patin de Ia ponceuse sur les deux guides de coin de l'appareil, puis poussez sur Ia ponceuse jusqu'à ce que son patin soit assis contre l'emporte-pièce.MS713

3. Retirez Ia ponceuse de l'emporte-pièce.

Aspiration de poussière AVERTISSEMENT ! Avant d’effectuer tous travaux sur la polisseuse, débranchez la fiche mâle de la prise de courant.

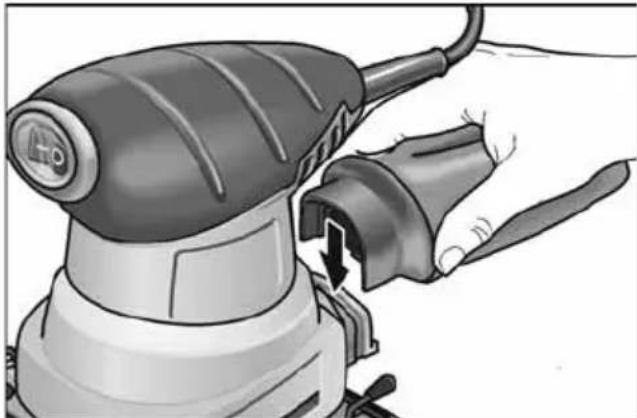

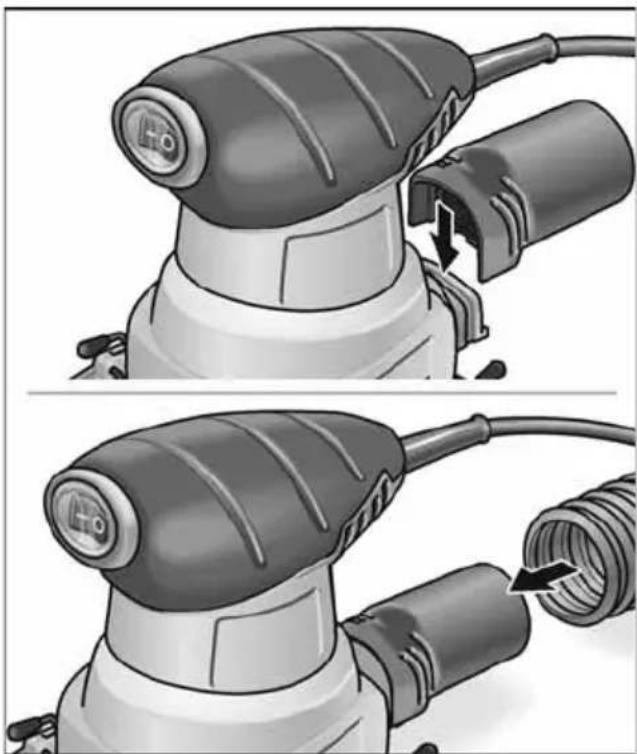

1. Placer le réservoir de poussière sur

l'embout de raccordement de la ponceuse.

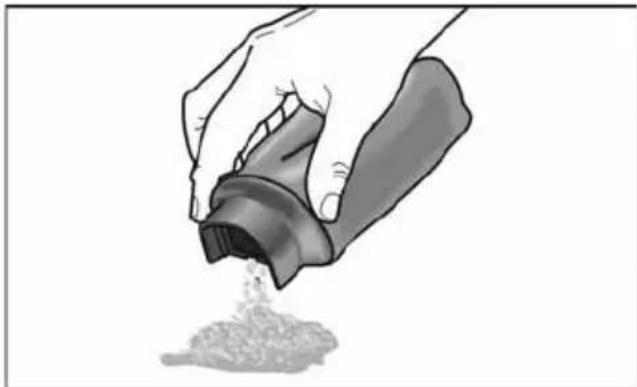

2. En vous reportant, retirez périodiquement

le récupérateur de poussière de son support et videz-le. REMARQUE Une légère rotation facilite le retrait et le raccordement du réservoir de poussière. Tapotez sur le fond du récupérateur pour en déloger la poussière colmatée. Ne pas laver le récupérateur ! De l’air comprimé déshumidifié peut servir à souffler l’intérieur du récupérateur. PRUDENCE ! Portez des lunettes de sécurité lorsque vous vous servez d’air comprimé. PRUDENCE ! Ne jamais utiliser la ponceuse sans son récupérateur ou réservoir de poussière. Dans le cas contraire, des particules de poussière de ponçage pourraient être projetées dans les yeux. Il est possible de raccorder un appareil d'aspiration des poussières grâce à l'adaptateur de tuyau fourni.MS713

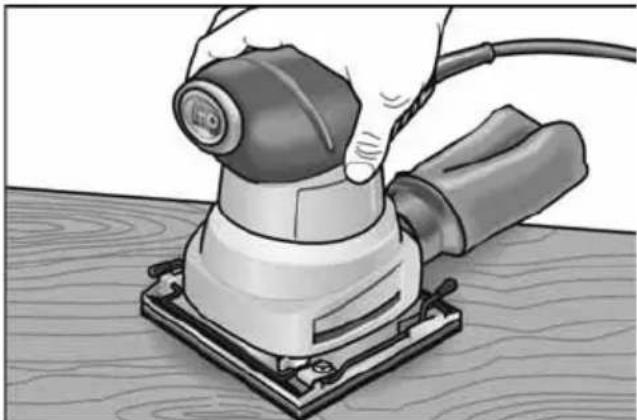

Consignes de travail Prise en main de la ponceuse La ponceuse modèle MS713 peut être tenue par le corps du boîtier. Utilisation de la ponceuse Le poids normal de la machine est suffisant pour obtenir un ponçage efficace. Il est inutile d’appuyer sur la ponceuse. Cela ne ferait que ralentir le régime d’oscillation du patin, réduisant ainsi son efficacité, et augmentant la sollicitation du moteur. Cela risque également de faire sauter la ponceuse sur l’ouvrage. Laissez donc la ponceuse faire le travail. Maintenance et nettoyage AVERTISSEMENT ! Avant d’effectuer tous travaux sur la polisseuse, débranchez la fiche mâle de la prise de courant ! Gardez l'outil propre ! Périodiquement soufflez de l’air comprimé sec dans tous les passages. En cas de travail sur du bois vert ou avec de la sève, enlevez les accumulations de saleté. Il faut nettoyer toutes les pièces de plastique avec un chiffon doux humide. IL NE FAUT JAMAIS utiliser de solvant pour nettoyer des pièces en plastique. PRUDENCE ! Portez des lunettes de sécurité lorsque vous vous servez d’air comprimé ! L’outil ne démarre pas Si l’outil ne démarre pas, vérifiez que les fiches de la prise du cordon font bon contact dans la prise. Il faut aussi vérifier que le fusible n’est pas grillé ou que le coupe- circuit n’est pas ouvert Vérification et lubrification des balais Après environ 200 heures d’utilisation, apportez ou expédiez l’appareil chez votre réparateur FLEX pour une révision complète, comprenant éventuellement le remplacement des pièces usées, la lubrification de l’appareil, l’installation de nouveaux balais, et sa vérification au banc d’essai. Toute perte de performances avant la vérification périodique susmentionnée peut être signe d’une anomalie nécessitant une intervention immédiate. Dans ce cas, n’utilisez pas l’appareil. Vérifiez que la tension du secteur soit correcte et, le cas échéant, ramenez ou renvoyez l’appareil immédiatement chez votre réparateur agréé. Réparations Ne confiez les réparations qu’à un atelier de SAV agréé par le fabricant. Pièces de rechange et accessoires REMARQUE Ne remplacez ces balais que par des pièces d’origine fournies par le fabricant. En cas d’emploi de pièces d’autres marques, le fabricant déclinera toute obligation au titre du recours en garantie. Pour connaître les autres accessoires et notamment les outils et moyens auxiliaires de polissage, reportez-vous s.v.p. aux catalogues du fabricant. Vous trouverez des vues éclatées et des listes de pièces de rechange sur notre site Web : www.flex-tools.comMS713

Consignes pour la mise au rebut AVERTISSEMENT ! Lorsque les appareils ont fini deservir, enlevez leur cordon d’alimentation électrique pour les rendre inutilisables. Pays de l’UE uniquement. Ne jetez pas les outils électriques avec les déchets domestiques ! Conformément à la directive européenne 2012/19/UE visant les appareils électriques et électroniques usagés, et à sa transposition en droit national, les outils électriques ne servant plus devront être collectés séparément et introduits dans un circuit de recyclage respectueux de l’environnement. Récupérer les matières premières plutôt que de les jeter à la poubelle. Il est recommandé d'introduire l’appareil, ses accessoires et l’emballage dans un circuit de recyclage adapté à l’environnement. Les pièces en plastique comportent un marquage pour permettre leur tri avant recyclage. REMARQUE Pour connaître les possibilités de mise au rebut, veuillez consulter votre revendeur spécialisé. Conformité Nous déclarons sous notre responsabilité exclusive que le produit décrit à la rubrique « Données techniques » se conforme aux normes ou aux documents normatifs suivants : EN 60745 conformément aux dispositions des directives 2014/30/UE, 2006/42/CE, 2011/65/UE. Responsables de la documentation technique : FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr Exclusion de responsabilité Le fabricant et son représentant ne pourront être tenus responsables des dommages et du bénéfice perdu en raison d’une inter- ruption du fonctionnement de l’affaire, provoqués par le produit ou par l’impossibilité de l’utiliser. Le fabricant et son représentant ne pourront être tenus responsables des dommages provoqués par une utilisation inexperte du produit ou par son utilisation en association avec les produits d’autres fabricants.MS713
