MANUALE UTENTE MS 713 Flex

it Istruzioni per l'uso originali 30

Simboli utilizzati 30

Simboli sull'apparecchio 30

Per la vostra sicurezza 30

Rumore e vibrazione 31

Dati tecnici 32

Guida rapida 33

Istruzioni per l'uso 34

Manutenzione e cura ..... 37

Istruzioni per la rottamazione e lo smaltimento 38

Conformità (€) 38

Esclusione della responsabilità ..... 38

Simboli utilizzati

PERICOLO!

Indica un pericolo imminente. In caso d'inosservanza dell'avvertenza, pericolo di morte o di ferite gravi.

PRUDENZA!

Indica una situazione eventualmente pericolosa. In caso d'inosservanza dell'avviso, pericolo di ferite o danni materiali.

AVVISO

Indica consigli per l'impiego ed informazioni importanti.

Simboli sull'apparecchio

Prima della messa in funzione leggere le istruzioni per l'uso!

Indossare occhiali protettivi!

Avvertenza per la rottamazione dell'apparecchio dimesso (vedi a pagina 38)!

Per la vostra sicurezza

PERICOLO!

Prima di usare l'elettroutensile, leggere e rispettare i documenti elencati di seguito:

• queste istruzioni per l'uso,
• le «Istruzioni di sicurezza generali» per l'uso di elettroutensili presenti nel fascicolo allegato (Scritti N°: 315.915),
• le regole e le norme per la prevenzione degli infortuni vigenti nel luogo d'impiego.
  Questo elettroutensile è costruito secondo lo stato dell'arte e le regole tecniche di sicurezza riconosciute.

Tuttavia dal suo impiego possono derivare pericoli per l'incolumità e la vita dell'utilizzatore e di terzi, nonché danni alla macchina o ad altri beni materiali.

Usare l'elettroutensile solo

• per l'uso regolare previsto,
• in perfetto stato tecnico di sicurezza.
  Eliminare immediatamente i guasti che pregiudicano la sicurezza.

Utilizzo conforme alle finalità d'uso

La levigatrice orbitale è concepita

- per l'impiego professionale nell'industria e nell'artigianato,

- per l'impiego con attrezzi appropriati e raccomandati dal produttore per questo elettroutensile.

La levigatrice orbitale FLEX può essere utilizzata con fogli abrasivi con fissaggio a strappo (102 mm x 115 mm) o con fogli abrasivi normali (115 mm x 140 mm). Questa levigatrice è adatta per levigatura grossa, media e fine di legno, intonaco, metallo e plastica. Questa levigatrice orbitale è un attrezzo ideale anche per la spianatura dei punti di giunzione tra pennelli di cartongesso, per la microfinitura di mobili, il montaggio preciso di finestre e porte con zanzariere e lavori di levigatura generali in officina.

Avvertenze di sicurezza per la levigatrice orbitale

PERICOLO!

Leggere tutte le avvertenze di sicurezza, le istruzioni con relative illustrazioni e le specifiche fornite con l'utensile elettrico. La mancata ottemperanza alle avvertenze e alle istruzioni può dare luogo a scosse elettriche, a incendi e/o a lesioni serie. Conservare tutte le avvertenze di sicurezza e le istruzioni per poterle consultare in futuro.

■ Staccare sempre il cavo della levigatrice dal circuito di alimentazione prima di cambiare la carta abrasiva.
■ Usare una maschera antipolvere. Indossare una maschera di protezione per ridurre al minimo il rischio di respirare il particolato fine che deriva dalla levigatura.
Non adoperare mai la levigatrice senza aver installato il raccoglitore della polvere o il gruppo di depolverazione. In caso contrario potrebbero raggiungere gli occhi particelle di polvere sottile causata dalla levigatura.
■ Adoperare attrezzature di sicurezza adeguate. Indossare occhiali di protezione per proteggersi gli occhi.
■ Si sconsiglia di effettuare operazioni di carteggiatura su vernici contenenti piombo. La rimozione di vernici contenenti piombo deve essere affidata a professionisti.
L'uso di questo utensile può generare e disperdere nell'aria polvere o altre particelle, polvere di legno, polvere di silice cristallina e polvere di asbesto. Dirigere le particelle lontano dal viso e dal corpo. Usare sempre l'utensile in aree ben ventilate e provvedere alla corretta rimozione della polvere. Ogni volta che ciò è possibile, usare sistemi di raccolta della polvere. L'esposizione alla polvere può causare lesioni gravi e permanenti alle capacità respiratorie o altre lesioni, compresa la silicosi (malattia grave dei polmoni), il cancro e la morte. Evitare di respirare la polvere ed il contatto prolungato con la polvere.

Se entra in bocca o negli occhi, o si posa sulla pelle, la polvere può provocare l'assorbimento di materiali dannosi. Usare sempre sistemi di protezione della respirazione NIOSH/OSHA correttamente equipaggiati e appropriati per l'esposizione alla polvere, e lavare con acqua e sapone le parti esposte del corpo.

Ulteriori avvertenze di sicurezza

La tensione di rete e l'indicazione di tensione sulla targhetta d'identificazione devono coincidere.

Rumore e vibrazione

AVVISO

I valori per il livello di rumore stimato A ed i valori totali di vibrazione risultano dalla tabella „Dati tecnici“.

I valori di rumore e vibrazione sono stati rilevati secondo EN 60745.

PRUDENZA!

I valori di misura indicati sono validi solo per apparecchi nuovi. Nell'impiego quotidiano i valori di rumore e vibrazione cambiano.

AVVISO

Il livello di vibrazioni indicato in queste istruzioni è stato misurato conformemente ad un procedimento di misura standardizzato in EN 60745 e può essere utilizzato per il confronto tra elettroutensili. Tale procedimento è idoneo anche per una valutazione temporanea della sollecitazione da vibrazioni. Il livello di vibrazioni indicato rappresenta gli impieghi principali dell'elettroutensile.

Se tuttavia l'elettroutensile viene impiegato per altri usi, con utensili non idonei o in condizioni di manutenzione insufficiente, il livello di vibrazioni può differire.

Questo può aumentare notevolmente la sollecitazione da vibrazioni per tutta la durata del lavoro.

Per un'esatta stima della sollecitazione da vibrazioni si devono considerare anche i tempi nei quali l'apparecchio è spento oppure è in funzione ma non è effettivamente impiegato. Questo può ridurre notevolmente la sollecitazione da vibrazioni per tutta la durata del lavoro.

Per proteggere l'operatore dall'effetto delle vibrazioni, stabilire misure di sicurezza aggiuntive, come ad esempio: manutenzione dell'elettroutensile e degli utensili impiegati, riscaldamento delle mani, organizzazione delle procedure di lavoro.

Dati tecnici

PRUDENZA!

In caso di pressione acustica superiore a 85 dB(A) indossare la protezione acustica.

		MS713
Tipo Levigatrice orbitale
Tensione di alimentazione V 230
Velocità nominale (a vuoto) corse/min 13.000
Potenza assorbita W 220
Potenza resa W 120
Peso kg 1,3
Efficace dell'accelerazione	m/s ^2	5
Livello di pressione acustica L _pA	dB(A) 84
Livello di potenza acustica L _WA	dB(A) 97
Indossare cuffie di protezione dell'udito!
Classe di protezione		II / ☐

Guida rapida

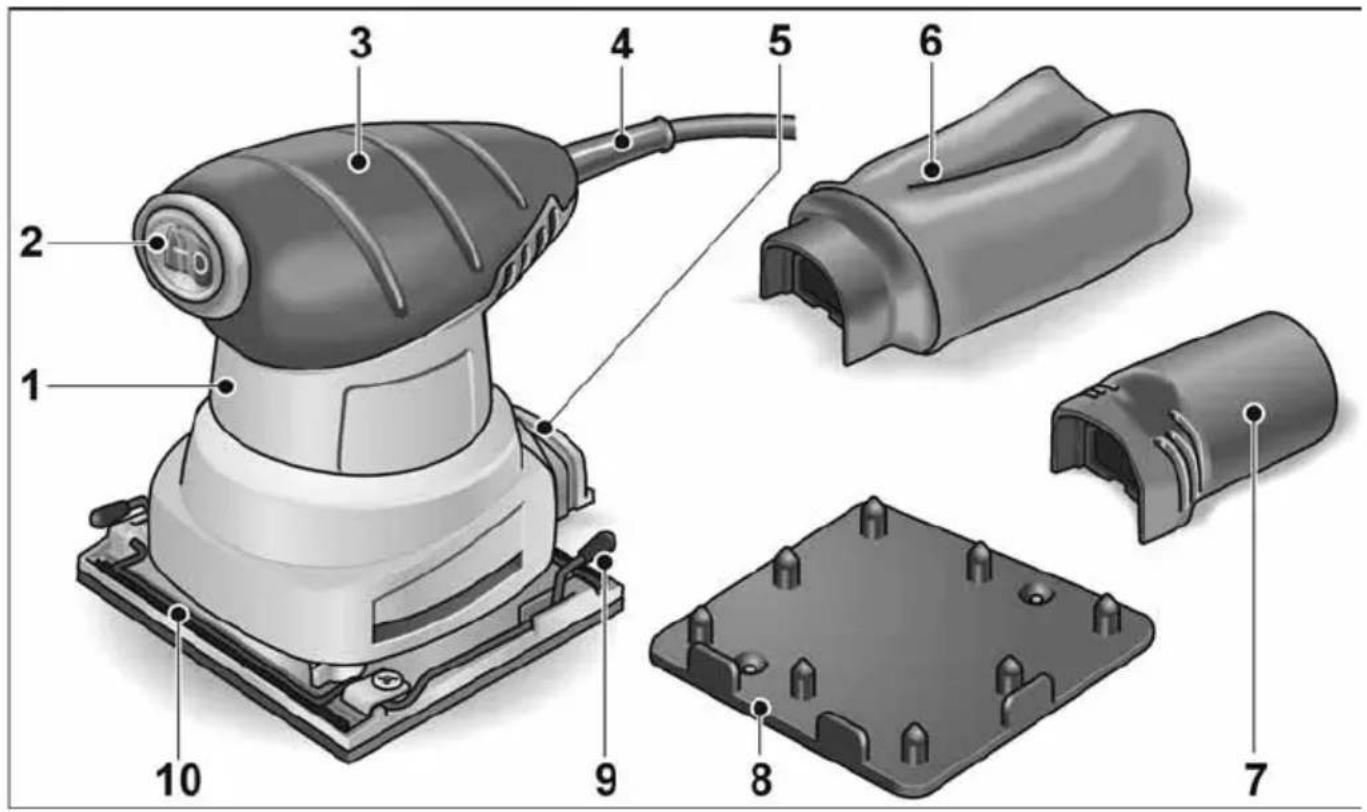

1 C a r c a s s a
2 Interruttore
Per accendere e spegnere.
3 Impugnatura
4 Cavo d'alimentazione
5 Bocchettone di collegamento per l'aspirazione

6 Contenitore della polvere
7 Adattatore per tubi flessibili
8 Perforatore di fogli abrasivi
9 Leva di serraggio
10 Morsetto

Istruzioni per l'uso

PERICOLO!

Prima di qualsiasi lavoro all'elettroutensile ESTRARE LA SPINA DI RETE.

Prima della messa in funzione

Disimballare elettroutensile ed accessori e controllare la completezza della fornitura ed eventuali danni di trasporto.

Avviamento e arresto della levigatrice

PRUDENZA!

Assicurarsi che l'interruttore sia sulla posizione «O» e che la corrente di alimentazione sia analoga a quella specificata sulla targhetta dei dati della levigatrice.

1. Collegare l'utensile alla presa di corrente.

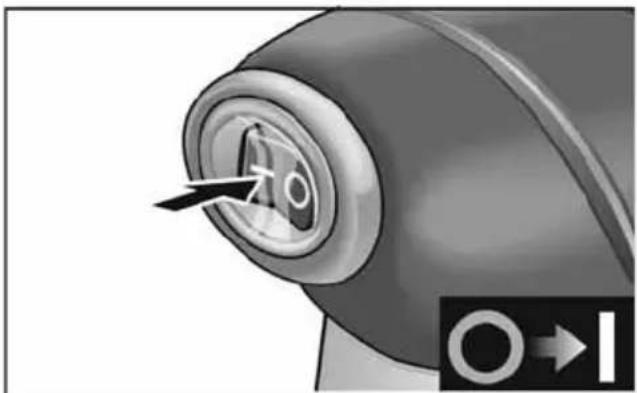

2. Il tasto dell'interruttore, è contrassegnato con i simboli «I» e «O». Premere il lato «I» del tasto per avviare il motore. Premere invece il lato «O» per arrestarlo.

Installazione degli abrasivi «a gancio e cappio»

PERICOLO!

Prima di qualsiasi lavoro all'elettroutensile estrarre la spina di rete.

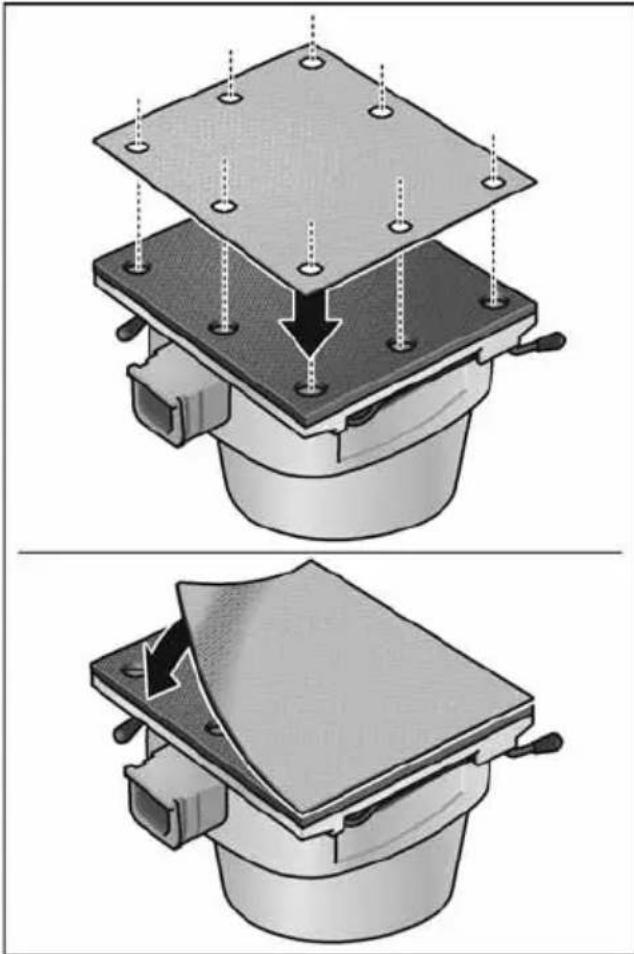

Per installare gli abrasivi «A gancio e cappio», allineare l'abrasivo con il ampone della levigatrice e premere a posto.

Installazione di abrasivi comuni

PERICOLO!

Prima di qualsiasi lavoro all'elettroutensile ESTRARRE LA SPINA DI RETE.

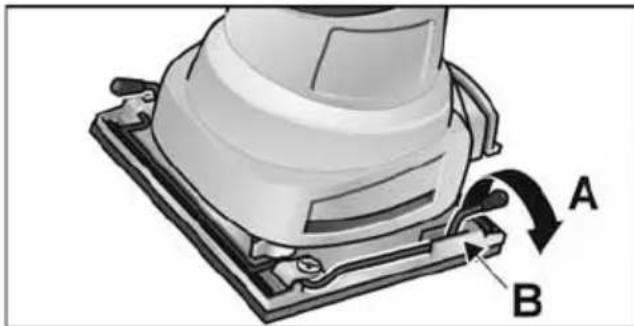

1. Aprire il morsetto della carta sollevando la levetta (A) per liberare il morsetto dalla linguetta di bloccaggio (B).

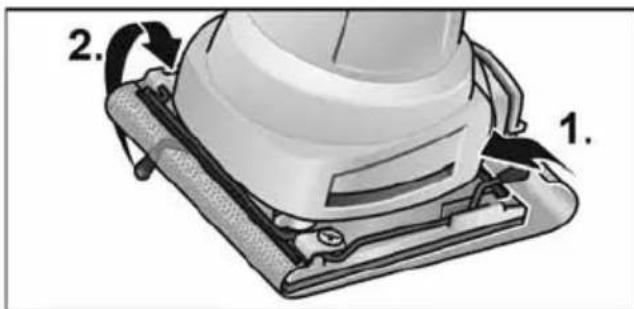

1. Posizionare una estremità larga da 115 mm, di un foglio di carta vetrata da 115 mm x 140 mm, sotto il morsetto aperto della carta (1.) e tenere fermo mentre al tempo stesso si soleva la leva del morsetto della carta e si sistema la carta dietro la linguetta di bloccaggio per fissare a posto la carta (2.).

1. Aprire il secondo morsetto della carta (come descritto al punto 1).

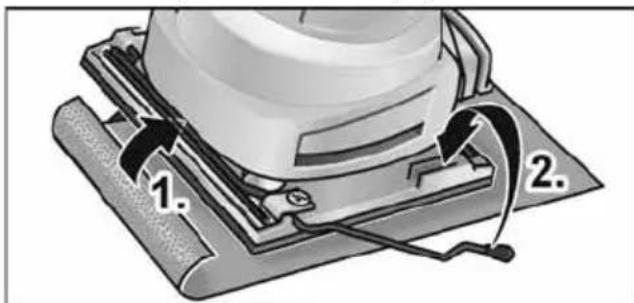

2. Stendere bene la carta vetrata in modo molto stretto sopra il tampone (1.), posizionare l'estremità lente sotto il secondo morsetto della carta e chiudere il morsetto della carta (2.).

1. 2.

1. Perforare la carta (per la rimozione della polvere), come spiegato nel paragrafo "Perforatore della carta" di queste manuale.

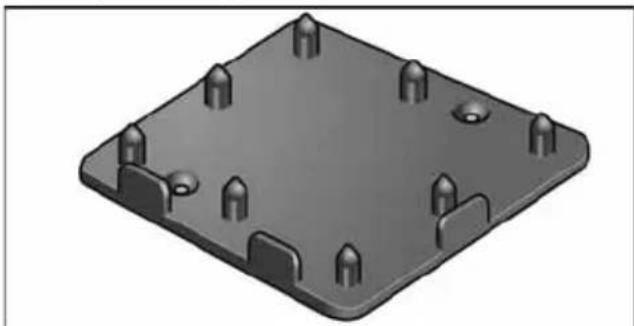

Perforatore della carta

Con la levigatrice modello MS713 viene consegnato un perforatore della carta.

Il perforatore serve per fare otto fori sull'abrasivo. Questi fori permettono la rimozione diretta della polvere attraverso il tampone. Il perforatore può essere montato sul tavolo da lavoro o alla parete usando 2 viti.

Usare il perforatore nel modo seguente:

PERICOLO!

Prima di qualsiasi lavoro all'elettroutensile estrarre la spina di rete.

1. Installare l'abrasivo sulla levigatrice, come spiegato nel paragrafo „Installazione degli abrasivi“ «A gancio e cappio» di questo manuale.

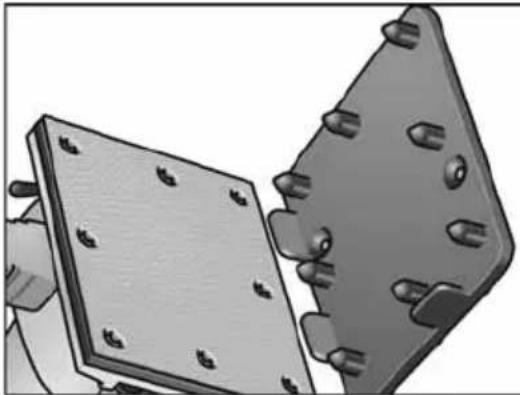

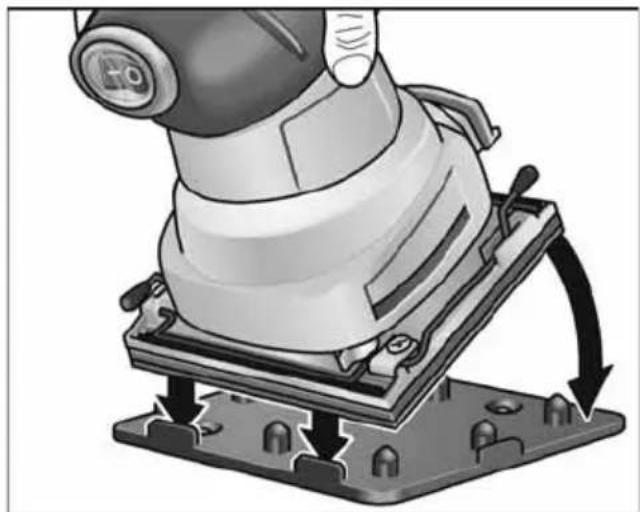

2. Posizionare la levigatrice sul perforatore allineando il tampone della levigatrice con le due guide sugli angoli del perforatore. Spingere la levigatrice contro il perforatore fino a quando risulta completamente appoggiata.

1. Rimuovere la levigatrice dal perforatore.

Aspirazione della polvere

PERICOLO!

Prima di qualsiasi lavoro all'elettroutensile estrarre la spina di rete.

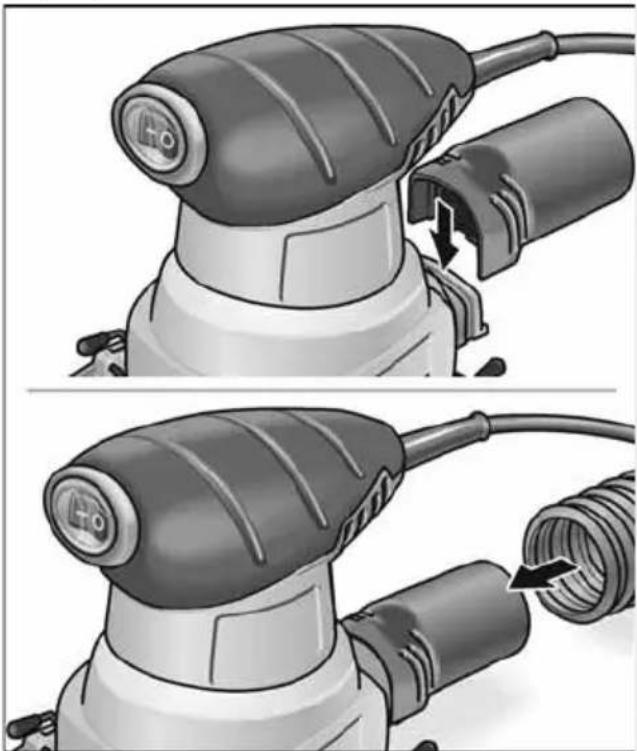

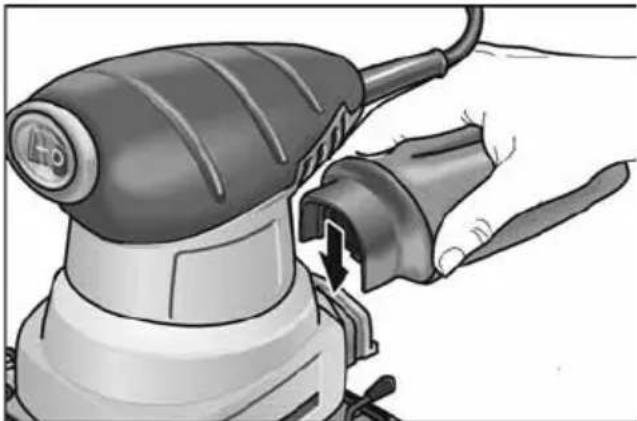

1. Applicare il contenitore della polvere sul bocchettone della levigatrice.

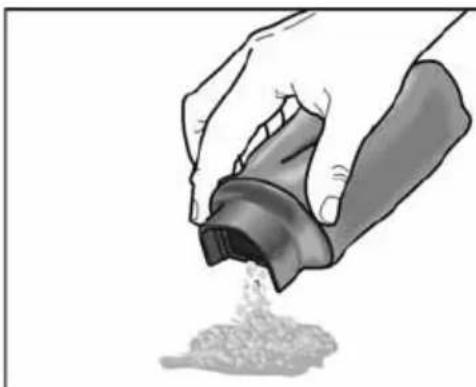

1. Periodicamente rimuovere il contenitore della polvere dalla flangia e svuotare la polvere raccolta.

La rimozione e il collegamento del contenitore della polvere vengono facilitati eseguendo un leggero movimento rotatorio.

Picchiare lievemente sul contenitore per far si che la polvere compressa al suo interno si stacchi.

Non lavare il contenitore!

Per pulirne l'interno, utilizzare aria compressa asciutta.

PRUDENZA!

Indossare occhiali di protezione quando si usa aria compressa.

PRUDENZA!

Non adoperare mai la levigatrice senza che il contenitore di raccolta della polvere o il gruppo di depolverazione siano installati. In caso contrario potrebbero raggiungere gli occhi particelle di polvere sottile causata dalla levigatura.

Mediante l'adattatore per tubi flessibili fornito in dotazione, è possibile collegare un aspirapolvere.

Istruzioni per il lavoro

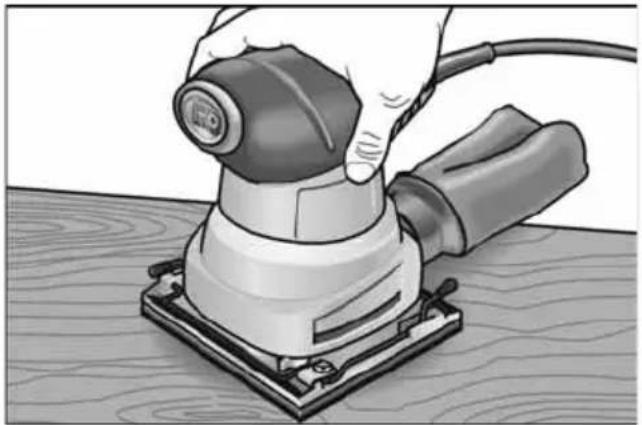

Come maneggiare l'utensile

Il modello MS713 è stato studiato per essere tenuto intorno al corpo principale.

Procedura di levigatura

Il peso normale dell'utensile basta a garantire una levigatura efficiente. Non esercitare sull'utensileulteriore, inutile pressione: ciò produrrebbe soltanto il rallentamento della velocità del tampone, riducendo l'efficienza del lavoro di levigatura e aggravando il carico sul motore; potrebbe, inoltre, far saltare la 3 levigatrice sul lavoro. Lasciare funzionare normalmente la levigatrice.

Manutenzione e cura

PERICOLO!

Prima di qualsiasi lavoro all'elettroutensile ESTRARE LA SPINA DI RETE.

Mantenere l'utensile pulito!

■ Pulire periodicamente con aria compressa asciutta tutti i passaggi dell'aria.
Asportare la sporcizia che si è accumulata lavorando il legno non stagionato o molto umido.
■ Pulire tutte le parti in plastica con un panno morbido inumidito.
■ NON usare MAI solventi per pulire le parti in plastica.

PRUDENZA!

Indossare occhiali di protezione quando si usa aria compressa.

Messa in funzione mancata

Se l'utensile non si accende, assicurarsi che la spina di alimentazione sia ben inserita nella presa di corrente. Controllare inoltre che non vi siano fusibili bruciati o interruttori automatici scattati.

Controllo delle spazzole e lubrificazione

Dopo circa 200 ore di uso, portare o inviare l'utensile al più vicino tecnico di assistenza autorizzato FLEX Power Tools per farlo pulire e controllare perfettamente, farne sostituire le parti eventualmente usurate ed eventualmente farlo lubrificare con lubrificante fresco; e infine, per farlo rimontare con spazzole nuove (se necessario) e farne verificare il corretto funzionamento.

Eventuali perdite di potenza prima della scadenza di manutenzione sopra specificata possono indicare che occorre intervenire immediatamente sull'utensile. Non continuare ad adoperare l'utensile in queste condizioni. Se la tensione di alimentazione utilizzata è quella adeguata, portare o inviare immediatamente l'utensile a un tecnico di assistenza autorizzato FLEX Power Tools per farlo controllare e se necessario riparare.

Riparazioni

Fare eseguire le riparazioni esclusivamente da un'officina del servizio assistenza clienti autorizzata dal produttore.

Ricambi ed accessori

i AVVISO

Per la sostituzione usare solo parti originali del produttore. In caso di uso di prodotti d'altra provenienza si estinguono i doveri di garanzia del produttore.

Per altri accessori, specialmente utensili montati, consultare i cataloghi del produttore. Per i disegni esplosi e le liste dei ricambi consultare il nostro sito: www.flex-tools.com

Istruzioni per la rottamazione e lo smaltimento

PERICOLO!

Rendere inservibili gli apparecchi fuori uso eliminando il cavo d'alimentazione.

Solo per paesi dell'UE.

Non gettare elettroutensili nei rifiuti domestici! Secondo la direttiva europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche e sua conversione nel diritto nazionale, gli elettroutensili dismessi devono essere raccolti separatamente ed avviati ad un riciclaggio ecologico.

Recupero di materie prime anziché smaltimento di rifiuti.

Consegnare l'apparecchio, gli accessori e l'imballaggio al sistema di riciclaggio ecologico. Le parti in materiale sintetico sono contrassegnate per il riciclaggio specifico secondo il tipo di materiale.

AVVISO

Informarsi presso i rivenditori specializzati sulle possibilità di smaltimento!

Conformità C€

Dichiariamo sotto nostra esclusiva responsabilità che il prodotto descritto in «Dati tecnici» è conforme alle seguenti norme o documenti normativi:

EN 60745 ai sensi delle disposizioni delle direttive 2014/30/UE, 2006/42/CE, 2011/65/UE.

Il responsabile della documentazione tecnica:

Esclusione della responsabilità

Il produttore ed il suo rappresentante non rispondono di danni e lucro cessante derivanti da interruzione dell'esercizio dell'attività causata dal prodotto o da impossibilità d'utilizzazione del prodotto.

Il produttore ed il suo rappresentante non rispondono di danni causati da impiego inappropriato o in collegamento con prodotti di altri produttori.
