BEDIENUNGSANLEITUNG MS 713 Flex

de Originalbetriebsanleitung 3

en Original operating instructions 12

Zu Ihrer Sicherheit 3

Geräusch und Vibration 4

Technische Daten 5

Auf einen Blick 6

Gebrauchsanweisung 7

Wartung und Pflege 10

Entsorgungshinweise 11

C€-Konformität 11

Haftungsausschluss 11

Verwendete Symbole

WARNUNG!

Bezeichnet eine unmittelbar drohende Gefahr. Bei Nichtbeachten des Hinweises drohen Tod oder schwerste Verletzungen.

VORSICHT!

Bezeichnet eine möglicherweise gefährliche Situation. Bei Nichtbeachten des Hinweises drohen Verletzungen oder Sachschäden.

HINWEIS

Bezeichnet Anwendungstipps und wichtige Informationen.

Symbole am Gerät

Vor Inbetriebnahme

Bedienungsanleitung lesen!

Augenschutz tragen!

Entsorgungshinweis für das

Altgerät (siehe Seite 11)!

Zu Ihrer Sicherheit

WARNUNG!

Vor Gebrauch des Elektrowerkzeuges lesen und danach handeln:

– die vorliegende Bedienungsanleitung,
- die „Allgemeinen Sicherheitshinweise“ zum Umgang mit Elektrowerkzeugen im beigelegten Heft (Schriften-Nr.: 315.915),
– die für den Einsatzort geltenden Regeln und Vorschriften zur Unfallverhütung.

Dieses Elektrowerkzeug ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut.

Dennoch können bei seinem Gebrauch Gefahren für Leib und Leben des Benutzers oder Dritter bzw. Schäden an der Maschine oder an anderen Sachwerten entstehen.

Das Elektrowerkzeug ist nur zu benutzen

• für die bestimmungsgemäße Verwendung,
  – in sicherheitstechnisch einwandfreiem Zustand.

Die Sicherheit beeinträchtigende Störungen umgehend beseitigen.

Bestimmungsgemäße Verwendung

Der Schwingschleifer ist bestimmt

– für den gewerblichen Einsatz in Industrie und Handwerk,
- zur Verwendung mit dafür geeignetem und vom Hersteller für dieses Gerät empfohlenem Werkzeug.

Der FLEX-Schwingschleifer kann mit Kletthaft-Schleifblättern (102 mm x 115 mm) oder mit normalen Schleifblättern (115 mm x 140 mm) verwendet werden. Diese

Schleifmaschine ist für den groben Vorschliff sowie den Mittelfein- und Feinschliff von Holz, Gips, Metall und Kunststoff geeignet.

Dieser Schwingschleifer ist auch zum Planschleifen von Fugen zwischen

Gipskartonplatten sowie für den Feinschliff von Schränken, den maßgenauen Einbau von Fliegenfenstern und Türen und allgemeine Schleifarbeiten in der Werkstatt das ideale Werkzeug.

Sicherheitshinweise für Schwingschleifer

WARNUNG!

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen zur Folge haben. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

■ Vor jedem Schleifblattwechsel den Stecker des Schleifers aus der Steckdose ziehen.
■ Eine Staubschutzmaske verwenden! Eine Atemschutzmaske sollte getragen werden, um das Einatmen von feinem Schleifstaub, der beim Schleifen entsteht, auf ein Minimum zu begrenzen.
■ Den Schleifer niemals ohne montierten Staubbehälter oder angeschlossene Staubabsaugung verwenden. Sonst könnten Schleifstaubpartikeln in die Augen geblasen werden.

■ Geeignete Sicherheitsausrüstung verwenden. Eine Schutzbrille tragen, um die Augen zu schützen.

Das Abschleifen von Bleifarben ist nicht empfohlen. Das Entfernen von Bleifarben sollte nur vom Fachmann unternommen werden.

■ Der Gebrauch dieses Gerätes kann zur Entstehung und Ausbreitung von Staub oder anderen in der Luft schwebenden Partikeln führen, wie Holzstaub, kristalliner Kieselerde und asbesthaltigem Staub.

Diese Partikel sollten von Ihrem Gesicht und Körper fern gehalten werden. Betreiben Sie das Gerät nur in gut belüfteten Räumen und sorgen Sie für die Staubentfernung. Wenn möglich, verwenden Sie ein Staubsmammelsystem. Wenn Sie solchem Staub ausgesetzt werden, erhöht sich das Risiko schwerwiegender und dauerhafter Beschädigung der Atemwege sowie anderer Verletzungen, wie Silikose (eine schwere Lungenkrankheit), Krebs

oder Tod. Atmen Sie den Staub nicht ein und vermeiden Sie einen längeren Hautkontakt mit dem Staub. Beim Mund-, Augen- oder Hautkontakt mit Staub kann gesundheitsgefährliches Material in den Körper absorbiert werden. Tragen Sie immer passende, von NIOSH/OSHA genehmigte Atemschutzgeräte, wenn Sie Staub ausgesetzt sind, und waschen Sie die betroffenen Körperteile mit Wasser und Seife.

Weitere Sicherheitshinweise

Netzspannung und Spannungsangabe auf dem Typschild muss übereinstimmen.

Geräusch und Vibration

HINWEIS

Werte für den A-bewertete Geräuschpegel sowie die Schwingungsgesamtwerte der Tabelle „Technische Daten“ entnehmen. Die Geräusch- und Schwingungswerte wurden entsprechend EN 60745 ermittelt.

VORSICHT!

Die angegebenen Messwerte gelten für neue Geräte. Im täglichen Einsatz verändern sich Geräusch- und Schwingungswerte.

HINWEIS

Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Vergleich von Elektrowerkzeugen miteinander ver-wendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung. Der angegebene Schwingungspegel repräsentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen.

Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist.

Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe.

VORSICHT!

Bei einem Schalldruck über 85 dB(A) Gehörschutz tragen.

Technische Daten

		MS713
Gerätetyp Schwingschleifer
Netzspannung V 230
Leerlaufdrehzahl (Nennwert) Hübe/min 13.000
Aufnahmeleistung W 220
Abgabeleistung W 120
Gewicht kg 1,3
Effektiv-Beschleunigungswert	m/s ^2	5
Schalldruckpegel L _pA	dB(A) 84
Schalleistungspegel L _WA	dB(A) 97
Gehörschutz tragen!
Schutzklasse		II / ☐

Auf einen Blick

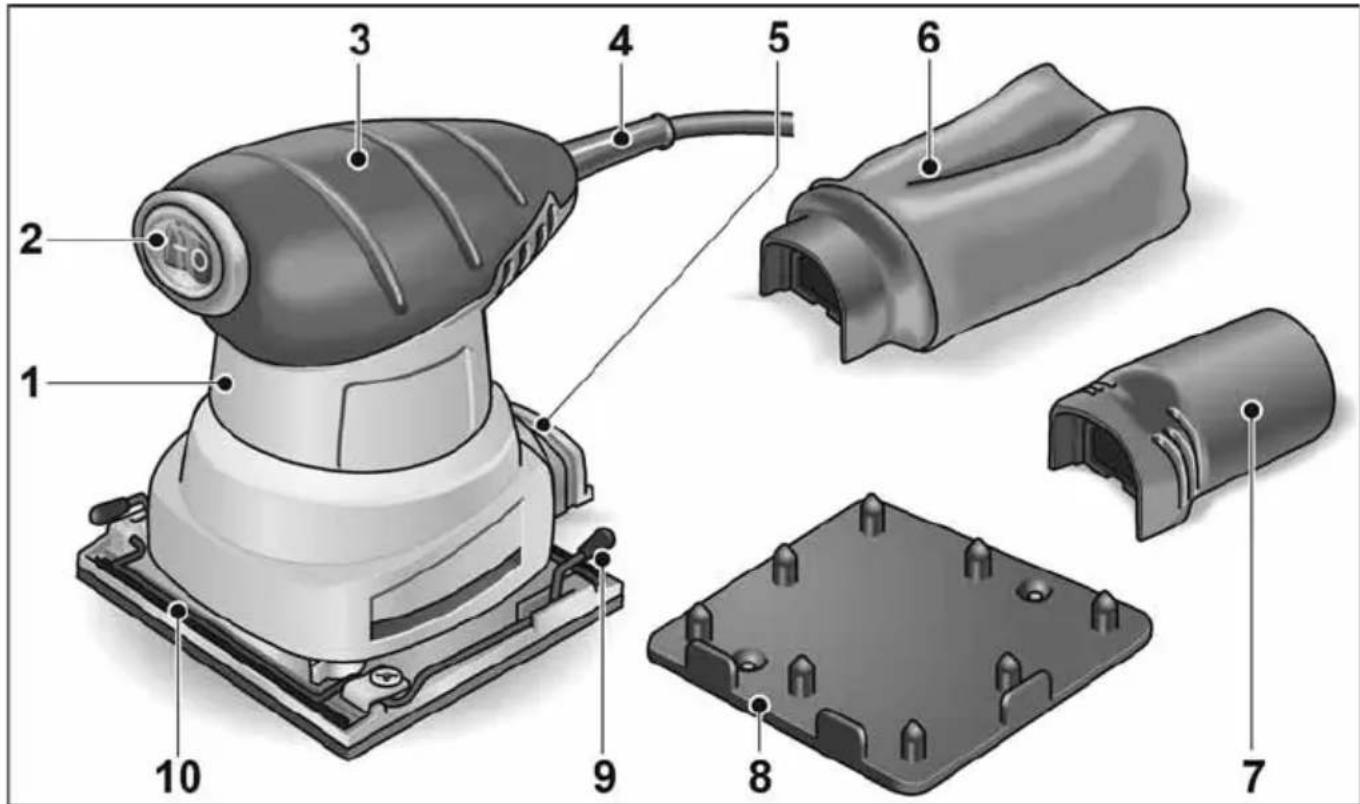

1 Gehäuse
2 Schalter
Zum Ein- und Ausschalten.
3 Haltegriff
4 Netzkabel
5 Anschlussstutzen für Absaugung

6 Staubbehälter
7 Schlauchadapter
8 Schleifblattlocher
9 Klemmhebel
10 Klemmbügel

Gebrauchsanweisung

WARNUNG!

Vor allen Arbeiten am Elektrowerkzeug Netzstecker ziehen.

Vor der Inbetriebnahme

Elektrowerkzeug und Zubehör auspacken und auf Vollständigkeit der Lieferung und Transportschäden kontrollieren.

Ein- und Ausschalten

VORSICHT!

Sicherstellen, dass der Schalter in »O«-Stellung gedrückt ist und dass die Spannung der Stromquelle mit der auf dem Typenschild des Werkzeugs angezeigten Spannung übereinstimmt.

1. Den Netzstecker des Werkzeugs in den Netzanschluss stecken.

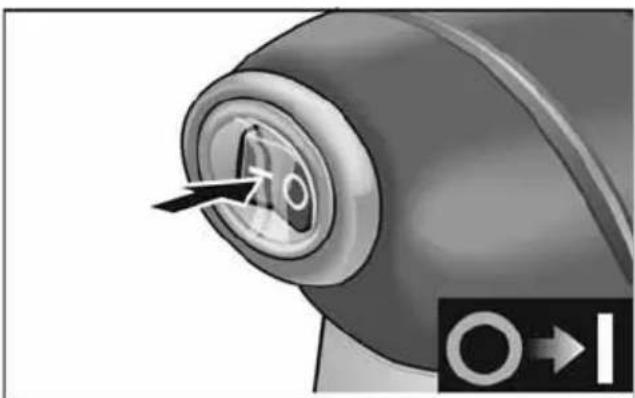

2. Der Schalterknopf ist mit »I« und »O« beschriftet. Das mit »I« beschriftete Ende des Schalterknopfs drücken, um den Motor einzuschalten. Das mit »O« beschriftete Ende des Schalterknopfs drücken, um den Motor auszuschalten.

Befestigung von Kletthaft-Schleifblättern

WARNUNG!

Vor allen Arbeiten am Elektrowerkzeug Netzstecker ziehen.

Zur Befestigung von Kletthaft-Schleifblättern das Kletthaft-Schleifblatt auf die Schleifplatte ausrichten und gegen die Schleifplatte drücken.

Befestigung von normalen Schleifbändern

WARNUNG!

Vor allen Arbeiten am Elektrowerkzeug Netzstecker ziehen.

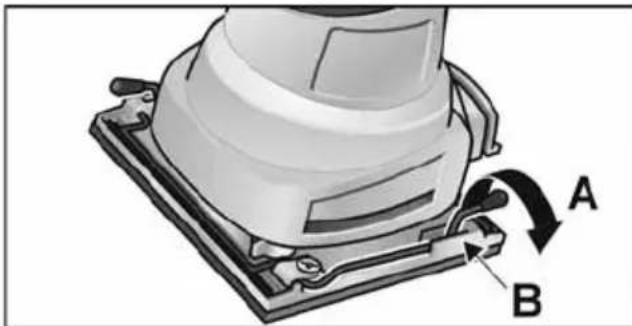

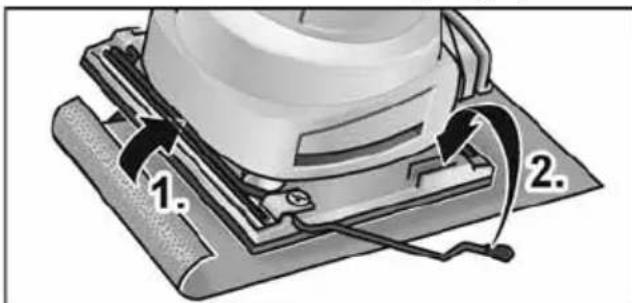

1. Durch Anheben des Hebels (A) den Klemmbügel öffnen. Dadurch wird der Klemmbügel von der Halteklammer (B) befreit.

1. Das schmalere (115 mm) Ende eines 115 mm x 140 mm Schleifblattes unter den offenen Klemmbügel legen (1.) und festhalten, während der Hebel des Klemmbügels angehoben wird und der Klemmbügel in die Spannposition der Halteklammer zurückgeschoben wird, um das Schleifblatt zu befestigen (2.).

1. 2.

1. Den zweiten Klemmbügel öffnen (wie im 1. Schritt beschrieben wird).

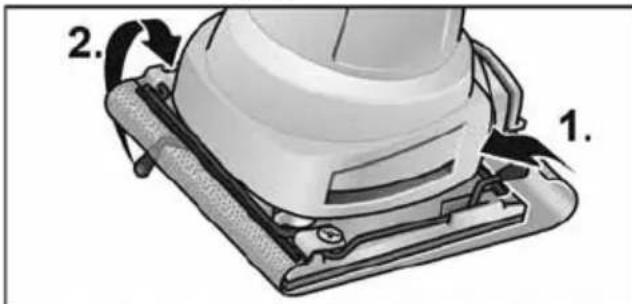

2. Das Schleifbalt auf die Schleifplatte straff anspannen (1.), das andere Ende des Schleifblattes unter den zweiten Klemmbügel legen und das Schleifblatt festklemmen (2.).

1. 2.

1. Zur Gewährleistung der Staubabsaugung das Schleifblatt durchlochen, wie im Abschnitt „Durchlochen von Schleifblättern“ in dieser Bedienungsanleitung beschrieben wird.

Durchlochen von Schleifblättern

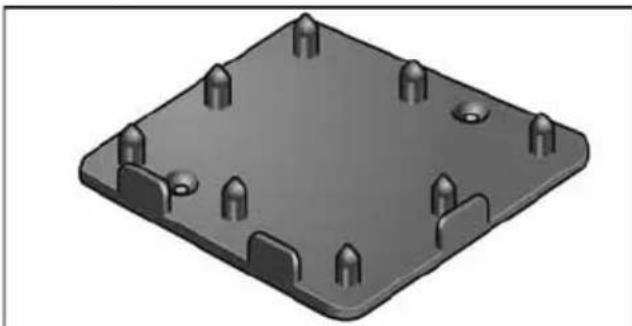

Zum Lieferumfang des Schleifermodells MS713 gehört ein Schleifblattlocher.

Mit diesem Locher werden acht Löcher im Schleifblatt gestochen. Durch diese Löcher wird der Schleifstaub direkt am Entstehungsort durch die Schleifplatte abgesaugt. Mit 2 Senkschrauben kann der Locher an die Werkbank oder an die Wand montiert werden.

Der Schleifblattlocher wird folgendermaßen benutzt:

! WARNING!

Vor allen Arbeiten am Elektrowerkzeug Netzstecker ziehen.

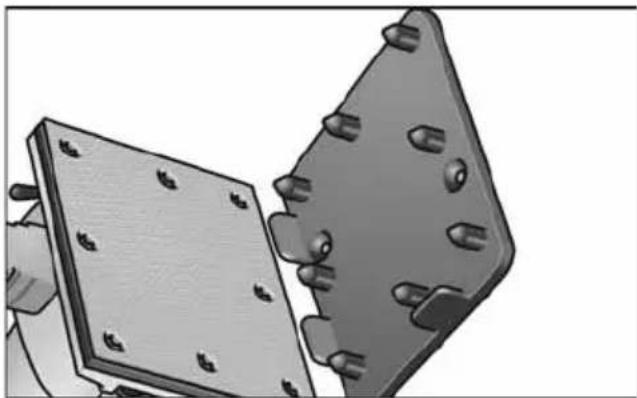

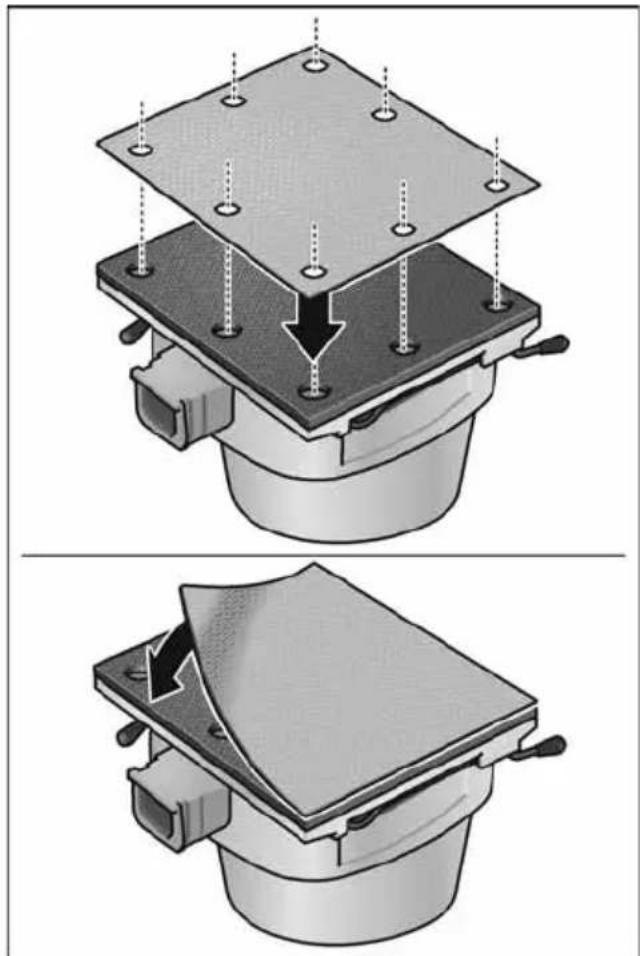

1. Das Schleifblatt auf die Schleifmaschine befestigen, wie im Abschnitt „Befestigung von Kletthaft-Schleifblättern“ oder im Abschnitt „Befestigung von normalen Schleifbändern“ in dieser Bedienungsanleitung beschrieben wird.

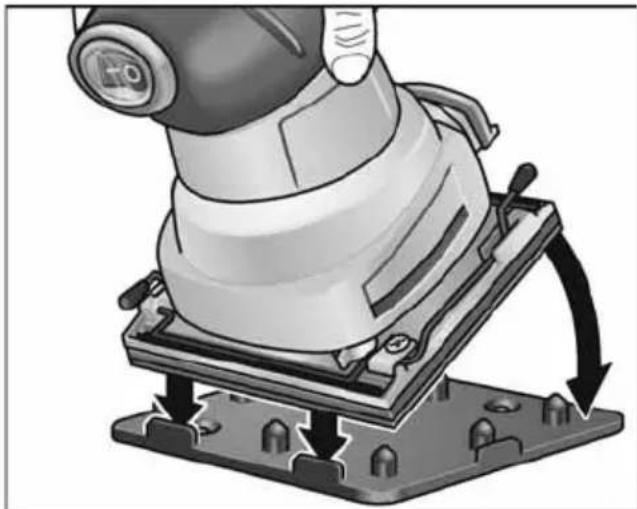

2. Die Schleifmaschine an den Locher so anbringen, dass die Schleifplatte mit den zwei Führungsecken des Lochers deckungsgleich ist. Die Schleifmaschine gegen den Locher drücken, bis sie einen festen Sitz aufweist.

1. Die Schleifmaschine vom Locher abnehmen.

Vor allen Arbeiten am Elektrowerkzeug Netzstecker ziehen.

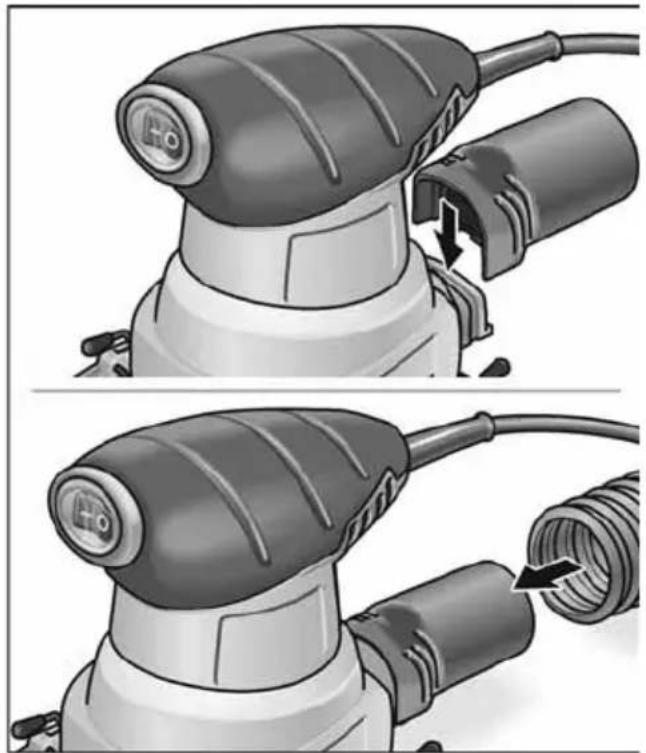

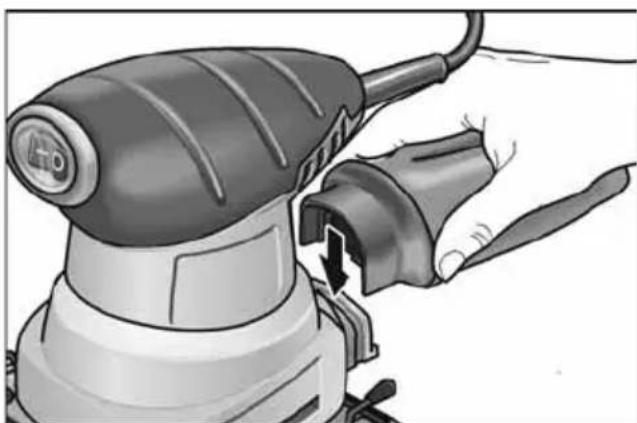

1. Den Staubbehälter an den Anschlussstutzen des Schleifers anbringen.

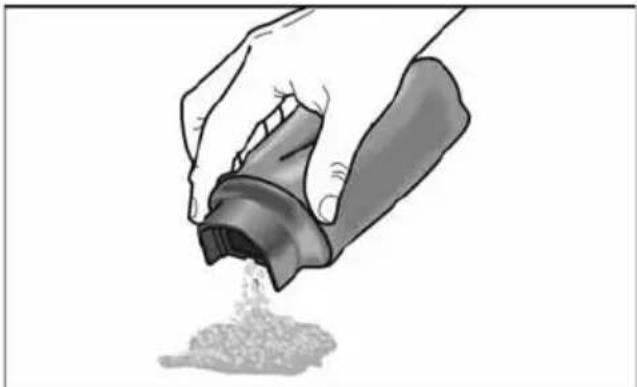

1. Von Zeit zu Zeit den Staubbehälter vom Flansch abnehmen und den angesammelten Staub vom Staubbehälter entleeren.

Durch eine leichte Drehbewegung wird das Abnehmen und Anschließen des Staubbehälters erleichtert.

Durch leichtes Ausklopfen des Staubbehälters wird fest gewordener Schleifstaub vom Staubbehälter befreit.

Den Staubbehälter nicht auswaschen! Der Staubbehälter kann mit Pressluft ausgeblasen werden.

VORSICHT!

Beim Verwenden von Pressluft eine Schutzbrille tragen!

VORSICHT!

Der Schleifer darf niemals ohne montierten Staubbehälter oder angeschlossenes Staubabsauggerät verwendet werden. Sonst könnten Schleifstaubpartikel in die Augen geblasen werden.

Es ist möglich, ein Staubabsauggerät durch den mitgelieferten Schlauchadapter anzuschließen.

Halten des Schleifers

Das Modell MS713 kann wie gezeigt gehalten werden.

Das Eigengewicht der Schleifmaschine reicht aus, um eine hohe Schleifwirkung zu erzielen. Zusätzlicher Anpressdruck darf nicht auf die Schleifmaschine ausgeübt werden. Dadurch würde die Hubzahl der Schleifplatte nur noch verlangsamt werden, was zu einer Verringerung der Schleifwirkung und zusätzlicher Belastung des Motors führen würde. Darüber hinaus kann zusätzlicher Anpressdruck auf die

Maschine dazu führen, dass die Schleifmaschine vom Werkstück abspringt. Überlassen Sie der Schleifmaschine die Arbeit.

Wartung und Pflege

WARNUNG!

Vor allen Arbeiten am Elektrowerkzeug Netzstecker ziehen.

Das Werkzeug sauber halten!

Kühlöffnungen regelmäßig mit Druckluft ausblasen.
■ Ablagerungen, die durch das Schleifen von grünem oder safthaltigem Holz entstanden sind, sind zu entfernen.
■ Kunststoffteile sollten mit einem sauberen, feuchten Tuch gereinigt werden.
■ Lösungsmittel NIEMALS zum Reinigen von Kunststoffteilen verwenden.

VORSICHT!

Beim Verwenden von Pressluft eine Schutzbrille tragen!

Die Maschine kann nicht eingeschaltet werden

Sollte es nicht möglich sein, die Maschine einzuschalten, prüfen Sie, ob die Kontakte des Netzsteckers in gutem Kontakt mit der Steckdose sind. Es sollte auch geprüft werden, ob Leitungsschutzsicherungen durchgeschmolzen oder Leitungsschutzschalter geöffnet sind.

Prüfen der Kohlebürsten und Schmieren

Nach ungefähr 200 Betriebsstunden sollte das Werkzeug der nächsten autorisierten Kundendienststelle für FLEX-Elektrowerkzeuge zur gründlichen Reinigung und Inspektion gebracht oder geschickt werden. Gegebenenfalls sollten Verschleißteile ausgewechselt werden. Falls notwendig, sollte das Werkzeug neu geölt und mit neuen Kohlebürsten ausgerüstet werden. Danach sollte die Leistung des Werkzeugs geprüft werden.

Sollte das Werkzeug vor der obenerwähnten Inspektion ausfallen, sind Wartungs- bzw. Reparaturarbeiten möglicherweise notwendig. In diesem Fall darf das Werkzeug nicht weiter betrieben werden.

Nachdem Sie die Netzspannung kontrolliert haben, bitte übergeben Sie Ihr Werkzeug sobald wie möglich einer autorisierten Kunden-dienststelle für FLEX-Elektrowerkzeuge.

Reparaturen

Reparaturen ausschließlich durch eine vom Hersteller autorisierte Kundendienstwerkstatt ausführen lassen.

Ersatzteile und Zubehör

i HINWEIS

Zum Austausch nur Originalteile des Herstellers verwenden. Bei Verwendung von Fremdfabrikaten erlöschen die Garantieverpflichtungen des Herstellers.

Weiteres Zubehör, insbesondere Einsatzwerkzeuge, den Katalogen des Herstellers entnehmen.

Explosionszeichnungen und Ersatzteillisten finden Sie auf unserer Homepage: www.flex-tools.com

Entsorgungshinweise

WARNING!

Ausgediente Geräte durch Entfernen des Netzkabels unbrauchbar machen.

Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Rohstoffrückgewinnung statt Müllentsorgung.

Gerät, Zubehör und Verpackung sollten einer umweltgerechten Wiederverwertung zugeführt werden. Zum sortenreinen Recycling sind Kunststoffteile gekennzeichnet.

i HINWEIS

Über Entsorgungsmöglichkeiten beim Fachhändler informieren!

CE-Konformität

Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt mit folgenden Normen oder normativen Dokumenten übereinstimmt:

EN 60745 gemäß den Bestimmungen der Richtlinien 2014/30/EU, 2006/42/EG, 2011/65/EU.

Verantwortlich für technische Unterlagen: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr

Haftungsausschluss

Der Hersteller und sein Vertreter haften nicht für Schäden und entgangenen Gewinn durch Unterbrechung des Geschäftsbetriebes, die durch das Produkt oder die nicht mögliche Verwendung des Produktes verursacht wurden.

Der Hersteller und sein Vertreter haften nicht für Schäden, die durch unsachgemäße Verwendung oder in Verbindung mit Produkten anderer Hersteller verursacht wurden.
