S3MT-100KWR480V - Alimentation d'énergie non interruptible Tripp Lite - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Transformateur d'alimentation non interruptible (UPS) - double transformateur
Marque	Tripp Lite
Modèle	S3MT-100KWR480V
Puissance nominale	100 kW / 100 kVA
Tension d'entrée (transformateur d'entrée)	480 V CA (Delta)
Tension de sortie (transformateur d'entrée)	208 V CA (Wye)
Tension d'entrée (transformateur de sortie)	208 V CA (Wye)
Tension de sortie (transformateur de sortie)	480 V CA (Wye)
Fréquence	50/60 Hz, plage 40-70 Hz
Hauteur	77,6 po (197,1 cm)
Largeur	23,6 po (60 cm)
Profondeur	33,5 po (85,1 cm)
Poids	1960 lb (889 kg)
Poids emballé	2072 lb (939,8 kg)
Refroidissement	8 ventilateurs à bille (172 x 152 mm, 1928 CFM total)
Efficacité (pleine charge)	96,7 %
Efficacité (demi-charge)	97,8 %
Bobinages	Cuivre
Classe d'isolation	180 °C
Protection surchauffe	Voyant DEL rouge + relais + disjoncteur déclencheur
Disjoncteurs intégrés	Oui (400 A pour entrée et sortie)
Applications typiques	Charges informatiques 480 V en environnements gouvernementaux, industriels, hospitaliers
Certifications	UL 1778, CSA 22.2-107.3-14, cTUVs
Garantie	2 ans
Température de fonctionnement	0 °C à 40 °C
Humidité	95 % sans condensation
Bruit acoustique	65 dB max

FOIRE AUX QUESTIONS - S3MT-100KWR480V Tripp Lite

Quelle est la fonction principale du S3MT-100KWR480V ?

Ce transformateur enveloppant intègre deux transformateurs : un abaisseur d'entrée (480V Delta à 208V Wye) pour protéger l'onduleur, et un élévateur de sortie (208V Wye à 480V Wye) pour alimenter des charges informatiques en 480V.

Quels sont les voyants et la protection contre les surchauffes ?

Deux voyants DEL rouges (entrée et sortie) s'allument à 160°C ±5°C et s'éteignent à 125°C ±5°C. Un relais thermique déclenche le disjoncteur correspondant pour couper le circuit en cas de surchauffe.

Quelles sont les dimensions et le poids de l'appareil ?

Hauteur : 77,6 po (197,1 cm), largeur : 23,6 po (60 cm), profondeur : 33,5 po (85,1 cm). Poids net : 1960 lb (889 kg). Poids emballé : 2072 lb (939,8 kg).

Quelle est la puissance nominale et le rendement ?

Puissance nominale : 100 kW / 100 kVA. Rendement à pleine charge : 96,7 %. Rendement à demi-charge : 97,8 %.

Quels câbles sont recommandés pour l'installation ?

Conducteurs en cuivre THHW 75°C : entrée et sortie 70 mm² (max 120 mm²), neutre 120 mm², terre 95 mm². Couple de serrage : 50 N·m. Bornes M10.

Comment installer le transformateur ?

Il doit être installé dans un environnement contrôlé. Prévoir un espace de ventilation d'au moins 600 mm à l'avant et 500 mm à l'arrière et sur les côtés. Utiliser un chariot élévateur pour le déballage. Suivre les schémas de connexion fournis.

Quelles sont les précautions de sécurité essentielles ?

Risque de décharge électrique même hors tension. Utiliser des outils isolés, retirer bijoux. L'entretien doit être effectué par du personnel certifié Tripp Lite. L'appareil est lourd, manipuler avec précaution.

Quels accessoires sont fournis avec l'appareil ?

L'emballage contient : le transformateur en armoire (1 pièce), le manuel utilisateur, 2 jupes inférieures avant, 2 jupes inférieures arrière, et 24 vis pour les jupes.

Quelle est la garantie du produit ?

Garantie limitée de 2 ans à compter de la date d'achat, couvrant les défauts de matériaux et de fabrication. La garantie ne couvre pas l'usure normale, la mauvaise utilisation ou les dommages indirects.

L'appareil est-il compatible avec les onduleurs Tripp Lite S3M ?

Oui, il est compatible avec les onduleurs triphasés S3M80K et S3M100K en 208V. Des modèles de kits (onduleur + transformateur) sont disponibles : S3M80K-100KWR4T et S3M100K-100KWR4T.

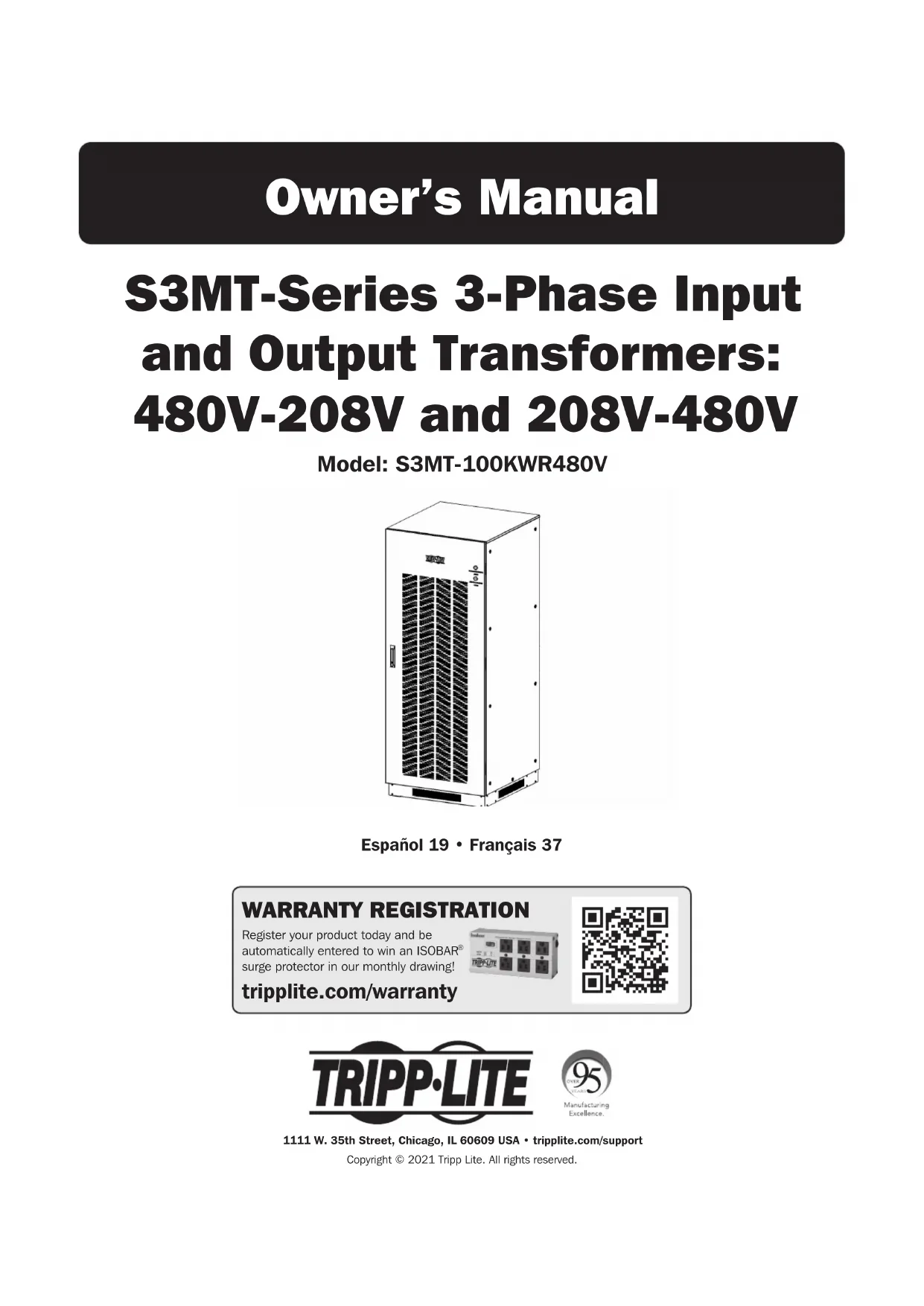

MODE D'EMPLOI S3MT-100KWR480V Tripp Lite

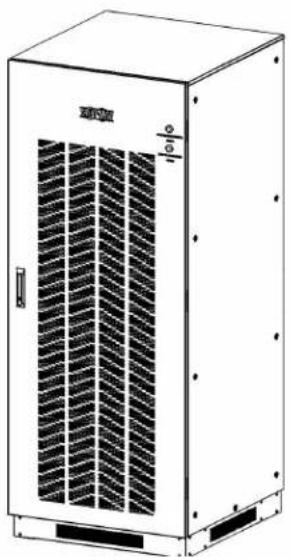

Manuel de l'utilisateur

Transformateurs d'entrée et de sortie triphasés de la série S3MT : 480 V à 208 V et 208 V à 480 V

Modèle : S3MT-100KWR480V

Droits d'auteur © 2021 Tripp Lite. Tous droits réservés.

Table des matières

1. Introduction.... 39
2. Avertissements importants en matière de sécurité.... 41
3. Installation 42

3.1 Données mécaniques .... 42
3.2 Inspection de l'emballage 43
3.3 Déballage de l'onduleur....43
3.4 Contenu de l'emballage 45
3.5 Aperçu de l'armoire....45
3.6 Câbles d'alimentation....47

3.7 Schéma de la ligne de connexion entre le transformateur d'entrée et de sortie et l'onduleur....48
3.8 Connexions du transformateur d'entrée et du transformateur de sortie .. 49
4. Fonctionnement.... 50
4.1 Protection contre les températures excessives....50
4.1.1 Voyant à DEL d'avertissement de températures excessives....50
4.1.2 Relais de protection contre les températures excessives et commutateur thermique....50
5. Caractéristiques techniques.... 51
6. Entreposage 54
7. Garantie et conformité réglementaire.... 54

1. Introduction

S3MT-100KWR480V de Tripp Lite est un transformateur enveloppant de 480 V qui inclut deux transformateurs dans un boîtier : un transformateur abaisseur de séparation d'entrée de 480 V (Delta) à 208 V (Wye) et un transformateur élévateur automatique de sortie de 208 V (Wye) à 480 V (Wye).

Le transformateur de séparation d'entrée atténue les surtensions ou les pointes du câble de service public tout en protégeant l'onduleur. Le transformateur automatique de sortie est conçu pour prendre en charge des charges informatiques de 480 V (Wye). Ce modèle est doté de disjoncteurs intégrés pour prévenir les surcharges dangereuses des circuits. Huit ventilateurs à bille assurent un fonctionnement silencieux et aident à dissiper la chaleur du transformateur. Un relais et un commutateur détectant les températures excessives, combinés à un voyant d'avertissement à DEL sur le panneau avant, fournissent un avertissement en cas de températures excessives et une protection contre les surchauffes. La petite empreinte de l'onduleur et son profil acoustique silencieux permettent l'installation avec un impact minimal en matière d'espace et de bruit. Le transformateur comporte un boîtier robuste tout en métal avec un panneau avant semblable à la gamme d'onduleurs triphasés de 208 V de la série S3M.

Modèle du système ASC Numéro de série (3 000 lb) Description
S3MT-100KWR480V AG-0513 100 kW			Transformateur d'entrée : transformateur abaisseur de séparation de 480 V à 208 VTransformateur de sortie : transformateur élévateur automatique de 208 V à 480 V

Applications typiques

Les charges de l'équipement informatique à 4 fils (3Ph+N+PE) dans les bureaux du gouvernement, les milieux de fabrication, les hôpitaux, les secteurs industriels et les entreprises qui ont un réseau électrique de 480 V et des charges informatiques de 480 V.

Fonctionnalités principales

• Le transformateur abaisseur d'entrée fournit une protection de séparation de 480 V (Delta) à 208 V/120 V (Wye) à l'entrée de l'onduleur.
• Le transformateur automatique de sortie fournit une élévation de 208 V (Wye) à 480 V (Wye) pour prendre en charge des charges informatiques de 480 V.
• Les disjoncteurs à la sortie du transformateur d'entrée et l'entrée du transformateur de sortie
• Avertissement et protection contre les surchauffes
  • Efficacité de 96,7 à 97,8 %
• Bobinages en cuivre
• Vaste gamme de fonctionnement de la tension et de la fréquence d'entrée : Tension : -20 à +25 % @ 100 % de charge et 40 à 70 Hz
• Classe d'isolation : 180 °C matériel
• Fiabilité testée conformément à ISTA-3B pour les vibrations, les chocs et les chutes (test des extrémités)
  • Certifications UL et CSA TUV
• Boîtier tout en métal robuste expédié prêt à l'installation
• Garantie de 2 ans

1. Introduction

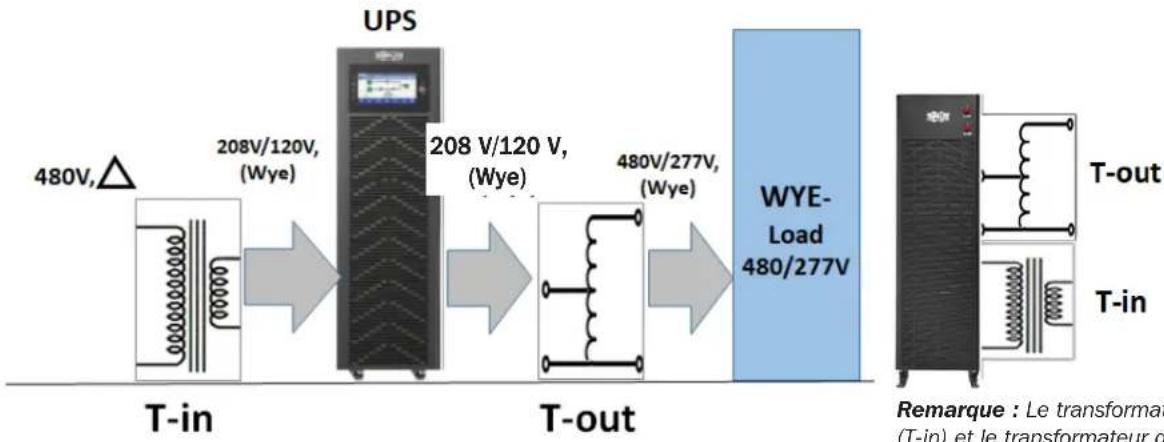

Configurations typiques

Le transformateur enveloppant (WR) de 480 V inclut à la fois le transformateur d'entrée (T-in) et le transformateur de sortie (T-out) dans un boîtier.

Remarque : Le transformateur d'entrée (T-in) et le transformateur de sortie (T-out) se trouvent tous les deux à l'intérieur d'une armoire, comme illustré ci-dessus.

Ce transformateur enveloppant de 480 V peut être acheté séparément ou sous forme de modèle de trousse avec un onduleur triphasé S3M80K ou S3M100K de la série S3M de Tripp Lite :

Modèles de transformateurs enveloppants		Charge constante maximale	Compatible avec un onduleur triphasé de 208 V	Modèles de trousses : onduleur + transformateur
				Modèles de trousses	Les modèles de trousses incluent
480 V	S3MT-100KWR480V 100 kW		Onduleurs de 80 à 100 kW	S3M80K-100KWR4T	Onduleur S3M80K + S3MT-100KWR480V
				S3M100K-100KWR4T	Onduleur S3M100K + S3MT-100KWR480V

2. Avertissements importants en matière de sécurité

CONSERVER CES INSTRUCTIONS

Ce manuel contient des instructions importantes pour le modèle S3MT-100KWR480V, qui doivent être respectées au cours de l'installation et de la maintenance du transformateur et de l'onduleur.

DANGER! Risque de décharges électriques! Des pièces sous tension dangereuses à l'intérieur de cet appareil sont alimentées par le transformateur même si le disjoncteur se trouve en position OFF (désactivé).

AVERTISSEMENT! Cet appareil est prévu pour une installation dans un environnement contrôlé.

DANGER! Un transformateur peut présenter un risque de décharge électrique et de courant élevé des courts-circuits. Les précautions suivantes doivent être observées lorsque l'on manipule le transformateur :

• Utiliser des outils ayant des poignées isolées.

- Enlever les montres, les bagues ou tout autre objet métallique.

Pour réduire le risque de décharge électrique, débrancher le transformateur et l'onduleur de l'alimentation du secteur avant d'effectuer l'entretien ou le service.

L'entretien du transformateur et de l'onduleur triphasés doit être confié au personnel certifié de Tripp Lite qui a une connaissance des transformateurs et des onduleurs triphasés et de toutes les précautions requises.

Le transformateur est extrêmement lourd. Il faut faire preuve de prudence au moment de déplacer ou de positionner l'équipement. Les instructions contenues dans ce manuel sont importantes et doivent être suivies de près en tout temps pendant l'installation et l'entretien de suivi du transformateur et de l'onduleur triphasés.

DANGER!

Le transformateur produit un niveau de chaleur dangereux. Si le voyant à DEL rouge du panneau avant du transformateur est allumé, les prises de l'appareil peuvent générer un niveau de chaleur dangereux.

Tout l'entretien de cet équipement doit être confié à du personnel qualifié certifié de Tripp Lite.

Avant d'effectuer tout entretien, toute réparation ou toute expédition, s'assurer d'abord que tout est complètement désactivé et déconnecté.

Symboles spéciaux – Les symboles suivants sont utilisés sur le transformateur pour signaler à l'utilisateur les précautions suivantes :

RISQUE DE DÉCHARGE ÉLECTRIQUE – Respecter l'avertissement qu'un risque de décharge électrique est présent.

MISE EN GARDE – CONSULTER LE MANUEL DE L'UTILISATEUR pour des informations concernant des instructions importantes sur le fonctionnement et l'entretien.

MISE À LA TERRE DE SÉCURITÉ – Indique LA mise à la terre de sécurité principale.

3. Installation

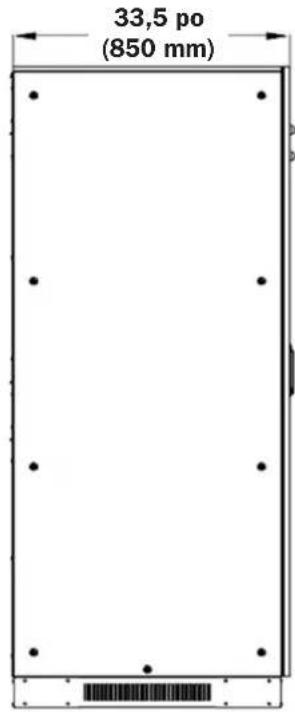

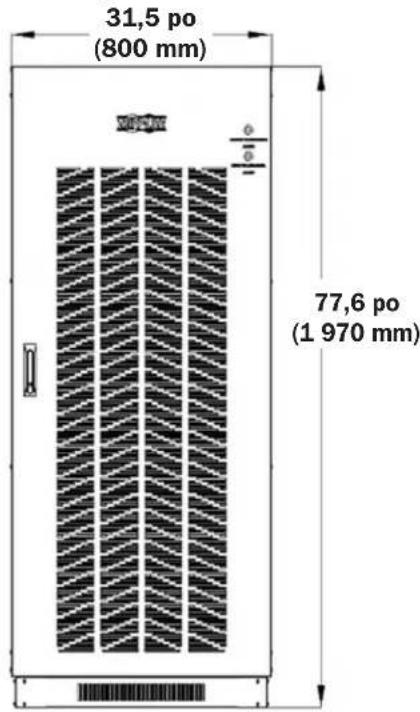

3.1 Données mécaniques

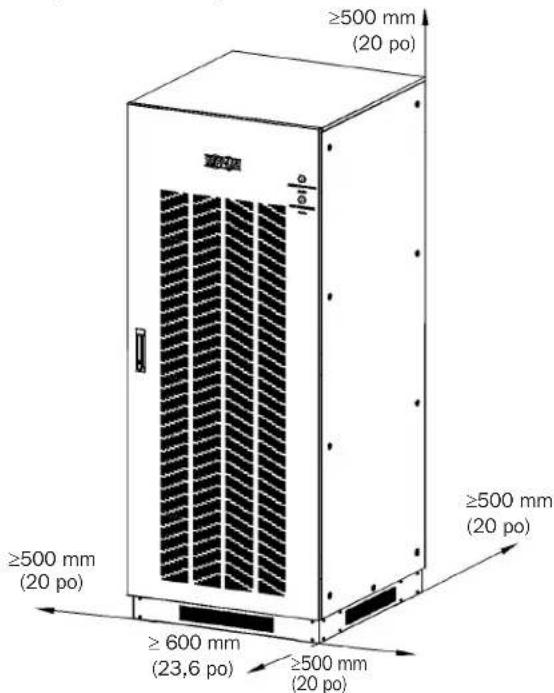

Exigences physiques

Laisser de l'espace autour de l'armoire pour le fonctionnement et la ventilation (Figure 3-1) :

1. Laisser au moins 600 mm (23,6 po) d'espace à l'avant pour la ventilation.
2. Laisser au moins 500 mm (20 po) d'espace à droite et à gauche pour le fonctionnement.
3. Laisser au moins 500 mm (20 po) d'espace à l'arrière pour la ventilation.

Figure 3-1

3. Installation

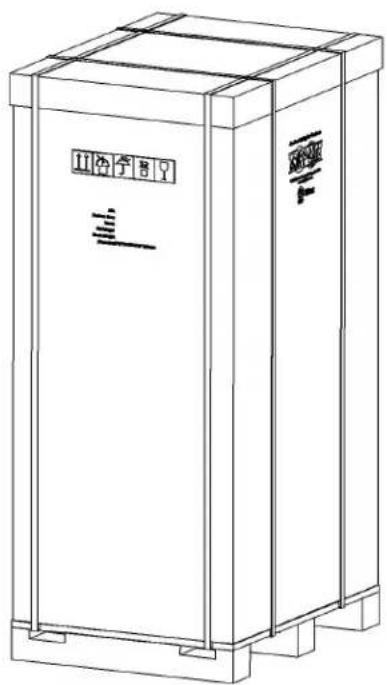

3.2 Inspection de l'emballage

1. Ne pas pencher l'armoire du transformateur au moment de la retirer de l'emballage.
2. Vérifier l'aspect pour voir si l'armoire du transformateur a été endommagée pendant le transport. Ne pas mettre l'armoire du transformateur sous tension si des dommages sont observés. Contacter immédiatement le fournisseur.
3. Vérifier les accessoires par rapport au bordereau d'expédition, puis contacter le fournisseur si des pièces sont manquantes.

3.3 Déballage de l'onduleur

1. Tenir fermement la plaque coulissante. Couper, puis enlever les liens de cerclage (Figure 3-2).

Figure 3-2

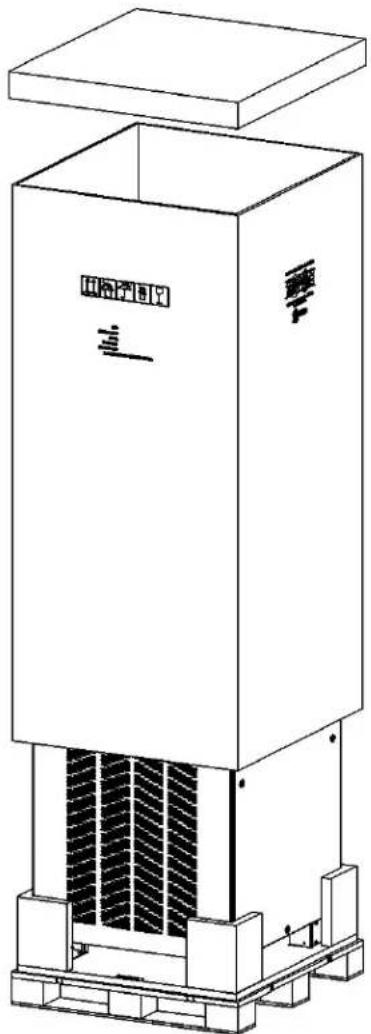

1. Retirer le sac en plastique et la boîte extérieure (Figure 3-3).

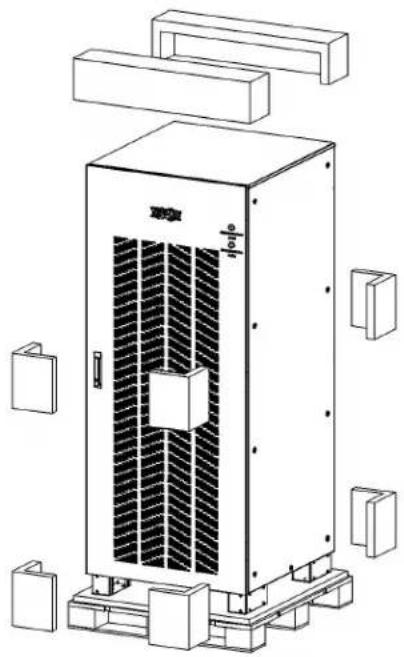

1. Retirer le matériel d'emballage en mousse et la palette biseautée (Figure 3-4).

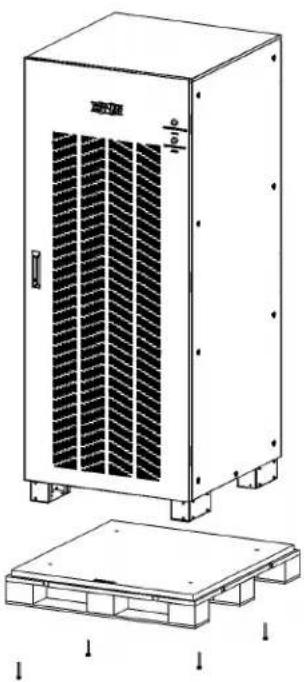

1. Enlever les vis retenant l'armoire à la palette (Figure 3-5).

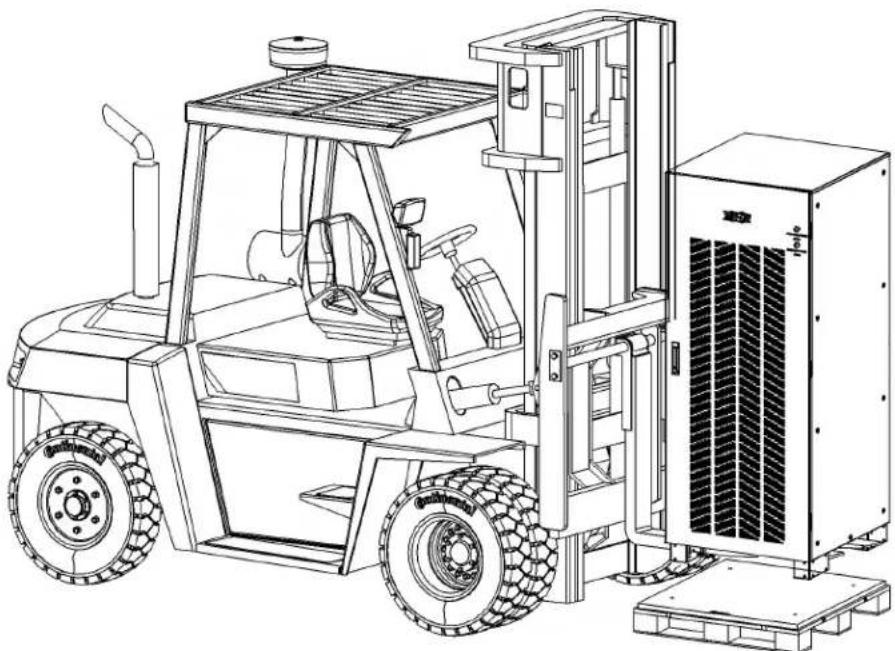

1. Soulever l'armoire avec un chariot élévateur, puis retirer les palettes ayant servi au conditionnement (Figure 3-6).

3.4 Contenu de l'emballage

Table des matières TL P/N S3MT-100KWR480V
Transformateurs d'entrée et de sortie dans une armoire	1
Manuel de l'utilisateur 933D06 1
Jupes inférieures 1038F8A 2
Jupes inférieures 103924A 2
Vis pour les jupes 3011C3 24

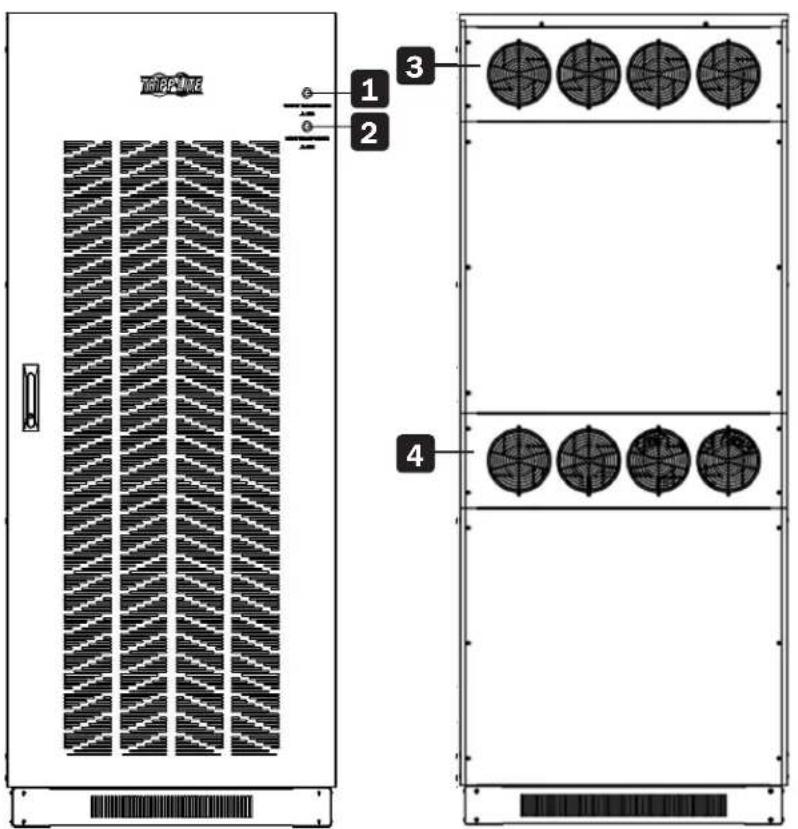

3.5 Aperçu de l'armoire

1 Voyant à DEL d'alarme de températures excessives du transformateur de sortie
2 Voyant à DEL d'alarme de températures excessives du transformateur d'entrée
3 Ventilateurs de refroidissement du transformateur de sortie
4 Ventilateurs de refroidissement du transformateur d'entrée

5 Disjoncteur du transformateur d'entrée avec déclenchement
6 Disjoncteur du transformateur de sortie avec déclenchement
7 Borne du câblage du transformateur d'entrée
8 Borne du câblage du transformateur de sortie
9 Entrées défonçables d'entrée inférieures (pour l'entrée et la sortie du câble d'alimentation)

Vue arrièreVue avant

3. Installation

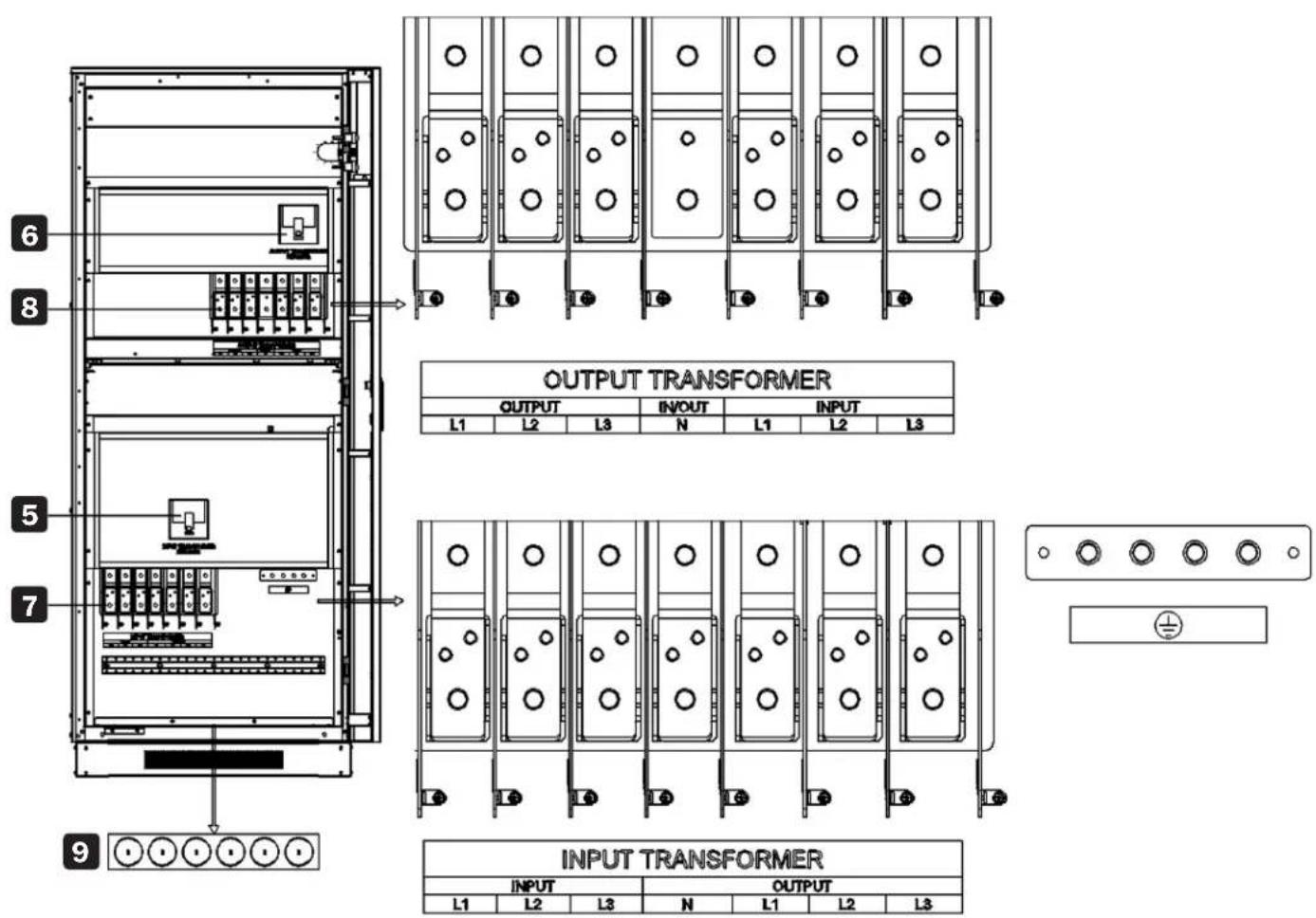

Vue avant (bloc de jonction avec couvercle) de S3MT-100WR480V

3. Installation

3.6 Câbles d'alimentation

La conception des câbles doit être conforme aux tensions et aux courants fournis dans cette section et en conformité avec les codes locaux de l'électricité.

AVERTISSEMENT!

AU DÉMARRAGE, S'ASSURER DE PRENDRE CONNAISSANCE DE L'EMPLACEMENT ET DU FONCTIONNEMENT DES ISOLATEURS EXTERNES QUI SONT CONNECTÉS À LA SOURCE D'ENTRÉE/DE DÉRIVATION DE L'ONDULEUR DANS LE PANNEAU DE DISTRIBUTION DU SECTEUR.

S'ASSURER QUE CES SOURCES SONT ISOLÉES ÉLECTRIQUEMENT, PUIS AFFICHER TOUT SIGNE D'AVERTISSEMENT NÉCESSAIRE POUR PRÉVENIR TOUT FONCTIONNEMENT ACCIDENTEL.

Tailles des câbles

Modèle du système ASC	Tailles des câbles (câblage THHW à 75 °C)
	Entrée CA Sortie		CA Neutre Mise à la terre		Patte
	Calibre Couple Calibre		Couple Calibre	Couple Calibre	Couple Calibre
S3MT-100KWR480V	Transformateur d'entrée
	70 mm^2 120 mm^2 max.	50 N · m	70 mm^2 × 2 120 mm^2 × 2 max.	50 N · m	120 mm^2 × 2 120 mm^2 × 2 max.	50 N · m	95 mm^2 120 mm^2 × 2 max.	50 N · m	M10
	Transformateur de sortie
	70 mm^2 120 mm^2 × 2 max.	50 N · m	70 mm^2 × 2 120 mm^2 × 2 max.	50 N · m	120 mm^2 × 120 mm^2 × 2 max.	50 N · m	95 mm^2 120 mm^2 × 2 max.	50 N · m	M10

3. Installation

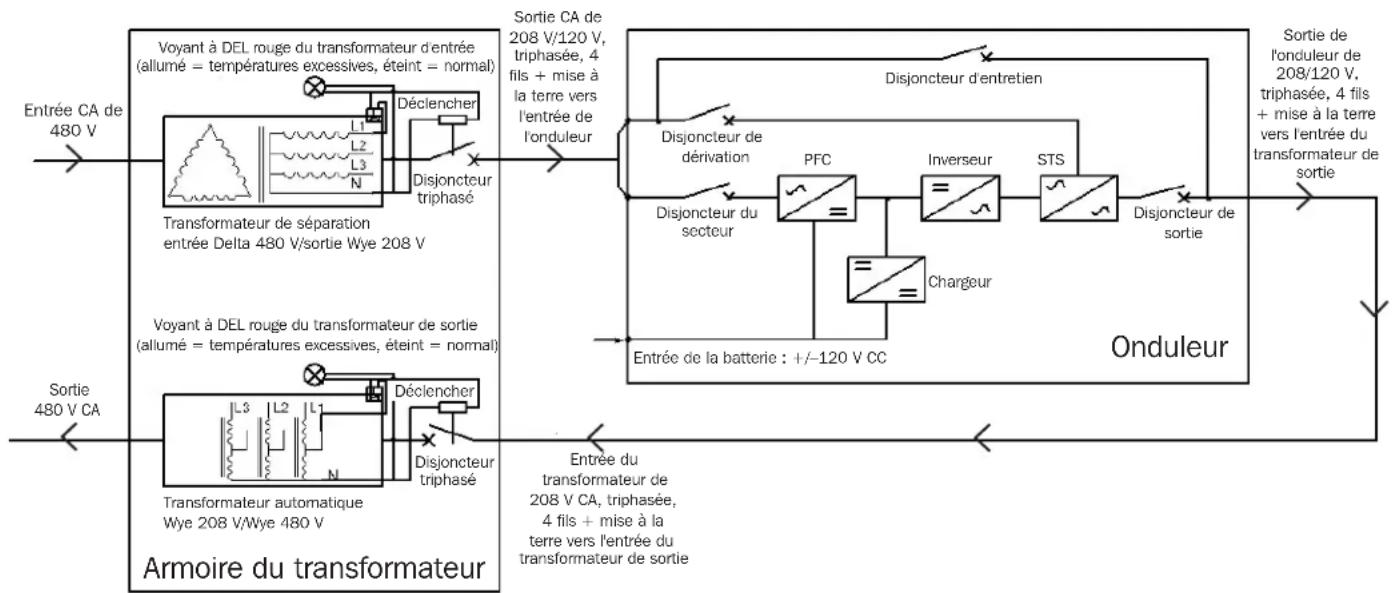

3.7 Schéma de la ligne de connexion entre le transformateur d'entrée et de sortie et l'onduleur

Les connexions sont illustrées ci-dessous pour l'armoire avec le transformateur de séparation d'entrée intégré, le transformateur automatique de sortie et les disjoncteurs avec déclenchement et le voyant à DEL d'anomalie.

    J["Onduleur"] --> K["Disjoncteur de dérivation"]
    K --> L["PFC"]
    K --> M["Inverseur"]
    K --> N["STS"]
    K --> O["Chargeur"]
    K --> P["Disjoncteur de sortie"]

    Q["Sortie de l'onduleur de 208/120 V, triphasée, 4 fils + mise à la terre vers l'entrée du transformateur de sortie"] --> R["Entree de la batterie : +/-120 V CC"]

    S["Voyant à DEL rouge du transformateur d'entrée (allumé = températures excessives, éteint = normal)"] --> T["Transformateur d'entrée"]
    U["Entree du transformateur de 208 V CA, triphasée, 4 fils + mise à la terre vers l'entrée du transformateur de sortie"] --> V["Entree du transformateur de 208 V CA, triphasée, 4 fils + mise à la terre vers l'entrée du transformateur de sortie"]

Figure 3-7 : Schéma de la ligne de connexion

3. Installation

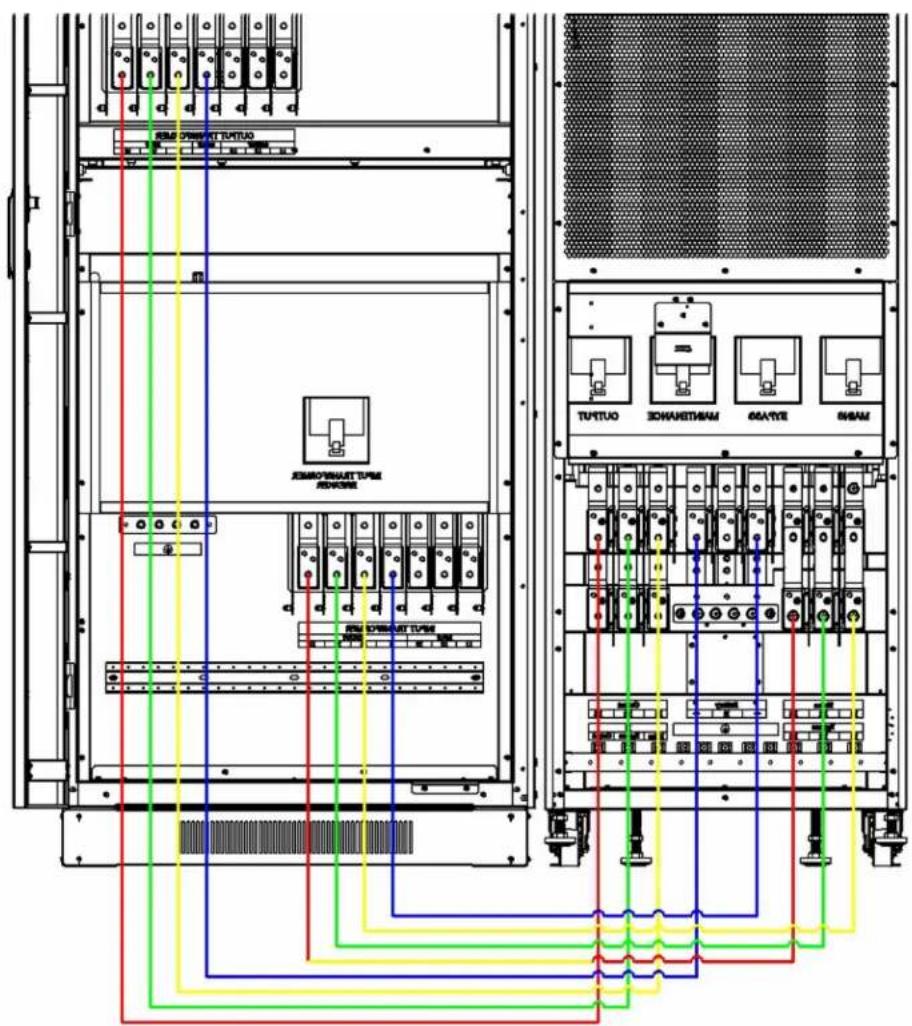

3.8 Connexions du transformateur d'entrée et du transformateur de sortie

AVERTISSEMENT : Le neutre de la sortie du transformateur d'entrée (T-in) n'est pas relié à la mise à la terre du châssis. Fournir un moyen de connecter la mise à la terre du châssis du transformateur au neutre de la sortie du transformateur.

Remarque : La mise à la terre du châssis du transformateur doit être connectée à la mise à la terre.

IMPORTANT : Ce manuel peut être consulté et/ou téléchargé depuis le site Web tripplite.com pour voir les connexions des câbles en couleurs.

Figure 3-8: onduleur
armoire du transformateur

Remarque sur l'armoire du transformateur : l'entrée du transformateur est

Delta à 3 fils (triphasé + mise à la terre) et

le transformateur de sortie est Wye à 4 fils (triphasé + N + mise à la terre).

4. Fonctionnement

AVERTISSEMENT :

Il n'est pas conseillé de connecter deux onduleurs en parallèle lorsque des transformateurs individuels sont utilisés pour chaque onduleur.

4.1 Protection contre les températures excessives

4.1.1 Voyant à DEL d'avertissement de températures excessives (rouge)

Le transformateur inclut deux voyants à DEL d'avertissement sur la partie supérieure du panneau avant : un voyant pour le transformateur d'entrée et un voyant pour le transformateur de sortie. Le voyant d'avertissement correspondant peut s'allumer lorsque le côté secondaire du transformateur d'entrée (T-in) ou lorsque le côté principal du transformateur de sortie (T-out) atteint une température de 160 °C ± 5 °C, c.-à-d. une plage de 155 °C à 165 °C (311 °F à 329 °F). Le voyant d'avertissement s'éteint lorsque le transformateur refroidit et atteint une température de 125 °C ±5 °C, c.-à-d. une plage de 120 °C à 130 °C (248 °F à 266 °F).

4.1.2 Relais de protection contre les températures excessives et commutateur thermique

Le transformateur inclut deux voyants à DEL d'avertissement sur la partie supérieure du panneau avant. Un voyant pour le transformateur d'entrée et un voyant pour le transformateur de sortie. Le voyant d'avertissement correspondant s'allumera lorsque le côté secondaire du transformateur d'entrée (T-in) ou lorsque le côté principal du transformateur de sortie (T-out) atteint une température de 160 °C ± 5 °C, c.-à-d. une plage de 155 °C à 165 °C (311 °F à 329 °F). Le voyant d'avertissement s'éteint lorsque le transformateur refroidit et atteint une température de 125 °C ±5 °C, c.-à-d. une plage de 120 °C à 130 °C (248 °F à 266 °F).

• Transformateur d'entrée (T-in) : Si le côté secondaire du transformateur d'entrée (T-in) atteint des températures de 160 °C ± 5 °C, c.-à-d. une plage de 155 °C à 165 °C (311 °F à 329 °F), un relais de protection contre les températures excessives et un commutateur thermique s'activeront et déclencheront le disjoncteur sur le côté secondaire du transformateur. Une fois que la température du transformateur s'est refroidie à 125 °C ± 5 °C, c.-à-d. une plage de 120 °C à 130 °C (248 °F à 266 °F) le voyant à DEL d'avertissement s'éteindra, et le disjoncteur de sortie sur le transformateur peut être réactivé (fermé) manuellement pour redémarrer le fonctionnement normal.
• Transformateur de sortie (T-out) : Si le côté principal du transformateur de sortie (T-out) atteint des températures de 160 °C ± 5 °C, c.-à-d. une plage de 155 °C à 165 °C (311 °F à 329 °F), un relais de protection contre les températures excessives et un commutateur thermique s'activeront et déclencheront le disjoncteur sur le côté principal du transformateur. Une fois que la température du transformateur s'est refroidie à 125 °C ± 5 °C, c.-à-d. une plage de 120 °C à 130 °C (248 °F à 266 °F) le voyant à DEL d'avertissement s'éteindra, et le disjoncteur d'entrée sur le transformateur peut être réactivé (fermé) manuellement pour redémarrer le fonctionnement normal.

5. Caractéristiques techniques

Modèle S3MT-100KWR480V
	Description	Deux transformateurs de 100 kW dans une armoire : transformateur de séparation d'entrée (T-In) entrée de 480 V (Delta) à sortie de 208 V (Wye), et transformateur automatique de sortie (T-Out) d'entrée de 208 V (Wye) à sortie de 480 V (Wye)
	Valeurs nominales KVA/kW pour le transformateur d'entrée (T-in) et le transformateur de sortie (T-out)	100 kVA/100 kW
	Type de transformateur Type sec
CARACTÉRISTIQUES TECHNIQUES DE L'ENTRÉE
Transformateur d'entrée (T-In)	Tension d'entrée du transformateur d'entrée (T-in) 480 V CA
	Plage de la tension d'entrée du transformateur d'entrée (T-in)	(-45 %,+25 %) pour 40 % de charge (-20 %,+25 %) pour 100 % de charge
	Courant d'entrée du transformateur d'entrée (T-in) 168 AMPÈRES
	Nbre de phases d'entrée du transformateur d'entrée (T-in) 3 PH
	Connexions d'entrée du transformateur d'entrée (T-in) 3 fils (L1, L2, L3 + PE)
	Configuration de l'entrée CA du transformateur d'entrée (T-in) DELTA
	Type de connexion d'entrée du transformateur d'entrée (T-in) Barre en cuivre
	Fréquence de l'entrée CA du transformateur d'entrée (T-in) 50/60 Hz
	Plage de la fréquence du transformateur d'entrée (T-in) 40 à 70 Hz
	Sélection de la tension du transformateur d'entrée (T-in) S.O.
	Rapport de chute de tension : sortie sans aucune charge à sortie avec pleine charge	≤ 3 %
	Séparation d'entrée du transformateur d'entrée (T-in) Oui
	Courant d'appel d'entrée du transformateur d'entrée (T-in) 1 450/3 330 (10 mS)
Transformateur de sortie (T-Out)	Plage de la tension d'entrée du transformateur de sortie (T-out)	(-45 %,+25 %) pour 40 % de charge (-20 %,+25 %) pour 100 % de charge
	Tension d'entrée du transformateur de sortie (T-out) 208 V
	Courant d'entrée du transformateur de sortie (T-out)	287 A
	Nbre de phases d'entrée du transformateur de sortie (T-out)	3 PH
	Connexions d'entrée du transformateur de sortie (T-out)	4 fils (L1, L2, L3 + N + PE)
	Configuration de l'entrée CA du transformateur de sortie (T-out)	WYE
	Type de connexion d'entrée du transformateur de sortie (T-out)	Barre en cuivre
	Fréquence de l'entrée CA du transformateur de sortie (T-out)	50/60 Hz
	Plage de la fréquence du transformateur de sortie (T-out)	40 à 70 Hz
	Sélection de la tension du transformateur de sortie (T-out)	S.O.
	Séparation d'entrée du transformateur de sortie (T-out)	Non
	Courant d'appel d'entrée du transformateur de sortie (T-out) 3 330 (10 ms)

5. Caractéristiques techniques

Modèle S3MT-100KWR480V
Caractéristiques techniques de la sortie
Transformateur d'entrée (T-In)	Tension de sortie CA du transformateur d'entrée (T-in) (V) 208 V
	Courant de sortie CA du transformateur d'entrée (T-in) 374 A
	Nbre de phases de sortie du transformateur d'entrée (T-in) 3 PH
	Connexions de sortie du transformateur d'entrée (T-in) 4 fils (L1, L2, L3 + N + PE)
	Configuration de la sortie CA du transformateur d'entrée (T-in) Wye
	Type de connexion du transformateur d'entrée (T-in) Barre en cuivre
	Valeur nominale du disjoncteur de sortie du transformateur d'entrée (T-in) 400 A
Transformateur de sortie (T-Out)	Courant de sortie CA du transformateur de sortie (T-out) 120 A
	Nbre de phases de sortie du transformateur de sortie (T-out) 3 PH
	Connexions de sortie du transformateur d'entrée (T-in) 4 fils (L1, L2, L3 + N + PE)
	Configuration de la sortie CA du transformateur de sortie (T-out) Wye
	Type de connexion du transformateur de sortie (T-out) Barre en cuivre
	Valeur nominale du disjoncteur de sortie du transformateur d'entrée (T-in) 400 A
Fonctionnement
	Voyant à DEL d'avertissement de températures excessives (rouge)	S'allume à 160 °C ±5 °C (155 °C/311 °F à 165 °C/329 °F) et s'éteint à 125 °C ±5 °C (120 °C/248 °F à 130 °C/266 °F)
	Dispositif de réinitialisation de la protection contre les températures excessives	T-in : transformateur d'entréeSortie du transformateur désactiver (disjoncteur se déclenche) à une température de 160 °C ± 5 °C, c.-à-d. une plage de 155 °C à 165 °C (311 °F à 329 °F).Le disjoncteur de sortie peut être activé (fermé) manuellement lorsque le voyant à DEL s'éteint.T-out : transformateur de sortieL'entrée/principale du transformateur sera désactivée (OFF) (le disjoncteur se déclenche) à des températures de 160 °C ±5 °C (155 °C/311 °F à 165 °C/329 °F).Le disjoncteur d'entrée peut être activé (fermé) manuellement lorsque le voyant à DEL s'éteint.Le voyant d'avertissement s'éteindra à 125 °C ±5 °C (120 °C/248 °F à 130 °C/266 °F), après quoi le disjoncteur peut être fermé manuellement pour redémarrer les opérations.
	Classe d'isolation 180 °C
	Hausse de température 125 °C
	Rendement à pleine charge du transformateur d'entrée (T-in)	96,70 %
	Rendement avec la moitié de la charge du transformateur d'entrée (T-in)	97,80 %
	Rendement à pleine charge du transformateur de sortie (T-out)	96,70 %
	Rendement avec la moitié de la charge du transformateur de sortie (T-out)	97,80 %

5. Caractéristiques techniques

Modèle S3MT-100KWR480V
Informations physiques
	Poids de l'appareil (pouces/cm) 77,6/	197,1
	Largeur de l'appareil (pouces/cm) 23,6/ 60
	Profondeur de l'appareil (pouces/cm) 33,5/ 85,1
	Poids de l'appareil en lb 1 960/ 889
	Charge supportée par le plancher 1 322 (kg/m2)
	Poids de la boîte de l'appareil en pouces	85,4/216,9
	Largeur de la boîte de l'appareil en pouces	27,6/70,1
	Profondeur de la boîte de l'appareil en pouces	37,8/96
	Poids de la boîte de l'appareil 2 072/939,8
	Étiquette Tip-n-Tell requise (O/N) Oui
	Bruit audible (ENG) 65 dB max.
	Humidité 95 %
	Dissipation thermique en ligne à pleine charge (Btu/h)	22 526
	Température d'entreposage (ENG) -15 °C ~ 60 °C
	Température de fonctionnement (ENG)	0 °C ~ 40 °C
	Élévation fonctionnelle	<1 000 MÈTRES POUR LA PUISSANCE NOMINALE(AU-DELÀ DE 1 000 M, LE DÉCLASSEMENT DE LA PUISSANCE EST DE 1 % PAR 100 M)
Mécanique
	Bobinage du transformateur Fil en aluminium
	Matériau de l'armoire Acier galvanisé profilé à froid (SGCC)
	Couleur de l'armoire RAL 9011
	Ventilateur (type/quantité)	8 x À BILLE, 172 x 152 mm (TOTAL DE 1 928 CFM)
Fiabilité
	Vibrations	ISTA-3B
	Chocs	ISTA-3B
	Chutes	ISTA-3B (test des extrémités)
Approbations d'organismes
	Organisme d'approbation	cTUVs
	Norme de l'organisme testée	UL 1778 5e édition
	Approbations canadiennes	CSA 22.2-107.3-14
	Approbations CE	S.O.
	Approbations EMI	S.O.
	RoHS/REACH	Oui

6. Entreposage

Avant d'entreposer le transformateur de séparation, s'assurer que toutes les connexions ont été déconnectées et que tous les disjoncteurs se trouvent en position OFF (désactivé). Remettre tous les couvercles d'accès des entrées et des sorties pour éviter d'endommager les contacts.

Le transformateur doit être entreposé dans un environnement propre et sûr où la température se situe entre -15 et 60 °C (5 et 140 °F) et l'humidité relative est inférieure à 90 % (sans condensation).

Entreposer le transformateur dans son conteneur d'expédition original si possible.

AVERTISSEMENT : Le transformateur est très lourd. Avant d'entreposer le transformateur, s'assurer de tenir compte des exigences pour la charge du plancher (kg/m²) mentionnées dans la section 5. Caractéristiques techniques sous « Informations physiques » pour entreposer en toute sécurité.

7. Garantie et conformité réglementaire

Garantie limitée

Le vendeur garantit que ce produit, s'il est utilisé conformément à toutes les instructions applicables, est exempt de tout défaut de matériaux et de fabrication pour une période de 2 ans à partir de la date d'achat initiale. Si le produit s'avère défectueux en raison d'un vice de matière ou de fabrication au cours de cette période, le vendeur s'engage à réparer ou remplacer le produit, à sa seule discrétion. Le service sous cette garantie inclut les pièces seulement. Les clients internationaux doivent contacter l'assistance de Tripp Lite à [e-mail]. Les clients des États américains continentaux doivent contacter le service à la clientèle de Tripp Lite au 773 869-1234 ou visiter tripplite.com/support/help.

CETTE GARANTIE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'UNE MAUVAISE UTILISATION, D'UN ABUS OU D'UNE NÉGLIGENCE. LE VENDEUR N'ACCORDE AUCUNE GARANTIE EXPRESSE AUTRE QUE LA GARANTIE EXPRESSÉMENT DÉCRITE DANS LE PRÉSENT DOCUMENT. SAUF DANS LA MESURE OÙ CELA EST INTERDIT PAR LA LOI EN VIGUEUR, TOUTE GARANTIE IMPLICITE, Y COMPRIS TOUTES LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADAPTATION, SONT LIMITÉES À LA PÉRIODE DE GARANTIE CI-DESSUS ET CETTE GARANTIE EXCLUT EXPRESSÉMENT TOUS DOMMAGES DIRECTS ET INDIRECTS. (Certains États ne permettent pas de limitations sur la durée d'une garantie implicite, et certains États ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs, de sorte que les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à vous. Cette garantie vous donne des droits légaux spécifiques, et vous pouvez avoir d'autres droits qui varient selon le territoire.

Tripp Lite; 1111 W. 35th Street; Chicago IL 60609; USA

AVERTISSEMENT : L'utilisateur individuel doit prendre soin de déterminer avant l'utilisation si cet appareil est approprié, adéquat et sûr pour l'usage prévu. Puisque les utilisations individuelles sont sujettes à des variations importantes, le fabricant ne fait aucune déclaration ou garantie quant à l'aptitude ou l'adaptation de ces dispositifs pour une application spécifique.

Renseignements sur la conformité à la directive DEEE pour les clients de Tripp Lite et les recycleurs (Union européenne)

En vertu de la directive et des règlements d'application relatifs aux déchets d'équipements électriques et électroniques (DEEE), lorsque des clients achètent de l'équipement électrique et électronique neuf de Tripp Lite, ils ont droit :

- D'envoyer l'équipement usagé au recyclage pourvu qu'il soit remplacé par un équipement équivalent (cela varie selon les pays)

- De retourner le nouvel équipement afin qu'il soit recyclé à la fin de sa vie utile

Il n'est pas recommandé d'utiliser cet équipement pour des appareils de survie où une défaillance de cet équipement peut, selon toute vraisemblance, entraîner la défaillance de l'appareil de maintien de la vie ou de nuire de façon majeure à sa sécurité ou à son efficacité.

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis. Les produits réels peuvent différer légèrement des photos et des illustrations.
