S3MT-60KWR480V - Alimentation d'énergie non interruptible Tripp Lite - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Transformateur enveloppant 480 V pour onduleur triphasé
Marque	Tripp Lite
Modèle	S3MT-60KWR480V
Catégorie	Alimentation d'énergie non interruptible (accessoire)
Dimensions (H × L × P)	1600 × 600 × 850 mm (63 × 23,6 × 33,5 po)
Poids net	634 kg (1398 lb)
Puissance nominale	60 kVA / 60 kW
Tension d'entrée	480 V (Delta, triphasé + PE)
Tension de sortie transformateur d'entrée	208 V (Wye, triphasé + N + PE)
Tension de sortie transformateur de sortie	480 V (Wye, triphasé + N + PE)
Courant d'entrée max.	101 A
Courant de sortie max. (transformateur de sortie)	72 A
Fréquence	50/60 Hz (plage 40-70 Hz)
Rendement à pleine charge	96,5 %
Fonctions principales	Transformateur abaisseur d'entrée 480 V→208 V (séparation) et transformateur élévateur de sortie 208 V→480 V (autotransformateur) ; disjoncteurs intégrés ; protection contre les surchauffes
Protection thermique	Voyants DEL rouges et relais de déclenchement à 160 °C ±5 °C ; réarmement manuel après refroidissement
Ventilation	8 ventilateurs à billes (120 mm) ; débit total 1152 CFM
Bruit audible	≤ 65 dB
Température de fonctionnement	0 °C à 40 °C
Température d'entreposage	-15 °C à 60 °C
Humidité relative	≤ 95 % (sans condensation)
Matériau du boîtier	Acier galvanisé profilé à froid (SGCC)
Certifications	cTUVs (UL 1778, CSA 22.2-107.3-14)
Garantie	2 ans

FOIRE AUX QUESTIONS - S3MT-60KWR480V Tripp Lite

Quelle est la fonction principale du transformateur S3MT-60KWR480V ?

Il fournit un transformateur abaisseur d'entrée de 480 V Delta à 208 V Wye et un transformateur élévateur automatique de sortie de 208 V Wye à 480 V Wye, permettant de connecter un onduleur triphasé 208 V à une source d'alimentation 480 V et d'alimenter des charges 480 V.

Quels onduleurs sont compatibles avec ce transformateur ?

Il est compatible avec les onduleurs triphasés 208 V de la série S3M de 50 à 60 kW. Attention : il n'est pas compatible avec les modèles SUT40K ou SUT60K.

Comment installer le transformateur ?

L'installation doit être réalisée par du personnel certifié. Il faut laisser un espace minimal de 600 mm à l'avant et 500 mm sur les côtés et à l'arrière pour la ventilation. Le transformateur est très lourd (634 kg) ; utilisez un chariot élévateur pour le déplacer.

Quelle est la protection contre les surchauffes ?

Un relais thermique et un commutateur thermique déclenchent le disjoncteur correspondant si la température atteint 160 °C ±5 °C. Un voyant DEL rouge s'allume. Après refroidissement à 125 °C ±5 °C, le voyant s'éteint et le disjoncteur peut être réarmé manuellement.

Quels câbles utiliser pour le raccordement ?

Pour le modèle 60 kW, utilisez des câbles de 50 mm² (×2 max.) pour l'entrée et la sortie CA, 70 mm² (×2 max.) pour le neutre, et 50 mm² pour la terre. Le couple de serrage est de 25 N·m. Les connexions se font sur des barres en cuivre.

Le transformateur peut-il être utilisé avec une source 208 V en entrée ?

Non. L'entrée du transformateur d'entrée est conçue pour 480 V Delta. L'entrée du transformateur de sortie est 208 V Wye ; ce dernier n'est pas un transformateur de séparation.

Quelle est la garantie de ce produit ?

Tripp Lite offre une garantie limitée de 2 ans à compter de la date d'achat, couvrant les défauts de matériaux et de fabrication (pièces seulement).

Comment entretenir le transformateur ?

Maintenez l'appareil propre et sec. Vérifiez régulièrement les voyants DEL et les disjoncteurs. Avant tout entretien, débranchez l'alimentation et assurez-vous que les disjoncteurs sont en position OFF. L'entretien interne doit être confié à du personnel certifié Tripp Lite.

Le transformateur est-il bruyant ?

Non, le niveau sonore est ≤ 65 dB. Les 8 ventilateurs à billes sont conçus pour un fonctionnement silencieux.

Quelle est la classe d'isolation du transformateur ?

La classe d'isolation est 180 °C (matériel) avec une hausse de température de 125 °C.

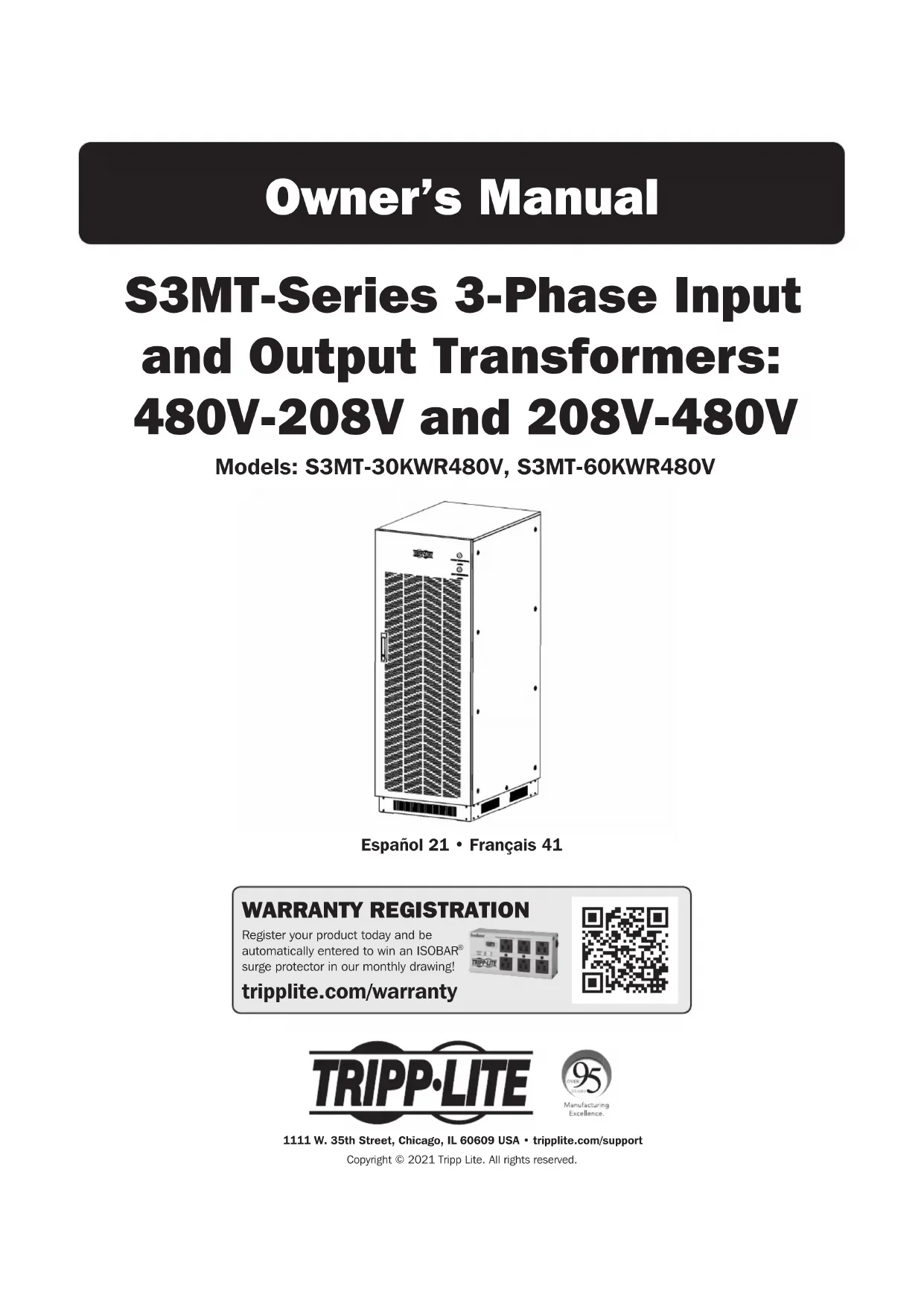

MODE D'EMPLOI S3MT-60KWR480V Tripp Lite

Manuel de l'utilisateur

Transformateurs d'entrée et de sortie triphasés de la série S3MT : 480 V à 208 V et 208 V à 480 V

Modèles : S3MT-30KWR480V, S3MT-60KWR480V

Droits d'auteur © 2021 Tripp Lite. Tous droits réservés.

Table des matières

1. Introduction......43
2. Avertissements importants en matière de sécurité....45
3. Installation 46

3.1 Données mécaniques 46
3.2 Inspection de l'emballage 47
3.3 Déballage de l'onduleur.... 47
3.4 Contenu de l'emballage 49
3.5 Aperçu de l'armoire 49
3.6 Câbles d'alimentation.... 51

3.7 Schéma de la ligne de connexion entre le transformateur d'entrée et de sortie et l'onduleur 52

3.8 Connexions multiples du transformateur.... 53

3.8.1 S3MT-30KWR480V Connexions pour les onduleurs de 208 V de 20 kVA à 30 kVA ...53

3.8.2 S3MT-60KWR480V Connexions pour les onduleurs de 50 kVA ou 60 kVA .....54

1. Fonctionnement....55

4.1 Protection contre les températures excessives.... 55

4.1.1 Voyant à DEL d'avertissement de températures excessives....55
4.1.2 Relais de protection contre les températures excessives et commutateur thermique ... 55

1. Caractéristiques techniques....56
2. Entreposage....59
3. Garantie et conformité réglementaire....59

1. Introduction

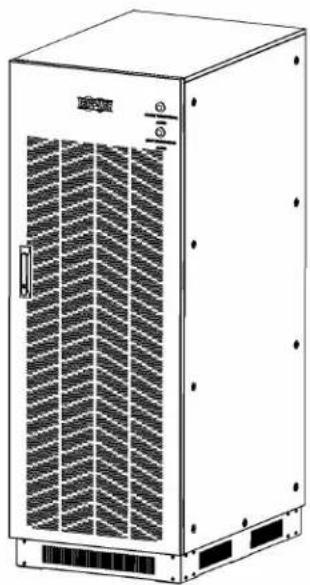

S3MT-30KWR480V et S3MT-60KWR480V de Tripp Lite sont des modèles enveloppants de 480 V qui incluent deux transformateurs dans un boîtier : un transformateur abaisseur de séparation d'entrée de 480 V (Delta) à 208 V (Wye) et un transformateur élévateur automatique de sortie de 208 V (Wye) à 480 V (Wye).

Le transformateur de séparation d'entrée atténue les surtensions ou les pointes du câble de service public tout en protégeant l'onduleur. Le transformateur automatique de sortie est conçu pour prendre en charge des charges informatiques de 480 V (Wye). Ces modèles sont dotés de disjoncteurs intégrés pour prévenir les surcharges dangereuses des circuits. Quatre ventilateurs à bille pour S3MT-30KWR480V et huit ventilateurs à bille pour S3MT-60KWR480V assurent un fonctionnement silencieux et aident à dissiper la chaleur du transformateur. Un relais détectant les températures excessives et un commutateur thermique, combinés à un voyant d'avertissement à DEL sur le panneau avant, fournissent un avertissement en cas de températures excessives et une protection contre les surchauffes. La petite empreinte de l'onduleur et son profil acoustique silencieux permettent l'installation avec un impact minimal en matière d'espace et de bruit. Tous les modèles de transformateurs sont dotés d'un boîtier en acier inoxydable avec des panneaux avant semblables à ceux de la gamme d'onduleurs triphasés de 208 V de la série S3M.

Modèle du système ASC Numéro de série (3 000 lb) Description
S3MT-30KWR480V(non compatible avec l'onduleur SUT20K ou SUT30K)	AG-0511 30 kW		Transformateur d'entrée : transformateur abaisseur de séparation de 480 V à 208 VTransformateur de sortie : transformateur élévateur automatique de 208 V à 480 V
S3MT-60KWR480V(non compatible avec l'onduleur SUT40K ou SUT60K)	AG-0512 60 kW		Transformateur d'entrée : transformateur abaisseur de séparation de 480 V à 208 VTransformateur de sortie : transformateur élévateur automatique de 208 V à 480 V

Applications typiques

Les charges de l'équipement informatique à 4 fils (3Ph+N+PE) dans les bureaux du gouvernement, les milieux de fabrication, les hôpitaux, les secteurs industriels et les entreprises qui ont un réseau électrique de 480 V et des charges informatiques de 480 V.

Fonctionnalités principales

• Le transformateur abaisseur d'entrée fournit une protection de séparation de 480 V (Delta) à 208 V/120 V (Wye) à l'entrée de l'onduleur.
• Le transformateur automatique de sortie fournit une élévation de 208 V (Wye) à 480 V (Wye) pour prendre en charge des charges informatiques de 480 V.
• Les disjoncteurs à la sortie du transformateur d'entrée et l'entrée du transformateur de sortie
• Avertissement et protection contre les surchauffes
  • Efficacité de 95,2 à 97,5 %
• Vaste gamme de fonctionnement de la tension et de la fréquence d'entrée : Tension : -20 à +25 % @ 100 % de charge et 40 à 70 Hz
• Classe d'isolation : 180 °C matériel
• Fiabilité testée conformément à ISTA-3B pour les vibrations, les chocs et les chutes (test des extrémités)
  • Certifications UL et CSA TUV
• Boîtier en acier inoxydable robuste expédié prêt à l'installation
• Garantie de 2 ans

1. Introduction

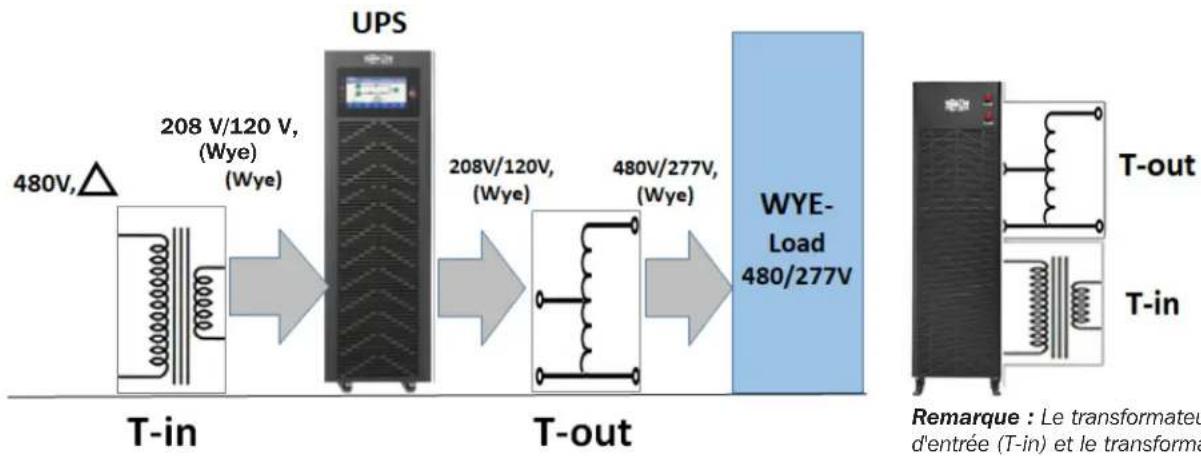

Configurations typiques

Le transformateur enveloppant (WR) de 480 V inclut à la fois le transformateur d'entrée (T-in) et le transformateur de sortie (T-out) dans un boîtier.

Remarque : Le transformateur d'entrée (T-in) et le transformateur de sortie (T-out) se trouvent tous les deux à l'intérieur d'une armoire, comme illustré ci-dessus.

Ces transformateurs de 480 V peuvent être achetés séparément ou sous forme de modèles de trousse avec un onduleur triphasé de la série S3M de Tripp Lite :

Modèles de transformateurs enveloppants		Charge constante maximale	Compatible avec un onduleur triphasé de 208 V	Modèles de trousses : onduleur + transformateur
				Modèles de trousses	Les modèles de trousses incluent
480 V	S3MT-30KWR480V 30 kW		Onduleurs de 20 à 30 kW (non compatibles avec SUT20K ou SUT30K)	S3M30K-30KWR4T	Onduleur S3M30K + S3MT-30KWR480V
	S3MT-60KWR480V 60 kW		Onduleurs de 50 à 60 kW (non compatibles avec SUT40K ou SUT60K)	S3M50K-60KWR4T	Onduleur S3M50K + S3MT-60KWR480V
				S3M60K-60KWR4T	Onduleur S3M60K + S3MT-60KWR480V

2. Avertissements importants en matière de sécurité

CONSERVER CES INSTRUCTIONS

Ce manuel contient des instructions importantes pour les modèles S3MT-30KWR480V et S3MT-60KWR480V, qui doivent être respectées au cours de l'installation et de la maintenance du transformateur et de l'onduleur.

DANGER! Risque de décharges électriques! Des pièces sous tension dangereuses à l'intérieur de cet appareil sont alimentées par le transformateur même si le disjoncteur se trouve en position OFF (désactivé).

AVERTISSEMENT! Cet appareil est prévu pour une installation dans un environnement contrôlé.

DANGER! Un transformateur peut présenter un risque de décharge électrique et de courant élevé des courts-circuits. Les précautions suivantes doivent être observées lorsque l'on manipule le transformateur :

• Utiliser des outils ayant des poignées isolées.

- Enlever les montres, les bagues ou tout autre objet métallique.

Pour réduire le risque de décharge électrique, débrancher le transformateur et l'onduleur de l'alimentation du secteur avant d'effectuer l'entretien ou le service.

L'entretien du transformateur et de l'onduleur triphasés doit être confié au personnel certifié de Tripp Lite qui a une connaissance des transformateurs et des onduleurs triphasés et de toutes les précautions requises.

Le transformateur est extrêmement lourd. Il faut faire preuve de prudence au moment de déplacer ou de positionner l'équipement. Les instructions contenues dans ce manuel sont importantes et doivent être suivies de près en tout temps pendant l'installation et l'entretien de suivi du transformateur et de l'onduleur triphasés.

DANGER!

Le transformateur produit un niveau de chaleur dangereux. Si le voyant à DEL rouge du panneau avant du transformateur est allumé, les prises de l'appareil peuvent générer un niveau de chaleur dangereux.

Tout l'entretien de cet équipement doit être confié à du personnel d'entretien certifié de Tripp Lite.

Avant d'effectuer tout entretien, toute réparation ou toute expédition, s'assurer d'abord que tout est complètement désactivé et déconnecté.

Symboles spéciaux – Les symboles suivants sont utilisés sur le transformateur pour signaler à l'utilisateur les précautions suivantes :

RISQUE DE DÉCHARGE ÉLECTRIQUE – Respecter l'avertissement qu'un risque de décharge électrique est présent.

MISE EN GARDE – CONSULTER LE MANUEL DE L'UTILISATEUR pour des informations concernant des instructions importantes sur le fonctionnement et l'entretien.

MISE À LA TERRE DE SÉCURITÉ – Indique LA mise à la terre de sécurité principale.

3. Installation

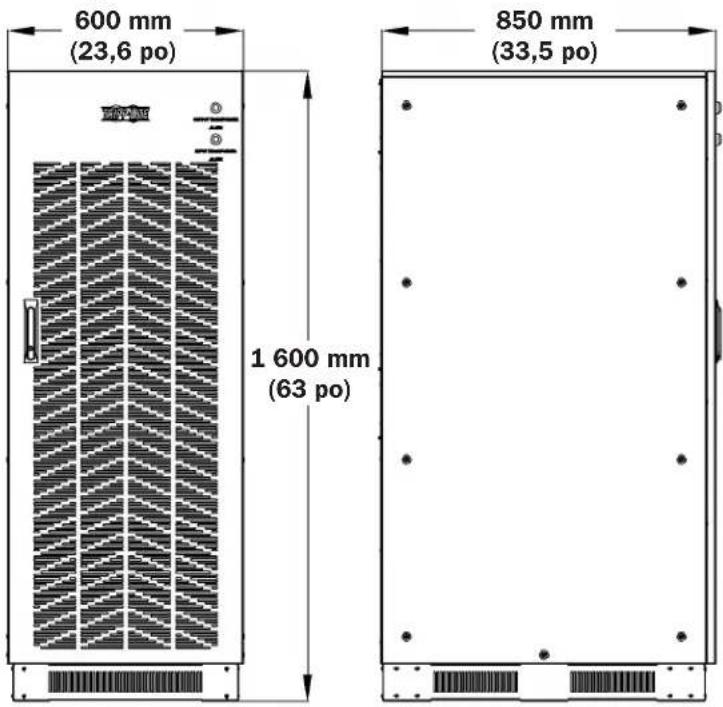

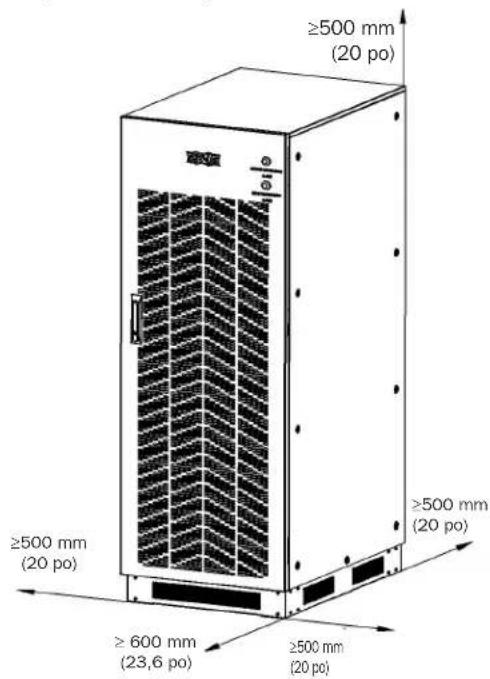

3.1 Données mécaniques

Exigences physiques

Laisser de l'espace autour de l'armoire pour le fonctionnement et la ventilation (Figure 3-1) :

1. Laisser au moins 600 mm (23,6 po) d'espace à l'avant pour la ventilation.
2. Laisser au moins 500 mm (20 po) d'espace à droite et à gauche pour le fonctionnement.
3. Laisser au moins 500 mm (20 po) d'espace à l'arrière pour la ventilation.

Figure 3-1

3. Installation

3.2 Inspection de l'emballage

1. Ne pas pencher l'armoire du transformateur au moment de la retirer de l'emballage.
2. Vérifier l'aspect pour voir si l'armoire du transformateur a été endommagée pendant le transport. Ne pas mettre l'armoire du transformateur sous tension si des dommages sont observés. Contacter immédiatement le fournisseur.
3. Vérifier les accessoires par rapport au bordereau d'expédition, puis contacter le fournisseur si des pièces sont manquantes.

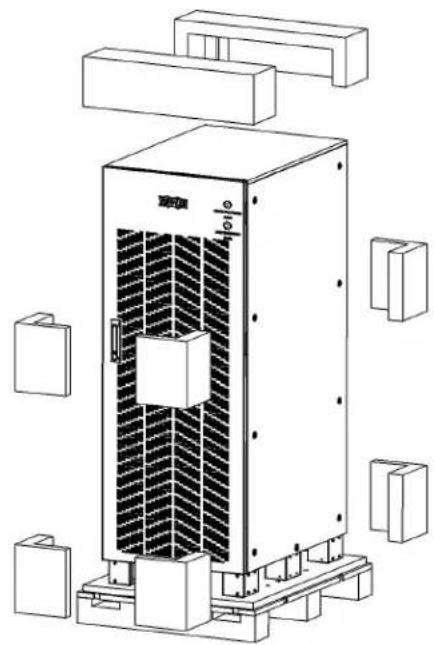

3.3 Déballage de l'onduleur

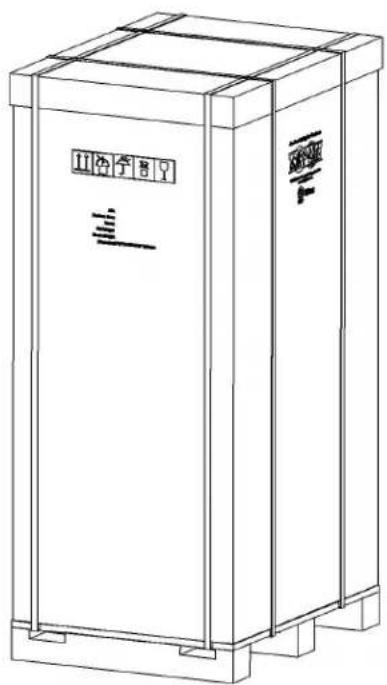

1. Tenir fermement la plaque coulissante. Couper, puis enlever les liens de cerclage (Figure 3-2).

Figure 3-2

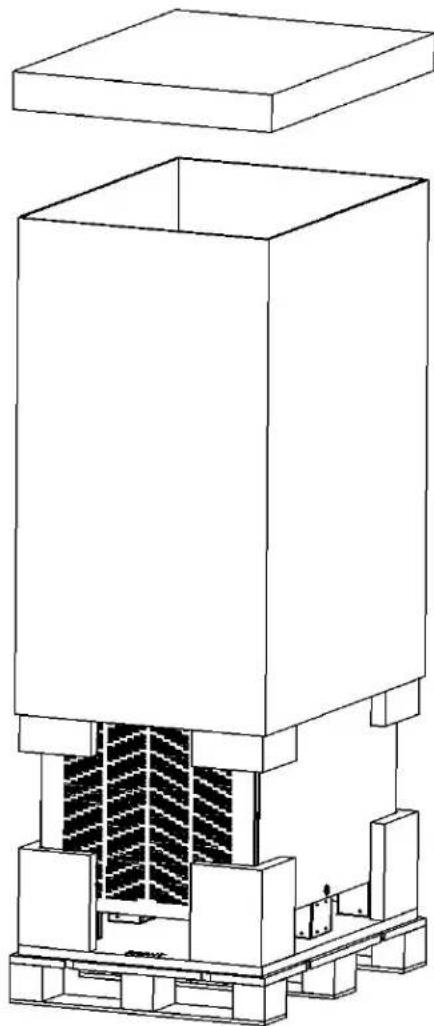

1. Retirer le sac en plastique et la boîte extérieure (Figure 3-3).

1. Retirer le matériel d'emballage en mousse et la palette biseautée (Figure 3-4).

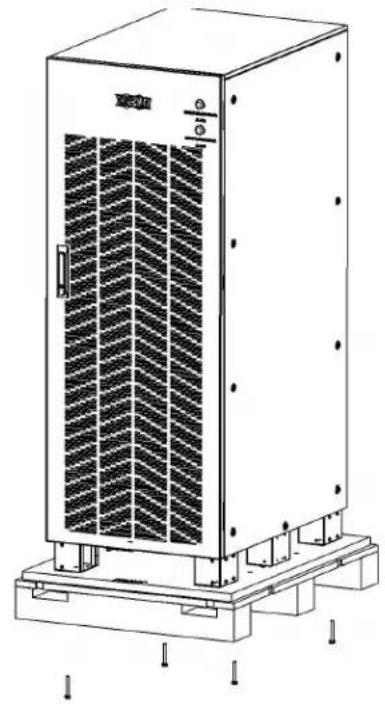

1. Enlever les vis retenant l'armoire à la palette (Figure 3-5).

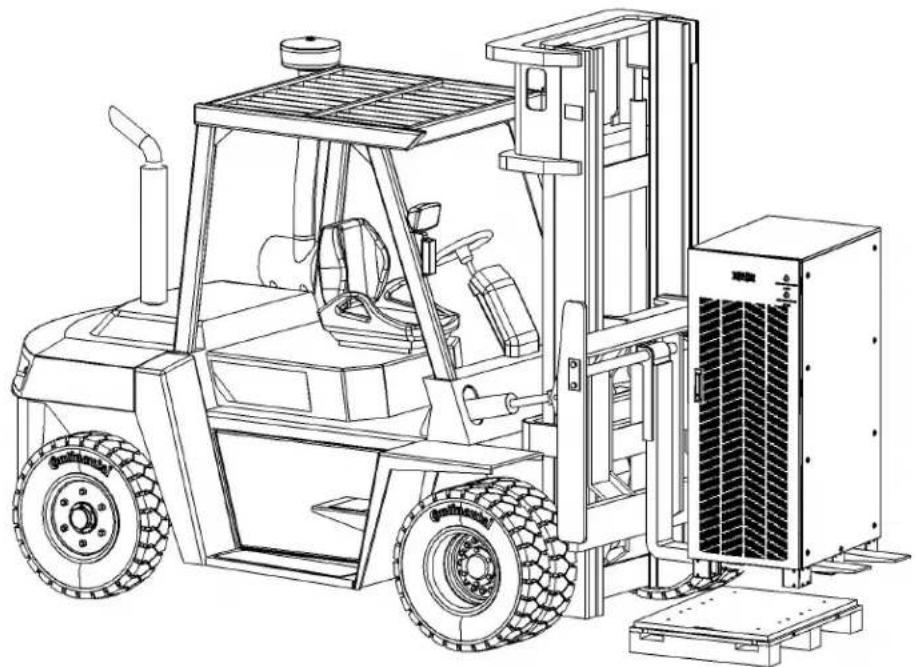

1. Soulever l'armoire avec un chariot élévateur, puis retirer les palettes ayant servi au conditionnement (Figure 3-6).

3.4 Contenu de l'emballage

Table des matières TL P/N S3MT-30KWR480V S3MT	-60KWR480V
Transformateurs d'entrée et de sortie dans une armoire	1 1
Manuel de l'utilisateur 933D04 1 1
Jupes inférieures 103922A 2 2
Jupes inférieures 103923A 2 2
Vis pour les jupes 3011C3 24 24

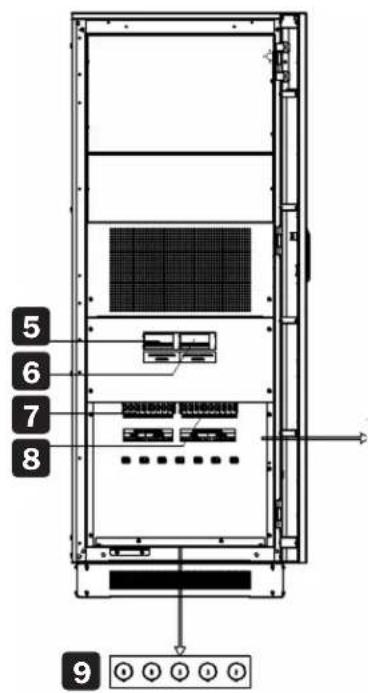

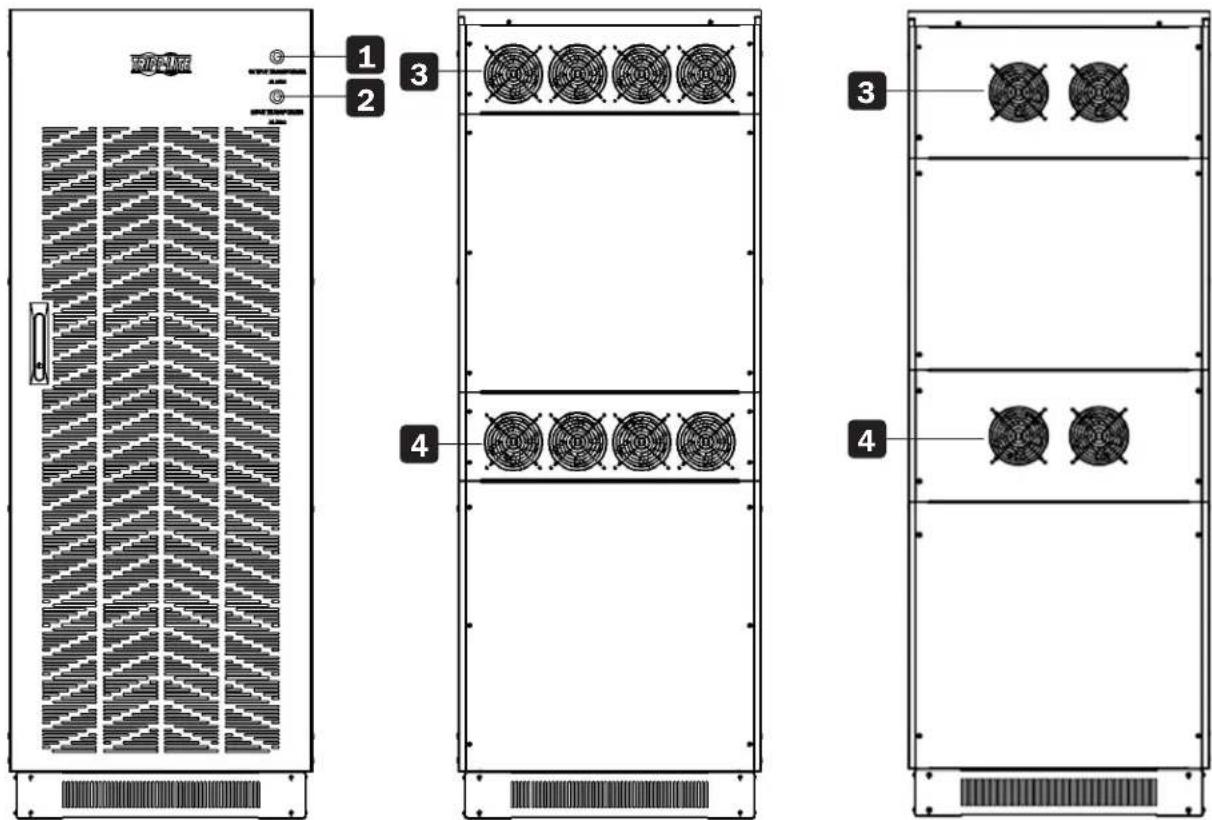

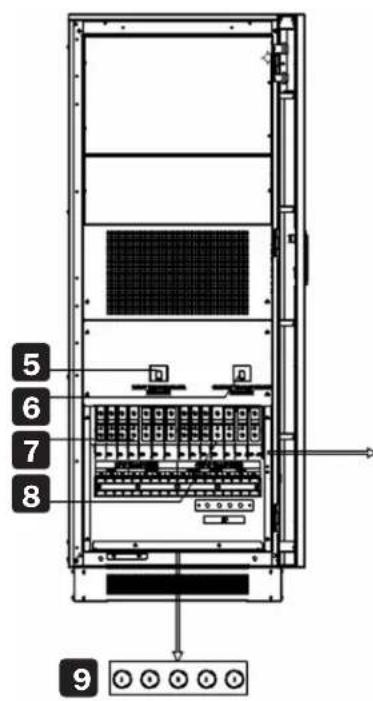

3.5 Aperçu de l'armoire

1 Voyant à DEL d'alarme de températures excessives du transformateur de sortie
2 Voyant à DEL d'alarme de températures excessives du transformateur d'entrée
3 Ventilateurs de refroidissement du transformateur de sortie
4 Ventilateurs de refroidissement du transformateur d'entrée

5 Disjoncteur du transformateur d'entrée avec déclenchement
6 Disjoncteur du transformateur de sortie avec déclenchement
7 Borne du câblage du transformateur d'entrée
8 Borne du câblage du transformateur de sortie
9 Entrées défonçables d'entrée inférieures (pour l'entrée et la sortie du câble d'alimentation)

Vue arrière, S3MT-60KWR480V Vue arrière, S3MT-30KWR480VVue avant

3. Installation

Vue avant (terminaux avec porte ouverte), modèle S3MT-30WR480V

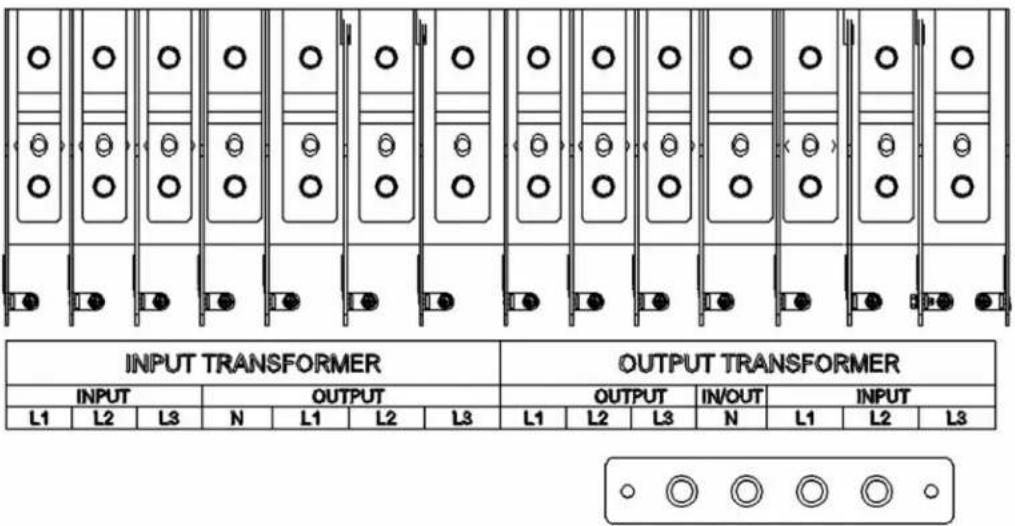

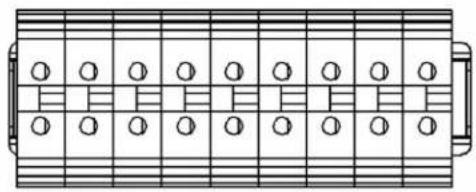

Vue avant (bloc de jonction avec couvercle), modèle S3MT-60WR480V

3. Installation

3.6 Câbles d'alimentation

La conception des câbles doit être conforme aux tensions et aux courants fournis dans cette section et en conformité avec les codes locaux de l'électricité.

AVERTISSEMENT!

AU DÉMARRAGE, S'ASSURER DE PRENDRE CONNAISSANCE DE L'EMPLACEMENT ET DU FONCTIONNEMENT DES ISOLATEURS EXTERNES QUI SONT CONNECTÉS À LA SOURCE D'ENTRÉE/DE DÉRIVATION DE L'ONDULEUR DANS LE PANNEAU DE DISTRIBUTION DU SECTEUR.

S'ASSURER QUE CES SOURCES SONT ISOLÉES ÉLECTRIQUEMENT, PUIS AFFICHER TOUT SIGNE D'AVERTISSEMENT NÉCESSAIRE POUR PRÉVENIR TOUT FONCTIONNEMENT ACCIDENTEL.

Tailles des câbles

Modèle du système ASC	Tailles des câbles (câblage THHW à 75 °C)
	Entrée CA Sortie		CA Neutre Mise à la terre
	Calibre Couple Calibre		Couple Calibre	Couple Calibre Couple
S3MT-30KWR480V	Transformateur d'entrée
	6 AWG max.3 AWG	6,5 N•m	3 AWG max.3 AWG	6,5 N•m	3 AWG max.3 AWG	6,5 N•m	3 AWG max.3 AWG	6,5 N•m
	Transformateur de sortie
	6 AWG max.3 AWG	6,5 N•m	3 AWG max.3 AWG	6,5 N•m	3 AWG max.3 AWG	6,5 N•m	3 AWG max.3 AWG	6,5 N•m

Modèle du système ASC	Tailles des câbles (câblage THHW à 75 °C)
	Entrée CA Sortie		CA Neutre Mise à la terre		Patte
	Calibre Couple Calibre		Couple Calibre	Couple Calibre	Couple Calibre	Couple
S3MT-60KWR480V	Transformateur d'entrée
	50 mm^2 50 mm^2 × 2 max.	25 N · m	50 mm^2 × 2 max. 50 mm^2 × 2	25 N · m	70 mm^2 × 2 70 mm^2 × 2 max.	25 N · m	50 mm^2 50 mm^2 × 2 max.	25 N · m M8
	Transformateur de sortie
	50 mm^2 50 mm^2 × 2 max.	25 N · m	50 mm^2 × 2 max. 50 mm^2 ÷ 2	25 N · m	70 mm^2 × 2 70 mm^2 × 2 max.	25 N · m	50 mm^2 5 mm^2 × 2 max.	25 N · m M8

3. Installation

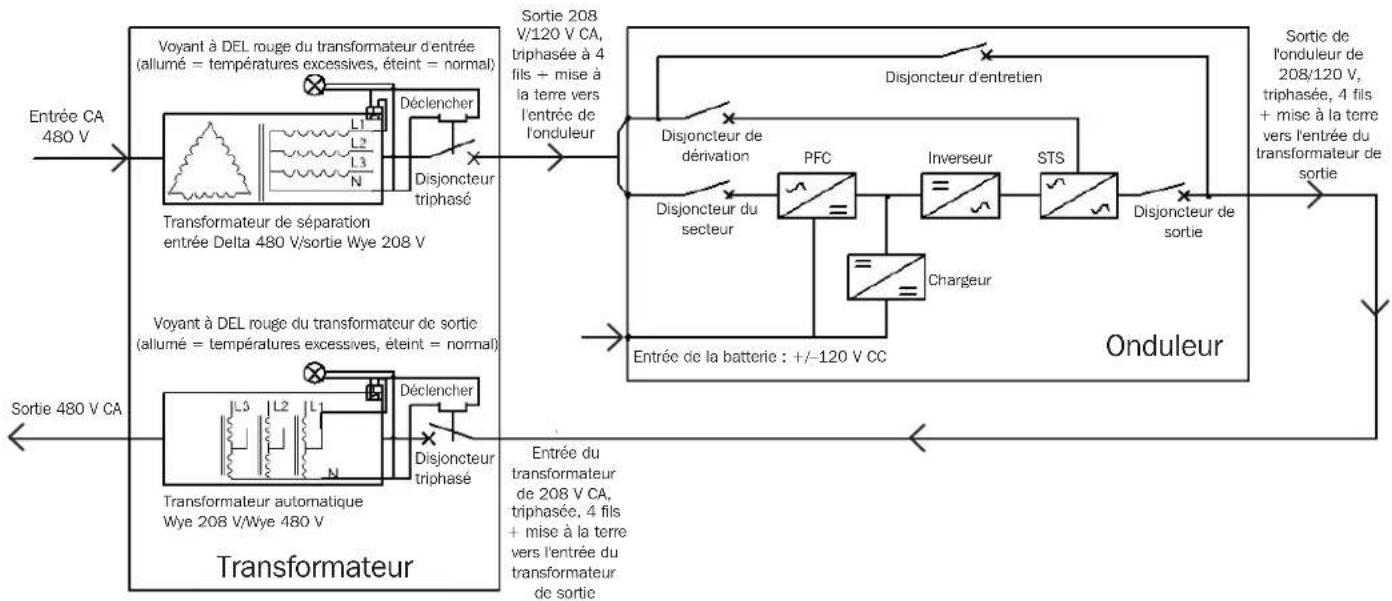

3.7 Schéma de la ligne de connexion entre le transformateur d'entrée et de sortie et l'onduleur

Les connexions sont illustrées ci-dessous pour l'armoire avec le transformateur de séparation d'entrée intégré, le transformateur automatique de sortie et les disjoncteurs avec déclenchement et le voyant à DEL d'anomalie.

Figure 3-7 : Schéma de la ligne de connexion

3. Installation

3.8 Connexions multiples du transformateur

AVERTISSEMENT :

Le neutre de la sortie du transformateur d'entrée (T-in) n'est pas relié à la mise à la terre du châssis. Fournir un moyen de connecter la mise à la terre du châssis du transformateur au neutre de la sortie du transformateur.

Remarque : La mise à la terre du châssis du transformateur doit être connectée à la mise à la terre.

IMPORTANT : Ce manuel peut être consulté et/ou téléchargé depuis le site Web tripplite.com pour voir les connexions des câbles en couleurs.

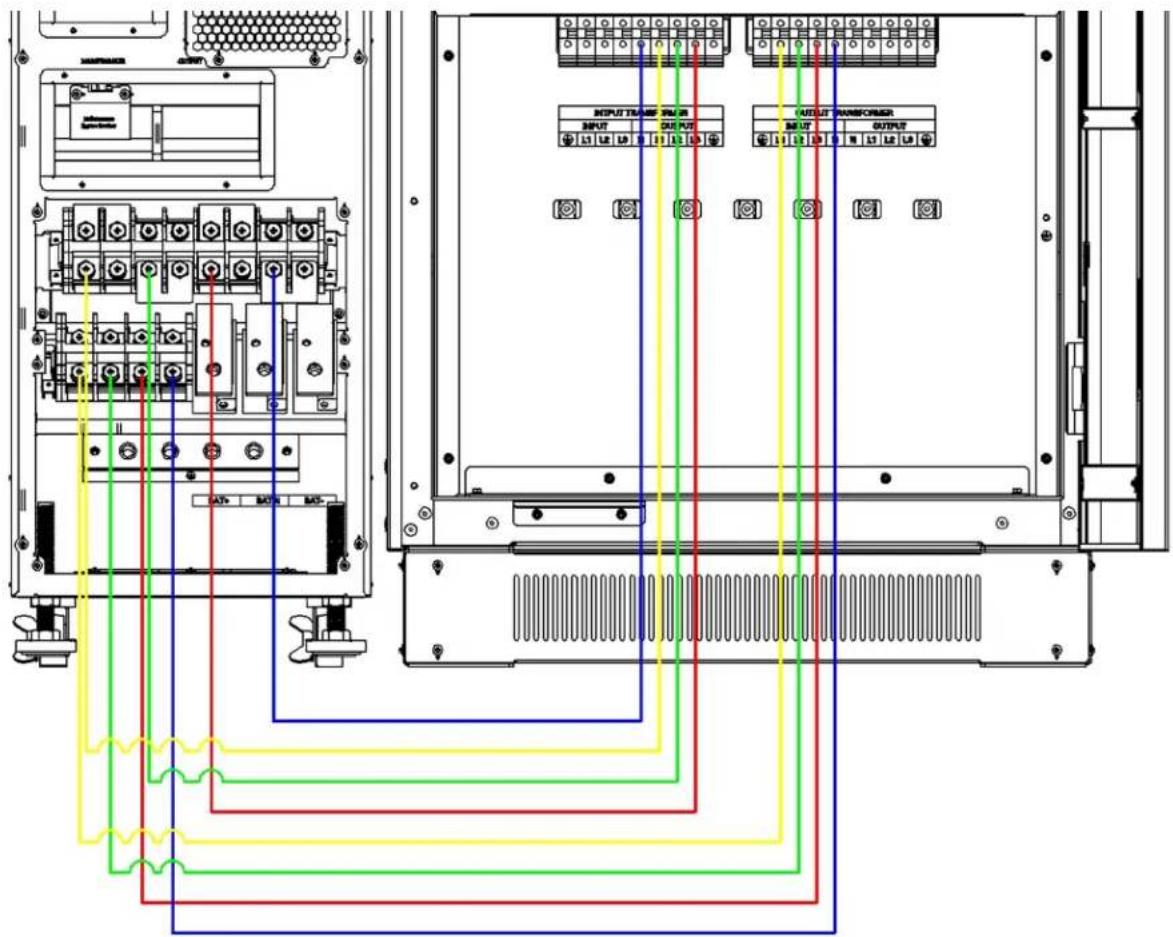

3.8.1 S3MT-30KWR480V Connexions pour les onduleurs de 208 V de 20 kVA à 30 kVA

Remarque : Ce transformateur n'est pas compatible avec les modèles d'onduleur SUT20K et SUT30K.

Figure 3-8 : Onduleur

Remarque sur l'armoire du transformateur : l'entrée du transformateur est Delta à 3 fils (triphasé + mise à la terre) et le transformateur de sortie est Wye à 4 fils (triphasé + N + mise à la terre).

3. Installation

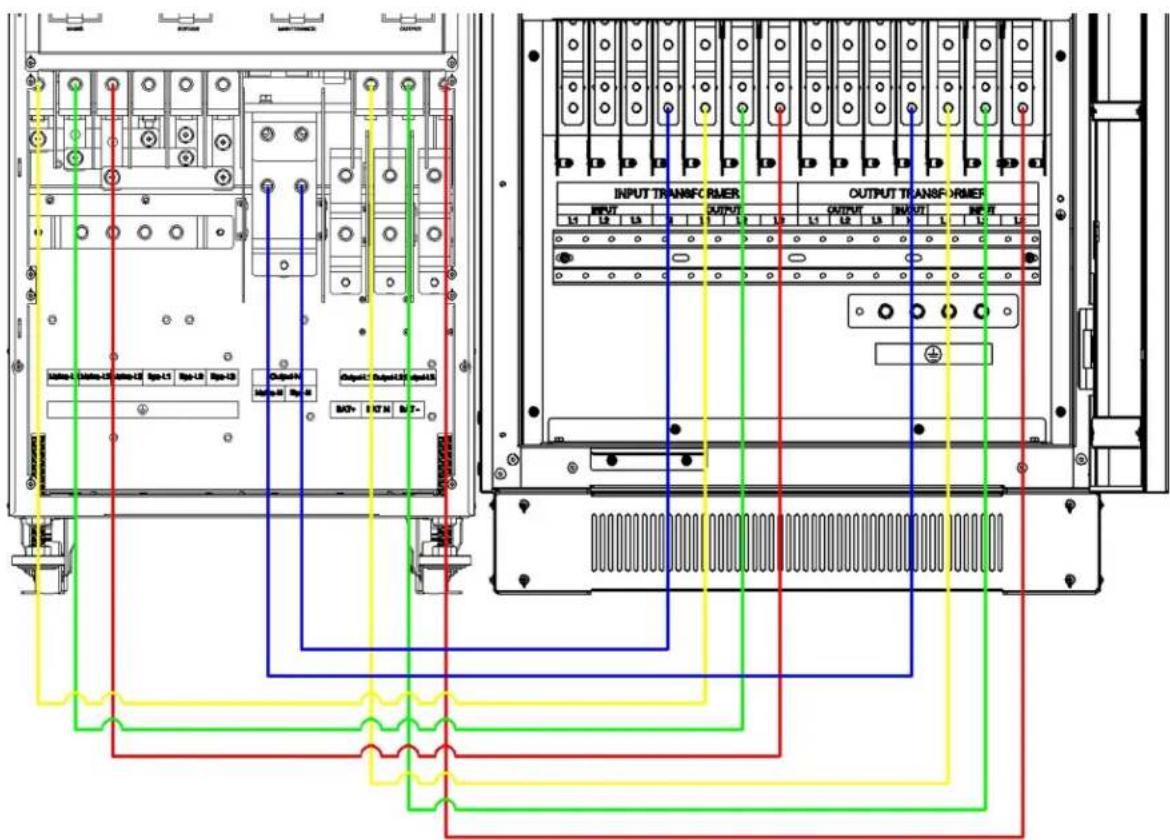

3.8.2 S3MT-60KWR480V Connexions pour les onduleurs de 50 kVA ou 60 kVA

Remarque : Ce transformateur n'est pas compatible avec les modèles d'onduleur SUT40K et SUT60K.

AVERTISSEMENT :

Le neutre de la sortie du transformateur d'entrée (T-in) n'est pas relié à la mise à la terre du châssis. Fournir un moyen de connecter la mise à la terre du châssis du transformateur au neutre de la sortie du transformateur.

Remarque : La mise à la terre du châssis du transformateur doit être connectée à la mise à la terre.

IMPORTANT : Ce manuel peut être consulté et/ou téléchargé depuis le site Web tripplite.com pour voir les connexions des câbles en couleurs.

Figure 3-9 : Onduleur
Remarque sur l'armoire du transformateur : l'entrée du transformateur est Delta à 3 fils (triphasé + mise à la terre) et le transformateur de sortie est Wye à 4 fils (triphasé + N + mise à la terre).

4. Fonctionnement

AVERTISSEMENT : Il n'est pas conseillé de connecter deux onduleurs en parallèle lorsque des transformateurs individuels sont utilisés pour chaque onduleur.

4.1 Protection contre les températures excessives

4.1.1 Voyant à DEL d'avertissement de températures excessives (rouge)

Le transformateur inclut deux voyants à DEL d'avertissement sur la partie supérieure du panneau avant : un voyant pour le transformateur d'entrée et un voyant pour le transformateur de sortie. Le voyant d'avertissement correspondant s'allumera lorsque le côté secondaire du transformateur d'entrée (T-in) ou lorsque le côté principal du transformateur de sortie (T-out) atteint une température de 160 °C ± 5 °C, c.-à-d. une plage de 155 °C à 165 °C (311 °F à 329 °F). Le voyant d'avertissement s'éteint lorsque le transformateur refroidit et atteint une température de 125 °C ±5 °C, c.-à-d. une plage de 120 °C à 130 °C (248 °F à 266 °F).

4.1.2 Relais de protection contre les températures excessives et commutateur thermique

Les transformateurs incluent un relais de protection contre les températures excessives et un commutateur thermique sur les côtés secondaires du transformateur d'entrée (T-in) et sur le côté principal du transformateur de sortie (T-out) pour protéger le transformateur contre les surchauffes.

• Transformateurs d'entrée (T-in) : Si le côté secondaire du transformateur d'entrée (T-in) atteint des températures de 160 °C ± 5 °C, c.-à-d. une plage de 155 °C à 165 °C (311 °F à 329 °F), un relais de protection contre les températures excessives et un commutateur thermique s'activeront et déclencheront le disjoncteur sur le côté secondaire du transformateur. Une fois que la température du transformateur s'est refroidie à 125 °C ± 5 °C, c.-à-d. une plage de 120 °C à 130 °C (248 °F à 266 °F) le voyant à DEL d'avertissement s'éteindra, et le disjoncteur de sortie sur le transformateur peut être réactivé (fermé) manuellement pour redémarrer le fonctionnement normal.
• Transformateurs de sortie (T-out) : Si le côté principal du transformateur de sortie (T-out) atteint des températures de 160 °C ± 5 °C, c.-à-d. une plage de 155 °C à 165 °C (311 °F à 329 °F), un relais de protection contre les températures excessives et un commutateur thermique s'activeront et déclencheront le disjoncteur sur le côté principal du transformateur. Une fois que la température du transformateur s'est refroidie à 125 °C ± 5 °C, c.-à-d. une plage de 120 °C à 130 °C (248 °F à 266 °F) le voyant à DEL d'avertissement s'éteindra, et le disjoncteur d'entrée sur le transformateur peut être réactivé (fermé) manuellement pour redémarrer le fonctionnement normal.

5. Caractéristiques techniques

Modèles S3MT-30KWR480V S3MT-60KWR480V
	Description	Deux transformateurs de 30 kW dans une armoire : transformateur de séparation d'entrée (T-In) entrée de 480 V (Delta) à sortie de 208 V (Wye), et transformateur automatique de sortie (T-Out) d'entrée de 208 V (Wye) à sortie de 480 V (Wye)	Deux transformateurs de 60 kW dans une armoire : transformateur de séparation d'entrée (T-In) entrée de 480 V (Delta) à sortie de 208 V (Wye), et transformateur automatique de sortie (T-Out) d'entrée de 208 V (Wye) à sortie de 480 V (Wye)
	Valeurs nominales KVA/kW pour le transformateur d'entrée (T-in)et le transformateur de sortie (T-out)	30 kVA/30 kW 60 kVA/30 kW
	Type de transformateur Type sec
CARACTÉRISTIQUES TECHNIQUES D'ENTRÉE des DEUX TRANSFORMATEURS
Transformateur d'entrée(T-In)	Tension d'entrée du transformateur d'entrée (T-in) 480 V 480 V
	Plage de la tension d'entrée du transformateur d'entrée (T-in)	(-45 %,+25 %) pour 40 % de charge (-20 %,+25 %) pour 100 % de charge	(-45 %,+25 %) pour 40 % de charge (-20 %,+25 %) pour 100 % de charge
	Courant d'entrée du transformateur d'entrée (T-in) 51 A 101 A
	Nbre de phases d'entrée du transformateur d'entrée (T-in) 3 PH 3 PH
	Connexions d'entrée du transformateur d'entrée (T-in) 3 fils (L1, L2, L3 + PE) 3 fils (L1, L2, L3 + PE)
	Configuration de l'entrée CA du transformateur d'entrée (T-in)	Delta Delta
	Type de connexion d'entrée du transformateur d'entrée (T-in)	Barre en cuivre	Barre en cuivre
	Fréquence de l'entrée CA du transformateur d'entrée (T-in)	50/60	50/60
	Plage de la fréquence du transformateur d'entrée (T-in)	40/70 Hz	40/70 Hz
	Sélection de la tension du transformateur d'entrée (T-in)	S.O.	S.O.
	Rapport de chute de tension : sortie sans aucune charge à sortie avec pleine charge	≤ 3%
	Séparation d'entrée du transformateur d'entrée (T-in)	Oui
	Courant d'appel d'entrée du transformateur d'entrée (T-in)	≤1 010 A (10 ms)	≤920 A (10 ms)
Transformateur de sortie(T-Out)	Plage de la tension d'entrée du transformateur de sortie (T-out)	(-45 %,+25 %) pour 40 % de charge (-20 %,+25 %) pour 100 % de charge
	Tension d'entrée du transformateur de sortie (T-out)	208 V
	Courant d'entrée du transformateur de sortie (T-out)	87 A 173 A
	Nbre de phases d'entrée du transformateur de sortie (T-out)	3 PH 3 PH
	Connexions d'entrée du transformateur de sortie (T-out)	4 fils (L1, L2, L3 + N + PE)
	Configuration de l'entrée CA du transformateur de sortie (T-out)	WYE
	Type de connexion d'entrée du transformateur de sortie (T-out)	Barre en cuivre	Barre en cuivre
	Fréquence de l'entrée CA du transformateur de sortie (T-out)	50/60	50/60
	Plage de la fréquence du transformateur de sortie (T-out)	40/70 Hz	40 à 70 Hz
	Sélection de la tension du transformateur de sortie (T-out)	S.O.	S.O.
	Séparation d'entrée du transformateur de sortie (T-out)	Non
	Courant d'appel d'entrée du transformateur de sortie (T-out)	≤1 010 A (10 ms)	≤2 020 A (10 ms)

5. Caractéristiques techniques

Modèles S3MT-30KWR480V S3MT-60KWR480V
Séparation d'entrée du transformateur de sortie (T-out)
Transformateur d'entrée (T-In)	Tension de sortie CA du transformateur d'entrée (T-in) (V) 208 V 208 V
	Courant de sortie CA du transformateur d'entrée (T-in) 113 A	225 A
	Nbre de phases de sortie du transformateur d'entrée (T-in) 3	PH 3 PH
	Connexions de sortie du transformateur d'entrée (T-in) 4 fils (L1, L2, L3 + N + PE)
	Configuration de la sortie CA du transformateur d'entrée (T-in)	Wye Wye
	Type de connexion du transformateur d'entrée (T-in) Barre en cuivre Barre en cuivre
	Valeur nominale du disjoncteur de sortie du transformateur d'entrée (T-in)	125 A 250 A
Transformateur de sortie (T-Out)	Courant de sortie CA du transformateur de sortie (T-out) 36 A 72 A
	Nbre de phases de sortie du transformateur de sortie (T-out)	3 PH 3 PH
	Connexions de sortie du transformateur de sortie (T-out) 4 fils (L1, L2, L3 + N + PE)
	Configuration de la sortie CA du transformateur de sortie (T-out)	Wye Wye
	Type de connexion du transformateur de sortie (T-out) Barre en cuivre Barre en cuivre
	Valeur nominale du disjoncteur de sortie du transformateur d'entrée (T-in)	125 A 250 A
Fonctionnement
	Voyant à DEL d'avertissement de températures excessives (rouge)	S'allume à 160 °C ±5 °C (155 °C/311 °F à 165 °C/329 °F) et s'éteint à 125 °C ±5 °C (120 °C/248 °F à 130 °C/266 °F)
	Dispositif de réinitialisation de la protection contre les températures excessives	T-in : transformateur d'entréeLa sortie/secondaire du transformateur sera désactivée (OFF) (le disjoncteur se déclenche) à 160 °C ±5 °C (155 °C/311 °F à 165 °C/329 °F).Le disjoncteur de sortie peut être activé (fermé) manuellement lorsque le voyant à DEL s'éteint.Le voyant d'avertissement s'éteindra à 125 °C ±5 °C (120 °C/248 °F à 130 °C/266 °F), après quoi le disjoncteur peut être fermé manuellement pour redémarrer les opérations.T-out : transformateur de sortieL'entrée/principale du transformateur sera désactivée (OFF) (le disjoncteur se déclenche) à des températures de 160 °C ±5 °C (155 °C/311 °F à 165 °C/329 °F).Le disjoncteur d'entrée peut être activé (fermé) manuellement lorsque le voyant à DEL s'éteint.Le voyant d'avertissement à DEL s'éteindra à 125 °C ±5 °C (120 °C/248 °F à 130 °C/266 °F), après quoi le disjoncteur peut être fermé manuellement pour redémarrer les opérations.
	Classe d'isolation	180 °C
	Hausse de température	125 °C
	Rendement à pleine charge du transformateur d'entrée (T-in)	95,20 %	96,50 %
	Rendement avec la moitié de la charge du transformateur d'entrée (T-in)	97,50 %	97,50 %
	Rendement à pleine charge du transformateur de sortie (T-out)	95,20 %	96,5 %
	Rendement avec la moitié de la charge du transformateur de sortie (T-out)	97,50 %	97,50 %

5. Caractéristiques techniques

Modèles S3MT-30KWR480V S3MT-60KWR480V
Informations physiques
	Poids de l'appareil (pouces/cm) 63/	160
	Largeur de l'appareil (pouces/cm) 23,6/60
	Profondeur de l'appareil (pouces/cm)	33,5/85,1
	Poids de l'appareil (lb/kg) 961/436	1 398/634
	Charge supportée par le plancher	855 kg/m2 1 243 kg/m2
	Poids de la boîte de l'appareil (pouces/cm)	70,9/180,1
	Largeur de la boîte de l'appareil (pouces/cm)	27,6/70,1
	Profondeur de la boîte de l'appareil (pouces/cm)	37,8/96
	Poids de la boîte de l'appareil (lb/kg)	1 058/479,9 1 510/684,9
	Étiquette Tip-n-Tell requise (O/N) Oui
	Bruit audible (ENG) 65 dB max.
	Humidité relative, sans condensation	95 %
	Dissipation thermique en ligne à pleine charge (Btu/h)	9 829 7 167
	Température d'entreposage (ENG) -15 ~ 60 °C
	Température de fonctionnement (ENG)	0 °C ~ 40 °C
	Élévation fonctionnelle	<1 000 mètres pour la puissance nominale (au-delà de 100 m, le déclassement de la puissance est de 1 % par 100 m)
Mécanique
	Bobinage du transformateur Aluminium
	Matériau de l'armoire	Acier galvanisé profilé à froid (SGCC)
	Couleur de l'armoire	RAL 9011
	Ventilateur (type/quantité)	4x à bille, 120 mm (total de 576 CFM)	8x à bille, 120 mm (total de 1 152 CFM)
Fiabilité
	Vibrations	ISTA-3B
	Chocs	ISTA-3B
	Chutes	ISTA-3B (test des extrémités)
Approbations d'organismes
	Organisme d'approbation	cTUVs
	Norme de l'organisme testée	UL 1778 5e édition
	Approbations canadiennes	CSA 22.2-107.3-14
	Approbations CE	S.O.
	Approbations EMI	S.O.
	RoHS/REACH	Oui

6. Entreposage

Avant d'entreposer le transformateur de séparation, s'assurer que toutes les connexions ont été déconnectées et que tous les disjoncteurs se trouvent en position OFF (désactivé). Remettre tous les couvercles d'accès des entrées et des sorties pour éviter d'endommager les contacts.

Le transformateur doit être entreposé dans un environnement propre et sûr où la température se situe entre -15 et 60 °C (5 et 140 °F) et l'humidité relative est inférieure à 90 % (sans condensation).

Entreposer le transformateur dans son conteneur d'expédition original si possible.

AVERTISSEMENT : Le transformateur est très lourd. Avant d'entreposer le transformateur, s'assurer de tenir compte des exigences pour la charge du plancher (kg/m²) mentionnées dans la section 5. Caractéristiques techniques sous « Informations physiques » pour entreposer en toute sécurité.

7. Garantie et conformité réglementaire

Garantie limitée

Le vendeur garantit que ce produit, s'il est utilisé conformément à toutes les instructions applicables, est exempt de tout défaut de matériaux et de fabrication pour une période de 2 ans à partir de la date d'achat initiale. Si le produit s'avère défectueux en raison d'un vice de matière ou de fabrication au cours de cette période, le vendeur s'engage à réparer ou remplacer le produit, à sa seule discrétion. Le service sous cette garantie inclut les pièces seulement. Les clients internationaux doivent contacter l'assistance de Tripp Lite à [e-mail]. Les clients des États américains continentaux doivent contacter le service à la clientèle de Tripp Lite au 773 869-1234 ou visiter tripplite.com/support/help.

CETTE GARANTIE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'UNE MAUVAISE UTILISATION, D'UN ABUS OU D'UNE NÉGLIGENCE. LE VENDEUR N'ACCORDE AUCUNE GARANTIE EXPRESSE AUTRE QUE LA GARANTIE EXPRESSÉMENT DÉCRITE DANS LE PRÉSENT DOCUMENT. SAUF DANS LA MESURE OÙ CELA EST INTERDIT PAR LA LOI EN VIGUEUR, TOUTE GARANTIE IMPLICITE, Y COMPRIS TOUTES LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADAPTATION, SONT LIMITÉES À LA PÉRIODE DE GARANTIE CI-DESSUS ET CETTE GARANTIE EXCLUT EXPRESSÉMENT TOUS DOMMAGES DIRECTS ET INDIRECTS. (Certains États ne permettent pas de limitations sur la durée d'une garantie implicite, et certains États ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs, de sorte que les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à vous. Cette garantie vous donne des droits légaux spécifiques, et vous pouvez avoir d'autres droits qui varient selon le territoire.

Tripp Lite; 1111 W. 35th Street; Chicago IL 60609; USA

AVERTISSEMENT : L'utilisateur individuel doit prendre soin de déterminer avant l'utilisation si cet appareil est approprié, adéquat et sûr pour l'usage prévu. Puisque les utilisations individuelles sont sujettes à des variations importantes, le fabricant ne fait aucune déclaration ou garantie quant à l'aptitude ou l'adaptation de ces dispositifs pour une application spécifique.

Renseignements sur la conformité à la directive DEEE pour les clients de Tripp Lite et les recycleurs (Union européenne)

En vertu de la directive et des règlements d'application relatifs aux déchets d'équipements électriques et électroniques (DEEE), lorsque des clients achètent de

l'équipement électrique et électronique neuf de Tripp Lite, ils ont droit :

- D'envoyer l'équipement usagé au recyclage pourvu qu'il soit remplacé par un équipement équivalent (cela varie selon les pays)

- De retourner le nouvel équipement afin qu'il soit recyclé à la fin de sa vie utile

Il n'est pas recommandé d'utiliser cet équipement pour des appareils de survie où une défaillance de cet équipement peut, selon toute vraisemblance, entraîner la défaillance de

l'appareil de maintien de la vie ou affecter de façon majeure sa sécurité ou son efficacité.

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis. Les produits réels peuvent différer légèrement des photos et des illustrations.
