MANUAL DE USUARIO S3MT-100KWR480V Tripp Lite

Manual del Propietario

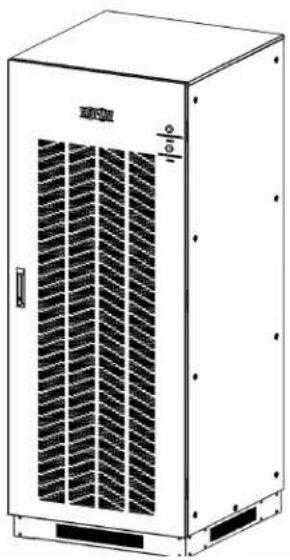

Transformadores de Entrada y Salida Trifásica de la Serie S3MT: 480V - 208V y 208V - 480V

Modelo: S3MT-100KWR480V

Copyright © 2021 Tripp Lite. Todos los derechos reservados.

Índice

1. Introducción.... 21
2. Advertencias Importantes de Seguridad 23
3. Instalación.... 24

3.1 Datos Mecánicos ....24

3.2 Inspección del Empaque....25

3.3 Desempacado del UPS....25

3.4 Contenido del Empaque....27

3.5 Descripción General del Gabinete 27

3.6 Cables de Alimentación ....29

3.7 Diagrama la Línea de Conexión del Transformador de Entrada y Salida a UPS....30
3.8 Conexiones de Transformador de Entrada y Salida....31

1. Operación 32

4.1 Protección contra Sobretemperatura....32
4.1.1 LED de Advertencia de Sobretemperatura 32
4.1.2 Relevador de Protección contra Sobretemperatura y Switch Térmico......32
5. Especificaciones....33
6. Almacenamiento 36
7. Garantía y Cumplimiento Normativo 36

1. Introducción

El S3MT-100KWR480V de Tripp Lite es un Transformador Envolvente de 480V que incluye dos transformadores en un gabinete: un transformador reductor de aislamiento de entrada de 480V (Delta) a 208V (Wye) y un transformador de elevación automática de salida de 208V (Wye) a 480V (Wye).

El transformador de aislamiento de entrada mitiga las sobretensiones de la línea de la red pública, mientras protege el UPS. El transformador automático de salida está diseñado para soportar cargas de TI de 480V (Wye). Este modelo tiene breakers incorporados para evitar sobrecargas peligrosas del circuito. Ocho ventiladores con cojinetes de bolas mantienen la operación silenciosa y ayudan a disipar el calor del transformador. Un relevador de detección de sobrecalentamiento y un switch, combinados con una luz LED en el panel frontal, proporcionan advertencia de sobrecalentamiento y protección contra sobrecalentamiento. El tamaño de base pequeño y el perfil acústico silencioso del sistema UPS permiten instalaciones con un impacto mínimo de ruido y espacio. El transformador cuenta con un robusto gabinete totalmente metálico con un panel frontal similar a la línea de UPS trifásico de 208V de la Serie S3M.

Modelo de UPS Número de serie Capacidad Descripción
S3MT-100KWR480V AG	-0513 100kW		Transformador de Entrada: Transformador Reductor de Aislamiento de 480V a 208VTransformador de Salida: Transformador de Elevación Automática de 208V a 480V

Aplicaciones típicas

Cargas de equipo de TI de 4 hilos (3Ph+N+PE) en instalaciones gubernamentales, manufactureras, hospitales, instalaciones industriales y corporativas que tengan una alimentación eléctrica de 480V y cargas de TI de 480V.

Características Sobresalientes

• El transformador reductor de entrada proporciona protección de aislamiento de 480V (Delta) a 208V / 120V (Wye) al UPS
• El transformador automático de salida proporciona elevación de 208V (Wye) a 480V (Wye) para soportar cargas de TI de 480V
• Breakers en la salida del transformador de entrada y la entrada del transformador de salida
• Advertencia y protección contra sobrecalentamiento
  • 96.7% a 97.8% de eficiencia
• Embobinado de cobre
• Amplio rango de voltaje y frecuencia de operación de entrada Voltaje: -20% a +25% @ 100% de carga y 40Hz \~ 70Hz
• Clase de aislamiento: material de 180 °C
• Probado por confiabilidad de acuerdo con ISTA-3B para vibración, impacto, caída (prueba de volteo)
  • Certificaciones de UL y CSA TUV
• Robusto gabinete totalmente metálico embarcado listo para instalación
• Garantía de 2 años

1. Introducción

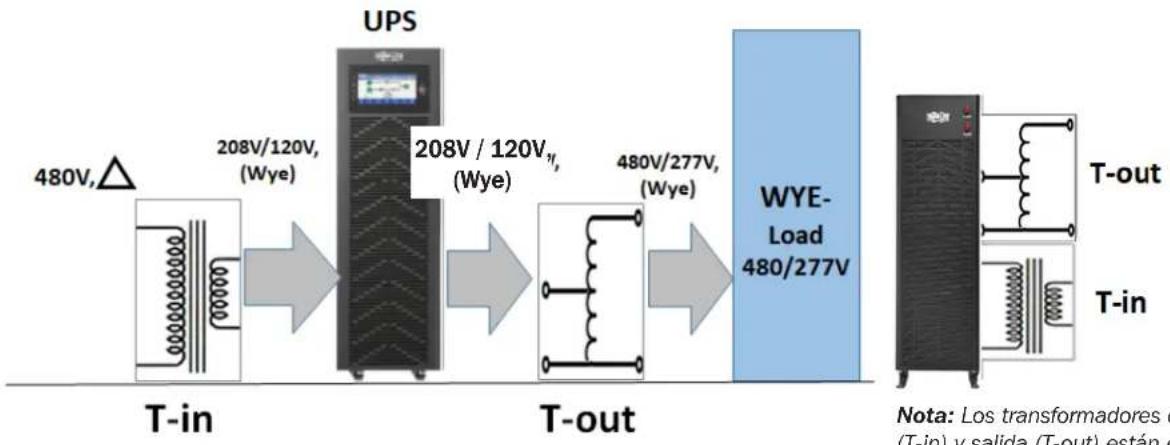

Configuraciones Típicas

El Transformador Envolvente (WR) de 480V incluye los transformadores de entrada (T-in) y salida (T-out) en un gabinete.

Nota: Los transformadores de entrada (T-in) y salida (T-out) están dentro de un gabinete, como se muestra arriba.

Este Transformador Envolvente de 480V puede comprarse por separado o como parte del modelo de juego con un UPS trifásico S3M80K o S3M100K de Tripp Lite:

EnvolventeModelos de Transformador		Carga ConstanteMáxima	Compatible con UPSTrifásico de 208V	Modelos de Juego: UPS + Transformador
				Modelos de Juego	Los Modelos de JuegoIncluyen
480V	S3MT-100KWR480V 100kW		UPS de 80kW ~100kW	S3M80K-100KWR4T	UPS S3M80K +S3MT-100KWR480V
				S3M100K-100KWR4T	UPS S3M100K +S3MT-100KWR480V

2. Advertencias Importantes de Seguridad

GUARDE ESTAS INSTRUCCIONES

Este manual contiene instrucciones importantes para el modelo S3MT-100KWR480V que deben seguirse durante la instalación y mantenimiento del transformador y el UPS.

¡IPRECAUCIÓN! ¡Riesgo de descarga eléctrica! Partes conductoras peligrosas dentro de esta unidad están energizadas desde el transformador incluso cuando el breaker está apagado.
iADVERTENCIA! La unidad está diseñada para instalarse en un entorno controlado.
¡IPRECAUCIÓN! Un transformador puede presentar un riesgo de descarga eléctrica y alta corriente de cortocircuito. Debe observarse la siguiente precaución al trabajar en el transformador:

• Retire relojes, anillos u otros objetos metálicos.
• Use herramientas con mangos aislados.

Antes de realizar mantenimiento o servicio, desconecte el transformador y el UPS de la alimentación principal para reducir el riesgo de descarga eléctrica.

El servicio al transformador trifásico y al UPS debe ser realizado por personal certificado por Tripp Lite con conocimiento del transformador trifásico y el UPS y todas las precauciones requeridas.

El transformador es extremadamente pesado. Se debe tener cuidado al mover y posicionar el equipo. Las instrucciones contenidas en este manual son importantes y deben seguirse fielmente en todo momento durante la instalación y mantenimiento de seguimiento del transformador trifásico y el UPS.

¡PRECAUCIÓN!

El transformador tiene un nivel peligroso de calor. Si el indicador LED rojo del panel frontal del transformador está encendido, los tomacorrientes de la unidad pueden tener un nivel peligroso de calor. Todo el servicio en este equipo debe ser realizado por personal calificado certificado por Tripp Lite.

Antes de realizar cualquier mantenimiento, reparación o embarque, asegúrese primero de que todo esté completamente apagado y desconectado.

Símbolos Especiales – Se usan los siguientes símbolos en el transformador para advertirle de las precauciones:

RIESGO DE DESCARGA ELÉCTRICA - Observe la advertencia de que existe un riesgo de descarga eléctrica.

PRECAUCIÓN - CONSULTE EL MANUAL DEL PROPIETARIO para obtener información sobre instrucciones importantes de operación y mantenimiento.

TERMINAL DE CONEXIÓN A TIERRA SEGURA - Indica LA conexión primaria a tierra segura.

3. Instalación

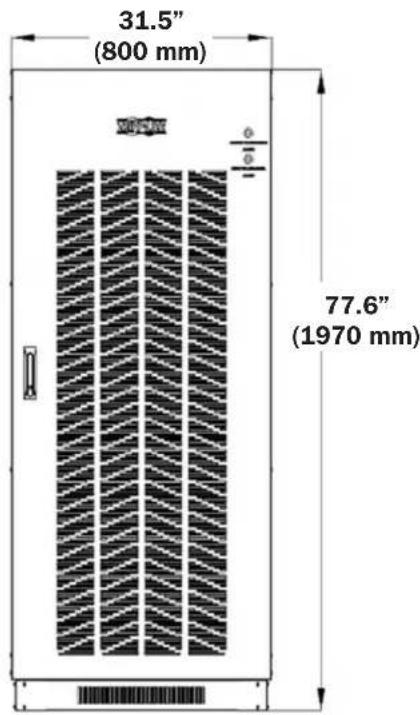

3.1 Datos Mecánicos

Requerimientos Físicos

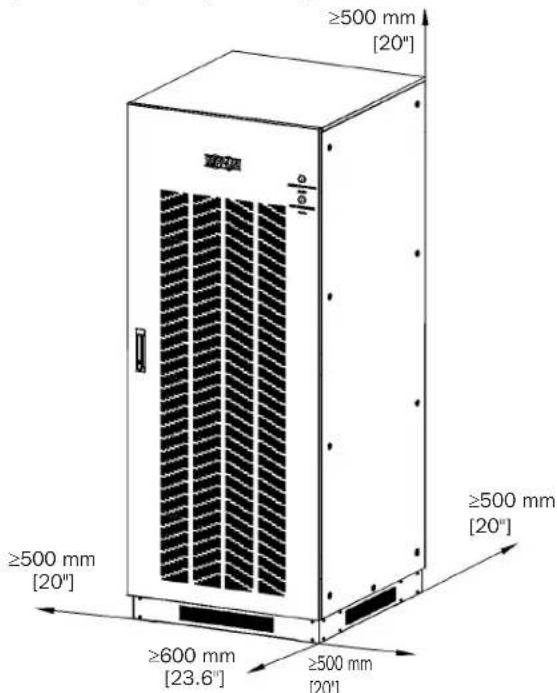

Deje espacio alrededor del gabinete para operación y ventilación (Figura 3-1):

1. Deje al menos 600 mm [23.6"] de espacio en el frente para ventilación
2. Deje al menos 500 mm [20"] de espacio a la derecha e izquierda para su operación.
3. Deje al menos 500 mm [20"] de espacio en la parte posterior para ventilación.

≥500 mm [20"] ≥500 mm [20"] ≥600 mm [23.6"] ≥500 mm [20]

Figura 3-1

3. Instalación

3.2 Inspección del Empaque

1. No incline el gabinete del transformador al retirarlo del empaque.
2. Compruebe la apariencia para ver si el gabinete del transformador fue dañado durante el transporte. No encienda el gabinete del transformador si se encuentra algún daño. Comuníquese inmediatamente con el distribuidor.
3. Compruebe los accesorios contra la lista de empaque y póngase en contacto con el distribuidor en caso de que falten piezas.

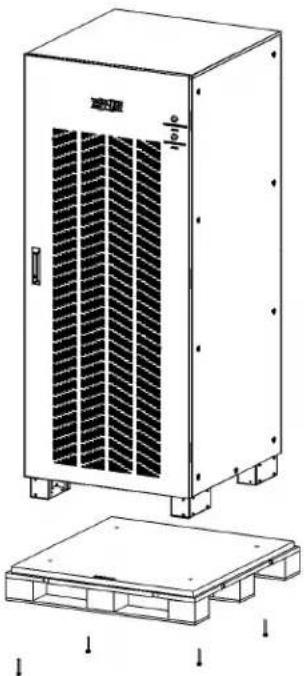

3.3 Desempacado del UPS

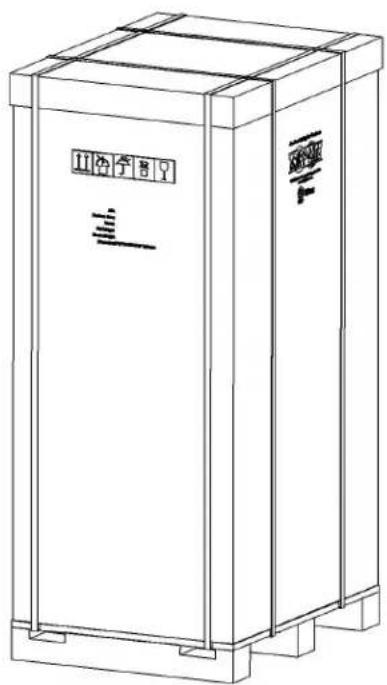

1. Mantenga estable la placa deslizante. Corte y retire los flejes de sujeción (Figura 3-2).

Ⅲ告字号 三

Figura 3-2

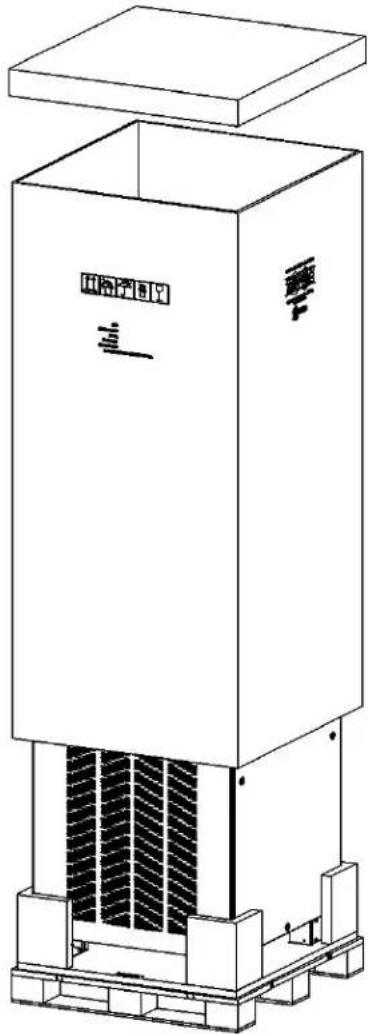

1. Retire la bolsa de plástico y la caja exterior (Figura 3-3).

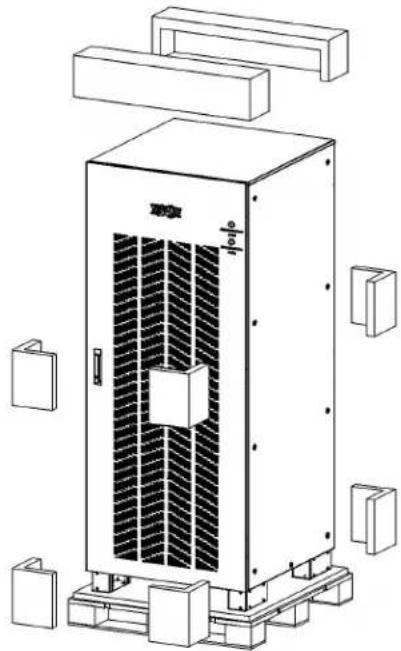

1. Retire el material de empaque de espuma y la tarima biselada (Figura 3-4).

1. Retire los tornillos que sujetan el gabinete a la tarima (Figura 3-5).

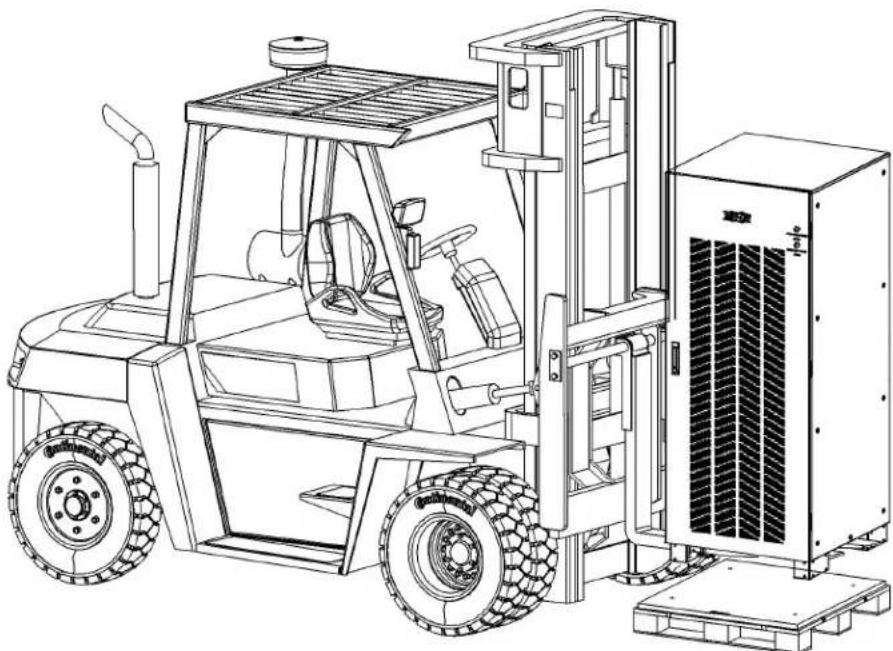

1. Levante el gabinete con un montacargas y retire las tarimas de empaque (Figura 3-6).

3.4 Contenido del Empaque

Índice TL P/N S3MT-100KWR480V
Transferencias de Entrada y Salida en un Gabinete	1
Manual del Propietario 933D06 1
Faldones Inferiores 1038F8A 2
Faldones Inferiores 103924A 2
Tornillos para Faldones 3011C3 24

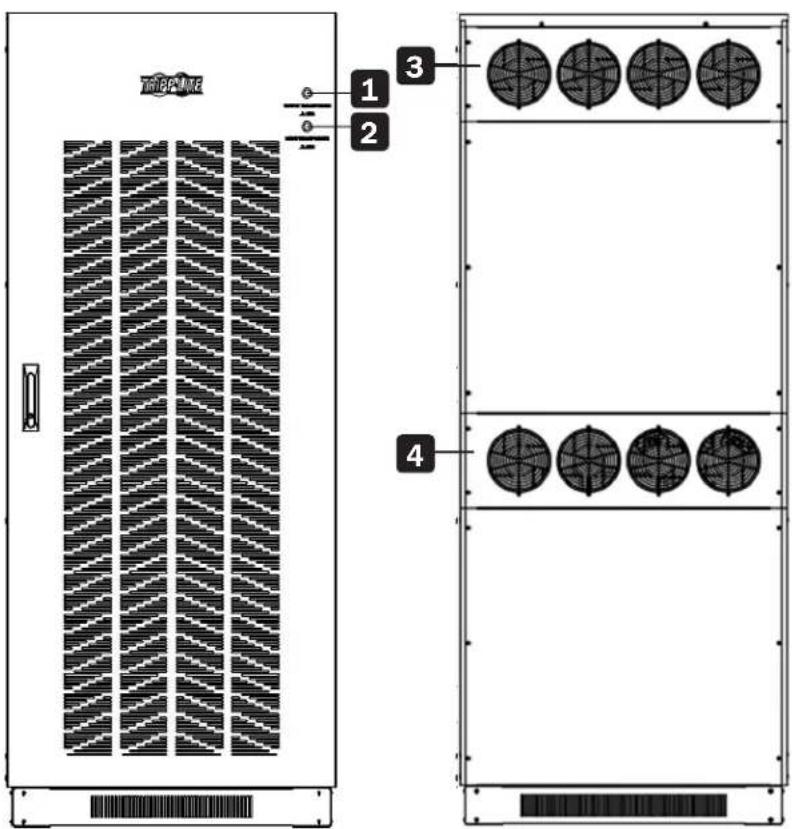

3.5 Descripción General del Gabinete

1 LED de Alarma de Sobretemperatura del Transformador de Salida
2 LED de Alarma de Sobretemperatura del Transformador de Entrada
3 Ventiladores de Enfriamiento del Transformador de Salida
4 Ventiladores de Enfriamiento del Transformador de Entrada

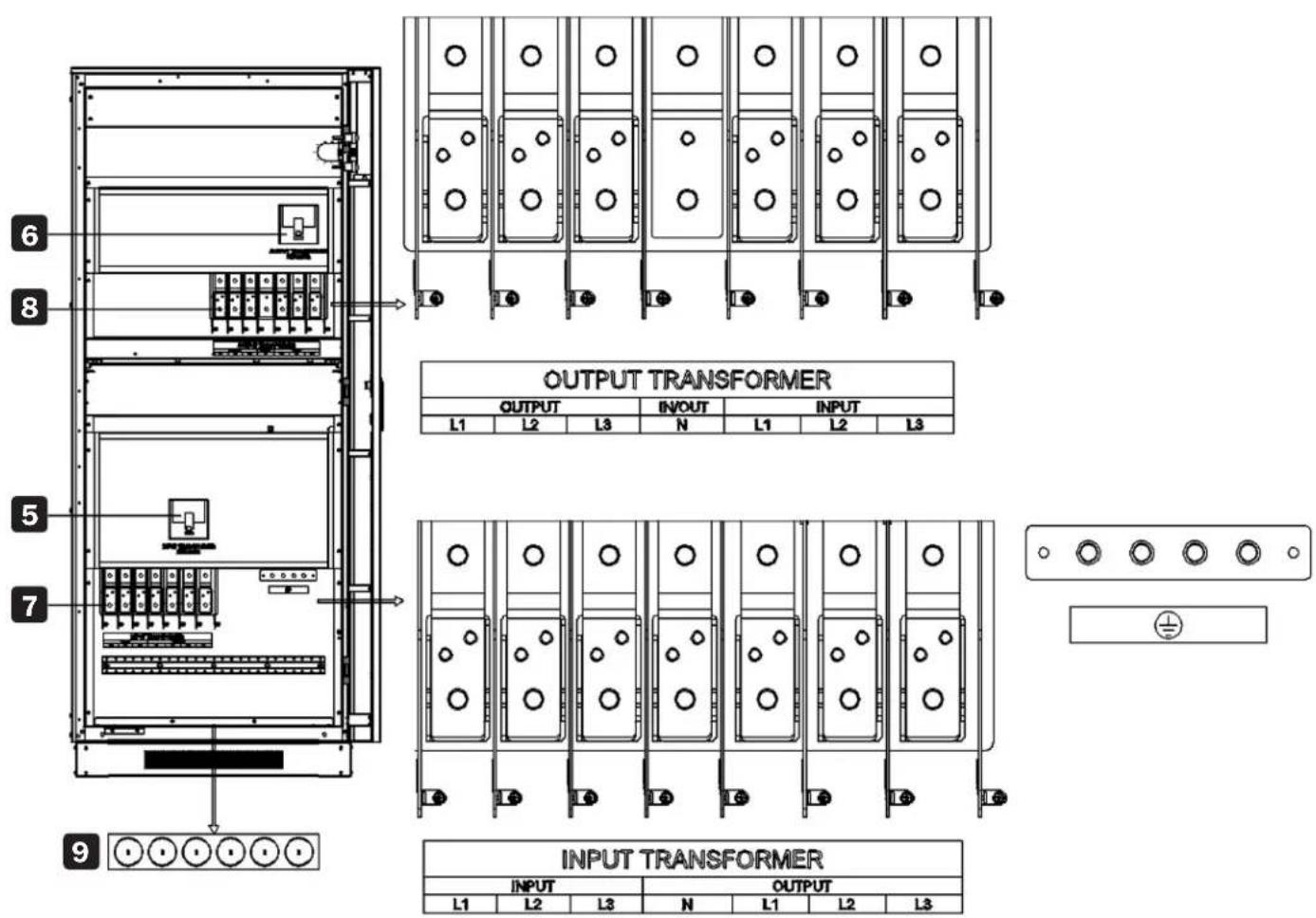

5 Breaker del Transformador de Entrada con Disparo

6 Breaker del Transformador de Salida con Disparo
7 Terminal de Cableado del Transformador de Entrada
8 Terminal de Cableado del Transformador de Salida
9 Recortes de Entrada Inferior (para Entrada y Salida del Cable de Alimentación)

TMBANK 1 2 3 4

Vista PosteriorVista Frontal

3. Instalación

OUTPUT TRANSFORMER OUTPUT INPUT L1 L2 L3 N L1 L2 L3 INPUT TRANSFORMER INPUT OUTPUT L1 L2 L3 N L1 L2 L3

Vista Frontal (Bloque de Terminales sin Tapa) de S3MT-100WR480V

3. Instalación

3.6 Cables de Alimentación

El diseño del cable deberá cumplir con los voltajes y corrientes proporcionados en esta sección, y con los códigos eléctricos locales.

iADVERTENCIA!

AL ARRANQUE, ASEGÚRESE DE ESTAR ATENTO A LA UBICACIÓN Y OPERACIÓN DE LOS AISLADORES EXTERNOS CONECTADOS AL SUMINISTRO DE ENTRADA Y DERIVACIÓN DEL UPS DEL PANEL DE DISTRIBUCIÓN DE LA ENERGÍA DE LA RED PÚBLICA.

ASEGÚRESE DE QUE ESTAS ALIMENTACIONES ESTÉN AISLADAS ELÉCTRICAMENTE Y COLOQUE CUALQUIER SEÑAL DE ADVERTENCIA NECESARIA PARA EVITAR UNA OPERACIÓN INADVERTIDA

Tamaños de Cables

Modelo de UPS	Tamaños de Cable (Cableado THHW a 75 °C)
	Entrada de CA Salida de CA Neutro Conexión a Tierra Zapata
	Calibre	Fuerza de Torsión (Torque) Calibre		Fuerza de Torsión (Torque) Calibre		Fuerza de Torsión (Torque) Calibre		Fuerza de Torsión (Torque)
S3MT-100KWR480V	Transformador de entrada
	70 mm^2 Máx. 120 mm ^2	50N·m	70 mm^2x^2 Máx. 120 mm ^2 x2	50N·m	120 mm^2x^2 Máx. 120 mm ^2 x2	50N·m	95 mm^2 Máx. 120 mm ^2 x2	50N·m M	10
	Transformador de salida
	70 mm^2 Máx. 120 mm ^2 x2	50N·m	70 mm^2x^2 Máx. 120 mm ^2 x2	50N·m	120 mm^2x^2 Máx. 120 mm ^2 x2	50N·m	95 mm^2Máx. 120 mm^2x^2	50N·m M	10

3. Instalación

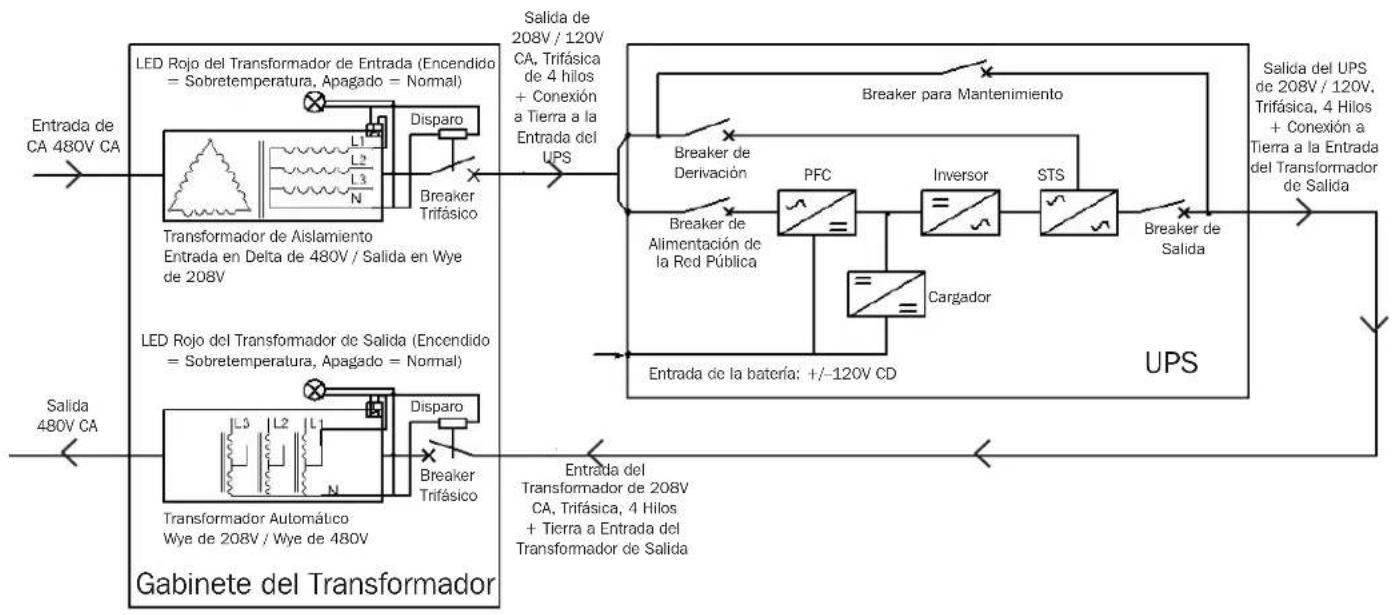

3.7 Diagrama de Línea de Conexión del Transformador de Entrada y Salida a UPS

Las conexiones se muestran a continuación para el gabinete con transformador aislador de entrada incorporado, transformador automático de salida y breakers con disparo y LED de falla.

Figura 3-7: Diagrama de la Línea de Conexión

3. Instalación

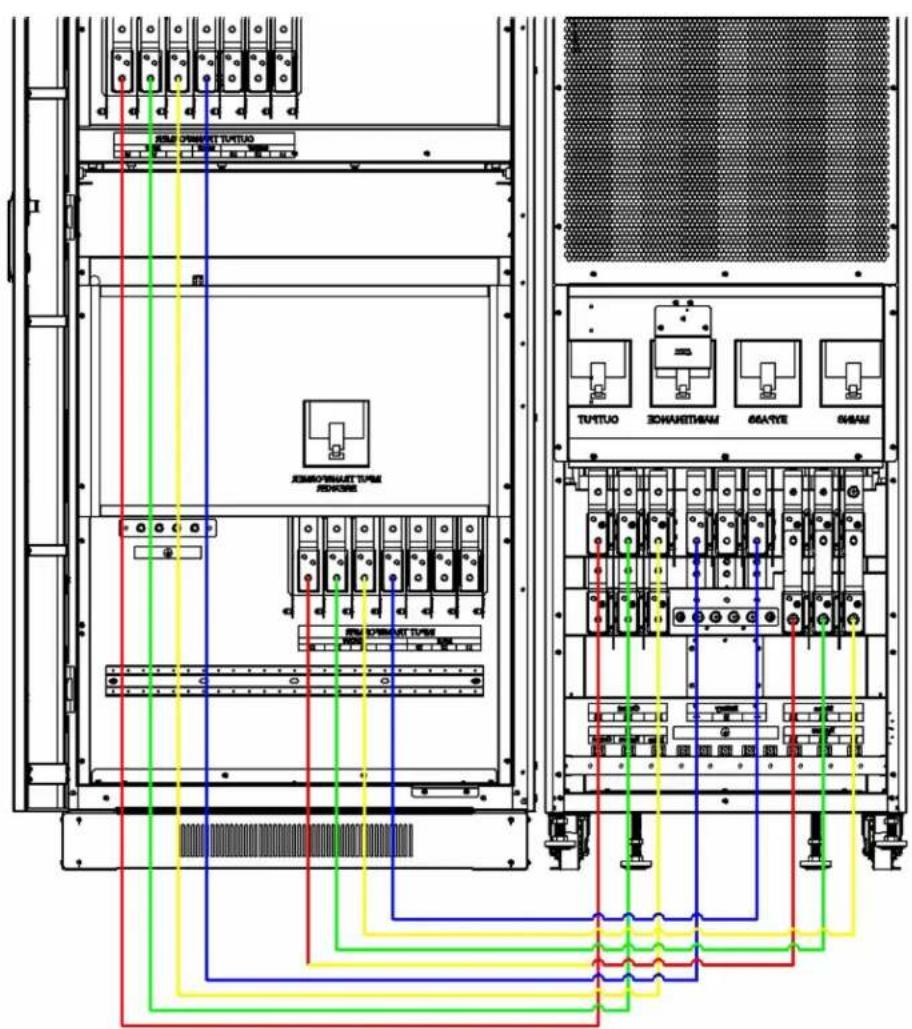

3.8 Conexiones de Transformador de Entrada y Salida

ADVERTENCIA: El neutro de salida del transformador de entrada (T-in) no está conectado a la tierra del bastidor. Por favor proporcione un medio para conectar la conexión a tierra del bastidor del transformador al neutro de salida del transformador.

Nota: La conexión a tierra del bastidor del transformador debe conectarse a tierra física.

IMPORTANTE: Puede ver y/o descargar este manual desde el sitio web de tripplite.com para ver las conexiones de los cables en colores.

TUTTUO ZONATHAN GATEE NAM REMOGRAPH TYPE REMOH REMOGRAPH TYPE

Figura 3-8: UPS
Gabinete del Transformador
Nota: La entrada del transformador es Delta de 3 hilos (3Ph + Tierra)y el transformador de salida es Wye de 4 hilos (3Ph + N + Tierra).

4. Operación

ADVERTENCIA:

No se aconseja conectar dos UPS en paralelo al usar transformadores individuales para cada UPS.

4.1 Protección contra Sobretemperatura

4.1.1 LED de Advertencia de Sobretemperatura (Rojo)

El transformador incluye dos luces de LED de advertencia en la parte superior del panel frontal: una luz para el transformador de entrada y una luz para el transformador de salida. La luz de advertencia correspondiente puede encenderse cuando el lado secundario de la entrada (entrada T-in) o cuando el lado primario del transformador de salida (salida T-out) alcance una temperatura de 160 °C ± 5 °C, ésto es, un rango de 155 °C a 165 °C (311 °F a 329 °F). La luz se apagará cuando la temperatura del transformador haya bajado (enfriado) a una temperatura de 125 °C ±5 °C, ésto es, un rango de 120 °C a 130 °C [248 °F a 266 °F].

4.1.2 Relevador de Protección contra Sobretemperatura y Switch Térmico

El transformador incluye dos luces LED de advertencia en la parte superior del panel frontal. Una luz para el transformador de entrada y una luz para el transformador de salida. La luz de advertencia correspondiente se encenderá cuando el lado secundario de la entrada (entrada T-in) o cuando el lado primario del transformador de salida (salida T-out) alcance una temperatura de 160 °C ± 5 °C, ésto es, un rango de 155 °C a 165 °C (311 °F a 329 °F). La luz de advertencia se apagará cuando la temperatura del transformador haya bajado (enfriado) a una temperatura de 125 °C ±5 °C, ésto es, un rango de 120 °C a 130 °C [248 °F a 266 °F].

• Transformador de Entrada (T-in): si el lado secundario del transformador de entrada (T-in) alcanza temperaturas de 160 °C ± 5 °C, ésto es, un rango de 155 °C a 165 °C (311 °F a 329 °F), se activará un relevador de protección contra sobretemperatura y un switch térmico y abrirá el breaker en el lado secundario del transformador. Una vez que la temperatura del transformador haya bajado (enfriado) hasta 125 °C ± 5 °C, ésto es, un rango de 120 °C a 130 °C [248 °F a 266 °F], la luz LED de advertencia se apagará y podrá reactivar (Cerrar) manualmente el breaker de entrada en el transformador para reiniciar la operación normal.
• Transformador de Salida (T-out): Si el lado primario del transformador de salida (T-out) alcanza temperaturas de 160 °C ± 5 °C, ésto es, un rango de 155 °C a 165 °C (311 °F a 329 °F), se activará un relevador de protección contra sobretemperatura y un switch térmico y abrirá el breaker en el lado primario del transformador. Una vez que la temperatura del transformador haya bajado (enfriado) hasta 125 °C ± 5 °C, ésto es, un rango de 120 °C a 130 °C [248 °F a 266 °F], la luz LED de advertencia se apagará y podrá reactivar (Cerrar) manualmente el breaker de entrada en el transformador para reiniciar la operación normal.

5. Especificaciones

Modelo S3MT-100KWR480V
	Descripción	Dos Transformadores de 100kW en un Gabinete: Transformador de Aislamiento de Entrada (T-In) Entrada de 480V (Delta) a Salida de 208V (Wye) y Auto-Transformador de Salida (T-Out) Entrada de 208V (Wye) a Salida de 480V (Wye)
	Especificaciones de KVA / kW para Transformadores de Entrada (T-in) y Salida (T-out)	100kVA / 100kW
	Tipo de Transformador Tipo Seco
ESPECIFICACIONES DE ENTRADA
Transformador de Entrada (T-In)	Voltaje de Entrada de T-in 480V CA
	Rango del Voltaje de Entrada de T-in (-45%, +25%) para 40% de carga (-20%, +25%) para 100% de carga
	Amperes de Entrada de T-in 168 Amperes
	Número de Fases de Entrada de T-in 3 PH
	Conexiones de Entrada de T-in 3-Wire (L1, L2, L3 + PE)
	Configuración de Entrada de CA de T-in DELTA
	Tipo de Conexión de Entrada de T-in Barra de Cobre
	Frecuencia de Entrada de CA de T-in 50Hz / 60Hz
	Rango de Frecuencia de T-in 40Hz ~ 70Hz
	Selección de Voltaje de T-in N/A
	Relación de Caída de Voltaje: Salida sin carga a salida a Plena Carga	≤ 3%
	Aislamiento de entrada de T-in Sí
	Corriente de Arranque de Entrada de T-in	1450 / 3330 (10 mS)
Transformador de Salida (T-Out)	Rango del Voltaje de Entrada de T-out -45%, +25%) para 40% de carga (-20%, +25%) para 100% de carga
	Voltaje de Entrada de T-out 208V
	Amperes de Entrada de T-out 287A
	Número de Fases de T-out	3PH
	Conexiones de Entrada de T-out	4 Hilos (L1, L2, L3 + N + PE)
	Configuración de Entrada de CA de T-out	WYE
	Tipo de Conexión de Entrada de T-out	Barra de Cobre
	Frecuencia de Entrada de CA de T-out	50Hz / 60Hz
	Rango de Frecuencia de T-out	40Hz ~ 70Hz
	Selección de Voltaje de T-in N/A
	Aislamiento de Entrada de T-out	No
	Corriente de Arranque de Entrada de T-out	3330 (10 ms)

5. Especificaciones

Modelo S3MT-100KWR480V
Especificaciones de Salida
Transformador de Entrada (T-In)	Voltaje de Salida de CA (V) de T-in 208V
	Amperes de salida de CA de T-in 374A
	Número de Fases de Salida de T-in 3PH
	Conexiones de Salida de T-in 4 Hilos (L1, L2,	L3 + N + PE)
	Configuración de Salida de CA de T-in Wye
	Tipo de Conexión de T-in Barra de Cobre
	Especificación del Breaker de Salida de T-in	400A
Transformador de Salida (T-Out)	Amperes de Salida de CA de T-out 120A
	Número de Fases de Salida de T-out 3PH
	Conexiones de Salida de T-in 4 Hilos (L1, L2,	L3 + N + PE)
	Configuración de Salida de CA de T-out Wye
	Tipo de Conexión de T-out Barra de Cobre
	Especificación del Breaker de Salida de T-in	400A
Operación
	LED de Advertencia de Sobretemperatura (Rojo)	Se enciende a 160 °C ±5 °C (155 °C [311 °F] a 165 °C [329 °F]) y se apaga a 125 °C ±5 °C (120 °C [248 °F] a 130 °C [266 °F])
	Dispositivo de restablecimiento de Protección contra Sobretemperatura	T-in: Transformador de Entradar• Transformador de salida apagado (se abre el breaker) a una temperatura de 160 °C ± 5 °C, es decir, un rango de 155 °C a 165 °C [311 °F a 329 °F].• Puede encender (cerrar) manualmente el breaker de salida cuando la luz LED se apague.T-out: Transformador de Salida• La entrada/primaria del transformador estará apagada (el breaker se abre) a temperaturas de 160 °C ±5 °C (155 °C [311 °F] a 165 °C [329 °F]).• Puede encender (cerrar) manualmente el breaker de entrada cuando la luz LED se apague.• La luz de advertencia se apagará a 125 °C ±5 °C (120 °C [248 °F] a 130 °C [266 °F]), en cuyo momento puede cerrar manualmente el breaker para reiniciar las operaciones.
	Clase de Aislamiento 180 °C
	Aumento de Temperatura	125 °C
	Eficiencia de T-in @ Plena Carga	96.70%
	Eficiencia de T-in @ Media Carga	97.80%
	Eficiencia de T-out @ Plena Carga	96.70%
	Eficiencia de T-out @ Media Carga	97.80%

5. Especificaciones

Modelo S3MT-100KWR480V
Información Física
	Altura de la Unidad (Pulgadas / cm) 77.6/ 197.1
	Ancho de la Unidad (Pulgadas / cm) 23.6/ 60
	Profundidad de la Unidad (Pulgadas / cm)	33.5/ 85.1
	Peso de la Unidad Ib 1960/ 889
	Carga en Piso 1322 (kg/m2)
	Altura de la Caja de la Unidad en Pulgadas	85.4/216.9
	Ancho de la Caja de la Unidad en Pulgadas	27.6/70.1
	Profundidad de la Caja de la Unidad en Pulgadas	37.8/96
	Peso de la Caja de la Unidad 2072/939.8
	Se Requiere Etiqueta Tip-n-Tell (S/N) Sí
	Ruido Audible (ENG) 65dB Máx.
	Humedad 95 %
	Disipación Térmica en Línea a Carga Plena (BTU / h)	22526
	Temperatura de Almacenamiento (ENG)	-15 °C ~ 60 °C
	Temperatura de Operación (ENG) 0 °C ~ 40 °C
	Elevación de Operación	<1000 METROS PARA POTENCIA NOMINAL(POR ENCIMA DE 1000 m LA REDUCCIÓN DE POTENCIA ES 1% POR CADA 100 m)
Mecánica
	Embobinado del Transformador Cable de Aluminio
	Material del Gabinete Acero Laminado en Frío Galvanizado (SGCC)
	Color del Gabinete RAL 9011
	Ventilador (Tipo / Cantidad) 8 COJINETES DE BOLAS, 172 x 152 mm (1928 CFM EN TOTAL)
Confiabilidad
	Vibración	ISTA-3B
	Impacto	ISTA-3B
	Caída	ISTA-3B (Prueba de Volteo)
Aprobaciones de Agencia
	Agencia de Aprobación	cTUVs
	Probado por Estándar de Agencia	UL 1778 5a Edición
	Aprobaciones Canadienses	CSA 22.2-107.3-14
	Aprobaciones de CE	N/A
	Aprobaciones de EMI	N/A
	RoHS / REACH	Sí

6. Almacenamiento

Antes de almacenar el transformador de aislamiento, asegúrese de que todas las conexiones hayan sido desconectadas y todos los breakers estén apagados. Reemplace todas las tapas de acceso de entrada o salida para evitar dañar cualquier contacto.

El transformador debe almacenarse en un entorno limpio y seguro con temperaturas entre -15 °C y 60 °C [5 °F y 140 °F] y humedad relativa inferior al 90% (sin condensación).

De ser posible, almacene el transformador en su contenedor de embarque original.

ADVERTENCIA: Los transformadores son muy pesados. Antes de almacenar el transformador, asegúrese de tener en cuenta los requerimientos de carga en piso (kg/m²) indicados en la sección 5. Especificaciones bajo “Información Física” para almacenar con seguridad.

7. Garantía y Cumplimiento Normativo

Garantía Limitada

El vendedor garantiza este producto, si se usa de acuerdo con todas las instrucciones aplicables, de que está libre de defectos en material y mano de obra por un período de 2 años a partir de la fecha de compra inicial. Si el producto resulta defectuoso en material o mano de obra dentro de ese período, el vendedor reparará o reemplazará el producto a su entera discreción. El servicio bajo esta garantía incluye únicamente partes. Los clientes internacionales deben comunicarse con Soporte de Tripp Lite en [e-mail]. Los clientes de los Estados Unidos Continentales deben comunicarse con Servicio al Cliente de Tripp Lite al 773-869-1234 o visitar tripplite.com/support/help

ESTA GARANTÍA NO SE APLICA AL DESGASTE NORMAL O A LOS DAÑOS QUE RESULTEN DE ACCIDENTES, USO INCORRECTO, USO INDEBIDO O NEGLIGENCIA. EL VENDEDOR NO OTORGA GARANTÍAS EXPRESAS DISTINTAS A LA ESTIPULADA EN EL PRESENTE. SALVO EN LA MEDIDA EN QUE LO PROHÍBAN LAS LEYES APLICABLES, TODAS LAS GARANTÍAS IMPLÍCITAS, INCLUIDAS TODAS LAS GARANTÍAS DE COMERCIALIZACIÓN O IDONEIDAD, ESTÁN LIMITADAS EN CUANTO A DURACIÓN AL PERÍODO DE GARANTÍA ESTABLECIDO; ASIMISMO, ESTA GARANTÍA EXCLUYE EXPRESAMENTE TODOS LOS DAÑOS INCIDENTALES E INDIRECTOS. (Algunos estados no permiten limitaciones en cuanto dura una garantía y algunos estados no permiten la exclusión de limitación de daños incidentales o indirectos, de modo que las limitaciones anteriores pueden no aplicar para usted. Esta Garantía le otorga derechos legales específicos y es posible que usted goce de otros derechos que pueden variar de una jurisdicción a otra).

Tripp Lite; 1111 W. 35th Street; Chicago IL 60609; EE. UU.

ADVERTENCIA: antes de usarlo, cada usuario debe tener cuidado al determinar si este dispositivo es adecuado o seguro para el uso previsto. Ya que las aplicaciones individuales están sujetas a gran variación, el fabricante no garantiza la adecuación de estos dispositivos para alguna aplicación específica.

Información de cumplimiento de WEEE para clientes y recicladores de Tripp Lite (Unión Europea)

Conforme a la Directiva de Residuos de Equipos Eléctricos y Electrónicos [WEEE] y regulaciones aplicables, cuando los clientes adquieren un equipo eléctrico y electrónico nuevo de Tripp Lite están obligados a:

- Enviar el equipo viejo para fines de reciclaje bajo la modalidad de uno por uno, semejante por semejante (esto varía de un país a otro)

- Devolver el equipo nuevo para fines de reciclaje una vez que finalmente se convierta en residuo

No se recomienda el uso de este equipo en aplicaciones de soporte de vida en donde razonablemente se pueda esperar que la falla de este equipo cause la falla del equipo de soporte de vida o afecte significativamente su seguridad o efectividad.

Tripp Lite tiene una política de mejora continua. Las especificaciones están sujetas a cambio sin previo aviso. Las fotografías e ilustraciones pueden diferir ligeramente de los productos reales.

TRIPP·LITE

1111 W. 35th Street, Chicago, IL 60609, EE. UU. • tripplite.com/support

20-00-284 93-3D06_Rev
