Type de produit	Réfrigérateur combiné avec congélateur inférieur
Marque	Midea
Modèle	MDRB521MGB02
Alimentation électrique	220-240 V ~ 50 Hz
Classe climatique	SN, N, ST, T
Mode de refroidissement	Refroidissement à air (No Frost intégral)
Dégivrage automatique	Oui (réfrigérateur et congélateur)
Éclairage	LED (classe d'efficacité G)
Porte réversible	Oui (réversibilité possible par l'utilisateur)
Pieds réglables	Oui (avant)
Compartiment réfrigérateur	Plage de réglage 2 °C à 8 °C
Compartiment congélateur	4 étoiles, plage de réglage -24 °C à -16 °C
Fonctions	Refroidissement rapide, congélation rapide, mode vacances, verrouillage écran, alarme porte ouverte
Nettoyage	Intérieur : bicarbonate de soude dilué ; extérieur : eau savonneuse
Sécurité	Verrouillage enfant, gaz frigorigène inflammable (R600a), protection contre les chutes d'objets
Pièces détachées disponibles	Au moins 7 à 10 ans après la fin de commercialisation (thermostat, capteurs, cartes, éclairage, poignées, charnières, tiroirs, joints)

FOIRE AUX QUESTIONS - MDRB521MGB02 MIDEA

Quelle est la température idéale pour le réfrigérateur et le congélateur ?

La température recommandée est de 4 °C pour le réfrigérateur et de -18 °C pour le congélateur. Ces réglages permettent une conservation optimale des aliments tout en économisant l'énergie.

Comment inverser l'ouverture de la porte ?

L'inversion de porte nécessite des outils (tournevis cruciforme, spatule, clé à douille 5/16 pouces). Il faut d'abord débrancher l'appareil, retirer les aliments, puis suivre les étapes du manuel : démonter les charnières, permuter les butées de porte et les manchons d'arbre, et réinstaller les charnières de l'autre côté. Les instructions détaillées sont dans la section 2.3 de la notice.

Comment activer le mode congélation rapide ?

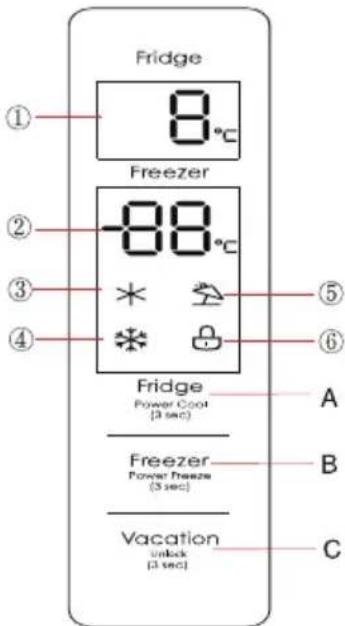

Appuyez sur le bouton Freezer (congélateur) et maintenez-le enfoncé pendant 3 secondes. L'icône de congélation rapide s'allume et la température du congélateur passe à -24 °C. Le mode se désactive automatiquement après 24 heures ou manuellement en appuyant à nouveau 3 secondes.

Que faire si un code d'erreur apparaît sur l'écran ?

Les codes d'erreur (E1 à E7) indiquent des défauts de capteur ou de communication. Par exemple, E1 signifie un défaut du capteur de température du réfrigérateur. Bien que l'appareil puisse encore fonctionner, il est conseillé de contacter un service après-vente agréé pour une réparation.

Comment nettoyer l'intérieur du réfrigérateur ?

Débranchez l'appareil et retirez tous les aliments. Nettoyez avec un chiffon doux imbibé d'une solution de deux cuillères à soupe de bicarbonate de soude diluées dans un litre d'eau tiède. Rincez à l'eau claire et séchez. Évitez les détergents agressifs, les solvants ou l'eau bouillante qui pourraient endommager les surfaces.

Le réfrigérateur fait un bruit anormal, est-ce normal ?

Certains bruits sont normaux : un bourdonnement du compresseur (surtout au démarrage) et un craquement dû à la circulation du fluide frigorigène. Si le bruit est très fort, vérifiez que l'appareil est de niveau, que les accessoires sont bien en place et que le sol est stable.

Comment dégivrer le congélateur ?

Ce modèle est équipé d'un système No Frost (dégivrage automatique). En cas de givre excessif dû à des conditions particulières, vous pouvez débrancher l'appareil, laisser la porte ouverte et essuyer l'eau avec une serviette. Ne pas utiliser d'outils mécaniques ou électriques pour accélérer le dégivrage.

Puis-je stocker des boissons gazeuses dans le congélateur ?

Non, il est déconseillé de stocker des boissons gazeuses dans le congélateur car elles peuvent geler, se fissurer et causer des dommages. Les bouteilles fermées peuvent éclater sous l'effet du gel.

Comment changer l'ampoule LED ?

Le remplacement des ampoules LED doit être effectué par un professionnel qualifié. L'utilisateur ne doit pas tenter de le faire lui-même. Contactez le fabricant, son service agréé ou une personne qualifiée.

Quelle est la hauteur minimale de dégagement au-dessus du réfrigérateur ?

Prévoyez un espace libre d'au moins 30 cm au-dessus du réfrigérateur et de 10 cm sur les côtés et à l'arrière pour assurer une bonne ventilation et dissipation de la chaleur.

MODE D'EMPLOI MDRB521MGB02 MIDEA

1.1 Warning · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · 1-2
1.2 Meaning of safety warning symbols · · · · · · · · · · · · · · · · · · · · · · · 3
1.3 Electricity related warnings · · · · · · · · · · · · · · · · · · · · · · · · · · · · · 3
1.4Warnings for using · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · 4
1.5Warnings for placement 4-5
1.6Warnings for energy · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · 5
1.7Warnings for disposal · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · 5

2.1 Placement · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · 6
2.2 Levelling feet · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · 7
2.3 Door right-left change · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · 7-10
2.4 Changing the Light · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · 10
2.5 Starting · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · 10
2.6 Energy saving tips · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · 10

3.1 Key components · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · 11
3.2 Functions · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · 12-13

4.1 Overall cleaning · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · 14
4.2 Cleaning the glass shelf · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · 14
4.3 Defrosting · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · 14
4.4 Out of operation · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · 14

5 Trouble shooting · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · 15

1 Safety warnings

1.1 Warning

4.1 Limpieza general 18
4.2 Limpieza del estante de vidrio · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · 19
4.3 Descongelación · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · 19
4.4 Fuera de operación 19

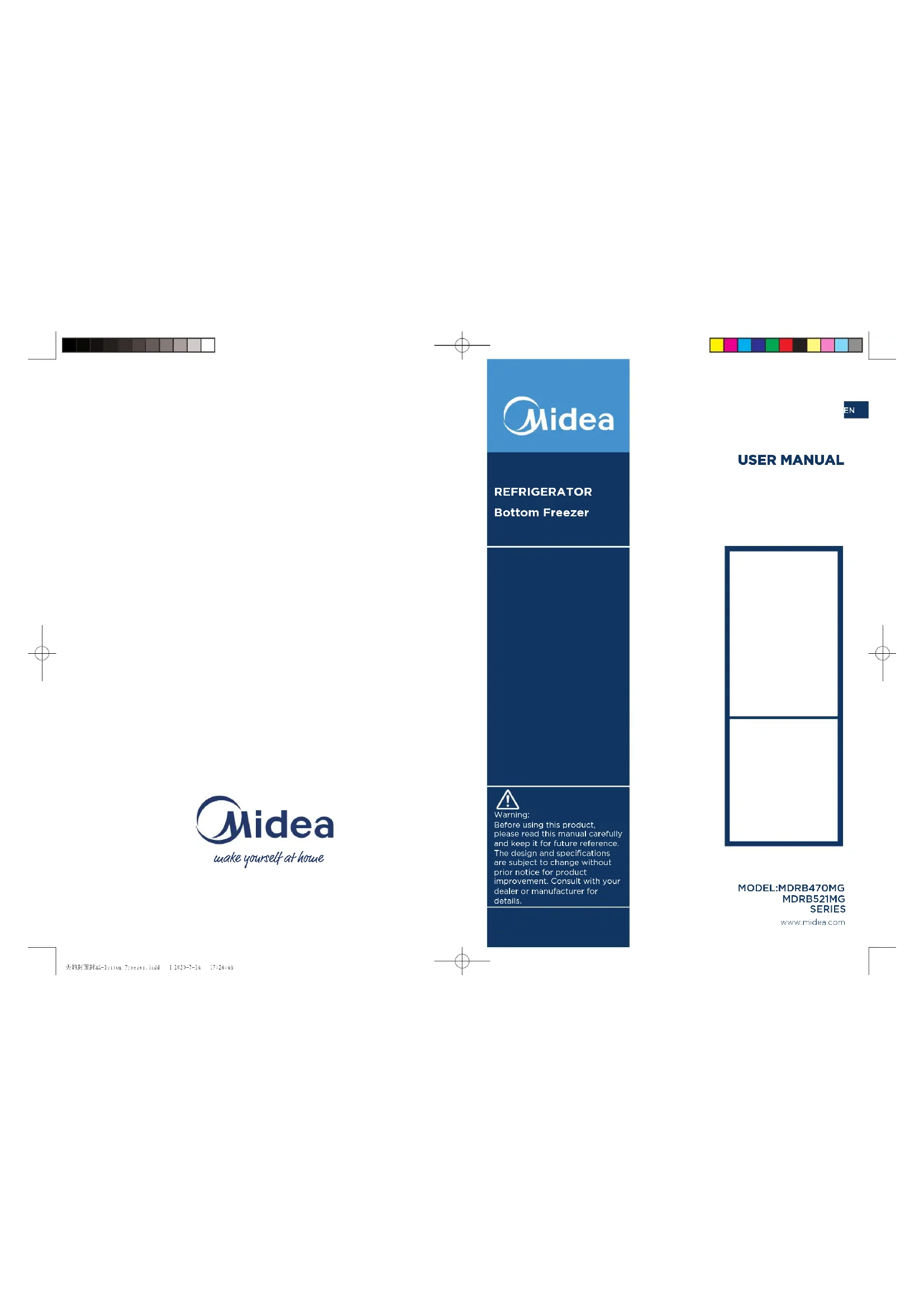

Réfrigérateur Congélateur inférieur

MANUEL DE L'UTILISATEUR

1 Avertissements de Sécurité.... 1

1.1 Avertissement....1

1.2 Signification des symboles d'avertissement de sécurité....3

1.3 Avertissements liés à l'électricité ....3

1.4 Avertissements relatifs à l'utilisation .... 4

1.5 Avertissements relatifs à l'emplacement ....4

1.6 Avertissements liés à l'énergie ....5

1.7 Avertissements relatifs à la mise en rebut....5

2 Utilisation appropriée du réfrigérateur 6

2.1 Emplacement....6

2.2 Pieds réglables ....7

2.3 Inverser l'ouverture de la porte ....7

2.4 Changement de l'ampoule....11

2.5 Mise en marche ....11

2.6 Conseils pour l'économie d'énergie 11

3 Structure et fonctions....12

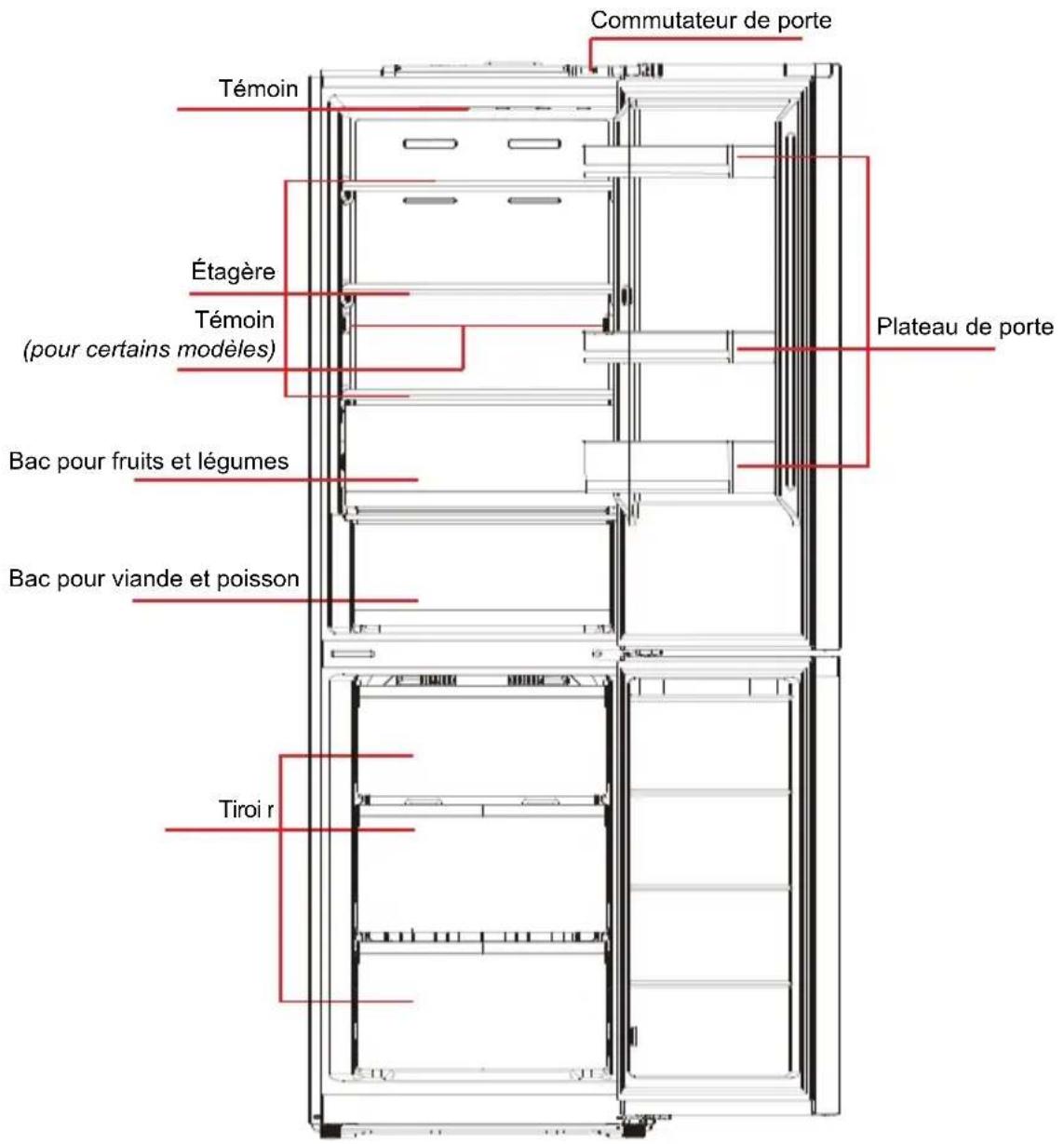

3.1 Composants essentiels....12

3.2 Fonctions ...... 13

4 Maintenance et nettoyage de l'appareil.... 15

4.1 Nettoyage général ....15

4.2 Nettoyage de la clayette en verre....15

4.3 Décongélation....15

Avertissement: risque d'incendie / matières inflammables

CET appareil est conçu pour un usage domestique et autres utilisations similaires, telles que espaces cuisine dans des magasins, bureaux et autres environnements de travail ; exploitations agricoles et par les clients d'hôtels, motels et d'autres types de résidences ; chambres d'hôtes ; restaurants et autres lieux similaires.

CET appareil n'est pas destiné à être utilisé par des personnes (y compris des enfants) dont les capacités physiques, sensorielles ou mentales sont diminuées, ou qui ne disposent pas des connaissances ou de l'expérience nécessaires, à moins qu'elles n'aient été formées et encadrées pour l'utilisation de cet appareil par une personne responsable de leur sécurité.

LES ENFANTS doivent être surveillés afin qu'ils ne puissent pas jouer avec cet appareil.

Pour éviter tout risque, faites remplacer le cordon d'alimentation endommagé par le fabricant, un agent agréé ou une personne qualifiée.

NE stockez pas dans cet appareil de substances explosives telles que bombes aérosols avec un agent propulseur inflammable.

L'APPAREIL doit être débranché après utilisation et avant d'effectuer tout entretien.

AVERTISSEMENT: N'obstruez pas les ouvertures de ventilation, dans l'enceinte de l'appareil ou dans la structure intégrée.

AVERTISSEMENT: N'utilisez pas d'appareils mécaniques ou d'autres moyens pour accélérer le processus de dégivrage, autres que ceux recommandés par le fabricant.

AVERTISSEMENT: Évitez d'endommager le circuit frigorifique.

AVERTISSEMENT: N'utilisez pas d'appareils électriques à l'intérieur des compartiments de stockage des aliments de l'appareil, sauf s'ils sont du type recommandé par le fabricant.

AVERTISSEMENT: Jetez le réfrigérateur selon la réglementation locale, car il utilise un gaz de soufflage inflammable et un réfrigérant.

AVERTISSEMENT: Lors du positionnement de l'appareil, assurez-vous que le cordon d'alimentation n'est pas coincé ou endommagé.

AVERTISSEMENT: Ne placez pas plusieurs prises de courant ou blocs d'alimentation portables à l'arrière de l'appareil.

N'UTILISEZ PAS de rallonges ou d'adaptateurs non mis à la terre (deux fils).

AVERTISSEMENT: Risque de prise au piège des enfants. Avant de jeter votre ancien réfrigérateur ou congélateur : - Enlevez les portes.

- Laissez les étagères en place afin que les enfants ne puissent pas facilement grimper à l'intérieur.

LE réfrigérateur doit être débranché avant toute installation d'un accessoire.

LE réfrigérant et le produit moussant au cyclopentane utilisés dans l'appareil sont inflammables. Ainsi, lorsque l'appareil est mis au rebut, il doit être éloigné de toute source d'incendie et être collecté par une entreprise de récupération spéciale avec une qualification correspondante plutôt qu'éliminé par incinération, afin de prévenir tout dommage surtout à l'environnement.

POUR la norme EU : Cet appareil peut être utilisé par des enfants de moins de 8 ans ainsi que par des personnes ayant des capacités corporelles, sensorielles ou mentales restreintes ou manquant de connaissances ou d'expériences si elles sont surveillées ou formées sur l'utilisation sûre de l'appareil et sont conscientes des risques encourus. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et la maintenance de l'utilisateur ne doivent pas être effectués par les enfants sans supervision. Les enfants âgés de 3 à 8 ans sont autorisés à charger et décharger les appareils de réfrigération.

POUR les portes et couvercles équipés de serrures et clés, ces derniers doivent être gardées hors de la portée des enfants et non à proximité du réfrigérateur, afin d'éviter que les enfants ne soient enfermés à l'intérieur.

IL faut respecter les instructions suivantes pour éviter toute contamination des aliments :

• L'ouverture prolongée de la porte peut entraîner une augmentation importante de la température dans les compartiments de l'appareil.
• Nettoyez régulièrement les surfaces pouvant entrer en contact avec les aliments et les systèmes de drainage accessibles.
• Nettoyez les réservoirs d'eau s'ils n'ont pas été utilisés pendant 48 h ; rincez le système d'eau raccordé à une alimentation en eau si l'eau n'a pas été prélevée pendant 5 jours. (Remarque 1)
• Conservez la viande et le poisson crus dans des récipients appropriés dans le réfrigérateur, afin qu'ils ne soient pas en contact avec d'autres aliments et ne coulent pas dessus.
• Les compartiments pour aliments surgelés à deux étoiles conviennent au stockage des aliments précongelés, au stockage ou à la fabrication de glaces et à la fabrication de glaçons. (Remarque 2)
• Les compartiments à une-, deux- ou trois étoiles ne conviennent pas pour la congélation d'aliments frais. (Remarque 3)
• Pour les appareils sans compartiment 4 étoiles : ce réfrigérateur n'est pas adapté à la congélation de denrées alimentaires. (Remarque 4)
• Si l'appareil frigorifique va être laissé vide pendant de longues périodes, il faut l'éteindre, le dégivrer, le nettoyer, le sécher et laissez la porte ouverte pour éviter la formation de moisissures à l'intérieur.
  Remarques 1, 2, 3, 4 : veuillez confirmer s'il est applicable selon votre type de compartiment de produit.

POUR un appareil autonome : ce réfrigérateur n'est pas destiné à être encastré.

POUR les appareils équipés d'un compartiment réfrigérant : certains types de légumes et de fruits frais sont sensibles au froid et ne peuvent donc pas être stockés dans ce type de compartiment.

TOUT remplacement ou entretien des lampes LED doit être effectué par le fabricant, un agent agréé ou une personne qualifiée similaire.

Ce produit contient une source lumineuse de classe d'efficacité énergétique (G).

1.2 Signification des symboles d'avertissement de sécurité

	Ceci est un symbole d'interdiction.Le non-respect des instructions marquées de ce symbole peut entraîner des dommages au produit ou mettre en danger la sécurité personnelle de l'utilisateur.
Symboles d'interdiction
	Ceci est un symbole d'avertissement.Il est nécessaire de fonctionner dans le respect strict des instructions marquées de ce symbole ; ou autrement des dommages au produit ou des blessures corporelles peuvent être causés.
Symbole d'avertissement
	Ceci est un symbole d'attention.Les instructions marquées de ce symbole nécessitent une attention particulière. Une prudence insuffisante peut entraîner des blessures légères ou modérées, ou endommager le produit.
Symbole de remarque

Ce manuel contient de nombreuses informations de sécurité importantes qui doivent être respectées par les utilisateurs.

1.3 Avertissements liés à l'électricité

• Ne tirez pas sur le cordon d'alimentation lorsque vous débranchez la fiche d'alimentation du congélateur. Saisissez fermement la fiche et la retirer directement de la prise.
• Pour garantir une utilisation en toute sécurité, n'endommagez pas le cordon d'alimentation et ne l'utilisez pas s'il est endommagé ou usé.
• Utilisez une prise de courant dédiée qui ne doit pas être partagée avec d'autres appareils électriques. La fiche du cordon d'alimentation doit être fermement en contact avec la prise, autrement un incendie pourrait se produire.
• Assurez-vous que la borne de mise à la terre de la prise est équipée d'une ligne de mise à la terre fiable.
• Fermez le robinet du gaz qui fuit, puis ouvrez les portes et les fenêtres en cas de fuite de gaz ou d'autres gaz inflammables. Ne débranchez pas le congélateur et les autres appareils électriques, car une étincelle pourrait provoquer un incendie.
• N'utilisez pas d'appareils électriques au-dessus du réfrigérateur, sauf s'ils sont de type recommandé par le fabricant.

1.4 Avertissements relatifs à l'utilisation

• Ne démontez pas et ne remontez pas arbitrairement le congélateur, et n'endommagez pas le circuit de réfrigération ; l'entretien de l'appareil doit être effectué par un spécialiste.
• Pour éviter tout danger, le cordon d'alimentation endommagé doit être remplacé par le fabricant, son service d'entretien ou des professionnels agréés.

• Les distances entre les portes et le corps du congélateur sont petites, Il ne faut pas y mettre la main pour éviter tout pincement des doigts. Ouvrez la porte du réfrigérateur doucement pour éviter de faire tomber des objets.
• Ne prenez pas d'aliments ou récipients avec les mains mouillées dans la chambre de congélation lorsque le congélateur est en marche, en particulier les récipients en métal afin d'éviter les engelures.

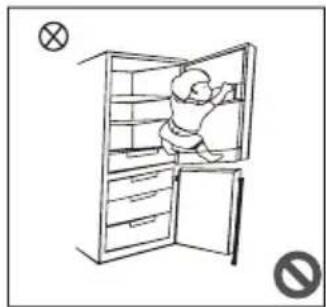

- Ne laissez aucun enfant entrer ou grimper sur le réfrigérateur autrement une suffocation ou une chute avec blessures pourrait se produire.

• Ne placez pas d'objets lourds au-dessus du réfrigérateur, car ils pourraient tomber lors de l'ouverture de la porte et provoquer des blessures.
• Débranchez l'appareil en cas de panne de courant et avant tout nettoyage. Ne branchez pas le congélateur dans les cinq minutes pour éviter d'endommager le compresseur en raison des démarrages successifs.

1.5 Avertissements relatifs à l'emplacement

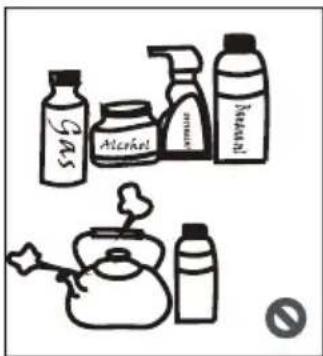

• Ne placez pas d'objets inflammables, explosifs, volatils et hautement corrosifs dans le congélateur pour éviter de l'endommager ou provoquer un incendie.
• Ne placez pas d'objets inflammables près du congélateur pour éviter tout incendie.

- Le réfrigérateur est destiné à un usage domestique, comme le stockage d'aliments ; il ne doit pas être utilisé à d'autres fins, telles que le stockage de sang, médicaments ou produits biologiques, etc.

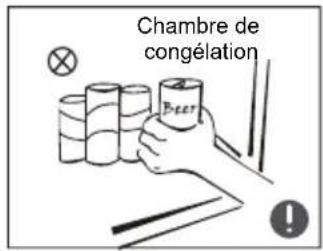

- Ne stockez pas de bière, boisson ou autre liquide contenu dans des bouteilles ou des récipients fermés dans la chambre de congélation du réfrigérateur, autrement ils peuvent se fissurer en raison du gel et causer des dommages.

1.6 Avertissements liés à l'énergie

Avertissements liés à l'énergie

1) Les appareils frigorifiques peuvent ne pas fonctionner de manière cohérente (possibilité de décongélation du contenu ou température trop élevée dans le compartiment pour aliments surgelés) lorsqu'ils sont installés pendant une longue période à une température inférieure à la plus faible de température de la plage pour laquelle il est conçu.
2) Le fait que les boissons effervescentes ne doivent pas être stockées dans des compartiments ou armoires de congélation des aliments ou dans des compartiments ou armoires à basse température, et que certains produits tels que les glaces ne doivent pas être consommés trop froids;
3) La nécessité de ne pas dépasser la durée de conservation recommandée par les fabricants de tout type de denrées alimentaires et en particulier pour les denrées surgelées commercialement dans les compartiments ou armoires de stockage des aliments surgelés du congélateur;
4) Les précautions nécessaires pour empêcher une élévation indue de la température de l'aliment congelé lors de la décongélation du réfrigérateur, telle que l'emballage de l'aliment surgelé dans plusieurs couches de papier journal.
5) Une élévation de la température des aliments surgelés pendant la décongélation manuelle, l'entretien ou le nettoyage pourrait réduire la durée de conservation.

1.7 Avertissements relatifs à la mise en rebut

Le réfrigérant et le produit moussant au cyclopentane utilisés dans le réfrigérateur sont inflammables. Ainsi, lorsque l'appareil est mis au rebut, il doit être éloigné de toute source d'incendie et être collecté par une entreprise de récupération spéciale avec une qualification correspondante plutôt qu'éliminé par incinération, afin de prévenir tout dommage surtout à l'environnement.

Lorsque le réfrigérateur est mis au rebut, démontez les portes et retirez le joint de porte et les étagères et placez-les dans un endroit approprié, de manière à éviter que les enfants n'y soient pris au piège.

Mise au rebut appropriée de l'appareil :

Ce marquage indique que ce produit ne doit pas être jeté avec les déchets ménagers. Pour éviter tout effet nocif sur l'environnement et la santé humaine d'une mise au rebut incontrôlée des déchets, il faut penser au recyclage de ce produit de manière responsable pour promouvoir la réutilisation durable des ressources matérielles. Pour retourner votre appareil usagé, utilisez les systèmes de retour et de collecte ou contactez le revendeur où le produit a été acheté. Ils peuvent reprendre ce produit pour un recyclage sans danger pour l'environnement.

2 Utilisation appropriée du réfrigérateur

2.1 Emplacement

- Avant d'utiliser le réfrigérateur, retirez tous les matériaux d'emballage, y compris les coussins inférieurs et les coussinets et bandes en mousse à l'intérieur, déchirez le film protecteur apposé sur la porte et le corps.

- Tenir à l'écart de la chaleur et éviter la lumière directe du soleil. Ne placez pas le congélateur dans des endroits humides ou aqueux pour éviter la rouille ou la réduction de l'isolation.

- Pour ne pas affecter l'isolation électrique du congélateur, ne projetez pas de l'eau dessus et ne le lavez pas, ne le placez pas dans des endroits humides où il est facile de le mouiller.

- Le réfrigérateur doit être placé dans un endroit à l'intérieur bien ventilé ; le sol doit être plat et solide (tournez les pieds à gauche ou à droite pour régler le niveau si l'appareil est instable).

- L'espace libre au-dessus du réfrigérateur doit être supérieur à 30 cm et les distances des deux côtés et de l'arrière doivent être supérieures à 10 cm pour faciliter la dissipation de la chaleur.

Précautions avant utilisation :

Avant l'installation ou le réglage des accessoires, il faut s'assurer que le réfrigérateur est débranché du courant.

Des précautions doivent être prises pour empêcher la chute de la poignée de causer des blessures.

2.2 Pieds réglables

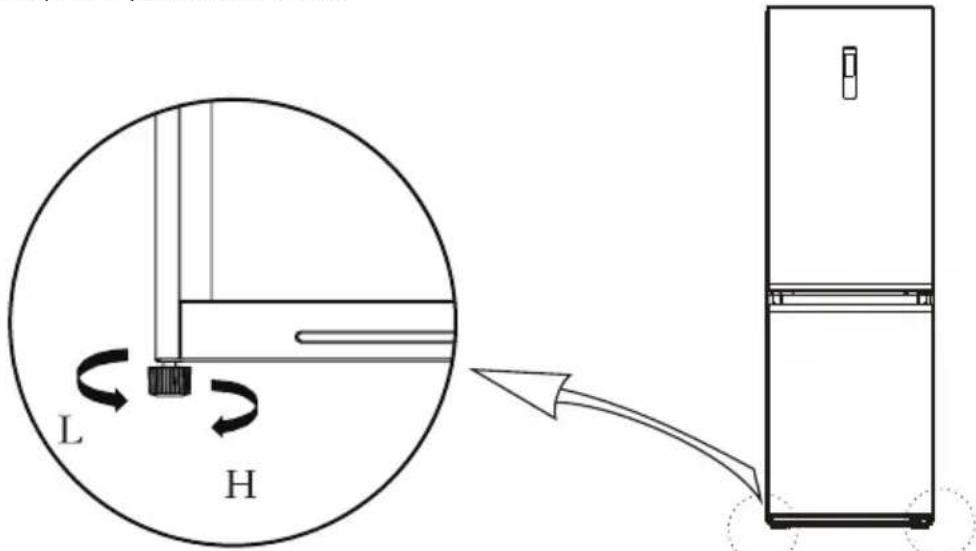

Schéma de principe des pieds de nivellement

(L'image ci-dessus est donnée uniquement à titre de référence. La configuration réelle dépendra du produit physique ou de la déclaration du distributeur)

Procédures d'ajustement :

a. Tournez les pieds dans le sens horaire pour soulever le congélateur;

b. Tournez les pieds dans le sens antihoraire pour abaisser le congélateur ;

c. Ajustez les pieds droit et gauche à un niveau horizontal en fonction des procédures ci-dessus.

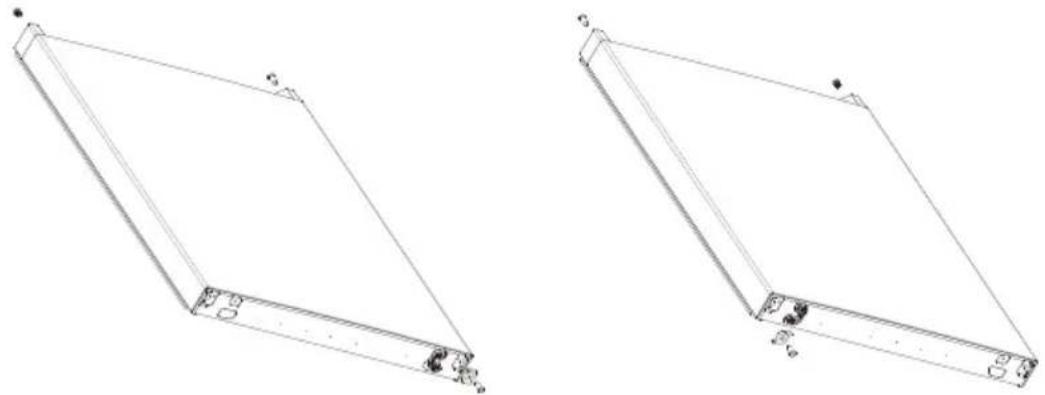

2.3 Inverser l'ouverture de la porte

Liste des outils à fournir par l'utilisateur
	Tournevis cruciforme		SpatuleTournevis à lame plate
	Douille et cliquet 5/16”	Ruban de papier-cache

1. Veuillez éteindre l'appareil avant d'effectuer cette opération. Enlevez tous les aliments des étagères de la porte.

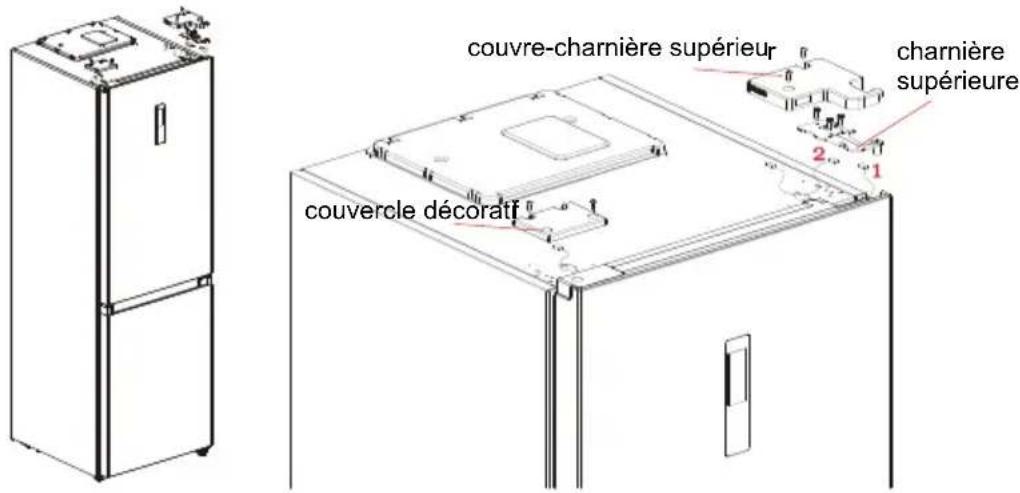

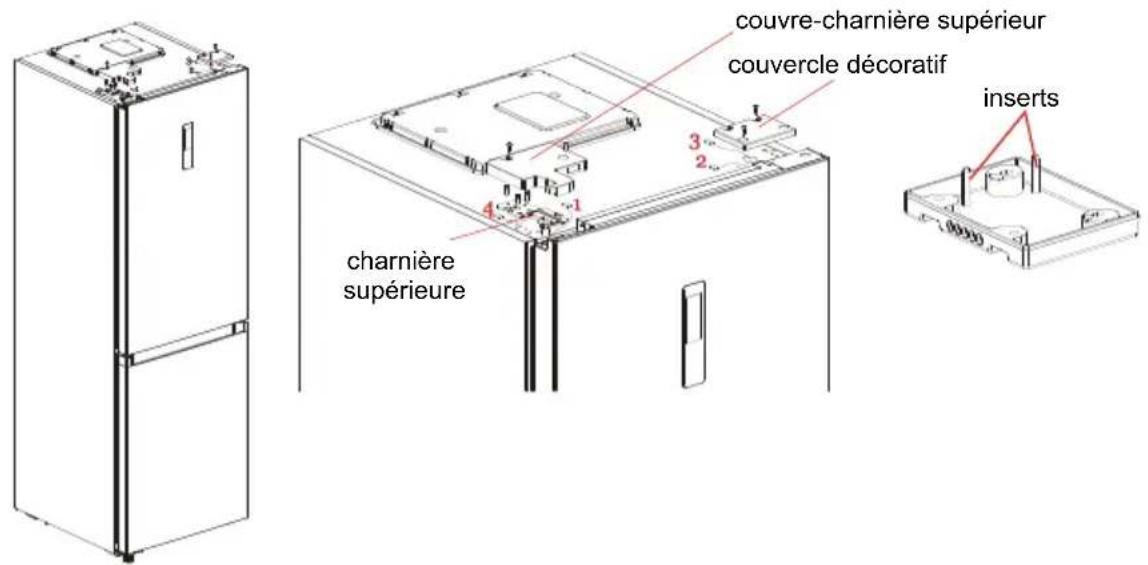

2. Retirez le couvercle décoratif du couvre-charnière supérieur gauche, du couvre-charnière supérieur droit et du couvre-charnière supérieur droit, et débranchez la ligne de signal droite (borne de ligne de signal 1, 2) en haut du corps du boîtier.

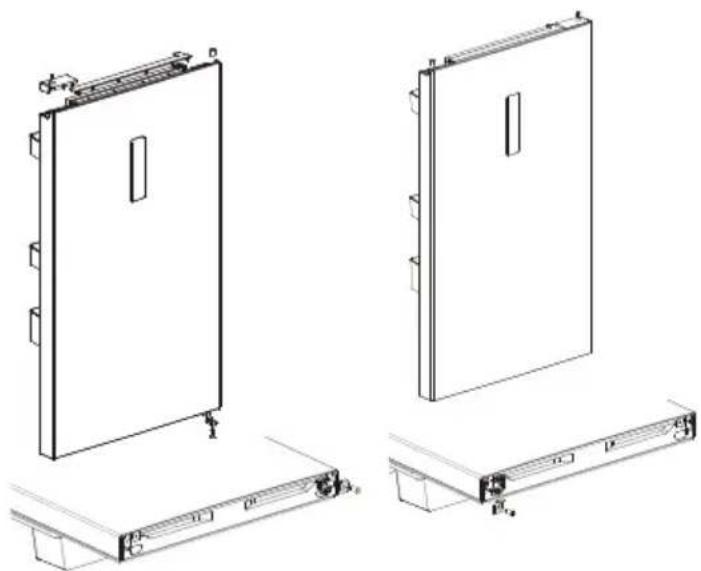

1. Retirez le corps de la porte du réfrigérateur (veillez à ne pas perdre les petites pièces telles que le manchon d'arbre et la butée de la porte) ;

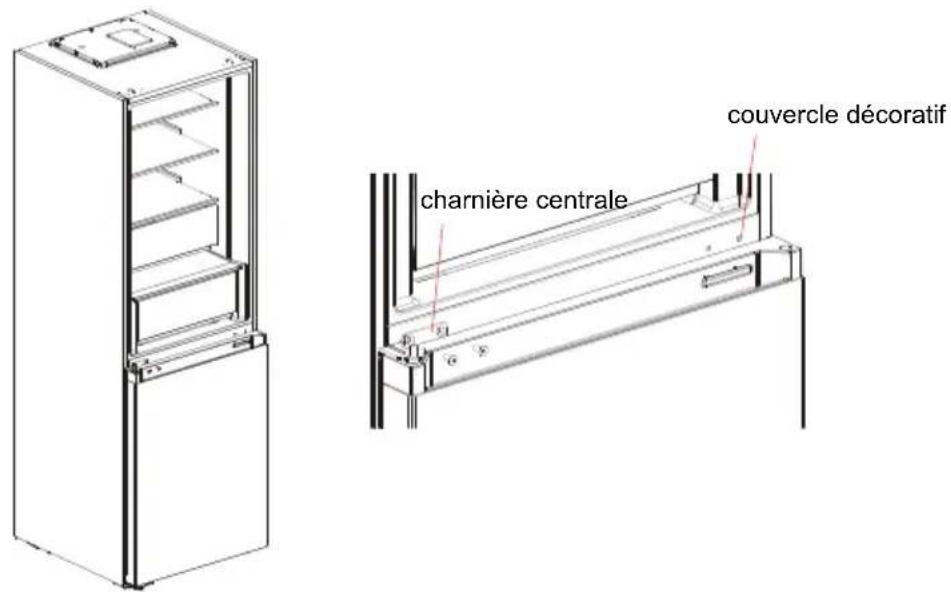

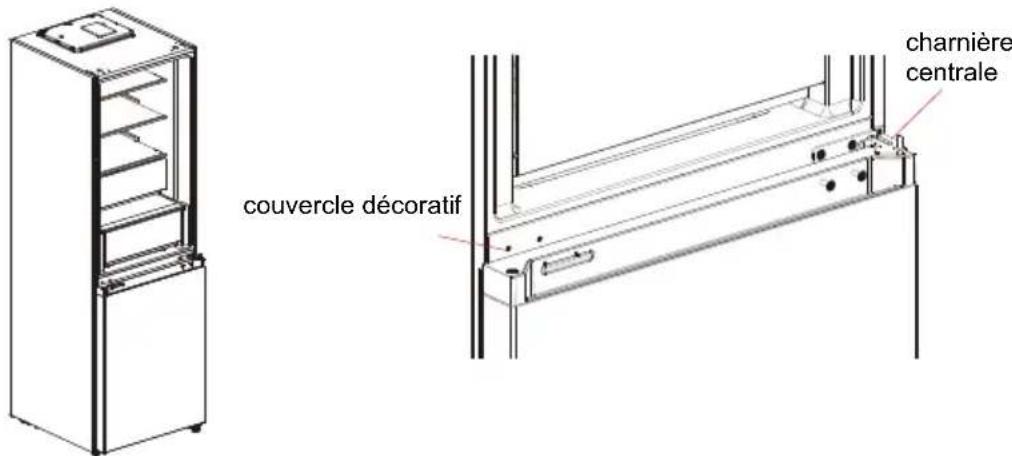

Retirez la charnière centrale et enlevez le couvercle décoratif du trou de la charnière de l'autre côté.

1. Retirez le corps de la porte du congélateur (veillez à ne pas perdre les petites pièces telles que le manchon d'arbre et la butée de la porte) ;

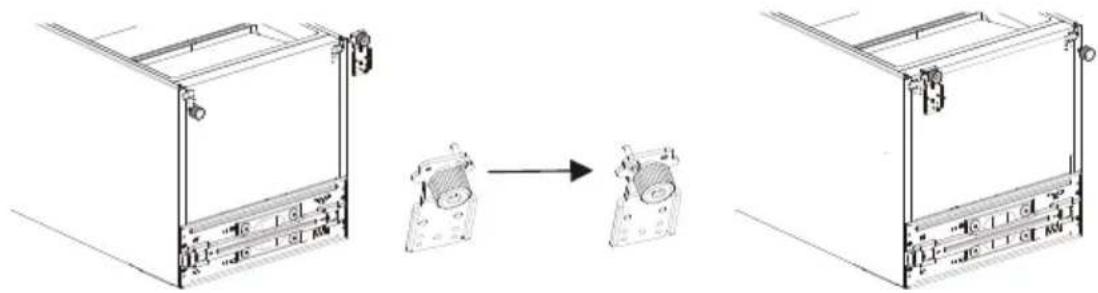

Retirez la charnière et ajustez l'angle. Retirez et installez la tige de la charnière inférieure de l'autre côté de la charnière, et installez la charnière inférieure modifiée de l'autre côté du boîtier.

1. Changez la porte du réfrigérateur :

1) Retirez la plaque de protection du couvercle d'extrémité supérieur de la porte de réfrigération et le couvercle décoratif gauche. Installez le manchon d'arbre supérieur et la ligne de signal du corps de la porte de l'autre côté et couvrez la plaque de couverture de l'extrémité supérieure. Sortez le couvercle décoratif droit du sac d'accessoires et installez-le de l'autre côté du couvercle d'extrémité supérieur.

2) Retirez le dispositif de verrouillage automatique de la porte, la butée de porte et le manchon d'arbre de la porte de réfrigération, sortez le dispositif de verrouillage automatique de la porte gauche du sac d'accessoires, installez-le sur le côté gauche du couvercle d'extrémité inférieur de la porte de réfrigération, remplacez la butée de porte et le manchon d'arbre par le côté gauche du couvercle d'extrémité inférieur de la porte de réfrigération.

1. Changez la porte du congélateur :

1) Retirez le manchon d'arbre et le capuchon du couvercle d'extrémité supérieur de la porte du congélateur et installez-les aux positions de permutation gauche et droite.

2) Retirez le dispositif de verrouillage automatique de la porte, la butée de porte et le manchon d'arbre de la porte de congélation, sortez le dispositif de verrouillage automatique de la porte gauche du sac d'accessoires, installez-le sur le côté gauche du couvercle d'extrémité inférieur de la porte de congélation, remplacez la butée de porte et le manchon d'arbre par le côté gauche du couvercle d'extrémité inférieur de la porte de congélation.

1. Installez la porte du congélateur remplacée sur la charnière inférieure, puis installez la charnière centrale et couvrez le cache décoratif du trou de la charnière.

1. Retirez le couvre-charnière supérieur gauche et la charnière supérieure gauche du sac d'accessoires. Placez le corps de la porte réfrigérée sur la charnière centrale et installez la charnière supérieure gauche. Connectez la ligne de signal 4 du haut du réfrigérateur à la ligne de signal 1 du corps de la porte et connectez la ligne de signal 2 à la ligne de signal 3. Replacez finalement le couvercle décoratif de la charnière sur le côté droit du corps du boîtier (note : lorsque vous replacez le couvercle décoratif de la charnière sur le côté droit du corps du boîtier, les deux inserts du couvercle décoratif de la charnière (comme indiqué sur la figure) doivent être coupés).

(L'image ci-dessus est donnée uniquement à titre de référence. La configuration réelle dépend du produit physique ou de la déclaration du distributeur)

2.4 Changement de l'ampoule

- Tout remplacement ou entretien des lampes LED doit être effectué par le fabricant, son agent de service ou une personne qualifiée similaire.

La source lumineuse de ce produit ne peut être remplacée que par des techniciens qualifiés.

	1. Veuillez débrancher le produit avant de la retirer.		2. Retirez la collerette avec un tournevis.
	3. Enlevez le panneau de lampe.		4. Retirez la borne de connexion.

2.5 Mise en marche

• Avant le démarrage initial, gardez le réfrigérateur immobile pendant deux heures avant de le brancher.
• Avant de mettre des aliments frais ou surgelés, le réfrigérateur doit avoir fonctionné pendant 2 à 3 heures, ou pendant plus de 4 heures en été lorsque la température ambiante est élevée.

- Prévoyez suffisamment d'espace pour une ouverture pratique des portes et des tiroirs.

2.6 Conseils pour l'économie d'énergie

• L'appareil doit être situé dans la zone la plus fraîche de la pièce, loin des appareils produisant de la chaleur ou des conduits de chauffage, et à l'abri de la lumière directe du soleil.
• Laissez les aliments chauds refroidir à température ambiante avant de les placer dans l'appareil. Une surcharge de l'appareil force le compresseur à fonctionner plus. Les aliments qui gèlent trop lentement peuvent perdre de la qualité ou s'abîmer.
• Veillez à emballer correctement les aliments et essuyer les récipients avant de les placer dans l'appareil. Cela réduit l'accumulation de givre à l'intérieur de l'appareil.
• Le bac de rangement de l'appareil ne doit pas être recouvert de papier d'aluminium, ciré ou essuie-tout. Les doublures interfèrent avec la circulation de l'air froid et le congélateur serait moins performant.
• Organisez et étiquetez les aliments pour réduire les ouvertures de porte et les recherches prolongées. Retirez autant d'objets que nécessaire à la fois et fermez la porte dès que possible.

3 Structure et fonctions

3.1 Composants essentiels

(L'image ci-dessus est donnée uniquement à titre de référence. La configuration réelle dépend du produit physique ou de la déclaration du distributeur)

Chambre frigorifique

• La chambre frigorifique convient au stockage d'une variété de fruits, légumes, boissons et autres aliments consommés à court terme, durée de stockage suggérée de 3 jours à 5 jours.
• Les aliments cuits ne doivent pas être placés dans la chambre frigorifique avant d'être à température ambiante.
• Il est recommandé de sceller les aliments avant de les mettre dans le congélateur.
• Les étagères en verre peuvent être ajustées vers le haut ou vers le bas à une distance raisonnable de stockage et une utilisation facile.

Chambre de congélation

• La faible température de la chambre de congélation peut garder les aliments frais pendant longtemps et est principalement utilisée pour stocker les aliments surgelés et faire de la glace.
• La chambre de congélation convient au stockage de viandes, poissons, boulettes de riz et autres aliments qui ne seront pas consommés à court terme.
• Les gros morceaux de viande doivent de préférence être divisés en petits morceaux pour en faciliter la manipulation. Les aliments doivent être consommés dans le délai de conservation.

La position des tiroirs, boîtes à aliments, étagères, etc. placés selon le schéma de l'image ci-dessus est la plus économique en énergie.

3.2 Fonctions

(L'image ci-dessus est donnée uniquement à titre de référence. La configuration réelle dépendra du produit physique ou de la déclaration du distributeur)

Écran

① Zone d'affichage de la température de la chambre frigorifique ② Zone d'affichage de la température de la chambre de congélation ③ Icône du refroidissement rapide ④ Icône de la congélation rapide ⑤ Icône du mode vacances ⑥ Icône du mode verrouillage

Bouton de fonctionnement

A. Bouton de réglage de la température de la chambre frigorifique B. Bouton de réglage de la température de la chambre de congélation C. Bouton vacances/verrouillage

Écran

Lorsque vous allumez le réfrigérateur pour la première fois, l'ensemble du panneau d'affichage s'illumine pendant 3 secondes. Le panneau d'affichage passe à l'affichage normal. Lors de la première utilisation du réfrigérateur, les températures par défaut des compartiments de réfrigération et de congélation sont respectivement de 5 °C et de -18 °C.

En cas d'erreur, le panneau d'affichage indique le code d'erreur (voir page suivante) ; en fonctionnement normal, le panneau d'affichage indique la température de consigne du compartiment de réfrigération, du compartiment de congélation.

En fonctionnement normal, s'il n'y a pas d'opération ou d'ouverture de porte dans les 30 secondes, le panneau d'affichage se verrouille, l'éclairage du panneau d'affichage s'éteint 30 secondes après l'affichage de l'état de verrouillage

Verrouiller/Déverrouiller

À l'état de déverrouillage, appuyez sur le bouton de verrouillage Vacation et maintenez-le enfoncé pendant 3 secondes pour passer à l'état de verrouillage, l'icône 🎨 s'allume et le buzzer retentit pour indiquer que le panneau d'affichage est verrouillé, à ce moment, l'actionnement du bouton est impossible ; À l'état de verrouillage, appuyez sur le bouton de verrouillage Vacation et maintenez-le enfoncé pendant 3 secondes pour passer à l'état de déverrouillage, l'icône 🎨 s'éteint et le buzzer retentit pour indiquer que le panneau d'affichage est déverrouillé, à ce moment, l'actionnement du bouton est possible.

Réglage de la température du compartiment de réfrigération

Cliquez sur le bouton Fridge pour modifier la température de consigne du compartiment de réfrigération. Chaque clic sur le bouton de réglage de la température du compartiment de réfrigération réduit la température de consigne de 1° C. La plage de réglage de la température du compartiment de réfrigération est de 2 à 8° C. Lorsque la température réglée est de 2° C, cliquez à nouveau sur le bouton, la température réglée du compartiment de réfrigération passe à 8° C.

Réglage de la température du compartiment de congélation

Cliquez sur le bouton Friezer pour modifier la température de consigne du compartiment de congélation. Chaque clic sur le bouton de réglage de la température du compartiment de congélation réduit la température de consigne de 1° C. La plage de réglage de la température du compartiment de congélation est de -24 à -16° C. Lorsque la température est de -24° C, cliquez à nouveau sur le bouton, la température réglée du compartiment de réfrigération passe à -16° C.

Réglage du mode

Mode de refroidissement rapide

Appuyez sur le bouton Fridge et maintenez-le enfoncé pendant 3 s pour régler le mode de refroidissement rapide, l'icône * s'allume. La température du compartiment de réfrigération affiche 2° C, elle passe en mode de refroidissement rapide.

En mode de refroidissement rapide, appuyez sur le bouton Fridge Power Coat et maintenez-le enfoncé pendant 3 secondes ou appuyez brièvement sur Fridge Power Coat, l'icône * s'éteint et le mode de refroidissement rapide se désactive. La température réglée du compartiment de réfrigération revient automatiquement à la température réglée auparavant.

Le mode de refroidissement rapide est désactivé par l'activation du mode vacances.

Le mode de refroidissement rapide est automatiquement désactivé pendant 6 H.

Mode de congélation rapide

Appuyez sur le bouton Freezer et maintenez-le enfoncé pendant 3 s pour régler le mode de congélation rapide, l'icône s'allume. La température du compartiment de congélation affiche -24° C, elle passe en mode de congélation rapide.

En mode de congélation rapide, appuyez sur le bouton et maintenez-le enfoncé pendant 3 secondes ou appuyez brièvement sur Freezer (3162), l'icône s'éteint et le mode de congélation rapide se désactive. La température réglée du compartiment de congélation revient automatiquement à la température réglée auparavant.

Le mode de congélation rapide est désactivé par l'activation du mode vacances.

Le mode de congélation rapide est automatiquement désactivé pendant 24 H.

Remarque : La fonction de congélation rapide est conçue pour maintenir la valeur nutritive des aliments dans le congélateur. Elle peut congeler les aliments dans les plus brefs délais. Si une grande quantité d'aliments est congelée en même temps, il est recommandé à l'utilisateur d'activer la fonction de congélation rapide avant d'y placer les aliments. La vitesse de congélation du compartiment de congélation est alors augmentée, ce qui permet de congeler rapidement les aliments, de verrouiller efficacement la nutrition des aliments et de faciliter le stockage.

Mode vacances

Cliquez sur le bouton Vacation pour définir le mode vacances, l'icône s'allume. L'affichage de la température du compartiment de réfrigération s'éteint, celui du compartiment de congélation affiche -18° C. En mode vacances, cliquez à nouveau sur le bouton Vacation, l'icône s'éteint et le mode vacances se désactive. La température réglée des compartiments de réfrigération et de congélation revient automatiquement à la température réglée avant le mode vacances.

Lorsque vous réglez l'appareil sur les modes de refroidissement rapide et de congélation rapide, le mode Vacances se désactive.

Réglage recommandé : chambre de réfrigération 4°C, chambre congélation - 18°C.

Avertissement d'ouverture et de l'alarme

Lorsque vous ouvrez la porte du réfrigérateur, la musique d'ouverture de la porte est diffusée. Si la porte n'est pas fermée dans les deux minutes, l'avertisseur sonore retentit jusqu'à ce que la porte soit fermée. Appuyez sur n'importe quel bouton pour arrêter l'avertisseur sonore.

Indication de panne

Les avertissements suivants, qui apparaissent à l'écran, indiquent les défauts correspondants du réfrigérateur. Bien que le réfrigérateur puisse encore avoir une fonction de conservation du froid avec les défauts suivants, l'utilisateur doit contacter un spécialiste de la maintenance pour l'entretien, afin de garantir un fonctionnement optimal de l'appareil.

Code d'erreur	Description du défaut
E1	Défaut du capteur de température du compartiment de réfrigération
E2	Défaut du capteur de température du compartiment de congélation
E3	Défaillance de la sonde de température de la zone viande et poisson
E5	Erreur du circuit de détection du capteur de dégivrage par congélation
E6	Erreur de communication
E7	Erreur du capteur de température ambiante

4 Maintenance et nettoyage de l'appareil

4.1 Nettoyage général

- La poussière derrière le congélateur et au sol doit être nettoyée en temps opportun pour améliorer l'effet de refroidissement et l'économie d'énergie.

- Vérifiez régulièrement le joint du congélateur armoire pour s'assurer qu'il n'y a pas de débris. Nettoyez le joint de la porte avec un chiffon doux imbibé d'eau savonneuse ou de détergent dilué.

- L'intérieur du congélateur doit être nettoyé régulièrement pour éviter toute odeur.

- Il faut éteindre l'appareil avant de nettoyer l'intérieur, retirer tous les aliments, boissons, étagères, tiroirs, etc.

- Utilisez un chiffon doux ou une éponge pour nettoyer l'intérieur du congélateur avec une solution de deux cuillères à soupe de bicarbonate de soude et un litre d'eau tiède. Rincez ensuite à l'eau puis essuyez. Après le nettoyage, ouvrez la porte et laissez sécher à l'air libre avant de brancher l'appareil.

- Pour les zones difficiles à nettoyer dans le congélateur (telles que les espaces étroits, les trous et les coins), il est recommandé de les essuyer régulièrement avec un chiffon doux, une brosse douce, etc. et si nécessaire, combiné avec certains outils auxiliaires (tels que bout de bois mince) pour éviter toute accumulation de contaminants ou de bactéries dans ces zones.

- N'utilisez pas de savon, détergent, poudre à récurer, nettoyant en vaporisateur, etc., car ils peuvent laisser des odeurs à l'intérieur du congélateur ou des aliments contaminés.

- Nettoyez les bouteilles, étagères et tiroirs avec un chiffon doux imbibé d'eau savonneuse ou de détergent dilué. Séchez avec un chiffon doux ou laissez sécher naturellement.

- Nettoyez la surface extérieure du congélateur avec un chiffon doux imbibé d'eau savonneuse ou de détergent, puis l'essuyer.

- N'utilisez pas de brosses dures, de billes de nettoyage en acier, de brosses métalliques, d'abrasifs (tels que dentifrice), de solvants organiques (tels qu'alcool, acétone, huile de banane, etc.), de l'eau bouillante, des produits acides ou alcalins, qui peuvent endommager la surface et l'intérieur du congélateur. L'eau bouillante et les solvants organiques tels que le benzène peuvent déformer ou endommager les pièces en plastique.

- Ne rincez pas directement avec de l'eau ou d'autres liquides pendant le nettoyage pour éviter les courts-circuits ou affecter l'isolation électrique après immersion.

Il faut débrancher le congélateur avant la décongélation et le nettoyage.

4.2 Nettoyage de la clayette en verre

- Retirez le tiroir de la clayette en verre ;

- Soulevez la partie avant de la clayette en verre (environ 60°), puis tirez-la ;

- Retirez la clayette en verre et nettoyez-la au besoin ;

- L'opération inverse est pour l'installation de la clayette en verre.

- Le réfrigérateur est fabriqué selon le principe de refroidissement par air et dispose donc d'une fonction de dégivrage automatique. Le givre formé en raison du changement de saison ou de température peut également être éliminé manuellement en débranchant l'appareil ou en l'essuyant avec une serviette sèche.

4.4 Hors service

- Panne de courant : En cas de panne de courant, même en été, les aliments à l'intérieur de l'appareil peuvent être conservés plusieurs heures ; pendant la panne de courant, les heures d'ouverture de la porte doivent être réduites et aucun aliment frais ne doit plus être mis dans l'appareil.

- Longue période de non utilisation : L'appareil doit être débranché et nettoyé ; laissez es portes ouvertes pour éviter les odeurs.

- Déplacement : Avant de déplacer le réfrigérateur, mettez tous les objets à l'envers, fixez les cloisons en verre, le bac à légumes, les tiroirs de la chambre de congélation, etc. avec du ruban adhésif, et serrez les pieds de nivellement ; fermez les portes et les fixer avec du ruban adhésif. Pendant le déplacement, l'appareil ne doit pas être posé à l'envers ou horizontalement ni être soumis à des vibrations ; l'inclinaison pendant le mouvement ne doit pas dépasser 45°.

Une fois mis en marche, l'appareil doit fonctionner en continu. En règle générale, le fonctionnement de l'appareil ne doit pas être interrompu ; autrement sa durée de vie peut être réduite.

5 Dépannage

Vous pouvez essayer de résoudre vous-même les problèmes simples suivants. Si vous n'y arrivez pas, contactez le service après-vente.

Échec de l'opération	Vérifiez si l'appareil est branché au secteur ou si la fiche est bien en contact. Vérifiez si la tension est trop basse. Vérifiez s'il y a une panne de courant ou des circuits partiels se sont déclenchés.
Odeur	Les aliments susceptibles d'émettre des odeurs doivent être bien enveloppés. Vérifiez s'il y a des aliments pourris. Nettoyez l'intérieur du réfrigérateur.
Compresseur fonctionnant pendant une longue période	Un fonctionnement prolongé du réfrigérateur est normal en été lorsque la température ambiante est élevée. Il n'est pas recommandé d'avoir trop d'aliments dans l'appareil en même temps. Les aliments doivent refroidir avant d'être mis dans l'appareil. Les portes sont ouvertes trop fréquemment.
La lumière ne s'allume pas	Vérifiez si le réfrigérateur est branché à l'alimentation électrique et si la lumière est endommagée.
Les portes ne peuvent pas être correctement fermées	La porte est coincée par des aliments. Le réfrigérateur est incliné.
Bruit fort	Vérifiez si le sol est bien horizontal et si le réfrigérateur est placé de manière stable. Vérifiez si les accessoires sont placés aux bons endroits.
Le joint de la porte n'est pas étanche	Éliminez tout corps étranger sur le joint de la porte. Chauffez le joint de la porte, puis le refroidir pour le restaurer (ou soufflez dessus avec un séchoir électrique ou utilisez une serviette chaude).
Débordement du bac à eau	Il y a trop d'aliments dans la chambre ou les aliments stockés contiennent trop d'eau, cela entraîne une forte décongélation. Les portes ne sont pas fermées correctement, cela entraîne une décongélation due à l'entrée d'air et une augmentation d'eau.
Enceinte chaude	Dissipation thermique du condenseur intégré via l'enceinte, ce qui est normal. Lorsque l'enceinte devient chaude en raison de la température ambiante élevée et du stockage de trop d'aliments, prévoyez une bonne ventilation pour faciliter la dissipation de la chaleur.
Condensation de surface	La condensation sur la surface extérieure et les joints de porte du réfrigérateur est normale lorsque l'humidité ambiante est trop élevée. Il suffit d'essuyer la condensation avec une serviette propre.
Bruit anormal	Buzz : Le compresseur peut produire des bourdonnements qui sont forts en particulier au démarrage ou à l'arrêt. C'est normal. Craquements : Le fluide frigorigène qui circule à l'intérieur de l'appareil peut produire des craquements, ce qui est normal.

Tableau 1 Classes climatiques

Classe Symbole		Plage de température ambiante °C
Tempéré étendu SN +10 à +32
Tempéré N +16 à +32
Subtropical ST +16 à +38
Tropical T +16 à +43

Tempéré étendu: « Ce réfrigérateur est destiné à être utilisé à des températures ambiantes comprises entre 10°C et 32°C »;

Tempéré: « Ce réfrigérateur est destiné à être utilisé à des températures ambiantes comprises entre 16°C et 32°C »;

Subtropical: « Ce réfrigérateur est destiné à être utilisé à des températures ambiantes comprises entre 16°C et 38°C »;

Tropical: « Ce réfrigérateur est destiné à être utilisé à des températures ambiantes comprises entre 16°C et 43°C »;

Spécial pour les nouvelles normes européennes :

Les pièces commandées dans le tableau suivant peuvent être acquises à partir du canal :

Pièce commandée	Fourni par	Temps minimum requis pour la fourniture
Thermostat	Personnel professionnel de maintenance	Au moins 7 ans après le lancement du dernier modèle sur le marché
Capteurs de température	Personnel professionnel de maintenance	Au moins 7 ans après le lancement du dernier modèle sur le marché
Cartes de circuit imprimé	Personnel professionnel de maintenance	Au moins 7 ans après le lancement du dernier modèle sur le marché
Sources de lumière	Personnel professionnel de maintenance	Au moins 7 ans après le lancement du dernier modèle sur le marché
Poignées de porte	Réparateurs professionnels et utilisateurs finaux	Au moins 7 ans après le lancement du dernier modèle sur le marché
Charnières de porte	Réparateurs professionnels et utilisateurs finaux	Au moins 7 ans après le lancement du dernier modèle sur le marché
Tiroirs	Réparateurs professionnels et utilisateurs finaux	Au moins 7 ans après le lancement du dernier modèle sur le marché
PaniersJoint d'étanchéité de la porte	Réparateurs professionnels et utilisateurs finauxRéparateurs professionnels et utilisateurs finaux	Au moins 7 ans après le lancement du dernier modèle sur le marchéAu moins 10 ans après le lancement du dernier modèle sur le marché

- Le délai le plus court pour fournir des pièces de rechange après-vente est de 15 jours ouvrables.

Les informations du modèle dans la base de données des produits, ainsi que l'identificateur du modèle, peuvent être obtenues au moyen d'un lien web scanned à l'aide d'un code QR sur l'étiquette d'efficacité énergétique du produit.

Cher client,

1. Pour retourner ou remplacer le produit, il faut d'abord contacter le magasin où vous l'avez acheté. (N'oubliez pas de joindre la facture d'achat)
2. Si votre produit tombe en panne et doit être réparé, il faut contacter le service après-vente.

Ψυγειοκαταψύκτης
