BEDIENUNGSANLEITUNG MDRB521MGB02 MIDEA

Kühl-/Gefrierkombination

Warnung:

Bevor Sie dieses Produkt verwenden, lesen Sie bitte dieses Handbuch sorgfältig durch und bewahren Sie es zum späteren Nachschlagen auf. Das Design und die technischen Daten können ohne vorherige Ankündigung geändert werden, um das Produkt zu verbessern. Wenden Sie sich an Ihren Händler oder den Hersteller, um Einzelheiten zu erfahren.

DE

Bedienungsanleitung

1. Sicherheitshinweise

1.1 Warnung....1-2
1.2 Bedeutung der Sicherheitswarnsymbole....3
1.3 Elektrizitätsbezogene Hinweise 3
1.4 Hinweise für die Verwendung 4
1.5 Hinweise für die Befüllung 4-5
1.6 Hinweise für den Betrieb 5
1.7 Hinweise für die Entsorgung 5

2. Bestimmungsmäßiger Gebrauch der Kühl-/Gefrierkmbination

2.1 Aufstellort 6
2.2 Nivellierfüße 7
2.3 Türanschlagwechsel rechts-links 7-10
2.4 Auswechseln der Beleuchtung....10
2.5 Inbetriebnahme 10
2.6 Energiespartipps....10

3. Aufbau und Funktionen

3.1 Hauptkomponenten....11
3.2 Funktionen 12-13

4. Wartung und Pflege der Kühl-/Gefrierkombination

4.1 Allgemeine Reinigung 14
4.2 Reinigung der Fachböden aus Glas 14
4.3 Abtauen 14
4.4 Außer Betrieb 14

5. Fehlerbehebung....15

1. Sicherheitshinweise

1.1 Warnung

Warnung: Brandgefahr / brennbare Materialien

Dieses Gerät ist für den häuslichen Gebrauch in Privathaushalten sowie ähnlichen Einrichtungen bestimmt, z.B. in Landhäusern, für Gäste in Hotels, Motels und anderen Wohnumgebungen wie Personalküchen in Geschäften und Büros.

Wenn das Netzkabel beschädigt ist, muss es durch den Hersteller, seinem Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

Lagern Sie keine explosiven Stoffe und keine Produkte mit brennbaren Treibgasen wie z.B. Spraydosen in in diesem Gerät.

Bevor Wartungs- oder Reinigungsarbeiten muss das Gerät vom Netz getrennt werden.

WARNUNG: Achten sie darauf, dass die Belüftungsöffnungen im Gehäuse und im Inneren des Gerätes sauber und nicht verdeckt sind.

WARNUNG: Verwenden Sie keine mechanischen Werkzeuge oder andere Mittel um den Abtauvorgang zu beschleunigen. Beachten Sie die Angaben des Herstellers.

WARNUNG: Brandgefahr / brennbare Materialien.

WARNUNG: Beschädigen Sei nicht den Kältemittelkreislauf.

WARNUNG: Bitte entsorgen Sie das Gerät nach den lokalen Vorschriften für brennbare Treibgase und

Kältemittel.

WARNUNG: Stellen Sie beim Aufstellen des Geräts sicher, dass das Netzkabel nicht eingeklemmt oder beschädigt ist.

WARNUNG: Verwenden Sie keine Verlängerungskabel oder ungeerdete (zweiadrige) Steckdosenadapter.

WARNUNG: Gefahr der Einklemmung von Kindern. Bevor Sie Ihren alten Kühl- und Gefrierkombination entsorgen: - Entfernen Sie die Türen.

- Lassen Sie die Fachböden an Ort und Stelle, damit die Kinder nicht so leicht hinein klettern können.

Vor der Installation von Zubehör muss das Gerät von der Stromquelle getrennt werden.

Kältemittel und Cyclopentan-Schaumstoffe, die für dieses Gerät verwendet werden, sind entflammbar. Wenn das Kühlgerät verschrottet wird, muss es von Brandquellen ferngehalten werden. Die Entsorgung muss durch spezielle Entsorgungsunternehmen mit entsprechender Qualifikation erfolgen, um Umweltschäden oder andere Schäden zu vermeiden.

Für die EU-Norm: Dieses Gerät kann von Kindern ab 8 Jahren und von Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung betrieben werden, wenn eine angemessene Aufsicht vorhanden ist oder eine ausführliche Anleitung zur Benutzung des Geräts erteilt wurde, damit es in einer sicheren Weise betrieben werden kann. Niemals Kinder mit dem Gerät spielen lassen.

Die Reinigung und Wartung dürfen nicht von Kindern ohne Aufsicht durchgeführt werden.

Für die IEC-Norm: Dieses Gerät darf nicht von Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung betrieben werden, es sei denn, sie werden von einer für Ihre Sicherheit verantwortliche Person beaufsichtigt oder instruiert.

Kleine Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Um eine Kontamination von Lebensmitteln zu vermeiden, beachten Sie bitte die folgenden Anweisungen:

• Ein längeres Öffnen der Tür kann zu einem deutlichen Temperaturanstieg im Inneren des Gerätes führen.
• Reinigen Sie regelmäßig die Oberflächen, die mit Lebensmitteln in Berührung kommen können.
• Reinigen Sie den Wassertank, wenn dieser 48 Stunden lang nicht benutzt wurde; spülen Sie die Wasserleitung durch, wenn 5 Tage lang kein Wasser entnommen wurde. (Hinweis 1).
• Lagern Sie rohe Lebensmittel wie Fleisch und Fisch nur in geeigneten Behältern. Bitte achten Sie darauf, dass diese Nahrungsmittel nicht in Berührung mit anderen Produkten kommen.
• Zwei-Sterne ^*** Tiefkühlfächer eignen sich für die Lagerung von vorgefrorenen Lebensmitteln, die Lagerung oder Herstellung von Eis und die Herstellung von Eiswürfeln. (Hinweis 2).
• Ein- *, Zwei- ** und Dreisterne *** Fächer sind nicht für das Einfrieren von frischen Lebensmitteln geeignet. (Hinweis 3).
• Wenn das Kühlgerät über einen längeren Zeitraum nicht genutzt wird, sollte es ausgeschaltet, aufgetaut und gereinigt werden. Lassen Sie die Tür offen, um Schimmelbildung im Gerät zu vermeiden.

Hinweis 1, 2, 3: Bitte überprüfen Sie, ob es entsprechend Ihrem Produktfachtyp anwendbar ist.

FÜR ein freistehendes Gerät: Dieses Kühlgerät ist nicht als Einbaugerät vorgesehen.

Die Notwendigkeit, dass bei Türen oder Deckeln, die mit Schlössern und Schlüsseln ausgestattet sind, die Schlüssel außerhalb der Reichweite von Kindern und nicht in der Nähe des Kühlgeräts aufbewahrt werden müssen, um zu verhindern, dass Kinder darin eingeschlossen werden.

JEGLICHER Austausch oder Wartung der LED-Lampen soll durch den Hersteller, seinen Servicevertreter oder eine ähnlich qualifizierte Person durchgeführt werden.

Dieses Produkt enthält eine Lichtquelle der Energieeffizienzklasse (G)

1.2 Bedeutung der Sicherheitswarnsymbole

	Dies ist ein Verbotszeichen.Jede Nichteinhaltung einer mitdiesem Symbol gekennzeichneten Anweisungen kann zuSchäden am Produkt führen oder die persönliche SicherheitVerbotszeichen des Benutzers gefährden.
Verbotszeichen
	Dies ist ein Warnzeichen. Es ist erforderlich, die mit diesem Symbolgekennzeichneten Anweisungen strikt einzuhalten. Anderenfalls bestehtdie Gefahr von Beschädigungen oder Verletzungen.
Warnzeichen
	Dies ist ein Hinweiszeichen.Die mit diesem Symbol gekennzeichneten Anweisungen bedürfen derbesonderen Aufmerksamkeit. Unzureichende Vorsicht kann zu leichtenoder mäßigen Verletzungen oder Schäden am Produkt führen.
Hinweiszeichen

Dieses Handbuch enthält viele wichtige Sicherheitsinformationen, die von den Benutzern zu beachten sind.

1.3 Elektrizitätsbezogene Hinweise

• Ziehen Sie nicht am Anschlusskabel, wenn Sie das Gerät ausstecken. Bitte fassen Sie den Stecker und ziehen Sie ihn direkt aus der Steckdose.

• Um einen sicheren Betrieb zu gewährleisten, darf das Netzkabel nicht benutzt werden, wenn es beschädigt oder verschlissen ist.

• Bitte verwenden Sie eine speziell für das Gerät bestimmte Steckdose, die nicht mit anderen Geräten geteilt wird. Der Netzstecker muss sicher mit der Steckdose verbunden sein, sonst kann ein Brand verursacht werden.

• Bitte stellen Sie sicher, dass der Erdungskontakt der Steckdose mit einer zuverlässigen Erdungsleitung versehen ist.

- Sollte brennbares Gas austreten, drehen Sie das Ventil der leckenden Leitung zu und öffnen Sie Türen und Fenster. Stecken Sie den Kühl- und Gefrierkombination oder andere Geräte nicht aus, da der Funke eine Explosion verursachen könnte.

- Verwenden Sie keine elektrischen Geräte auf dem Gerät, es sei denn, es handelt sich um einen vom Hersteller empfohlenen Typ.

1.4 Hinweise für die Verwendung

- Zerlegen Sie das Gerät nicht willkürlich, bauen Sie es nicht um und beschädigen Sie den Kühlkreislauf nicht. Die Wartung des Geräts muss von einem Fachmann durchgeführt werden.

- Ein beschädigtes Netzkabel muss durch den Hersteller oder autorisiertes Fachpersonal ersetzt werden, um Gefahren zu vermeiden.

- Die Spaltmaße zwischen den Kühlschranktüren und zwischen Kühlschranktür und Gehäuse sind klein. Halten Sie Ihre Hände von diesen Bereichen fern, damit keine Finger eingeklemmt werden. Schließen Sie die Kühlschranktüren sanft, damit keine Artikel herunterfallen.

- Entnehmen Sie Gefriergut oder Behälter nicht mit nassen Händen aus dem Gefrierabteil, insbesondere Metallbehälter, um Erfrierungen zu vermeiden.

- Lassen Sie keine Kinder in das Gerät hineinsteigen oder auf ihn hinaufklettern. Es besteht Erstickungsgefahr und es drohen Sturzverletzungen.

- Stellen Sie keine schweren Gegenstände auf das Gerät. Sie können beim Zufallen oder Öffnen der Kühlschranktür herunterfallen und Verletzungen verursachen.

- Ziehen Sie den Netzstecker bei Stromausfall oder Reinigung des Geräts. Bitte warten Sie mindestens 5 Minuten, bis Sie es wieder einstecken, um Beschädigungen des Kompressors durch aufeinanderfolgende Anläufe zu vermeiden.

1.5 Hinweise für die Befüllung

- Lagern Sie keine Produkte in der Kühl- und Gefrierkombination, die brennbar, explosiv, flüchtig oder hochkorrosiv sind, um Schäden am Gerät sowie Feuer zu vermeiden.

- Stellen Sie auch keine entzündlichen Produkte in die Nähe des Gerätes, um Brände zu vermeiden.

- Diese Kühl- und Gefrierkombination ist für die Lagerung von Lebensmitteln im Hausgebrauch bestimmt. Das Gerät darf nicht für andere Zwecke verwenden werden, wie z.B. die Lagerung von Blut, Medikamenten oder biologischen Produkten etc.

Gefrierkammer Beev !

- Lagern Sie kein Bier, Getränke oder andere Flüssigkeiten in Flaschen oder fest verschlossenen Behältern im Tiefkühlabteil. Die Flaschen, Dosen etc. könner beim Einfrieren bersten und Schäden verursachen.

1.6 Hinweise für den Betrieb

1) Das Gerät darf nicht über einen längeren Zeitraum hindurch unterhalb der unteren
Einsatztemperaturgrenze betrieben werden, für die das Gerät ausgelegt ist (Gefahr, dass die Temperatur im Tiefkühlabteil zu stark ansteigt und das Gefriergut auftaut).
2) Lagern Sie keine kohlensäurehaltigen Getränke im Tiefkühlabteil oder in den Kühlschrankfächern für Niedertemperatur.
3) Achten Sie bei allen Nahrungsmitteln auf die von den Lebensmittelherstellern empfohlene maximale Lagerzeit, insbesondere bei der handelsüblichen Tiefkühlkost im Tiefkühlabteil.
4) Treffen Sie die notwendigen Vorkehrungen beim Abtauen des Kühl- und Gefriergeräts, um einen unzulässigen Anstieg der Temperatur der Tiefkühlkost zu verhindern, wie etwa durch Einwickeln der Tiefkühlkost in mehrere Schichten Zeitungspapier.
5) Ein zu starkes Ansteigen der Temperatur des Gefrierguts beim manuellen Abtauen oder bei Wartungs- oder Reinigungsarbeiten verkürzt die maximale Lagerzeit der Ware.
6) Die Notwendigkeit, dass für Türen oder Klappen mit Schlössern und Schlüsseln die Schlüssel außerhalb der Reichweite von Kindern und nicht in der Nähe des Kühlgerätes aufbewahrt werden, damit Kinder nicht darin eingesperrt werden.

1.7 Hinweise für die Entsorgung

Kältemittel und Cyclopentan-Schaumstoffe, die in der Kühl- und Gefrierkombination verwendet werden, sind entflammbar. Die Entsorgung muss durch ein spezielles Entsorgungsunternehmen mit entsprechender Qualifikation erfolgen, um eine Schädigung der Umwelt oder sonstige Schäden zu vermeiden.

Wenn das Kühl- und Gefriergerät verschrottet wird, entfernen Sie die Türen und Türdichtungen. Stellen Sie die Türen und Regale an einen geeigneten Ort, um ein Einklemmen von Kindern zu verhindern.

Korrekte Entsorgung des Geräts:

Dieses Zeichen zeigt an, dass dieses Produkt in der gesamten EU nicht über den normalen Hausmüll entsorgt werden darf. Um mögliche Schäden an der Umwelt oder der menschlichen Gesundheit durch eine unkontrollierte Entsorgung zu vermeiden, lassen Sie das Gerät verantwortungsvoll recyclen und fördern Sie dadurch die nachhaltige Wiederverwendung der Materialien. Bitte nutzen Sie die lokalen Rücknahme- und Sammelsysteme oder kontaktieren Sie den Händler, bei dem Sie das Produkt gekauft haben. Sie kümmern sich um ein umweltfreundliches Recycling des Produkts.

2 Bestimmungsmäßiger Gebrauch der Kühl-/Gefrierkombination

2.1 Aufstellort

- Entfernen Sie vor der ersten Verwendung Sie sämtliches Verpackungsmaterial einschließlich Kantenschutz, Schaumstoffelemente und Klebebänder im Inneren des Kühlgeräts; ziehen Sie die Schutzfolie von den Türen und dem Kühlschrankgehäuse ab.

- Vor Hitze und direkter Sonneneinstrahlung schützen. Stellen Sie das Gerät nicht an feuchten Orten auf, um Rostbildung zu verhindern oder die Isolierwirkung zu verringern.

- Besprühen oder waschen Sie das Gerät nicht; stellen Sie ihn nicht an feuchte Orte, die leicht mit Wasser bespritzt werden können, um die elektrische Isolierung des Kühlschranks nicht zu beeinträchtigen.

- Der Kühl- und Gefrierschrank sollte in einem gut belüfteten Innenraum aufgestellt werden. Der Boden muss eben und stabil sein (justieren Sie die Nivellierfüße, um Unebenheiten auszugleichen).

- Der freie Raum über dem Gerät sollte mehr als 30 cm betragen. Der Abstand der Rückseite zur Wand sollte zumindest 10 cm sein, um die korrekte Wärmeabfuhr zu gewährleisten.

Vorsichtsmaßnahmen vor der Installation:

Vor der Montage oder Justierung des Zubehörs ist darauf zu achten, dass der Kühlschrank vom Stromnetz getrennt ist.

Vorsichtsmaßnahmen sollen ein Abfallen des Handgriffs verhindern und so Verletzungen vermeiden.

2.2 Nivellierfüße

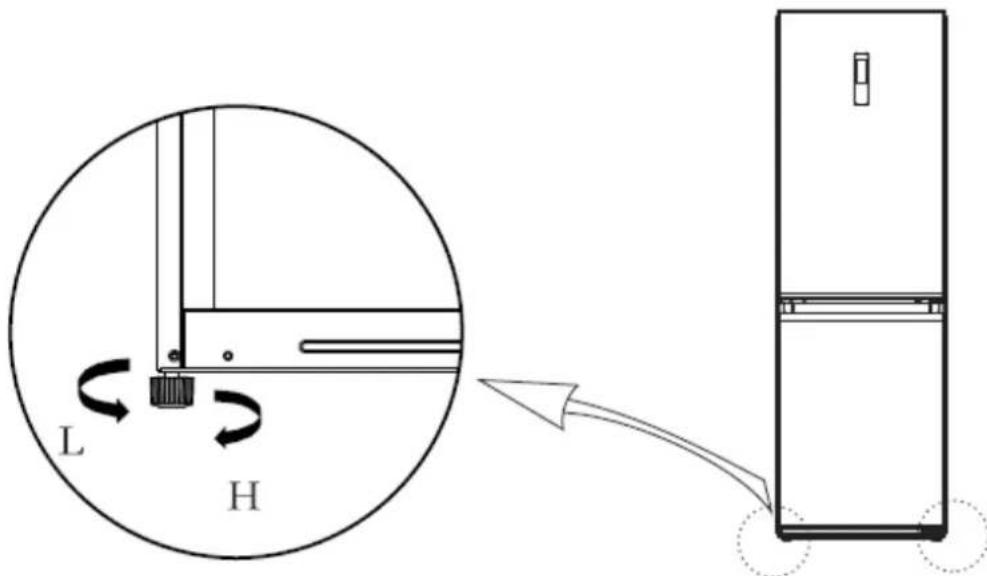

Schematische Darstellung zum Einstellen der Nivellierfüße

L H

(Das Bild oben dient als Referenz. Die tatsächliche Konfiguration hängt von dem physischen Produkt oder den Anweisungen des Händlers ab.)

Einstellvorgang:

a. Drehen Sie die Stellfüße im Uhrzeigersinn, um den Kühlschrank anzuheben.
b. Drehen Sie die Stellfüße gegen den Uhrzeigersinn, um den Kühlschrank abzusenken.
c. Passen Sie den rechten und linken Stellfuß entsprechend an, um eine horizontale Nivellierung zu erreichen.

2.3 Türanschlagwechsel rechts-links

Liste der benötigten Werkzeuge
	Kreuzschlitz-schraubendreher		Spachtel schlanker Schraubendreher
	5/16” Steckschlüssel und Ratsche

1) Bitte schalten Sie das Gerät aus, bevor Sie diesen Vorgang durchführen. Entfernen Sie alle Lebensmittel aus den Türregalen.

1. Demontieren Sie die Abdeckung des oberen Scharniers, die Schrauben und das obere Scharnier und entfernen die Lochabdeckung von der anderen Seite, ziehen Sie den Stiftverbinder rechts oben am Kühlschrank heraus (①,③Stiftverbinder).

Scharnierabdeckung Oberes Scharnier Loch Abdeckung 2 1

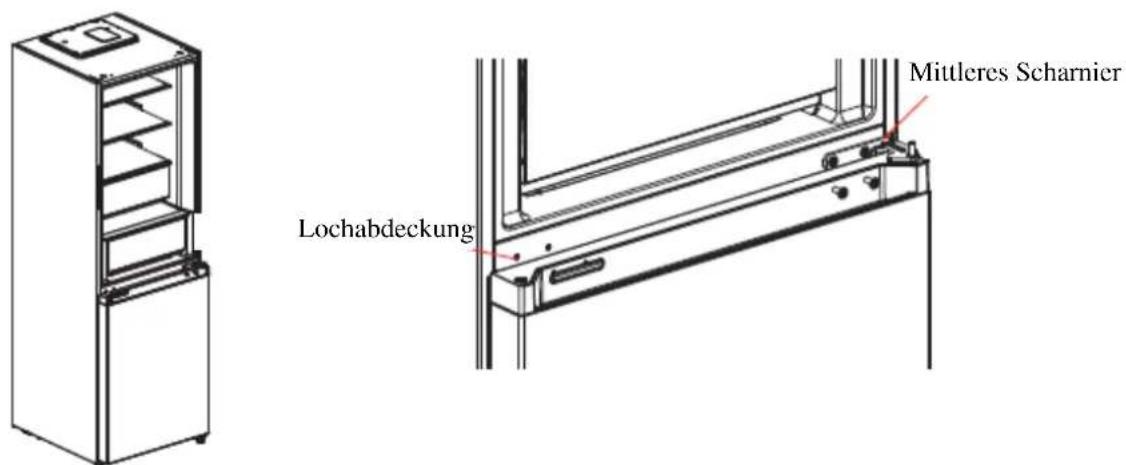

1. Nehmen Sie die Tür das Kühlschrankfachs sowie das mittlere Scharnier und die Lochabdeckung ab.

Lochabdeckung Mittleres Scharnier

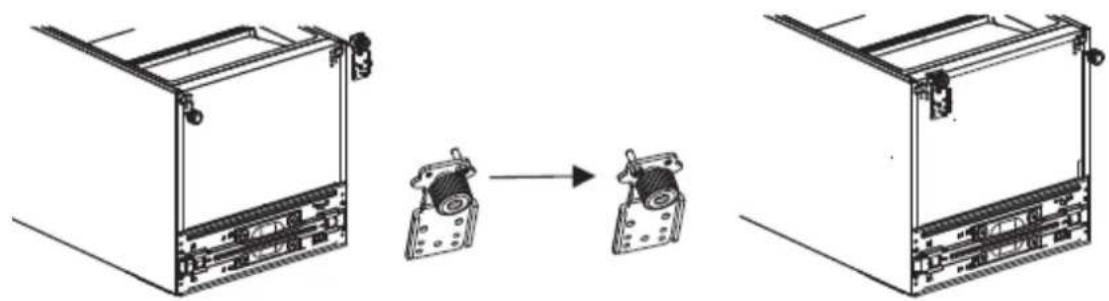

1. Nehmen Sie die Tür des Gefrierschrankfachs ab und demontieren Sie das untere Scharnier und die Lochabdeckungen. Setzen Sie den Schaft des unteren Scharniers an der anderen Seite ein und montieren das untere Scharnier an der anderen Seite des Bodens.

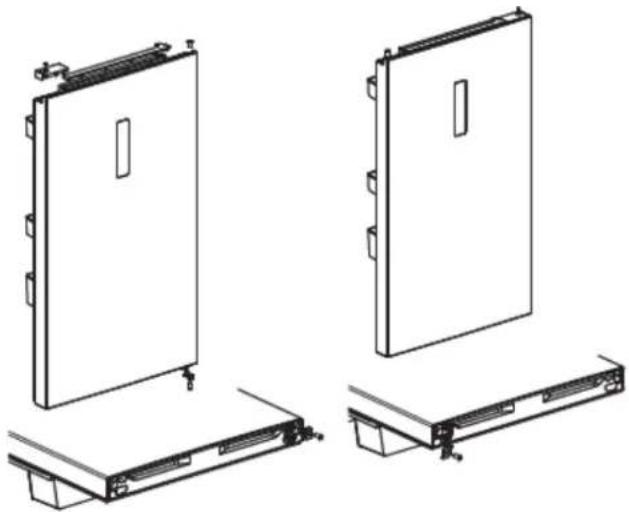

1. Türanschlagwechsel der Kühlschranktür:

1) Entfernen Sie die die obere Abdeckung der Kühltür und die linke Zierabdeckung. Montieren Sie die obere Scharnierhülse und die Signalleitung des Türkörpers auf der anderen Seite und montieren Sie die obere Abdeckung der Tür wieder. Nehmen Sie die rechte Dekorabdeckung aus der Zubehörtasche und montieren Sie sie auf der anderen Seite der oberen Endabdeckung.

2) Entfernen Sie die selbstverriegelnde Tür, den Türanschlag und die Wellenschutzhülse der Kühltür, nehmen Sie die selbstverriegelnde linke Tür aus dem Zubehörbeutel heraus, montieren Sie sie auf der linken Seite der unteren Endabdeckung der Kühltür, ändern Sie den Türanschlag und die Wellenschutzhülse auf der linken Seite der unteren Endabdeckung der Kühltür.

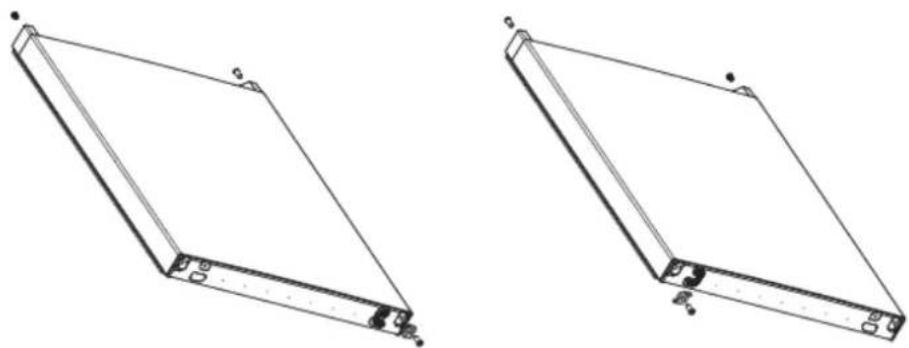

1. Türanschlagwechsel der Gefriertür:

1) Entfernen Sie die Wellenschutzhülse und die Kappe der oberen Endabdeckung der Gefriertür und montieren Sie sie an der linken und rechten Wechselposition.

2) Entfernen Sie die Türverriegelung, den Türanschlag und die Wellenschutzhülse der Gefriertür, nehmen Sie die linke Türverriegelung aus dem Zubehörbeutel heraus, installieren Sie sie auf der linken Seite der unteren Endabdeckung der Gefriertür, wechseln Sie den Türanschlag und die Wellenschutzhülse auf der linken Seite der unteren Endabdeckung der Gefriertür.

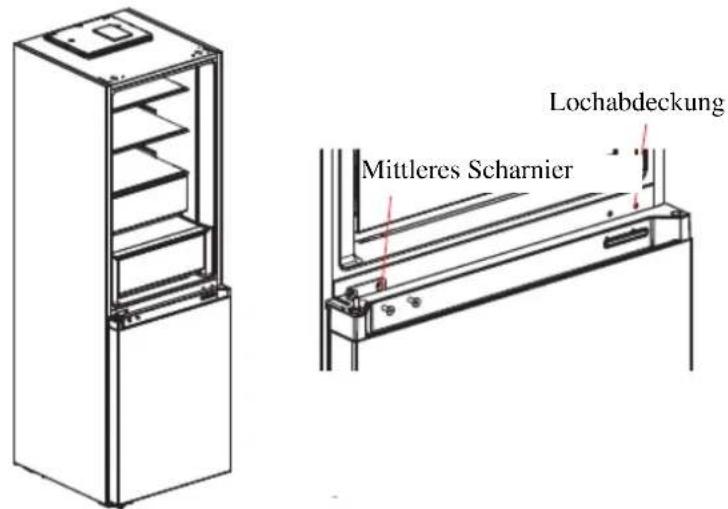

1. Montieren Sie die ausgetauschte Gefriertür auf das untere Scharnier. Montieren Sie dann das mittlere Scharnier sowie die Lochabdeckungen.

Lochabdeckung Mittleres Scharnier

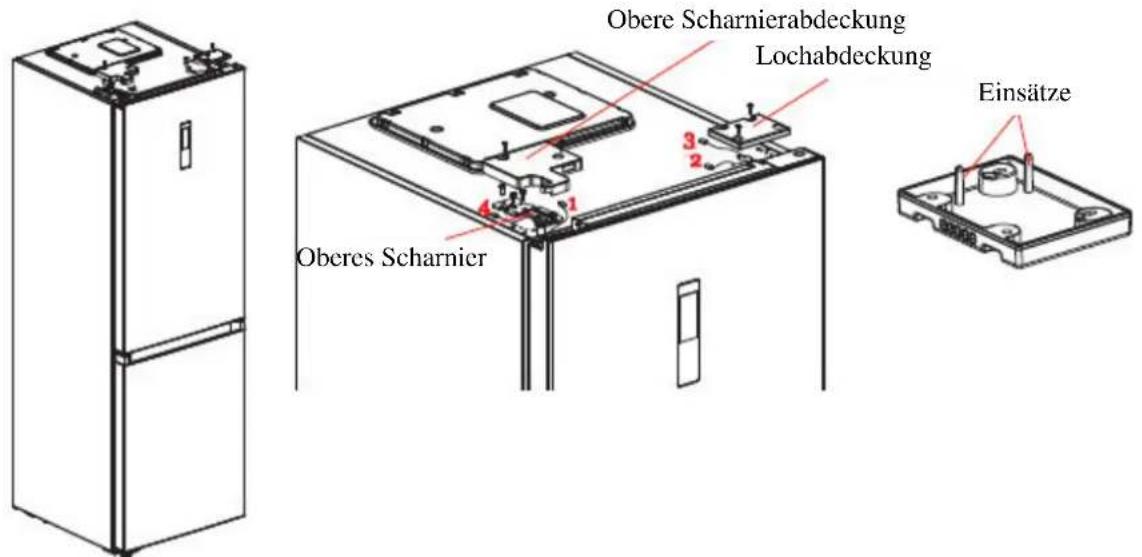

1. Nehmen Sie das linke obere Scharnier und die Abdeckung für das linke obere Scharnier aus der Zubehörpackung heraus.

Setzen Sie die Kühlabteiltür auf das mittlere Scharnier, montieren das obere Scharnier, verbinden den Signalleitungsanschluss 4 mit der Signalleitungsanschluss 1, verbinden Signalleitungsanschluss 2 mit Signalleitungsanschluss 3. Montieren die Abdeckung des oberen Scharniers und die Lochabdeckung.

Obere Scharnierabdeckung Lochabdeckung Oberes Scharnier Einsätze

(Das Bild oben dient als Referenz. Die tatsächliche Konfiguration hängt von dem physischen Produkt oder den Anweisungen des Händlers ab.)

2.4 Auswechseln der Beleuchtung

Jeder Austausch oder jede Wartung der LED-Lampen ist vom Hersteller, seinem Kundendienst oder einer ähnlichen qualifizierten Person vorzunehmen.

2.5 Inbetriebnahme

- Vor der Inbetriebnahme, lassen Sie den Kühl- und Gefrierschrank zwei Stunden lang in Ruhe stehen, bevor Sie ihn an die Stromversorgung anschließen.

- Vor dem Einlegen von frischen oder gefrorenen Lebensmitteln muss der Kühlschrank bereits 2-3 Stunden in Betrieb sein, im Sommer, wenn die Umgebungstemperatur hoch ist, auch 4 Stunden oder länger.

- Lassen Sie genügend Platz für ein richtiges Öffnen der Türen und Schubladen.

2.6 Energiespartipps

- Das Gerät sollte im kühlsten Bereich des Raums aufgestellt werden, fern von Geräten oder Rohrleitungen, die Wärme erzeugen, und ohne direkte Sonneneinstrahlung.

- Lassen Sie heiße Lebensmittel auf Raumtemperatur abkühlen, bevor Sie diese ins Gerät geben. Geben Sie nicht zu große Mengen auf einmal in den Kühlschrank, dadurch muss der Kompressor länger laufen. Lebensmittel, die zu langsam einfrieren, können an Qualität verlieren oder verderben.

- Achten Sie darauf, die Lebensmittel ordnungsgemäß zu verpacken, und wischen Sie die Behälter trocken, bevor Sie sie in das Gerät stellen. Dies verringert die Eisbildung im Gerät.

- Die Schubladen und Fächer nicht mit Aluminiumfolie, Wachspapier oder Papierhandtüchern auskleiden. Dies unterbindet die Luftzirkulation und das Gerät arbeitet weniger effizient.

- Organisieren und beschriften Sie die Lebensmittel, um die Anzahl der Türöffnungen und ausgedehntes Suchen zu reduzieren. Entnehmen Sie alle benötigten Nahrungsmittel auf einmal, und schließen Sie die Tür so schnell wie möglich.

3 Aufbau und Funktionen

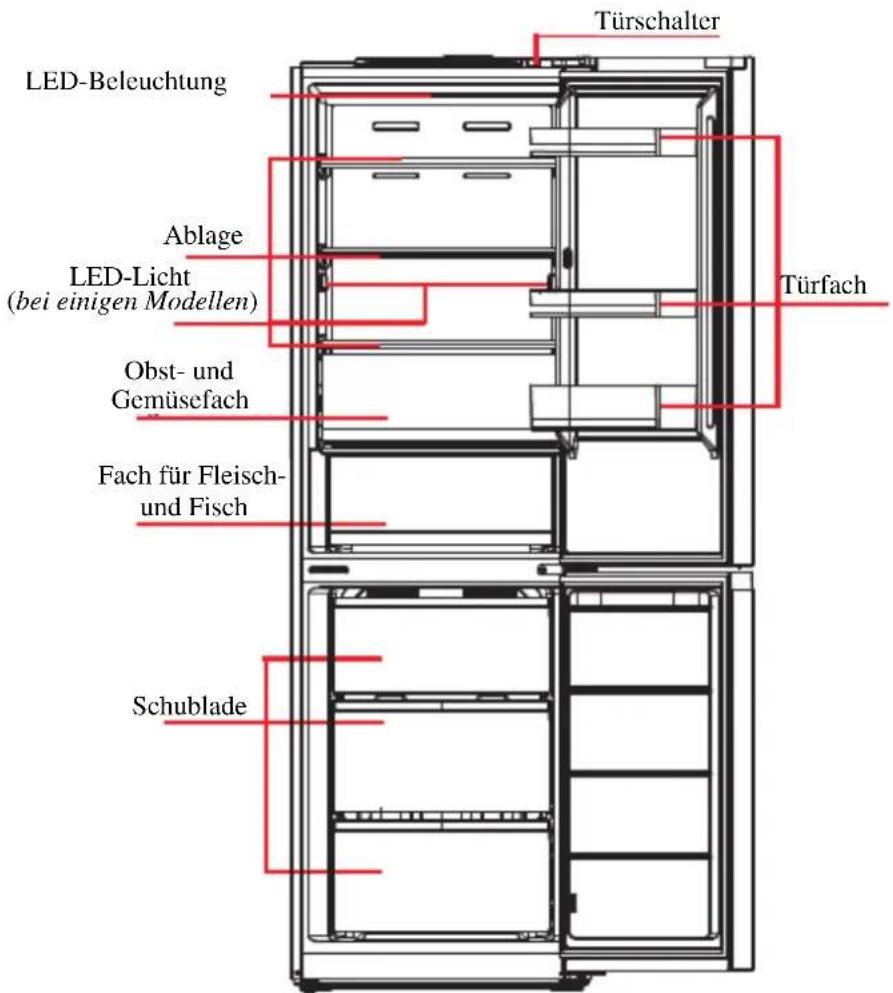

3.1 Schlüsselkomponenten

Türschalter LED-Beleuchtung Ablage LED-Licht (bei einigen Modellen) Türfach Obst- und Gemüsefach Fach für Fleisch- und Fisch Schublade

(Das Bild oben dient nur als Referenz. Die tatsächliche Konfiguration hängt von dem physischen Produkt oder den Anweisungen des Händlers ab.)

Kühlschrankabteil

• Das Kühlschrankabteil dient zum Lagern von Obst, Gemüse, Getränken und anderen Lebensmitteln, die für den kurzfristigen Gebrauch bestimmt sind.
• Heiße Speisen sollten nicht in das Kühlschrankabteil gegeben werden, bevor sie nicht auf Raumtemperatur abgekühlt sind.
• Es wird empfohlen, die Lebensmittel luftdicht zu versiegeln, bevor sie in den Kühlschrank gegeben werden.
  • Die Fachböden aus Glas können je nach Bedarf in der Höhe angepasst werden.

Gefrierschrankabteil

• Das Gefrierschrankabteil dient zum Einfrieren von Lebensmittel für längere Zeit, zum Eis machen und zum Aufbewahren von Tiefkühlwaren.
• Das Gefrierschrankabteil eignet sich zur Lagerung von Fleisch, Fisch, Gemüse und Fertiggerichten, die nicht sofort konsumiert werden sollen.
• Fleischstücke sollten vorzugsweise vor dem Einfrieren gebrauchsgerecht zerkleinert werden. Bitte achten Sie darauf, dass die Nahrungsmittel innerhalb der empfohlenen Haltbarkeitsfrist konsumiert werden.

3.2 Funktionen

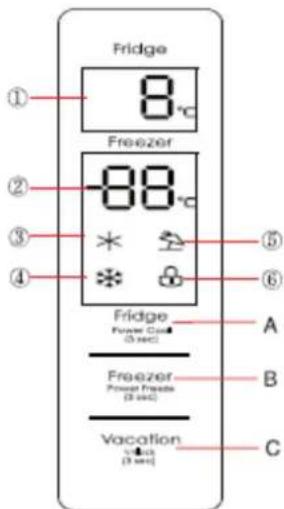

Fridge 8°C Freezer 88°C Fridge Power Cond (3 sec) Freezer Power Preset (3 sec) Vacation (3 sec) A B C

(Die Abbildung dient als Referenz. Die tatsächliche Konfiguration hängt vom physischen Produkt oder der Aussage des Händlers ab.)

Anzeige:

① . Temperaturanzeige im Kühlschrankabteil ②. Anzeigebereich der Gefrierraumtemperatur
② . Symbol Schnellkühlen ④. Symbol Schnellgefrieren ⑤. Urlaubsmodus ⑥. Sperr-Symbol/Kindersicherung

Bedienungstasten

A. Temperatureinstelltaste für das Kühlabteil B. Temperatureinstelltaste für das Gefrierabteil C. Urlaubs-/Sperrtaste

Anzeige

Wenn Sie das Gerät zum ersten Mal einschalten, leuchtet das Display 3 Sekunden lang. Anschließend wechselt das Anzeigefeld in die Normalanzeige. Beim ersten Gebrauch des Kühlschranks betragen die voreingestellten Solltemperaturen des Kühlabteils und des Gefrierabteils jeweils 5 °C/-18 °C.

Wenn der Fehler auftritt, zeigt das Anzeigefeld den Fehlercode (siehe nächste Seite) an; während des Normalbetriebs zeigt das Anzeigefeld die eingestellte Temperatur des Kühl- und Gefrierabteils.

Das Display wird gesperrt, wenn im Normalbetrieb innerhalb von 30 Sekunden keine Bedienung oder Türöffnung erfolgt. Die Beleuchtung des Displays erlischt im Sperrzustand nach 30 Sekunden.

Sperren/Entsperren

Vacation

Im entsperrten Zustand drücken Sie die Sperrtaste 3 Sekunden lang, um in den Sperrzustand zu gelangen, das Symbol leuchtet auf, d.h. das Display ist gesperrt, ab diesem Zeitpunkt kann die Tastenbedienung nicht mehr ausgeführt werden.

Vacation

Im gesperrten Zustand drücken Sie die Sperrtaste 3 Sekunden lang zum Entsperren, das Symbol erlischt, d.h. das Display ist entsperrt. Ab diesem Zeitpunkt kann die Tastenbedienung durchgeführt werden.

Temperatureinstellung der Kühlschrankabteil

Fridge

Klicken Sie auf die Taste ^Power Cool (3 sec), um die eingestellte Temperatur der Kühlkammer zu ändern, jeder Klick auf die Taste zur Temperatureinstellung der Kühlkammer, die eingestellte Temperatur wird um 1 °C reduziert. Der Temperatureinstellbereich der Kühlkammer beträgt 2\~8 °C. Wenn die eingestellte Temperatur 2 °C beträgt.

Temperatureinstellung des Gefrierabteils

Freezer

Power Freeze

(3 sec)

Drücken Sie die Taste ^(3 sec) , um die eingestellte Temperatur des Gefrierabteils zu ändern. Jeder Druck auf die Taste zur Temperatureinstellung verringert die eingestellte Temperatur um 1 °C reduziert. Der Temperatureinstellbereich des Gefrierabteils beträgt -24\~ -16 °C. Wenn die eingestellte Temperatur -24°C ist, bewirkt der nächste Tastendruck die Änderung der eingestellten Temperatur des Gefrierabteils auf -16 °C.

Betriebseinstellung

Modus Schnellkühlen

Fridge

Drücken Sie die Taste ^Power Cool (3 sec) 3 Sekunden lang, um den Schnellkühlmodus einzustellen, das Symbol * leuchtet auf. Die Kühlraumtemperatur zeigt 2 °C beim Start des Schnellkühlmodus.

Fridge

Fridge

Halten Sie die Taste im Schnellkühlmodus 3 Sekunden lang gedrückt oder drücken Sie kurz, das Symbol * erlischt und der Schnellkühlmodus endet. Die eingestellte Temperatur der Kühlkammer wird automatisch auf die vor dem Schnellkühlmodus eingestellte Temperatur zurückgesetzt. Das Aktivieren des Urlaubsbetriebs beendet den Schnellkühlmodus.

Modus Schnellgefrieren

Drücken Sie die Taste ^Freezer Power Freeze (3 sec) 3 Sekunden lang, um den Schnellgefrier Modus einzustellen, das Symbol leuchtet auf. Die Temperatur des Gefrierabteils zeigt -24 °C an beim Wechsel in den Schnellgefriermodus.

Freezer

Freezer

Halten Sie die Taste im Schnellgefriermodus 3 Sekunden lang gedrückt oder drücken Sie kurz, das Symbol ✉ erlischt und der Schnellgefriermodus endet. Die eingestellte Temperatur des Gefrierabteils wird automatisch auf die vor dem Schnellgefriermodus eingestellte Temperatur zurückgesetzt. Das Aktivieren des Urlaubsbetriebs beendet den Schnellgefriermodus.

Urlaubsmodus

Vacation

Klicken Sie auf die Taste ^[3 Soor] , um den Urlaubsmodus zu aktivieren. Das Symbol leuchtet auf. Die Temperaturanzeige des Kühlabteils erlischt, die Temperatur des Gefrierabteils zeigt -18 °C an. Drücken Sie im

Vacation

Unlock (3 sec)

Urlaubsmodus erneut auf die Taste ^[3 sec] , das Symbol ### erlischt. Das Gerät befindet sich ab sofort nicht mehr im Urlaubsmodus. Die eingestellte Temperatur der Kühl- und Gefrierkammer wird vor dem Urlaubsmodus automatisch auf die vor dem Urlaubsmodus eingestellte Temperatur zurückgesetzt.

Das Einstellen des Schnellkühl- oder Schnellgefriermodus beendet den Urlaubsbetrieb.

Warnsignale bei offener Tür und Alarmsteuerung

Wenn die Kühlschranktür geöffnet wird, ertönt zum Zeichen der offenen Tür eine Melodie. Wenn die Tür innerhalb von zwei Minuten nicht geschlossen wird, ertönt der Alarm-Summer einmal pro Sekunde, bis die Tür geschlossen ist. Drücken Sie eine beliebige Taste, um den Alarm-Summer zu stoppen.

Fehleranzeige

Die folgenden Warnhinweise auf dem Display weisen auf entsprechende Störungen des Gerätes hin. Auch wenn die Kühlfunktion des Kühl- und Gefrierschranks mit den folgenden Fehleranzeigen immer noch gegeben sein kann, sollte der Nutzer den Wartungsdienst kontaktieren, um den optimalen Betrieb des Geräts sicherzustellen.

Fehlercode	Fehlerbeschreibung
E1	Fehler des Temperatursensors im Kühlabteil
E2	Fehler des Temperatursensors im Gefrierabteil
E3	Fehler des Temperatursensors in der Fleisch- und Fischzone
E5	Fehler im Erfassungskreis des Abtausensors
E6	Kommunikationsfehler
E7	Fehler des Raumtemperatursensors

4. Wartung und Pflege der Kühl-/Gefrierkombination

4.1 Allgemeine Reinigung

- Staub hinter dem Kühlschrank und auf dem Boden sollte rechtzeitig entfernt werden, um die Kühlwirkung und Energieeffizienz zu optimieren.

- Überprüfen Sie die Türdichtung regelmäßig, um sicherzustellen, dass keine Rückstände vorhanden sind. Reinigen Sie die Türdichtung mit einem weichen Tuch, das mit Seifenwasser oder verdünntem Reinigungsmittel befeuchtet ist.

Das Innere des Kühlschranks sollte regelmäßig gereinigt werden, um Geruchsbildung zu vermeiden.

- Bitte schalten Sie das Gerät vor der Innenreinigung aus, entfernen Sie alle Lebensmittel sowie Getränke, Regale, Schubladen usw.

- Verwenden Sie ein weiches Tuch oder einen weichen Schwamm, um das Innere des Gerätes zu reinigen. Lassen Sie die Türen noch einige Zeit offen, bevor Sie das Gerät wieder einschalten.

- Verwenden Sie keine Seife, Reinigungsmittel, Scheuermilch, Sprühreiniger etc., da diese Gerüche im Inneren des Gerätes verursachen und Lebensmittel verunreinigen können.

- Wischen Sie die Außenfläche des Kühlschranks mit einem weichen Tuch ab, das mit Seifenwasser, Reinigungsmittel o.Ä. befeuchtet ist, und wischen Sie diese anschließend trocken.

- Verwenden Sie keine harten Bürsten, saubere Stahlkugeln, Drahtbürsten, Schleifmittel (z.B. Zahnpasta), organische Lösungsmittel (z.B. Alkohol, Aceton, Essigsäure etc.), kochendes Wasser, Säuren oder starke Reinigungsmittel, die die Oberfläche und den Innenraum beschädigen können. Siedendes Wasser und organische Lösungsmittel wie Benzol können Kunststoffteile verformen oder beschädigen.

- Nicht mit Wasser oder anderen Flüssigkeiten spülen, um Kurzschlüsse sowie Beeinträchtigungen der elektrischen Isolierung zu vermeiden.

(⚠ Zum Abtauen und Reinigen ziehen Sie das Gerät aus der Steckdose.)

4.2 Reinigung der Fachböden aus Glas

● Entfernen Sie die Schubladen;

- Heben Sie die Vorderseite des Glasbodens an (ca. 60°) und ziehen Sie sie diesen heraus

● Entfernen Sie den Glasboden und reinigen Sie ihn nach Bedarf;

- In umgekehrter Reihenfolge setzen Sie den Glasboden wieder ein.

- Das Kühl- und Gefriergerät basiert auf dem Luftkühlprinzip und verfügt somit über eine automatische Abtaufunktion. Das Eis, das sich aufgrund von Saison- oder Temperaturwechsel gebildet hat, kann jederzeit auch manuell abgetaut werden, indem das Gerät durch Ausstecken vom Stromnetz getrennt wird.

4.4 Außer Betrieb

- Stromausfall: Im Falle eines Stromausfalls, können die Lebensmittel auch im Sommer für mehrere Stunden im Gerät verbleiben und kühl gehalten werden. Während des Stromausfalls sollte man die Anzahl der Türöffnung möglichst reduzieren, und es dürfen keine frischen Lebensmittel in das Gerät gegeben werden.

- Längere Nichtbenutzung: Das Gerät ist auszustecken und zu reinigen. Anschließend sollten die Türen einen Spalt offenbleiben, um Geruchsbildung zu vermeiden.

- Umstellen des Geräts: Bevor der Kühlschrank bewegt wird, entfernen Sie das gesamte Kühl- und Gefriergut, fixieren Sie alle Fachböden, Gemüsefächer, Schubladen etc. mit Klebeband, schrauben Sie die Nivellierfüße ganz ein, schließen Sie die Türen und sichern Sie sie mit Klebeband. Während der Beförderung sollte das Gerät nicht horizontal hingelegt oder starken Vibrationen ausgesetzt werden. Der Neigungswinkel während des Transports sollte 45° nicht überschreiten.

(▲ Nach der Inbetriebnahme sollte das Gerät möglichst im Dauerbetrieb laufen. Der Betrieb sollte grundsätzlich nicht allzu häufig unterbrochen werden, sonst könnte die Lebensdauer beeinträchtigt werden.)

5. Fehlerbehebung

Sie können versuchen, die folgenden einfachen Probleme selbst zu lösen. Sollte eine Störung nicht behoben werden können, wenden Sie sich an den Kundendienst.

Betriebsstörung	Überprüfen Sie, ob das Gerät an die Stromversorgung angeschlossen ist oder ob der Stecker in der Steckdose richtig kontaktiert.Überprüfen Sie die Netzspannung.Überprüfen Sie, ob ein Stromausfall vorliegt oder die Sicherung gefallen ist.
Gerüche	Geruchsintensive Lebensmittel müssen sorgfältig verpackt werden.Überprüfen Sie, ob irgendein Lebensmittel verdorben ist.Reinigen Sie das Geräteinnere.
Dauerlauf des Kompressors	Ein häufiger und langer Betrieb des Kompressors ist im Sommer bei hoher Außentemperatur normal.Es ist nicht zu empfehlen, in kurzer Zeit zu viele Lebensmittel in das Gerät zu geben. Speisen sollten abkühlen, bevor sie in das Gerät gegeben werdenWurden die Türen zu häufig geöffnet?
Die Kühlschrankbeleuchtung funktioniert nicht	Überprüfen Sie, ob der Kühlschrank an die Stromversorgung angeschlossen ist und ob die Beleuchtung beschädigt ist.
Türen schließen nicht richtig	Die Tür wird durch die Waren im Kühlschrank behindert. Es sind zu viele Lebensmittel im Kühlschrank. Der Kühlschrank steht schief.
Laute Geräusche	Überprüfen Sie, ob der Boden eben ist und der Kühlschrank stabil aufgestellt ist.Überprüfen Sie, ob das Zubehör korrekt eingesetzt ist.
Die Türdichtung ist nicht dicht	Entfernen Sie eventuelle Fremdkörper von der Türdichtung.Erwärmen Sie die Türdichtung und lassen Sie die wieder abkühlen (verwenden Sie einen Föhn oder heiße Tücher zum Erwärmen).
Wasserwanne läuft über	Es befinden sich zu viele Lebensmittel im Gerät oder die eingelagerten Lebensmittel enthalten zu viel Wasser, was zu einem häufigen Abtauen führt.Die Türen sind nicht richtig geschlossen, dadurch kommt es zu einem Luftaustausch und starker Wasserbildung beim Abtauen.
Heißes Gehäuse	Die Wärmeableitung des eingebauten Kondensators über das Gehäuse ist normal.Eine hohe Kühlleistung durch hohe Umgebungstemperaturen oder die Lagerung von zu vielen Lebensmitteln lässt die Temperatur ansteigen. Sorgen Sie dafür, dass die Belüftungsöffnungen am Gerät frei sind, um die Wärmeabfuhr zu erleichtern.
Kondensation an der Oberfläche	Kondensation am Gehäuse und den Türdichtungen ist normal, wenn die Luftfeuchtigkeit zu hoch ist. Wischen Sie das Kondensat einfach mit einem sauberen Tuch ab.
Abnormale Geräusche	Brummen: Der Kompressor erzeugt ein Brummen während des Betriebs, das beim Starten und Stoppen des Kompressors besonders laut ist. Das ist normal.Knackgeräusche: Der Fluss des Kältemittels verursacht gelegentlich Knack- oder Knarrgeräusche, das ist normal.

Ersatzteile in der der folgenden Tabelle können hier bezogen werden:

Midea Europe GmbH

Ludwig-Erhard-Straße 14

65760 Eschborn

Tel.: [phone]

Ersatzteil	Durchführung durch	Verfügbarkeitszeitraum
Thermostat	autorisierteReparaturbetriebe	Mindestens 7 Jahre, nachdem das letzte Modell auf dem Markt gebracht wurde
Temperatursensoren	autorisierteReparaturbetriebe	Mindestens 7 Jahre, nachdem das letzte Modell auf dem Markt gebracht wurde
Leiterplatten	autorisierteReparaturbetriebe	Mindestens 7 Jahre, nachdem das letzte Modell auf dem Markt gebracht wurde
Lichtquellen	autorisierteReparaturbetriebe	Mindestens 7 Jahre, nachdem das letzte Modell auf dem Markt gebracht wurde
Türgriffe	autorisierteReparaturbetriebe und Endverbraucher (Eigentümer)	Mindestens 7 Jahre, nachdem das letzte Modell auf dem Markt gebracht wurde
Türscharniere	autorisierteReparaturbetriebe und Endverbraucher (Eigentümer)	Mindestens 7 Jahre, nachdem das letzte Modell auf dem Markt gebracht wurde
Tabletts & Ablagen	autorisierteReparaturbetriebe und Endverbraucher (Eigentümer)	Mindestens 7 Jahre, nachdem das letzte Modell auf dem Markt gebracht wurde
Körbe	autorisierteReparaturbetriebe und Endverbraucher (Eigentümer)	Mindestens 7 Jahre, nachdem das letzte Modell auf dem Markt gebracht wurde
Türdichtungen	autorisierteReparaturbetriebe undEndverbraucher(Eigentümer)	Mindestens 10 Jahre, nachdem dasletzte Modell auf dem Marktgebracht wurde

Bitte scannen Sie den QR-Code auf dem Energieeffizienzetikett, um das Servicehandbuch zu erhalten.

Klimaklassen

Klasse	Symbol	Temperaturbereich in °C
Subnormal	SN	+10°C bis +32°C
Normal	N	+16°C bis +32°C
Subtropisch	ST	+16°C bis +38°C
Tropisch	T	+16°C bis +43°C

Auf dem Typenschild Ihres Gerätes sehen Sie, welcher Klimaklasse Ihr Gerät unterliegt.

Subnormal (SN): „Dieses Kühlgerät ist für den Einsatz bei Umgebungstemperaturen von 10 °C bis 32 °C vorgesehen“;

Normal (N): „Dieses Kühlgerät ist für den Einsatz bei Umgebungstemperaturen von 16 °C bis 32 °C vorgesehen“;

Subtropen (ST): „Dieses Kühlgerät ist für den Einsatz bei Umgebungstemperaturen von 16 °C bis 38 °C vorgesehen“;

Tropen (T): „Dieses Kühlgerät ist für den Einsatz bei Umgebungstemperaturen von 16 °C bis 43 °C vorgesehen“;

Die Modellinformationen in der Produktdatenbank sowie die Modellkennung können über einen gegebenenfalls mit einem QR-Code gescannten Weblink auf dem Energieeffizienzlabel des Produkts abgerufen werden.
