Ecofire Vivienne 12 US - Poêle Palazzetti - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Poêle à granulés
Marque	Palazzetti
Modèle	Ecofire Vivienne 12 US
Puissance thermique nominale	12 kW
Puissance thermique à charge partielle	2,8 kW
Rendement nominal	90 %
Rendement à charge partielle	90 %
Rendement saisonnier	86,5 %
Poids	165 kg
Capacité du réservoir à granulés	15 kg
Volume minimal de la pièce	60 m³
Diamètre de sortie des fumées	80 mm
Diamètre de la prise d'air extérieure	100 mm
Tension d'alimentation	230 V / 50 Hz
Consommation électrique maximale	360 W
Consommation électrique en veille	2 W
Combustible	Granulés de bois
Émissions de CO (à 13 % O₂, nominal)	50 mg/m³
Émissions de NOx (à 13 % O₂, nominal)	99 mg/m³
Distances de sécurité minimales - côtés	200 mm
Distances de sécurité minimales - arrière	50 mm
Distances de sécurité minimales - dessus	750 mm
Distances d'entretien - arrière	1000 mm
Distances d'entretien - côtés	500 mm

FOIRE AUX QUESTIONS - Ecofire Vivienne 12 US Palazzetti

Quel type de granulés utiliser avec le poêle Ecofire Vivienne 12 US ?

Utilisez des granulés de bois certifiés, de diamètre 6 mm, avec un taux d'humidité inférieur à 10 % et un faible taux de cendres.

Comment nettoyer le brasier et le tiroir à cendres ?

Le brasier doit être nettoyé quotidiennement pour enlever les cendres. Le tiroir à cendres se vide selon l'usage, généralement tous les 1 à 3 jours. Utilisez un aspirateur à cendres froid.

Quelles sont les distances de sécurité à respecter autour du poêle ?

Respectez les distances suivantes par rapport aux matériaux inflammables : côtés 200 mm, arrière 50 mm, dessus 750 mm, et périphériques 1500 mm devant et sur les côtés.

Le poêle peut-il fonctionner sans prise d'air extérieure ?

Oui, mais il est recommandé d'utiliser une prise d'air extérieure (diamètre 100 mm) pour garantir une combustion optimale et éviter les problèmes de tirage.

Comment réinitialiser le poêle après une alarme ?

Consultez le manuel pour identifier le code d'erreur. Généralement, appuyez sur le bouton Reset ou éteignez et rallumez l'appareil après avoir résolu la cause.

Quelle est la capacité du réservoir à granulés et l'autonomie ?

Le réservoir a une capacité de 15 kg. L'autonomie dépend de la puissance de chauffe, mais peut varier de 10 à 30 heures.

Faut-il un entretien professionnel annuel ?

Oui, un ramonage et un entretien par un professionnel sont obligatoires au moins une fois par an pour garantir la sécurité et le bon fonctionnement.

Peut-on programmer le poêle pour qu'il s'allume automatiquement ?

Oui, le poêle dispose d'un programmateur intégré via l'afficheur. Vous pouvez régler des plages horaires de fonctionnement.

Que faire en cas de panne de courant ?

Le poêle nécessite de l'électricité pour fonctionner. En cas de coupure, il s'éteint et se rallume automatiquement lorsque le courant revient (sauf modèle non équipé de batterie).

Comment remplacer la vitre de la porte ?

La vitre est en céramique. Pour la remplacer, contactez un professionnel. N'utilisez jamais de produit abrasif pour la nettoyer.

MODE D'EMPLOI Ecofire Vivienne 12 US Palazzetti

Nous souhaitons avant tout vous remercier de la préférence que vous nous avez accordée en achetant notre produit et vous félicitions pour votre choix.

Afin de vous permettre de profiter au mieux de votre nouveau produit, nous vous invitons à suivre attentivement les instructions reportées dans cette notice.

1.3 Caractéristiques techniques ..... 49

1.3.1 Modèles VIVIENNE US 49
1.3.2 Modèles VIVIENNE....50
1.3.3 Distances de sécurité minimales .....51
1.3.4 Distances minimales pour un entretien et une utilisation corrects ..... 52

2 HABILLAGE 53

2.1 Démontage et montage de l'habillage ..... 53

2.1.1 Démontage des côtés. 53
2.1.2 Démontage du panneau arrière 53
2.1.3 Démontage du panneau supérieur....54

1.1 Principaux composants

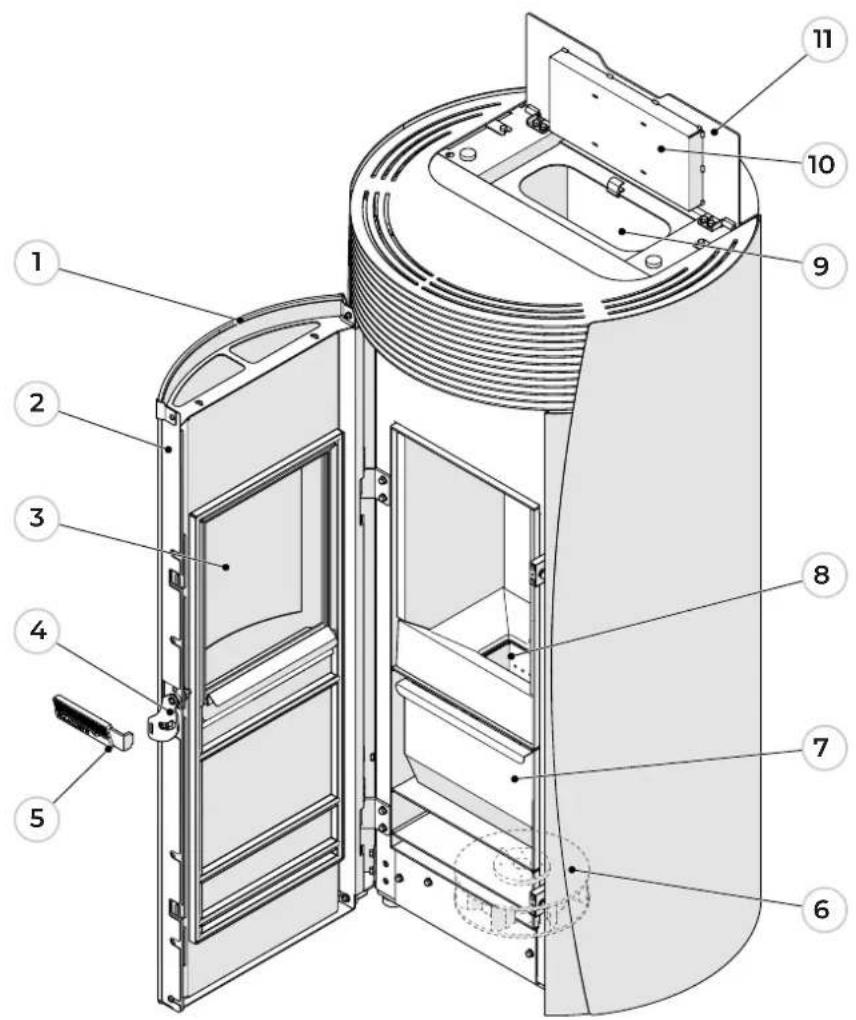

1.1.1 VIVIENNE US

1 Vitre d'habillage de la porte
2 Porte
3 Vitre intérieure de la porte
4 Poignée d'ouverture
5 Poignée froide
6 Ventilateur ambiant
7 Tiroir à cendres
8 Brasier
9 Réservoir à granulés
10 Afficheur
11 Couvercle du réservoir

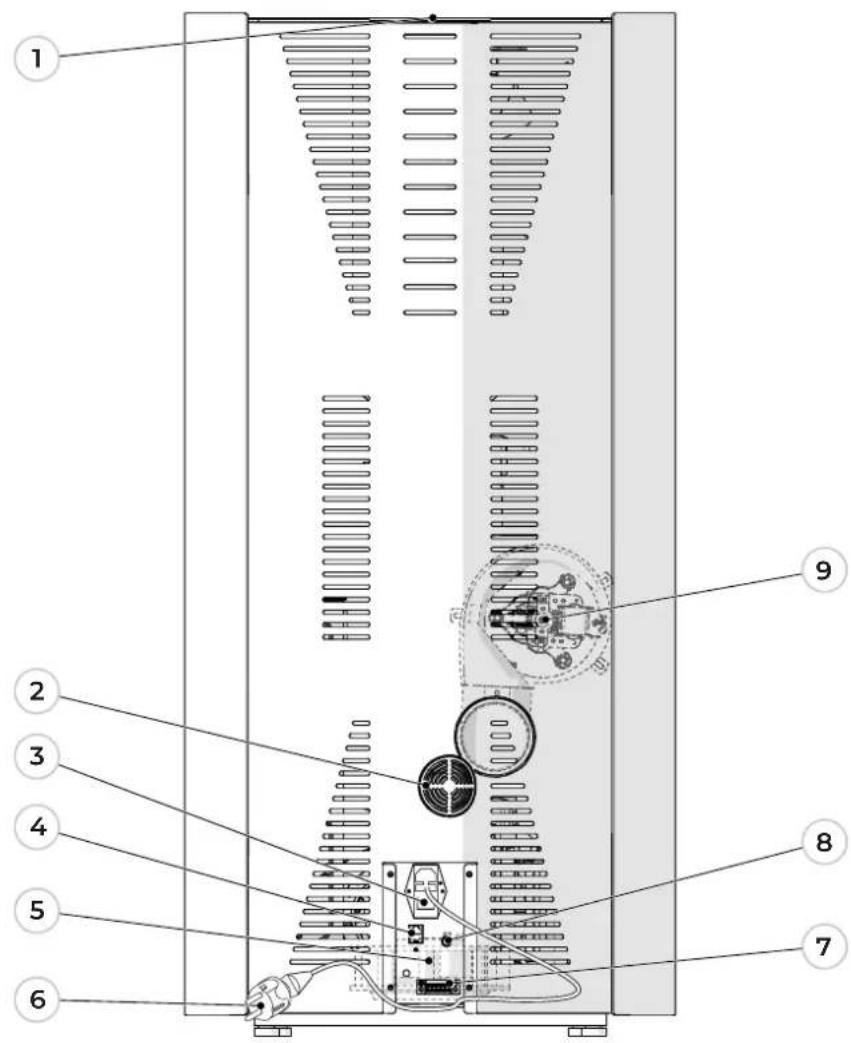

1 Tuyau de sortie des fumées
2 Tuyau de l'air comburant
3 Interrupteur de mise en marche
4 Connecteur RJ11
5 Ventilateur ambiant
6 Câble d'alimentation
7 Bornier 6 bornes
8 Thermostat à réarmement manuel
9 Ventilateur arrière (PRO2 - si présent)

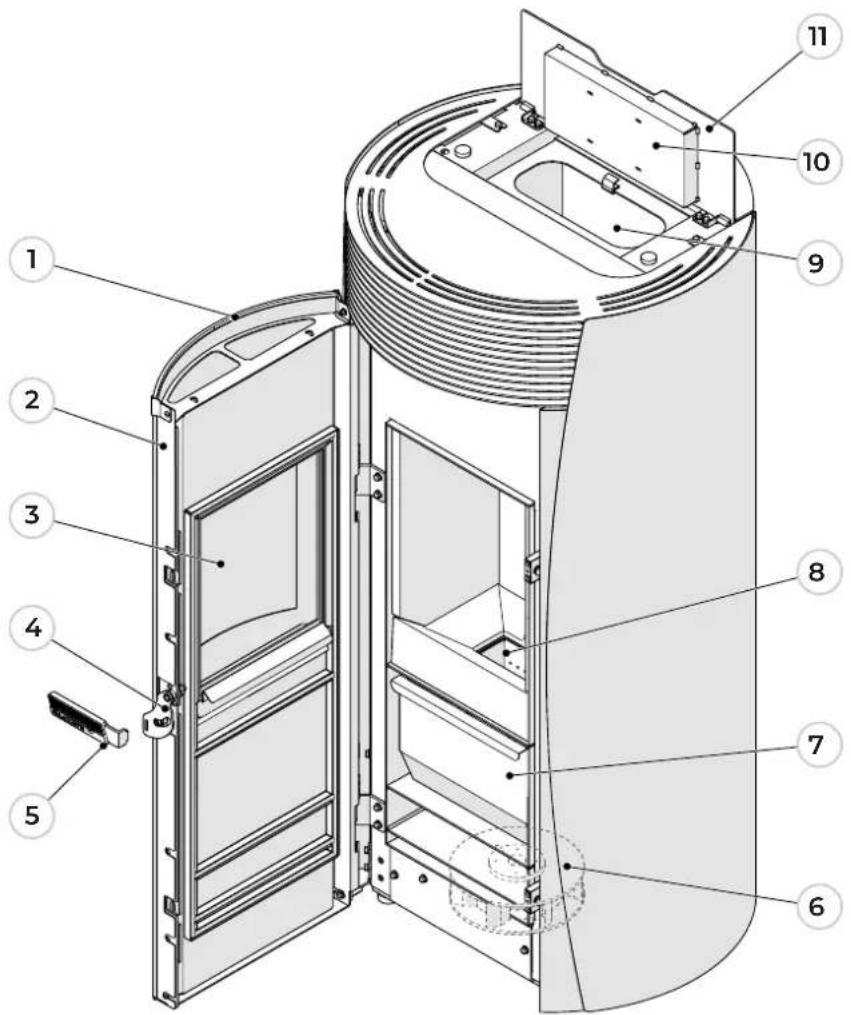

1.1.2 VIVIENNE

1 Vitre d'habillage de la porte
2 Porte
3 Vitre intérieure de la porte
4 Poignée d'ouverture
5 Poignée froide
6 Ventilateur ambiant
7 Tiroir à cendres
8 Brasier
9 Réservoir à granulés
10 Afficheur
11 Couvercle du réservoir

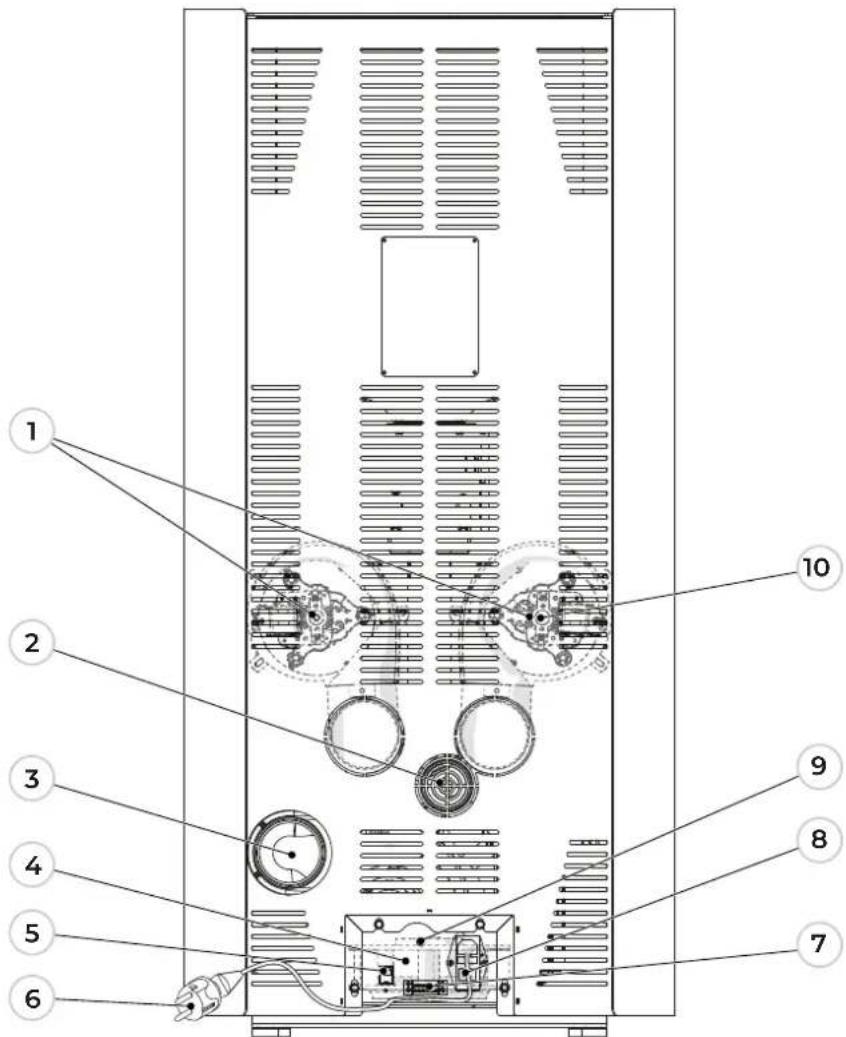

1 Ventilateurs arrière (PRO3 - si présent)
2 Tuyau de l'air comburant
3 Tuyau de sortie des fumées
4 Connecteur RJ11
5 Ventilateur ambiant
6 Câble d'alimentation
7 Bornier 6 bornes
8 Interrupteur de mise en marche
9 Thermostat à réarmement manuel
10 Ventilateur arrière (PRO2 - si présent)

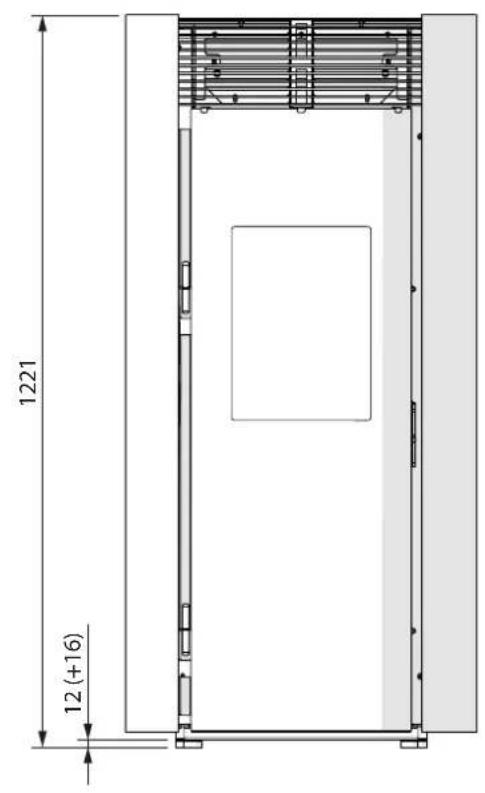

1.2 Dimensions

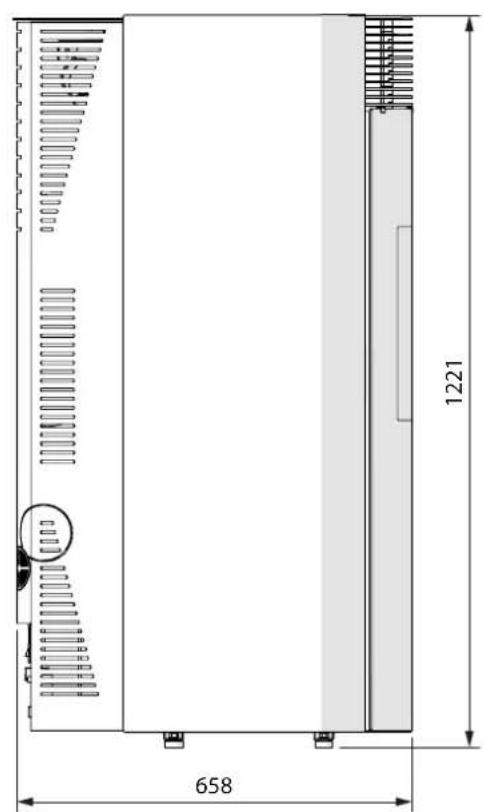

1.2.1 VIVIENNE US

1221 12 (+16)

1.3 Caractéristiques techniques

1.3.1 Modèles VIVIENNE US

Par. Description UM		VIVIEN-NE 9 US	VIVIEN-NE 9 US Pro 2	VIVIEN-NE 12 US	VIVIEN-NE 12 US Pro 2
P_nom	Puissance thermique nominale kW 9.3 12
P_part	Puissance thermique à charge partielle kW 2.8
_nom	Rendement de l'appareil à la puissance thermique nominale %	91 90
_part	Rendement de l'appareil à la puissance thermique à charge partielle	%		90
_s	Rendement saisonnier de l'appareil à la puissance thermique nominale	%	87.4		86.5
IEE	Indice d'efficacité énergétique, exprimé sous forme de nombre entier		128		127
CO_nom (13 % O_2 )	Émission de CO à 13 % d'oxygène à la puissance thermique nominale	mg/m3		50
CO_part (13 % O_2 )	Émission de CO à 13 % d'oxygène à la puissance thermique partielle	mg/m3		250
NO_xnom (13 % O_2 )	Émission de NOx à 13 % d'oxygène à la puissance thermique nominale	mg/m3		99
NO_xpart (13 % O_2 )	Émission de NOx à 13 % d'oxygène à la puissance thermique partielle	mg/m3		92
OCG_nom (13 % O_2 )	Émission d'hydrocarbures à 13 % d'oxygène à la puissance thermique nominale	mg/m3		2
OCG_part (13 % O_2 )	Émission d'hydrocarbures à 13 % d'oxygène à la puissance thermique partielle	mg/m3		5
PM_nom (13 % O_2 )	Émission de particules à 13 % d'oxygène à la puissance thermique nominale	mg/m3	9		13
PM_part (13 % O_2 )	Émission de particules à 13 % d'oxygène à la puissance thermique partielle	mg/m3		16
p_nom	Tirage des fumées à la puissance thermique nominale	Pa		12
p_part	Tirage des fumées à la puissance thermique partielle	Pa		10
el_53	Consommation d'énergie électrique auxiliaire en standby	kW		0.002
el_max	Consommation d'énergie électrique auxiliaire à la puissance thermique nominale	kW		0.055
el_min	Consommation d'énergie électrique auxiliaire à la puissance thermique partielle	kW		0.012
E	Tension d'alimentation	V		230
f	Fréquence d'alimentation	Hz		50
W_max	Puissance électrique maximale absorbée. nombre entier	W		360
T_snom	Température de sortie du gaz d'échappement à la puissance thermique nominale	°C	220		253
T_spart	Température de sortie du gaz d'échappement à la puissance thermique partielle	°C		127
T_class	Classification de la cheminée conformément à la norme de référence			400
_fg nom	Débit massique du gaz d'échappement à la puissance thermique nominale	g/s	4.9		5.9
_fg part	Débit massique du gaz d'échappement à la puissance thermique partielle	g/s		3.4
	CO_2	% 14.7		15.8
	Tirage maximal autorisé par le conduit de cheminée	Pa		20
	Tirage minimal autorisé par le conduit de cheminée	Pa		6
	Tirage minimum pour dimensionnement du poêle	Pa		0.0
	Poids	kg		165
	Capacité du réservoir d'alimentation	kg		15
	Poêle adapté pour les pièces d'un volume minimal de	m3	28		60
	Diamètre de sortie des fumées	mm		80
	Combustible	-		Granulés
	Diamètre de la prise d'air extérieure	mm		100

1.3.2 Modèles VIVIENNE

Par. Description UM		VIVIEN-NE 9	VIVIEN-NE 9 Pro 2	VIVIEN-NE 13	VIVIEN-NE 13 Pro 3
P_nom	Puissance thermique nominale kW 9.3 13
P_part	Puissance thermique à charge partielle kW 2.8
_nom	Rendement de l'appareil à la puissance thermique nominale % 91 90
_part	Rendement de l'appareil à la puissance thermique à charge partielle % 90
_s	Rendement saisonnier de l'appareil à la puissance thermique nominale %	87.4	86.6	86.3
IEE	Indice d'efficacité énergétique, exprimé sous forme de nombre entier	128		127
CO_nom (13 % O_2 )	Émission de CO à 13 % d'oxygène à la puissance thermique nominale mg/ m^3		50
CO_part (13 % O_2 )	Émission de CO à 13 % d'oxygène à la puissance thermique partielle mg/ m^3		250
NO_xnom (13 % O_2 )	Émission de NOx à 13 % d'oxygène à la puissance thermique nominale mg/ m^3		99
NO_xpart (13 % O_2 )	Émission de NOx à 13 % d'oxygène à la puissance thermique partielle mg/ m^3		92
OCG_nom (13 % O_2 )	Émission d'hydrocarbures à 13 % d'oxygène à la puissance thermique nominale mg/ m^3		2
OCG_part (13 % O_2 )	Émission d'hydrocarbures à 13 % d'oxygène à la puissance thermique partielle mg/ m^3		5
PM_nom (13 % O_2 )	Émission de particules à 13 % d'oxygène à la puissance thermique nominale mg/ m^3	9		13
PM_part (13 % O_2 )	Émission de particules à 13 % d'oxygène à la puissance thermique partielle mg/ m^3		16
p_nom	Tirage des fumées à la puissance thermique nominale Pa		12
p_part	Tirage des fumées à la puissance thermique partielle Pa		10
el_SB	Consommation d'énergie électrique auxiliaire en standby kW		0.002
el_max	Consommation d'énergie électrique auxiliaire à la puissance thermique nominale kW		0.055		0.13
el_min	Consommation d'énergie électrique auxiliaire à la puissance thermique partielle kW		0.012
E	Tension d'alimentation V		230
f	Fréquence d'alimentation Hz		50
W_max	Puissance électrique maximale absorbée. nombre entier W		360
T_snom	Température de sortie du gaz d'échappement à la puissance thermique nominale °C	220		265
T_spart	Température de sortie du gaz d'échappement à la puissance thermique partielle °C		127
T_class	Classification de la cheminée conformément à la norme de référence		400
_fg nom	Débit massique du gaz d'échappement à la puissance thermique nominale g/s		4.9		6.3
_fg part	Débit massique du gaz d'échappement à la puissance thermique partielle g/s		3.4
	CO_2	%	14.7		16.3
	Tirage maximal autorisé par le conduit de cheminée Pa		20
	Tirage minimal autorisé par le conduit de cheminée Pa		6
	Tirage minimum pour dimensionnement du poêle Pa		0.0
	Poids kg		155
	Capacité du réservoir d'alimentation kg		18
	Poêle adapté pour les pièces d'un volume minimal de m ^3		28
	Diamètre de sortie des fumées mm		80
	Combustible - Granulés
	Diamètre de la prise d'air extérieure mm	100		110

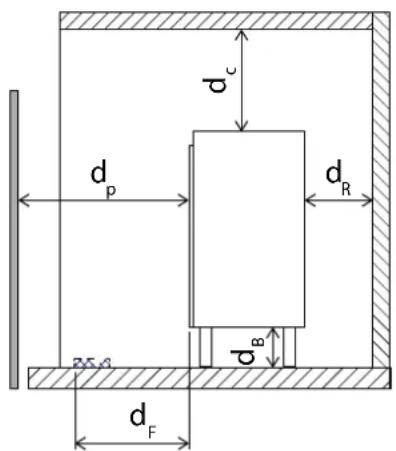

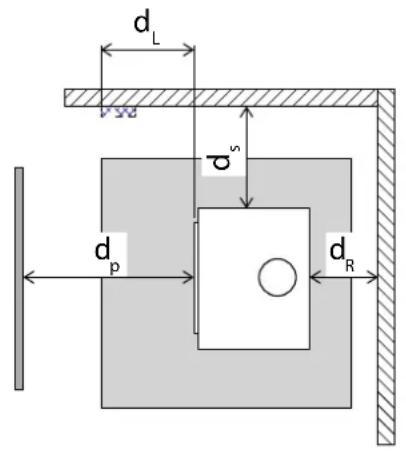

1.3.3 Distances de sécurité minimales

Par. Description UM		VIVIENNE 9 US	VIVIENNE 9 US Pro 2	VIVIENNE 12 US	VIVIENNE 12 US Pro 2
d_R	Distances minimales entre l'arrière de l'appareil et les matériaux inflammables	mm 50
d_s	Distances minimales entre les côtés de l'appareil et les matériaux inflammables	mm 200
d_c	Distances minimales entre le haut de l'appareil et les matériaux inflammables	mm 750
d_p	Distances minimales entre l'arrière de l'appareil et les matériaux inflammables	mm 800
d_F	Distances périphériques inférieures minimales par rapport aux matériaux inflammables se trouvant autour de l'appareil	mm 1500
d_L	Distances périphériques frontales minimales par rapport aux matériaux inflammables se trouvant autour de l'appareil	mm 1500

Par. Description UM		VIVIENNE 9	VIVIENNE 9 Pro 2	VIVIENNE 13	VIVIENNE 13 Pro 3
d_R	Distances minimales entre l'arrière de l'appareil et les matériaux inflammables	mm 50
d_s	Distances minimales entre les côtés de l'appareil et les matériaux inflammables	mm 200
d_c	Distances minimales entre le haut de l'appareil et les matériaux inflammables	mm 750
d_P	Distances minimales entre l'arrière de l'appareil et les matériaux inflammables	mm 800
d_F	Distances périphériques inférieures minimales par rapport aux matériaux inflammables se trouvant autour de l'appareil	mm 1500
d_L	Distances périphériques frontales minimales par rapport aux matériaux inflammables se trouvant autour de l'appareil	mm 1500

d_p d_c d_R d_F 25.0 d_B

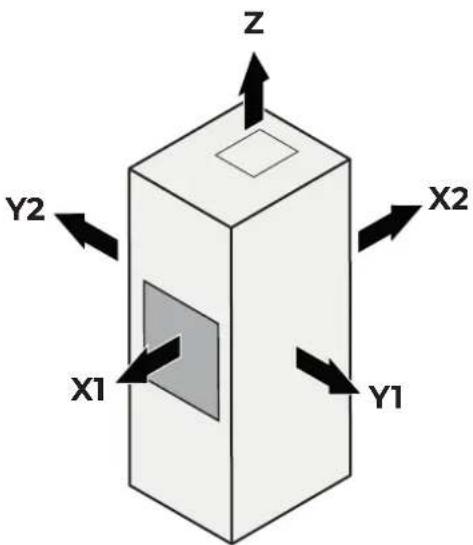

1.3.4 Distances minimales pour un entretien et une utilisation corrects

Par. Description UM		VIVIENNE 9 US	VIVIENNE 9 US Pro 2	VIVIENNE 12 US	VIVIENNE 12 US Pro 2
X1	Distances minimales entre l'arrière de l'appareil et les matériaux inflammables	mm 1000
X2	Distances minimales entre l'arrière de l'appareil et les matériaux inflammables	mm 50
Y1	Distances minimales entre les côtés de l'appareil et les matériaux inflammables	mm 500
Y2	Distances minimales entre les côtés de l'appareil et les matériaux inflammables	mm 500
Z	Distances minimales entre le haut de l'appareil et les matériaux inflammables	mm 750

Par. Description UM		VIVIENNE 9	VIVIENNE 9 Pro 2	VIVIENNE 13	VIVIENNE 13 Pro 3
X1	Distances minimales entre l'arrière de l'appareil et les matériaux inflammables	mm 1000
X2	Distances minimales entre l'arrière de l'appareil et les matériaux inflammables	mm 50
Y1	Distances minimales entre les côtés de l'appareil et les matériaux inflammables	mm 500
Y2	Distances minimales entre les côtés de l'appareil et les matériaux inflammables	mm 500
Z	Distances minimales entre le haut de l'appareil et les matériaux inflammables	mm 750

Z Y2 X2 X1 Y1

Figure 8

2 HABILLAGE

2.1 Démontage et montage de l'habillage

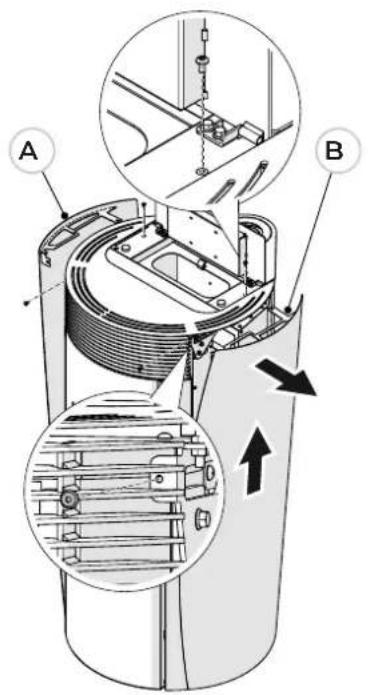

2.1.1 Démontage des côtés

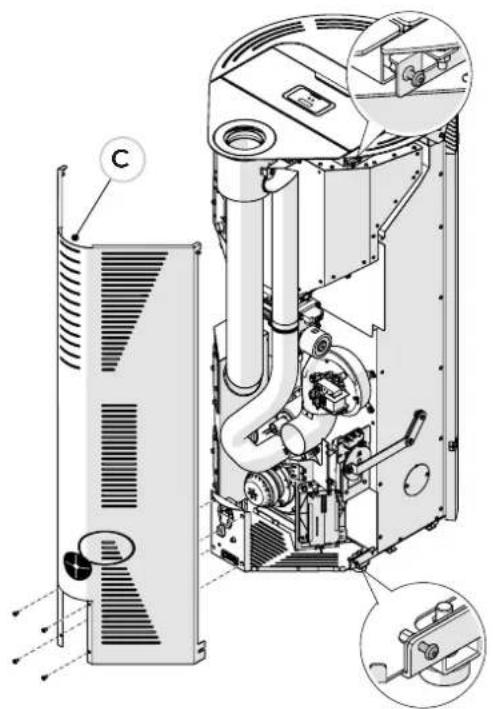

2.1.2 Démontage du panneau arrière

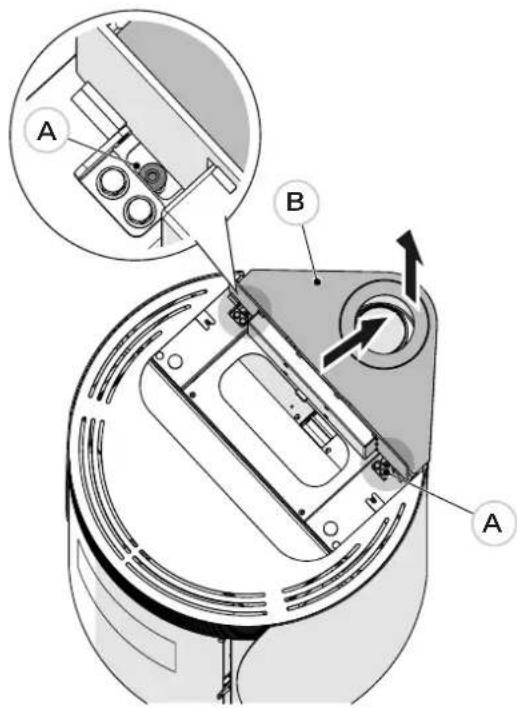

2.1.3 Démontage du panneau supérieur

1. Desserrer les vis (A) et extraire la plaque (B)

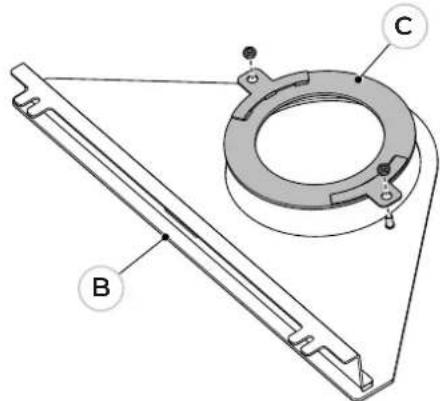

1. Tourner la plaque (B) et retirer le support (C) sur lequel est prévue l'installation du tuyau concentrique.

Pour le montage, il faut procéder dans l'ordre inverse à celui illustré sur les figures de démontage.
