2216-20 - Multimètre MILWAUKEE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Multimètre numérique
Marque	Milwaukee
Modèle	2216-20
Catégorie	Multimètre
Tension maximale entre bornes et terre	600 V CAT III
Indice de protection	IP64 (résistant à la poussière et aux éclaboussures)
Résistance aux chutes	1 mètre
Alimentation	2 piles AA (ANSI 15A, IEC LR6)
Autonomie des piles	Environ 26 heures avec rétroéclairage, 240 heures sans
Fusible de protection	600 V CA/CD, 10 A, à action rapide
Affichage	ACL avec rétroéclairage DEL
Fonctions de mesure	Tension CA/CD, courant CA/CD, résistance, continuité, capacité, fréquence
Précision tension CA	±(1,0 % + 3 dgt) (45-500 Hz), ±(2,0 % + 3 dgt) (500-1000 Hz)
Précision tension CD	±(0,5 % + 2 dgt)
Précision résistance	±(1,0 % + 5 dgt) (jusqu'à 6 MΩ), ±(2,0 % + 5 dgt) (40 MΩ)
Précision capacité	±(1,9 % + 2 dgt)
Autres fonctions	Hold (retenue), Min/Max, sélection de gamme manuelle/automatique, indicateur statique à colonnes
Rétroéclairage	Oui, s'éteint après 10 minutes d'inactivité
Mode veille	Extinction automatique après environ 20 minutes
Normes de sécurité	IEC/UL/CSA 61010-1, FCC Part 15B, ICES-003B
Garantie	5 ans pour l'outil
Nettoyage	Chiffon humide avec savon doux ; éviter solvants
Entretien	Inspecter périodiquement ; retourner au centre de service Milwaukee pour réparation

FOIRE AUX QUESTIONS - 2216-20 MILWAUKEE

Comment mesurer la tension continue avec ce multimètre ?

Réglez le cadran sur la position V avec le symbole DC. Branchez le fil rouge sur la borne VΩ et le noir sur COM. Placez les pointes de test aux bornes du circuit (rouge sur le pôle positif, noir sur le négatif). Lisez la valeur sur l'écran. Si les fils sont inversés, la lecture sera négative.

Comment remplacer les piles du Milwaukee 2216-20 ?

Mettez le cadran sur OFF et débranchez les fils de test. Retirez la vis et la porte du compartiment à piles. Insérez deux piles AA en respectant la polarité indiquée. Refermez la porte et serrez la vis.

Que signifie l'affichage 'OL' sur le multimètre ?

'OL' signifie 'Overload' (dépassement de la plage de mesure). Cela indique que la valeur mesurée dépasse la plage sélectionnée. Passez à une plage supérieure ou utilisez le mode automatique si disponible.

Comment tester la continuité d'un circuit ?

Réglez le cadran sur la position de continuité (symbole onde sonore). Branchez les fils rouge sur VΩ et noir sur COM. Court-circuitez les pointes pour vérifier que l'appareil émet un bip (résistance <30 Ω). Placez les pointes aux extrémités du conducteur ; le bip indique la continuité.

Comment utiliser la fonction de retenue (Hold) ?

Appuyez sur le bouton 'HOLD' pour figer la valeur affichée. L'écran affiche 'HOLD'. Pour désactiver, appuyez à nouveau sur HOLD ou tournez le cadran.

Comment mesurer le courant alternatif ?

Réglez le cadran sur A AC. Branchez le fil rouge sur la borne A et le noir sur COM. Coupez l'alimentation du circuit, insérez le multimètre en série, puis rétablissez l'alimentation. Lisez l'intensité. Ne dépassez pas 10 A et respectez le temps de mesure (1 min max à 10 A).

Comment activer ou désactiver le rétroéclairage ?

Appuyez sur le bouton 'Backlight' (rétroéclairage) pour allumer ou éteindre la DEL. Le rétroéclairage s'éteint automatiquement après 10 minutes d'inactivité.

Comment utiliser le mode Min/Max ?

Appuyez sur le bouton 'MIN/MAX' pour démarrer l'enregistrement des valeurs minimale et maximale. L'écran affiche les valeurs actuelles. Appuyez à nouveau pour voir MIN ou MAX. Pour effacer, maintenez enfoncé 2 secondes ou tournez le cadran.

Que faire si le multimètre ne s'allume pas ?

Vérifiez d'abord les piles : remplacez-les si le symbole de pile faible apparaît. Assurez-vous que le cadran n'est pas sur OFF. Si l'écran reste vide après changement de piles, contactez un centre de service Milwaukee.

Comment changer le fusible du multimètre ?

Le fusible protège la plage de courant. Pour le remplacer, mettez le cadran sur OFF, débranchez les fils, retirez la porte du compartiment à piles et insérez un fusible neuf de 600V/10A à action rapide. Utilisez uniquement des fusibles de même type.

MODE D'EMPLOI 2216-20 MILWAUKEE

AVERTISSEMENT Afin de réduire le risque de blessures, l'utilisateur doit lire et bien comprendre le manuel.

Ne pas suivre l'ensemble des avertissements et des instructions peut entraîner une électrocution, un incendie ou des blessures graves, en plus d'endommager le multimètre et l'équipement mis à l'essai.

Conserver ces instructions – Ce manuel contient des instructions importantes de sécurité et de fonctionnement pour le multimètre numérique MILWAUKEE. Avant d'employer l'instrument, lire le présent manuel d'utilisation ainsi que toutes les étiquettes se trouvant sur le multimètre numérique.

DANGER

Ne jamais prendre une mesure sur un circuit dont la tension efficace est supérieure à 600 V. Utiliser uniquement des fils qui résistent à une tension d'au moins 600 V CAT III.

Ne pas appliquer plus que la tension nominale, indiquée sur le multimètre numérique, entre les bornes ou entre une borne et une prise de terre.

Ne pas tenter de mesurer le courant lorsque la tension ouverte est supérieure à la valeur de protection du fusible. Il est possible de vérifier si un circuit comporte une tension ouverte au moyen de la fonction « Tension ».

Ne pas tenter de prendre une mesure en présence de gaz inflammables. L'utilisation de l'instrument peut causer des étincelles, ce qui peut entraîner une explosion.

Ne jamais tenter d'utiliser l'instrument si sa surface est mouillée ou si vos mains le sont.

Ne pas excéder l'alimentation maximale permise de toute plage de mesure.

Effectuer uniquement des essais sur des circuits hors tension, à moins qu'il soit absolument nécessaire de procéder autrement.

Vérifier d'abord le fonctionnement de l'outil sur un circuit connu. Ne jamais tenir pour acquis que l'outil fonctionne. Présumer que les circuits sont sous tension jusqu'à ce qu'il soit confirmé qu'ils sont hors tension.

Ne jamais ouvrir le couvercle des piles au moment de prendre une mesure.

Ne pas mettre l'instrument à la terre au moment de prendre une mesure. Éviter tout contact avec des surfaces mises à la terre comme des tuyaux, des radiateurs, des cuisinières et des réfrigérateurs.

Cet instrument doit être utilisé uniquement pour effectuer les applications pour lesquelles il est conçu, et il doit fonctionner uniquement dans les conditions recommandées. Autrement, il est possible que les fonctions de sécurité de l'instrument défaillent, ce qui peut entraîner des blessures graves et endommager l'instrument.

Pour réduire le risque de blessures découlant d'une décharge ou de l'explosion d'un arc électrique, porter de l'équipement de protection individuel au moment de travailler dans un endroit renfermant des conducteurs sous tension et non protégés.

AVERTISSEMENT

Ne jamais tenter de prendre une mesure dans des conditions anormales par exemple, si le boîtier de l'instrument est cassé et que des pièces métalliques sont exposées.

^6 Respecter les exigences locales et nationales en matière de sécurité au moment de travailler dans des environnements dangereux.

Garder les doigts derrière les protecteurs et à l'écart du bout des fils d'essai au moment de prendre les mesures.

Ne pas tourner le cadran rotatif si les fils d'essai sont branchés.

Ne jamais tenter de mesurer la tension en insérant un fil d'essai dans la borne d'entrée A.

S'assurer du bon fonctionnement de l'instrument sur une source d'alimentation connue avant de l'utiliser ou d'agir en se fondant sur ce qu'il indique.

N'installer aucune pièce de remplacement sur l'instrument, remplacer des fusibles, et ne le modifier sous aucun prétexte. Pour procéder à une réparation ou à un ré-étalonnage, confier l'outil à un bureau d'entretien en usine ou de soutien des ventes, ou à un poste d'entretien agréé.

Ne pas tenter de remplacer les piles si la surface de l'instrument est mouillée.

Débrancher tous les cordons et les câbles de l'objet mis à l'essai et éteindre l'instrument avant d'ouvrir le couvercle du compartiment des piles pour procéder à leur remplacement.

Cet outil fonctionne avec deux piles AA qui doivent être installées correctement dans le multimètre numérique MILWAUKEE. Ne pas tenter d'utiliser le produit à une autre tension ou avec un autre type d'alimentation.

Installer les piles en respectant la polarité (+ et -) indiquée.

Ne pas laisser les piles à la portée des enfants.

Ne pas mélanger des piles neuves et usées. Ne pas mélanger des piles de marques différentes (ou des piles de même marque, mais de types différents). Se débarrasser convenablement des piles usées.

Ne pas brûler ou démonter les piles.

Éviter tout contact avec le liquide pouvant être éjecté d'une pile en cas de manutention abusive. En cas de contact accidentel, rincer abondamment avec de l'eau. Si le liquide entre en contact avec les yeux, consulter un médecin. L'électrolyte qui s'échappe de la pile peut causer des démangeaisons ou des brûlures.

ATTENTION

Régler le cadran rotatif à une position appropriée avant de commencer à mesurer.

Débrancher les fils d'essai des points de mesure avant de modifier les fonctions du cadran rotatif. Ne jamais raccorder l'outil à une source de tension si la fonction du cadran est réglée à OFF/Ω/

Insérer fermement les fils d'essai.

Ne pas exposer directement l'instrument au soleil, à des températures élevées, à l'humidité ou à la rosée.

Conçu pour une altitude de 2 000 m ou moins. Convient pour des températures de -10 °C à 50 °

Garder l'instrument à l'écart de l'excédent de poussière et d'eau.

S'assurer d'éteindre l'instrument après l'utilisation. Lorsque l'instrument n'est pas utilisé pendant une longue période, l'entreposer après avoir retiré les piles.

Utiliser un chiffon trempé dans l'eau ou du détergent neutre pour nettoyer l'instrument. Ne pas utiliser de nettoyeurs abrasifs ou de solvants.

FC Federal Communications Commission D'après la section 15.21 du Règlement de

FCC, vous êtes prévenu que tout changement et toute modification qui n'est pas approuvé explicitement par la partie responsable de conformité annulera votre droit d'opérer le produit.

Après avoir effectué un essai à l'équipement, il a été déterminé que celui-ci est conforme aux normes relatives à un appareil numérique de classe B, selon la partie 15 du règlement de la FCC. Ces limites sont conçues pour assurer une protection raisonnable contre les perturbations nuisibles dans une installation résidentielle. Cet équipement produit, utilise et peut irradier une énergie haute fréquence et, s'il n'est pas installé conformément aux présentes instructions, peut causer le brouillage des communications radio. Toutefois, il n'existe aucune garantie que le brouillage ne se produira pas dans une installation donnée. Si cet équipement cause du brouillage de la réception d'émissions de radio ou de télévision, ce qui peut être déterminé en l'éteignant et en le rallumant, il est conseillé que l'utilisateur essaie de corriger le problème en prenant l'une ou plusieurs des mesures suivantes :

- Réorientation ou réinstallation de l'antenne réceptrice.

- Augmentation de la distance entre l'équipement et le récepteur.

- Branchement de l'équipement à une prise se trouvant sur un circuit autre que celui sur lequel le récepteur est branché.

- Consulter le concessionnaire ou un technicien radio/TV qualifié pour obtenir de l'aide.

Ce dispositif est conforme à la part 15 du Règlement de la FCC et les normes RSS d'exemption de licence de l'ISED-Canada. Son fonctionnement est soumis aux deux conditions suivantes : 1) cet appareil ne doit produire aucun brouillage préjudiciable ; et 2) cet appareil doit fonctionner en dépit de tout brouillage capté, y compris le brouillage pouvant mener à un fonctionnement indésirable.

SPÉCIFICATIONS GÉNÉRALES

No de Cat....2216-20 La précision est garantie pendant un an suivant l'étalonnage, à des températures de fonctionnement de 18 °C à 28 °C (64 °F à 82 °F) et à une humidité relative de 0 % à 85 %, utilisation à l'intérieur.

Tension maximale entre les bornes et les prises de terre ....600 V Cat III

Température

Fonctionnement...-10 °C à 50 °C (14 °F à 122 °F)

Entreposage.....-40 °C à 60 °C (-40 °F à 140 °F)

Altitude d'exploitation....2 000 m (6 562 ft)

Taux d'étanchéité

( Protection contre la poussière et l'eau, entrée). IP64

Coefficient de chute 1 m (39,4 in)

Piles ......2 piles AA, ANSI 15 A, IEC LR6

Autonomie des piles ...Environ 26 heures lorsque tous les voyants sont allumés, 240 heures sans rétroéclairage

Fusible......600V CA/CD, 10 A de accion rapide

Conformité à la sécurité.....IEC/UL/CSA 61010-1, IEC 61010-2-033 (multimètre), IEC 61010-031+A1 (sondes), EN 61326-1, FCC Section 15B, ICES-003B (EMC)

Humidité ...... Humidité relative maximale de 80 % pour des températures allant jusqu'à 31 °C (88 °F), diminuant linéairement jusqu'à 50 % d'humidité relative à 40 °C (104 °F)

a Degré de pollution....2

Pour utilisation à l'intérieur

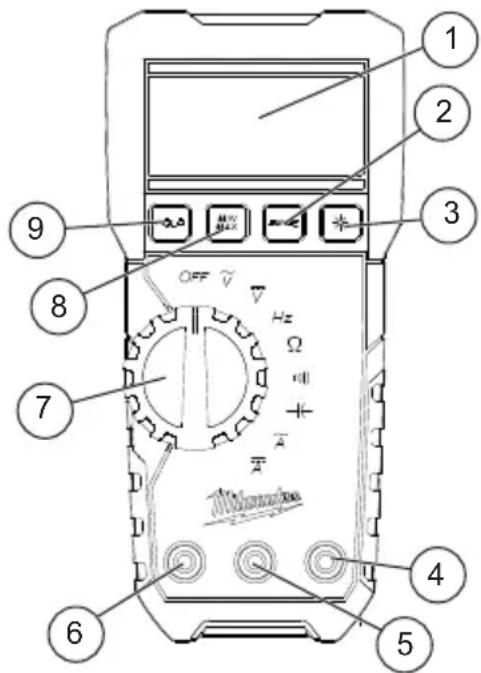

DESCRIPTION FONCTIONNELLE

1. Afficheur
2. Bouton « Range » (Plage)
3. Bouton « Backlight » (Rétroéclairage)
4. Borne d'entrée VΩ
5. Borne d'entrée COM

6. Borne d'entrée A

7. Cadran rotatif

8. Bouton « Min/Max »
9. Bouton « Hold » (Retenue)
10. Compartiment à accessoires (situé à l'arrière; non représenté sur l'image)

FONCTIONS

Position du cadran		Plage	Résolution	Précision
	Tension CA	6 mV-600 mV/6 V/60 V/600 V	0,1 mV/0,001 V/0,01 V/0,1 V	±(1,0 % + 3 dgt) (45 à 500 Hz)±(2,0 % + 3 dgt) (500 à 1 000 Hz)
	Tension CD	600 mV/6 V/60 V/600 V	0,1 mV/0,001 V/0,01 V/0,1 V	±(0,5 % + 2 dgt)
	Hertz	2Hz-99,99Hz/999,9Hz/9,999kHz/50kHz	0,01 Hz/0,1 Hz/0,001 kHz/0,01 kHz	±(0,1 % + 2 dgt)Sensitivity: 10Vp-p
	Résistance	600 Ω/6 kΩ/60 kΩ/600 kΩ/6 MΩ	0,1/0,001 k/0,01 k/0,1 k/0,001 MΩ	±(1,0 % + 5 dgt)±(1,0 % + 5 dgt)
		40 MΩ	0,01 MΩ	±(2,0 % + 5 dgt)
	Continuité	Avertisseur de continuité0 à 600,0 Ω	0,1 Ω	L'avertisseur retentit à30 Ω ou moins
	Capacité	100 μF / 1 000 μF	0,1 μF / 1 μF	±(1,9 % + 2 dgt)
	Courant CA	6 A / 10 A	0,001 A/0,01 A	±(1,5 % + 3 dgt)(45 à 500 Hz)
	Courant CD	6 A/10 A	0,001 A/0,01 A	±(1,0 % + 3 dgt)

PICTOGRAPHIE

le manuel d'utilisation

ole isolation

Sol (terre)

Dânger, avertissement ou attention- Consulter le manuel d'utilisation afin a prendre connaissance des

tenseignements de sécurité supplémentaires.

bartiment des piles

Cat III

Classification des surtensions transitoires en fonction de la tension nominale de secteur par rapport à la terre.

Fusible

Ne pas jeter ce produit avec les ordures ménagères.

ue de conformité aux normes européennes

UL Listing Mark pour US Canada et États-unis

*Ces instruments mesurent les valeurs efficaces. Toutes les lectures de tension et de courant constituent des valeurs efficaces.

*Impédance d'entrée : Tension CD : 10 MΩ; Tension CA : 10 MΩ // moins de 100 pF

*Protection contre les surcharges : Tension CD, tension CA, Voltage CD, voltage CA: 720 V universelles/10 secondes; Courant CD et courant CA : 20 A universelles/10 secondes; Résistance, continuité, capacité : 600 V universelles/10 secondes;

*Temps de mesure maximal : 1 minute à 10 A; temps de repos : minimum de 20 minutes;

* Mesure de la fréquence minimale : 2 Hz;

*Mesure du courant CA minimal : 0,040 A;

*Pour tension CA, courant CA : Précision additionnelle par facteur de crête : Ajouter 6 % pour un facteur de crête de1,0 à 2,0; Ajouter 7 % pour un facteur de crête de 2,0 à 2,5; Ajouter 9 % pour un facteur de crête de 2,5 à 3,0; Facteur de crête maximal : facteur de 1,6 pour des chiffres entre 6 600 et 5 000; Facteur de 2,0 pour des chiffres entre 5 000 et 3 000; Facteur de 3,0 pour des chiffres entre 3 000 et 0.

*La précision de la mesure de l'onde carrée et des ondes tronquées à 1 kHz n'est pas spécifiée.

ASSEMBLAGE

AVERTISSEMENT

Pour éviter un risque de décharge électrique,atif à la position « OFF » les fils d'essai avant de

tourner le cadran rotatif à la position « OFF » (Arrêt) et débrancher les fils d'essai avant de remplacer les piles.

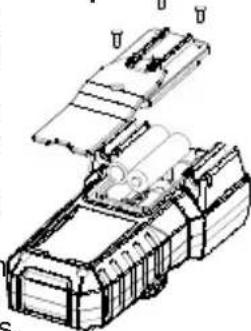

Charge et changement des piles

Remplacer les piles lorsque l'indicateur de faible intensité des piles □ s'affiche.

1. Tourner le cadran à la position « OFF » (Arrêt) et débrancher les fils d'essai.

2. Dévisser et retirer la porte du compartiment des piles.

3. Insérer deux (2) piles AA en respectant la polarité indiquée dans le compartiment des piles

4. Fermer la porte du compartiment des piles et serrer solidement la vis.

⚠ AVERTISSEMENT Utiliser uniquement des fils d'essai MILWAUKEE

avec les multimètres numériques MILWAUKEE. Vérifier la continuité des fils d'essai avant chaque utilisation. Ne pas utiliser l'outil si les lectures sont élevées ou bruyantes.

Avant l'utilisation

S'assurer que le cadran rotatif est réglé à la bonne position, que l'instrument est réglé au mode de mesure approprié et que la fonction de retenue des données est désactivée. Autrement, il sera impossible de prendre la mesure désirée.

'Afficheur ACL avec rétroéclairage

Appuyer sur le bouton de rétroéclairage pour allumer ou éteindre le rétroéclairage DÉL. Le rétroéclairage s'éteint après 10 minutes d'inactivité.

Prendre une mesure

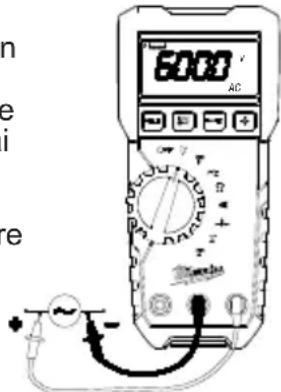

Tension CA

DANGER

Pour éviter une décharge électrique : Ne jamais prendre une mesure sur

un circuit dont la tension efficace est supérieure à 600 V CA.

Ne pas utiliser l'instrument si le couvercle des piles a été retiré.

Garder ses doigts derrière les protecteurs et à l'écart des bouts des fils d'essai au moment de

prendre les mesures.

1. Régler le cadran à la position

1. Raccorder le fil d'essai rouge à la borne VΩ et le fil d'essai noir à la borne COM.

2. Raccorder les fils d'essai au circuit mis à l'essai. La lecture s'affiche.

ATTENTION

Les lectures peuvent varier dans des environnements bruyants ées par ceux-ci.

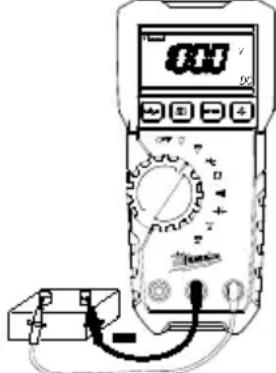

Tension CD

DANGER

Pour éviter une décharge électrique : Ne jamais prendre une mesure sur un circuit dont la tension efficace est supérieure à 600 V CD.

Ne pas utiliser l'instrument si le couvercle des piles a été retiré.

Garder ses doigts derrière les protecteurs et à l'écart des bouts des fils d'essai au moment de

prendre les mesures.

1. Régler le cadran à la position

1. Raccorder le fil d'essai rouge à la borne VΩ et le fil d'essai noir à la borne COM.

2. Raccorder le fil d'essai rouge à la borne positive (+) et le fil d'essai noir à la borne négative (−) du circuit mis à l'essai. La lecture s'affiche. Une connexion

inversée fera s'afficher une valeur négative.

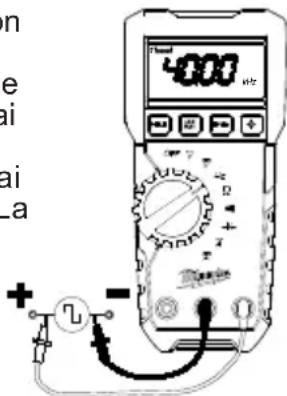

1. Régler le cadran à la position Hz.
2. Raccorder le fil d'essai rouge à la borne VΩ et le fil d'essai noir à la borne COM.
3. Raccorder les fils d'essai au circuit mis à l'essai. La lecture s'affiche.

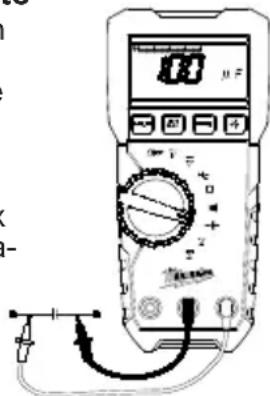

Mesure de la résistance, de la continuité et de la capacité

DANGER

Pour réduire le risque de décharge électrique attribuable aux mesures de la résistance, de la continuité et de la capacité, ne jamais utiliser le multimètre sur un circuit sous tension. S'assurer que le condensateur est complètement déchargé avant d'y toucher ou de tenter de prendre une mesure.

Ne pas utiliser l'instrument si le couvercle des piles a été retiré.

Résistance

1. Régler le cadran à la position Ω.
2. Raccorder le fil d'essai rouge à la borne VΩ et le fil d'essai noir à la borne COM.

Confirmer que « OL » s'affiche et court circuiter les fils d'essai afin d'assurer que la valeur zéro s'affiche et que le compteur fonctionne normalement.

1. Raccorder les fils aux deux extrémités de la résistance mise à l'essai.
2. La lecture s'affiche.

ATTENTION

Après le court-circuitage des fils d'essai, il est possible que la ne soit pas zéro en raison de la fils d'essai.

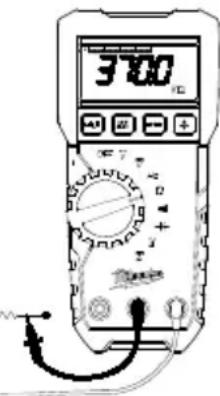

Continuité

1. Régler le cadran à la position
2. Raccorder le fil d'essai rouge à la borne VΩ et le fil d'essai noir à la borne COM.

Confirmer que « OL » s'affiche et court-circuiter les fils d'essai afin d'assurer que la valeur zéro s'affiche (la valeur peut être différente de zéro en raison de la résistance des fils d'essai eux-mêmes) et qu'un avertis-seur retentit pour garantir que le compteur fonctionne normalement.

1. Raccorder les fils d'essai aux deux extrémités du conducteur mis à l'essai. Si la résistance mise à l'essai est de 30 Ω ou moins, l'avertisseur retentira.

1. Régler le cadran à la position

1. Raccorder le fil d'essai rouge à la borne VΩ et le fil d'essai noir à la borne COM.
2. Décharger le condensateur.
3. Raccorder les fils d'essai aux deux extrémités du condensateur mis à l'essai.
4. La lecture s'affiche.

A Courant CA

⚠️DANGER Pour éviter une décharge électrique : Ne jamais prendre une mesure sur un circuit dont la tension efficace est supérieure à 600 V CA.

Ne pas utiliser l'instrument si le couvercle des piles a été retiré.

Garder ses doigts derrière les protecteurs et à l'écart des bouts des fils d'essai au moment de prendre les mesures.

1. Régler le cadran à la position
   A.
2. Raccorder le fil d'essai rouge à la borne A et le fil d'essai noir à la borne COM.
3. Couper l'alimentation du circuit, débrancher le circuit, brancher les fils d'essai en série avec le circuit mis à l'essai, puis rétablir l'alimentation dans le circuit. La lecture s'affiche.

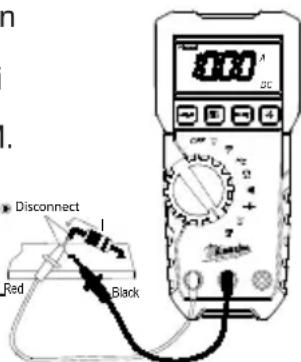

A Courant CD

⚠️DANGER Pour éviter une décharge électrique : Ne jamais prendre une mesure sur un circuit dont la tension efficace est supérieure à 600 V CD.

Ne pas utiliser l'instrument si le couvercle des piles a été retiré.

Garder ses doigts derrière les protecteurs et à l'écart des bouts des fils d'essai au moment de prendre les mesures.

1. Régler le cadran à la position A
2. Raccorder le fil d'essai rouge à la borne A et le fil d'essai noir à la borne COM.
3. Couper l'alimentation du circuit, débrancher le circuit, brancher les fils d'essai en série avec le circuit mis à l'essai, puis rétablir l'alimentation dans le circuit. La lecture s'affiche.

Utilisation de l'indicateur statique à colonnes

L'indicateur statique à colonnes est comme l'aiguille d'un compteur analogique. Il se met à jour beaucoup plus fréquemment que l'afficheur numérique. Le nombre de segments indique la valeur mesurée et est relatif à la valeur maximale de la plage sélectionnée.

Touche « HOLD » (RETENUE)

Fonction de retenue des données – Bloqué la valeur affichée à l'écran. Appuyer sur le bouton « HOLD » (RETENUE) pour bloquer la lecture. La lecture sera maintenue sans tenir compte de variations sub-séquentes dans les entrées. L'indication « HOLD » s'affiche avec la lecture. Pour quitter le mode « Data Hold » (Retenue des données), appuyer de nouveau sur le bouton « HOLD » ou modifier la sélection du cadran.

Mode SMART HOLD : Le multimètre retentit de façon continue et l'afficheur clignote si le signal mesuré est supérieur de 50 à la lecture donnée par l'afficheur (toutefois, il ne peut détecter aucune mesure en présence d'une tension universelle ou d'un courant universel).

⚠️ATTENTION Les données maximales et minimales retenues cessent de l'être lorsque le multimètre passe en mode « veille ».

Bouton « MIN/MAX » (MINIMUM/MAXIMUM)

Le mode d'enregistrement « MIN/MAX » permet de consigner les valeurs minimales et maximales saisies. Lorsqu'une nouvelle valeur supérieure ou inférieure est détectée, le multimètre numérique émet un signal sonore.

Régler le multimètre à la fonction et à la plage de mesure désirées, puis appuyer sur le bouton « MIN/MAX » pour passer en mode « MIN/MAX » et afficher les lectures actuelles ainsi que les valeurs maximales et minimales.

Appuyer sur le bouton « MIN/MAX » pour visualiser les valeurs minimales (le symbole « MIN » s'affiche) et les valeurs maximales (le symbole « MAX » s'affiche), et afficher les lectures actuelles (les symboles « MAX » et « MIN » s'affichent).

Pour interrompre le mode d'enregistrement « MIN/MAX » sans effacer les valeurs enregistrées, appuyer sur le bouton « HOLD » (RETENUE) (le symbole « HOLD » s'affiche).

Pour rétablir le mode d'enregistrement « MIN/MAX », appuyer de nouveau sur le bouton « HOLD » (RE-TENUE).

Pour quitter ce mode et effacer les lectures enregistrées, appuyer sur le bouton « MIN/MAX » pendant deux secondes ou modifier la sélection du cadran.

Bouton « Range » (Plage)

Le multimètre numérique comprend des modes de réglage automatique et manuel de la plage. En mode de réglage automatique de la plage, le multimètre sélectionne la plage ayant la meilleure résolution; en mode de réglage manuel de la plage, l'utilisateur ne tient pas compte du mode de réglage automatique et choisit lui-même la plage. Le multimètre est réglé par défaut pour s'allumer en mode de réglage automatique de la plage et le symbole « AUTO » s'affiche. Pour passer en mode de réglage manuel de la plage, appuyer sur le bouton « RANGE » (PLAGE); le symbole « AUTO » disparaît. En mode de réglage manuel de la plage, appuyer sur le bouton « RANGE » (PLAGE) pour augmenter la plage. Lorsque la plage la plus élevée est atteinte, le multimètre retourne à la plage la moins élevée. Pour quitter le mode de réglage manuel de la plage, appuyer sur le bouton « RANGE » (PLAGE) pendant deux secondes ou modifier la sélection du cadran. Le multimètre retourne en mode de réglage automatique de la plage et le symbole « AUTO » s'affiche.

Mode veille

Le multimètre numérique s'éteint automatiquement environ 20 minutes après que le cadran rotatif ou les boutons aient été actionnés pour la dernière fois. Pour réinitialiser l'instrument, tourner le cadran rotatif à la position « OFF » (Arrêt). Si l'écran est toujours vide lorsqu'un nouveau réglage du cadran rotatif est sélectionné, remplacer les piles.

Pour désactiver le mode veille, sélectionner la fonction « MIN/MAX ».

Le multimètre utilise les piles même en mode veille. S'assurer de régler le commutateur de l'outil à position « OFF » (Arrêt) afin de conserver l'énergie des piles.

Indicateur de dépassement

Chaque fois que les données saisies excèdent la plage de mesure, les signaux « OL » ou « -OL » s'affichent.

Compartiment à accessoires

Pour monter un accessoire, glissez-le dans le compartiment accessoire sur le dos du Multimètre Numérique. Suivez les instructions fournies avec l'accessoire.

ENTRETIEN

⚠ AVERTISSEMENT Pour réduire le risque de blessures, toujours retirer les piles de l'outil avant de procéder à son entretien. Ne jamais démonter l'outil. Pour TOUTERéparation, communiquer avec un centre de service MILWAUKEE.

Entretien de l'outil

Gardez l'outil en bon état en adoptant un programme d'entretien ponctuel. Inspectez votre outil pour des questions telles que le bruit excessif, de grippage des pièces mobiles, de pièces cassées ou toute autre condition qui peut affecter le fonctionnement de l'outil. Retournez votre outil à un centre de service MILWAUKEE accrédité pour obtenir le service. Après une période pouvant aller de 6 mois à un an, selon l'usage, retournez votre outil à un centre de service MILWAUKEE accrédité pour d'inspection.

Si l'outil ne démarre pas ou ne fonctionne pas à pleine puissance alors qu'il est branché sur une batterie complètement chargée, nettoyez les points de contact entre la batterie et l'outil. Si l'outil ne fonctionne toujours pas correctement, renvoyez l'outil, le chargeur et la batterie à un centre de service MILWAUKEE accrédité.

AVERTISSEMENT Afin de minimiser le risque de blessures physiques ou de dommages, ne jamais immerger l'outil dans un liquide et ne laisser aucun liquide entrer dans l'outil

Nettoyage

Débarrassez les tous évents des débris et de la poussière. Gardez les outil propres, à sec et exemptes d'huile ou de graisse. Le nettoyage doit se faire avec un linge humide et un savon doux. Certains nettoyants tels l'essence, la térébenthine, les diluants à laque ou à peinture, les solvants chlorés, l'ammoniaque et les détergents d'usage domestique qui en contiennent pourraient détériorer le plastique et l'isolation des pièces. Ne laissez jamais de solvants inflammables ou combustibles auprès des outils.

Réparations

Pour les réparations, rétournez outil, batterie et chargeur en entier au centre-service autorisé le plus près.

ACCESSOIRES

AVERTISSEMENT L'utilisation d'autres accessoires que ceux qui sont spécifiquement recommandés pour cet outil peut comporter des risques.

Pour une liste complète des accessoires, visiter le site internet www.milwaukeetool.com ou contactez un distributeur.

SERVICE - CANADA

Le produit de testage et mesure MILWAUKEE (y compris l'outil tout seul, les blocs-piles M12™ et le chargeur pour bloc-piles) est garanti à l'acheteur d'origine par un distributeur agréé MILWAUKEE d'être exempt uniquement de vice de matériau et de fabrication. Sous réserve de certaines exceptions, MILWAUKEE réparera ou remplacera toute pièce de ce produit qui, après examen, sera confirmée par MILWAUKEE d'être affectée d'un vice de matériau ou de fabrication pendant une période de cinq (5) ans* après la date d'achat. Retourner l'outil de testage et mesure au centre de service en usine de Milwaukee Electric Tool Corporation le plus proche, en port prépayé et assuré. Une copie de la preuve d'achat doit être présentée lors du retour du produit. Cette garantie ne couvre pas les dommages que MILWAUKEE détermine d'être causés par des réparations ou des tentatives de réparation par quiconque d'autre que le personnel agréé par MILWAUKEE, des utilisations incorrectes, des altérations, des utilisations abusives, une usure normale, une carence d'entretien ou les accidents.

* Consulter la déclaration de la GARANTIE LIMITÉE POUR BLOC-PILES SANS FIL différente et indépendante pour en savoir plus sur la période de la garantie concernant le bloc-piles au LITHIUM-ION qui est délivré avec le produit de testage et mesure. *La pile alcaline qui est livrée avec le produit de testage et mesure a une garantie indépendante de la part du fabricant de la pile alcaline.

*La période de la garantie concernant un détecteur de tension à lampe de travail – 2201-20, un détecteur de tension à DEL – 2202-20 ou un laser à point d'aplomb à deux faisceaux M12™ – 2230-20 est d'un (1) an à partir de la date de l'achat.

L'inscription de la garantie n'est pas nécessaire pour bénéficier de la garantie en vigueur d'un produit MILWAUKEE. La date de fabrication du produit servira à établir la période de garantie si aucune preuve d'achat n'est fournie lorsqu'une demande de service sous garantie est faite.

L'ACCEPTATION DES RECOURS EXCLUSIFS DE RÉPARATION ET DE REMPLACEMENT DÉCRITS PAR LA PRÉSENTE EST UNE CONDITION DU CONTRAT D'ACHAT DE TOUT PRODUIT MILWAUKEE. SI VOUS N'ACCEPTEZ PAS CETTE CONDITION, VOUS NE DEVEZ PAS ACHETER LE PRODUIT. EN AUCUN CAS MILWAUKEE NE SAURAIT ÊTRE RESPONSABLE DE TOUT DOMMAGE ACCESSOIRE, SPÉCIAL OU INDIRECT, DE DOMMAGES-INTÉRÊTS PUNITIFS OU DE TOUTE DÉPENSE, D'HONORAIRES D'AVOCATS, DE FRAIS, DE PERTE OU DE DÉLAIS ACCESSOIRES À TOUT DOMMAGE, DÉFAILLANCE OU DÉFAUT DE TOUT PRODUIT, Y COMPRIS NOTAMMENT LES PERTES DE PROFIT. CERTAINS ÉTATS ET PROVINCES NE PERMETTANT L'EXCLUSION OU LA LIMITATION DES DOMMAGES DIRECTS OU INDIRECTS, LES RESTRICTIONS CI-DESSOUS PEUVENT NE PAS ÊTRE APPLICABLES. CETTE GARANTIE EST EXCLUSIVE ET REMPLACE TOUTE AUTRE GARANTIE EXPRESSE, QU'ELLE SOIT VERBALE OU ÉCRITE. DANS LA MESURE PERMISE PAR LA LOI, MILWAUKEE RENONCE À TOUTE GARANTIE IMPLICITE, Y COMPRIS, SANS S'Y LIMITER, TOUTE GARANTIE IMPLICITE DE COMMERCIA-BILITÉ OU D'ADAPTATION À UNE UTILISATION OU À UNE FIN PARTICULIÈRE. DANS LA MESURE OÙ UNE TELLE STIPULATION D'EXONÉRATION N'EST PAS PERMISE PAR LA LOI, LA DURÉE DE CES GARANTIES IMPLICITES EST LIMITÉE À LA PÉRIODE APPLICABLE DE LA GARANTIE EXPRESSE, TELLE QUE CELA EST DÉCRIT PRÉCÉDEMENT. CERTAINES PROVINCES NE PERMETTANT PAS DE LIMITATION DE DURÉE DES GARANTIES IMPLICITES, LES RESTRICTIONS CI-DESSUS PEUVENT NE PAS ÊTRE APPLICABLES. LA PRÉSENTE CONFÈRE À L'UTILISATEUR DES DROITS LÉGAUX PARTICULIERS ; IL BÉNÉFICIE ÉGALEMENT D'AUTRES DROITS QUI VARIENT D'UNE PROVINCE À L'AUTRE. Cette garantie s'applique uniquement aux produits vendus aux États-Unis et au Canada.
