MODE D'EMPLOI 508834 Intellinet
Español Instrucciones8 Instructions L’Intellinet Commutateur industriel à gestion Web 8 ports couche 2+ Ethernet Gigabit avec 2 ports SFP propose toute une gamme de fonctionnalités assurant le débit optimal de votre réseau, ainsi qu’un gain notable de temps et d’argent. Traits
- Muni de connexions de données RJ45 pour raccorder jusqu’à huit périphériques réseau
- Boîtier métallique IP30 à profil mince pour résister à des conditions industrielles extrêmes
- Écart de température pour le fonctionnement : -40 – 85 °C
- Option pour l’installation sur rail DIN
- 2 emplacements GBIC pour module émetteur/récepteur optique SFP

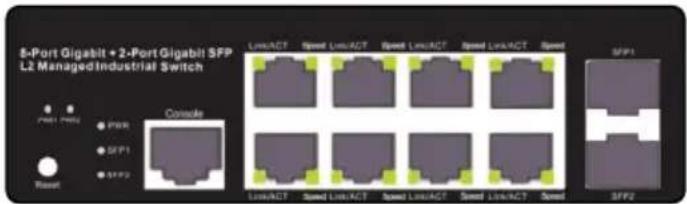

- Deux entrées redondantes en courant continu (44 – 57 V) avec bloc terminal I/O Avec sa vitesse de fond de panier de 20 Gpbs, le commutateur offre des performances de pointe à vos ordinateurs, à vos serveurs, et à vos autres appareils connectés. Chacun des ports détecte automatiquement la vitesse de connexion de l’appareil réseau connecté, et s’ajuste automatiquement à 10, 100 ou 1000 Mbps, pour une performance et une compatibilité accrues. Pour obtenir le manuel utilisateur et des spécifications, visitez intellinetnetwork.com. Enregistrez votre produit sur register.intellinet-network.com/r/508834 ou scannez le code QR figurant sur la couverture. DEL DEL Couleur Statut Indication PWR Vert Allumé Appareil est alimenté Éteint Éteindre ; puissance anormale PWR1 & PWR 2 Vert Allumé L’entrée PWR est alimentée Éteint L’alimentation est coupée ou fonctionne anormalement Link/ ACT 1 – 8 Vert (10/100 Mbps) Allumé Connexion est établie (10/100 Mbps) Clignotant En train d’émettre ou de recevoir des données Éteint Aucune liaison établie ou le port est connecté à une vitesse de 1000 Mbps Speed Vert (1000 Mbps) Allumé Connexion est établie (1000 Mbps) Éteint Aucune liaison établie ou le port est connecté à une vitesse de 10/100 Mbps SFP 1 & 2 Vert Allumé Connexion est établie Clignotant En train d’émettre ou de recevoir des données Éteint Connexion n’est pas établie Des câbles Cat5e/6/6a UTP/STP garantissent des performances optimales; si un DEL n’indique pas d’activité, vérifiez l’appareil correspondant. Alimentation Installation via bloc terminal NOTE : Assurez-vous que l’alimentation est intégralement éteinte/déconnectée avant de commencer ! 1 Desserrez les vis appropriées. 2 Insérez les fils d’alimentation nus dans les emplacements du terminal appropriés (fil positif dans l’emplacement positif ; fil négatif dans l’emplacement négatif). Français9 Instructions 3 Serrez les vis appropriées pour fixer les fils. (Si vous le souhaitez, répétez les étapes 1 à 3 sur la deuxième paire d’entrées.) 4 Installez le bloc dans le périphérique et serrez les vis. Alarme de mise hors tension Vous pouvez choisir de connecter ou non le dispositif d’avertissement de panne de courant à la borne de connexion marquée «Fault» en fonction de vos besoins. Lors de l’utilisation de la redondance d’alimentation, si une source d’alimentation tombe en panne, une alarme de panne sera générée. Vis de châssis/Mise à la terre Situé sur le côté droit du connecteur d’alimentation, le connecteur de terre facilite la mise à la terre du commutateur de données Intellinet Network Solutions. Lors de l’utilisation de la vis de mise à la terre du châssis, assurez-vous de la connecter à un objet qui fournit un accès direct à la terre. Placement Installation en bureau Avant d’utiliser le commutateur, il est recommandé:
- de le placer sur une surface plane qui peut supporter son poids (et celui d’autres objets) ;
- ac. un écartement minimal de 25 mm d’autres objets pour une ventilation suffisante ;
- loin des appareils électriques qui peuvent être source d‘interférence (des radios etc.) ;
- pas plus loin que 100 m de l’appareil réseau auquel vous voudriez connecter. Installation du DIN-Rail 1 Avec le support DIN-rail fixé au dispositif à vis, alignez le support avec le rail DIN. 2 Poussez le périphérique jusqu’à ce qu’il soit en place. Base de la gestion Web 1 Ouvrez votre navigateur Web. 2 Entrez http:// et l’adresse IP du commutateur dans le champ Adresse. L’adresse IP par défaut degestion est 192.168.2.1. 3 Appuyez sur Entrée pour afficher la fenêtre connexion. Dans le champ nom utilisateur, entrez admin ; dans le champ mot de passe, saisissez le numéro de série figurant sur l’autocollant qui se trouve au bas de l’interrupteur. Cliquez sur OK.
