561815 - Commutateur réseau Intellinet - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur réseau Gigabit Ethernet
Marque	Intellinet
Modèle	561815
Nombre de ports	16 ports RJ-45 10/100/1000 Mbit/s
Capacité de commutation	32 Gbit/s
Alimentation électrique	100 – 240 V AC, 50/60 Hz
Fonctions principales	Plug & Play, Auto MDI/MDIX, modes Extend (250 m à 10 Mbit/s), VLAN, Flow Control, économie d'énergie IEEE 802.3az
Montage	Bureau ou rack 19 pouces (supports inclus)
Indicateurs LED	Power (vert), Link/Act/Speed (vert/orange/éteint)
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits chimiques. Débrancher avant nettoyage.
Sécurité	Ne pas exposer à l'humidité ni aux liquides. Assurer une ventilation suffisante (écartement minimal de 25 mm).
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. En cas de panne, contacter le support technique.
Informations générales	Conforme aux normes CE (2014/30/EU, 2014/35/EU). Symboles DEEE. Enregistrement produit possible via code QR.

FOIRE AUX QUESTIONS - 561815 Intellinet

Comment installer le commutateur Intellinet 561815 ?

Le commutateur est Plug & Play : branchez l’alimentation, connectez vos appareils réseau avec des câbles RJ-45, et il fonctionne immédiatement sans configuration.

Que signifient les voyants LED ?

La LED Power s’allume en vert si l’appareil est alimenté. Les LED Link/Act/Speed sont éteintes si aucun câble n’est connecté, orange pour une liaison 10/100 Mbit/s, vert pour 1000 Mbit/s et clignotent en cas d’activité.

Comment utiliser le mode Extend ?

Basculez le commutateur à glissière sur la position Extend. Les ports 1 à 8 peuvent alors atteindre jusqu’à 250 mètres à une vitesse réduite de 10 Mbit/s.

Comment isoler des ports avec la fonction VLAN ?

Placez le commutateur sur VLAN. Les ports 1 à 14 sont isolés entre eux mais peuvent communiquer avec les ports 15 et 16. Cela réduit les tempêtes de diffusion.

Que fait la fonction Flow Control ?

En mode Flow Control, la fonction de contrôle de flux est désactivée. Utilisez le mode Normal pour une communication standard.

Comment économiser de l’énergie avec ce commutateur ?

Le commutateur supporte IEEE 802.3az (Ethernet vert) : il réduit la consommation des ports inactifs et adapte la puissance à la longueur du câble.

Puis-je monter le commutateur en rack ?

Oui, le commutateur est livré avec des supports de montage pour rack 19 pouces. Fixez-les sur les côtés, puis vissez le commutateur dans le rack.

Que faire si un port ne fonctionne pas ?

Vérifiez le câble, la LED Link/Act (doit être allumée). Essayez un autre port ou un autre câble. Si le problème persiste, le port peut être défectueux – contactez le support.

Quelle est la garantie de ce commutateur ?

La garantie n’est pas spécifiée dans la notice. Consultez le site Intellinet ou le revendeur pour les conditions exactes.

Comment enregistrer mon produit ?

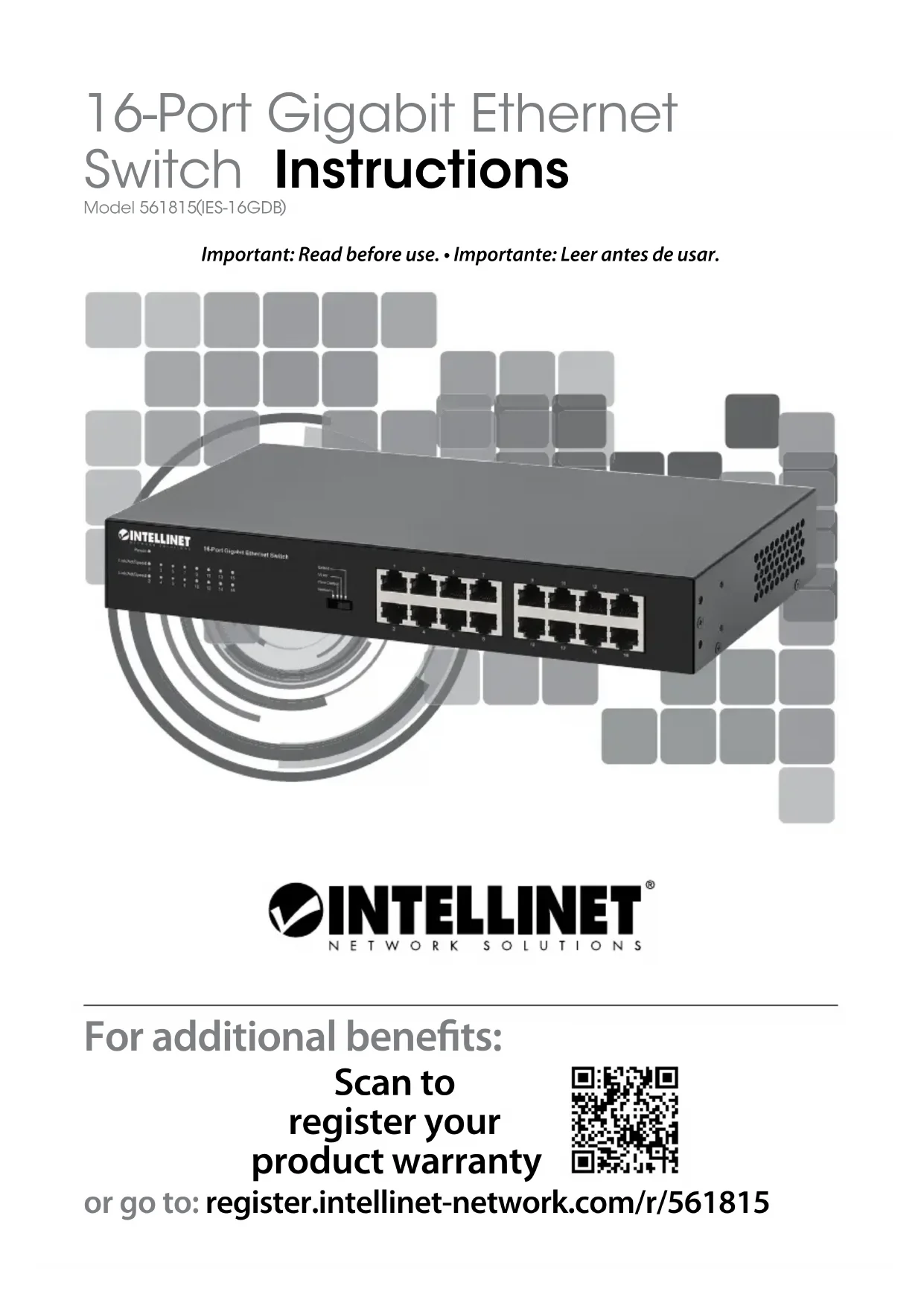

Rendez-vous sur register.intellinet-network.com/r/561815 ou scannez le code QR sur la couverture de la notice.

MODE D'EMPLOI 561815 Intellinet

Commutateur Gigabit Ethernet 16-ports propose toute une gamme de fonctionnalités assurant le débit optimal de votre réseau, ainsi qu'un gain notable de temps et d'argent. Pas besoin de configuration, puisque l'installation se fait en plug and play. Grâce à sa conception optionnelle rack 19 pouces ou bureau, à son rapport qualité-prix exceptionnel et à ses performances remarquables, ce commutateur est un choix idéal pour un réseau domestique, ou pour un lieu de travail de taille modérée. Avec sa vitesse de fond de panier de 32 Gbit/s, le commutateur offre des performances de pointe à vos ordinateurs, à vos serveurs, et à vos autres appareils connectés. Chacun des ports détecte automatiquement la vitesse de connexion de l'appareil réseau connecté, et s'ajuste automatiquement à 10, 100 ou 1000 Mbit/s, pour une performance et une compatibilité accrues.

Vous trouvez les spécifications sur intellinetnetwork.com. Enregistrez votre produit sur register.intellinet-network.com/r/561815 ou scannez le code QR figurant sur la couverture.

Une technologie ethernet verte

Le plus souvent, un commutateur réseau n'utilise pas simultanément et constamment tous ses ports. Normalement, lorsqu'un ordinateur, un portable, une imprimante réseau ou un autre appareil connecté est éteint, le commutateur continue de consommer la même quantité d'électricité que si le port était encore actif. Désormais, grâce à la nouvelle technologie à économie d'énergie IEEE 802.3az, le commutateur détecte le statut de tous les appareils connectés, et réduit alors la consommation énergétique des ports qui ne sont pas utilisés. De plus, le commutateur Intellinet Network Solutions peut moduler le niveau de sa puissance de sortie en fonction de la longueur du câble réseau connecté à un port donné. Cette fonctionnalité permet de profiter au maximum des performances de votre réseau, et lorsque les choses se calment, elle réduit automatiquement la consommation énergétique, afin d'économiser de l'énergie et de l'argent.

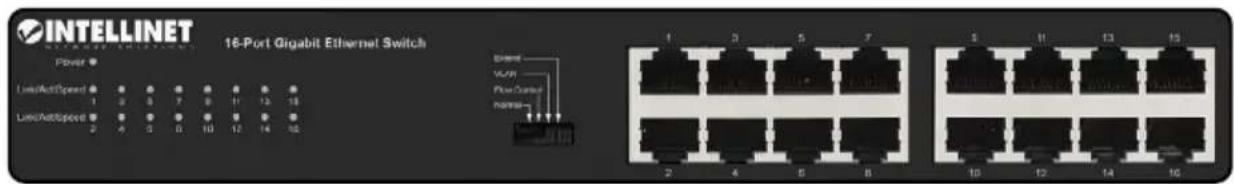

Panneau avant

INTELLINET 16-Port Gigabit Ethernet Switch Power Load/ActSpeed 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 Load/ActSpeed 2 3 4 5 6 7 8 9 10 11 12 13 14 15 Extend VLAN Power Control Normal 2 3 4 5 6 7 8 9 10 11 12 13 14 15

LED COULEUR STATUT INDICATION
Power		Allumé Appareil est alimenté.
	Vert Éteint Vérifiez l'alimentation/Allumez l'appareil.
Link/Act/Speed		Éteinte Aucun appareil n'est connecté au port.
	Orange Allumé	Un appareil est connecté au port à une vitesse de 10/100 Mbit/s.
	Vert Allumé	Un appareil est connecté au port à une vitesse de 1000 Mbit/s.
		Clignote En train d'émettre ou de recevoir des données.

Commutateur à glissière

Extend VLAN Flow Control Normal

• Standard : mode par défaut ; permet une communication normale entre les ports 1 – 16.
• Flow Control (Contrôle de flux) : désactive la fonction de contrôle de flux du commutateur
• VLAN : isole les ports 1 – 14 les uns des autres mais peut se connecter aux ports 15 et 16 ; augmente le taux de transfert dans le cas de tempête de diffusion.
• Extend (Étendre) : permet aux ports 1 à 8 d'atteindre des distances de transmission allant jusqu'à 250 m (820 ft.) à une vitesse réduite de 10 Mbps.

Panneau arrière

Alimentation

Utilisez le cordon d'alimentation inclus pour connecter l'entrée d'alimentation au panneau arrière du commutateur à une prise de courant et confirmez que la DEL s'allume. L'appareil prend en charge 100 – 240 V AC, 50/60 Hz.

Vis de châssis/Mise à la terre

Situé sur le côté droit du connecteur d'alimentation, le connecteur de terre facilite la mise à la terre du commutateur de données Intellinet Network Solutions. Lors de l'utilisation de la vis de mise à la terre du châssis, assurez-vous de la connecter à un objet qui fournit un accès direct à la terre. Dans les installations en armoire (ou en rack), ce contact se fait généralement via le cadre métallique du rack de montage.

Placement

Installation de bureau

Avant d'utiliser le commutateur, il est recommandé de le placer sur une surface plane qui peut supporter son poids (et celui d'autres objets), ac. un écartement minimal de 25 mm d'autres objets pour une ventilation suffisante, loin des appareils électriques qui peuvent être source d'interférence (des radios etc.). Fixer les pieds en caoutchouc sous chacun des coins du commutateur pour en améliorer la stabilité.

Installation en rack

Le commutateur peut être monté dans un rack EIA de 19 pouces de taille standard. Fixez les supports de montage sur les panneaux latéraux du commutateur (un de chaque côté) et fixez-les à l'aide des vis fournies.

Utilisez les vis fournies avec le rack d'équipement pour monter le commutateur de données Intellinet Network Solutions sur le rack.

FRANÇAIS: Ce symbole sur le produit ou son emballage signifie que ce produit ne doit pas être traité comme un déchet ménager. Conformément à la Directive 2012/19/EU sur les déchets d'équipements électriques et électroniques (DEEE), ce produit électrique ne doit en aucun cas être mis au rebut sous forme de déchet municipal non trié. Veuillez vous débarrasser de ce produit en le renvoyant à son point de vente ou au point de ramassage local dans votre municipalité, à des fins de recyclage.

FRANÇAIS: Cet appareil satisfait aux exigences de CE 2014/30/EU et / ou 2014/35/EU. La Déclaration de Conformité est disponible à:

Toutes les marques et noms commerciaux sont la propriété de leurs propriétaires respectifs.
