562058 - Commutateur réseau Intellinet - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur réseau
Marque	Intellinet
Modèle	562058
Nombre de ports RJ45	5 ports Gigabit Ethernet (estimation)
Port SFP+	Oui, 1 port SFP+ (indication LED)
Type de ports RJ45	Auto MDI/MDI-X
Câbles supportés	Cat5e, Cat6, Cat6a UTP/STP
Voyants LED	Power (PWR), Link/ACT, SFP+ (vert)
Alimentation	Adaptateur secteur externe fourni
Installation	Surface plane, écartement 25 mm pour ventilation, loin d’interférences, distance max 100 m
Mise à la terre	Borne de mise à la terre (panneau arrière) pour protection contre les surtensions
Dimensions approximatives	200 x 120 x 30 mm
Poids approximatif	0,5 kg
Normes	CE (2014/30/EU, 2014/35/EU)
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux ; ne pas utiliser de liquides
Sécurité	Protection contre les surtensions via mise à la terre ; éviter les sources d’interférence
Pièces détachées et réparabilité	Aucune pièce remplaçable par l’utilisateur ; contacter le service après-vente
Nombre de pages du manuel	12 pages (français)
Site web	intellinet-network.com

FOIRE AUX QUESTIONS - 562058 Intellinet

Comment brancher le commutateur Intellinet 562058 ?

Connectez l'adaptateur secteur fourni au commutateur puis à une prise de courant. La LED Power doit s'allumer. Branchez vos périphériques réseau (PC, routeur, etc.) sur les ports RJ45 à l'aide de câbles UTP/STP Cat5e/6/6a.

Que faire si la LED Power ne s'allume pas ?

Vérifiez que l'adaptateur secteur est correctement branché au commutateur et à une prise électrique fonctionnelle. Essayez un autre câble d'alimentation si possible. Si le problème persiste, contactez le service après-vente.

Comment savoir si un périphérique est bien connecté ?

Observez les LED Link/ACT correspondant à chaque port RJ45. Une LED allumée indique une connexion établie ; une LED clignotante signifie que des données sont transmises ou reçues.

Peut-on utiliser des câbles croisés (crossover) ?

Oui, tous les ports RJ45 de ce commutateur supportent la fonction Auto MDI/MDI-X. Vous pouvez donc utiliser indifféremment des câbles droits ou croisés.

Quelle est la distance maximale entre le commutateur et un périphérique ?

La distance maximale recommandée est de 100 mètres pour une connexion fiable. Au-delà, la qualité du signal peut se dégrader.

Comment effectuer la mise à la terre du commutateur ?

Utilisez la borne de mise à la terre située sur le panneau arrière. Connectez-la à un objet de mise à la terre (par exemple, une prise de terre) à l'aide d'un câble approprié pour protéger l'appareil contre les surtensions électriques.

Que faire en cas de surtension ?

Le commutateur dispose d'une borne de mise à la terre qui aide à le protéger. Assurez-vous qu'elle est correctement raccordée. En cas d'orage, débranchez l'appareil de la prise électrique et du réseau.

Le commutateur est-il compatible avec des câbles Cat5e ?

Oui, il supporte les câbles Cat5e, ainsi que Cat6 et Cat6a, en UTP ou STP. Utilisez ces câbles pour des performances optimales.

Où trouver les spécifications techniques complètes ?

Vous pouvez consulter le site intellinet-network.com pour les spécifications détaillées. Enregistrez également votre produit sur register.intellinet-network.com/r/562058.

Comment nettoyer le commutateur ?

Éteignez l'appareil et débranchez-le. Nettoyez le boîtier avec un chiffon sec et doux. N'utilisez pas de liquides, de sprays ou de produits abrasifs.

MODE D'EMPLOI 562058 Intellinet

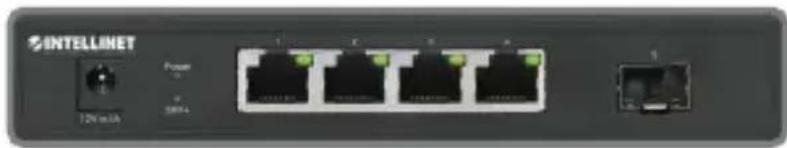

Connexions & Indicateurs

Les DEL

Les voyants d'etat simplifient dire les fonctions et lesconnexions.

Lesports

Tous les ports RJ45 de ce commutateur supporte la fonctionnalite AutoMDI/MDI-X,donc you pouze utiliser des cables UTP/STP croises ou non-croisés pour connecter

DEL Couleur Statut Indication
PWR Vert	Allumé Appareil est alimenté.
	Éteint Éteindre
Link/ACT	Vert	Allumée Connexion est établie.
		Clignote En train d'émettre ou de recevoir des données
		Éteinte Connexion n'est pas établie.
SFP+ Vert	Allumée Connexion est établie.
	Éteinte Connexion n'est pas établie.

les ports RJ45 aux PCs, routeurs, hubs, d'autres commutateurs etc. Descâbles Cat5e/6/6a UTP/STP garantissant des performances optimales; si un DEL n'indique pas d'activité, vérifie l'appareil correspondant.

Alimentation

Connectez le cordon d'alimentation et l'adaptateur secteur fourni à l'appareil et à une prise de courant. Vérifiez que la LED « Power » sur le panneau avant est allumée.

Installation

Avant d'utiliser le commutateur, il est recommendé de le placer:

• sur une surface plane qui peut supporter son poids
• sur une surface plane avec un écartement de 25 mm d'autres objets pour la ventilation
• loin des apparêls électriques qui peuvent être source d'interférence (des radios etc.)
• pas plus loin que 100m de l'appareil reseau auquel vous voudriez connecter. Fixer les pieds en caoutchouc sous chacun des coins du commutateur pour en améliorer la stabilité.

Vis de chassin/Sise à la terre (panneau arrière)

Câblez la borne de mise à la terre à un objet de mise à la terre pour protéger l'équipement contre les surtensions électriques externes.

Pour obtenir des specifications, visitez intellinet-network.com. Enregistrez votre produit sur register.intellinet-network.com/r/562058 ou scannez le code QR figurant sur la couverture.

FRANÇAIS : Cet apparéil satisfait aux exigences de CE 2014/30/EU et / ou 2014/35/EU. La Déclaration de Conformité est disponible à:
