Type de produit	Commutateur réseau PoE
Marque	Intellinet
Modèle	562027
Nombre de ports	10 ports Ethernet 10/100/1000 Mbps
Ports PoE	8 ports avec alimentation PoE
Alimentation	Cordon d'alimentation inclus, entrée AC
Dimensions (estimées)	200 x 140 x 45 mm
Poids (estimé)	0,8 kg
Voyants LED	Power, Link/Act (par port), PoE (par port)
Fonctionnalités réseau	Auto-MDI/MDI-X, contrôle de flux, isolation de port (VLAN privé)
Modes de fonctionnement	Normal, Flow Control, VLAN (isolation ports 1-8 avec uplink 9-10)
Normes	CE 2014/30/EU et 2014/35/EU
Température de fonctionnement	0 °C à 40 °C (estimation)
Humidité de fonctionnement	10 % à 90 % sans condensation (estimation)
Placement recommandé	Surface plane, écartement min. 25 mm, loin de sources d'interférences
Mise à la terre	Borne de mise à la terre sur panneau arrière
Entretien	Nettoyer avec un chiffon sec ; ne pas utiliser de liquides
Contenu de l'emballage	Commutateur, cordon d'alimentation, guide de démarrage rapide
Garantie	Consultez le site intellinet-network.com
Recyclage	Ne pas jeter avec les déchets ménagers (DEEE)

FOIRE AUX QUESTIONS - 562027 Intellinet

Comment brancher le commutateur Intellinet 562027 ?

Connectez le cordon d'alimentation à l'entrée du panneau arrière puis à une prise secteur. Branchez vos appareils réseau aux ports Ethernet à l'aide de câbles Cat5e/6/6a. Le voyant PWR doit s'allumer en vert.

Que signifient les voyants LED ?

Le voyant PWR vert indique l'alimentation. Link/Act vert fixe signifie connexion établie, clignotant signifie activité. PoE vert fixe indique que l'appareil connecté est alimenté via PoE.

Comment isoler les ports pour un VLAN privé ?

Réglez le commutateur de mode sur 'VLAN' (voir panneau arrière). Les ports 1 à 8 seront isolés entre eux mais pourront communiquer avec les ports 9 et 10 (uplink).

Puis-je utiliser des câbles croisés ?

Non, tous les ports prennent en charge Auto-MDI/MDI-X, donc des câbles droits suffisent pour connecter PC, routeurs, etc.

Où télécharger la notice complète ?

Visitez intellinet-network.com ou scannez le code QR sur la couverture. Vous pouvez aussi la télécharger sur notice-facile.com.

Comment mettre le commutateur à la terre ?

Utilisez la borne de mise à la terre sur le panneau arrière et connectez-la à un objet mis à la terre pour protéger contre les pointes de tension.

Que faire si un voyant Link/Act ne s'allume pas ?

Vérifiez le câble et l'appareil connecté. Assurez-vous d'utiliser un câble Cat5e ou supérieur. Si le problème persiste, essayez un autre port.

Puis-je empiler plusieurs commutateurs ?

Ce modèle n'est pas conçu pour l'empilage. Vous pouvez les cascader en connectant un port à un autre commutateur à l'aide d'un câble Ethernet.

Le commutateur supporte-t-il le contrôle de flux ?

Oui, en mode 'Flow Control' (position intermédiaire du commutateur), le contrôle de flux est activé tout en permettant à tous les ports de communiquer.

Comment nettoyer le commutateur ?

Débranchez l'alimentation. Utilisez un chiffon doux et sec pour essuyer la surface. N'utilisez jamais de liquides ou de produits chimiques.

MODE D'EMPLOI 562027 Intellinet

Ce guide décrit les bases pour configurer et opérer cet appareil.

Pour obtenir le manuel utilisateur et des spécifications, visitez intellinet-network.com. Enregistrez votre produit sur register.intellinet-network.com/r/562027 ou scannez le code QR figurant sur la couverture.

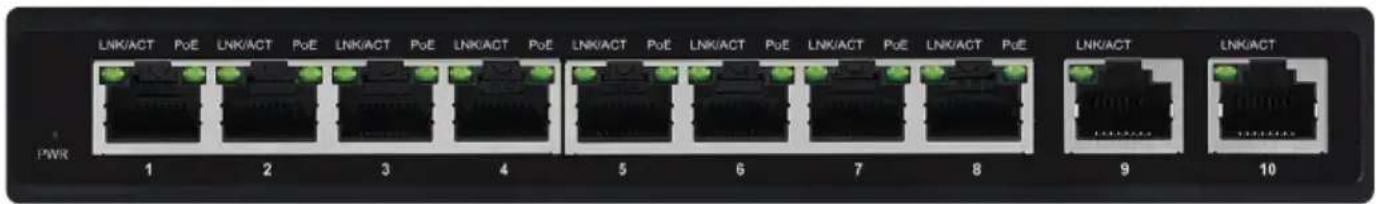

Panneau avant

LNK/ACT PoE LNK/ACT PoE LNK/ACT PoE LNK/ACT PoE LNK/ACT PoE LNK/ACT PoE LNK/ACT PoE LNK/ACT PWR 1 2 3 4 5 6 7 8 9 10

Les DEL

LED Couleur Status Operation
PWR Verte	Allumé Appareil est alimenté
	Éteint Éteindre
Link/Act	Allumé Connexion est établie
	Clignotant En train d’émettre ou de recevoir des données
	Éteint Connexion n’est pas établie
PoE Verte	Allumé L’appareil connecté est alimenté
	Éteint Port n’est connecté pas à un appareil PSE/PoE

Les voyants d'état simplifient lire les fonctions et les connexions.

Les ports

Tous les ports de ce commutateur prennent en charge la fonctionnalité Auto-MDI/MDI-X, donc des câbles croisés et des liaisons montantes ne sont pas nécessaires pour des connections aux PC, routeurs, etc. Des câbles Cat5e/6/6a UTP/STP garantissent des performances optimales; si un DEL n'indique pas un connexion, vérifiez l'appareil correspondans.

Panneau arrière

Alimentation

Utilisez le cordon d'alimentation inclus pour connecter l'entrée d'alimentation au panneau arrière du commutateur

à une prise de courant et confirmez que la DEL s'allume.

Vis de châssis/Mise à la terre

Câblez la borne de mise à la terre à un objet de mise

à la terre pour éviter les pointes de tension.

VLAN Mode

Le Switch permet l'isolation de port, également appelée « VLAN privé ».

Cette fonctionnalité permet d'isoler tous les ports les uns des autres et autorise uniquement l'accès au port de liaison montante. Cette fonction est notamment utile si un VLAN privé est un hôtel où chaque chambre ou suite dispose d'un port réseau pour accéder à Internet.

Tous les ports peuvent accéder à Internet, mais ils ne peuvent pas communiquer les uns avec les autres.

VLAN Flow Control Normal

Mode Operation
Normal Tous les ports peuvent communiquer les uns avec les autres
Flow control	Désactiver le contrôle de flux, Tous les ports peuvent communiquer les uns avec les autres
VLAN	Les ports 1 à 8 sont isolés les uns des autres mais peuvent communiquer avec les ports 9 et 10

Placement

Avant d'utiliser le commutateur, il est recommandé de le placer:

- sur une surface plane qui peut supporter son poids

- ac. un écartement minimal de 25 mm d'autres objets pour une ventilation suffisante

- loin des appareils électriques qui peuvent être source d'interférence (des radios etc.)

- loin des environnements humidea.

FRANÇAIS: Ce symbole sur le produit ou son emballage signifie que ce produit ne doit pas être traité comme un déchet ménager. Conformément à la Directive 2012/19/EU sur les déchets d'équipements électriques et électroniques (DEEE), ce produit électrique ne doit en aucun cas être mis au rebut sous forme de déchet municipal non trié. Veuillez vous débarrasser de ce produit en le renvoyant à son point de vente ou au point de ramassage local dans votre municipalité, à des fins de recyclage.

FRANÇAIS : Cet appareil satisfait aux exigences de CE 2014/30/EU et / ou 2014/35/EU. La Déclaration de Conformité est disponible à:

Toutes les marques et noms commerciaux sont la propriété de leurs propriétaires respectifs.
