562027 - Switch di rete Intellinet - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Switch di rete PoE
Marca	Intellinet
Modello	562027
Numero di porte	10 porte Ethernet 10/100/1000 Mbps
Porte PoE	8 porte con alimentazione PoE
Alimentazione	Cavo di alimentazione incluso, ingresso AC
Dimensioni (stimate)	200 x 140 x 45 mm
Peso (stimato)	0,8 kg
LED indicatori	Power, Link/Act (per porta), PoE (per porta)
Funzionalità di rete	Auto-MDI/MDI-X, controllo di flusso, isolamento di porta (VLAN privata)
Modalità operative	Normale, Flow Control, VLAN (isolamento porte 1-8 con uplink 9-10)
Norme	CE 2014/30/UE e 2014/35/UE
Temperatura operativa	0 °C a 40 °C (stima)
Umidità operativa	10 % a 90 % senza condensa (stima)
Posizionamento consigliato	Superficie piana, distanza min. 25 mm, lontano da fonti di interferenza
Messa a terra	Morsetto di messa a terra sul pannello posteriore
Manutenzione	Pulire con un panno asciutto; non usare liquidi
Contenuto della confezione	Switch, cavo di alimentazione, guida rapida
Garanzia	Visita il sito intellinet-network.com
Riciclo	Non smaltire con i rifiuti domestici (RAEE)

Domande frequenti - 562027 Intellinet

Come collegare lo switch Intellinet 562027?

Collegare il cavo di alimentazione all'ingresso del pannello posteriore e poi a una presa di corrente. Collegare i dispositivi di rete alle porte Ethernet utilizzando cavi Cat5e/6/6a. Il LED PWR deve accendersi in verde.

Cosa significano i LED indicatori?

Il LED PWR verde indica l'alimentazione. Link/Act verde fisso significa connessione stabilita, lampeggiante significa attività. PoE verde fisso indica che il dispositivo collegato è alimentato tramite PoE.

Come isolare le porte per una VLAN privata?

Impostare l'interruttore di modalità su 'VLAN' (vedere pannello posteriore). Le porte da 1 a 8 saranno isolate tra loro ma potranno comunicare con le porte 9 e 10 (uplink).

Posso usare cavi incrociati?

No, tutte le porte supportano Auto-MDI/MDI-X, quindi bastano cavi dritti per collegare PC, router, ecc.

Dove scaricare il manuale completo?

Visita intellinet-network.com o scansiona il codice QR sulla copertina. Puoi anche scaricarlo su notice-facile.com.

Come mettere a terra lo switch?

Usare il morsetto di messa a terra sul pannello posteriore e collegarlo a un oggetto messo a terra per proteggere da sovratensioni.

Cosa fare se un LED Link/Act non si accende?

Controllare il cavo e il dispositivo collegato. Assicurarsi di usare un cavo Cat5e o superiore. Se il problema persiste, provare un'altra porta.

Posso impilare più switch?

Questo modello non è progettato per l'impilaggio. È possibile collegarli in cascata connettendo una porta a un altro switch tramite cavo Ethernet.

Lo switch supporta il controllo di flusso?

Sì, in modalità 'Flow Control' (posizione intermedia dell'interruttore), il controllo di flusso è attivato consentendo a tutte le porte di comunicare.

Come pulire lo switch?

Scollegare l'alimentazione. Usare un panno morbido e asciutto per pulire la superficie. Non usare mai liquidi o prodotti chimici.

MANUALE UTENTE 562027 Intellinet

Questa guida fornisce le indicazioni basilari per settare e mettere in funzione l'apparecchio.

Per il manuale di utilizzo e le specifiche, visita intellinet-network.com. Registra il tuo prodotto su register.intellinet-network.com/r/562027 o scansiona il codice QR presente sulla copertina.

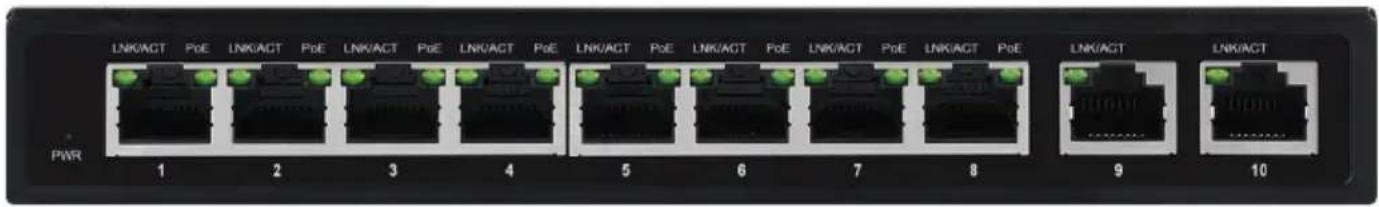

Pannello frontale

LNK/ACT PGE LNK/ACT PGE LNK/ACT PGE LNK/ACT PGE LNK/ACT PGE LNK/ACT PGE LNK/ACT PGE LNK/ACT PGE LNK/ACT PGE LNK/ACT PGE LNK/ACT PGE LNK/ACT PGE LNK/ACT PGE LNK/ACT PGE LNK/ACT PGE LNK/ACT PGE LNK/ACT PGE LNK/ACT PWR 1 2 3 4 5 6 7 8 9 10

LEDs

Gli indicatori LED permettono di monitorare facilmente lo switch e le sue connessioni.

LED Colore Stato Operazione
PWR	Verde	Acceso Acceso
		Spento Spento
Link/Act	Verde	Acceso Porta di connessione valida
		Lampeggiante Invio o ricezione dati
		Spento Nessuna connessione stabilita
PoE	Verde	Acceso Il dispositivo collegato sta ricevendo corrente
		Spento Nessuna periferica PSE/PoE è collegata

Porte

Tutte le porte dello switch supportano la funzionalità Auto-MDI/MDI-X, così cavi incrociati e porte uplink non sono necessarie per connessioni a PC, router, altri switch, etc. I cavi Cat5e/6/6a UTP/STP forniscono ottimali prestazioni; se il LED di stato non indica una connessione, verificare la corrispondente periferica per un corretto settaggio e funzionamento.

Pannello posteriore

Alimentazione

Utilizzare l'alimentatore esterno incluso per collegare il

contenitore sul retro dello switch ad una presa di corrente verificare che le luci dei LED di alimentazione siano accese.

Vite di messa a terra del telaio

Fissare il terminale di messa a terra su un oggetto con messa a terra per prevenire i picchi di potenza.

Funzionalità VLAN

Lo Switch è dotato della funzione di isolamento delle porte, nota anche come "VLAN privata". Isola tutte le porte l'una dall'altra e consente l'accesso alla porta di uplink. È utile, ad esempio, nel caso in cui una VLAN privata sia un hotel dove ogni stanza o appartamento abbia una porta di rete per l'accesso a Internet. Tutte le porte possono accedere a Internet, ma non possono avere accesso l'una all'altra.

VLAN Flow Control Normal

Mode Operation
Normal Tutte le porte possono comunicare tra loro
Flow control Disabilita controllo flusso, tutte le porte possono comunicare tra loro
VLAN	Le porte da 1 a 8 sono isolate tra loro ma possono comunicare con le porte 9 e 10

Collocamento

Prima di utilizzare il prodotto, si consiglia di fare attenzione a dove viene posizionato lo switch:

- su una superficie piana che può supportare il peso dello switch

- con un minimo di 25 mm (approssimativamente 1") di spazio libero verso l'alto e lateralmente per permettere un'adeguata ventilazione

- lontano da sorgenti che possono provocare disturbi e interferenze elettromagnetiche: radio, trasmettitori, amplificatori di banda, ecc.

- dove non venga sottoposto ad eccessiva umidità

ITALIANO: Questo simbolo sui prodotto o sulla relativa confezione indica che il prodotto non va trattato come un rifiuto domestico. In ottemperanza alla Direttiva UE 2012/19/EU sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), questa prodotto elettrico non deve essere smaltito come rifiuto municipale misto. Si prega di smaltire il prodotto riportandolo al punto vendita o al punto di raccolta municipale locale per un opportuno riciclaggio.

ITALIANO : Questo dispositivo è conforme alla CE 2014/30/EU e / o 2014/35/EU. La dichiarazione di conformità è disponibile al:

Tutti i marchi registrati e le dominazioni commerciali sono di proprietà dei loro rispettivi proprietari.

INTELLINET® NETWORK SOLUTIONS

intellinet-network.com
