Tipo di prodotto	Switch di rete industriale gestito
Marca	Intellinet
Modello	508834
Numero di porte RJ45	8 porte Gigabit (10/100/1000 Mbps)
Numero di porte SFP	2 porte SFP (gigabit)
Capacità di commutazione	20 Gbps
Materiale del contenitore	Metallo, grado di protezione IP30
Intervallo di temperatura operativa	-40°C a +85°C
Alimentazione	Doppio ingresso DC 44-57 V tramite morsettiera a vite
Consumo elettrico tipico	15 W
Dimensioni (L x P x H)	145 x 110 x 45 mm
Peso	800 g
Montaggio	Guida DIN o su tavolo
Funzioni di gestione	Interfaccia Web, VLAN, QoS, IGMP Snooping, ecc.
Manutenzione e pulizia	Pulire con un panno asciutto e non abrasivo. Non utilizzare liquidi. Garantire una ventilazione sufficiente.
Sicurezza	Scollegare l'alimentazione prima di qualsiasi intervento. Rispettare le istruzioni di messa a terra.
Pezzi di ricambio e riparabilità	Nessuna parte riparabile dall'utente. In caso di guasto, contattare il servizio post-vendita.

Domande frequenti - 508834 Intellinet

Come collegare l'alimentazione allo switch Intellinet 508834?

Utilizzare la morsettiera a vite fornita. Assicurarsi che l'alimentazione sia spenta. Pelare i fili per circa 7 mm, inserire il filo positivo nel morsetto contrassegnato '+' e il filo negativo nel morsetto contrassegnato '-'. Serrare le viti per fissare i fili. Ripetere l'operazione per la seconda alimentazione ridondante se necessario. Ricollegare la morsettiera allo switch e avvitarla.

Come accedere all'interfaccia di gestione web?

Aprire un browser web e inserire l'indirizzo IP predefinito 192.168.2.1. Verrà richiesto un nome utente (admin) e una password (il numero di serie situato sull'etichetta dello switch). Fare clic su 'OK' per accedere all'interfaccia di gestione.

Come ripristinare lo switch alle impostazioni di fabbrica?

Premere il pulsante di ripristino situato sul pannello frontale con un oggetto appuntito (come una graffetta) per circa 10 secondi. I LED lampeggeranno per indicare il ripristino. Il dispositivo si riavvierà con le impostazioni predefinite (indirizzo IP 192.168.2.1, utente admin, password = numero di serie).

Cosa fare se il LED LINK/ACT non si accende?

Verificare che il cavo Ethernet sia correttamente collegato a entrambe le estremità. Assicurarsi che il cavo sia di categoria 5e o superiore. Se la connessione è a 1000 Mbps, il LED LINK/ACT rimane spento, ma il LED SPEED (verde) deve essere acceso. Altrimenti, testare il cavo con un altro dispositivo.

Posso utilizzare cavi Cat5e con questo switch?

Sì, sono consigliati cavi Cat5e, Cat6 o Cat6a UTP/STP per prestazioni ottimali. Lo switch si adatta automaticamente a 10, 100 o 1000 Mbps in base al cavo e al dispositivo collegato.

Come montare lo switch su una guida DIN?

Fissare il supporto di montaggio DIN fornito sul retro dello switch utilizzando le viti. Allineare il supporto con la guida DIN e spingere lo switch verso l'alto fino a quando non si blocca. Per rimuoverlo, tirare la linguetta del supporto verso il basso mentre si solleva lo switch.

Qual è la tensione di alimentazione richiesta?

Lo switch accetta un'alimentazione in corrente continua (DC) da 44 a 57 V. Dispone di due ingressi ridondanti tramite la morsettiera. Utilizzare una fonte di alimentazione adatta (ad esempio 48 V DC).

Come collegare un modulo SFP?

Inserire il modulo SFP compatibile nello slot SFP dello switch fino a quando non scatta. Collegare il cavo in fibra ottica o rame al modulo. Il LED SFP corrispondente si accenderà in verde se la connessione è stabilita. Per rimuoverlo, tirare la linguetta del modulo.

Come configurare una VLAN tramite l'interfaccia web?

Accedere all'interfaccia web. Andare su 'VLAN' > '802.1Q VLAN'. Creare una nuova VLAN con ID e nome. Assegnare le porte desiderate alla VLAN in modalità 'Tagged' o 'Untagged' secondo le proprie esigenze. Fare clic su 'Apply' per salvare.

Come aggiornare il firmware dello switch?

Scaricare l'ultimo firmware dal sito di Intellinet (intellinetnetwork.com). Nell'interfaccia web, andare su 'Maintenance' > 'Firmware Upgrade'. Selezionare il file scaricato e fare clic su 'Upgrade'. Non spegnere l'alimentazione durante l'aggiornamento.

MANUALE UTENTE 508834 Intellinet

L' Intellinet Switch Industriale 8 Porte Gigabit Layer 2 + 2 porte SFP Web- Managed offre una combinazione di caratteristiche veloci e convenienti, pur fornendo una capacità di trasmissione eccellente.

Caratteristiche

• Fornisce connessione dati RJ45 per un massimo di otto dispositivi di rete
• Alloggiamento in metallo compatto IP30 per resistere a condizioni industriali difficili
• Ampia gamma di temperatura d'esercizio: -40 – 85°C
  • Installazione su guida DIN opzionale
• Due alloggiamenti per slot per moduli GBIC (SFP)
• Due ingressi DC ridondanti (44 – 57 V) con terminal block I/O

Con una velocità della scheda di collegamento di 20 Gbps, una performance incredibile sarà possibile per i vostri computer, server o altri dispositivi per la rete. Ognuna delle porte traccia automaticamente la velocità del dispositivo di rete connesso e la regola a 10, 100 o 1000 Mbps per massimizzare compatibilità e performance.

Per il manuale di utilizzo e le specifiche, visita intellinetnetwork.com. Registra il tuo prodotto su register.intellinet-network.com/r/508834 o scansiona il codice QR presente sulla copertina.

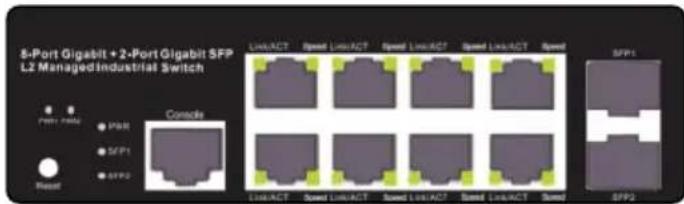

LED

LED Colore Stato Indicazione
PWR Verde	Verde	Acceso Acceso
		Spento Spento;	potenza anomala
PWR1 & PWR 2		Acceso Alimentazione all'ingresso PWR
		Spento L'alimentazione è spenta o funziona in modo anomalo
Link/ACT1 – 8	Verde(10/100 Mbps)	Acceso Porta di connessione valida (10/100 Mbps)
		Lampeggiante Invio o ricezione dati
		Spento Nessun collegamento stabilito o la porta è collegata alla velocità di 1000 Mbps
Speed	Verde(1000 Mbps)	Acceso Porta di connessione valida (1000 Mbps)
		Spento Nessun collegamento stabilito o la porta è collegata alla velocità di 10/100 Mbps
SFP1 & 2	Verde	Acceso Porta di connessione valida
		Lampeggiante Invio o ricezione dati
		Spento Nessuna connessione stabilita

I cavi Cat5e/6/6a/6 UTP/STP forniscono ottimali prestazioni; se il LED di stato non indica una connessione o un'attività, verificare la corrispondente periferica per un corretto settaggio e funzionamento.

Alimentazione

Installazione morsettiera

NOTA: Prima di iniziare, assicurarsi che l'alimentazione sia staccata/disattivata!

1 Allentare le viti appropriate.
2 Inserire i cavi nudi di alimentazione negli appositi alloggiamenti dei morsetti (il cavo positivo nell'alloggiamento del positivo; il cavo negativo nell'alloggiamento del negativo).
3 Serrare le viti appropriate per fissare i cavi. (Se necessario, ripetere

i punti da 1 a 3 sulla seconda coppia di ingresso).

4 Installare il blocco nel dispositivo e serrare le viti.

1

2

3

Allarme di spegnimento

È possibile scegliere se collegare il dispositivo di avviso di interruzione dell'alimentazione al terminale di connessione contrassegnato da "Fault", in base alle proprie esigenze. Quando si utilizza la ridondanza dell'alimentazione, se una fonte di alimentazione si guasta, verrà generato un allarme di guasto.

Vite di messa a terra del telaio

Collocato sul lato destro del connettore di alimentazione elettrica, il connettore del terminal di messa a terra facilita la corretta messa a terra dello switch dati Intellinet Network Solutions. Quando si utilizza la vite di messa a terra del telaio occorre collegarla con un cavo a una oggetto che fornisca accesso diretto a un conduttore di massa.

Posizionamento

Installazione desktop

Prima di utilizzare il prodotto:

• si consiglia di fare attenzione a dove viene collocato lo switch su una superficie piana che può supportare il peso dello switch (o qualsiasi altro oggetto che deve essere tenuto in considerazione);
• con un minimo di 25 mm di spazio libero verso l'alto e lateralmente per permettere un'adeguata ventilazione;
• lontano da sorgenti che possono provocare disturbi e interferenze elettro magnetiche: radio, trasmettitori, amplificatori di banda, ecc.;
• entro 100 m dalle periferiche di rete a cui è stato connesso.

Installazione su guida DIN

1 Con staffa per guida DIN fissata al dispositivo mediante viti, staffa angolare su guida DIN.
2 Spingere il dispositivo fino a quando non scatta in posizione.

1

Gestione tramite browser

1 Aprire il vostro Web browser.
2 Inserire http:// e l'indirizzo IP dello switch nel campo riservato all'indirizzo. L'indirizzo IP predefinito è 192.168.2.1.
3 Premere Invio per visualizzare la schermata di accesso. Nel campo Username, inserire admin; nel campo Password, inserire il numero di serie che si trova nell'adesivo sul fondo dell'interruttore. Cliccare OK.

WASTE ELECTRICAL & ELECTRONIC EQUIPMENT

DISPOSAL OF ELECTRIC AND ELECTRONIC EQUIPMENT

ITALIANO: Questo simbolo sui prodotto o sulla relativa confezione indica che il prodotto non va trattato come un rifiuto domestico. In ottemperanza alla Direttiva UE 2012/19/EU sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), questa prodotto elettrico non deve essere smaltito come rifiuto municipale misto. Si prega di smaltire il prodotto riportandolo al punto vendita o al punto di raccolta municipale locale per un opportuno riciclaggio.

WARRANTY INFORMATION • GARANTIEINFORMATIONEN • GARANTÍA • GARANTIE • GWARANCJI • GARANZIA

intellinetnetwork.com

ITALIANO: Questo dispositivo è conforme alla CE 2014/30/EU e / o 2014/35/EU. La dichiarazione di conformità è disponibile al:
