562096 - Commutateur réseau Intellinet - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur réseau non géré
Marque	Intellinet
Modèle	562096
Ports RJ45	8 ports 10/100/1000 Mbps avec Auto-MDI/MDI-X
Ports SFP+	2 emplacements SFP+
Alimentation	Adaptateur secteur externe (5V CC)
Voyants LED	PWR (alimentation), Link/ACT (liaison/activité), SFP+ (liaison)
Câbles supportés	Cat5e/6/6a UTP/STP (câbles droits ou croisés)
Distance maximale	100 mètres entre le commutateur et l'appareil réseau
Installation	Sur une surface plane stable ; espacement minimal de 25 mm pour la ventilation
Accessoires inclus	Pieds en caoutchouc, adaptateur secteur
Mise à la terre	Borne de mise à la terre au panneau arrière pour protection contre les surtensions
Conformité	CE (2014/30/EU et 2014/35/EU), Directive DEEE (2012/19/EU)
Recyclage	Ne pas jeter avec les déchets ménagers ; rapporter au point de vente ou à un point de collecte
Enregistrement du produit	Disponible en ligne via QR code ou sur register.intellinet-network.com

FOIRE AUX QUESTIONS - 562096 Intellinet

Comment connecter le commutateur Intellinet 562096 ?

Branchez l'adaptateur secteur fourni au commutateur et à une prise de courant. Utilisez des câbles RJ45 pour relier vos appareils (PC, routeur, etc.) aux ports du commutateur. La LED PWR doit s'allumer.

Quelle est la signification des voyants LED ?

La LED PWR indique que l'appareil est sous tension. La LED Link/ACT est allumée lorsqu'une connexion est établie et clignote en cas d'activité réseau. La LED SFP+ s'allume lorsqu'un module SFP+ est connecté et actif.

Puis-je utiliser des câbles croisés ou non-croisés ?

Oui, tous les ports RJ45 prennent en charge la fonction Auto-MDI/MDI-X, ce qui permet d'utiliser indifféremment des câbles droits ou croisés.

Quelle distance maximale entre le commutateur et un autre appareil ?

La distance maximale recommandée entre le commutateur et l'appareil réseau connecté est de 100 mètres.

Comment installer les pieds en caoutchouc ?

Fixez les pieds en caoutchouc sous chacun des quatre coins du commutateur pour améliorer la stabilité et éviter les glissements.

Quelle est la procédure de mise à la terre ?

Reliez la borne de mise à la terre située à l'arrière du commutateur à un objet de mise à la terre (prise de terre) afin de protéger l'équipement contre les surtensions électriques externes.

Quel type de câble est recommandé ?

Pour des performances optimales, utilisez des câbles de catégorie Cat5e, Cat6 ou Cat6a de type UTP ou STP.

Que faire si la LED Link/ACT ne s'allume pas ?

Vérifiez que le câble est correctement branché des deux côtés, que l'appareil connecté est allumé et que le câble n'est pas endommagé. Essayez un autre port ou un autre câble.

Comment recycler le commutateur en fin de vie ?

Conformément à la directive DEEE, ne jetez pas l'appareil avec les ordures ménagères. Rapportez-le à votre point de vente ou à un point de collecte local pour recyclage.

Où trouver plus de spécifications techniques ?

Consultez le site intellinet-network.com ou scannez le code QR figurant sur la couverture de la notice. Vous pouvez également enregistrer votre produit sur register.intellinet-network.com/r/562096.

MODE D'EMPLOI 562096 Intellinet

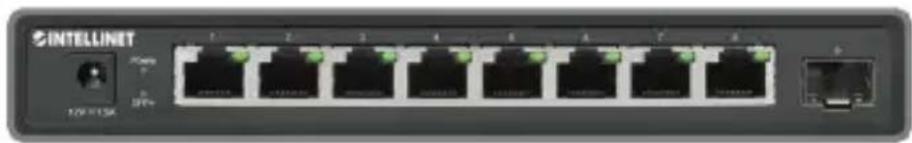

Connexions & Indicateurs

Les voyants d'état simplifient lire les fonctions et lesconnexions.

Les ports

Tous les ports RJ45 de ce commutateur supportent la fonctionnalité Auto-MDI/MDI-X, donc vous pouvez utiliser des câbles UTP/STP croisés ou non-croisés pour connecter

DEL Couleur Statut Indication
PWR Vert		Allumé Appareil est alimenté.
		Éteint Éteindre
Link/ACT	Vert	Allumée Connexion est établie.
		Clignote	En train d'émettre ou de recevoir des données
		Éteinte Connexion n'est pas établie.
SFP+ Vert		Allumée Connexion est établie.
		Éteinte Connexion n'est pas établie.

les ports RJ45 aux PCs, routeurs, hubs, d'autres commutateurs etc. Des câbles Cat5e/6/6a UTP/STP garantissent des performances optimales; si un DEL n'indique pas d'activité, vérifiez l'appareil correspondant.

Alimentation

Connectez le cordon d'alimentation et l'adaptateur secteur fourni à l'appareil et à une prise de courant. Vérifiez que la LED « Power » sur le panneau avant est allumée.

Installation

Avant d'utiliser le commutateur, il est recommandé de le placer:

• sur une surface plane qui peut supporter son poids
• sur une surface plane avec un écartement de 25 mm d'autres objets pour la ventilation
• loin des appareils électriques qui peuvent être source d'interférence (des radios etc.)
  • pas plus loin que 100 m de l'appareil réseau auquel vous voudriez connecter.

Fixer les pieds en caoutchouc sous chacun des coins du commutateur pour en améliorer la stabilité.

Vis de châssis/Mise à la terre (panneau arrière)

Câblez la borne de mise à la terre à un objet de mise à la terre pour protéger l'équipement contre les surtensions électriques externes.

Pour obtenir des spécifications, visitez intellinet-network.com. Enregistrez votre produit sur register.intellinet-network.com/r/562096 ou scannez le code QR figurant sur la couverture.

FRANÇAIS: Ce symbole sur le produit ou son emballage signifie que ce produit ne doit pas être traité comme un déchet ménager. Conformément à la Directive 2012/19/EU sur les déchets d'équipements électriques et électroniques (DEEE), ce produit électrique ne doit en aucun cas être mis au rebut sous forme de déchet municipal non trié. Veuillez vous débarrasser de ce produit en le renvoyant à son point de vente ou au point de ramassage local dans votre municipalité, à des fins de recyclage.

FRANÇAIS : Cet appareil satisfait aux exigences de CE 2014/30/EU et / ou 2014/35/EU. La Déclaration de Conformité est disponible à:
