MODE D'EMPLOI PMP360 Power Dynamics
Nous vous remercions d'avoir acheté un produit Power Dynamics. Veuillez lire la présente notice avant l'utilisation afin de pouvoir en profiter pleinement.
Veuillez lire la notice avant toute utilisation. Respectez impérativement les instructions afin de continuer à bénéficier de la garantie. Prenez toutes les précautions nécessaires pour éviter tout incendie ou décharge électrique. Seul un technicien spécialisé peut effectuer les réparations. Nous vous conseillons de conserver la présente notice pour pouvoir vous y reporter ultérieurement.
- Avant d'utiliser l'appareil, prenez conseil auprès d'un spécialiste. Lors de la première mise sous tension, il est possible qu'une odeur soit perceptible. C'est normal, l'odeur disparaîtra peu de temps après.
- L'appareil contient des composants porteurs de tension.
N'OUVREZ JAMAIS le boîtier.
- Ne placez pas des objets métalliques ou du liquide sur l'appareil, cela pourrait causer des décharges électriques et dysfonctionnements.
- Ne placez pas l'appareil à proximité de sources de chaleur, par exemple radiateur. Ne positionnez pas l'appareil sur une surface vibrante. N'obturez pas les ouïes de ventilation.
- L'appareil n'est pas conçu pour une utilisation en continu.
- Faites attention au cordon secteur, il ne doit pas être endommagé.
- Lorsque vous débranchez l'appareil de la prise secteur, tenez-le par la prise, ne tirez jamais sur le cordon.
- Ne branchez pas et ne débranchez pas l'appareil avec les mains mouillées.
- Seul un technicien spécialisé peut remplacer la fiche secteur et / ou le cordon secteur.
- Si l'appareil est endommagé et donc les éléments internes sont visibles, ne branchez pas l'appareil, NE L'ALLUMEZ PAS. Contactez votre revendeur. NE BRANCHEZ PAS l'appareil à un rhéostat ou un dimmer.
- Pour éviter tout risque d'incendie ou de décharge électrique, n'exposez pas l'appareil à la pluie ou à l'humidité.
- Seul un technicien habilité et spécialisé peut effectuer les réparations
- Branchez l'appareil à une prise secteur 220-240 Vac/50 Hz avec terre, avec un fusible 10-16 A.
- Pendant un orage ou en cas de non-utilisation prolongée de l'appareil, débranchez l'appareil du secteur.
- En cas de non-utilisation prolongée de l'appareil, de la condensation peut être créée. Avant de l'allumer, laissez l'appareil atteindre la température ambiante.
- Pour utilisation dans des pièces humides ou à l'extérieur: se référer aux directives d'installation pour un montage sûr.
-
Afin d'éviter tout accident en entreprise, vous devez respecter les conseils et instructions.
-
N'allumez pas et n'éteignez pas l'appareil de manière répétée. Cela réduit sa durée de vie.
- Conservez l'appareil hors de la portée des enfants. Ne laissez pas l'appareil sans surveillance.
- N'utilisez pas d'aérosols pour nettoyer les interrupteurs. Les résidus créent des dépôts et de la graisse. En cas de dysfonctionnement, demandez conseil à un spécialiste.
- Ne forcez pas les réglages.
- L'appareil contient un haut-parleur pouvant engendrer des champs magnétiques. Tenez cet appareil à 60 cm au moins d'un téléviseur ou ordinateur.
- Si le produit comprend un accumulateur intégré plombacide, rechargez l'accumulateur tous les 3 mois en cas de non-utilisation prolongée de l'appareil. Sinon, l'accumulateur pourrait être endommagé de manière permanente.
- Si l'accumulateur est endommagé, remplacez-le par un accumulateur de même type et déposez l'ancien accumulateur dans un container de recyclage adapté.
- Si l'appareil est tombé, faites-le toujours vérifier par un technicien avant de le rallumer.
- Pour nettoyer l'appareil, n'utilisez pas de produits chimiques qui abîment le revêtement, utilisez uniquement un tissu sec.
- Tenez toujours l'appareil éloigné de tout équipement électrique pouvant causer des interférences.
- Pour toute réparation, il faut impérativement utiliser des pièces d'origine, sinon il y a risque de dommages graves et / ou de radiations dangereuses.
- Eteignez toujours l'appareil avant de le débrancher du secteur et de tout autre appareil. Débranchez tous les cordons avant de déplacer l'appareil.
- Assurez-vous que le cordon secteur n'est pas abîmé si des personnes viennent à marcher dessus. Avant toute utilisation, vérifiez son état.
- La tension d'alimentation est de 220-240Vac/50 Hz. Vérifiez la compatibilité. Si vous voyagez, vérifiez que la tension d'alimentation du pays est compatible avec l'appareil.
- Conservez l'emballage d'origine pour pouvoir transporter l'appareil en toute sécurité.
Ce symbole doit attirer l'attention de l'utilisateur sur les tensions élevées présentes dans le boîtier de l'appareil, pouvant engendrer une décharge électrique.
Ce symbole doit attirer l'attention de l'utilisateur sur des instructions importantes détaillées dans la notice, elles doivent être lues et respectées.
Cet appareil porte le symbole CE. Il est interdit d'effectuer toute modification sur l'appareil. La certification CE et la garantie deviendraient caduques !
NOTE: Pour un fonctionnement normal de l'appareil, il doit être utilisé en intérieur avec une plage de température maximale autorisée entre 5°C/41°F et 35°C/95°F.
Ne jetez pas les produits électriques dans la poubelle domestique. Déposez-les dans une décharge. Demandez conseil aux autorisés ou à votre revendeur. Données techniques réservées. Les valeurs actuelles peuvent varier d'un produit à l'autre. Tout droit de modification réservé sans notification préalable.
N'essayez pas de réparer l'appareil vous-même. Vous perdriez tout droit à la garantie. Ne faites aucune modification sur l'appareil. Vous perdriez tout droit à la garantie La garantie deviendrait également caduque en cas d'accidents ou dommages causes par une utilisation inappropriée de l'appareil ou un non respect des consignes présentes dans cette notice. Power Dynamics ne pourrait être tenu responsable en cas de dommages matériels ou corporels causés par un non respect des consignes de sécurité et avertissements. Cela est également valable pour tous les dommages quelle que soit la forme.
DEBALLAGE
ATTENTION ! Immédiatement après réception, vérifiez le contenu du carton et assurez-vous que tous les éléments sont bien présents et en bon état. Si besoin, faites les réserves nécessaires si le matériel ou les cartons sont endommagés. SI l'appareil doit être retourné, faites-le dans l'emballage d'origine. Si l'appareil a été exposé à des fluctuations importantes de températures (par exemple après le transport), ne l'allumez pas immédiatement. De la condensation peut survenir. Laissez l'appareil éteint le temps qu'il atteigne la température ambiante.
ALIMENTATION
Vous trouvez sur l'étiquette à l'arrière de l'appareil, le type d'alimentation à utiliser. Vérifiez que la tension d'alimentation corresponde à celle mentionnée. Toute autre alimentation peut endommager l'appareil. Reliez l'appareil au secteur, il est prêt à être utilisé. En aucun cas, vous ne devez utiliser de dimmer ou d'alimentation réglable.
Connectez toujours l'appareil à un circuit protégé (disjoncteur ou fusible). Assurez-vous que l'appareil soit correctement relié à la terre afin d'éviter tout risque d'électrocution ou d'incendie.

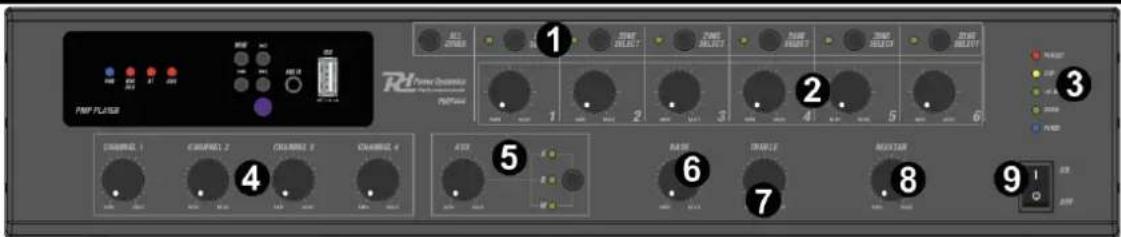

PANNEAU FRONTAL
1. ZONE SELECT
Appuyez pour (dé)sélectionner des zones distinctes, ou appuyez sur ALL ZONES pour (dé)sélectionner toutes les zones à la fois.
2. VOLUME DE ZONE
Tourner pour régler le niveau de volume par zone.
3. INDICATEURS D'ÉTAT
Indicateurs d'état LED (puissance, niveau, protection).
4. VOLUME DU CANAL
Tourner pour régler le niveau de volume par canal.
5. COMMANDES AUX
Appuyez pour sélectionner les sources AUX (A ou B) et MEDIA (M).
Tournez le bouton pour régler le niveau de volume AUX/MEDIA.
6. BASS
Tourner pour régler le niveau des basses.
7. TREBLE
Tourner pour régler le niveau des aigus.
8. VOLUME PRINCIPAL
Tourner pour régler le volume général (principal).
9. MARCHE/ARRÊT DE L'ALIMENTATION
Appuyez sur cette touche pour allumer/éteindre l'appareil.
A. INDICATEURS D'ÉTAT/DE MODE
Indicateurs LED d'état et de source (mode) (alimentation, WiFi/USB, BT, AUX).
B. MODE
Appuyer pour changer de mode de fonctionnement.
C. LECTURE/PAUSE
Appuyer pour démarrer/reprendre ou mettre en pause la lecture.
D. PRÉCÉDENT
Appuyer sur pour passer à la piste précédente.
E. SUIVANT
Appuyer pour passer à la piste suivante.
F. ENTRÉE AUXILIAIRE
Prise d'entrée 3,5 mm pour entrée auxiliaire.
G. USB
Prise d'entrée USB.
L'ARRIÈRE DU LECTEUR MULTIMÉDIA
H. SORTIE
Bloc de connecteurs de la sortie ligne stéréo.
I. LAN
Connecteur d'entrée RJ45 pour la fonction radio internet câblée.
J. ANTENNE WIFI
Connecteur pour l'installation d'une antenne WiFi.
K. ANTENNE BT
Connecteur pour l'installation d'une antenne BT.
Prise pour brancher le cordon d'alimentation fourni. Pour savoir comment remplacer le fusible, voir "REMPLACEMENT DU FUSIBLE".
Borne de sortie haut-parleur pour connecter des haut-parleurs (zones individuelles (100V) et 100V, 70V, 4 Ohm).
3. MESSAGE D'URGENCE
Terminal permettant l'enregistrement ou la lecture d'un message d'urgence.
4. ÉVACUATION EXTERNE
Terminal permettant d'activer un message d'évacuation externe, avec des options de mise en sourdine et de contournement de zones individuelles.
5. CHIME
Dip switches d'activation du carillon et bouton de niveau. Si un carillon est souhaité sur le canal 2, placez le commutateur dip du canal 2 en position "enable". Réglez le niveau du carillon en tournant le bouton.
6. VOX
Commutateurs dip et bouton de niveau pour l'activation de VOX. La fonction VOX (Voice-operated exchange) permet d'activer un canal lorsqu'une entrée vocale (au-dessus d'un certain seuil) est détectée. Réglez le(s) commutateur(s) dip en position "enable" pour utiliser cette fonction.
7. SORTIE LINK- ET REC
Connecteurs RCA pour la sortie link- et rec.
8. ENTRÉE AUXILIAIRE
Connecteurs RCA pour l'entrée AUX A- et B (gauche et droite).
9. REMOTE MIC
Connecteur d'entrée du microphone à distance (RJ45).
10. ENTRÉE DES CANAUX ET SÉLECTEURS D'ENTRÉE
Entrée ligne/micro symétrique pour les entrées des canaux 1 à 4, avec possibilité de carillon de pré-annonce. Les entrées sont équipées de commutateurs de réglage de ligne, d'alimentation fantôme et de microphone.
Alimentation fantôme : réglez le commutateur d'entrée sur PH pour fournir une alimentation fantôme DC +48V afin de permettre l'utilisation d'un microphone à condensateur.
Si le fusible est défectueux, il faut le remplacer par un fusible de même type et de même valeur. Avant de le remplacer, veillez à débrancher l'appareil. Procédure:
Etape 1: Ouvrez le porte-fusible sur le panneau arrière avec un petit tournevis.
Etape 2: Retirez l'ancien fusible.
Etape 3: Placez le nouveau fusible dans le porte-fusible.
Etape 4: Remettez le porte-fusible dans le boîtier.
CONNEXION AVEC BT
Pour connecter votre appareil BT à l'amplificateur, procédez comme suit:
- Activez BT sur votre smartphone ou votre tablette.
- Appuyez sur la touche MODE jusqu'à ce que la LED BT s'allume.
- Recherchez "MPlayer A" dans le menu BT du smartphone ou de la tablette.
- Connexion avec le "MPlayer A".
WIFI
Téléchargez la dernière version de l'application LEGACY Player via l'Apple Store ou Google Play. Vous y trouverez également les dernières fonctionnalités et des explications sur leur utilisation.
Ces bornes offrent une sortie basse tension de 4Ω (charge minimale). Une sortie commerciale de 100V est également disponible. Veuillez noter qu'un seul fil doit être connecté à la vis COM et un fil à l'impédance ou à la tension sélectionnée.
ATTENTION : Il n'est pas possible d'effectuer des combinaisons multiples au niveau de la sortie.
Deux types de connexions sont prévus. La section basse impédance : 4Ω (charge minimale) est conçue pour un petit nombre de haut-parleurs à connecter à votre amplificateur. La section 100V est spécialement conçue pour la distribution de plusieurs enceintes. Lors de l'utilisation de la sortie 100V, les enceintes doivent être équipées d'un transformateur 100V. Le nombre maximum d'enceintes à placer sur votre ligne de distribution est en relation avec la puissance allouée à chaque enceinte. La puissance totale réglée sur le côté secondaire des transformateurs de votre ligne de distribution ne doit pas dépasser la puissance de sortie RMS maximale de l'appareil. Le non-respect de cette règle peut entraîner des dommages permanents à l'amplificateur.
ÉTAPES DE L'OPÉRATION
- Lorsque toutes les connexions à l'amplificateur sont effectuées, abaissez toutes les commandes rotatives et mettez l'appareil sous tension (le témoin d'alimentation s'allume). Tournez les commandes BASS et TREBLE en position 12 heures (pointant vers le haut) et tournez la commande rotative VOLUME PRINCIPAL à moitié vers le haut pour le test.
- Assurez-vous qu'un signal est envoyé à l'une des entrées et augmentez progressivement le contrôle du volume de ce canal jusqu'à ce que la sortie soit entendue dans les haut-parleurs. Augmentez le VOLUME PRINCIPAL jusqu'au niveau de volume maximum requis et réduisez le contrôle de volume du canal si nécessaire.
Remarque : le test initial peut être effectué à l'aide du lecteur audio USB intégré. La sortie de l'amplificateur est représentée sur les DEL de l'indicateur de niveau et il faut veiller à ce que la DEL CLIP ne soit pas (constamment) allumée pendant l'utilisation. L'allumage de cette LED peut indiquer une distorsion ou un écrêtage du signal de sortie et le VOLUME PRINCIPAL doit être baissé.
- Si un microphone est connecté, assurez-vous qu'il est allumé et, s'il nécessite une alimentation fantôme, assurez-vous que cette fonction est activée. Augmentez progressivement le volume tout en parlant dans le microphone jusqu'à ce que le niveau de volume requis soit atteint. Le microphone ne doit pas pouvoir "entendre" (détecter) les haut-parleurs, ce qui peut provoquer un effet Larsen (grincement ou hurlement).
Outre les commandes de volume des canaux et VOLUME PRINCIPAL, les commandes BASS et TREBLE EQ permettent de régler la tonalité de la sortie globale. En position 12 heures, ces commandes n'ont aucun effet sur le signal (pas d'accentuation ni de réduction). En tournant la commande BASS dans le sens des aiguilles d'une montre, vous augmentez les basses fréquences du signal audio, tandis qu'en la tournant dans le sens inverse des aiguilles d'une montre, vous les réduisez. De même, la rotation de la commande TREBLE dans le sens des aiguilles d'une montre augmente les hautes fréquences de l'audio, tandis que la rotation dans le sens inverse des aiguilles d'une montre réduit ces hautes fréquences. Réglez ces commandes d'égalisation en fonction du type de signal audio ou pour compenser l'acoustique de la pièce.
- Normalement, la lecture démarre automatiquement lorsqu'une clé USB est insérée dans l'emplacement correspondant. Si ce n'est pas le cas, sélectionnez USB en appuyant sur MODE pour lancer manuellement le mode USB. Appuyez sur LECTURE/PAUSE pour démarrer la lecture. Appuyez sur PRÉCÉDENT et/ou SUIVANT pour changer de piste.

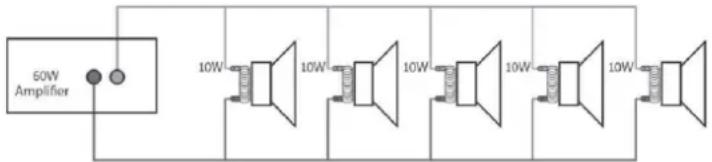

SYSTÈME DE LIGNE 100V
Pour les systèmes de ligne de 100 V, connectez l'amplificateur au premier haut-parleur du système à l'aide d'un câble de haut-parleur à double isolation dont l'intensité nominale est suffisante pour supporter la sortie totale de l'amplificateur.
Connectez la borne de sortie "100V" à la connexion positive (+) de l'enceinte et la sortie "COM" à la connexion négative (-) de l'enceinte. Connectez d'autres enceintes en parallèle à la première enceinte avec toutes les bornes positives connectées ensemble et toutes les bornes négatives connectées ensemble comme indiqué ci-dessous.
Un système de haut-parleurs de ligne 100V peut comprendre de nombreux haut-parleurs connectés ensemble. Le facteur déterminant du nombre de haut-parleurs pouvant être utilisés sur un seul amplificateur est la puissance nominale. Dans la plupart des cas, il est conseillé de connecter autant de haut-parleurs que nécessaire avec une puissance combinée ne dépassant pas 90 % de la puissance nominale de sortie de l'amplificateur.
Les bornes d'un haut-parleur de 100 V sont connectées à un transformateur et, dans certains cas, ce transformateur peut être "taraudé" pour différentes puissances nominales. Ces réglages peuvent être utilisés pour ajuster la puissance (et le volume de sortie) de chaque haut-parleur du système afin d'atteindre la puissance totale idéale du système pour l'amplificateur.
